 TKD de l'Arve

Chamonix-Mont-Blanc - Le Tour (Balme)

Poma

T1 ES
Mise en service en : 1972

Suivre la discussion sur le forum


Localisation(s)

Auteur de ce reportage : Kenzo
Section écrite le 10/03/2014 et mise à jour le 11/03/2014
(Mise en cache le 11/03/2014)



Le Tour - Balme :
>> Découvrez l’introduction à la station en cliquant sur le logo <<

Le téléski :
Le téléski de l’Arve construit en 1972 par Poma dessert les pistes Arve et Ecuries.
Il permet aussi de basculer côté Balme/Vallorcine via le TKD du col et la piste liaison balme sans emprunter le TSD des Autannes.
La ligne est composée de 8 pylônes peints en gris clair.
Les potences du P4 et du P5 côté montées ne sont pas d'origines, elles ont dû être remplacées dans les années 1980/90.

Sur le plan des pistes :


Caractéristiques techniques :

Caractéristiques Administratives :
Année de construction : 1972
TKD-Téléski à perche découpable : Arve
Constructeur : Poma
Exploitant : CMB

Caractéristiques d’Exploitation :
Saison d'exploitation : Hiver
Capacité : 1 personne
Débit : 810 personnes/heure
Vitesse d'exploitation : 3,52 m/s

Caractéristiques Techniques :
Emplacement tension : Amont
Type de tension : Contrepoids
Emplacement motrice : Aval
Type de gare aval : H
Type de gare amont : Poulie flottante
Sens de monté : Gauche
Nombre de pylônes : 8

Caractéristiques Géométrique :
Pente maximale : 36 %
Pente moyenne : 26,01 %
Dénivelé : 238 m
Altitude aval : 1870 m
Altitude amont : 2108 m

Caractéristiques des pylônes et de la gare aval :
G aval
: C/C
P1 : S/S + Poulie inclinée vers l’intérieur
P2 : SC
P3 : S/S
P4 : SC/SC
P5 : SC/SC
P6 : SC
P7 : S/S
P8 : S/S

La gare aval :

La gare aval est de modèle H Poma. Elle est située à une bonne dizaine de mettre en amont de la gare aval du télésiège des Autannes :

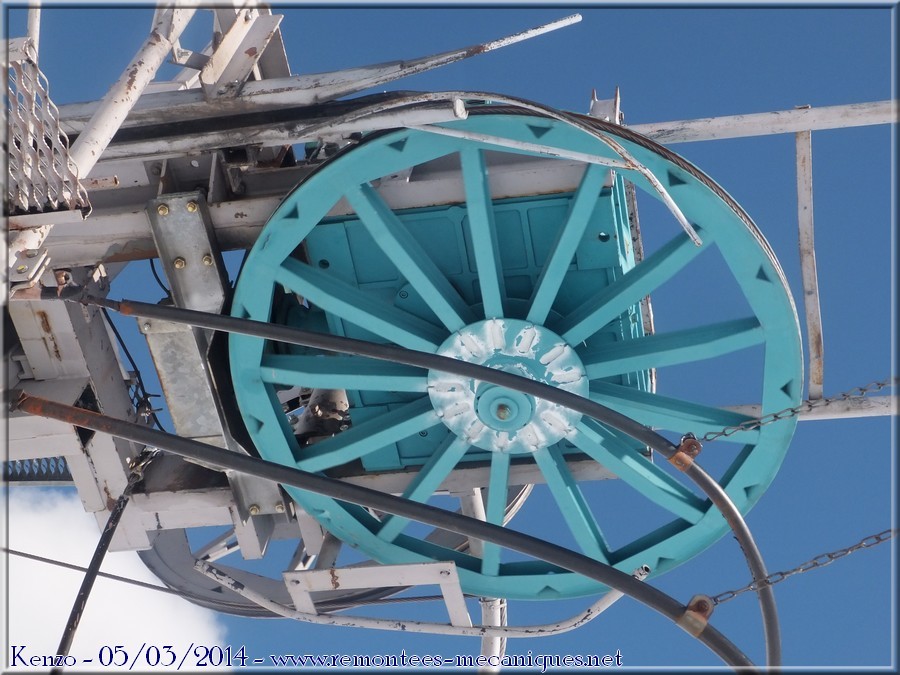

La poulie motrice :



Vue arrière sur la gare aval :

La ligne :

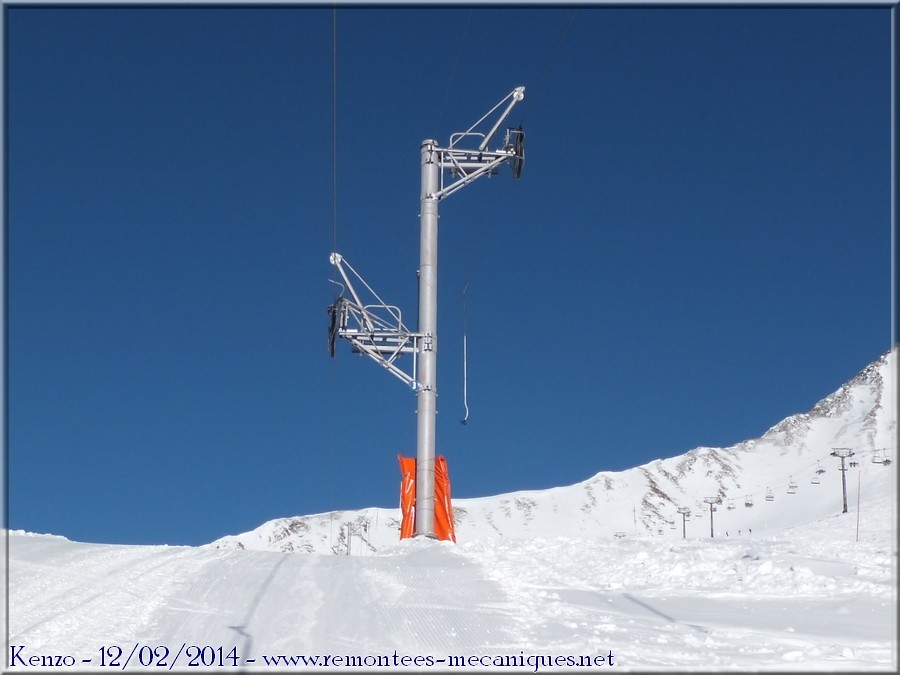

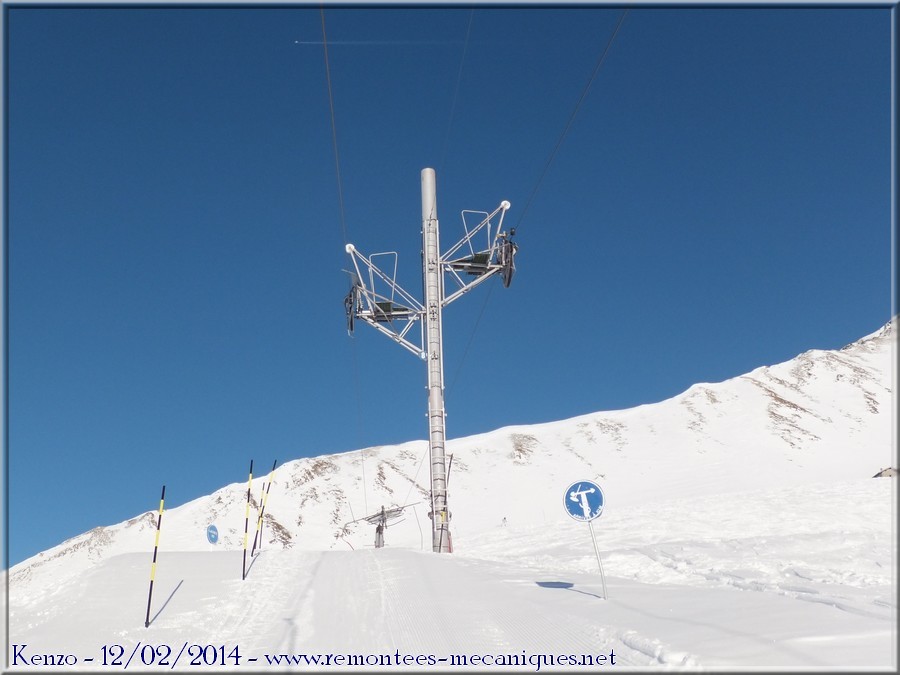

Elle est composée de 8 pylônes :

P1 :

P2 :

P3 :

Le P4 au loin :

P4 :

Porté P4 - P5 :

P5 :

P6 :

P7 :

Vue arrière :

P8 :

Vue arrière :


Quelque vues des pylônes depuis la piste Arve :

P8 :

P6 :

P5 :

Le début de la ligne :

P1

La gare amont :

La gare amont est une poulie flottante effectuant la tension du câble par contrepoids :





Zoom sur la poulie :
