 TSD4 Jassettes Express

Les Angles

Doppelmayr

T1 ES
Description rapide :
Télésiège partant du centre ville et reliant le domaine d altitude.

Mise en service en : 1991



Localisation(s)

Auteur de ce reportage : j'ib
Section écrite le 15/01/2013 et mise à jour le 16/01/2013
(Mise en cache le 22/08/2013)

Télésiège des Jassettes Express
Les Angles (66)



Bienvenue aux Angles

Les Angles est la principale station de ski du Capcir ; elle est située dans les Neiges Catalanes qui regroupent neuf stations de ski non reliées.

Le village est situé à 1650 mètres d'altitude au cœur des stations Catalanes. Il se trouve à environ 10 kilomètres de Mont Louis qui est la principale « ville » des Neiges Catalanes et à envrion 100 kilomètres de la préfecture des Pyrénées Orientales, Perpignan. Cette station se situe en face du Cambre d'Aze qui domine toute cette vallée depuis ses 2700 mètres d'altitude.

En 1964 le ski débute aux Angles avec quelques petites remontées. En 2010, la station des Angles est équipée de 19 remontées-mécaniques (1 télécabine, 4 télésièges et de nombreux téléskis). Toutes ces remontées représentent un débit horaire de 22 917 personnes par heure. Ces installations desservent 31 pistes (2 pistes noires, 16 pistes rouges, 6 pistes bleues et 7 pistes vertes). 363 canons à neige bordent les 50 kilomètres de pistes des Angles.
Côté ski de fond, les Angles compte 3 pistes soit 42 kilomètres de pistes.

Jassettes Express : Premier TSD de la station

Le télésiège des Jassettes Express est situé sur le secteur des Jassettes. Cet appareil fut le premier télésiège débrayable construit dans la station. Il a été installé en 1991 par Étude de Transports, maintenant Doppelmayr-France. Ce télésiège permet de rejoindre le domaine d'altitude depuis le centre ville. Il est directement accessible depuis beaucoup de résidences et depuis ses pistes desservies. Jassettes Express est donc beaucoup fréquenté. L'installation double la télécabine des Pèlerins. Elle donne accès au télésiège du Roc-d'Aude ainsi qu'aux téléski Roc-d'Aude et Llaret.

Avant ce télésiège débrayable se trouvait un télésiège fixe deux places datant des années 60 et construit par Poma. Il occupait à peu près le même tracé. On notera qu'il avait une gare intermédiaire au pied du mur de la piste rouge de la Mermet. La gare aval était une motrice – tension avec contrepoids béton déporté sur l'arrière. La gare amont était située au même emplacement que la gare amont actuelle. Les sièges, eux, étaient aux couleurs de la Catalogne : jaune et rouge.

L'ancienne G1 Poma motrice-tension et le P1

L'ancienne G2 de type retour-fixe qui était situé non-loin du restaurant des Jassettes

Côté ski, ce télésiège propose du ski propre sur deux belles et grandes pistes :
-La piste rouge Mermet : C'est une piste raide. Elle est équipée de canons à neige.
-La piste verte Llaret : Elle permet de rejoindre les résidences situées en hauteur du village, ou de pouvoir faire redescendre les débutants qui étaient venus skier le haut du domaine. Elle est pourvue de canons à neige.

Voici sa situation sur le plan des pistes :


Caractéristiques

Caractéristiques Administratives

TSD-Télésiège à attache débrayable : JASSETTES EXPRESS
Exploitant : RASL Angles
Constructeur : Doppelmayr
Année de construction : 1991

Caractéristiques d’Exploitation

Saison d'exploitation : Hiver
Capacité : 4 personnes
Débit : 2100 p/h
Vitesse d'exploitation : 5 m/s
Temps de trajet : 5 min 8 sec

Caractéristiques Géométriques

Altitude aval : 1658 mètres
Altitude amont : 2025 mètres
Dénivelée : 367 mètres
Longueur développée : 1538 mètres
Pente maximale : 55 %
Pente moyenne : 25 %

Caractéristiques Techniques

Gare motrice : Amont
Gare tension : Aval
Nombre de pylônes : 17
Nombre de sièges : 102
Sens de montée : Gauche
Type de tension : Hydraulique
Type de sièges : 4E95
Type de pinces : ET106

Caractéristiques du câble

Diamètre du câble tracteur : 41 mm

Ligne et infrastructures des Jassettes Express

Gare aval :

La gare aval est la station tension de l'installation. La tension est effectuée par un vérin hydraulique situé à l'aval de la poulie retour. La gare est située dans le centre ville du village à proximité de nombreuses résidences.








Un siège dans le contour

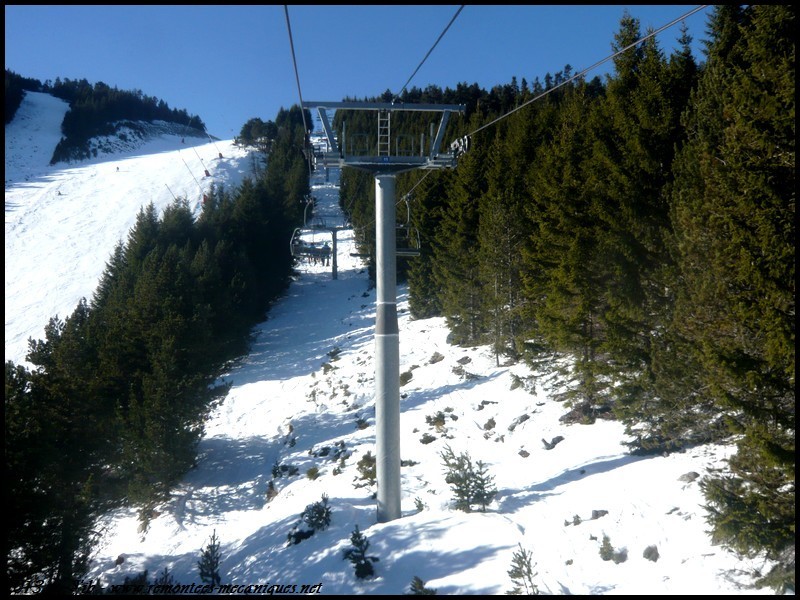

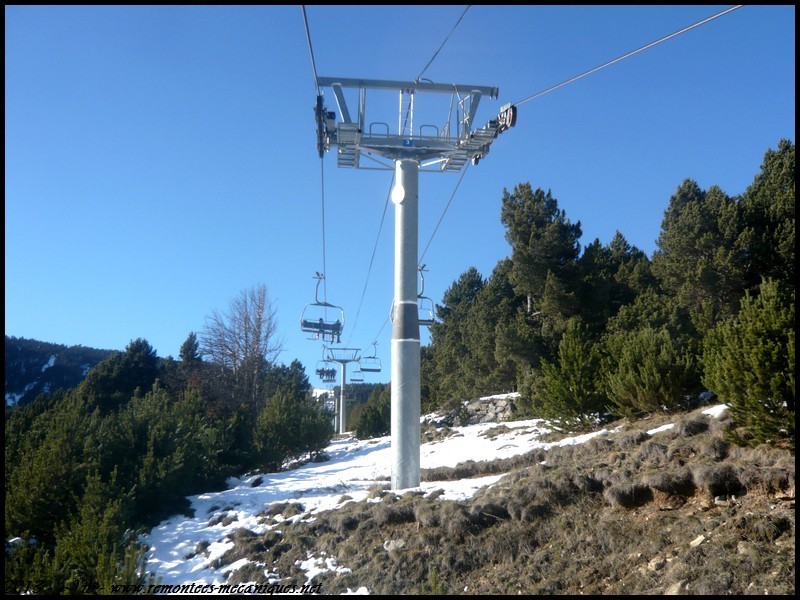

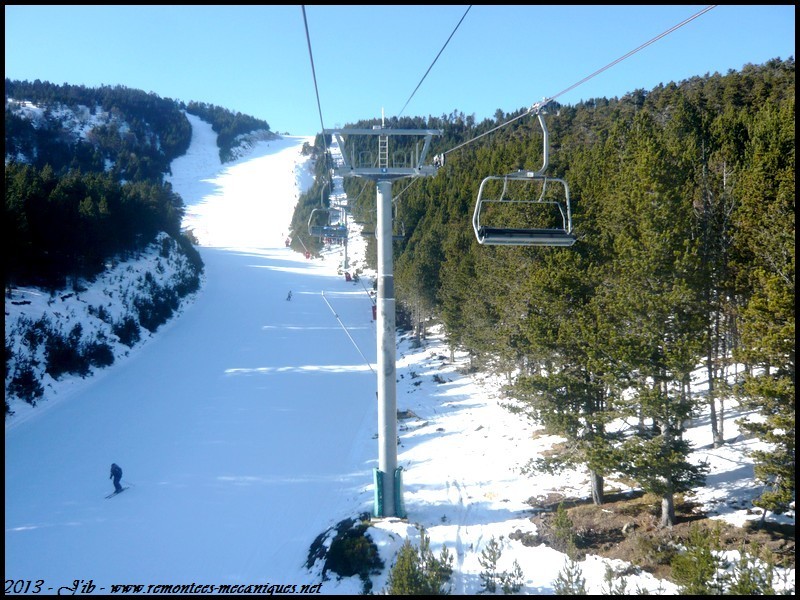

La ligne :

La ligne est longue de 1538 mètres et se compose de 17 pylônes.

Caractéristiques de la ligne :


  • P1 : 8C/8C
  • P2 : 8C/8C
  • P3 : 8S/8S
  • P4 : 4S/4S
  • P5 : 4S/4S
  • P6 : 6S/6S
  • P7 : 4S/4S
  • P8 : 4S/4S
  • P9 : 4S/4S
  • P10 : 4S/4S
  • P11 : 4S/4S
  • P12 : 8C/8C
  • P13 : 4S/4S
  • P14 : 8S/8S
  • P15 : 8S/8S
  • P16 : 8S/8S
  • P17 : 8S/8S

P1 et P2

P3

P4

P5

P6

P7

P8

P9

P10

P11

P12

P13

P14

P15

P16

P17

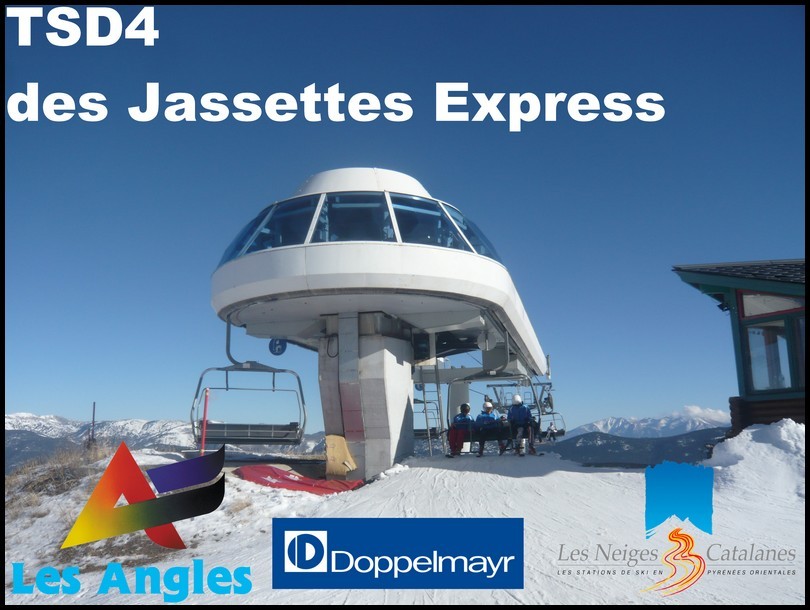

Gare amont :

La gare amont est la station motrice de l'installation. Elle est située à proximité des gares avals du télésiège du Roc-d'Aude et des téléskis Roc-d'Aude et Llaret.


La poulie motrice

Autres vues de la gare






Sièges et pinces

Le télésiège des Jassettes Express est composé de 102 sièges de type 4E95.


Les sièges sont raccordés au câble grâce à des pinces de type ET106. Les ressorts effectuent un effort de serrage sur le câble. Les pinces sont actionnées en gare au niveau de l'embrayage et du débrayage par deux cames qui vont faire pression sur les leviers de pince.


J'ib, Janvier 2013

Photos : Tourist66 & J'ib
Texte, bannière et mise en page : J'ib
Date des photos : 2 Décembre 2009, 2 Janvier 2012 & 15 et 16 Décembre 2012
