 TSD4 Liberator Express

Mission Ridge

Poma

T1 ES
Mise en service en : 2005



Localisation(s)

Auteur de ce reportage : rodo_af
Section écrite le 08/05/2011 et mise à jour le 08/05/2011
(Mise en cache le 24/08/2013)


Mission Ridge

^^^^cliquez sur l'image pour voir l’introduction^^^^


Le télésiège Liberator Express

Le télésiège Liberator Express est l’unique appareil débrayable de la station. Accessible depuis les télésièges Chair n°1 ou chair n°4, cet appareil permet de rejoindre le point culminant du domaine.
Cette installation a remplacé en 2005, sur un parcours identique un télésiège à pince fixe du constructeur Riblet, qui datait de 1966, similaire aux autres installations de la station.
Toutefois ce télésiège, n’était pas pour autant un appareil neuf. Il a été racheté et réimplanté ici, en provenance de la station du Colorado Winter Park.
A noter que cet appareil, du constructeur Poma, dispose d’un véritable nom, et non d’une numérotation comme les autres installations du centre de ski. "Liberator" étant en hommage à l’avion militaire B-24 qui c’est écrasé dans la zone en 1944.
La gare aval, station retour, est positionnée au centre du domaine à proximité du télésiège Chair n°3.
La ligne longue de 1860 mètres est composée de 26 pylônes. Vous remarquerez les deux pylônes portiques situés aux extrémités de la ligne et les nombreux balanciers supports/compression.
L’installation est équipée de sièges de type Arceaux 4 de la première version.
La gare amont, station motrice et tension de l’appareil, est de type Alpha Evolutif, rare en Amérique du nord.
Une fois arrivés, les skieurs sont à 2040 mètres d’altitudes, point le plus élevé du domaine, et ont accès à un maximum de pistes de tous les niveaux et notamment à l’ensemble des pistes noires double Diamond de la station.

Pour plus d’information : http://www.missionridge.com

Les photos ont été prises le 19 décembre 2011

Le plan des pistes :


Les caractéristiques de l’installation :

* Caractéristiques administratives :
TSD - Télésiège à pinces débrayables : Liberator Express
Exploitant : Mission Ridge Ski & Board Resort
Constructeur : Poma of America
Année de réinstallation : 2005

* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse : 4,50 m/s
Durée du parcours : 7 min 20 sec
Débit : 1800 p/h
Capacité : 4 Personnes

* Caractéristiques géométriques :
Altitude gare aval : 1540 m
Altitude gare amont : 2040 m
Dénivelé : 500 m
Longueur : 1860 m

* Caractéristiques techniques :
Type de gare : Alpha Evolutif
Gare motrice-tension : Amont
Station retour : Aval
Type de tension : Hydraulique
Puissance du moteur principal : 900 HP
Nombre de pylônes : 26
Sens de la ligne : Gauche
Equipement d’aide à l’embarquement : Non
Garage : Gare aval

* Caractéristiques techniques :
Constructeur : Poma
Type de véhicule : Arceaux 4 (version 1)
Type de pince : TB50
Nombre de véhicules : 112

La gare aval :

Différentes vues de la G1,

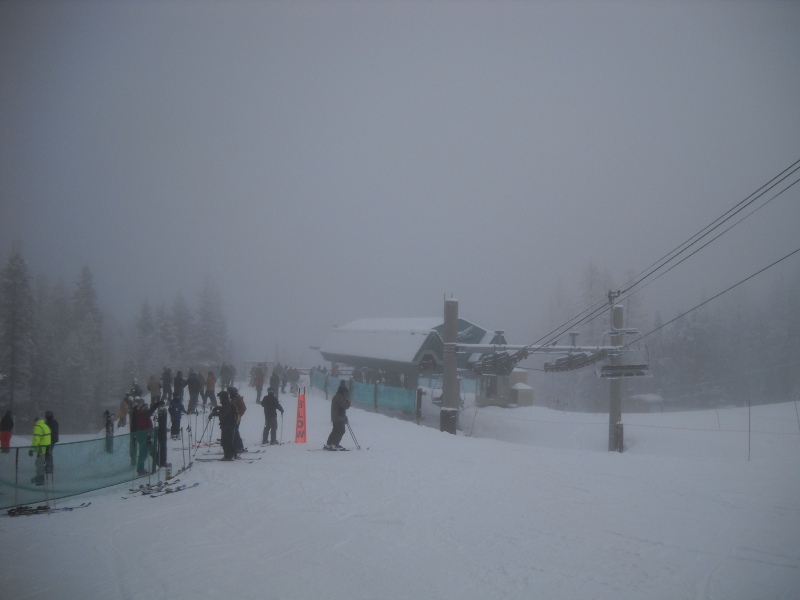

L’accès au télésiège,

La G1 vue de face, avec le B-24 en symbole de l’appareil,

L’arrivée d’un siège,

L’accès au télésiège,

Le rail permettant le rangement des véhicules,

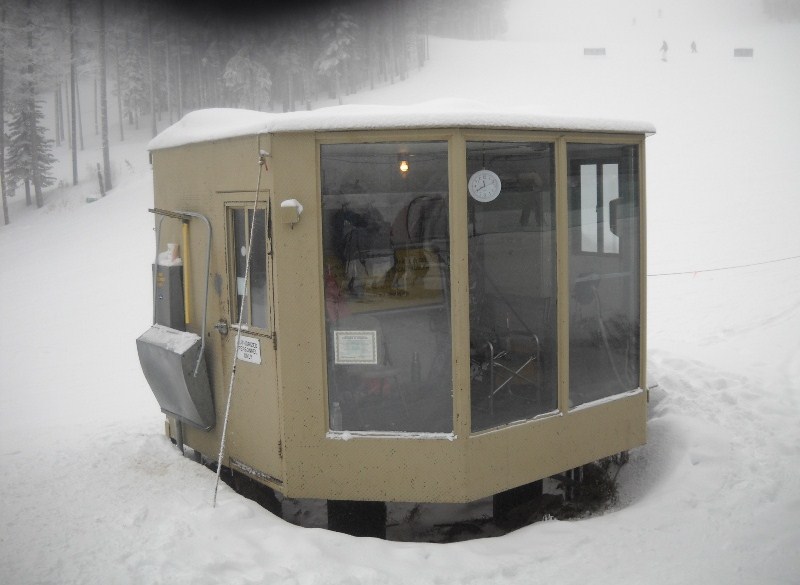

Le poste de conduite,

L’embarquement,

Dans le lanceur,

P0, pylône portique en sortie de gare,

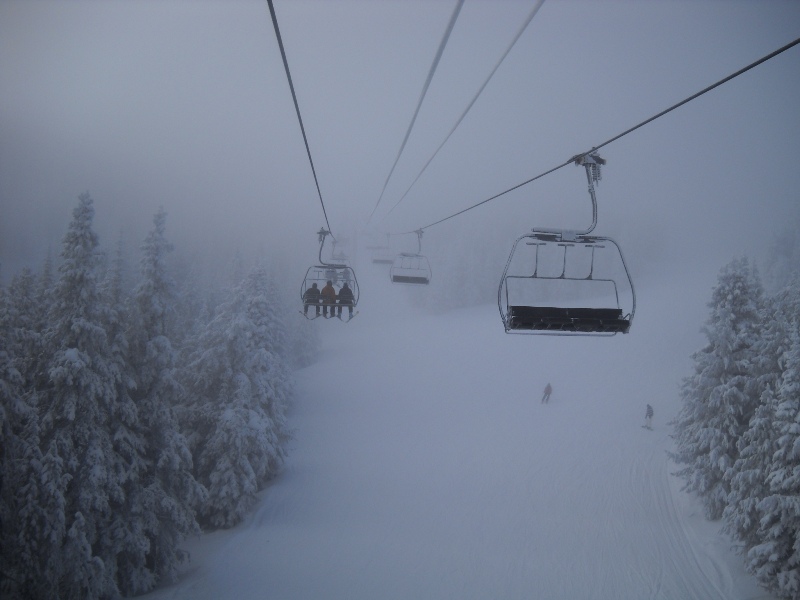

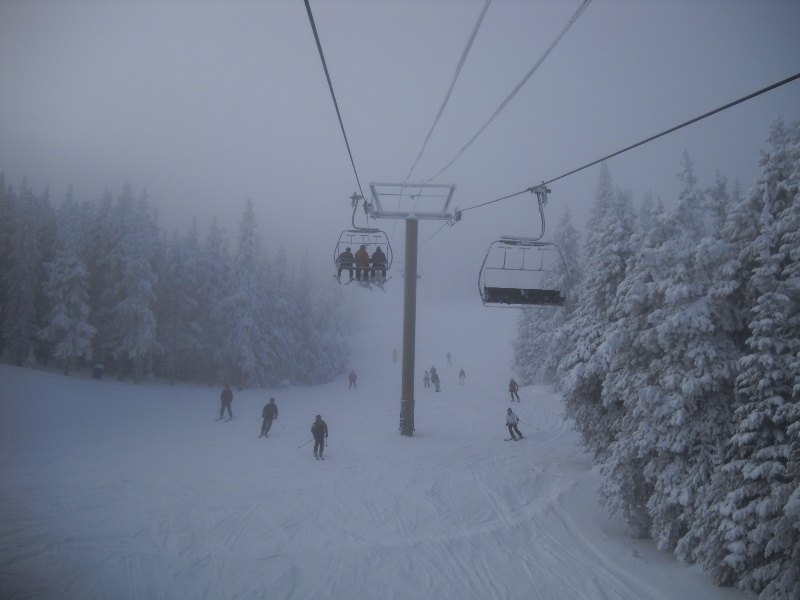

La ligne :

* Caractéristiques de la ligne :

P0 : 12C / 12C
P1 : 6S / 6S
P2 : 4S / 4S
P3 : 8C / 8C
P4 : 4S / 4S
P5 : 6S / 6S
P6 : 6S / 4S
P7 : 8S / 4S
P8 : 6S / 4S
P9 : 8C / 8C
P10 : 6S / 4S
P11 : 8S / 6S
P12 : 4S2C / 4S2C
P13 : 4S2C / 4S2C
P14 : 4S2C / 4S2C
P15 : 4S2C / 4S2C
P16 : 6S / 4S
P17 : 8S / 6S
P18 : 8S / 4S
P19 : 4S2C / 4S2C
P20 : 8C / 8C
P21 : 4S / 4S
P22 : 8S / 4S
P23 : 8S / 4S
P24 : 8S / 4S
P25 : 8S / 8S

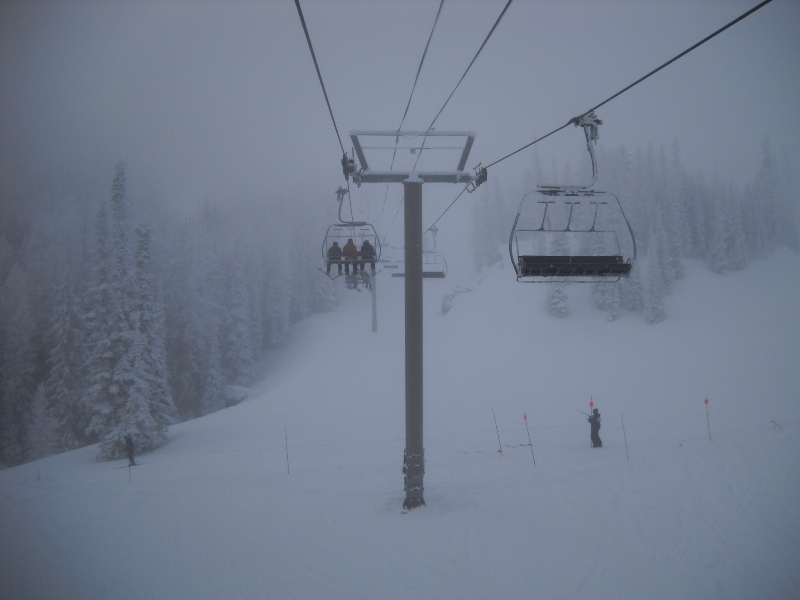

P1,

Balancier 6S/6S,

P2,

P3,

Balancier 8C/8C,

P4,

P5,

P6,

P7,

P8,

Balancier 6S/4S,

P9,

Balancier 8C/8C,

P10,

P11,

P12,

P13,

P14,

Balancier 4S2C / 4S2C,


P15,

P16,

P17,

P18,

Balancier 8S/4S,


P19,

Balancier 4S2C / 4S2C,

P20,

Balancier 8C/8C,

P21,

Balancier 4S/4S,

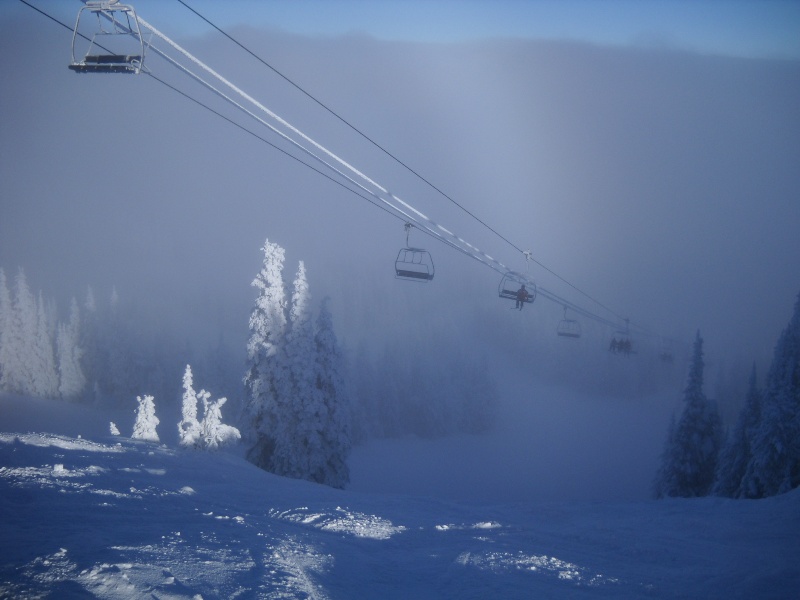

Attention : sortie du nuage…. Le ciel bleu arrive…


P22,

Balancier 8S/4S,

P23,

P24,

Balancier 8S/4S,

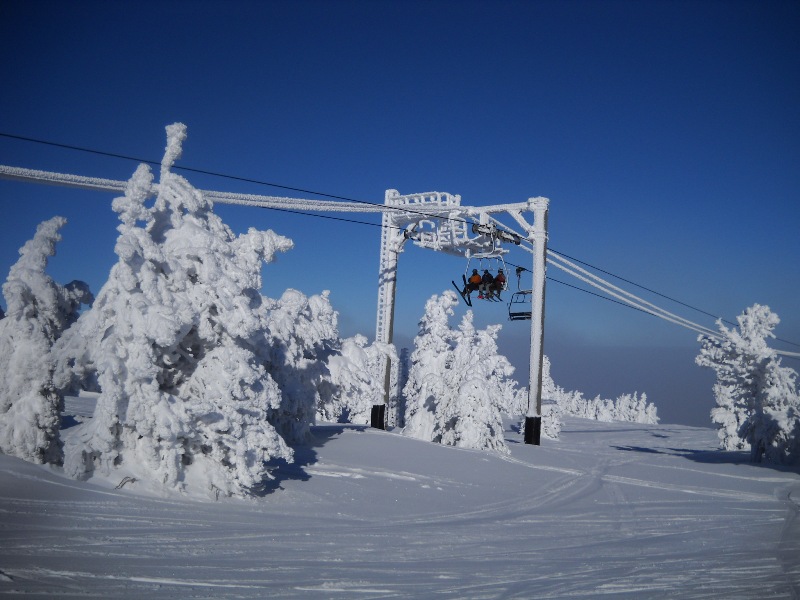

P25, pylône portique,

Balancier 8S/8S,

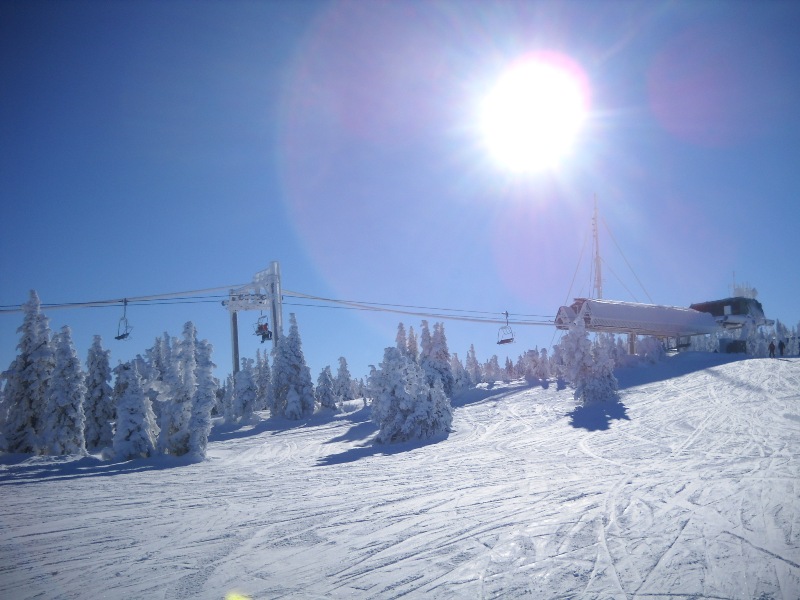

La gare amont :

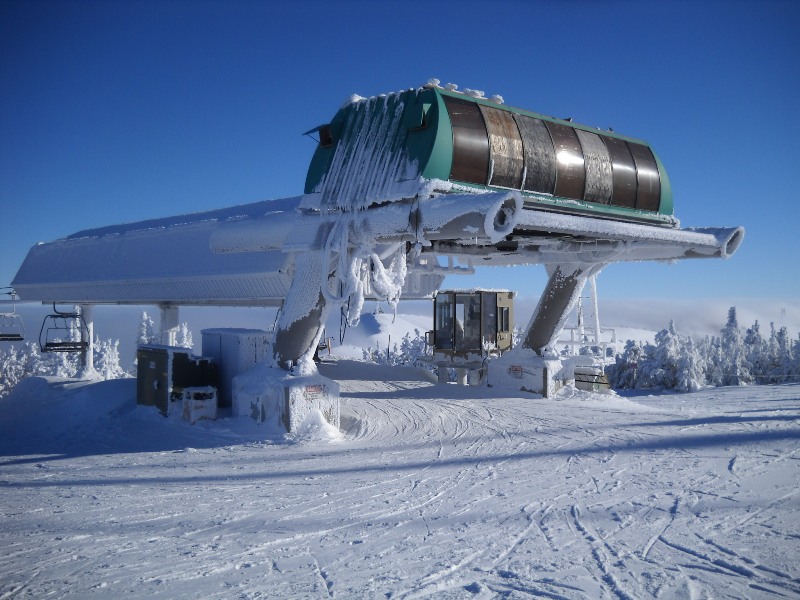

Vue de face de la G2,

L’arrivée,

Le poste de vigie,

La zone de débarquement,

La poulie motrice,

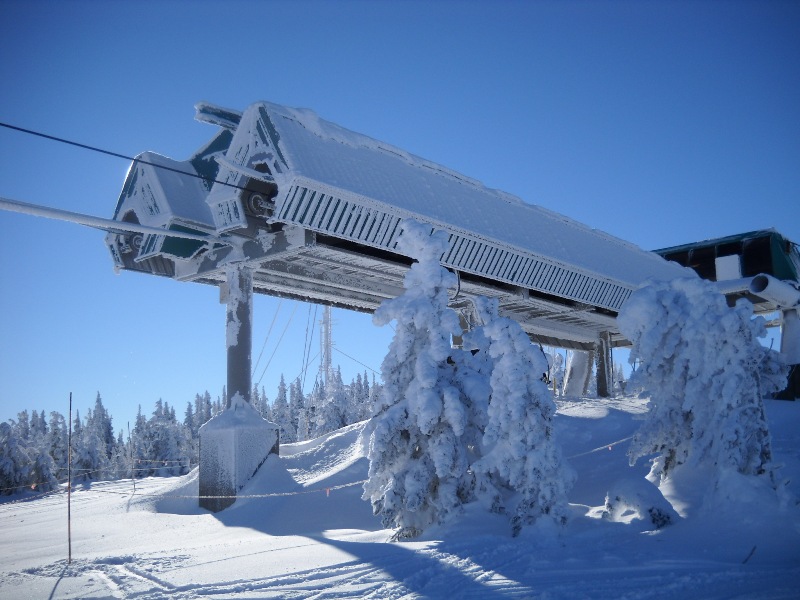

Beaucoup de vues tout autour de la gare Alpha Evolutif,








Autres photos :

Le siège Arceau 4 en ligne,








:(
