Auteur de ce reportage : Rodo_Af
Section écrite le 17/07/2019 et mise à jour le 17/07/2019
(Mise en cache le 17/07/2019)



El Alto, banlieue de La Paz :
>> Découvrez l’introduction à la station en cliquant sur le logo <<


La télécabine Línea Morada II :

La télécabine Línea Morada II est l’une des cinq installations construites lors du troisième plan de développement du projet Mi Teleférico, entre 2017 et 2019, visant à construire un ensemble de transport en commun aérien entre les villes de La Paz et El Alto.
Concrètement l’appareil est dans la continuité de la télécabine Morada I en provenance du centre de La Paz et permet de relier le centre d’El Alto. Morada II est également directement connecté, en étant dans le même bâtiment, avec la Línea Plateada qui traverse El Alto sur un axe nord-sud en connectant les Líneas Roja et Amarilla.
Comme l’ensemble des autres télécabines de Mi Teleférico, il s’agit d’une télécabine de dix places proposant un débit de 3000 personnes par heures et par sens d’exploitation. Etant dans une configuration de transport urbain, l’appareil fonctionne 360 jours par an, 18 heures par jours !

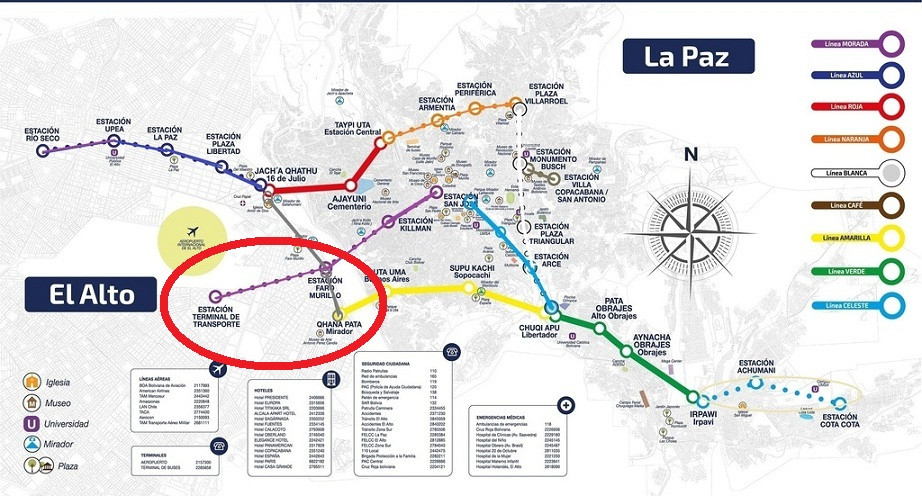

Localisation de l'appareil le plan du métro :

Les caractéristiques de l’installation :

* Caractéristiques administratives :
TCD - Télécabine à pinces débrayables : Línea Morada II
Exploitant : Mi Teleférico
Constructeur : Doppelmayr
Année de construction : 2018
Date d’inauguration : Août 2018

* Caractéristiques d’exploitation :
Saison d’exploitation : Annuelle
Vitesse : 5 m/s
Durée du parcours : 6 min 35 sec
Débit : 3000 p/h

* Caractéristiques géométriques :
Altitude gare Tiquira : 4100 m
Altitude gare Jach'a Thaki : 4121 m
Dénivelé : 21 m
Longueur : 1969 m

* Caractéristiques techniques :
Type de gares : Uni-G
Gare motrice : Amont
Gare tension : Aval
Type de tension : Hydraulique
Nombre de pylônes : 16
Tréfilerie : Fatzer AG
Diamètre du câble : 50 mm
Sens de la ligne : Par la droite

* Caractéristiques des véhicules :
Constructeur : Cwa
Type de véhicules : Omega IV
Date de construction : Octobre 2015
Capacité : 10 Personnes
Nombre de véhicules : 87
Type de pinces : A-108
Garage : Gare Jach'a Thaki

Les photos ont été prises en juin 2019.

La gare Tiquira (G1) : Faro Murillo

La gare Tiquira est présente dans un grand bâtiment qui accueille également de la télécabine Morada I et la Línea Plateada. Cette autre télécabine est installée à l’étage supérieure ce qui facilite les connexions. Techniquement il s’agit de la gare tension de l’installation.

Vue d’ensemble de la gare Tiquira avec les deux télécabines Morada et la Línea Plateada :

Vues autour de la gare Tiquira

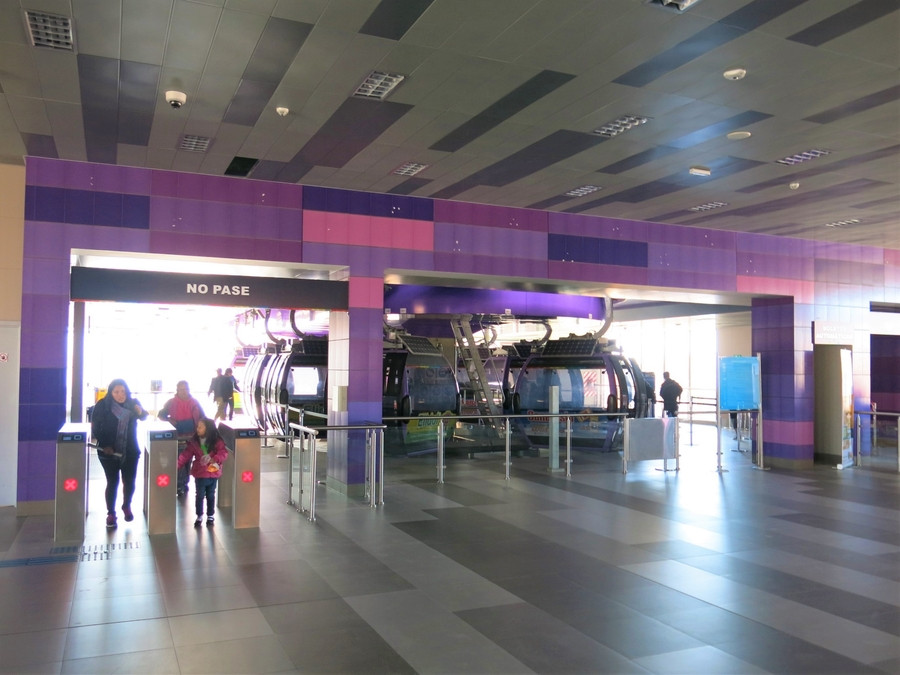

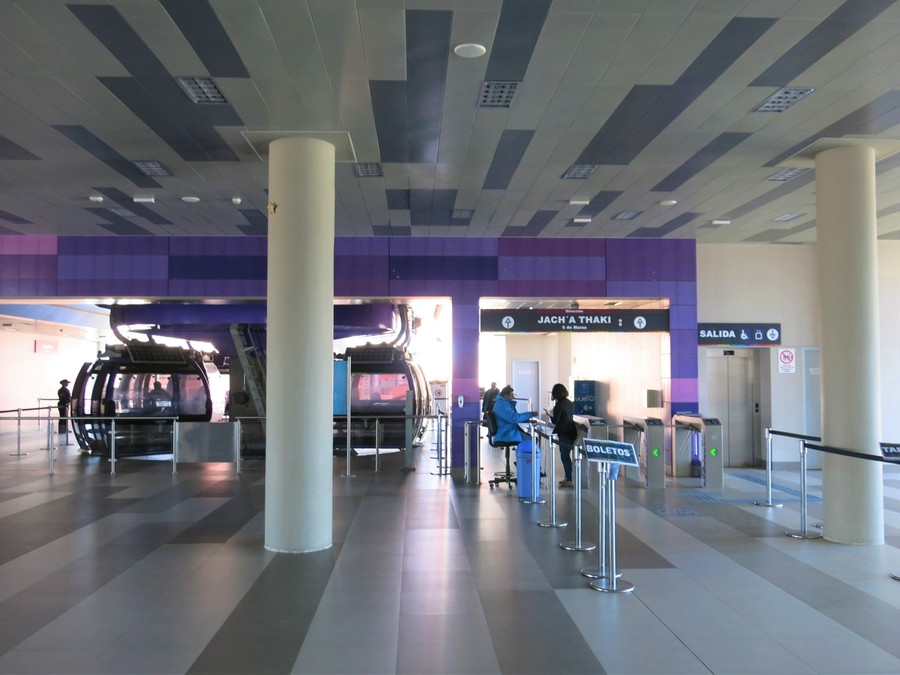

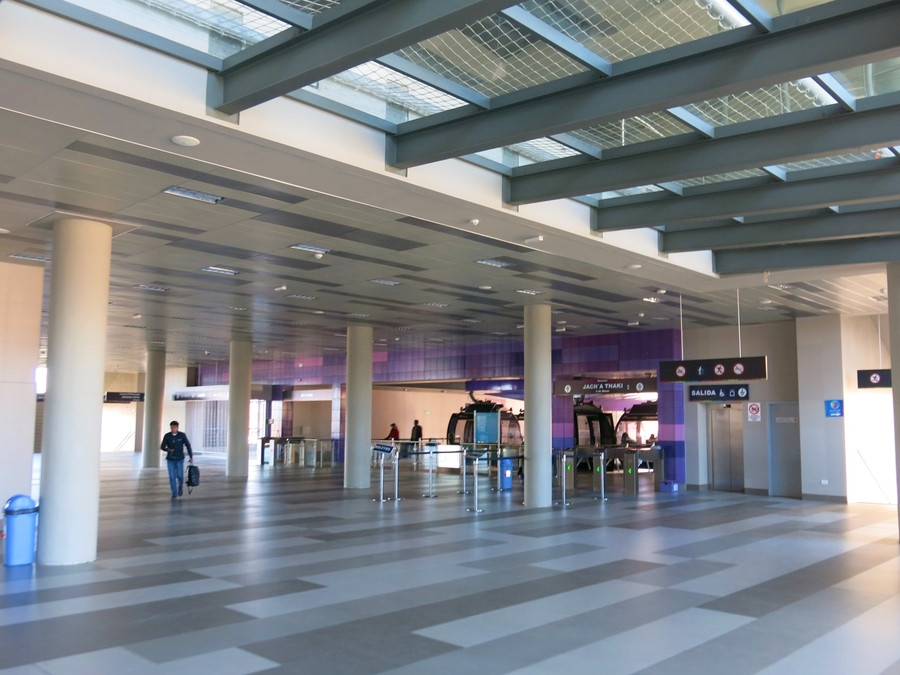

Le hall principal :


On accède au quai d'embarquement via les bornes de validation des titres de transport :

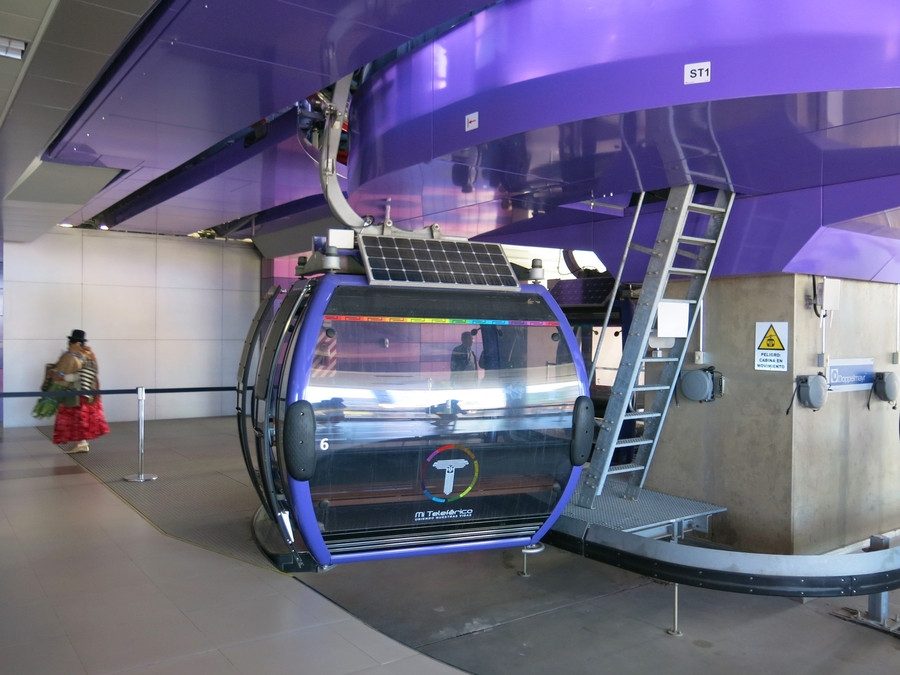

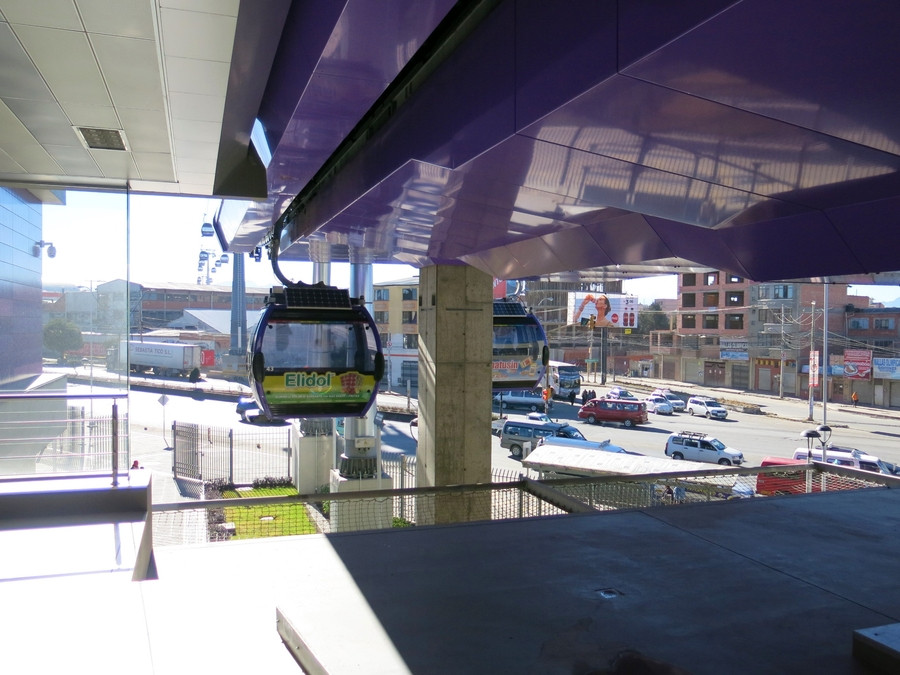

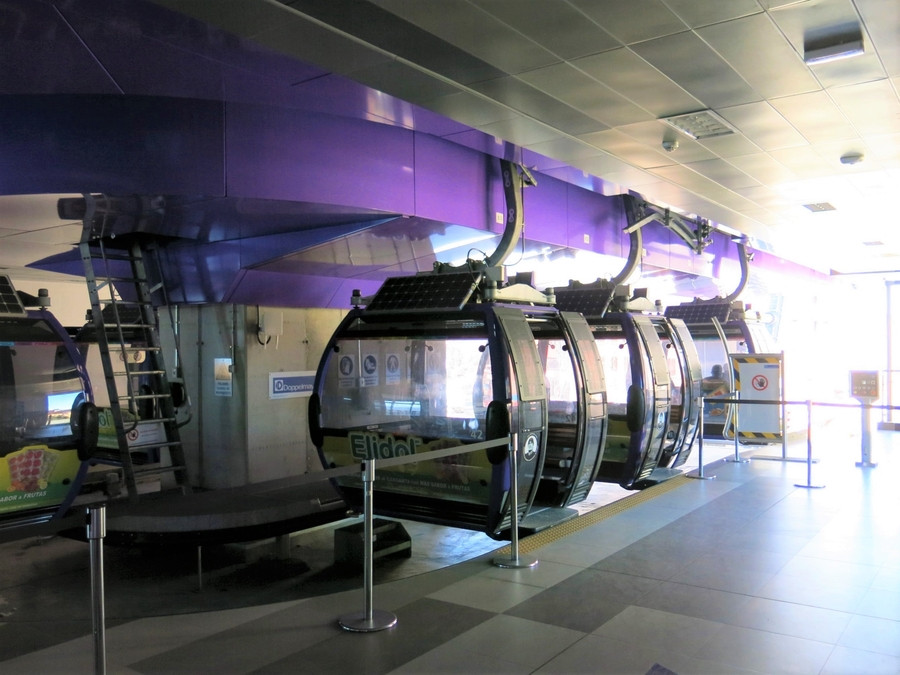

La zone d'embarquement :

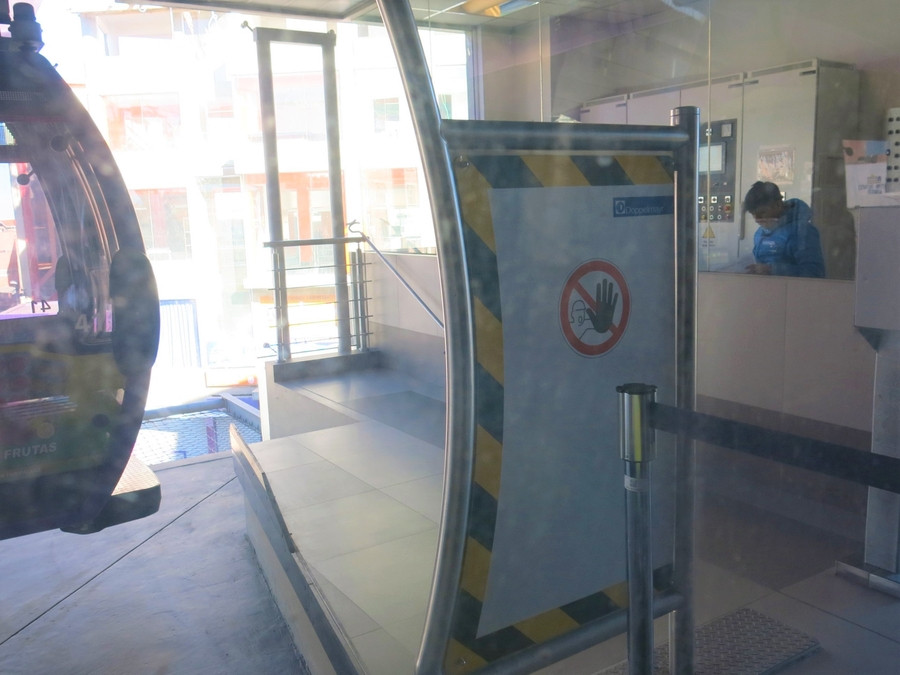

Le système de bonne fermeture des portes de chaque cabine :

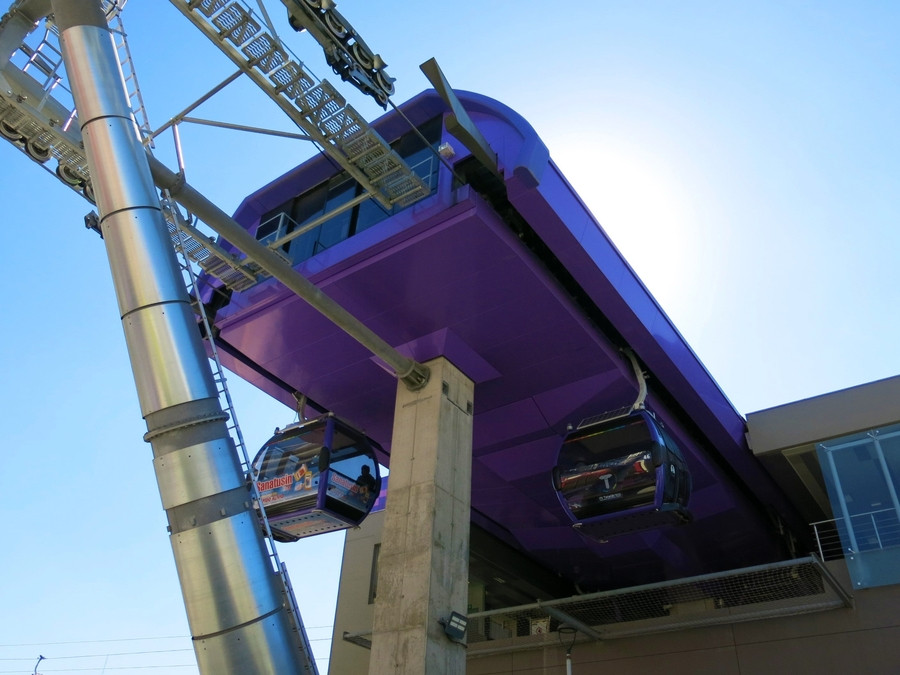

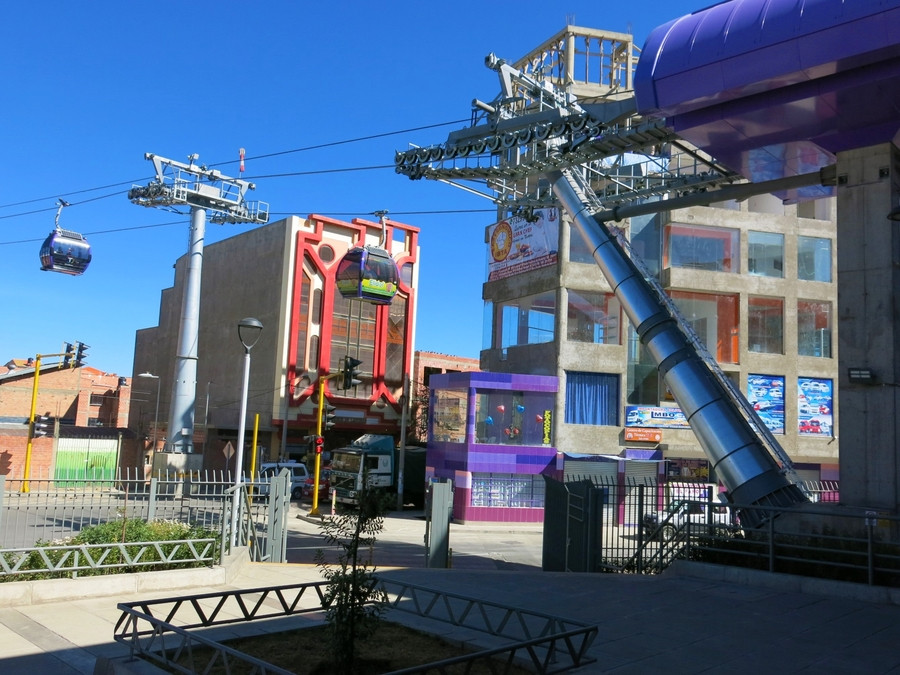

Le pylône P1 en sortie de gare :

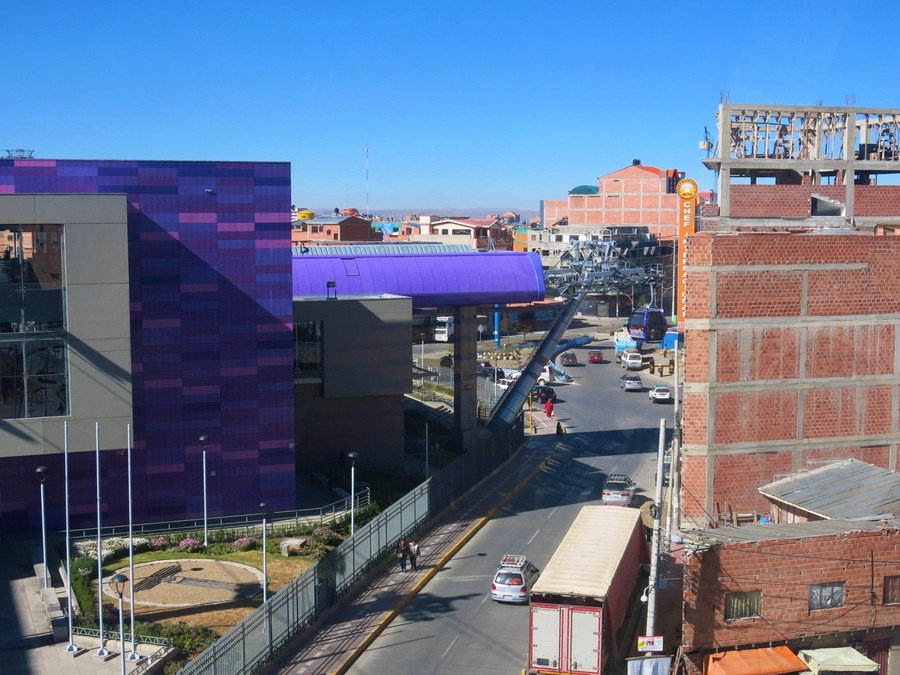

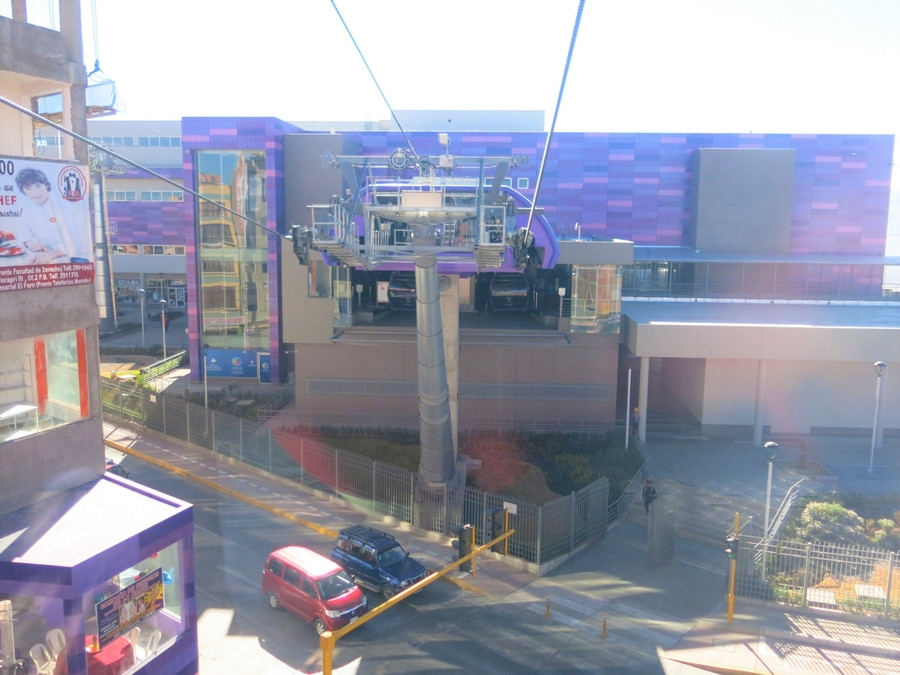

Vue arrière de la gare Tiquira :

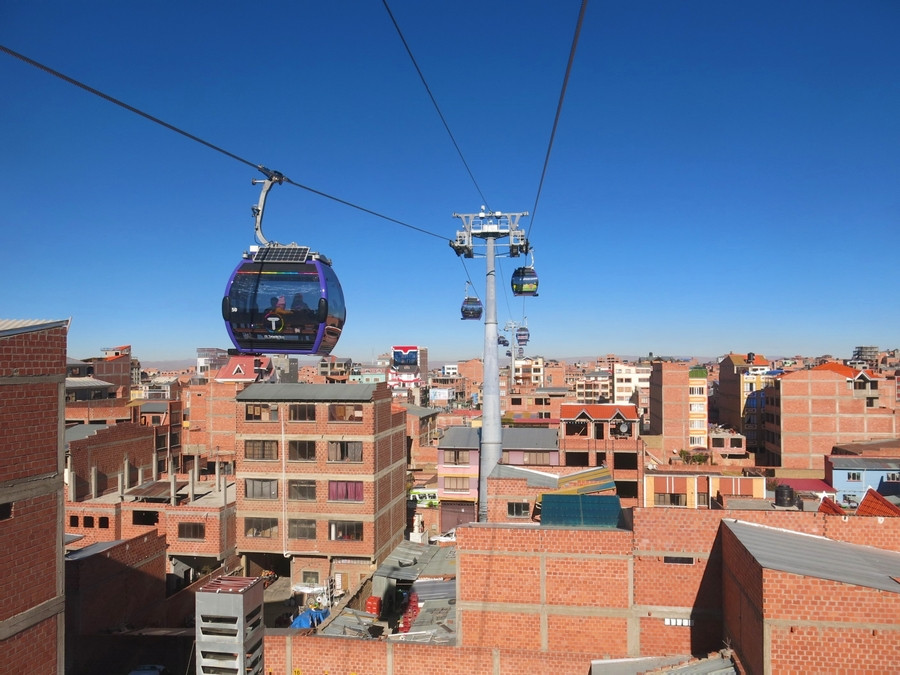

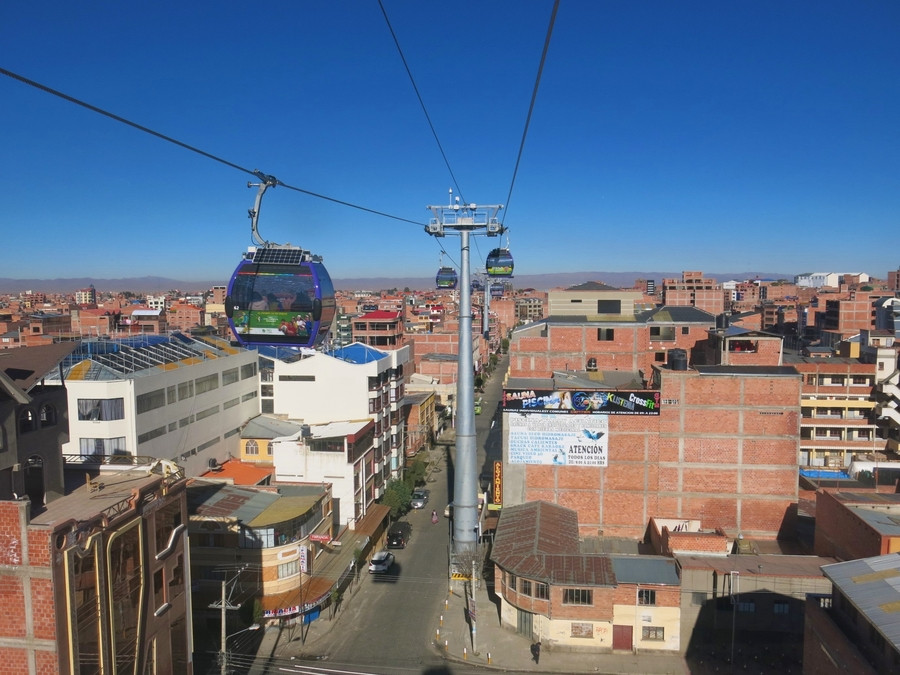

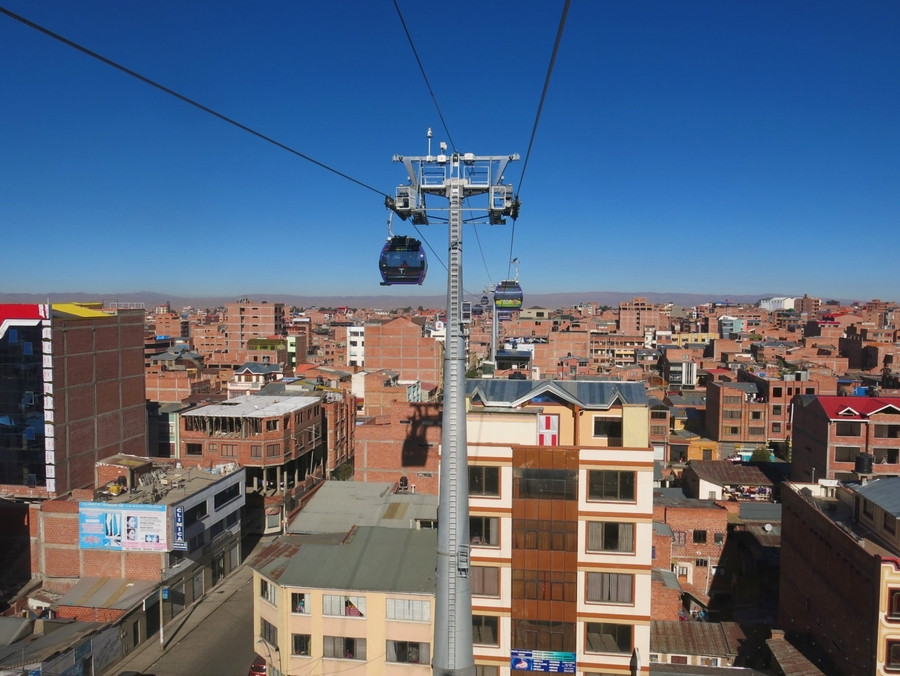

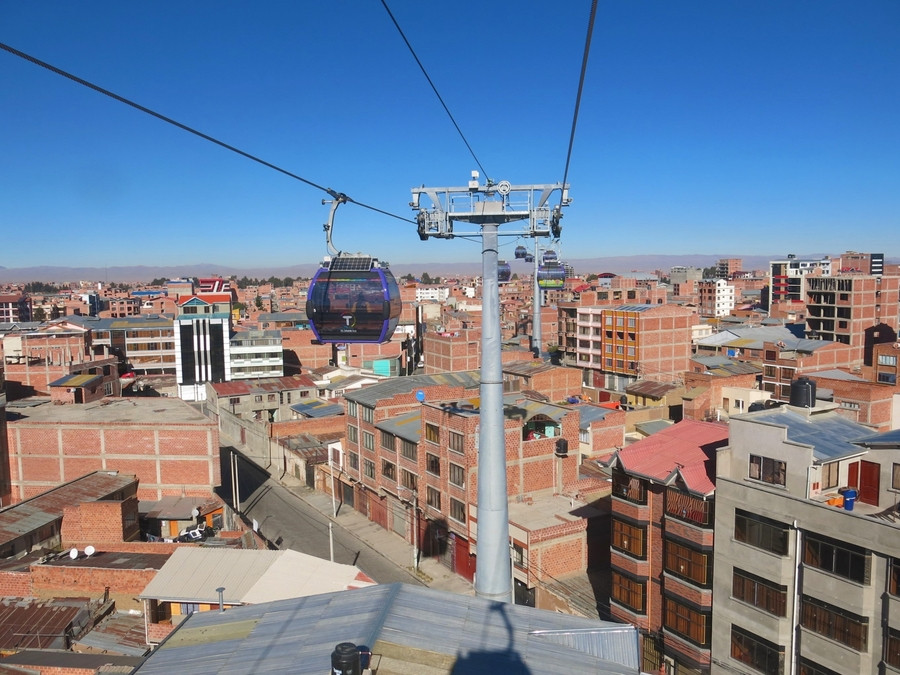

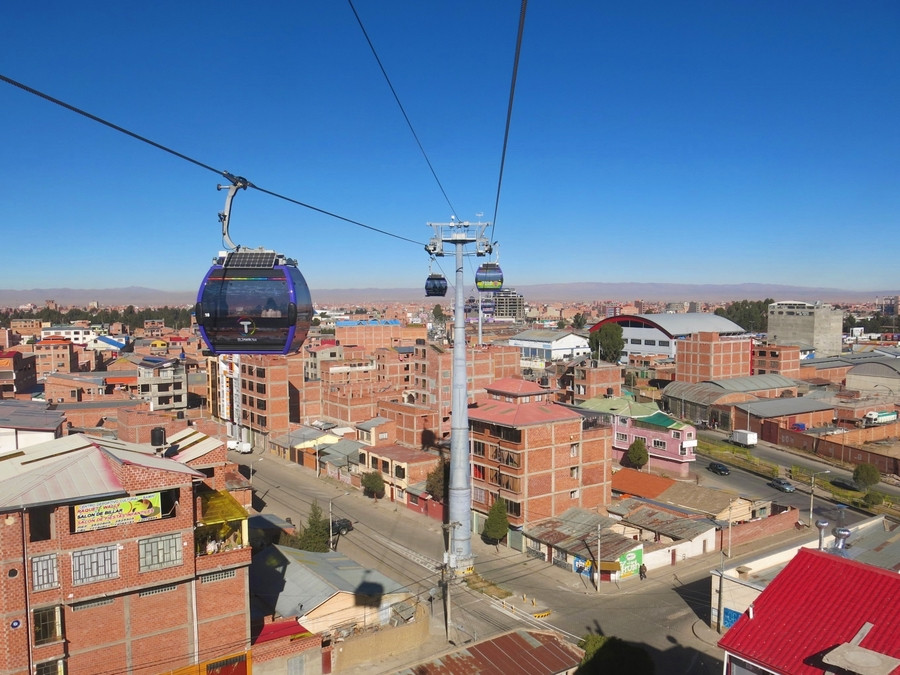

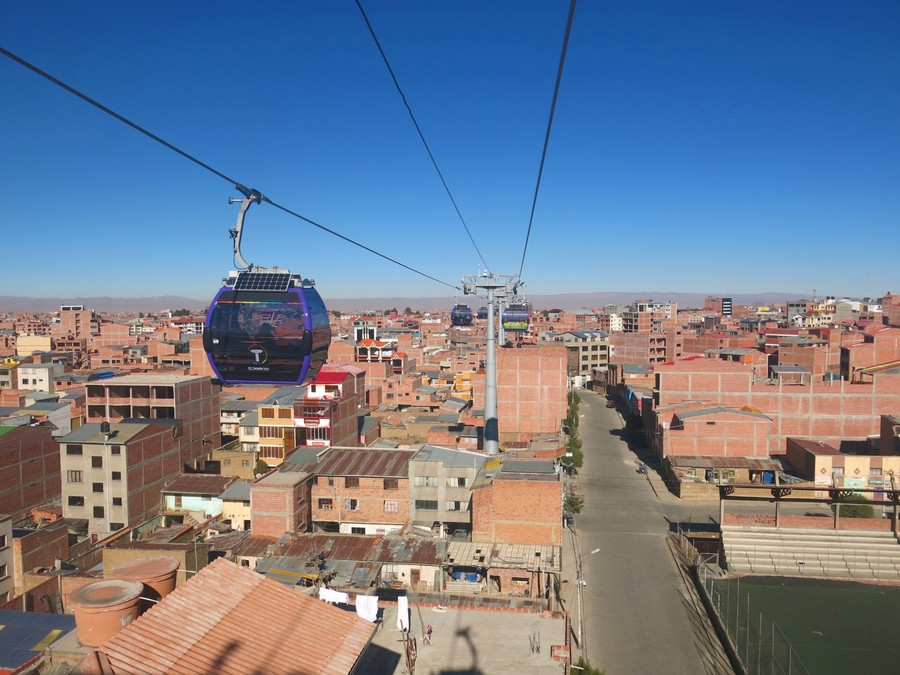

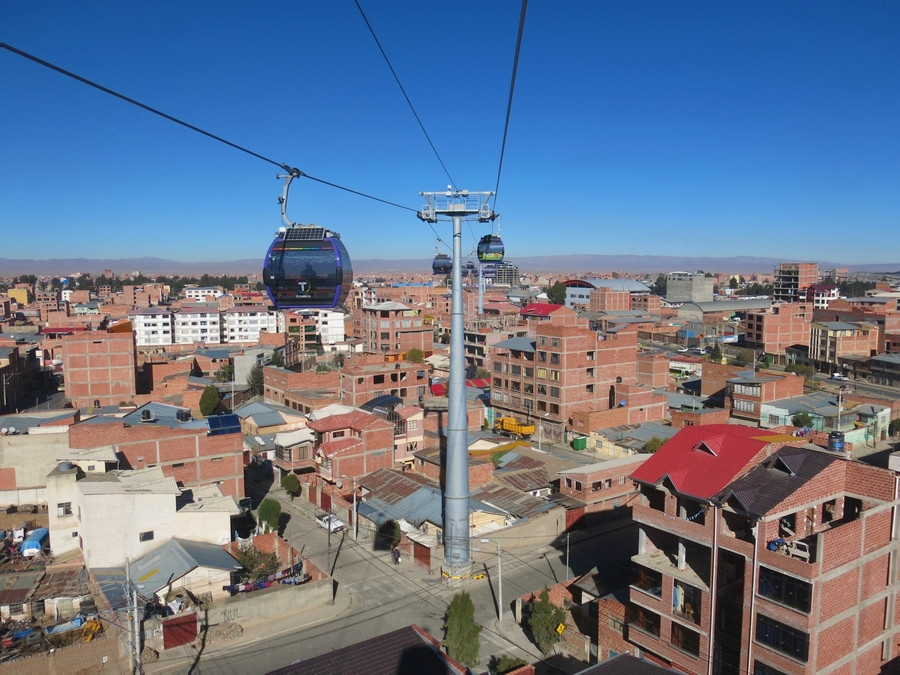

La ligne :

* Caractéristiques de la ligne :
P1 :
14C/14C
P2 : 6S/6S
P3 : 12S/12S
P4 : 10S/10S
P5 : 8S/8S
P6 : 8SC/8SC
P7 : 6S/6S
P8 : 4SC/4SC
P9 : 8S/8S
P10 : 6S/6S
P11 : 8S/8S
P12 : 8S/8S
P13a : 10S/10S
P13b : 10S/10S
P14 : 12C/12C
P15 : 12C/12C

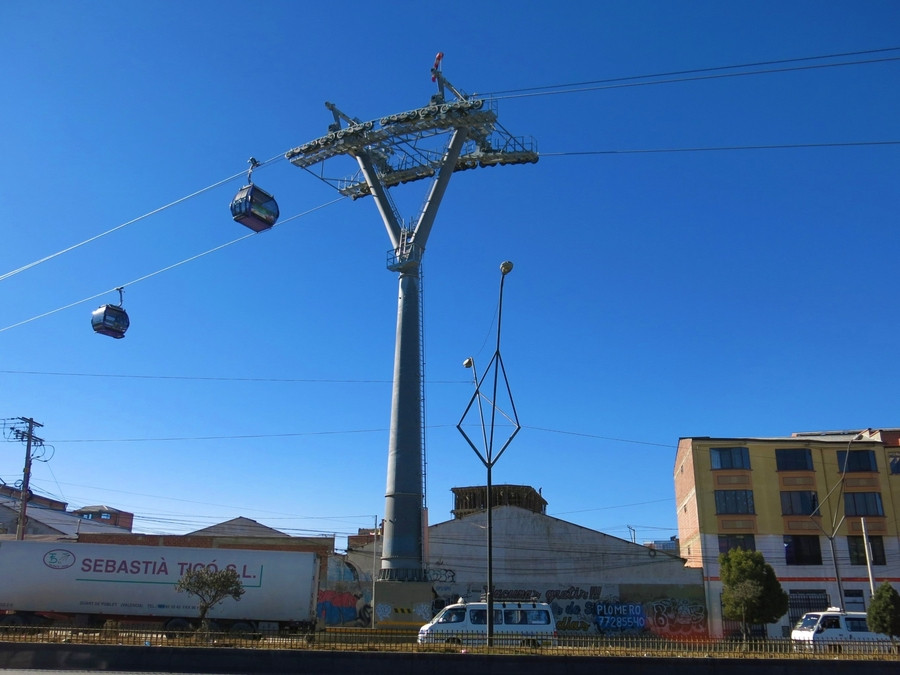

Les pylônes P1 et P2 :

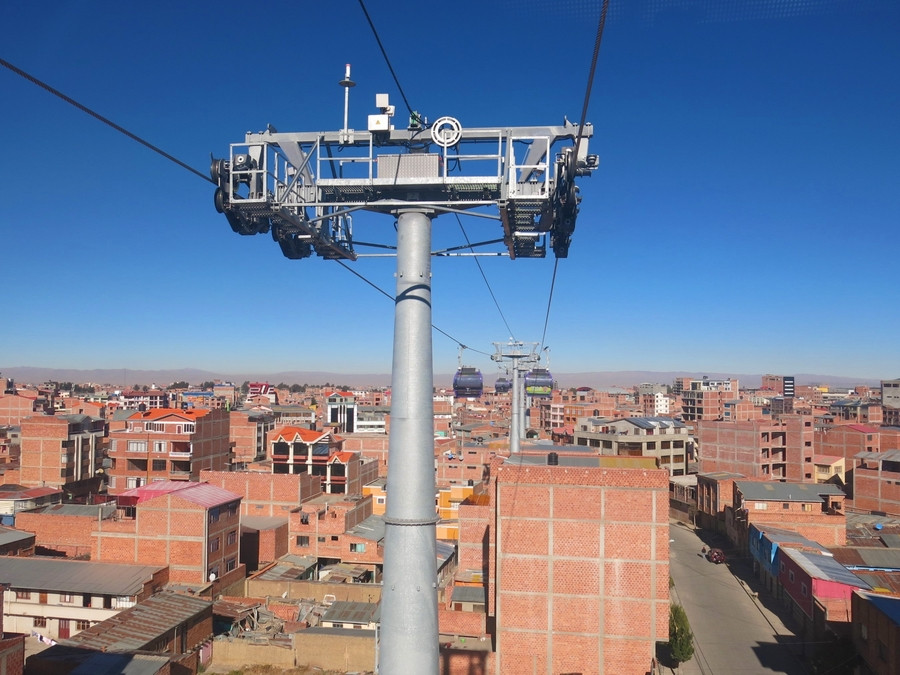

Pylône P3 :

Balanciers 12S/12S :

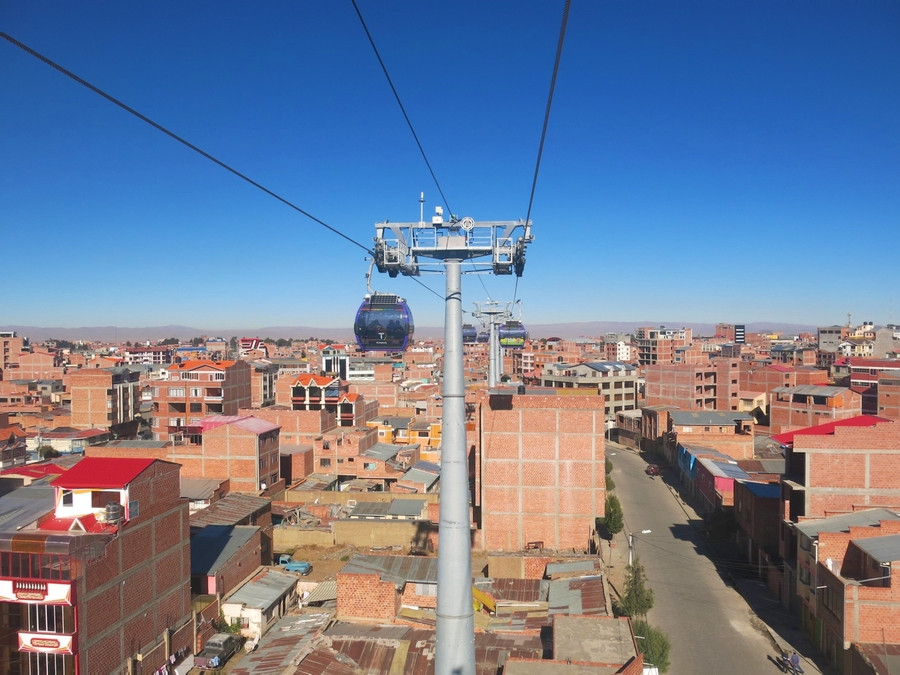

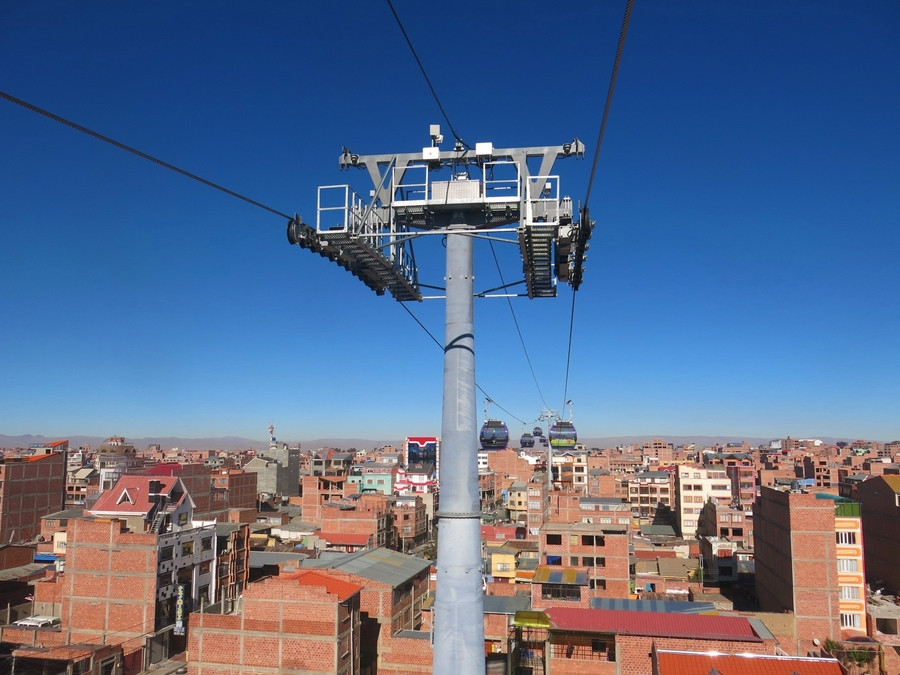

Pylône P4 :

Pylône P5 :

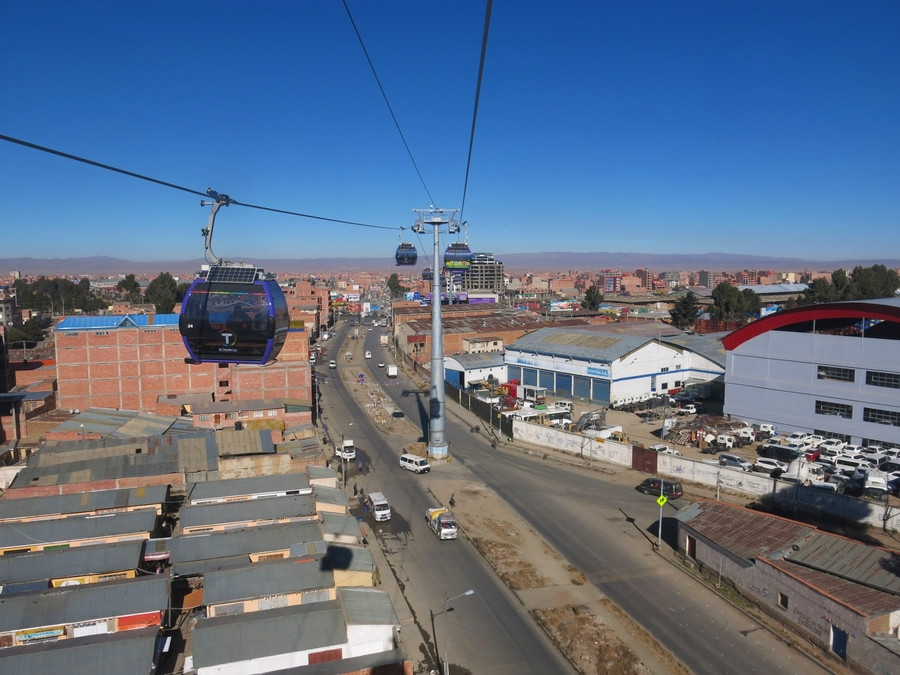

Pylône P6 :

Balanciers 8S-C/8S-C :

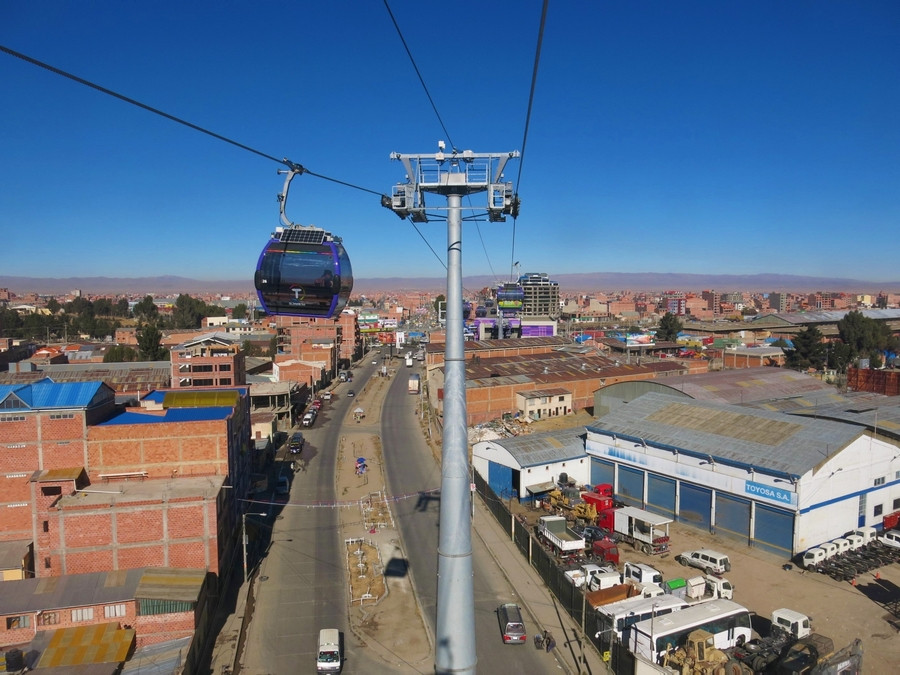

Pylône P7 :

Pylône P8 :

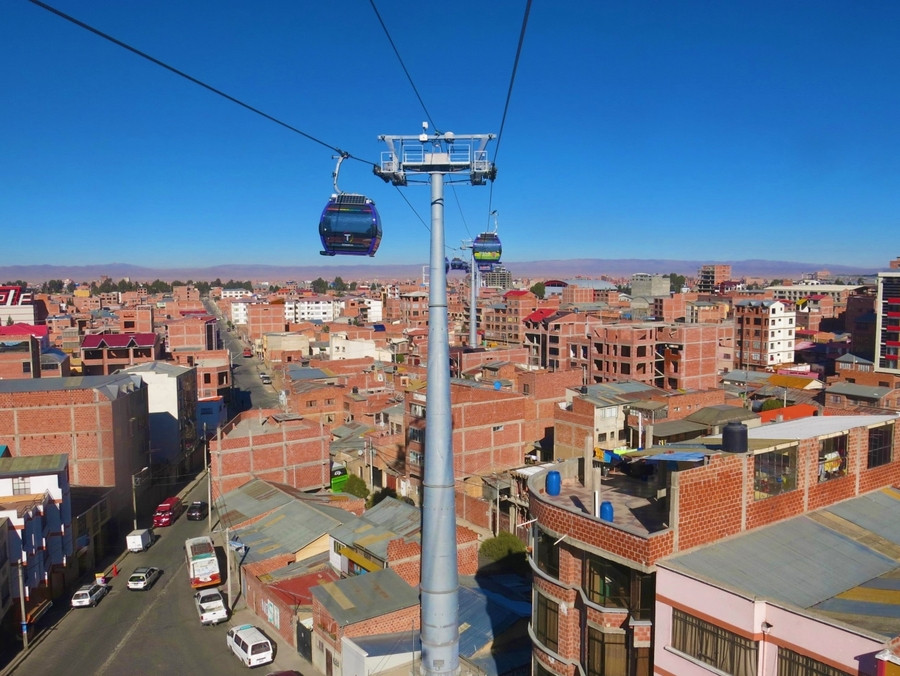

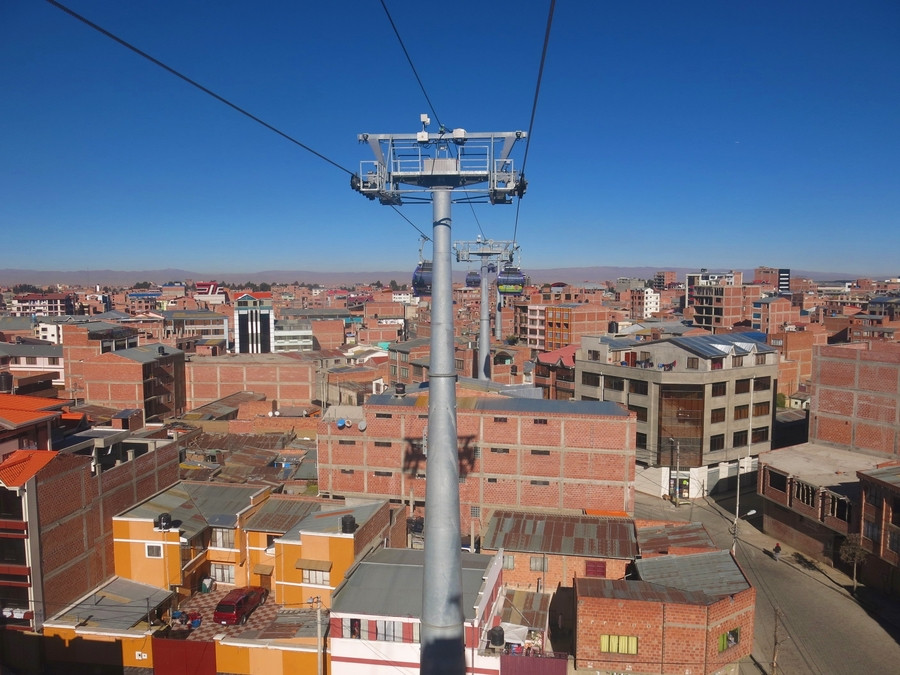

Pylône P9 :


Pylône P10 :

Pylône P11 :

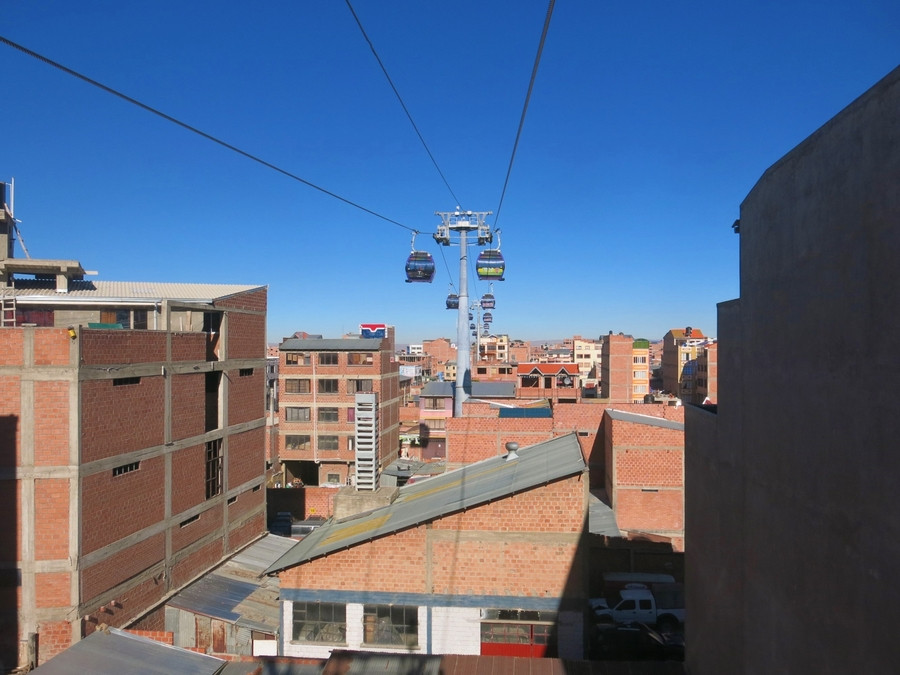

Approche...

... du pylône P12 :

Pylône P13...

... à double têtes :

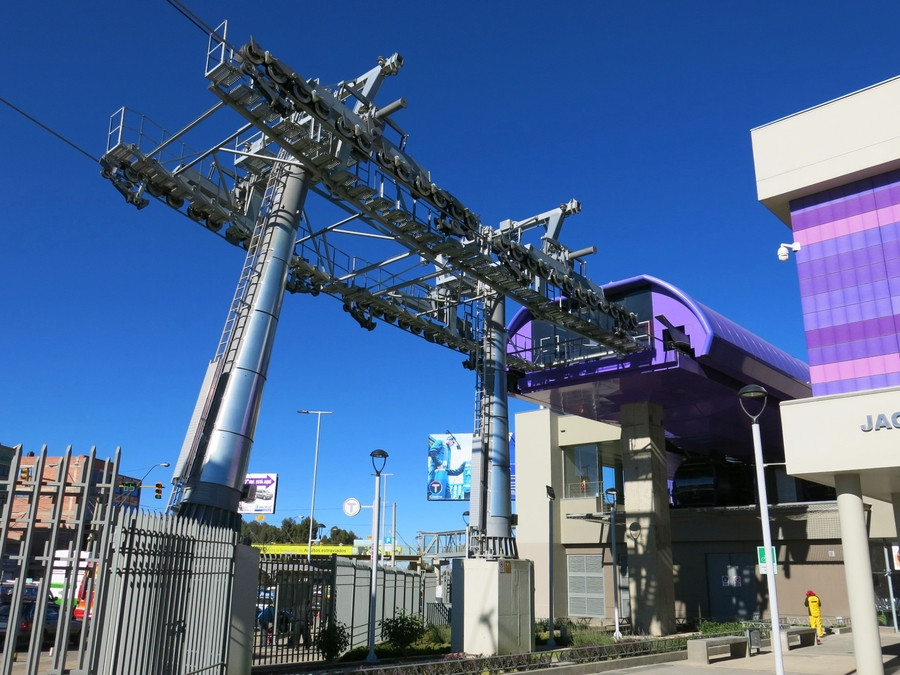

Les pylônes P14 et P15 :

Sur la droite le bâtiment qui accueil le garage :

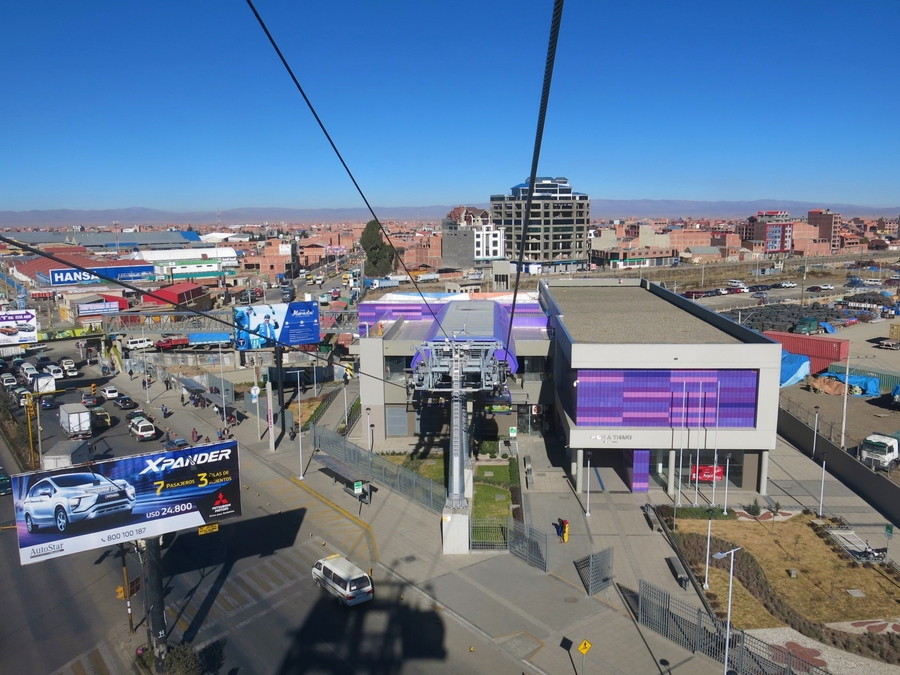

La gare Gare Jach'a Thaki (G2) : 6 de Marzo


La gare Jach'a Thaki est installée au centre de la ville d’El Alto. Techniquement il s’agit de la station motrice de l’appareil. A noter la présence du garage qui permet le rangement de l’ensemble de la ligne.

Une cabine arrive en gare amont :

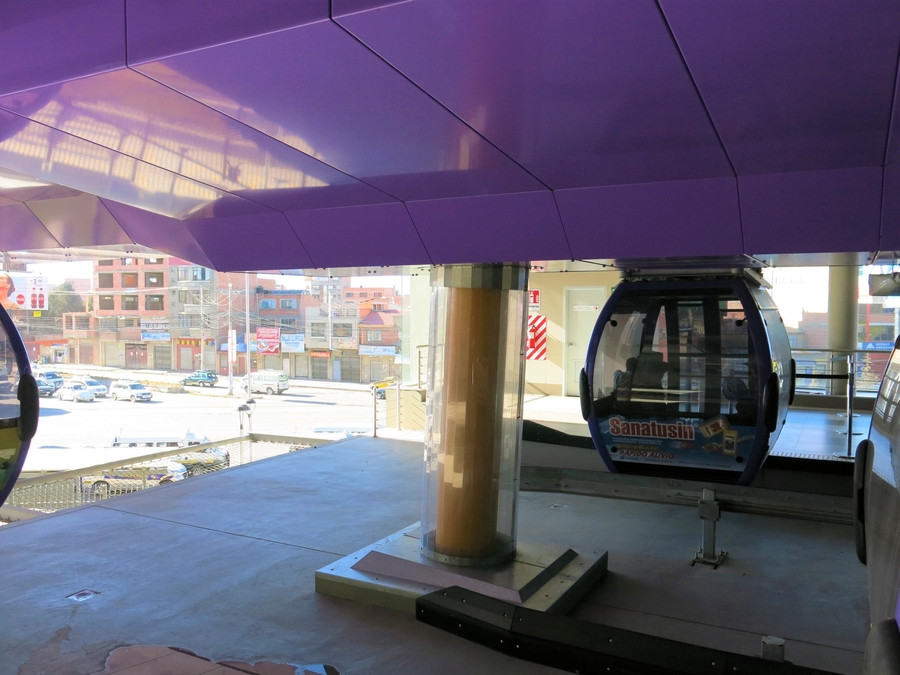

Le quai de débarquement :

L'arbre lent reliant la poulie motrice à la machinerie :

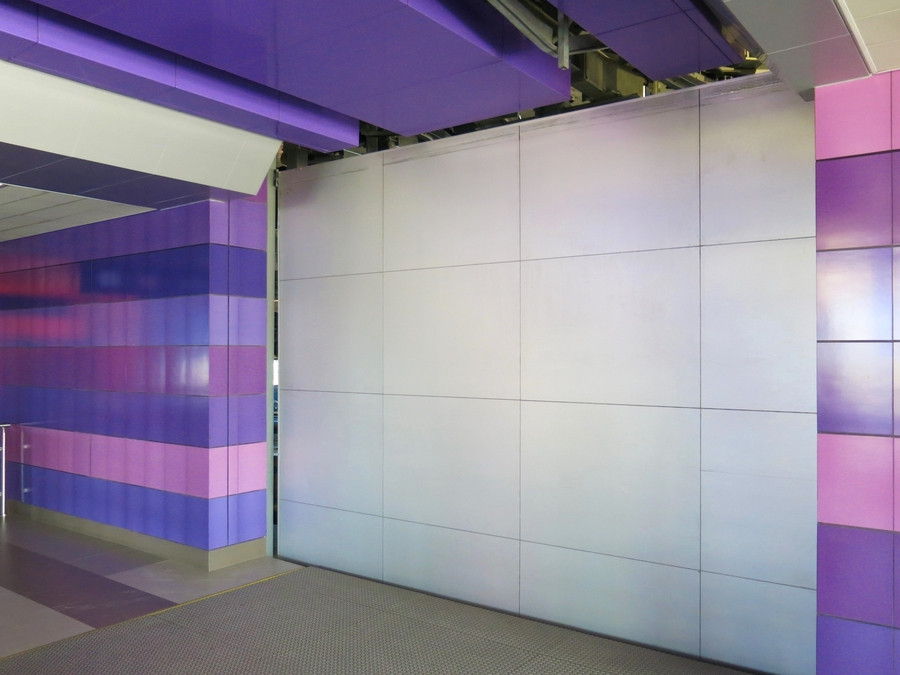

La porte d'accès du garage :

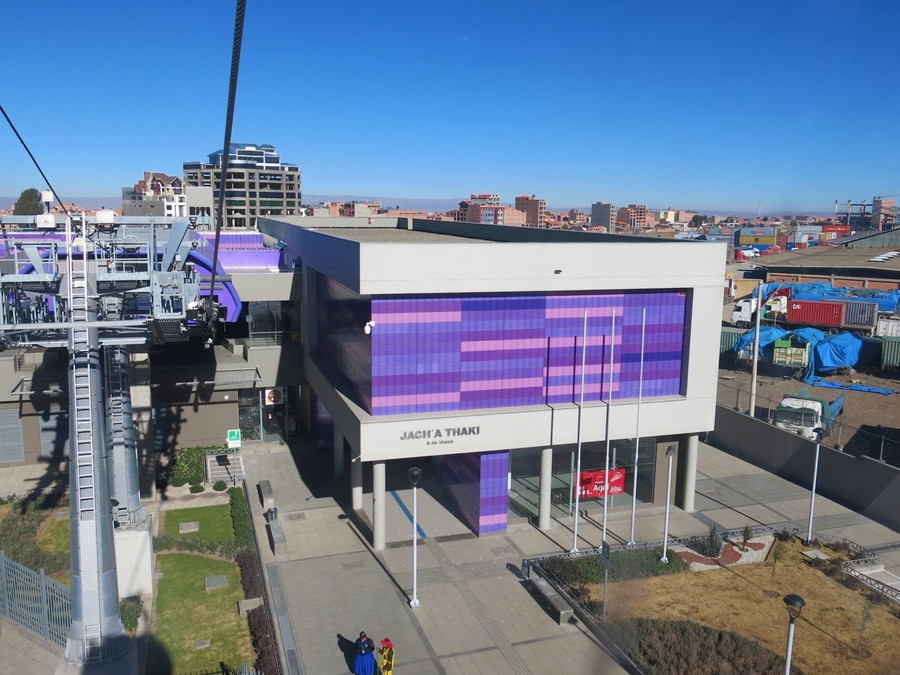

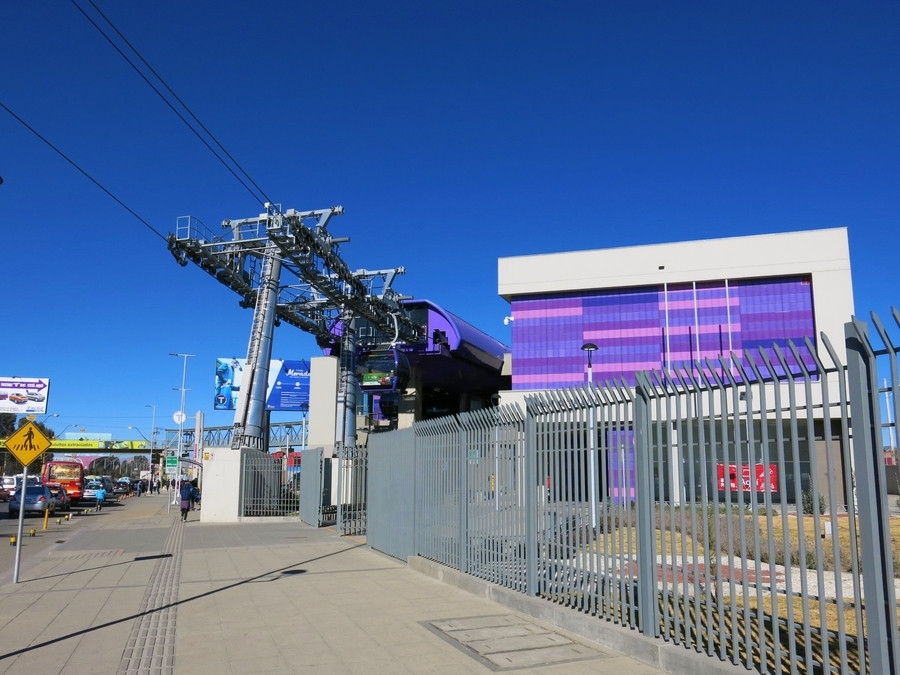

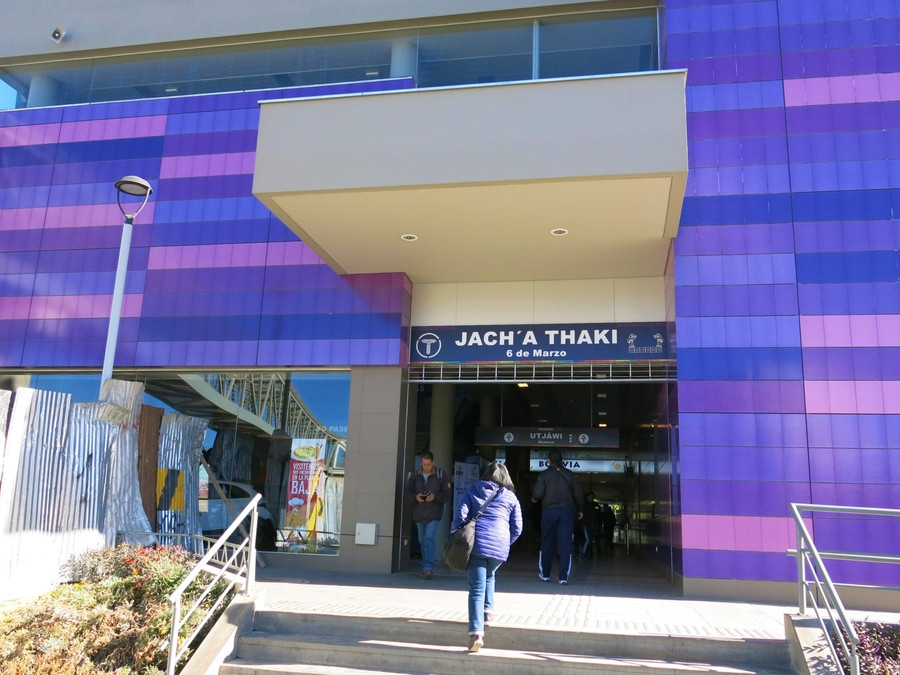

Les entrées dans le bâtiment de la gare Jach’a Thaki :

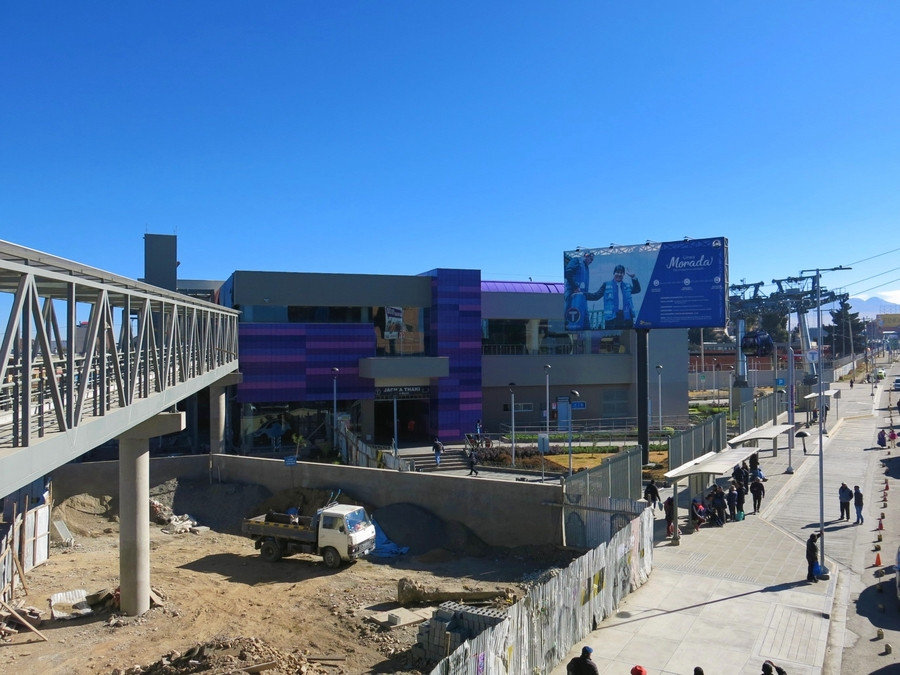

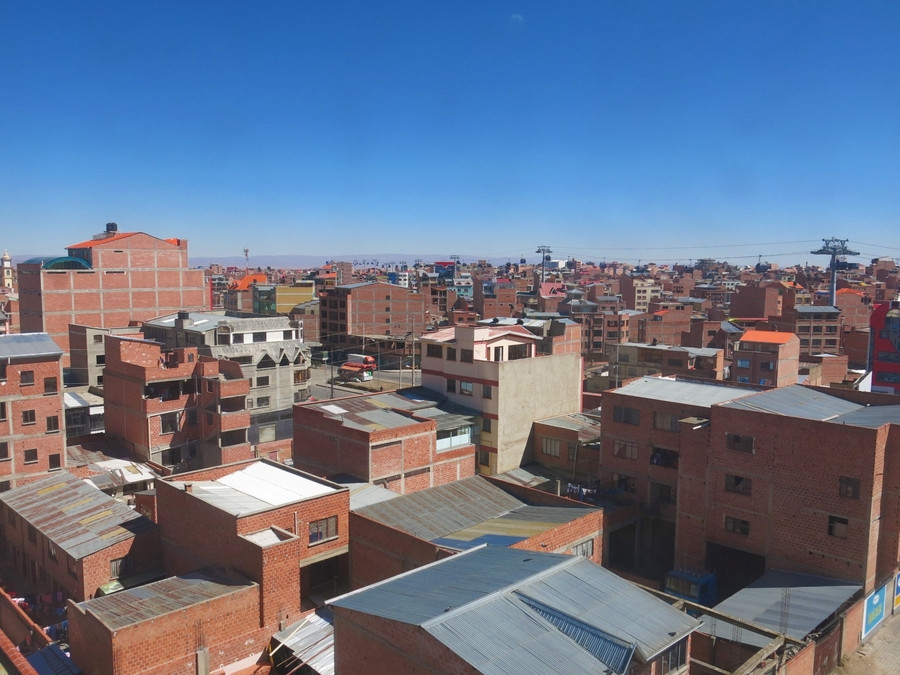

Vues autour de la gare Jach'a Thaki :


Les véhicules :


Comme sur les autres appareils du réseau Mi Teleférico, la Línea Morada II est équipée de cabines Omega IV, dix places assises, fournies par l’entreprise suisse Cwa. On remarque que les 87 cabines disposent des nombreuses caractéristiques typiques des appareils urbains : à savoir un système de communication avec le conducteur, des aérations grillagées, un éclairage au plafond et une alimentation électrique assuré par des panneaux photovoltaïques.

Une cabine dans le contour :

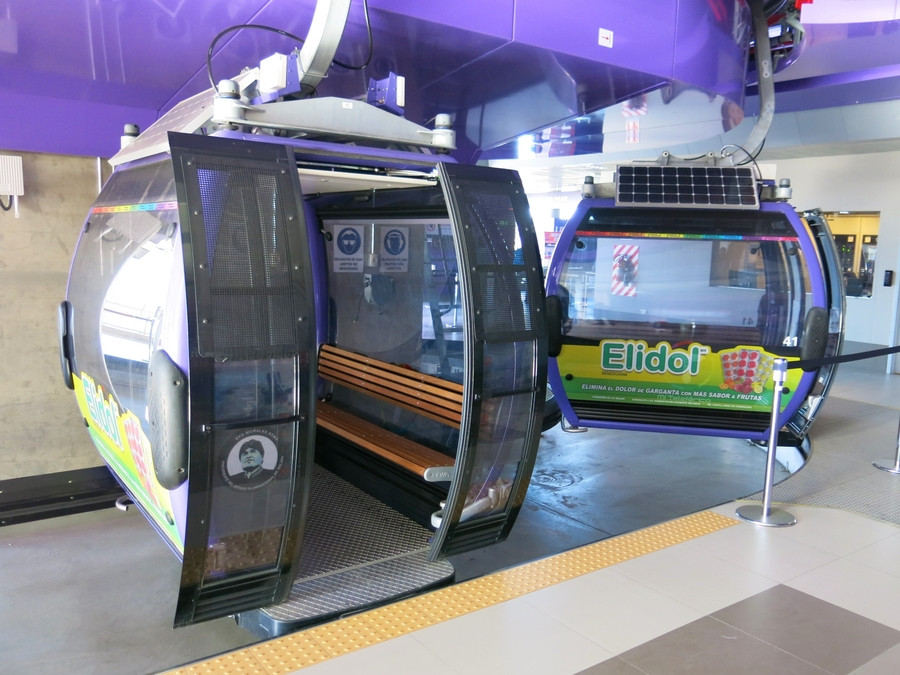

Une cabine avec portes ouvertes :

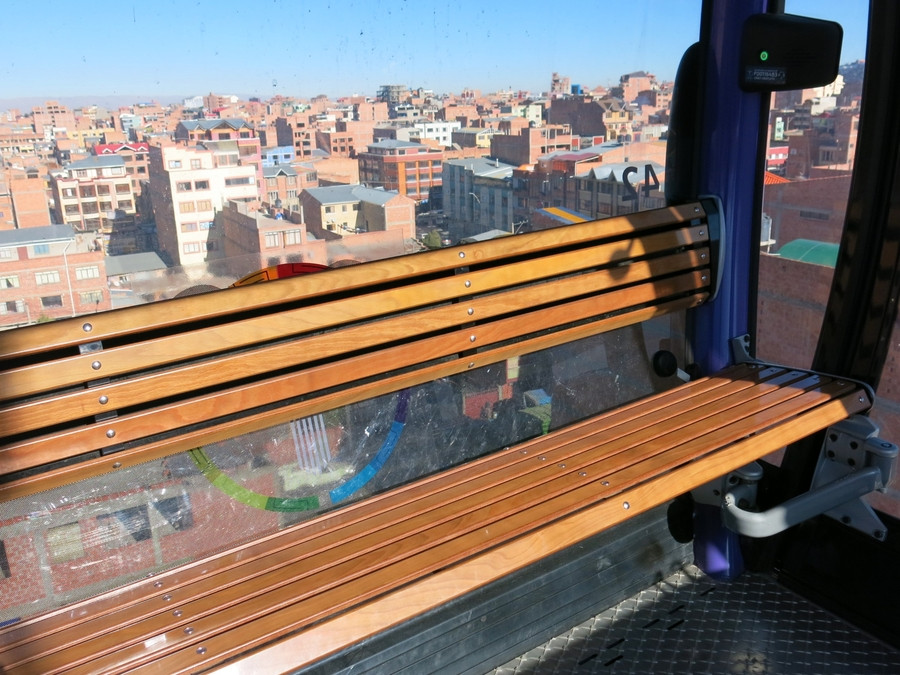

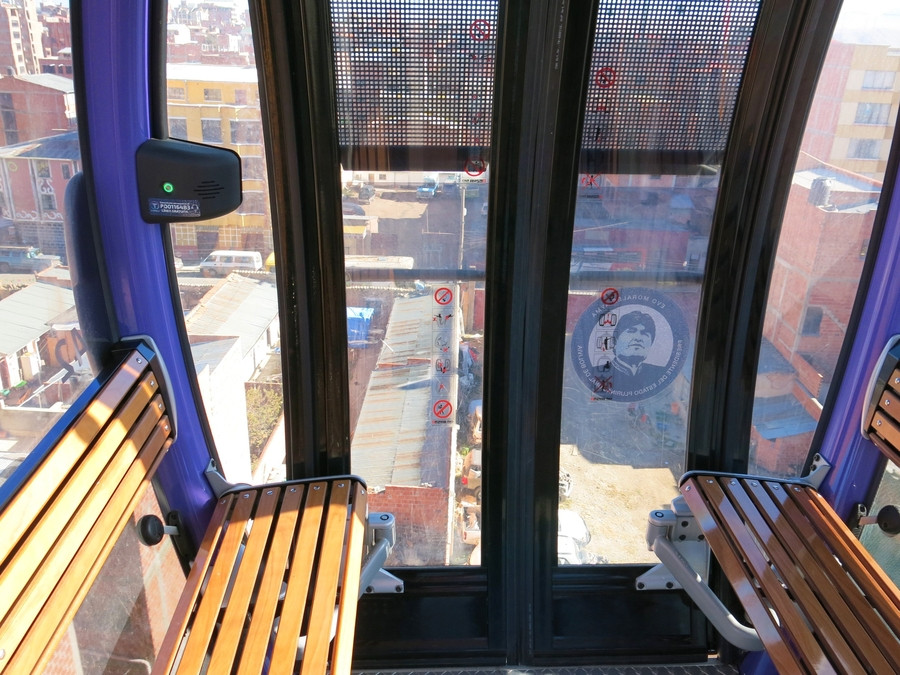

Une banquette de cinq places non rabattable :

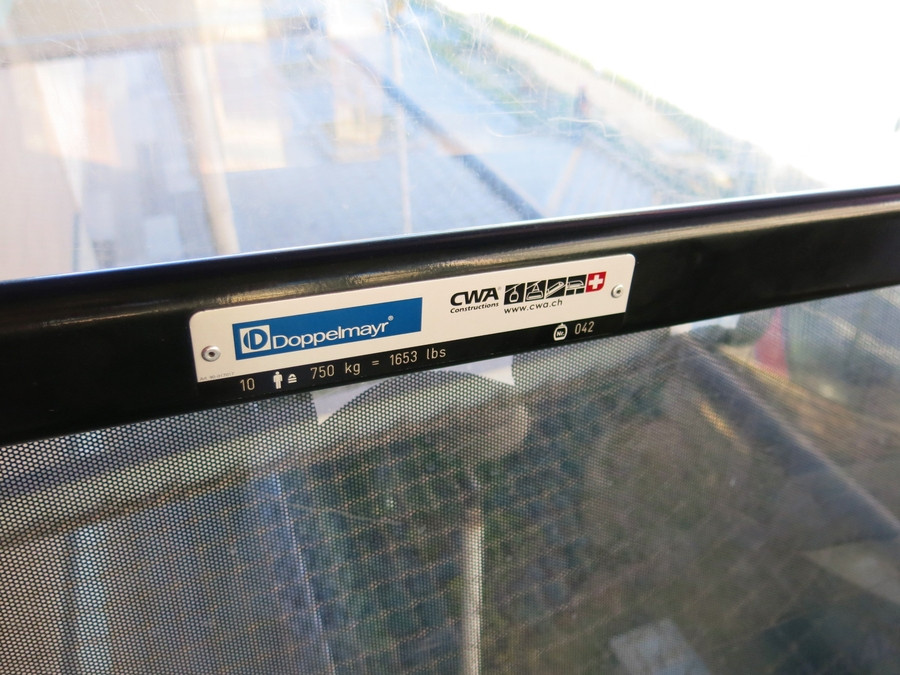

La plaque des constructeurs :

Les pictogrammes de sécurité :

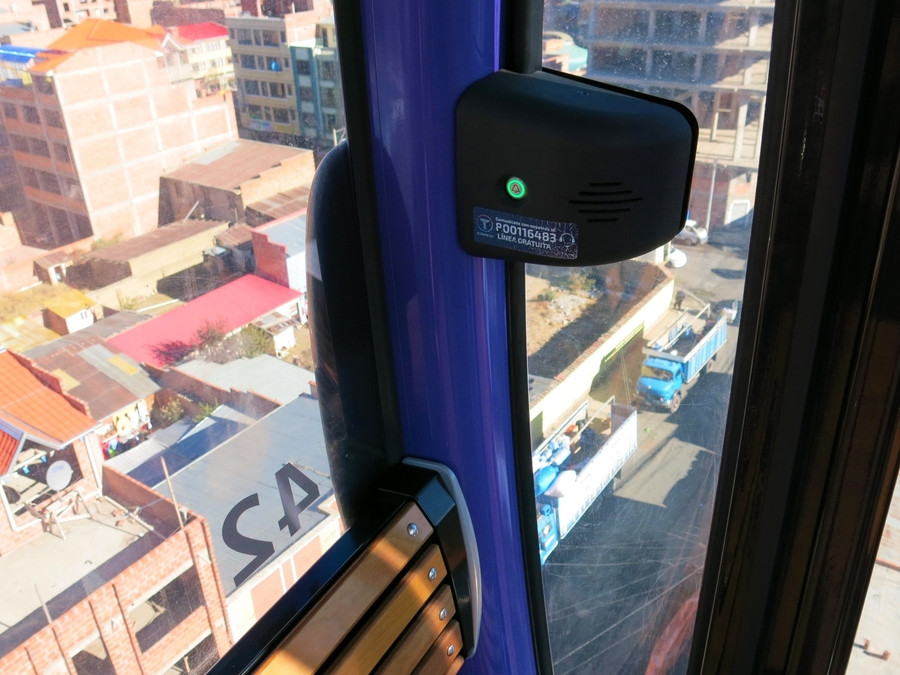

Le boitier d'appels vers l'opérateur :

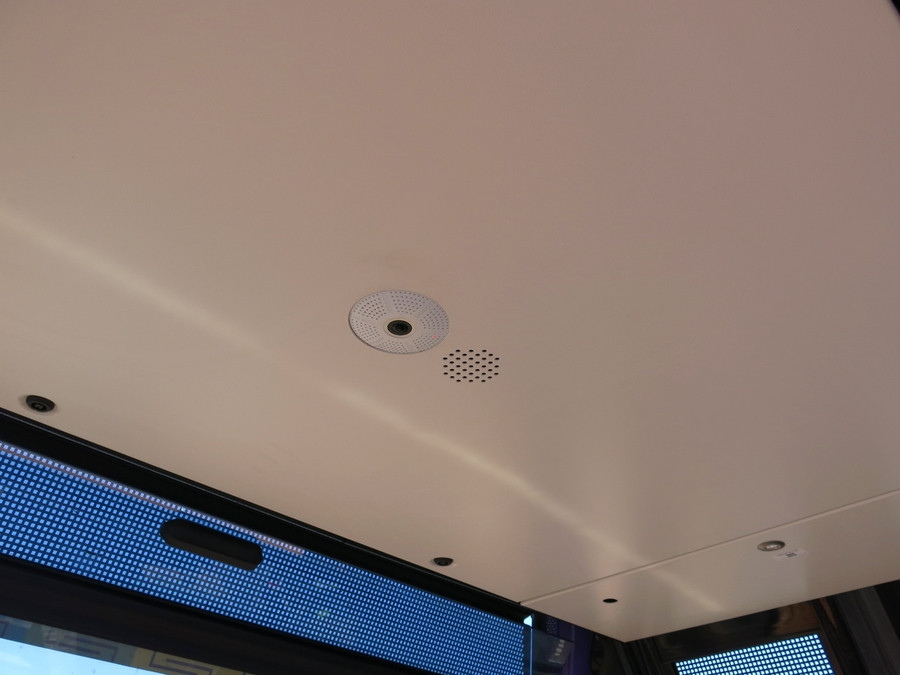

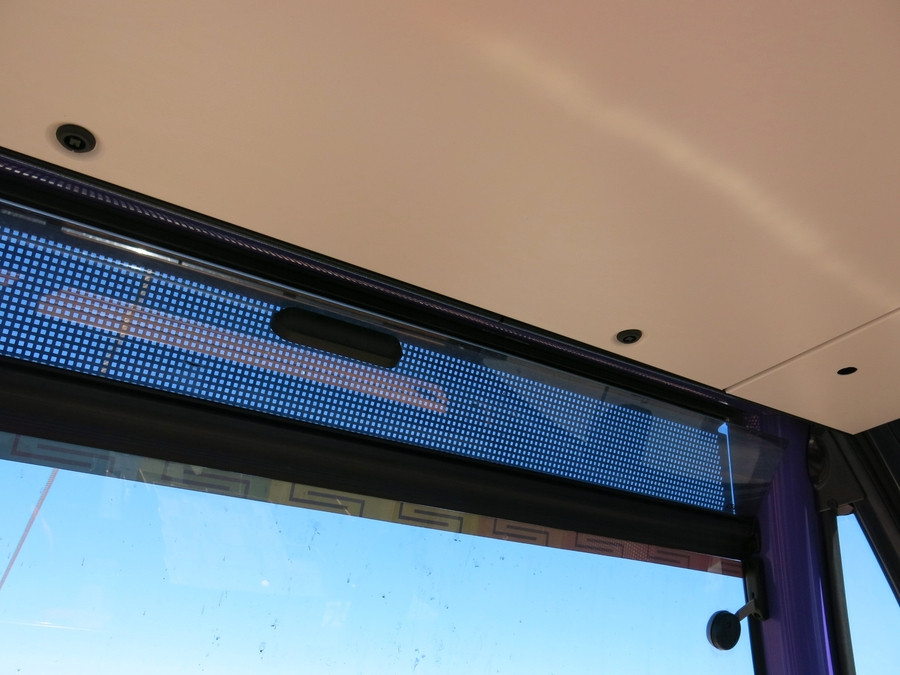

Le haut-parleur et la caméra de surveillance :

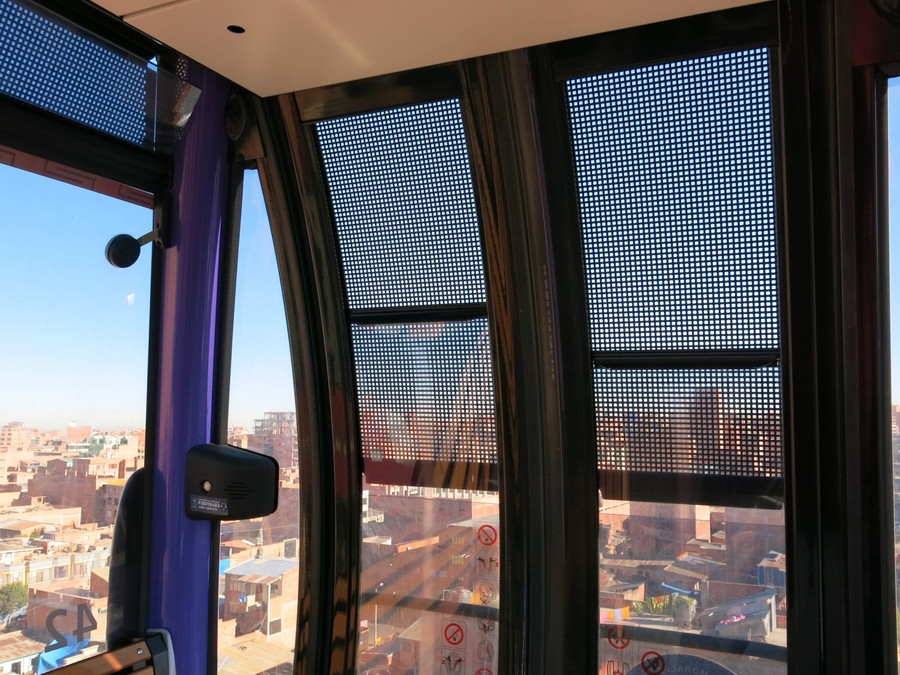

Une aération grillagée sur la façade :

Les aérations des portes :

Autres photos :

Un grand panneau annonçant les investissements pour les deux télécabines Morada :

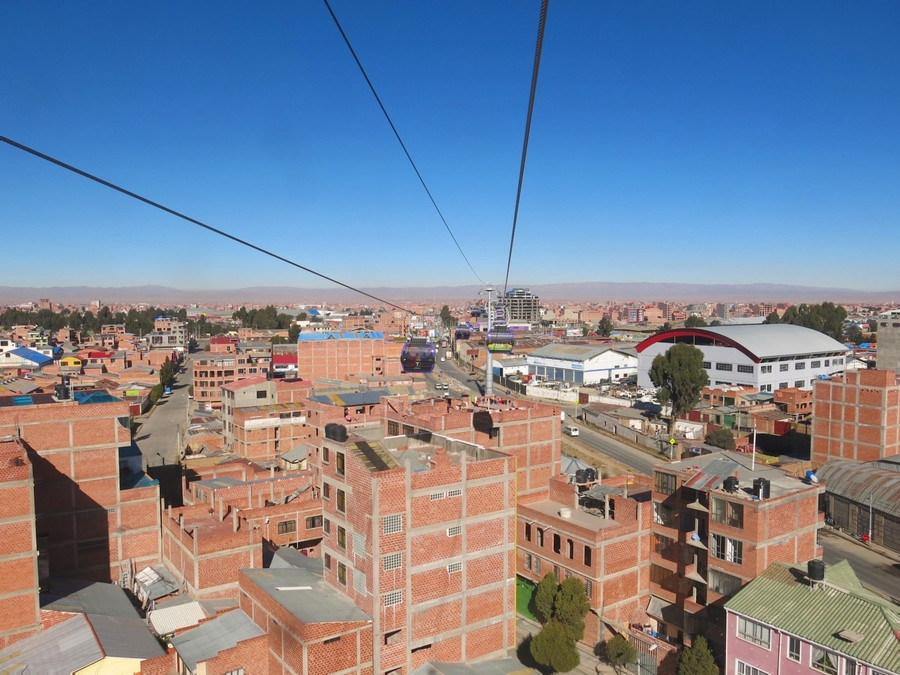

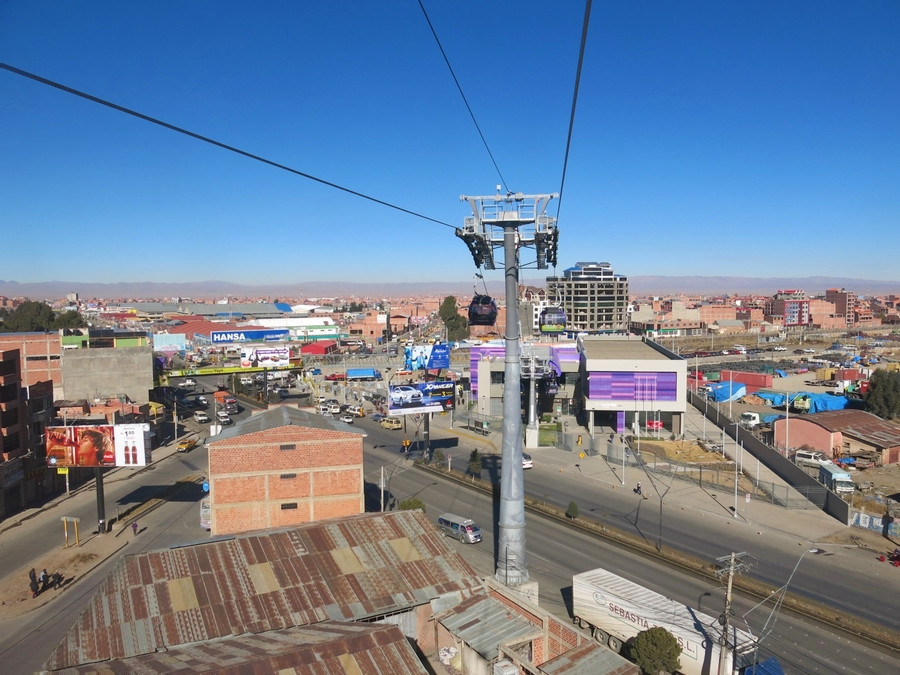

La ligne en quasi intégralité :



Textes et mises en pages :
A'sa-2 et Rodo_Af
Photos : Rodo_Af
