Introduction et historique
Auteur de ce reportage : 10sami52
Section écrite le 04/01/2019 et mise à jour le 16/01/2019
(Mise en cache le 16/01/2019)

Dans ce reportage, je vous présente la



Leysin

^^Cliquer sur le logo pour accéder au descriptif de la station^^

La TCD4 Leysin-Berneuse

Cette télécabine fut construite en 1956 par la firme suisse Müller. Il s'agit de l'une des premières installations de la station vaudoise. Elle fut le théâtre d'un triste accident en février 1990, qui a coûté la vie à un jeune skieur norvégien. Cet accident fut causé par la sortie d'une cabine du système d'entrainement : elle s'est renversée sur le sol, fauchant le jeune skieur, descendu de la cabine précédente. Source: Article 24heures du 19 Janvier 2010.
Elle fut donc remplacée par la télécabine 6 places que nous connaissons aujourd'hui.

    Caractéristiques administratives:

    TCD-Télécabine à attaches débrayables: Leysin - Berneuse
    Exploitant: TéléLeysin SA
    Constructeur: GMD Müller
    Année de construction: 1956
    Année de démontage: 1992

    Caractéristiques d’exploitation:

    Saisons d'exploitation: Hiver/Eté
    Capacité: 4 personnes
    Débit: 530 personnes/heure
    Vitesse d'exploitation maximale: 2.3 m/s
    Sens de la montée: Gauche
    Nombre de pylônes: 15

    Caractéristiques géométriques:

    Altitude aval: 1333 m
    Altitude amont: 2040 m
    Dénivelé: 707 m
    Longueur développée: 1888 m
    Temps de trajet: 10 min

    Caractéristiques des cabines:

    Constructeur: Métalléger
    Nombre de places: 4 par cabine
    Dispositif d’accouplement: Pince C Müller à crémaillère
    Nombre de véhicules/suspentes: 36

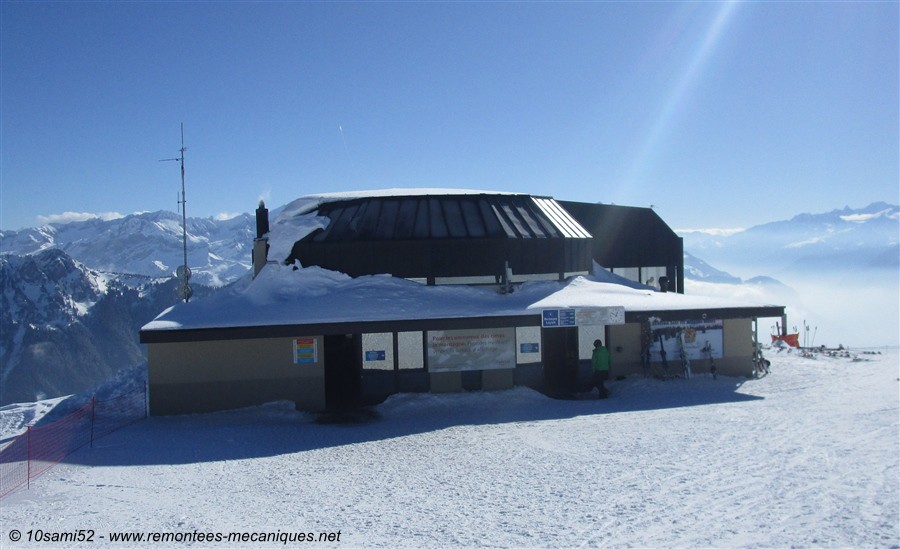

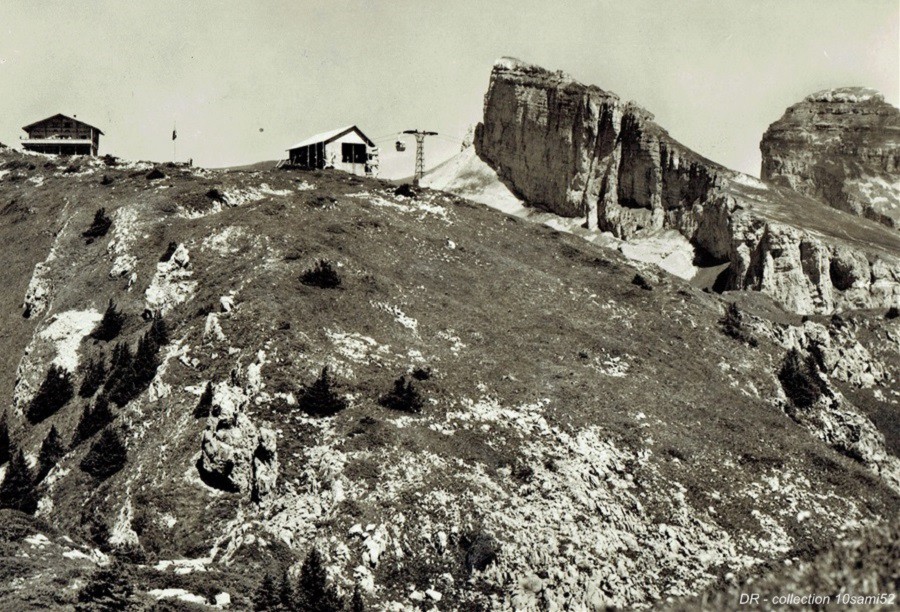

L'ancienne gare amont et l'ancien restaurant de la Berneuse

Vue sur une cabine approchant la gare amont

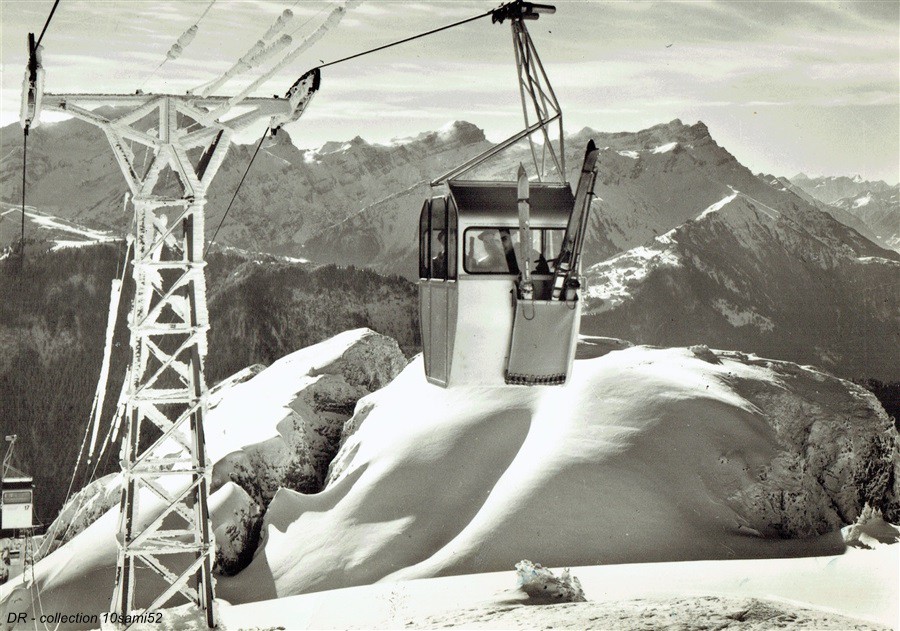

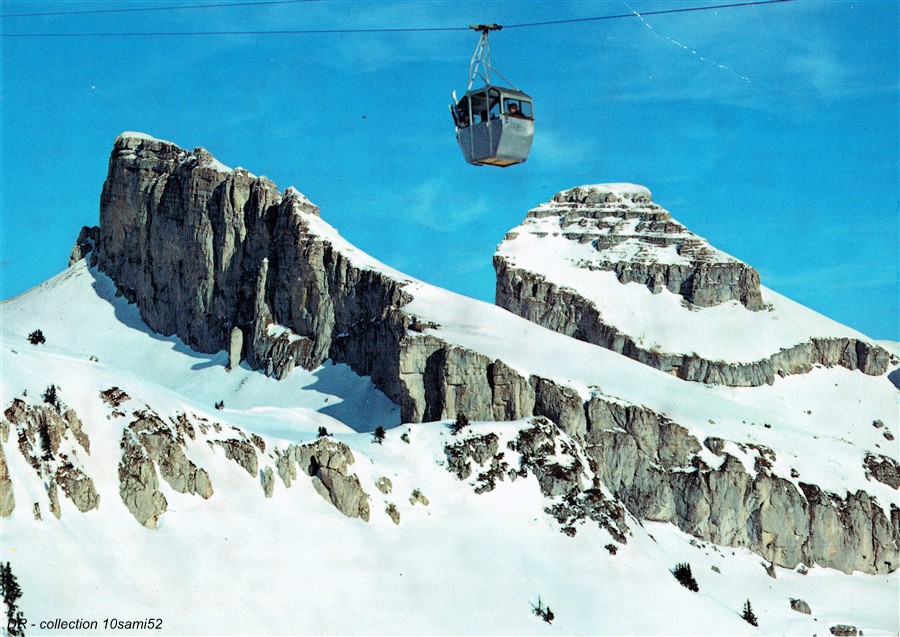

Une cabine et la Tour d'Aï et la Tour de Mayen

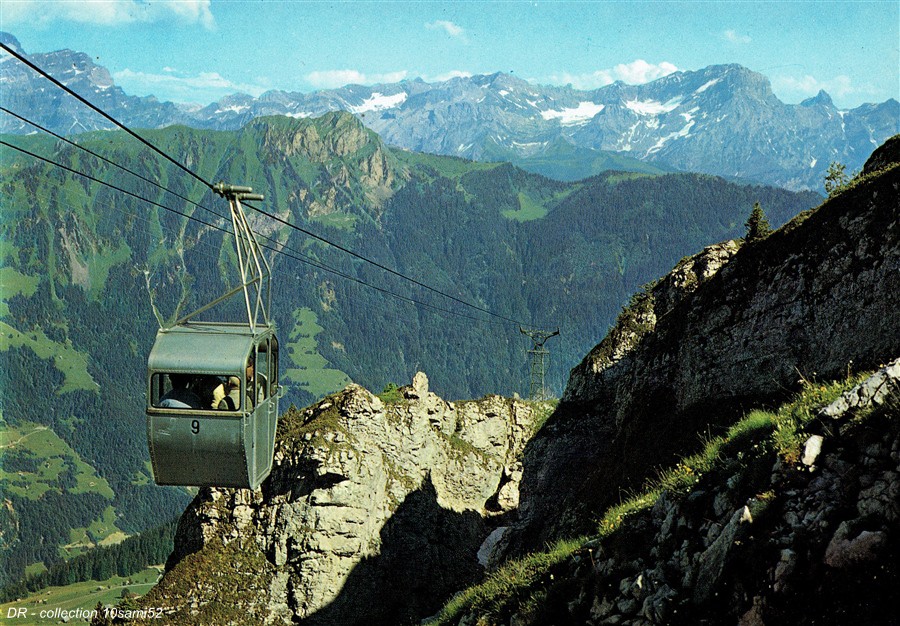

Une cabine survolant un ravin

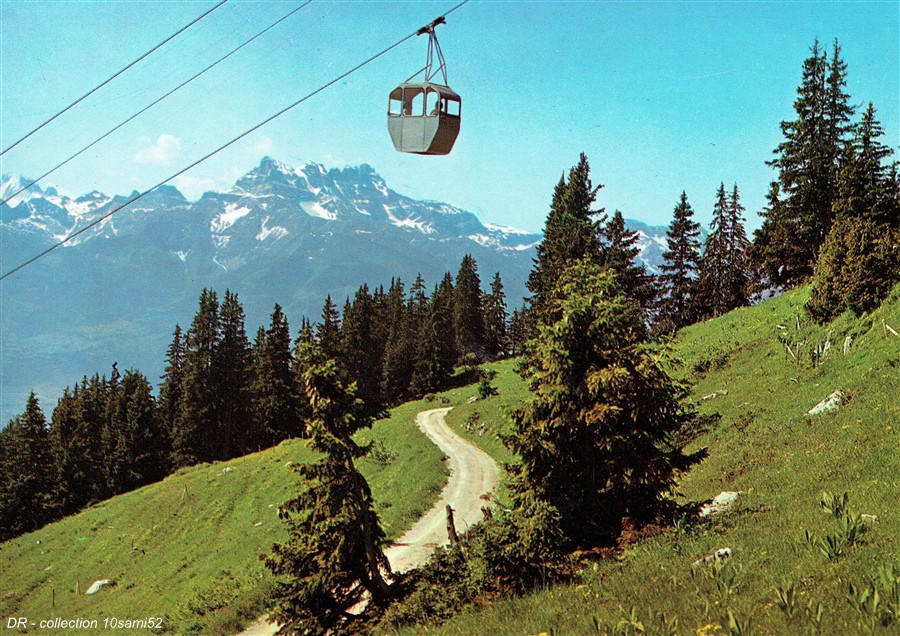

Une cabine et les Dents du Midi


La télécabine en général
Auteur de ce reportage : 10sami52
Section écrite le 05/01/2019 et mise à jour le 16/01/2019
(Mise en cache le 16/01/2019)

La TCD6 Leysin-Berneuse

Cette télécabine fut construite en 1992 par la firme suisse WSO Städeli Lift. Il s'agit de la dernière des quatre télécabines 6 places construite par ce constructeur, avant qu'il ne soit repris par Garaventa quelques années plus tard.
Elle est une des portes d'entrée du domaine skiable. Même si le télésiège 4 places Leysin-Aï est aussi un autre point d'accès. Cette dernière est plus prisée par les skieurs le matin. Si bien même, il faut attendre avant de monter dans les cabines alors que le télésiège tourne presque à vide.
La télécabine dessert les pistes de la Berneuse, à savoir des pistes bleues, rouges et noires. On peut accéder depuis la télécabine au télésiège fixe 4 places du même nom, au télésiège fixe 2 places Chaux de Mont et à leurs pistes respectives. On peut également emprunter la piste de retour en station.
Elle est également empruntée, à la montée ou à la descente, par les piétons ou clients du restaurant tournant le Kuklos. Elle facilite aussi l'accès aux personnes voulant profiter du panorama de la Berneuse.
En été, on peu accéder aux multiples chemins de randonnées qu'offre la région.

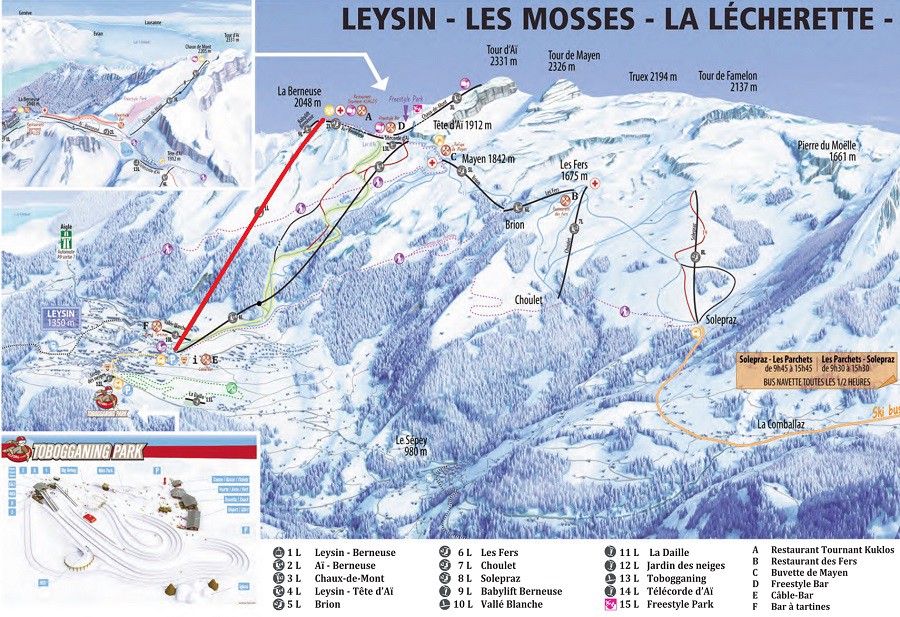

Situation sur le plan des pistes

    Caractéristiques administratives:

    TCD-Télécabine à attaches débrayables: Leysin - Berneuse
    Exploitant: TéléLeysin SA
    Constructeur: WSO Städeli Lift
    Année de construction: 1992

    Caractéristiques d’exploitation:

    Saisons d'exploitation: Hiver/Eté
    Capacité: 6 personnes
    Débit: 900 personnes/heure
    Vitesse d'exploitation maximale: 5 m/s
    Sens de la montée: Droite

    Caractéristiques géométriques:

    Altitude aval: 1336 m
    Altitude amont: 2041 m
    Dénivelé: 705 m
    Longueur développée: 1871 m
    Temps de trajet: ~7 min

    Caractéristiques techniques:

    Emplacement tension: Aval
    Type de tension: Hydraulique
    Emplacement motrice: Amont
    Nombre de pylônes: 17

    Caractéristiques des cabines:

    Constructeur: CWA
    Modèle: Omega S
    Nombre de places: 6 par cabine
    Dispositif d’accouplement: Pince bistable Städeli
    Nombre de véhicules/suspentes: 36

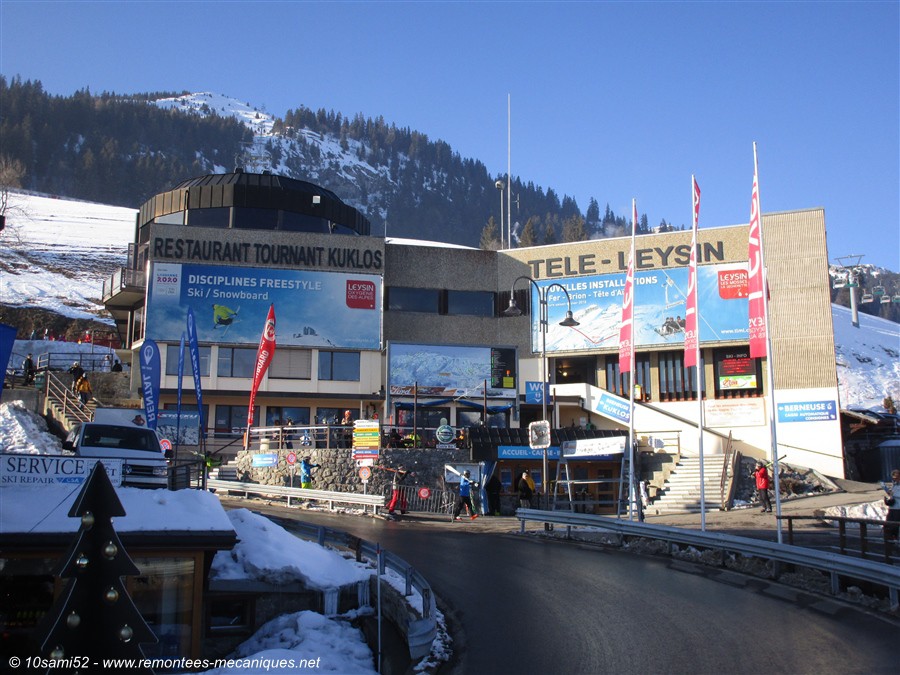

La gare aval

La gare est adjointe à celle du télésiège Leysin-Aï. Elle est située sur le haut du village. Elle accessible en voiture. Un parking est situé non loin de cette dernière. Elle accessible en train, mais il faut soit marcher, soit emprunter une navette. Car la gare ferroviaire de la ligne de l'Aigle-Leysin ne s’arrête pas au niveau de la gare aval.
Elle abrite les caisses et le garage de l'installation.

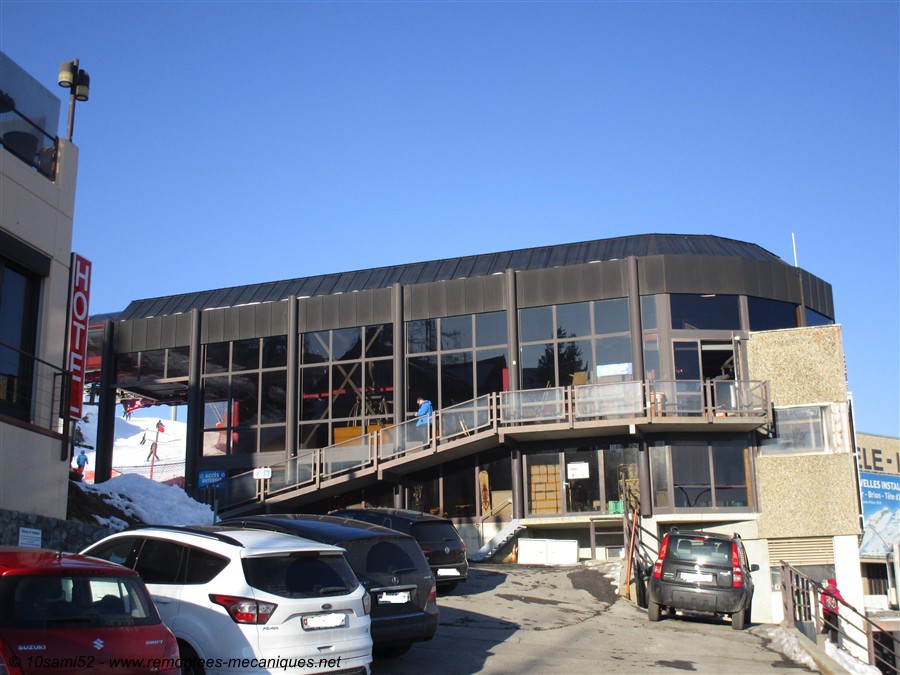

Vue depuis le chemin d'accès



Vue depuis l'arrivée de la piste du retour en station

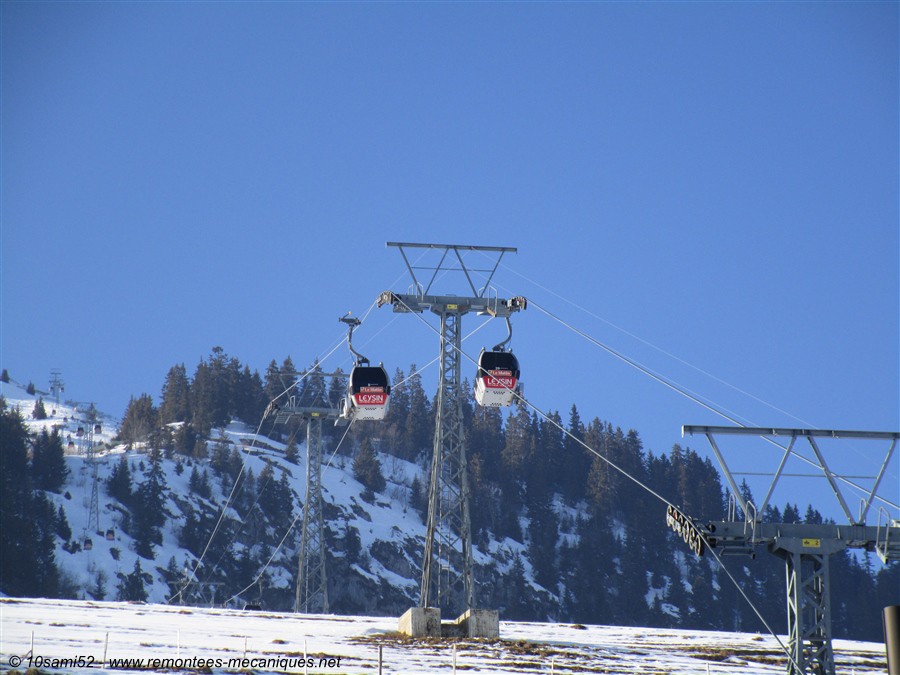

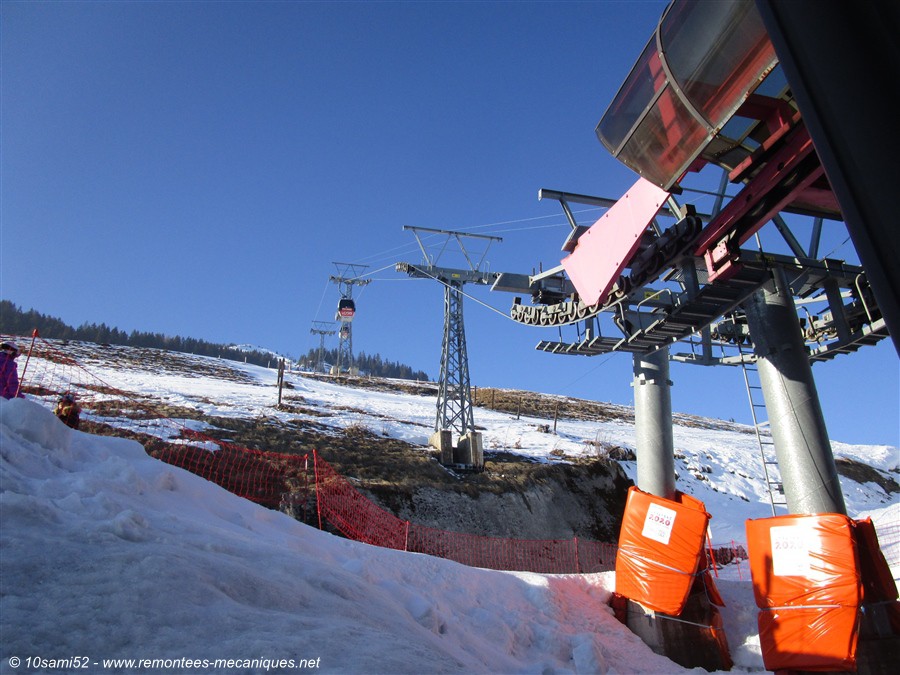

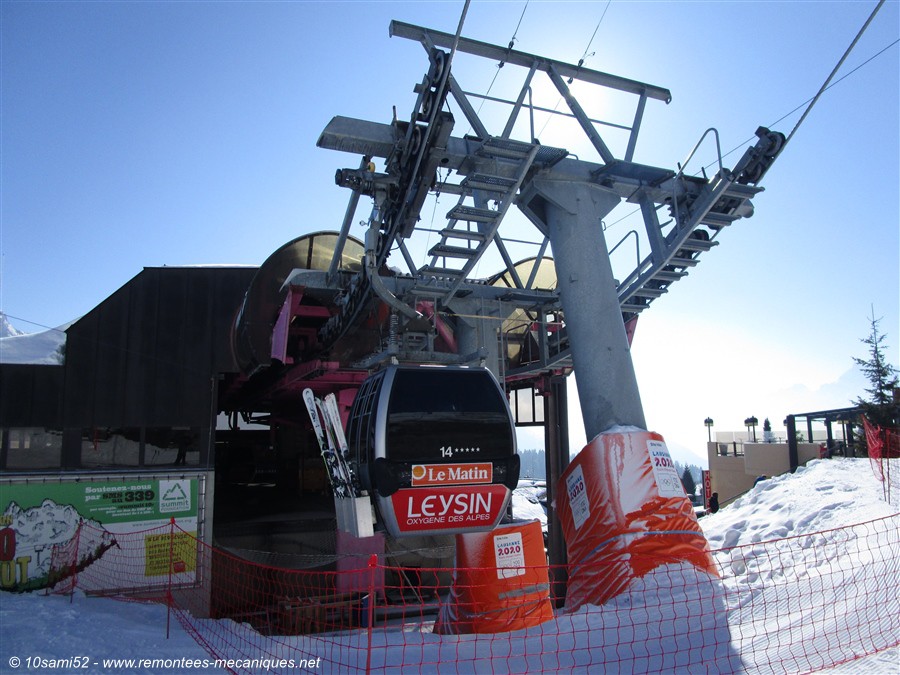

Vue sur la sortie de la gare avec les deux premiers pylônes compression

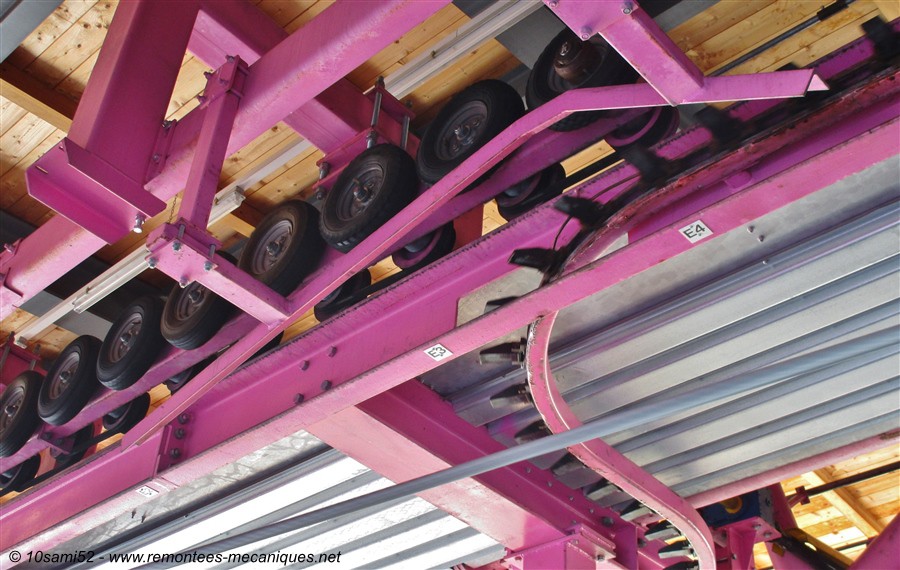

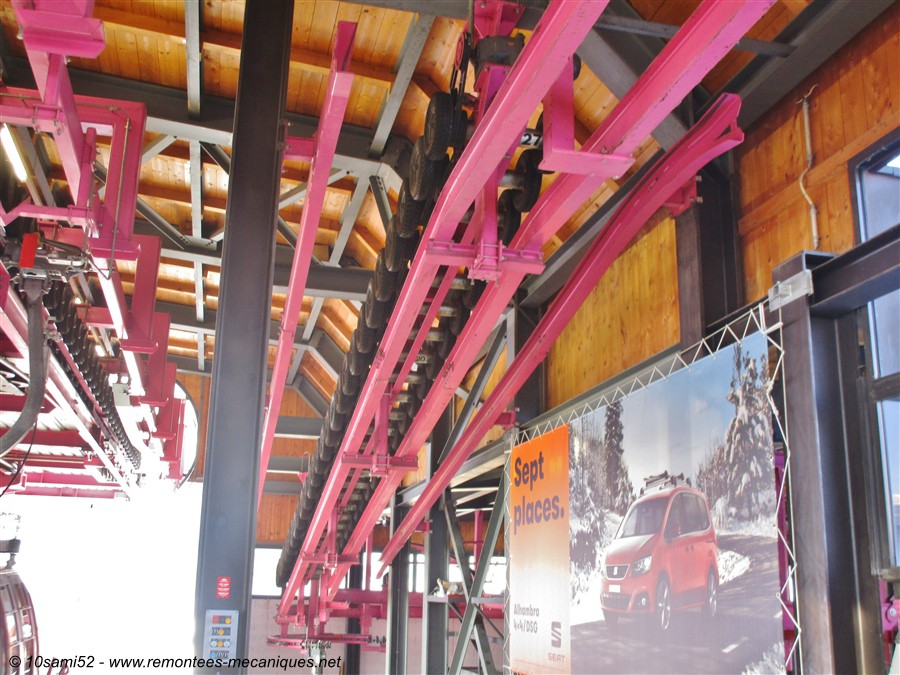

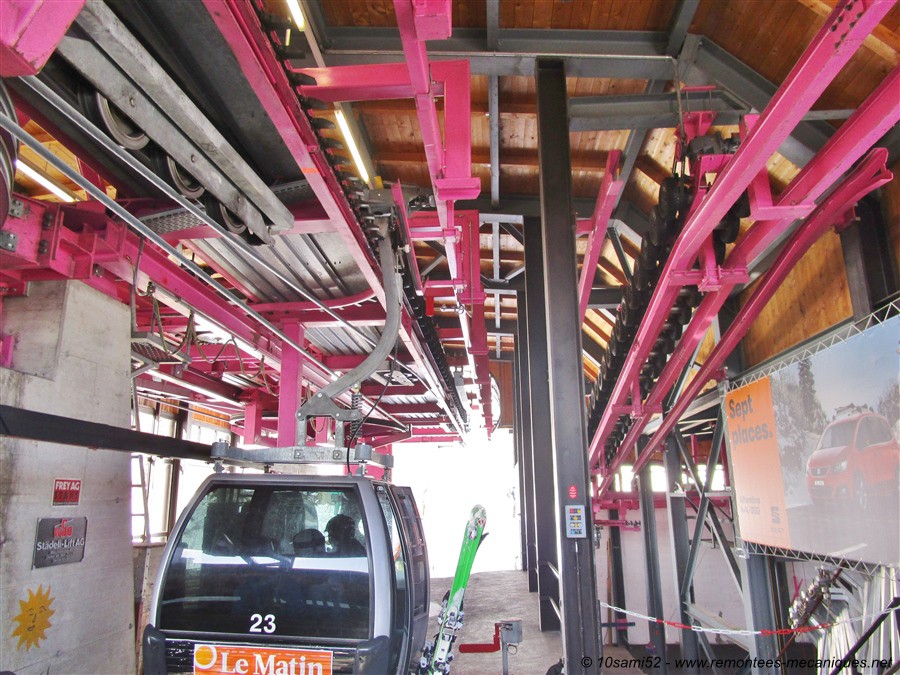

Vue intérieure côté ralentisseur

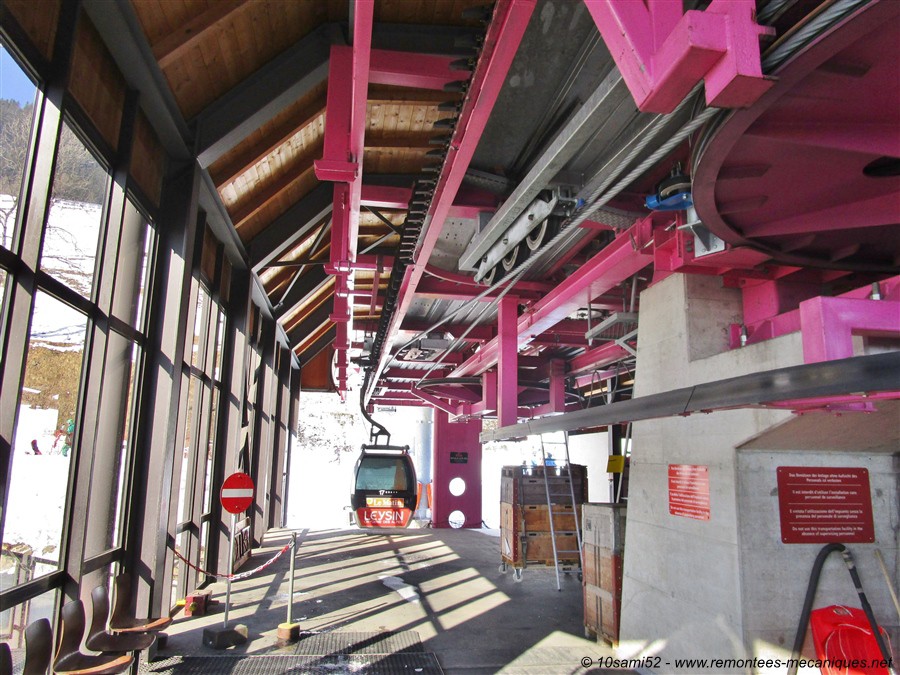

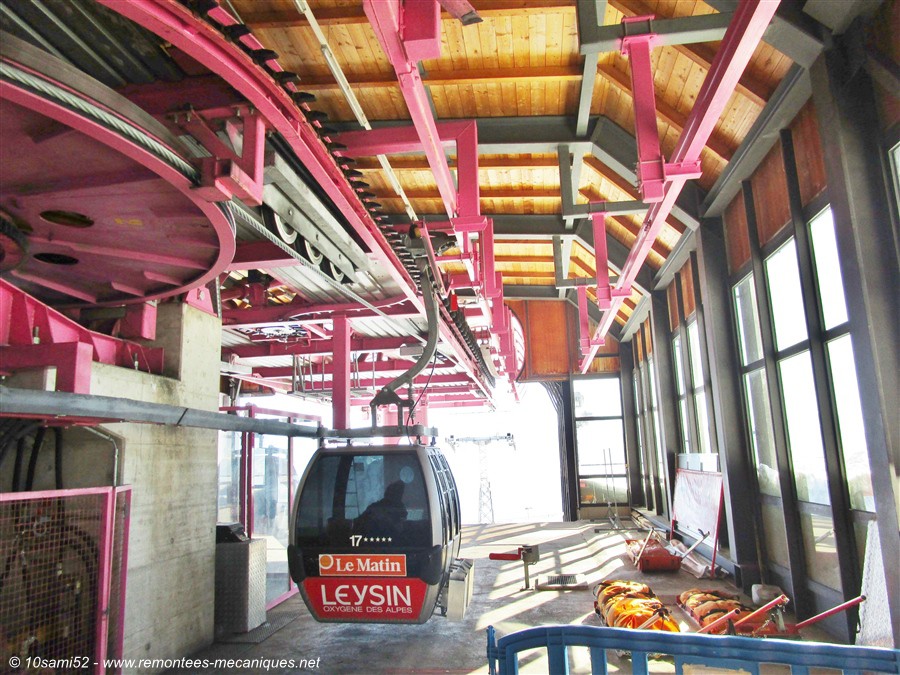

Le quai d'embarquement

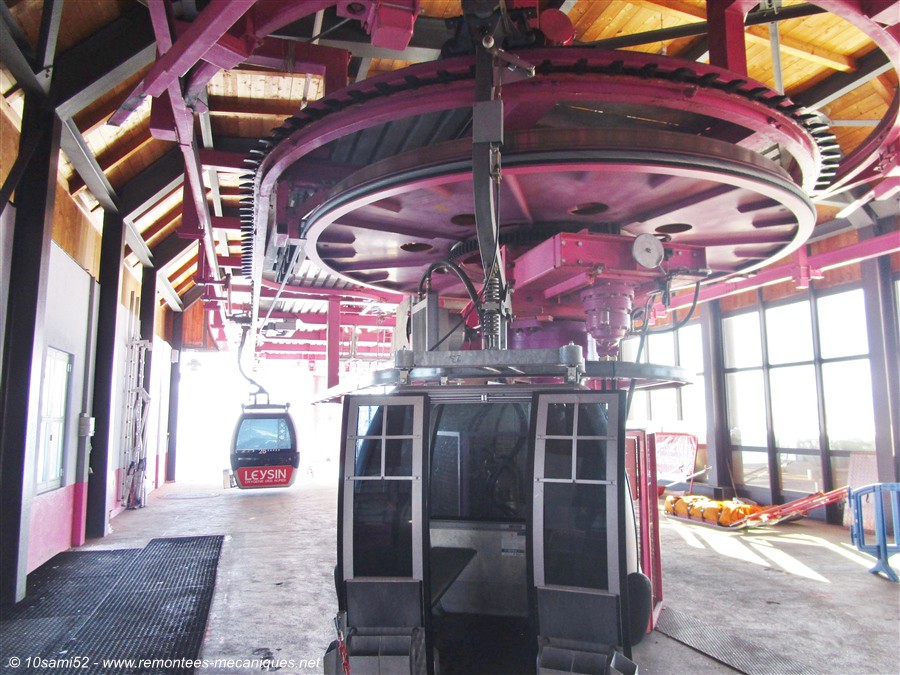

Le contour

Idem

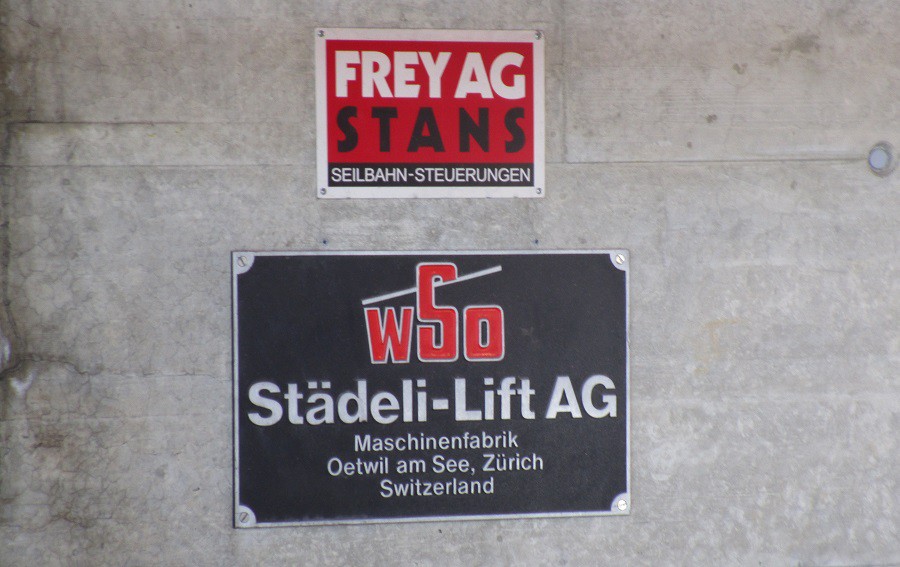

La plaque du constructeur

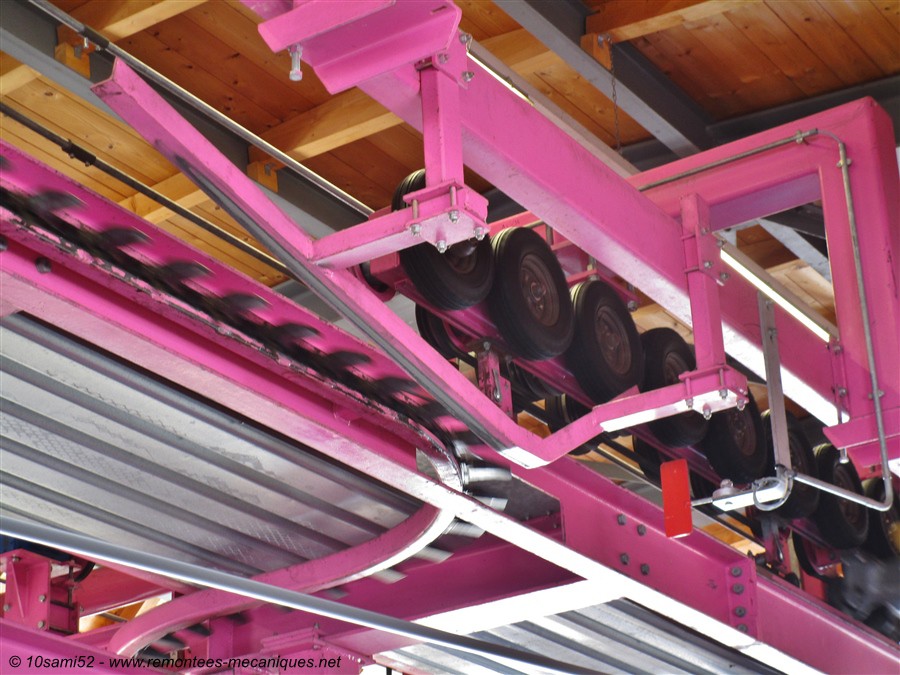

Vue côté lanceur

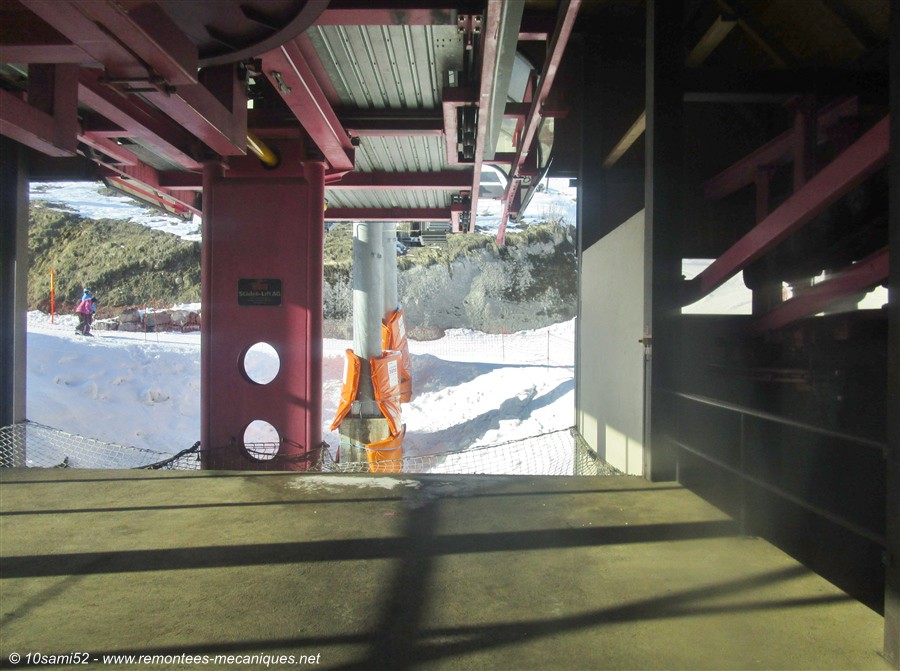

Sortie de la gare

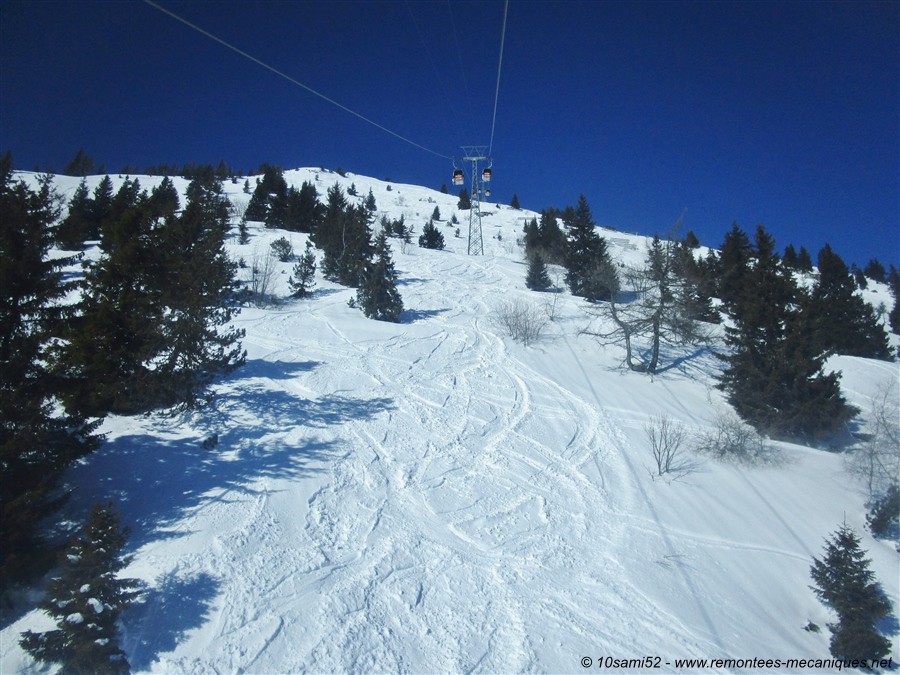

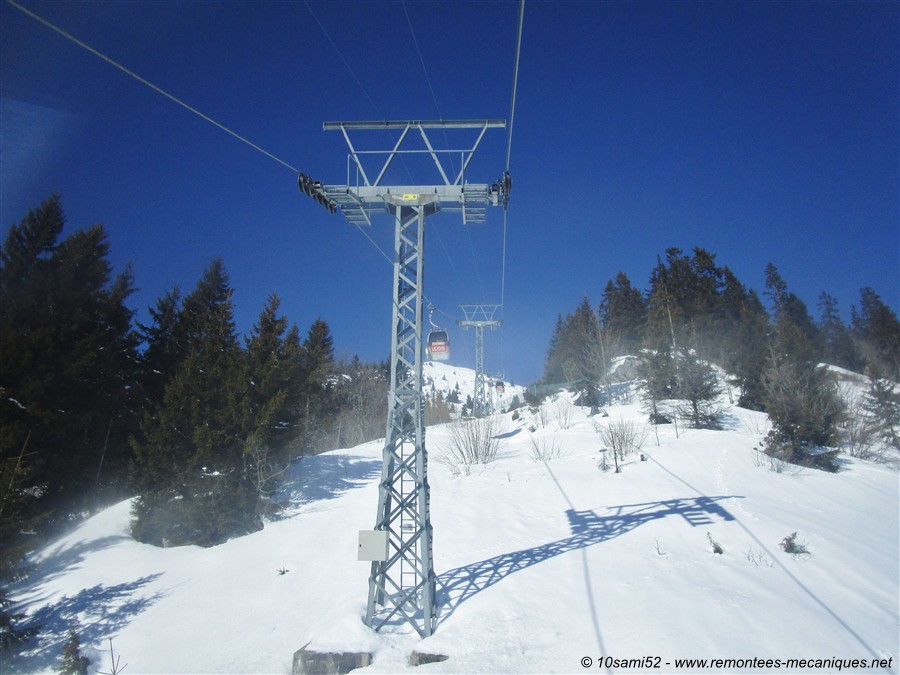

La ligne

La ligne, longue d'un peu moins de 2km, survole en premier lieu une prairie jusqu'au pylône n°6 qui inscrit une rupture de pente. En effet, la pente s'accentue et s'adoucit ensuite progressivement jusqu'en gare amont. La ligne, après ce pylône, traverse la forêt et survole une falaise. Puis, après le passage du pylône n°11, la ligne survole des prairies de montagne. Ensuite, après le pylône n°15, la ligne passe au-dessus d'un ravin en dévers, puis un fossé jusqu'au dernier pylône.

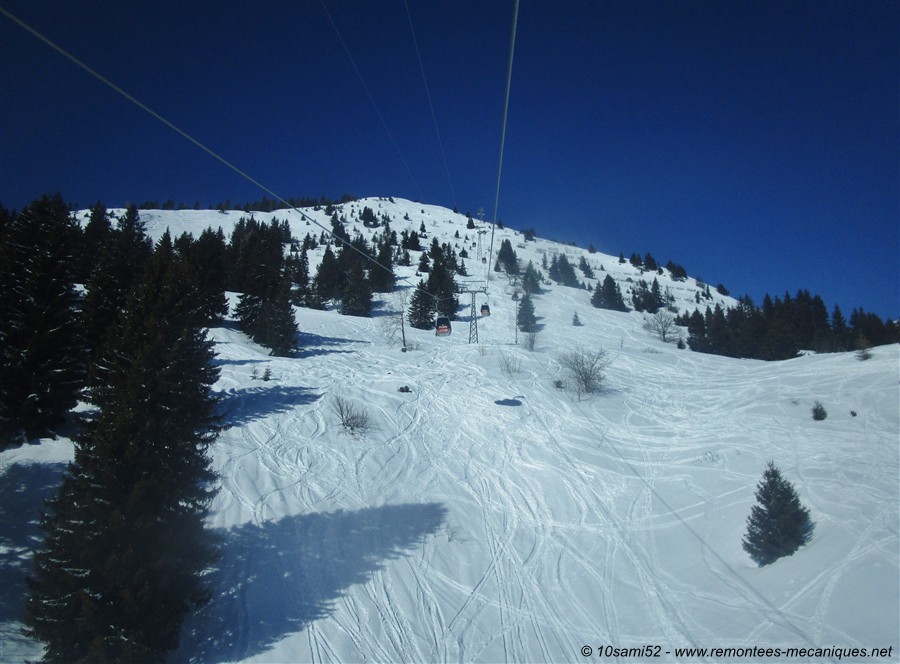

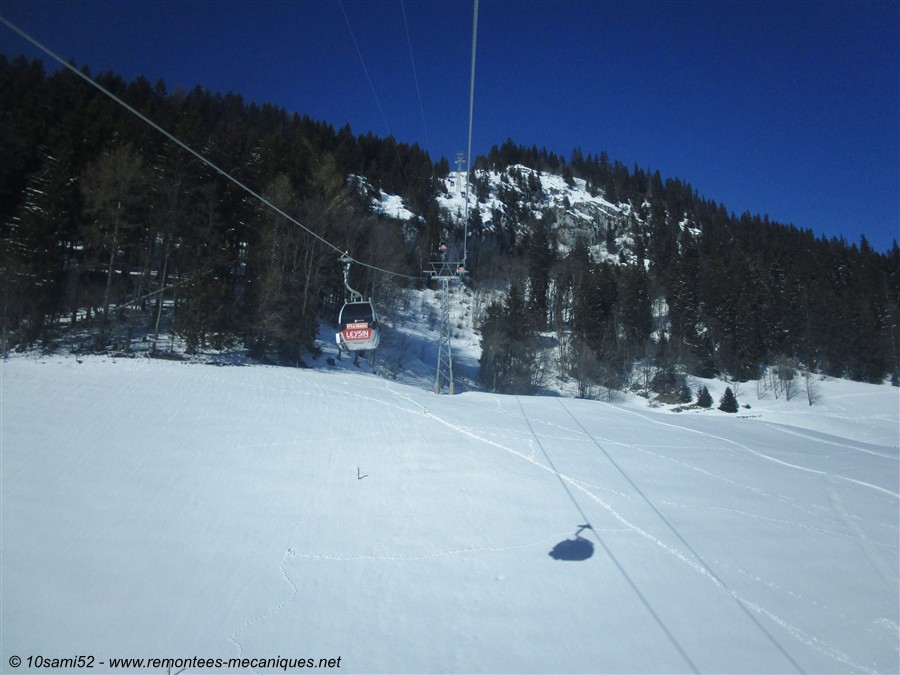

Vue d'ensemble de la ligne

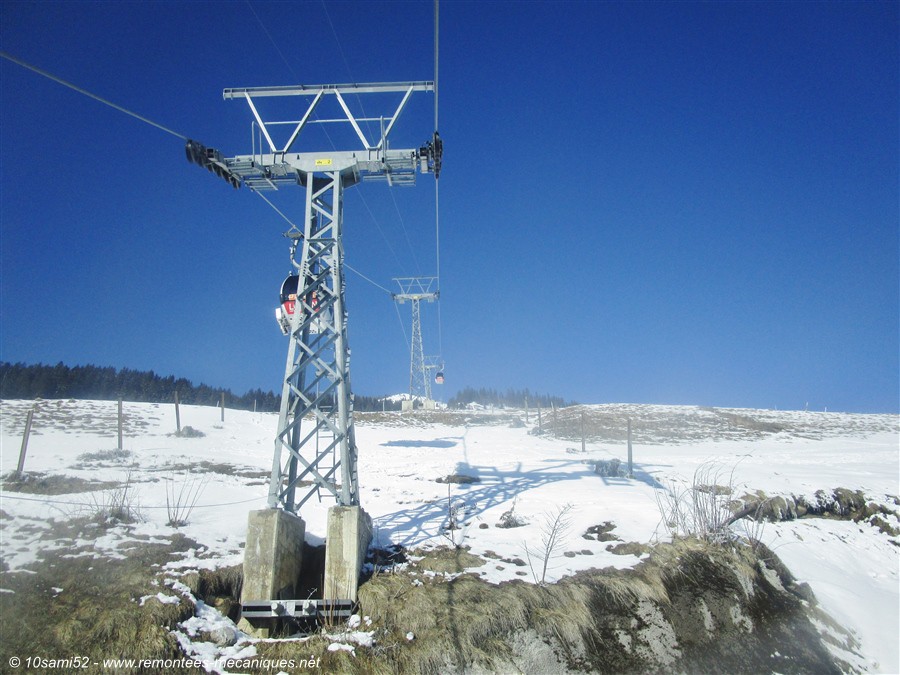

Vue sur les P1.1, P1.2 et les suivants. Nous remarquons que la pente entre le pylône 1.2 et 2 est importante.

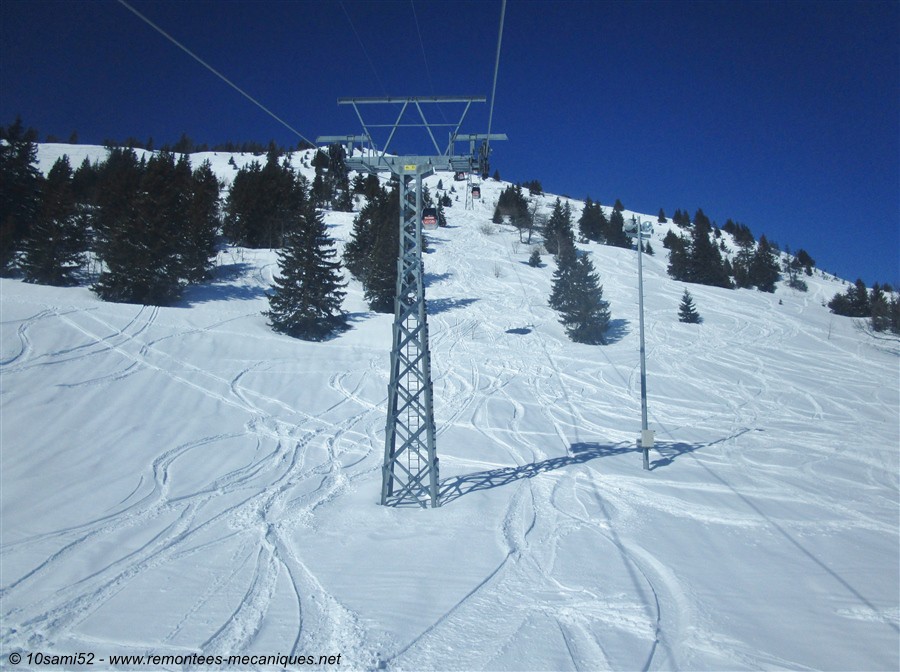

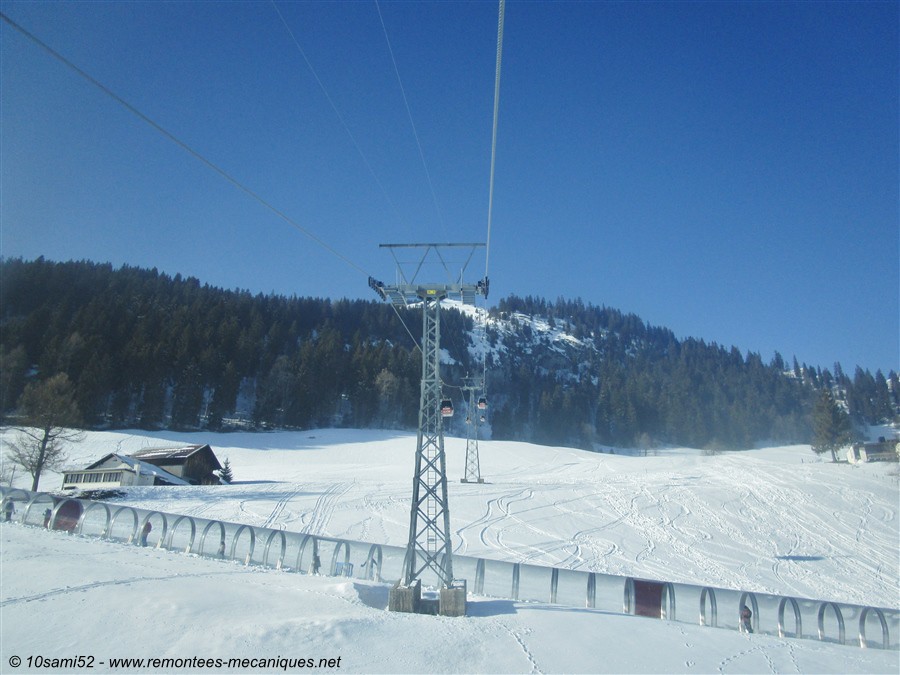

P2

Vue en aval, avec la gare aval du TSD4 Leysin-Aï à gauche

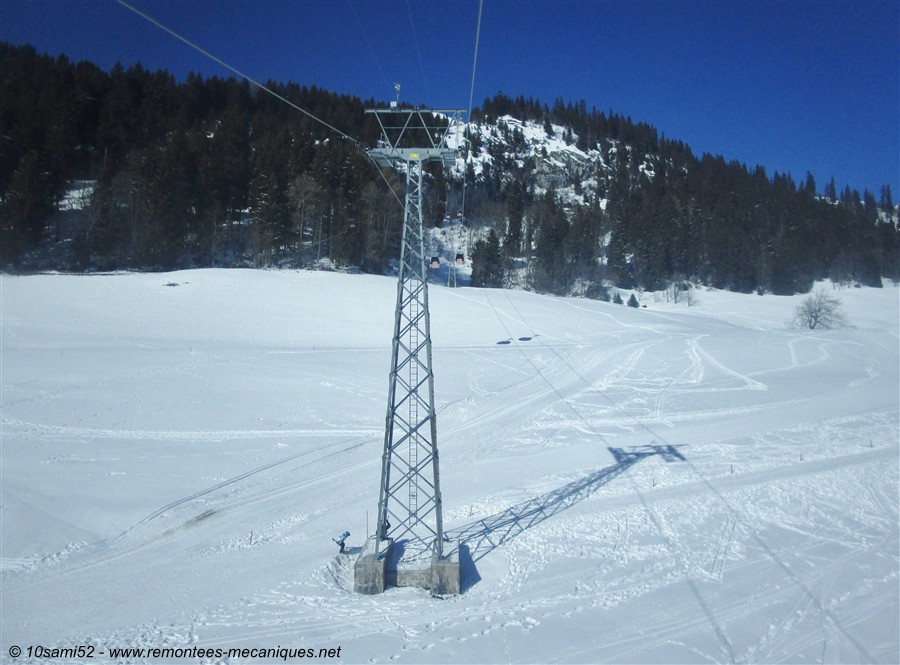

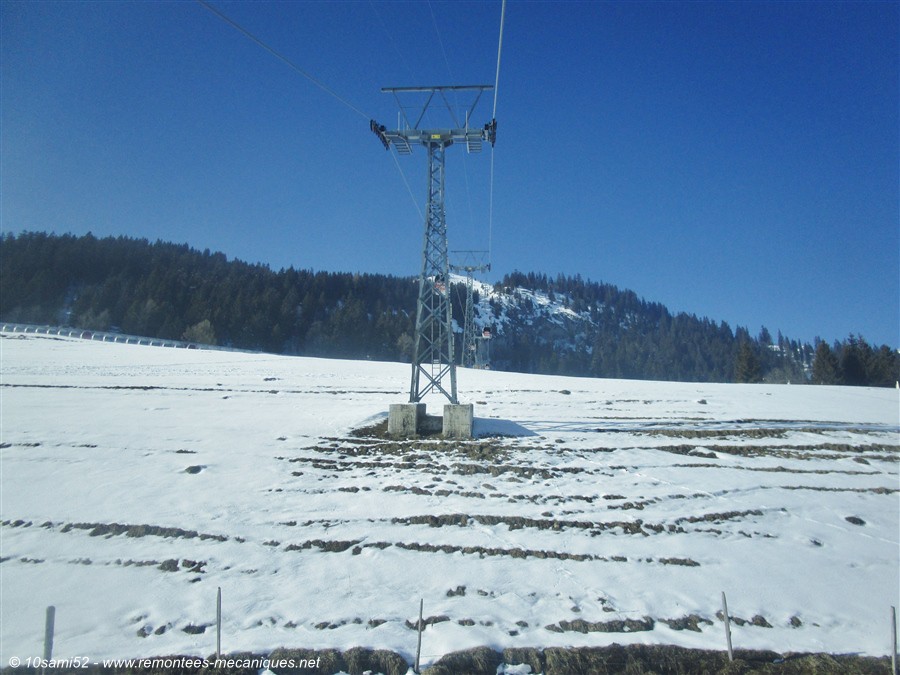

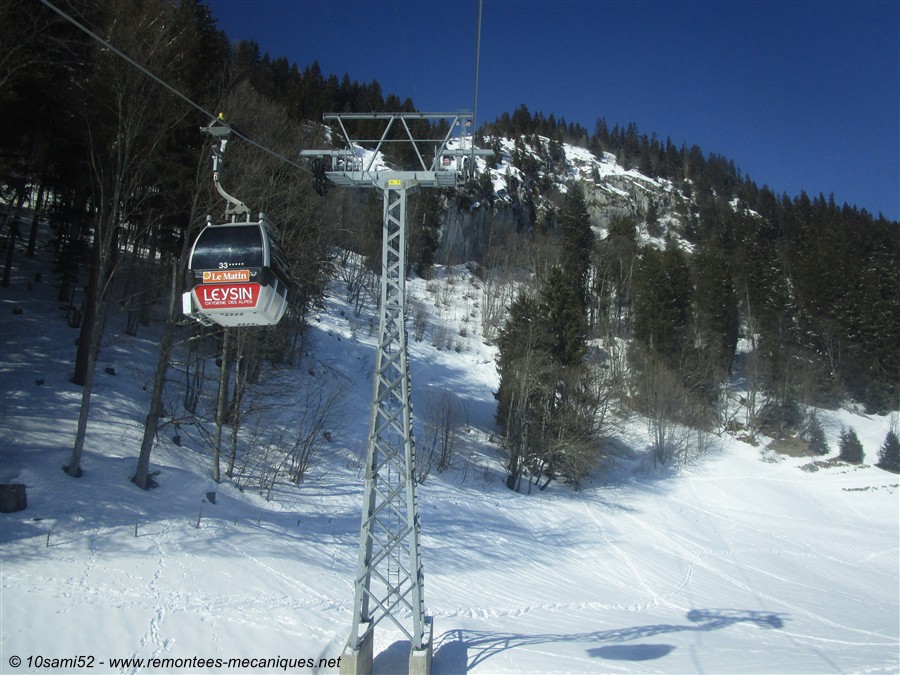

P3

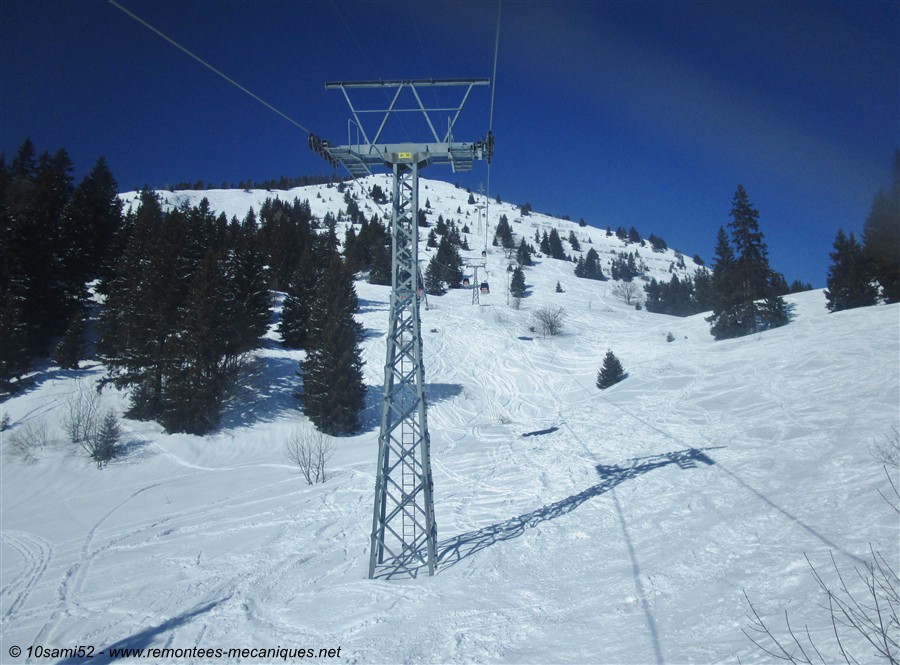

P4

P5

Portée

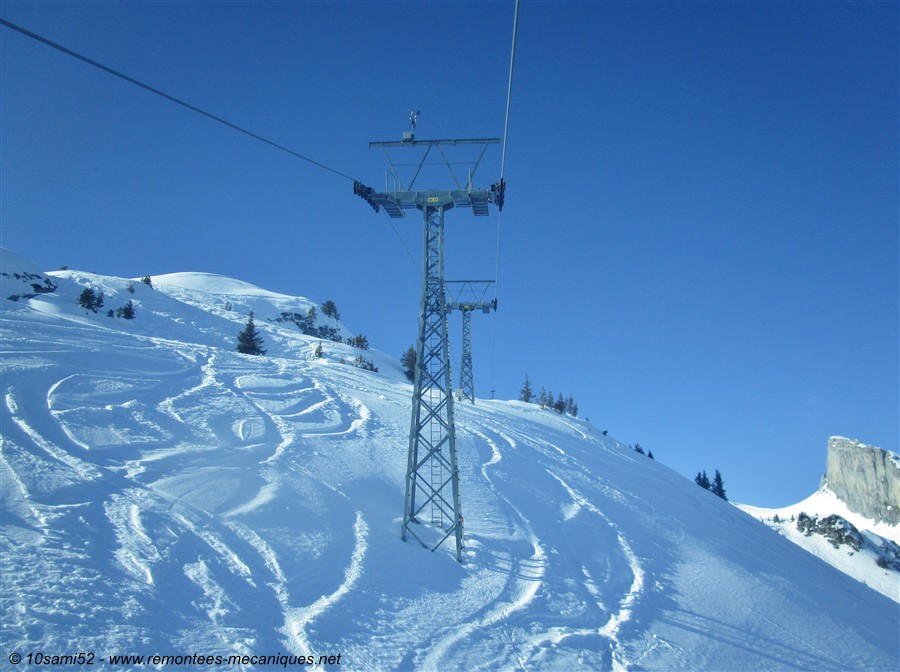

P6, la pente s'accentue

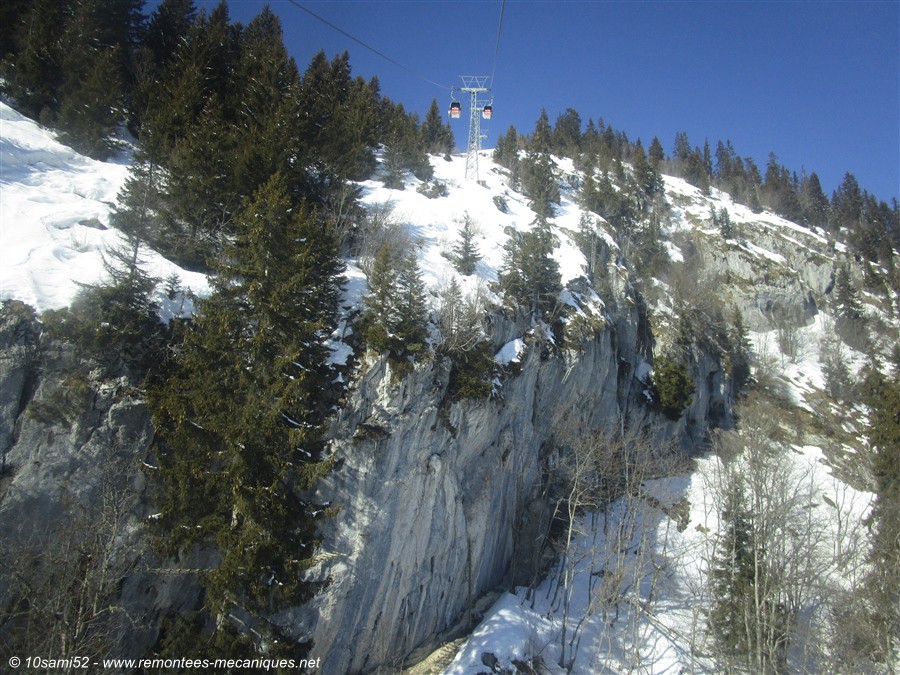

Portée et survol de la falaise

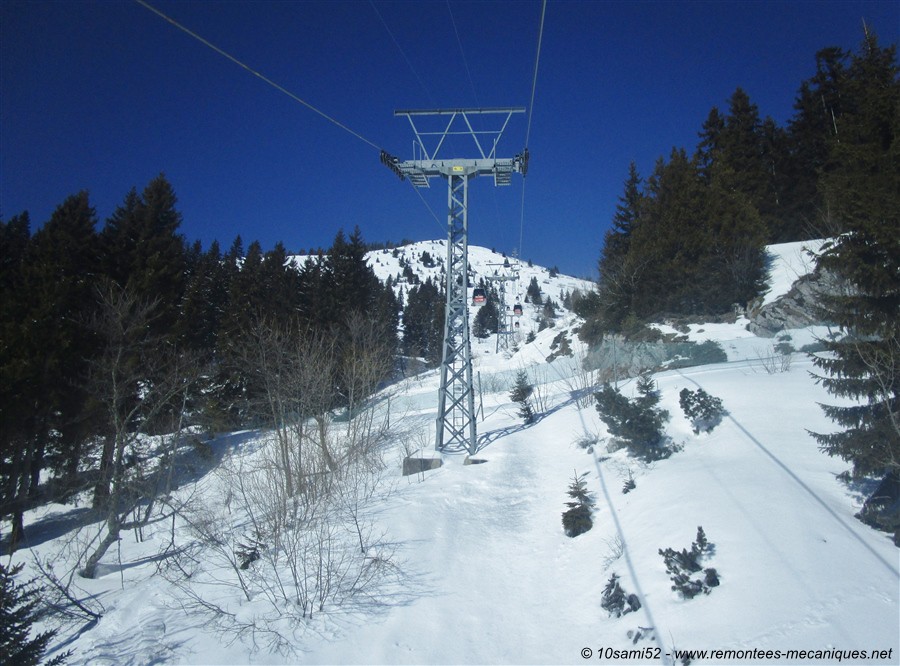

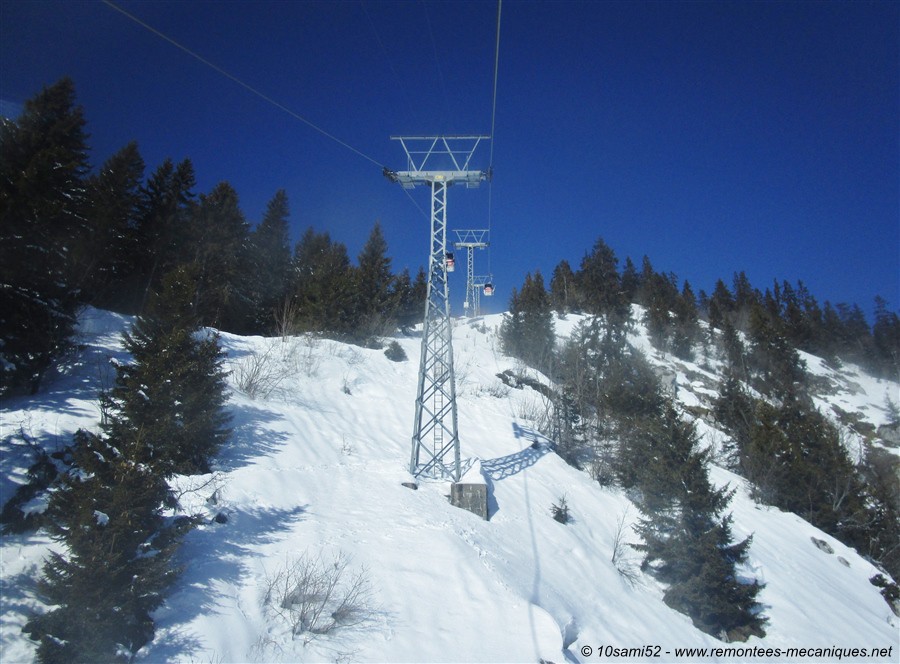

P7

P8

P9

P10

Portée

P11

Vue sur le Grand Chamossaire et une partie du massif des Diablerets

Portée

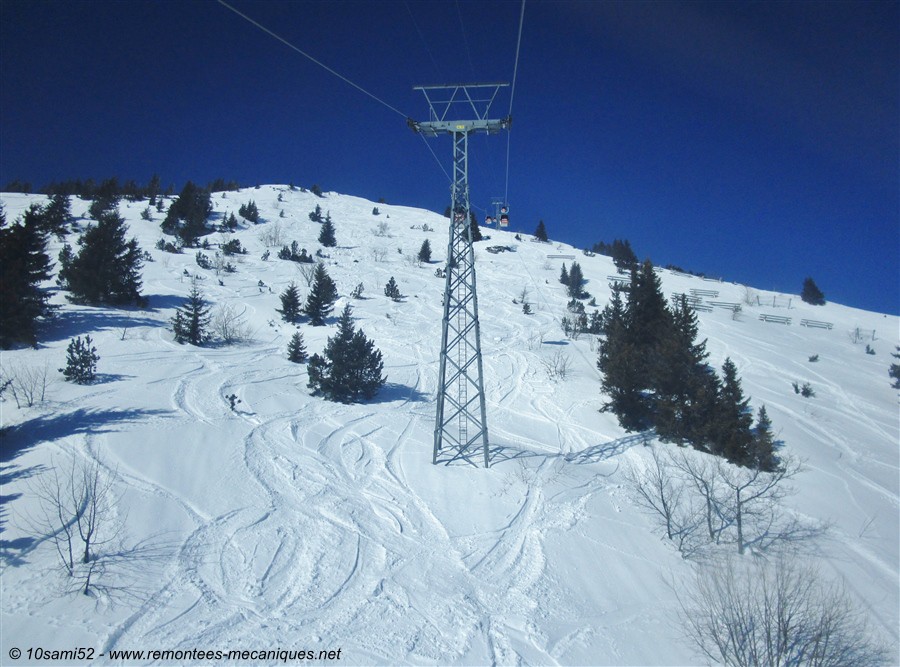

P12

Portée

P13

Vue sur, de gauche à droite, Le Mont d'Or, le Pic Chaussy et les Diablerets

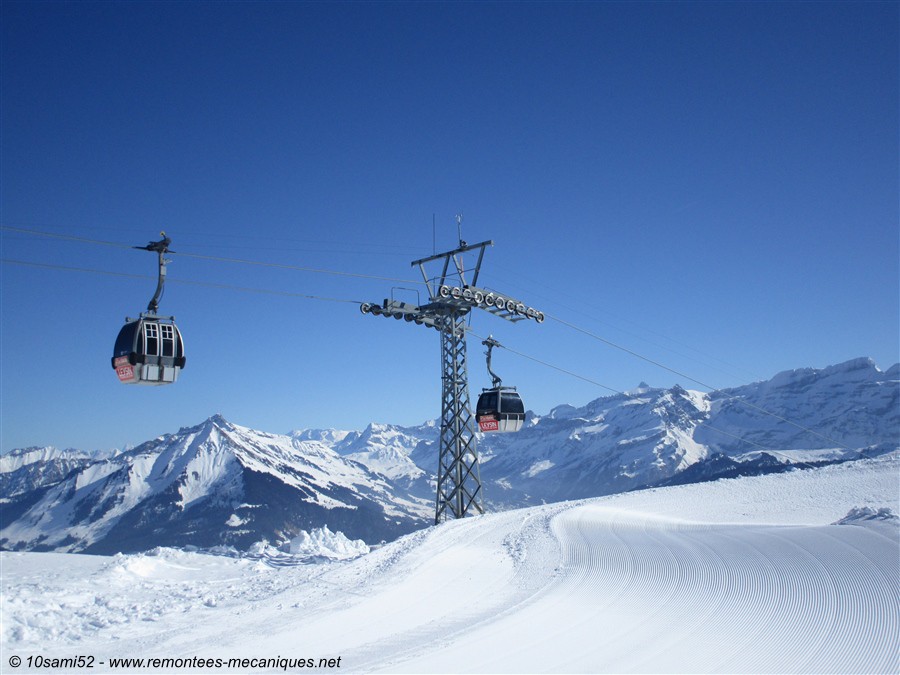

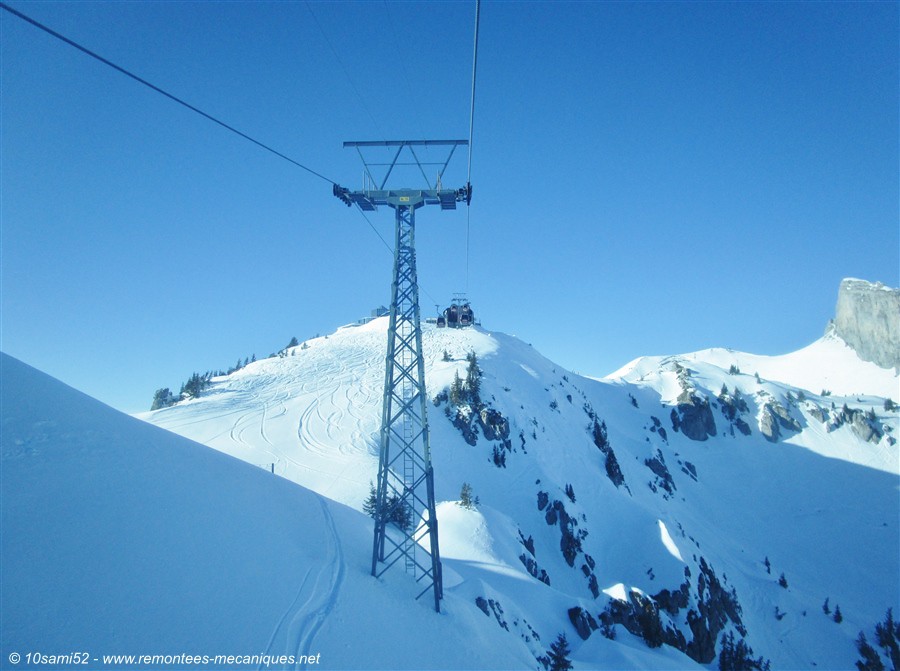

P14, avec la Tour d'Aï à droite

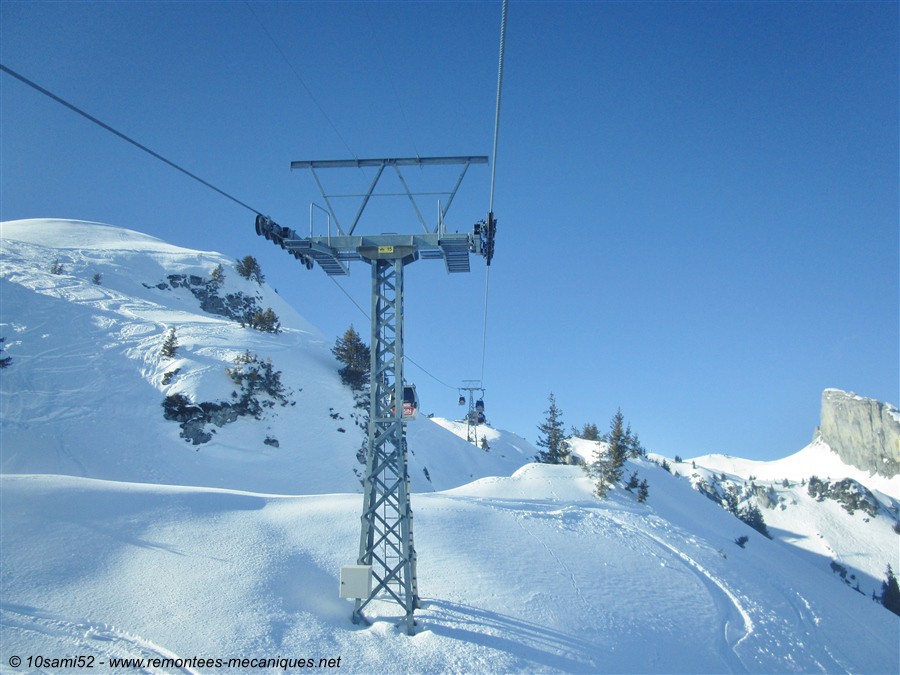

P15

Portée et survol du ravin en dévers

P16

Portée

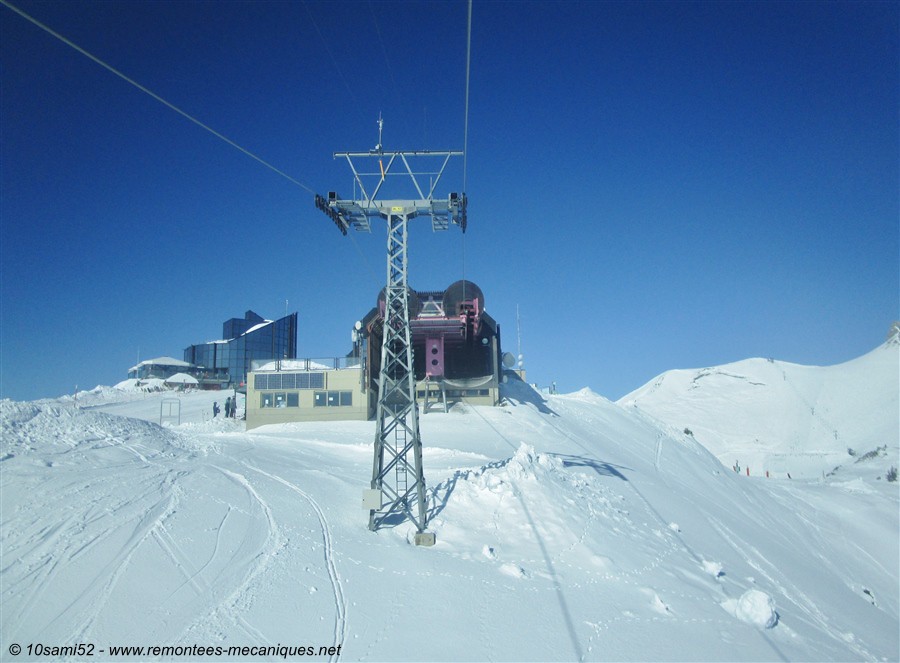

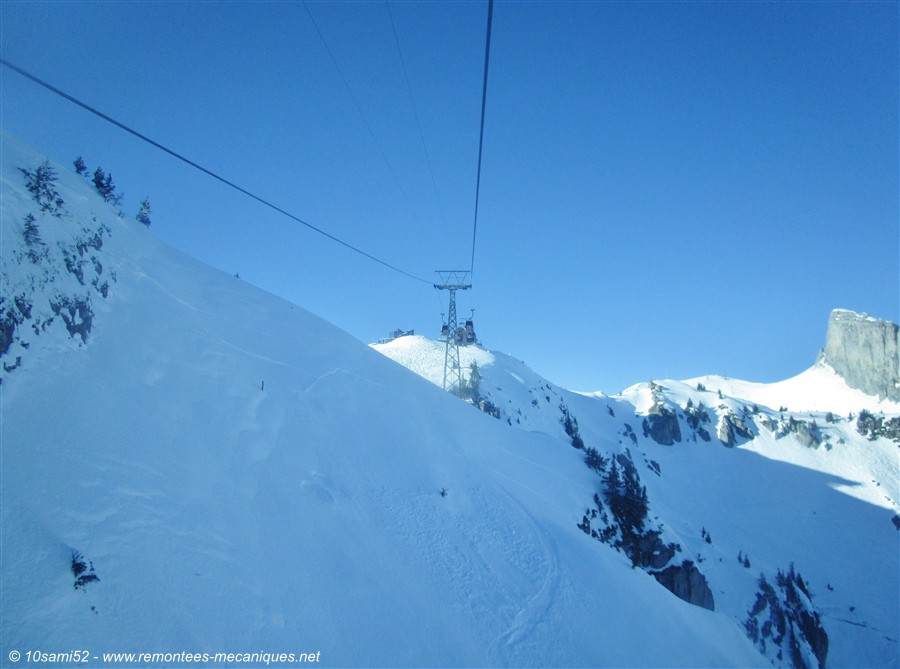

P17, le dernier de la ligne qui possède les différents instruments pour le vent

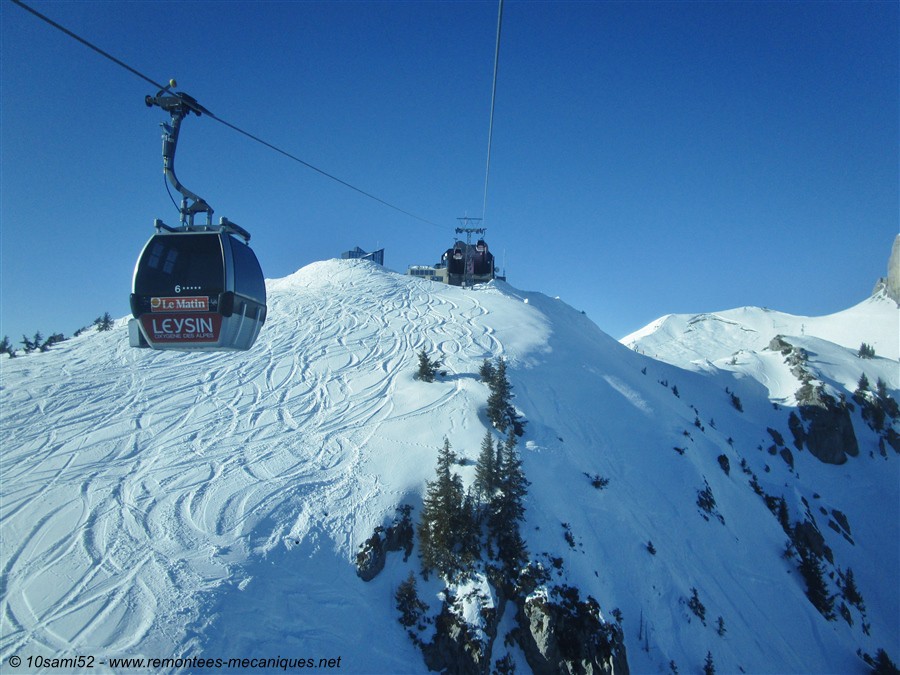

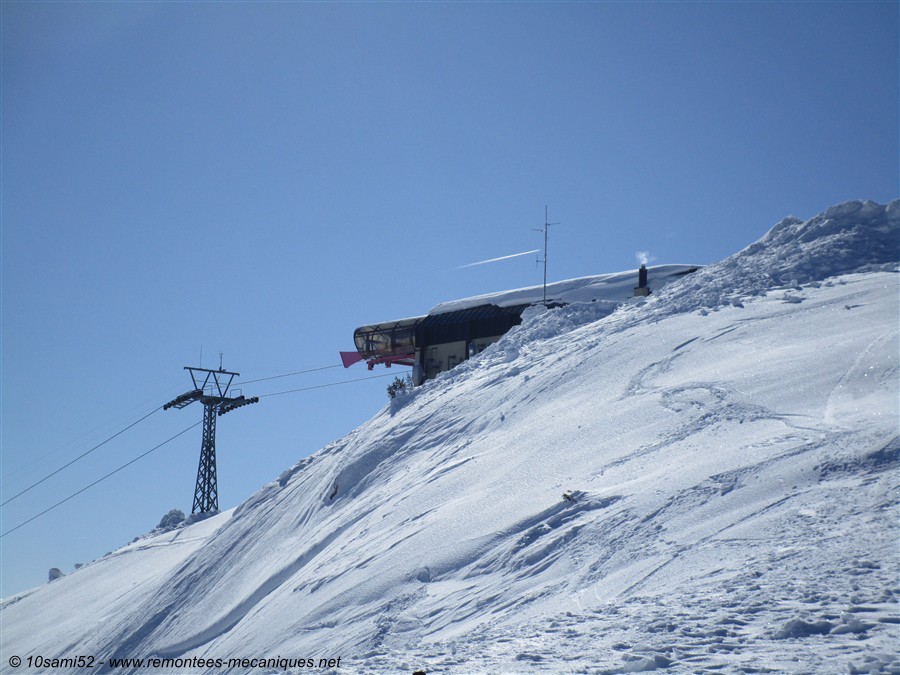

Approche de la gare amont

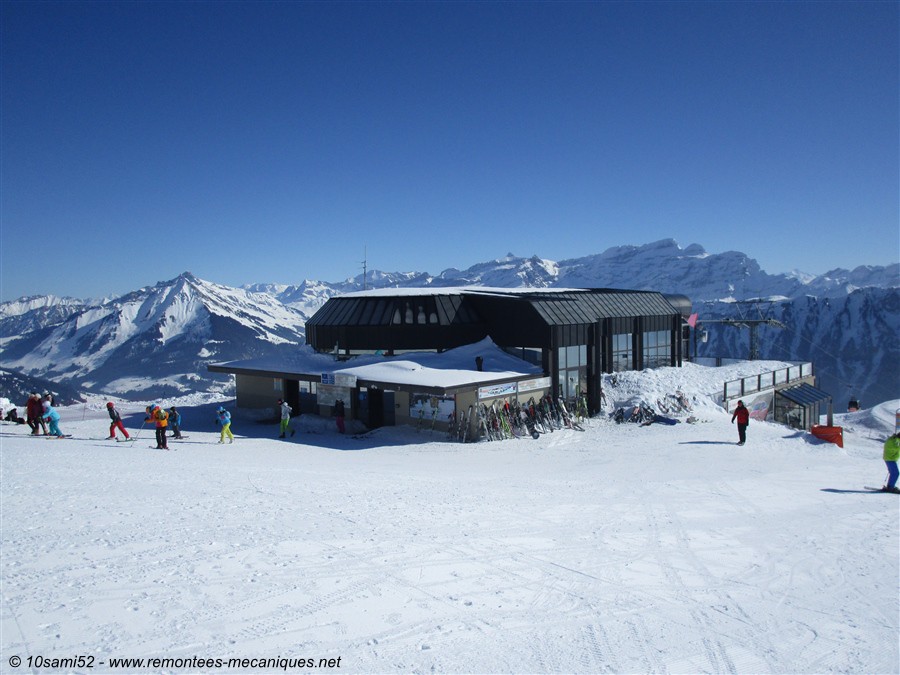

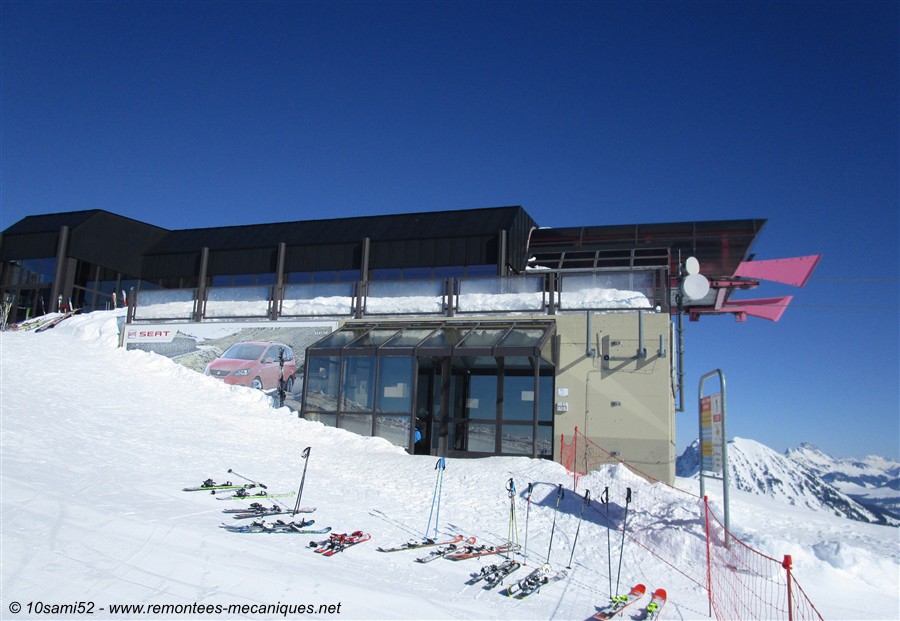

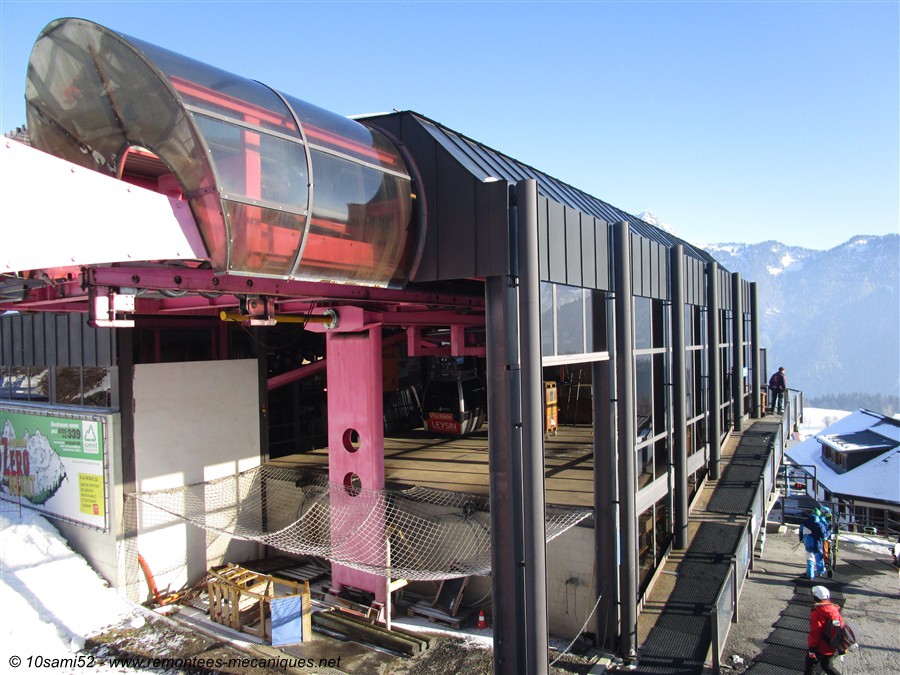

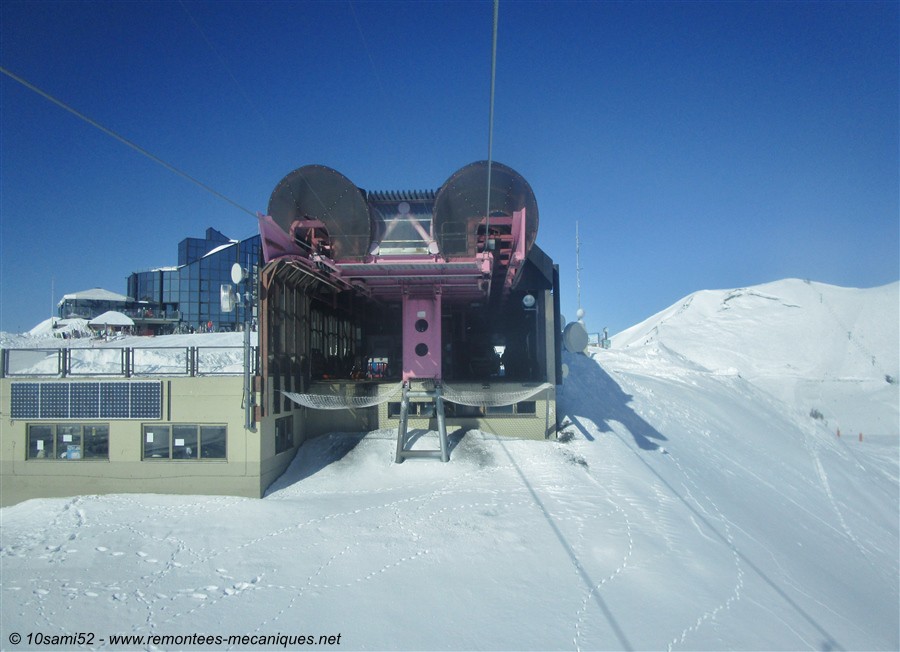

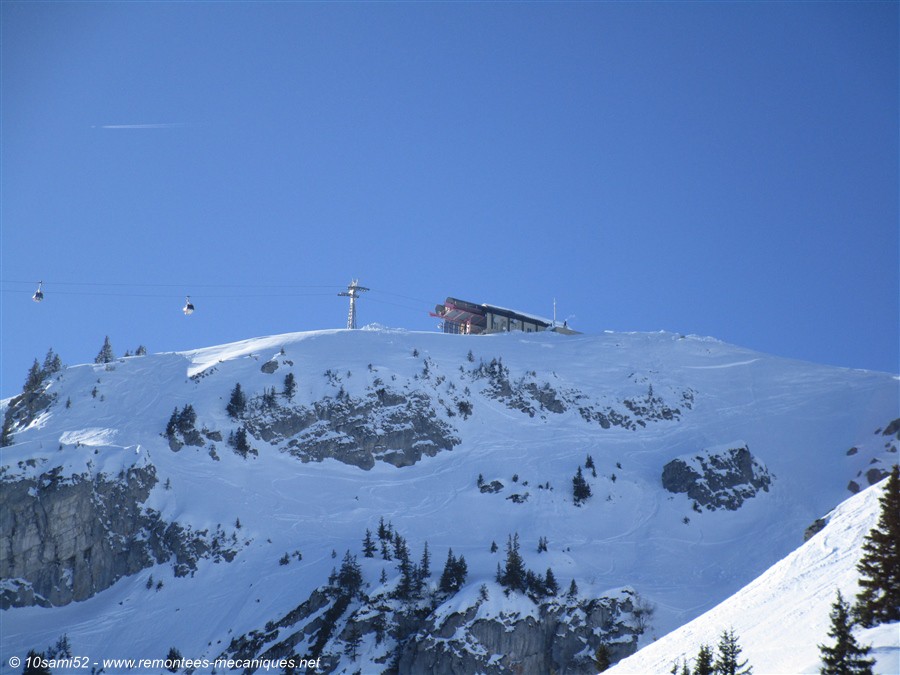

La gare amont

La gare amont est située proche du sommet de la Berneuse et, ainsi, proche du restaurant tournant le Kuklos. Elle abrite la partie motrice de la télécabine. Elle possède également une salle de pique-nique au niveau inférieur. A partir de cette gare, nous pouvons accéder à la totalité des pistes du domaine skiable. Que ce soit la piste noire de Chaux de Mont à la piste bleue de Solepraz, situé à l'extrémité du domaine. Nous pouvons également profiter du panorama de la Berneuse et ainsi contempler le Léman, les Dents du Midi et le massif des Diablerets.

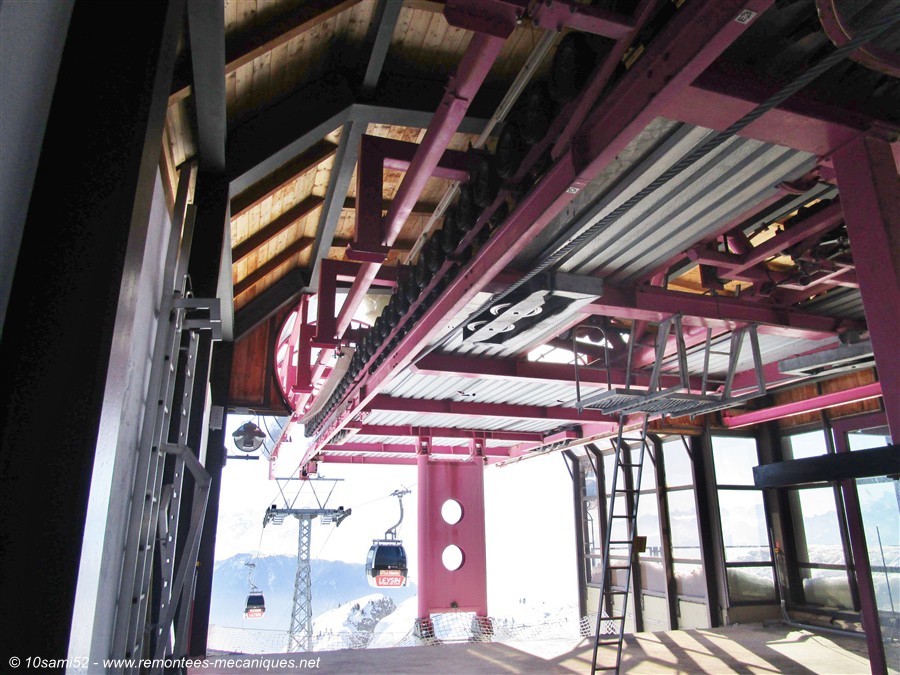

Vue sur l'entrée de la gare côté ralentisseur

Vue d'ensemble, avec le contour en premier plan et le quai de débarquement à gauche

Le lanceur et la sortie de la gare

Vue sur la sortie et entrée de la gare

Vue d'un côté de la gare, avec l'entrée de la salle de pique-nique en dessous des quais

Vue d'ensemble, avec en toile de fond le massif des Diablerets

Vue sur une partie de ce côté de la gare

Vue depuis la piste de retour en station. Nous remarquons ici que la gare est proche d'un précipice et semble perchée sur son sommet.

Véhicules et pinces

La télécabine est pourvue de cabines Omega S du carrossier suisse CWA. Elles ont une capacité de 6 personnes chacune. Elles sont reliées au câble grâce à la pince Städeli. Mais, contrairement aux autres réalisations de ce constructeur sur sol helvétique qui possèdent des pinces monostables (par exemple sur le TSD3 Foilleuse à Morgins), cette télécabine est pourvue de pinces bistables. C'est-à-dire que ces dernières restent ouvertes en gare, contrairement aux pinces monostables qui restent fermées en gare.
Elle se démarque également des autres télécabines employant la pince Städeli. En effet, les deux autres (TCD6 des Violettes à Crans-Montana et la TCD6 Hörnli-Express à Arosa) sont dotées de doubles pinces (également monostables).

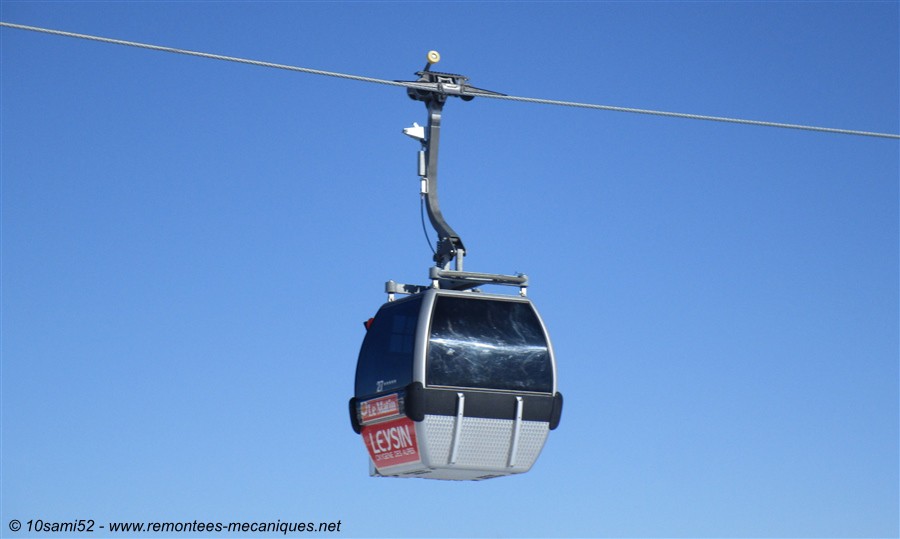

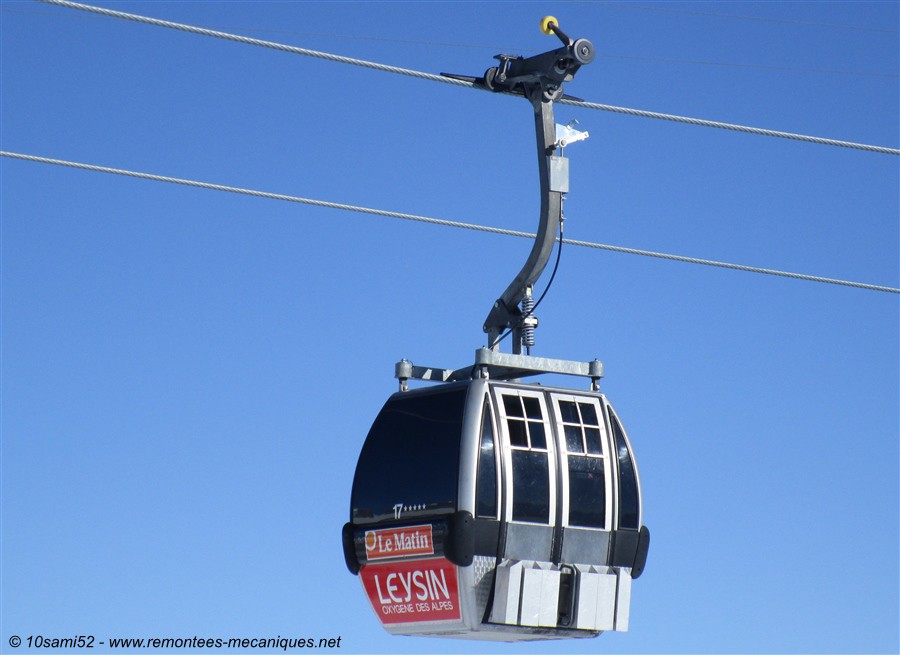

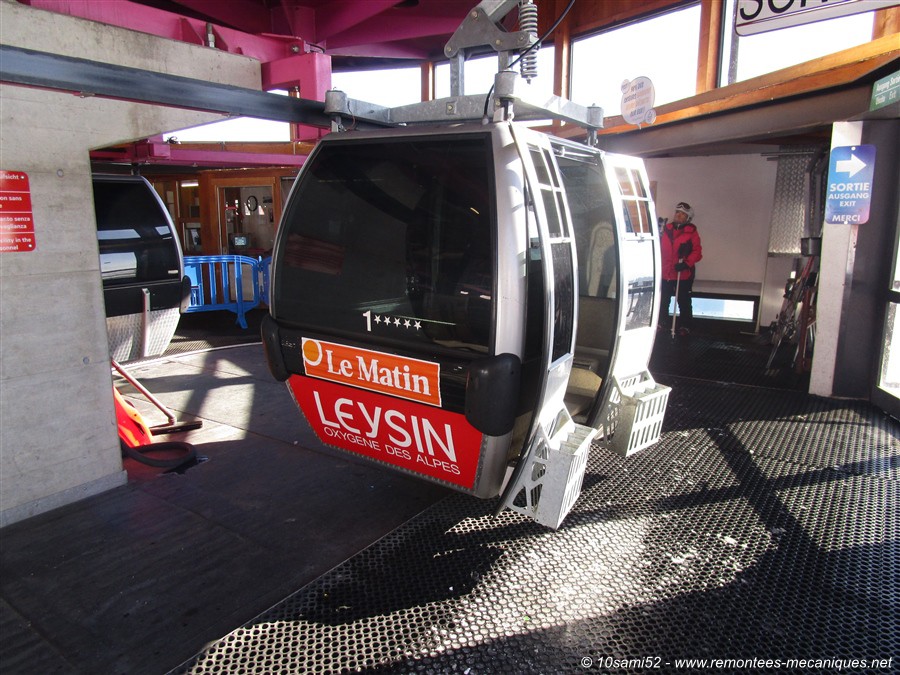

Une cabine arborant le sponsor et le logo de la station

Vue de l'autre côté de la cabine

Une cabine vue de face

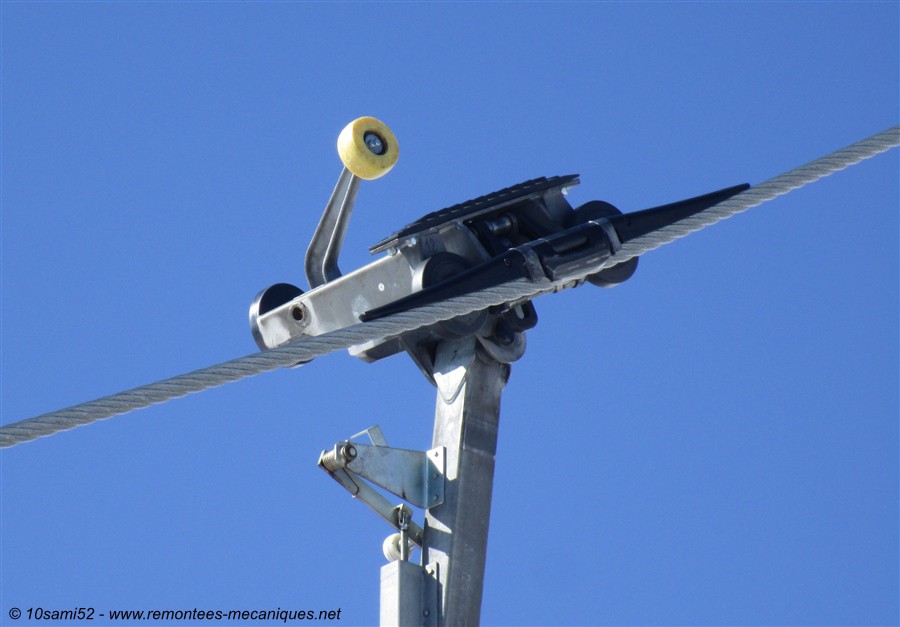

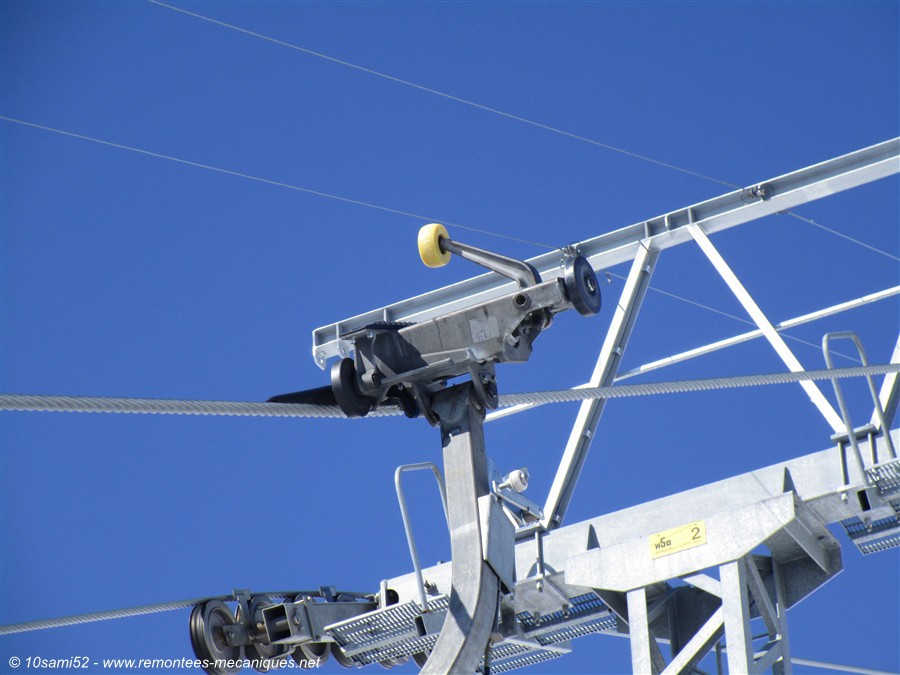

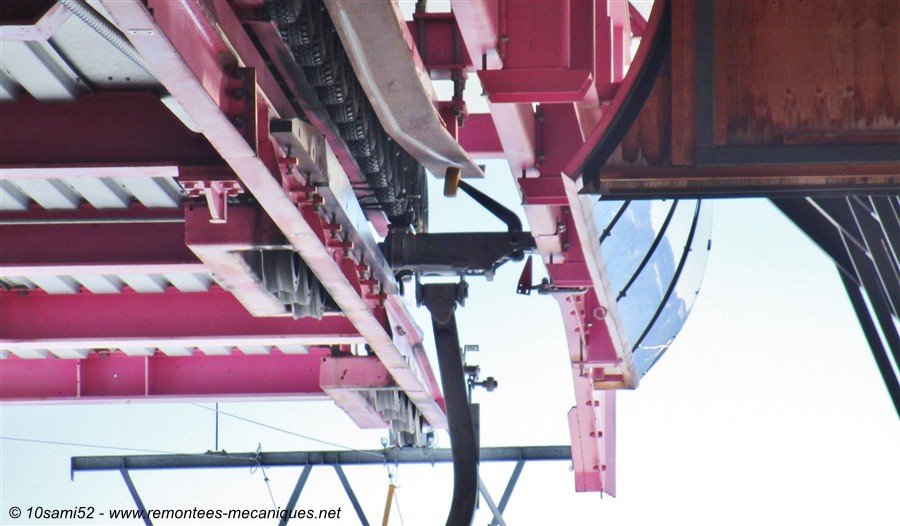

Dernière évolution de la pince Städeli

La pince d'un autre point de vue

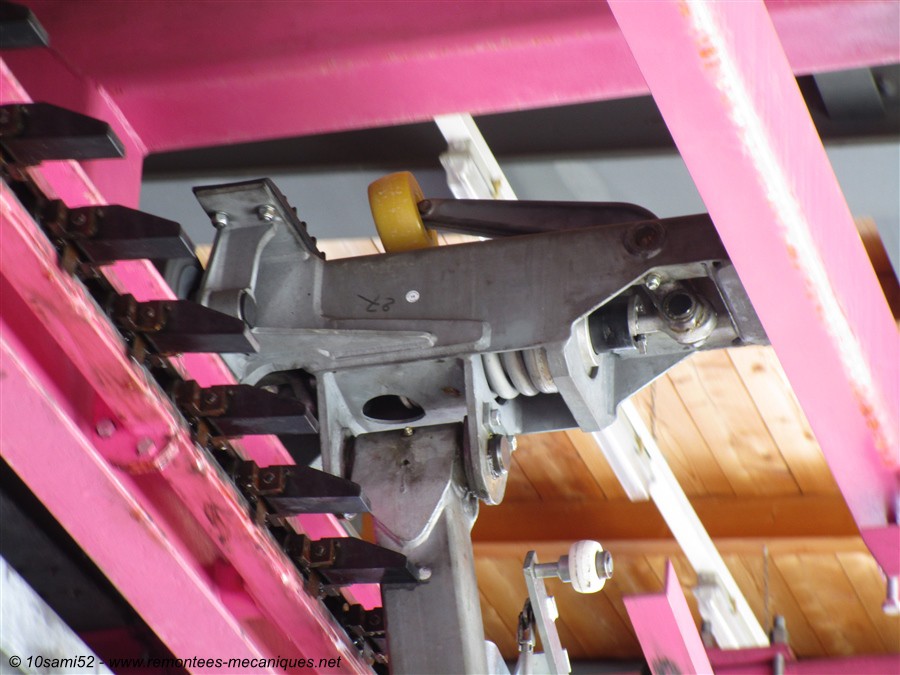

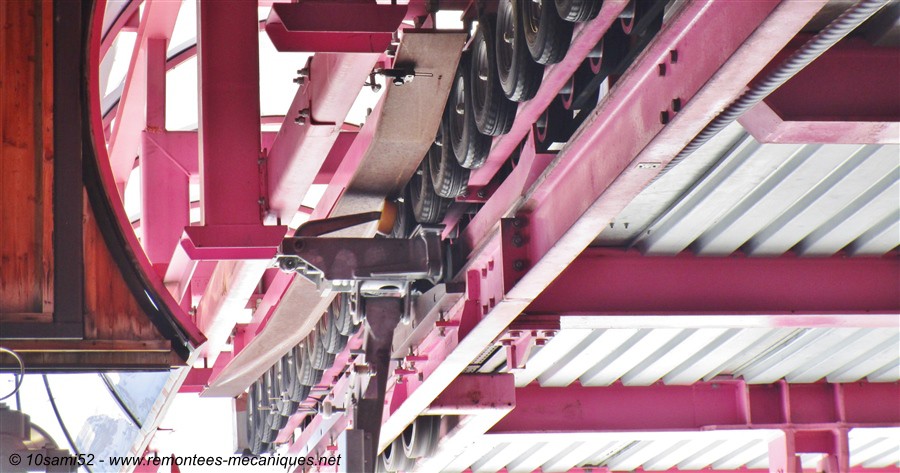

Une pince ouverte prise en charge par la chaîne de traînage

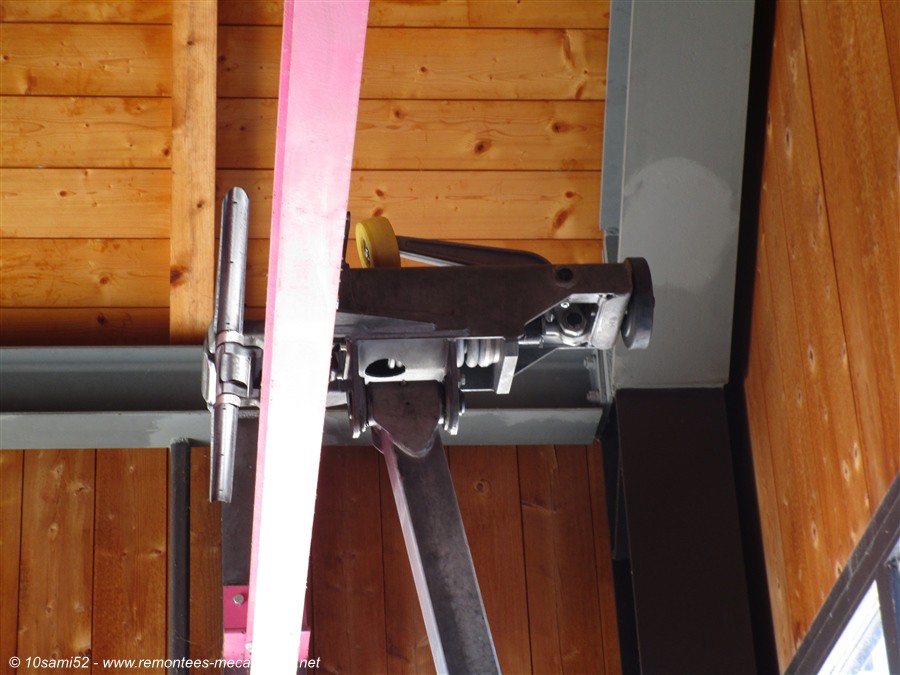

Une pince ouverte sur un rail de garage. On note que le mors mobile est à l'intérieur de la pince et que le mors fixe à l'extérieur.

Une pince débrayée. On note également la présence d'une barrette cassante au bout de la came. Cela permet de détecter si une pince est fermée (le levier en même position que sur la ligne), et donc défectueuse.

Embrayage d'une pince

Quelques explications sur le fonctionnement de cette pince:

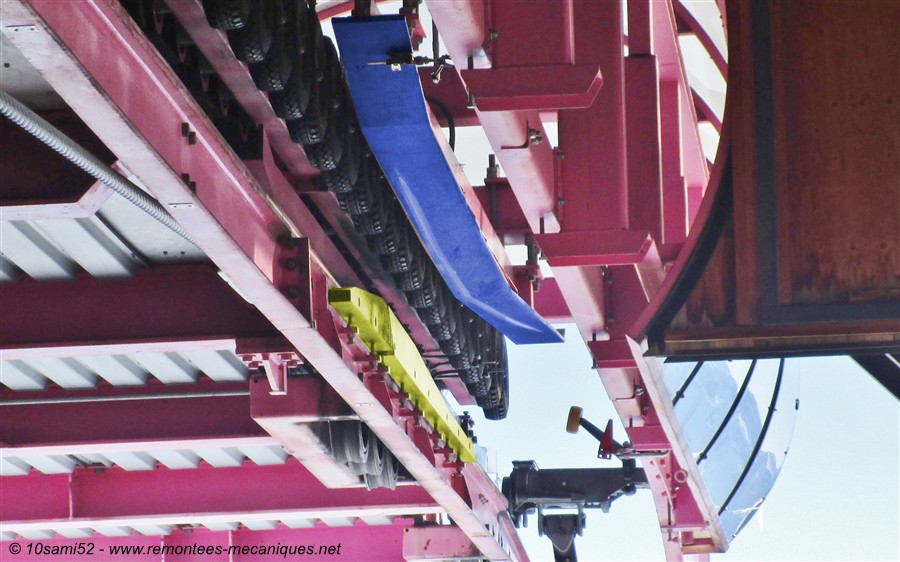

Sur cette image, nous avons, en bleu, la came qui agit sur le levier de la pince. Ce qui permet à cette dernière de débrayer ou d'embrayer sur le câble. Côté débrayage, la came agit sur le levier pour ouvrir la pince. En revanche, côté embrayage, la came agit comme limiteur du mouvement du levier. En effet, la pince possède une pièce qui permet de bloquer la pince en position ouverte en gare. Ce loquet est mis en mouvement grâce à la came inférieure (en jaune) et lorsque la pince est débloquée, elle s'embraye sur le câble. S'il n'y avait pas la came supérieure (en bleue), le mouvement du levier serait violent et endommagerait fortement les organes de la pince et d'une partie du lanceur.
Comme pour la came de débrayage, nous remarquons la présence d'une barrette cassante au début de la came supérieure, ce qui permet de détecter un déblocage intempestif de la pince dans la gare et donc de sa défectuosité.

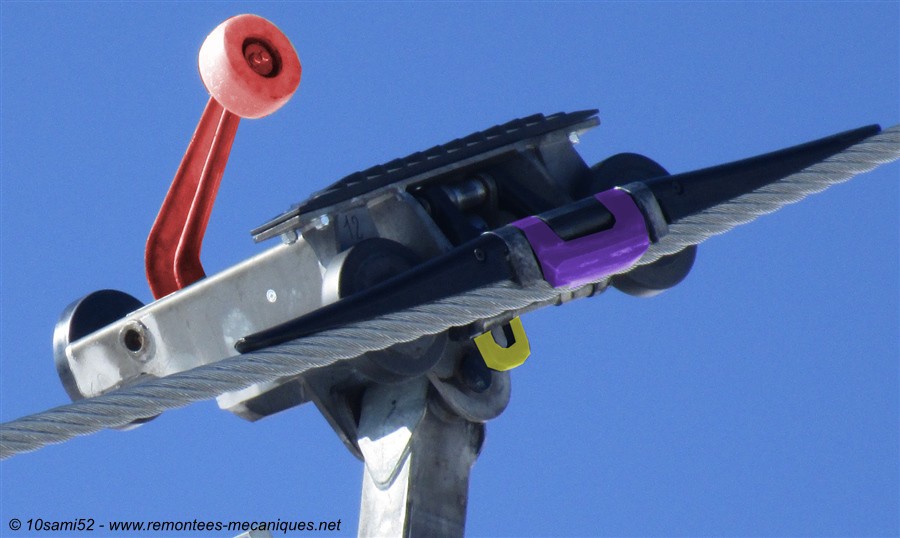

Sur cette image, nous avons, en rouge, le levier de la pince, en violet, le mors fixe et, en jaune, le loquet permettant de maintenir la pince ouverte en gare. L'avantage de ce système réside dans le fait que la pince est deux fois moins manœuvrée en gare qu'une pince monostable classique. Ce qui permet de limiter l'usure des pièces mécaniques.


Aspects techniques
Auteur de ce reportage : 10sami52
Section écrite le 11/01/2019 et mise à jour le 16/01/2019
(Mise en cache le 16/01/2019)

En gare aval:


Rampe à pneus permettant le rangement des cabines dans le garage

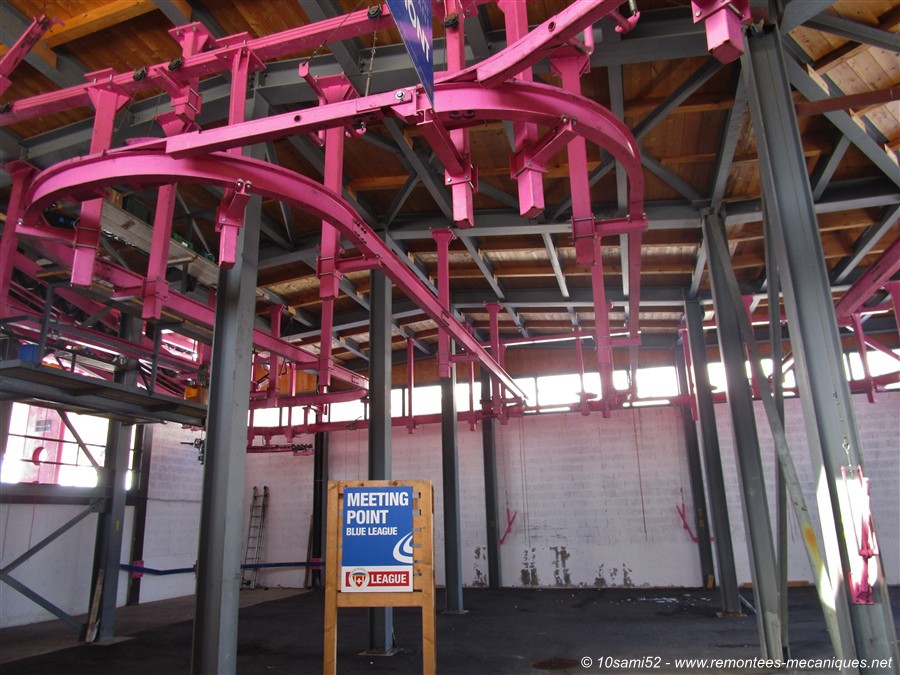

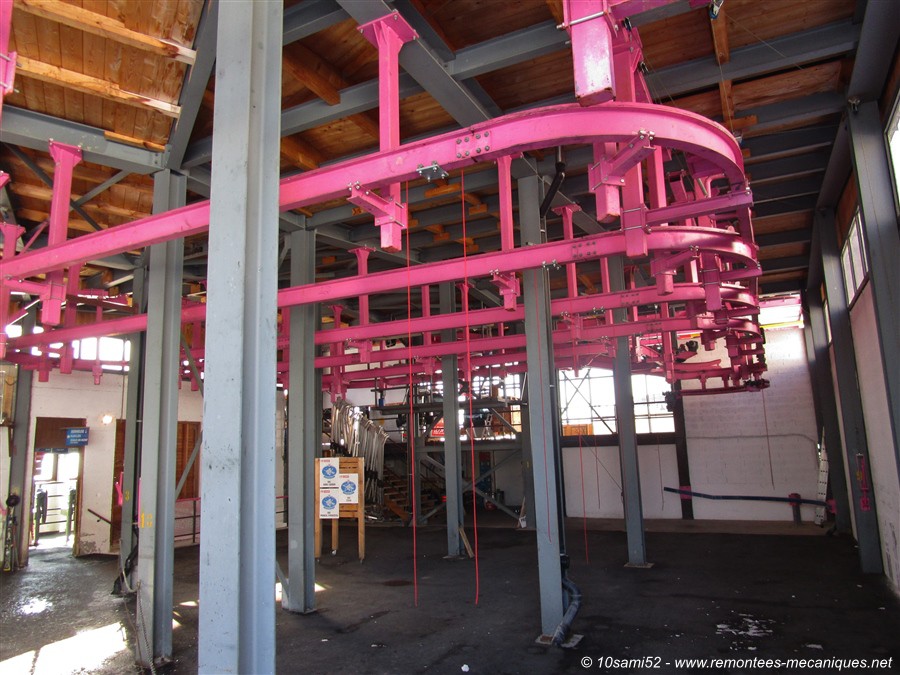

Le garage

Idem

La came de fermeture des portes, avec le gabarit, en rouge, assurant la bonne fermeture des portes des cabines

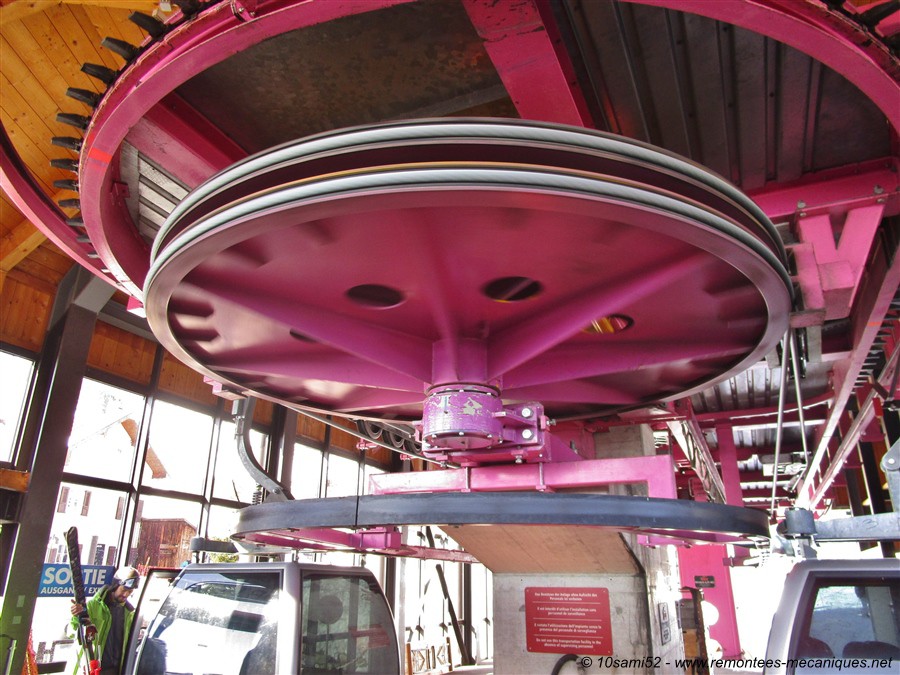

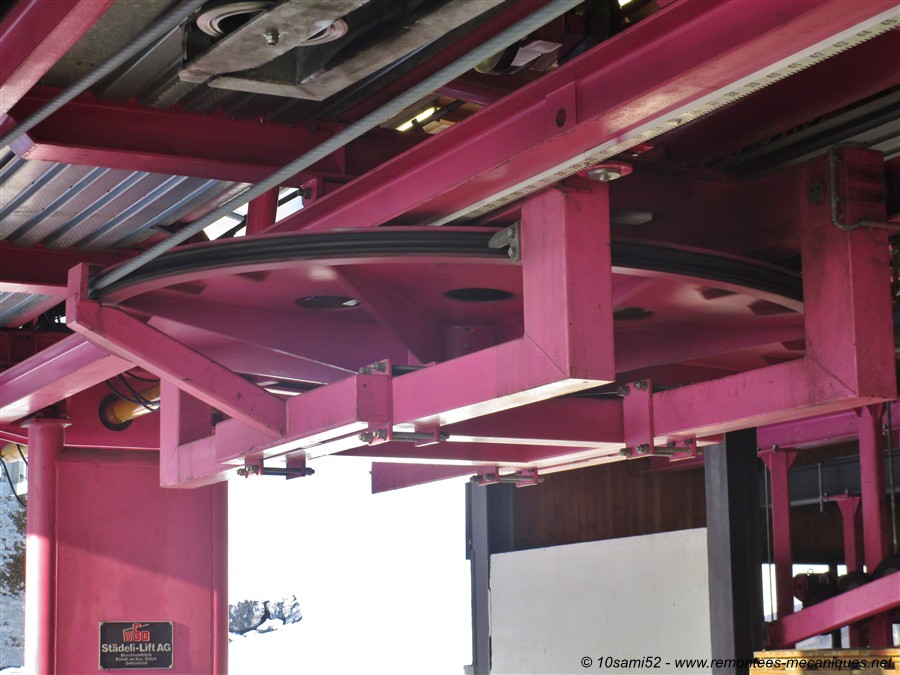

Poulie à double-gorge de renvoi. Elle renvoie le câble soit vers la poulie tension, soit vers la ligne de la télécabine. Cette disposition permet de faire un mouflage et ainsi de reporter le double de la distance du lorry sur le câble. Elle a également une prise de mouvement sur le haut pour permettre la mise en mouvement de la chaîne de traînage et les pneus du ralentisseur et lanceur.

La poulie tension, avec le vérin hydraulique à sa gauche en jaune.

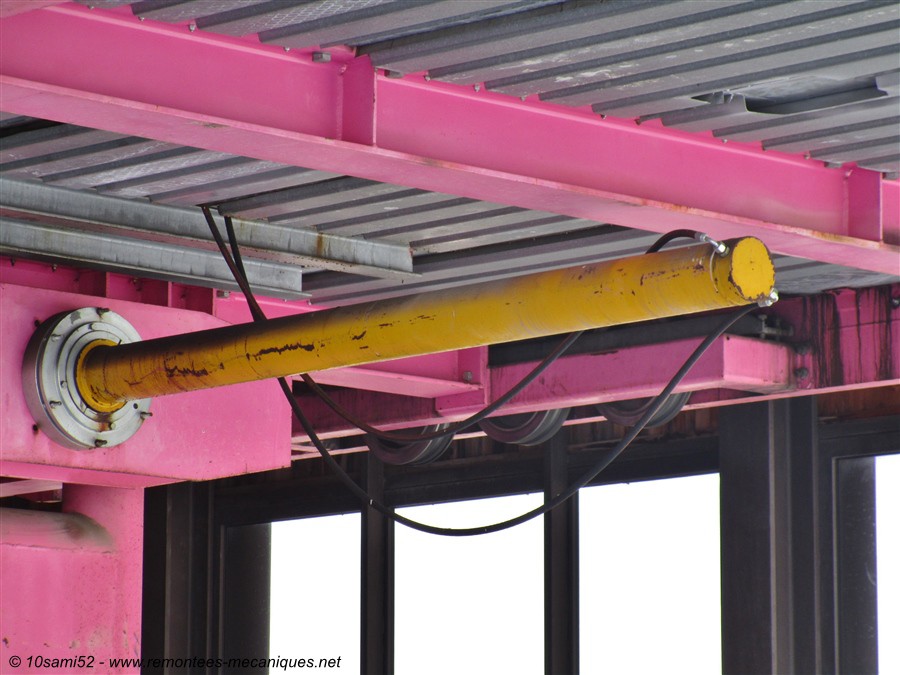

Le vérin hydraulique de tension

En gare amont:

Came d'ouverture des portes des cabines

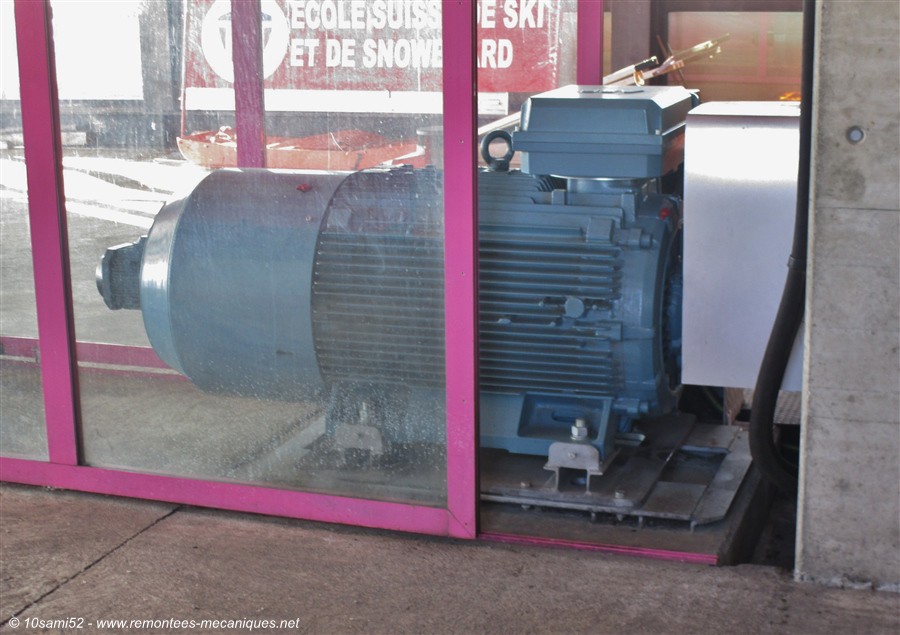

Le moteur

Volant d'inertie, réducteur d'angle et réducteur sous la poulie motrice

Le volant avec le frein en rouge et le réducteur d'angle

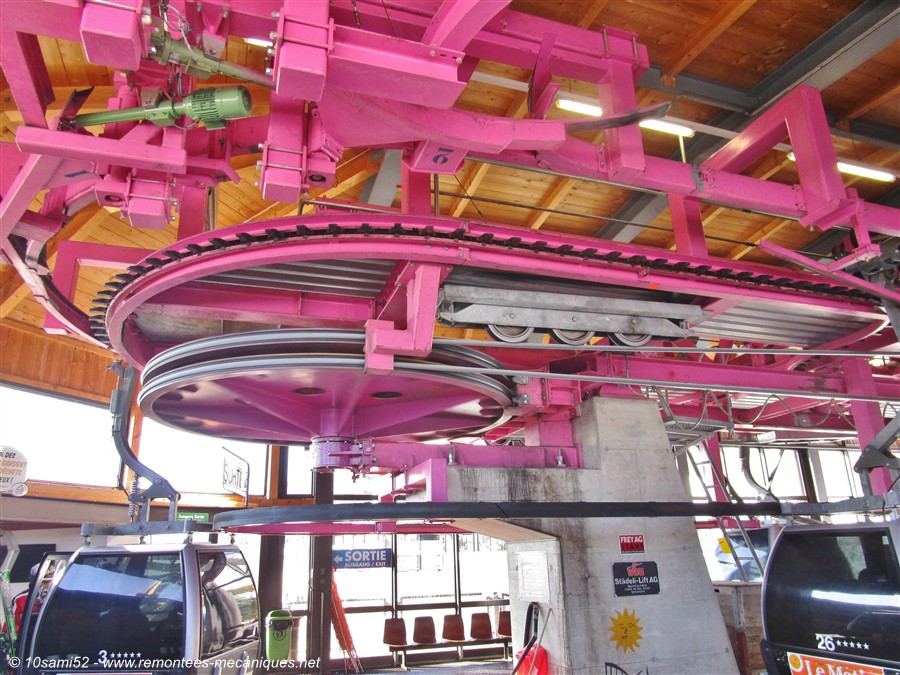

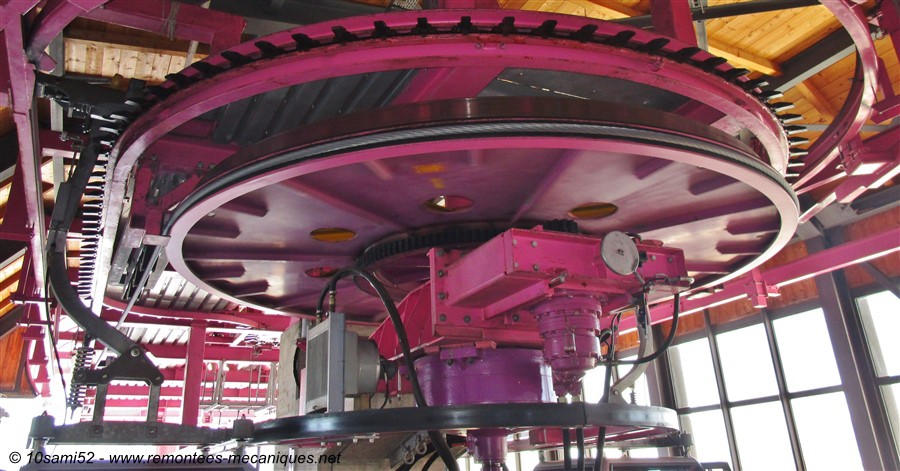

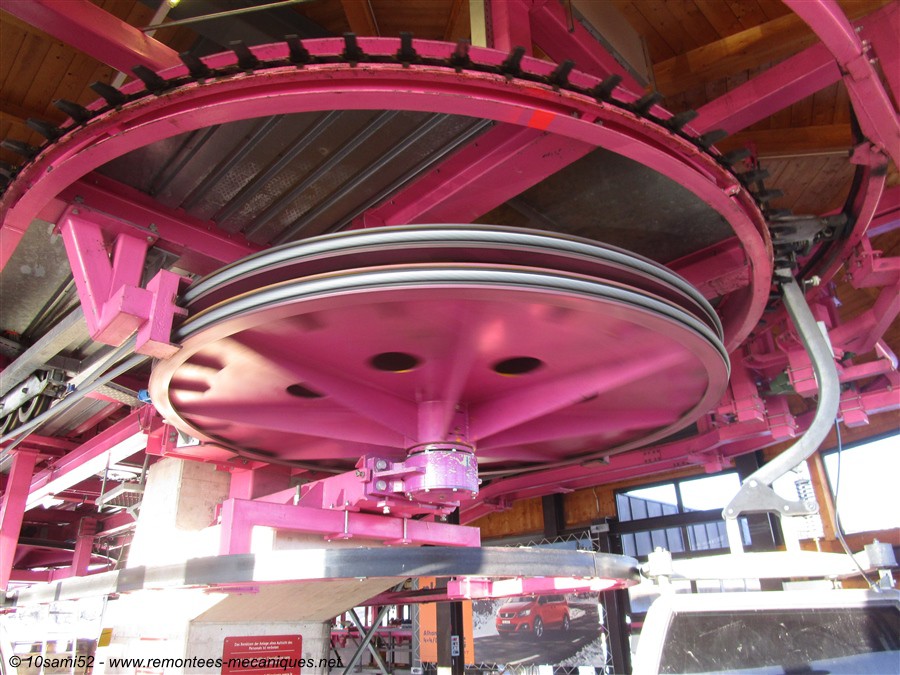

La poulie motrice

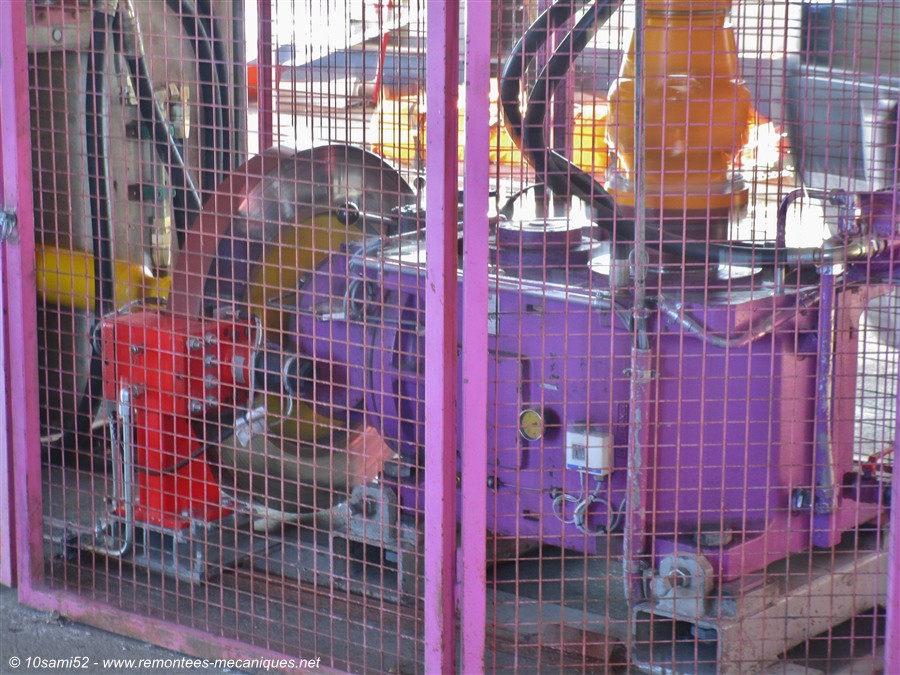

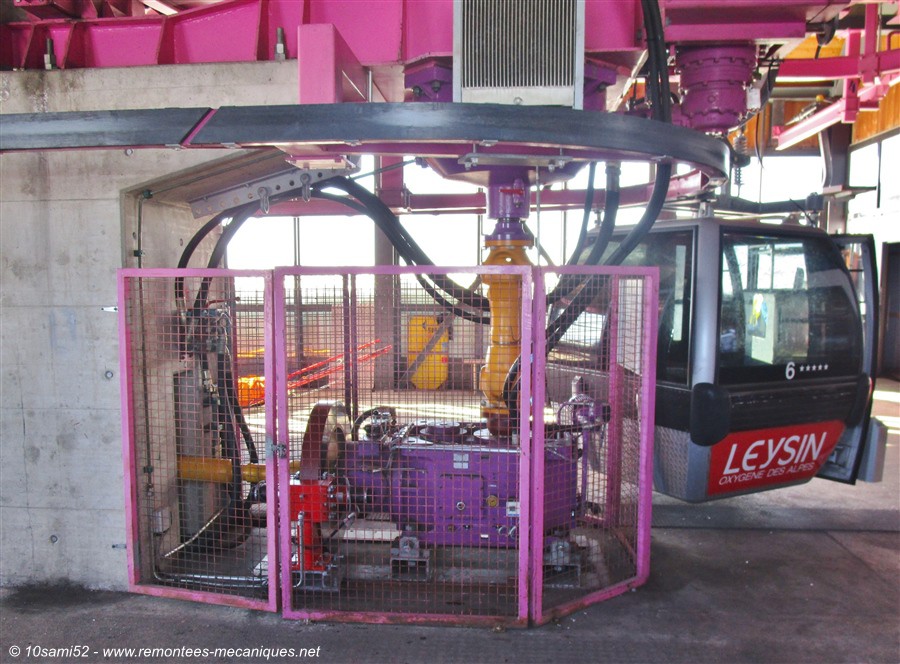

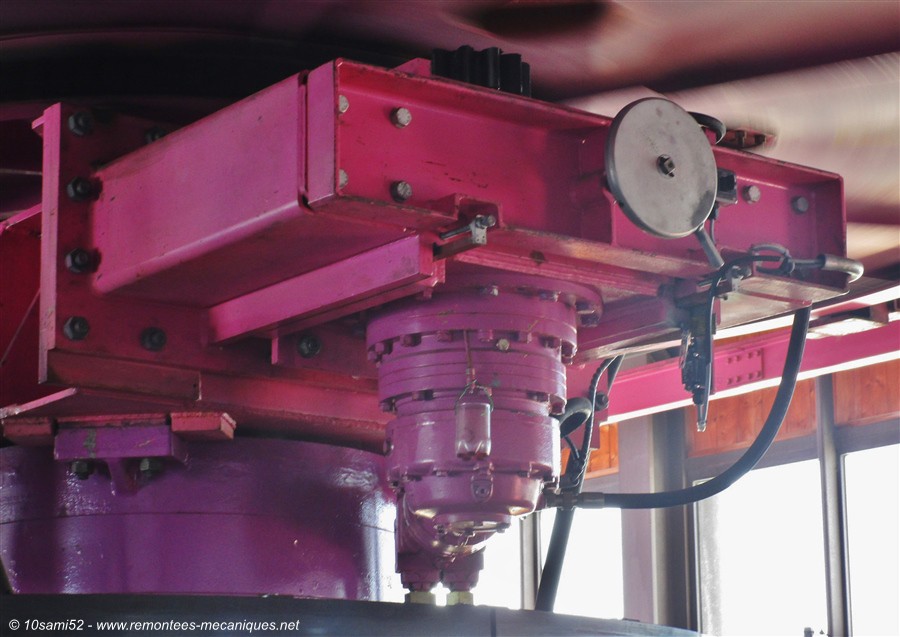

Le moteur hydraulique de secours et le pignon au-dessus qui s’engrène sur la couronne dentée de la poulie

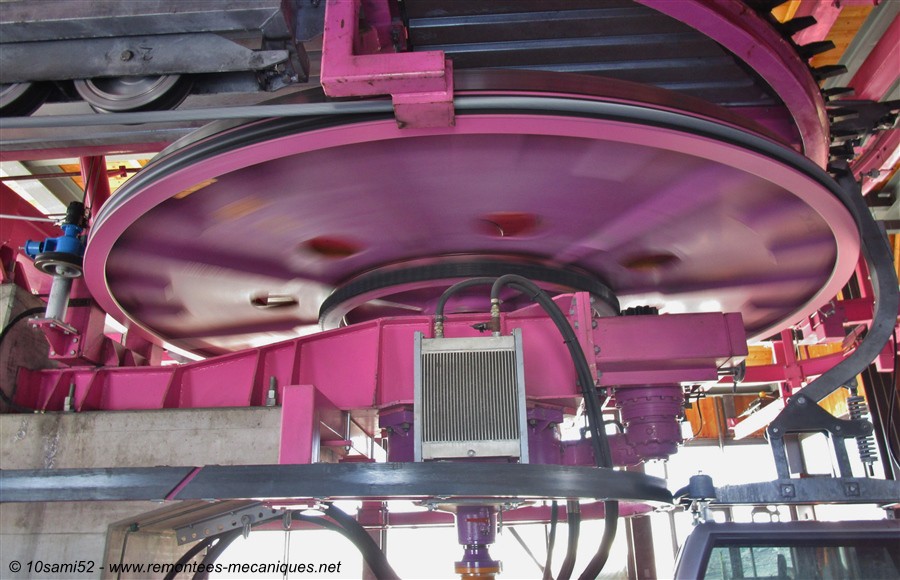

La poulie, avec le radiateur du circuit hydraulique et, sur la gauche, le galet tachygraphe qui permet de mesurer la vitesse de l'installation.


Photos diverses et conclusion
Auteur de ce reportage : 10sami52
Section écrite le 13/01/2019 et mise à jour le 16/01/2019
(Mise en cache le 16/01/2019)

Photos diverses


Vue en direction du Léman, couvert par la brume

Vue en direction des Dents du Midi et des sommets aux alentours

Les Dents du Midi

De gauche à droite: Le Grand Muveran, Le Petit Muveran, Dent Favre et la Dent de Morcles

Vue sur le Grand Chamossaire et le massif des Diablerets en arrière-plan

Vue sur Chaux de Mont, la Tour d'Aï et de Mayen, ainsi que le télésiège de la Berneuse au premier plan

Conclusion

La télécabine de la Berneuse joue encore pleinement sont rôle d'ascenseur principal du domaine skiable de Leysin. Cette installation est donc la dernière réalisation débrayable de Städeli avant son rachat par Garaventa. Elle nous montre que Städeli a su modifier son système débrayable pour le mettre au goût du jour (utilisation d'une pince simple bistable au lieu d'une pince double monostable). Après 27 ans de services, il n'y a pas, pour l'heure, de projet de remplacement.



Sources: bergbahnen.org, lift world, 24heures et 20minutes

Vidéo de Chamois78 sur la télécabine

Photos: 10sami52
Ecriture et banière: 10sami52
