 TCD6 Saanenmöser-Saanenwald-Saanerslochgrat

Gstaad - Ost (Gstaad Mountain Rides)

Poma

T3 HS
Description rapide :
Partez à la découverte de l'unique télécabine Poma à pinces S de Suisse! Cette télécabine fut une remontée mécanique reliant le village de Saanenmöser au vaste domaine skiable de Gstaad. Cependant, après 38 années de service, elle est maintenant remplacée par une nouvelle télécabine 10 places de la gamme D-Line.

Année de construction : 1980
Fin de service en : 2018

Suivre la discussion sur le forum



Auteur de ce reportage : 10sami52
Section écrite le 27/05/2018 et mise à jour le 08/08/2018
(Mise en cache le 08/08/2018)

Dans ce reportage, je vous présente la



Saanenmöser

Saanenmöser est un village situé dans le canton de Berne et, plus précisément, dans la région de l'Oberland Bernois. On y accède en train par la ligne du célèbre MOB (Montreux Oberland Bernois) ou par la route en venant soit de Gstaad soit de Zweisimmen.
Saanenmöser est la porte d'entrée depuis Gstaad au domaine skiable de Gstaad-Ost, le plus vaste du regroupement des Gstaad Mountain Rides. A l'origine Saanenmöser a possédé un funiluge de la firme Von Roll comme point d'accès au domaine skiable. Il fut exploité de 1938 à 1986, ce qui est une longue durée pour ce type d'appareil. Aujourd'hui, Saanenmöser dispose d'une télécabine 6 places de Poma datant de 1980. Cette dernière a permis de faciliter la liaison avec la voisine de Saanenmöser, à savoir Zweisimmen et d'accéder depuis ce village au domaine skiable de Gstaad-Ost.

^^Cliquer sur le logo pour accéder au descriptif de la station^^


La TCD6 Saanenmöser - Saanenwald - Saanerslochgrat

Comme énoncé plus tôt, cette télécabine six places, construite en 1980, a permis de faciliter la liaison entre Saanenmöser et Zweisimmen. Cependant, la télécabine n'a remplacé aucune autre remontée mécanique.
Cette télécabine fut la seule et unique télécabine possédant des pinces S en Suisse. Il s'agissait aussi de la dernière possédant des cabines SP-77, puisque sa cousine de Crans-Montana fut démontée quelques années auparavant. Elle possédait des pylônes avec une partie inférieure en treillis et la partie supérieure tubulaire.
Cette installation desservait en hiver une multitude de pistes de tous niveaux et permettait d’accéder depuis le village de Saanenmöser au vaste domaine skiable de Gstaad-Ost. Elle n'était cependant pas en fonction en été.
Elle est remplacée cette année 2018 par une télécabine 10 places de la gamme D-Line du groupe Doppelmayr-Garaventa. La télécabine 6 places a fait ses derniers tours de poulies le 4 avril 2018, après 38 années de service.

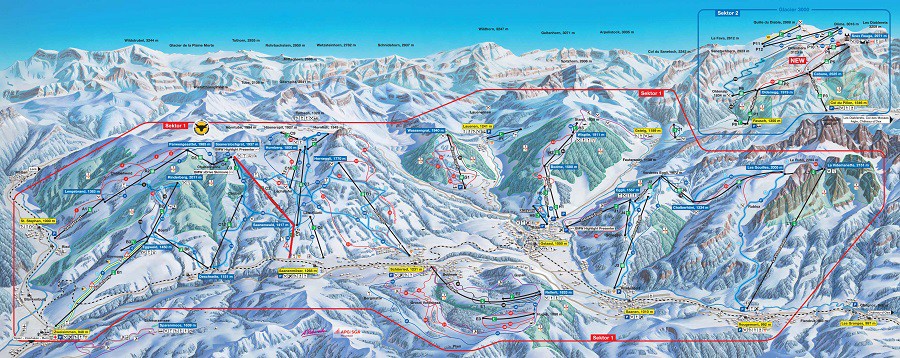

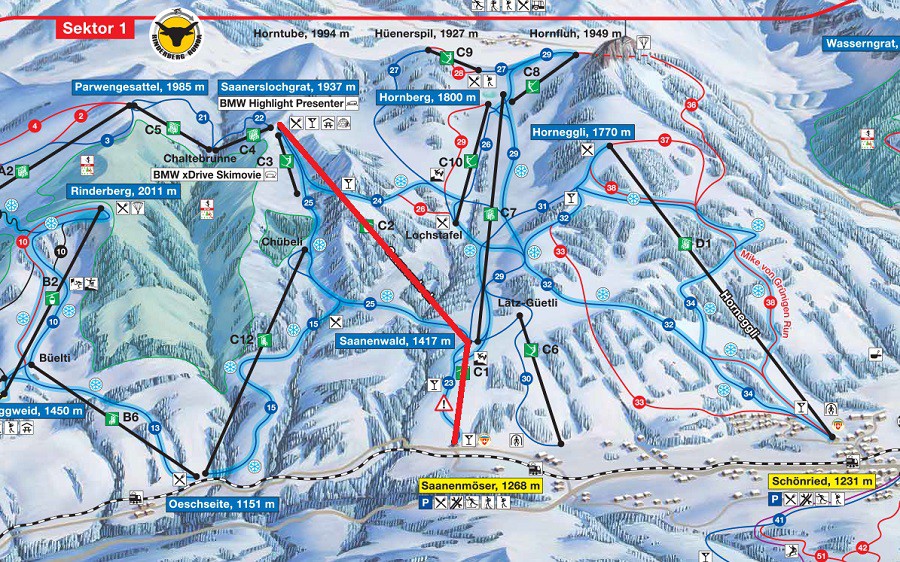

Situation sur le plan des pistes du domaine de Gstaad (le tracé de la télécabine est en rouge)

Situation sur un plan des pistes plus restreint

    Caractéristiques administratives:

    TCD-Télécabine à attaches débrayables: Saanenmöser - Saanenwald - Saanerslochgrat
    Exploitant: Bergbahnen Destination Gstaad AG
    Constructeur: Poma
    Année de construction: 1980

    Caractéristiques d’exploitation:

    Saisons d'exploitation: Hiver
    Capacité: 6 personnes
    Débit: 1350 personnes/heure
    Vitesse d'exploitation maximale: 4.5 m/s
    Sens de la montée: Droite

    Caractéristiques géométriques:

    Altitude aval: 1272 m
    Altitude intermédiaire: 1417 m
    Altitude amont: 1942 m
    Dénivelé 1ère section: 145 m
    Dénivelé 2ème section: 525 m
    Dénivelé total: 670 m
    Longueur développée 1ère section: 832 m
    Longueur développée 2ème section: 2130 m
    Longueur développée: 2962 m
    Pente moyenne 1ère section: 18%
    Pente moyenne 2ème section: 26%
    Temps de trajet: ~12 min

    Caractéristiques techniques:

    Emplacements tension: Aval
    Type de tension: Par contrepoids
    Emplacement motrice: Amont
    Type de motorisation: Courant continu alimenté par un groupe Ward-Leonard
    Puissance développée: 464kW
    Nombre de pylônes: 29
    Diamètre du câble: 40mm

    Caractéristiques des cabines:

    Constructeur: Sigma
    Modèle: SP-77
    Nombre de places: 6 par cabine
    Dispositif d’accouplement: Double pince S
    Nombre de véhicules/suspentes: 110

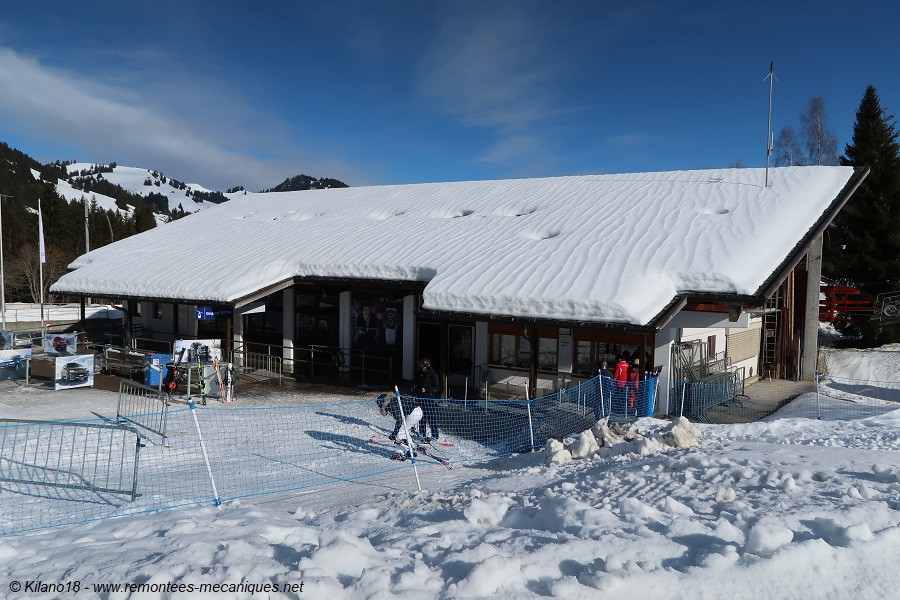

La gare aval

Située à proximité du village, la gare aval était accessible par la route et disposait donc d’un parking. Elle était aussi accessible pour les personnes empruntant la ligne ferroviaire du MOB.
Elle abritait les caisses ainsi qu'un garage pour les cabines. Au niveau technique, elle assurait la tension de la ligne.

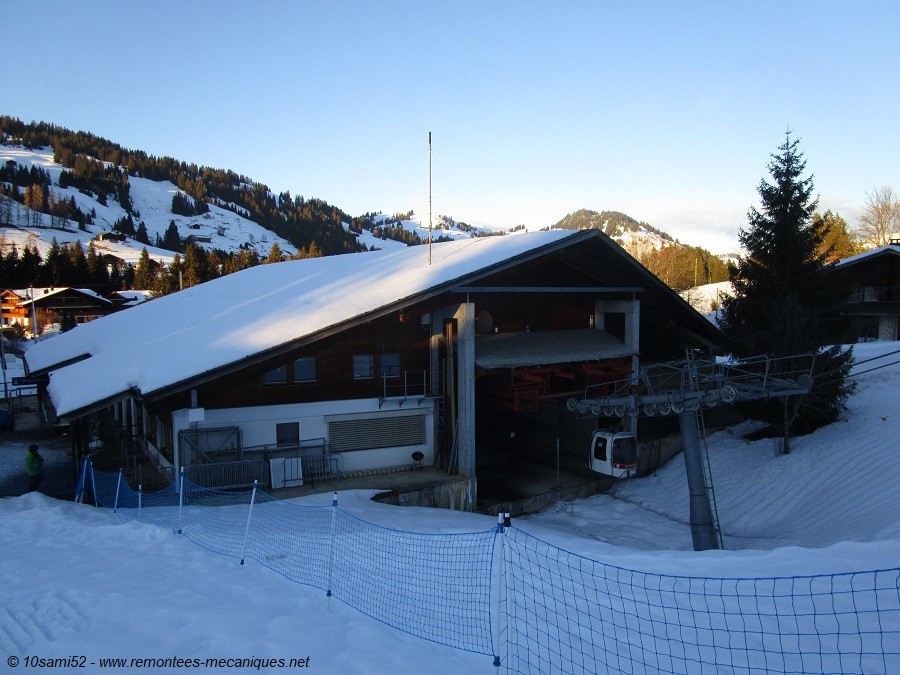

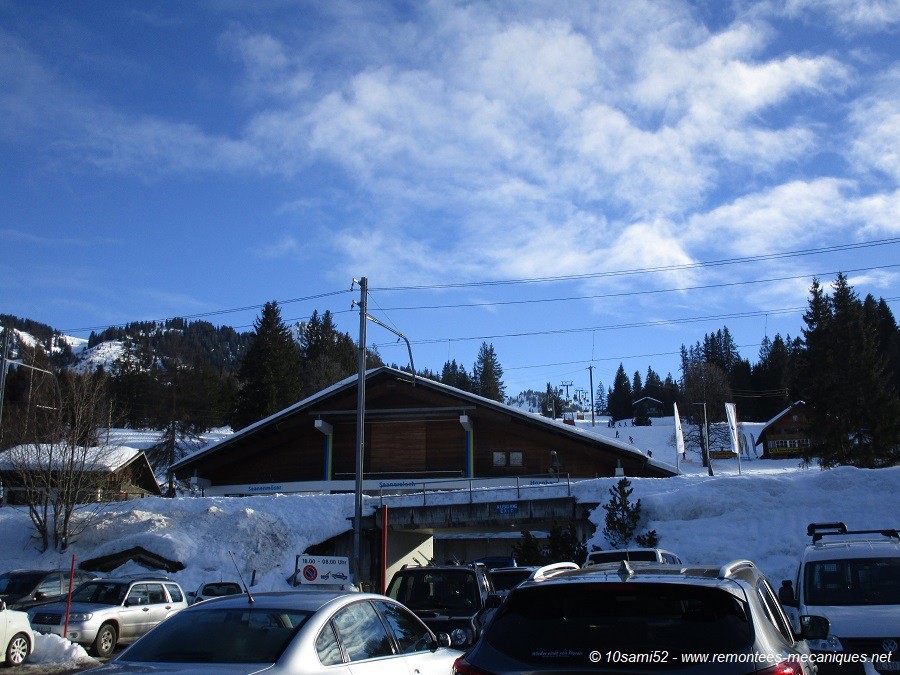

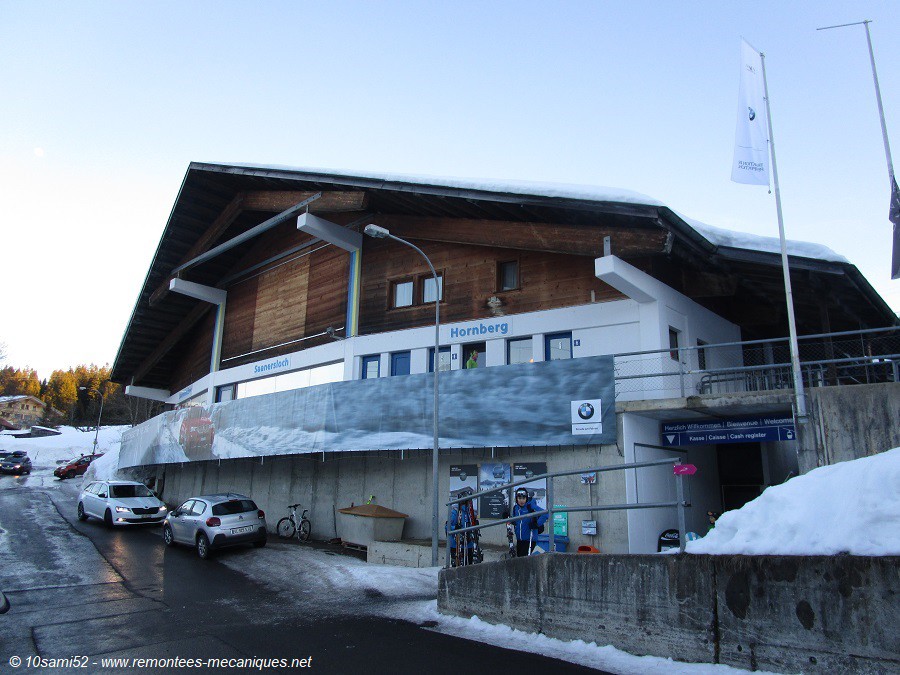

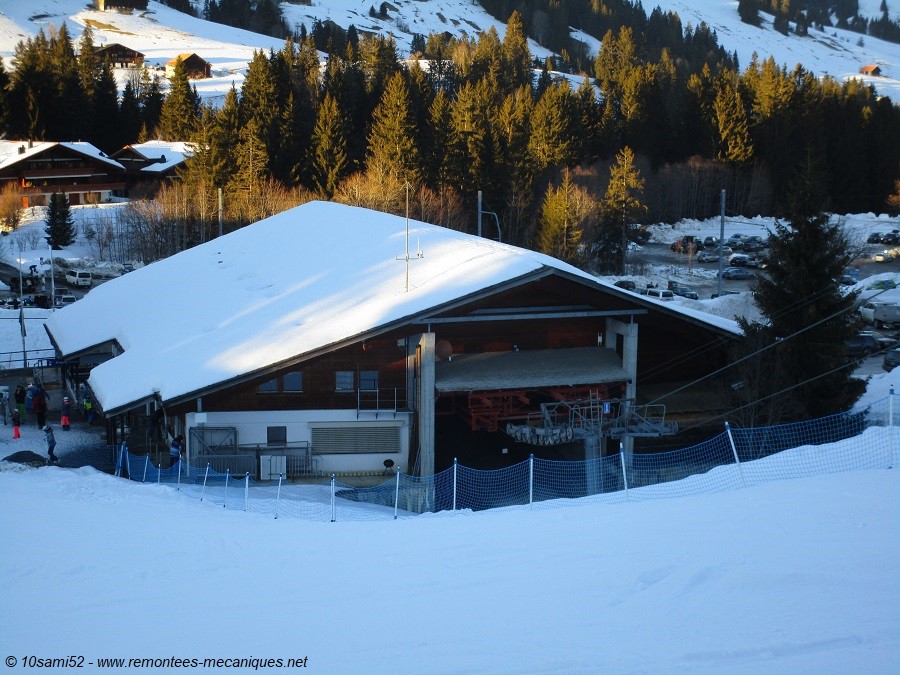

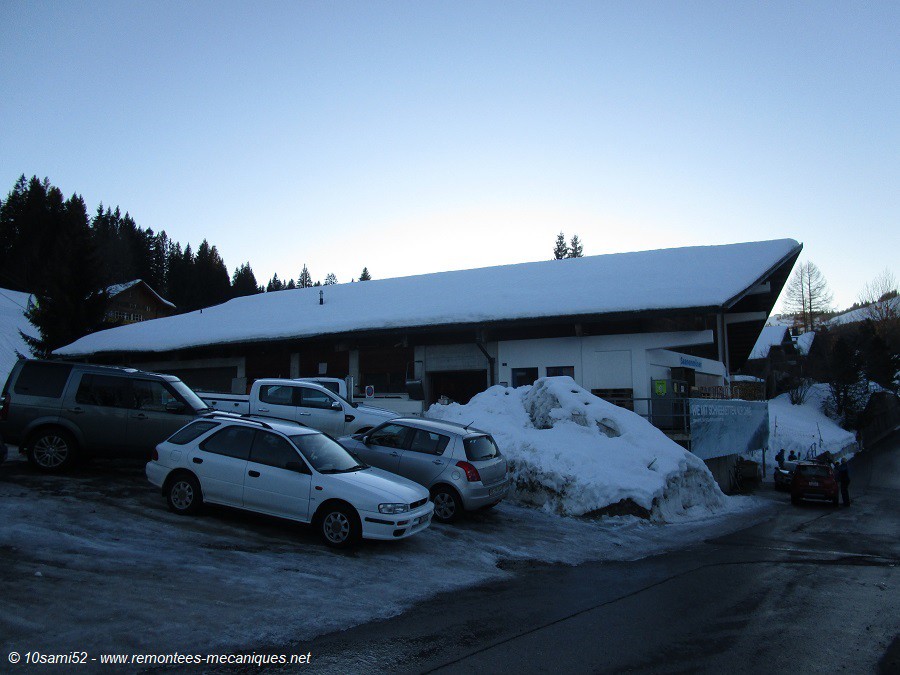

La gare vue depuis le parking


Vue depuis la piste

Vue rapprochée

Vue d'un côté

Et de l'autre

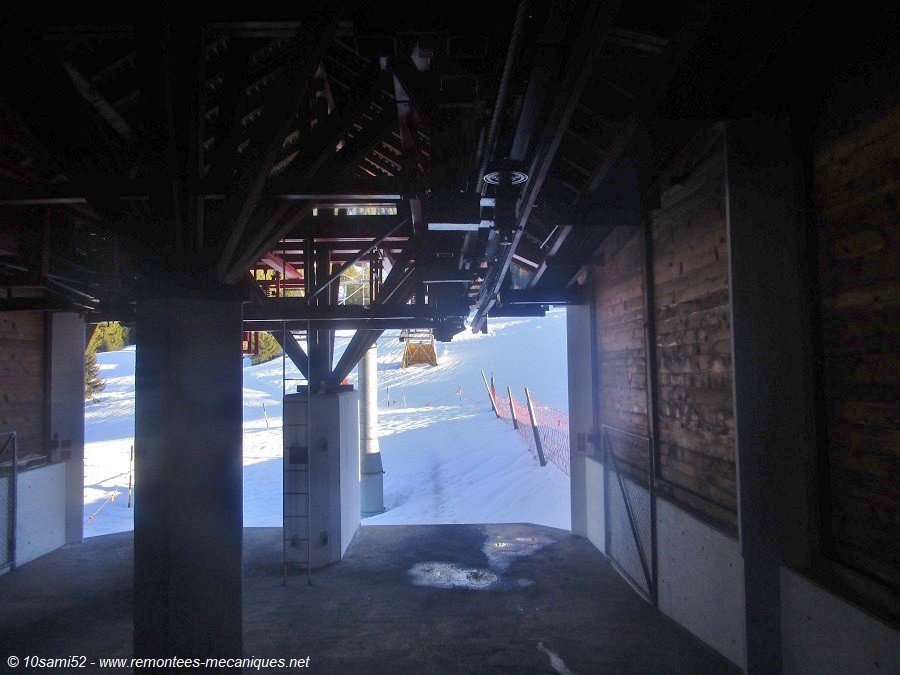

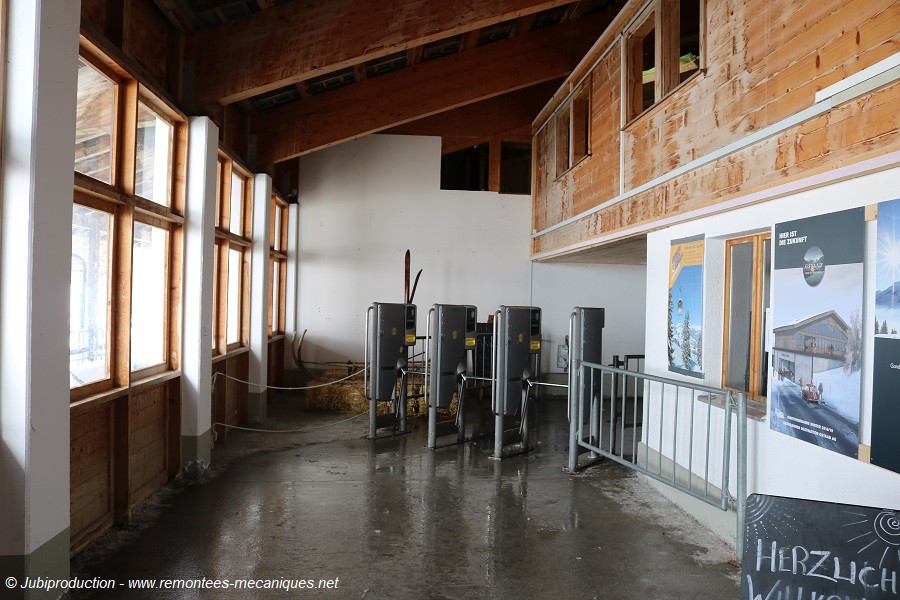

Couloir menant au quai d'embarquement

Le contour

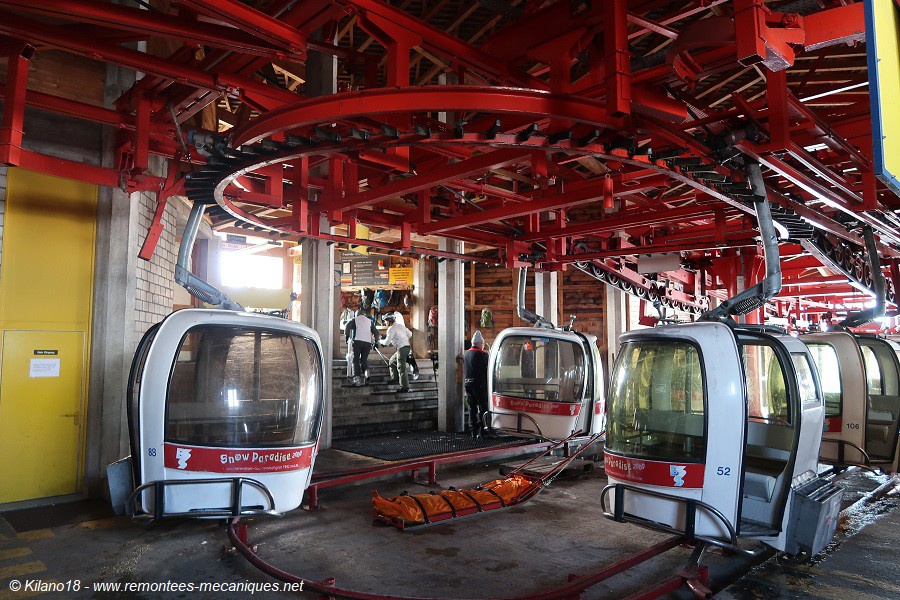

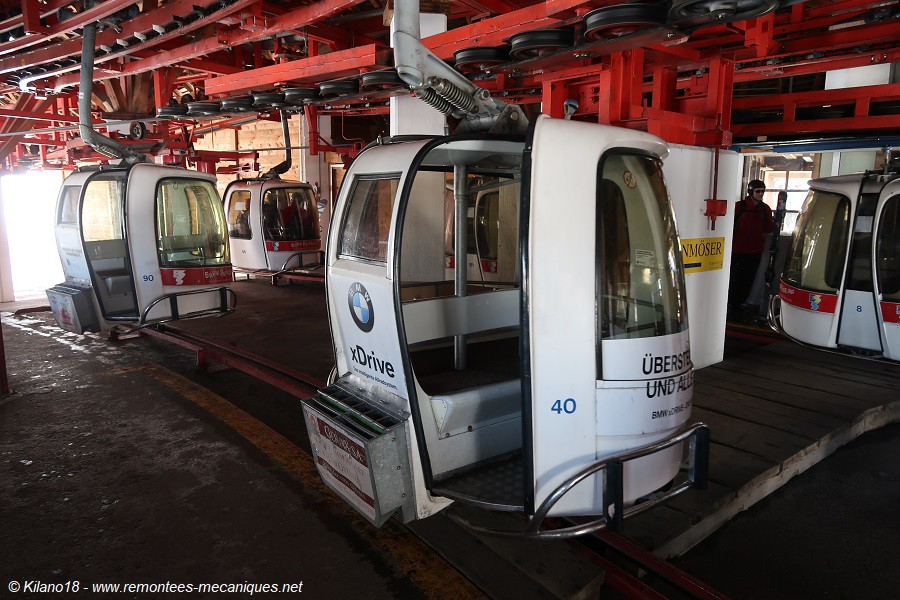

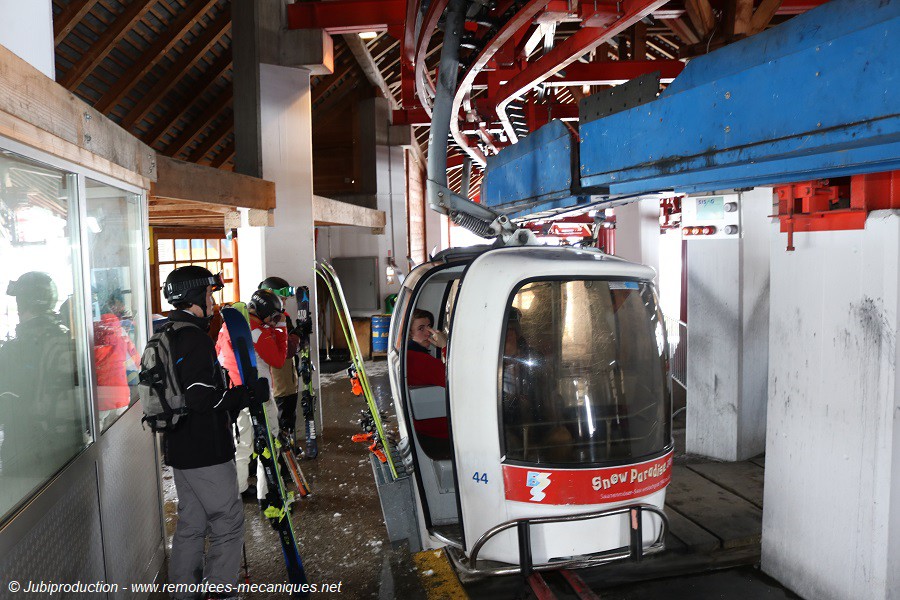

L'espace d'embarquement

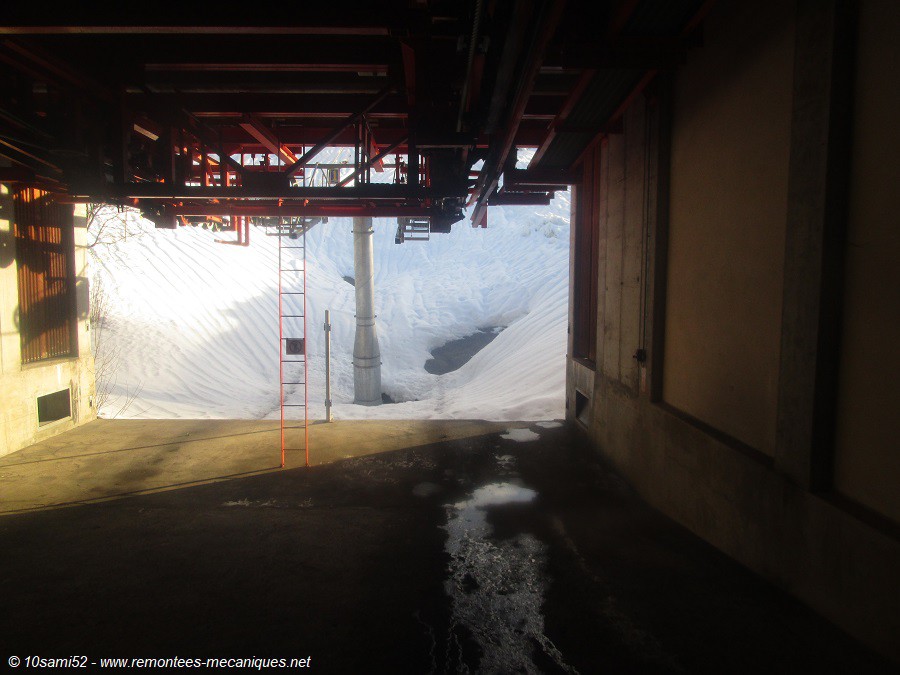

Dans le lanceur, puis sortie de gare

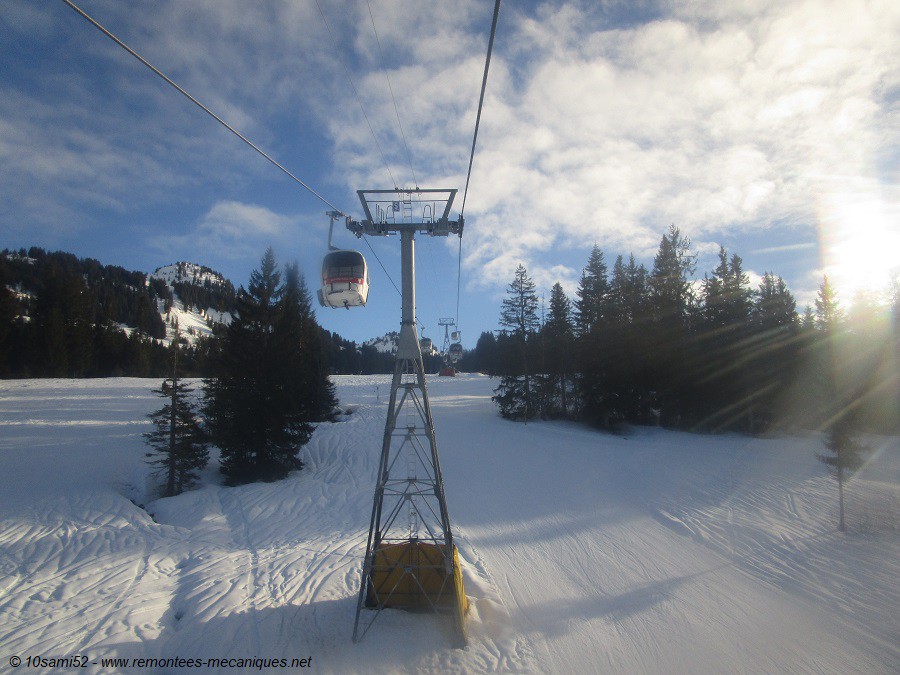

Le premier tronçon

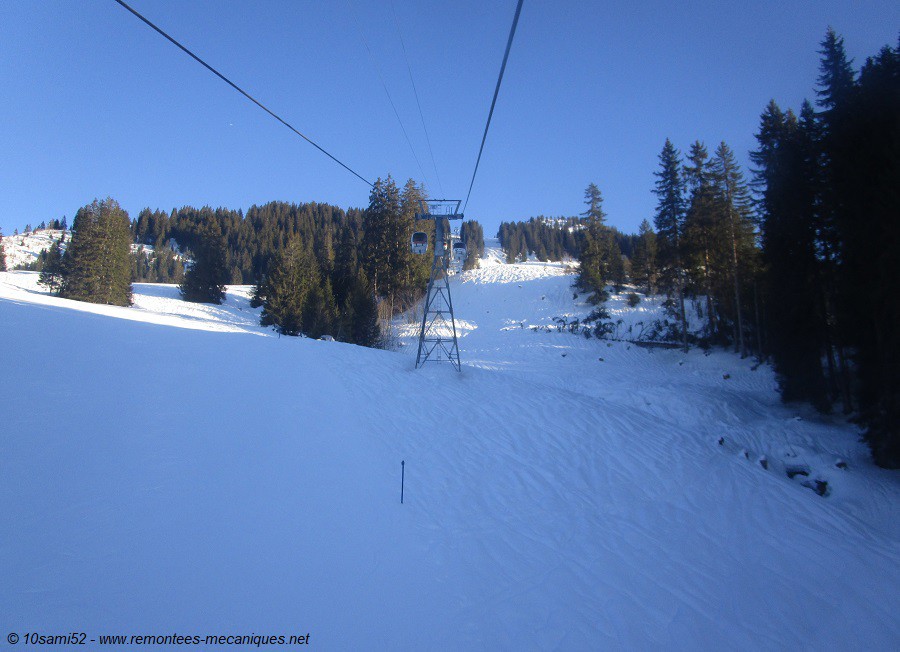

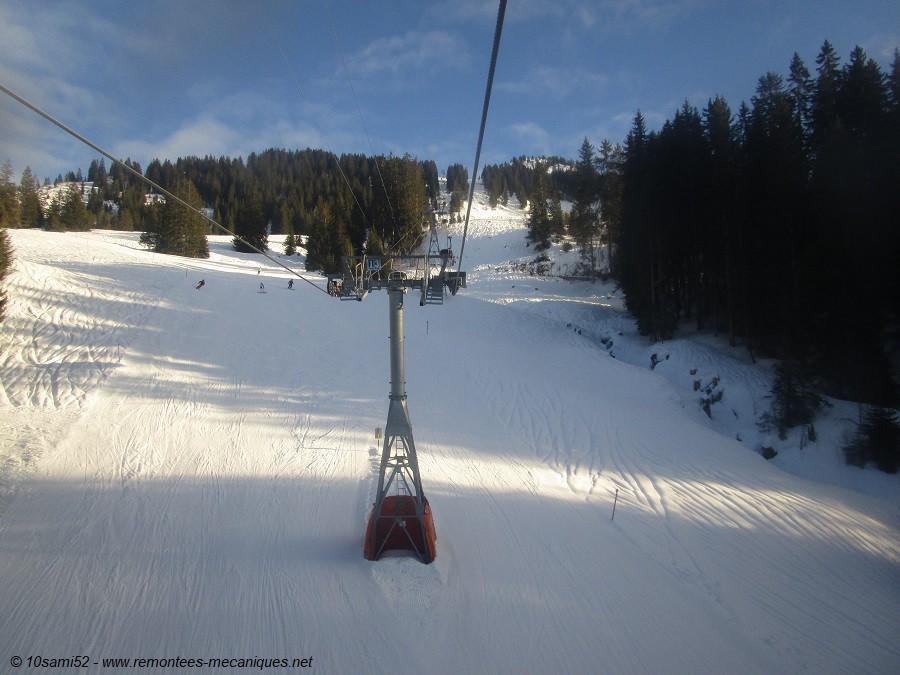

La ligne du premier tronçon possèdait une pente régulière jusqu'à la station intermédiaire. La ligne était longée par la piste de retour en station. La longueur développée, de 832m, du tronçon était plus courte que celle du second.

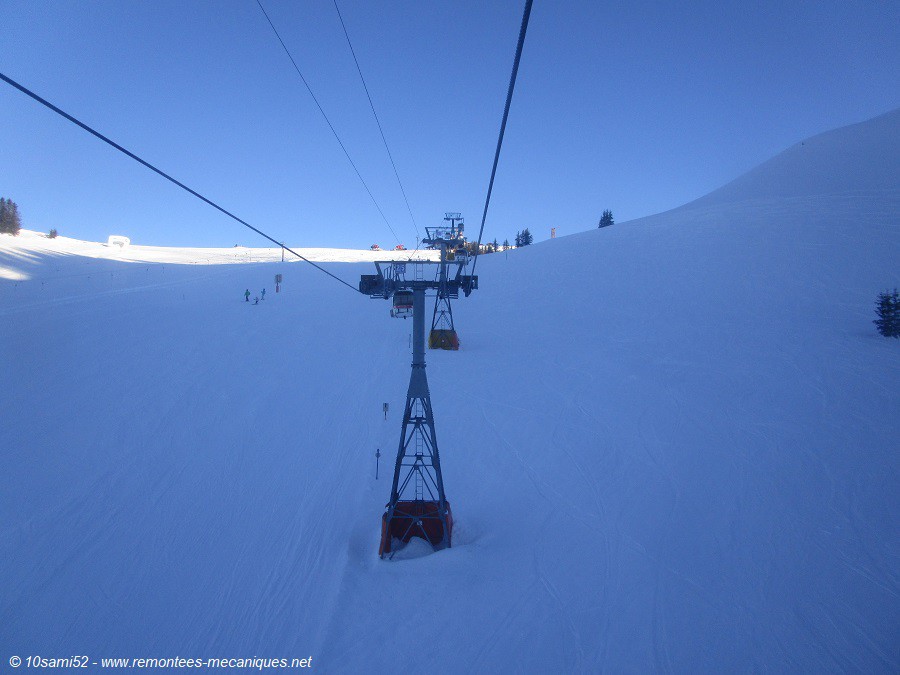

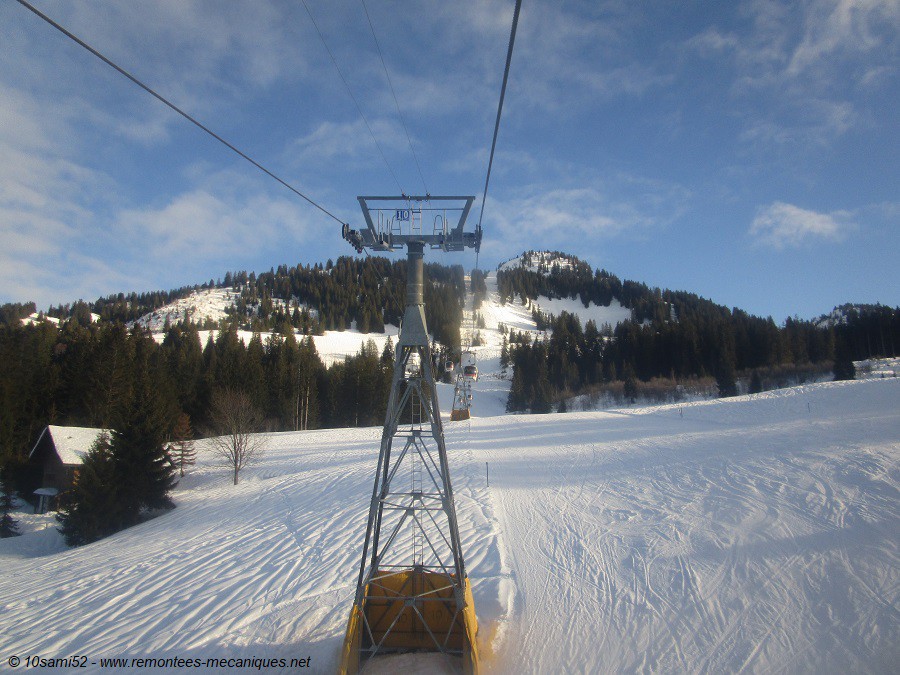

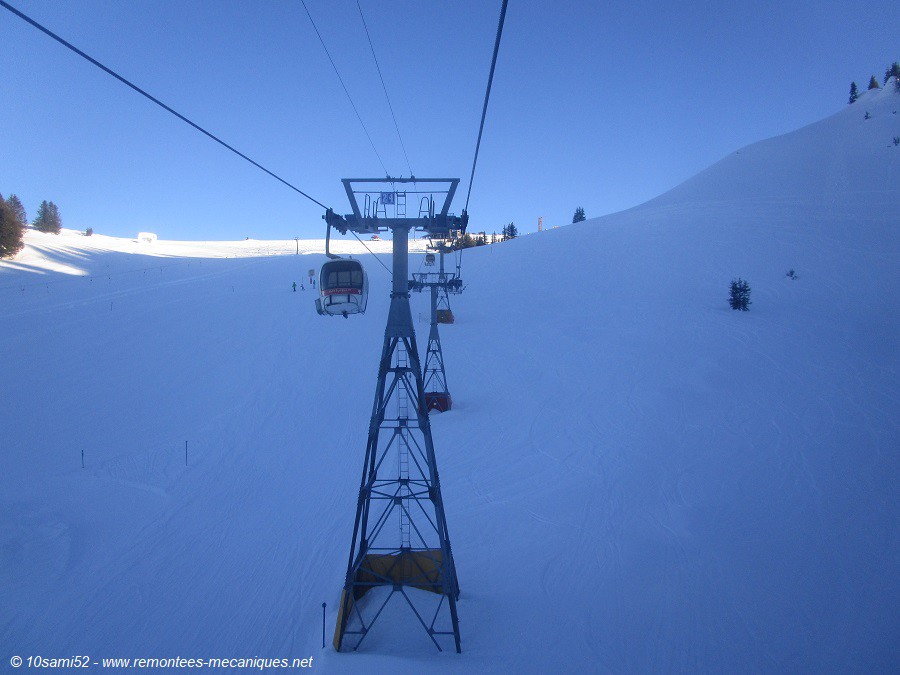

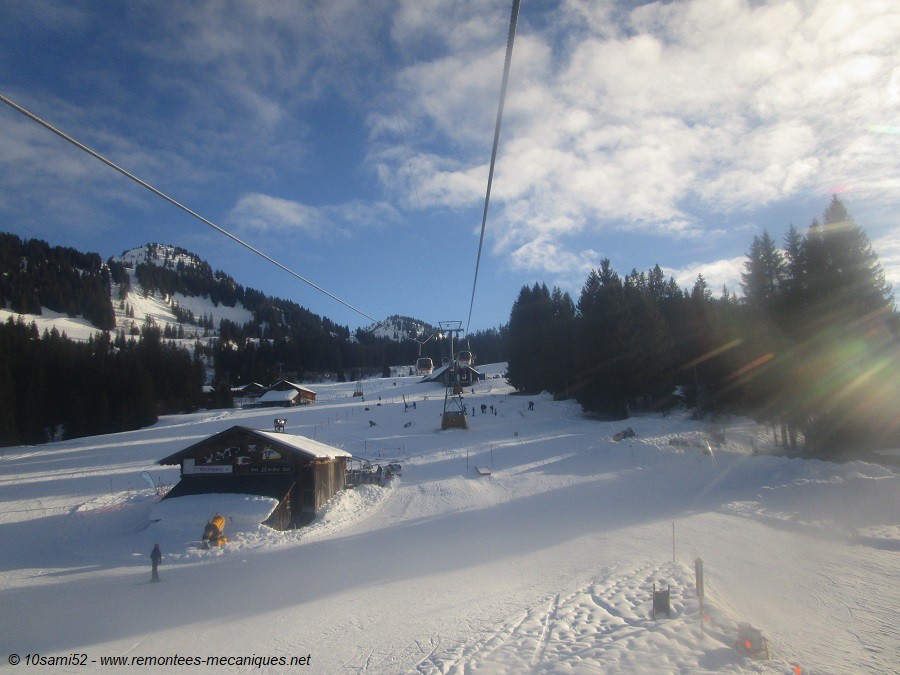

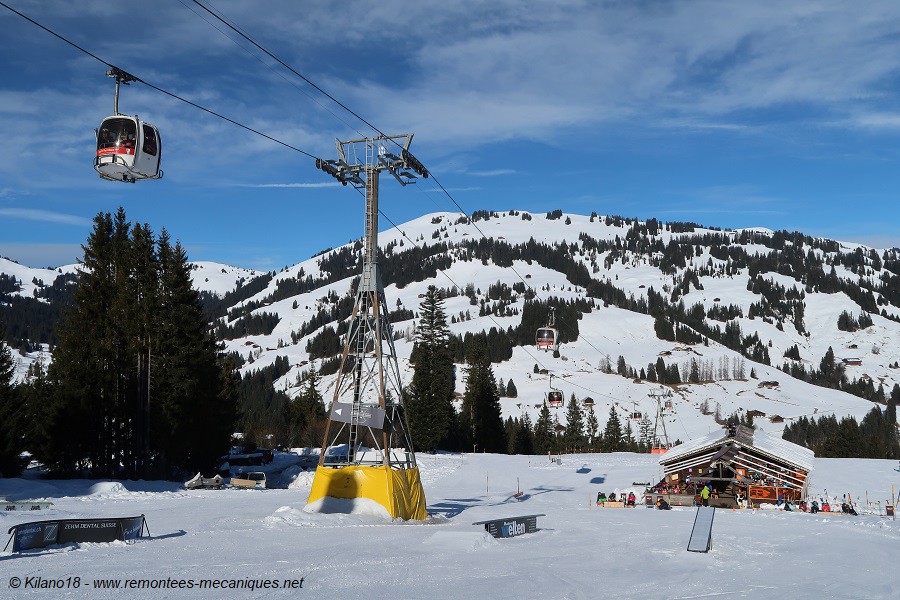

Vue d'ensemble du début du premier tronçon

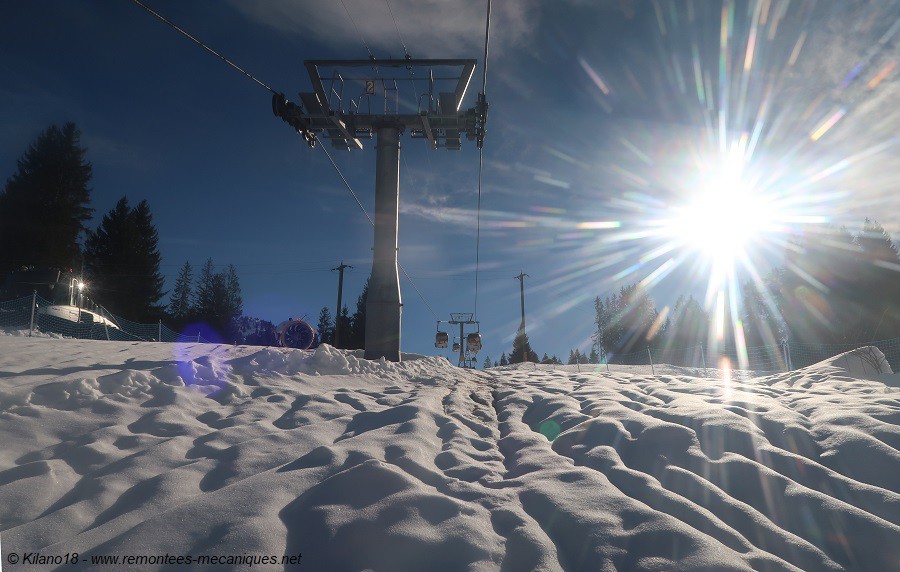

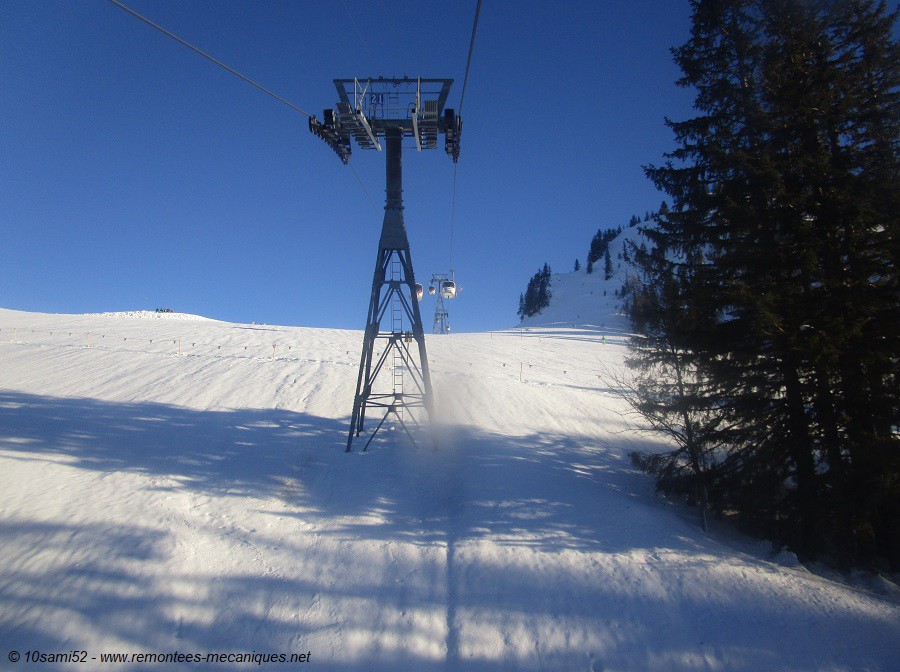

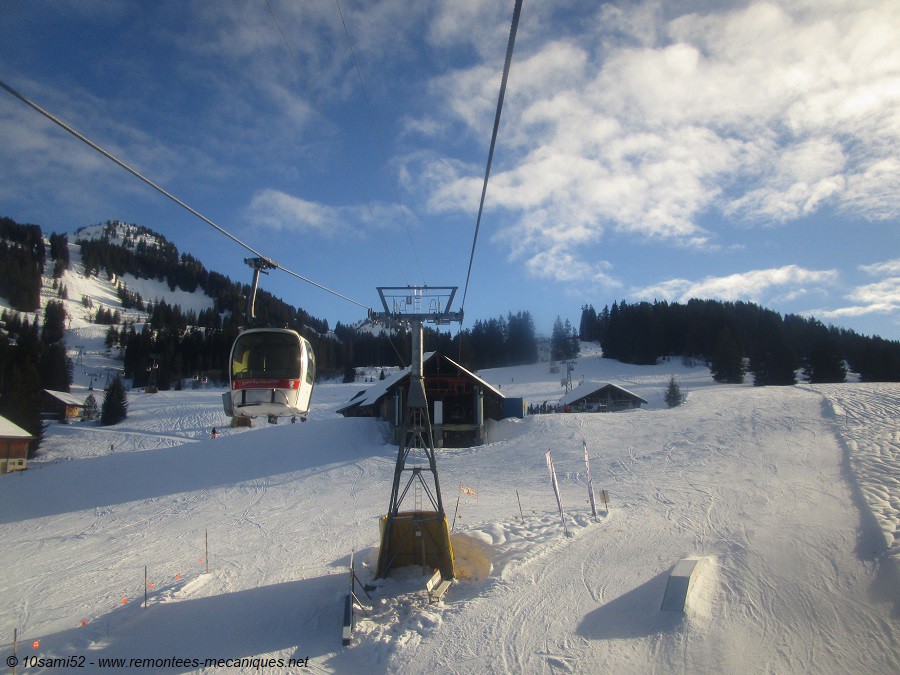

P1, compression en sortie de gare

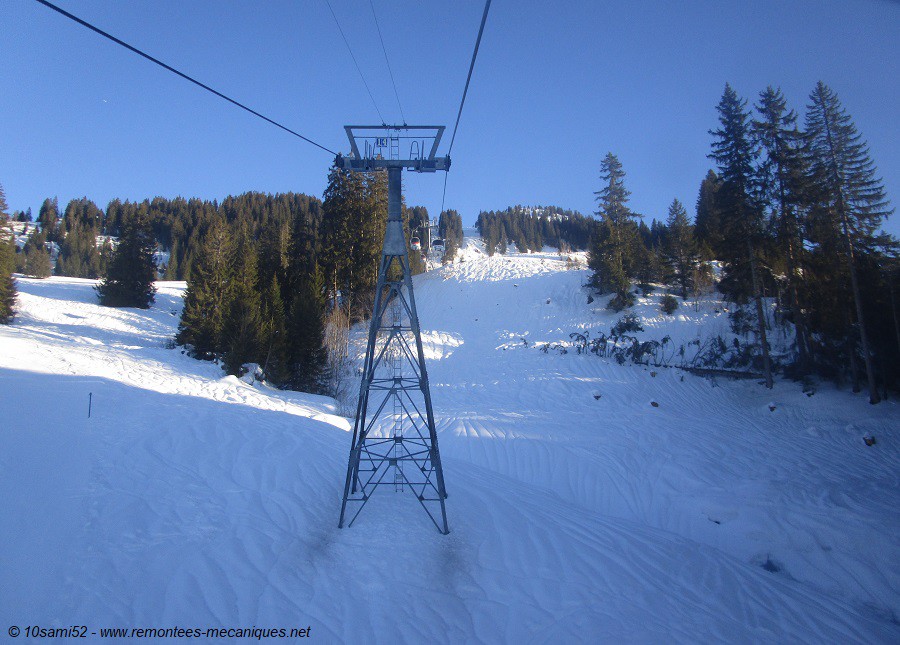

P2

P3

P4

P5

Portée

P6

Portée

P7

P8

Approche de la gare intermédiaire

Entrée en gare

Vue en aval

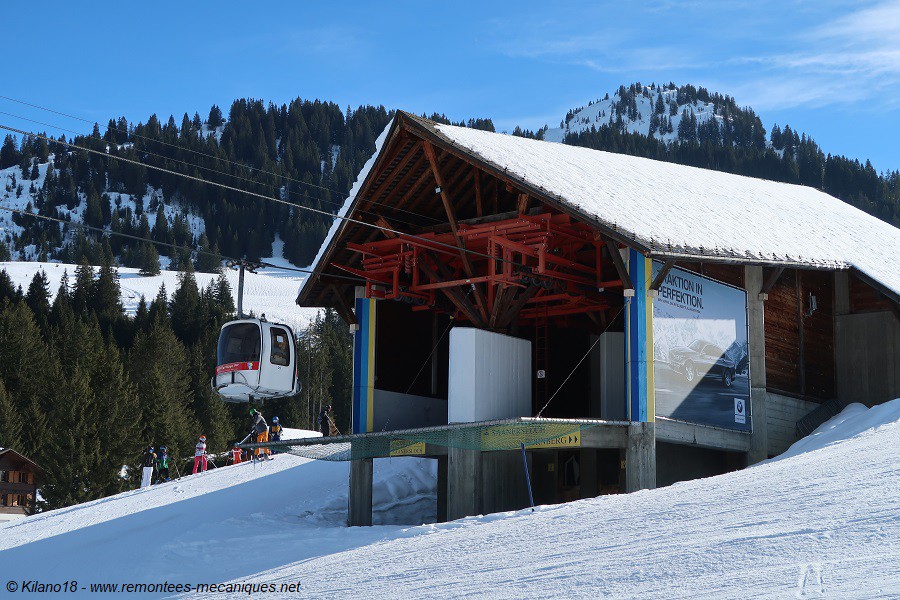

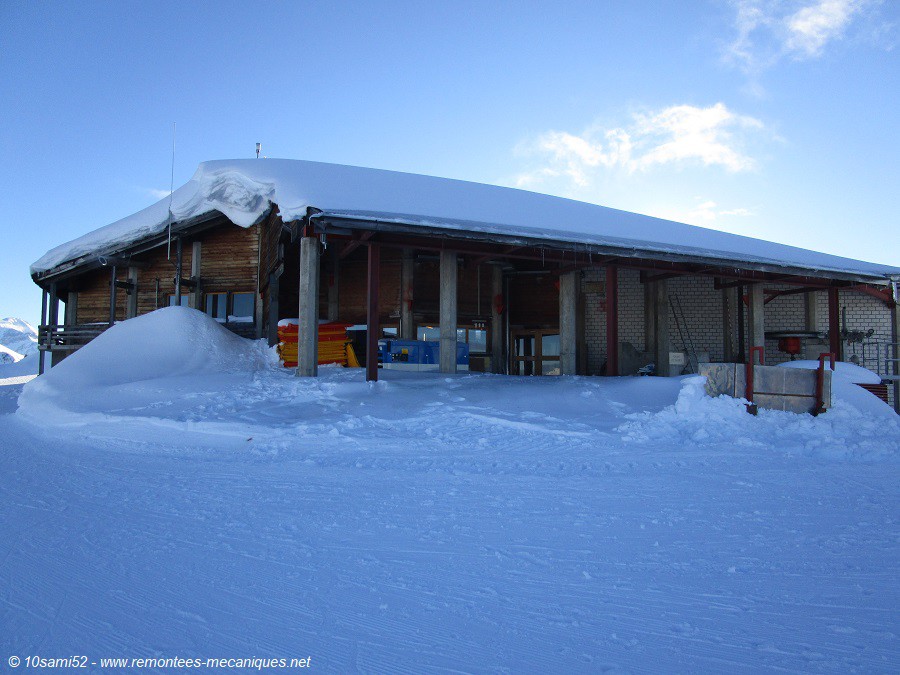

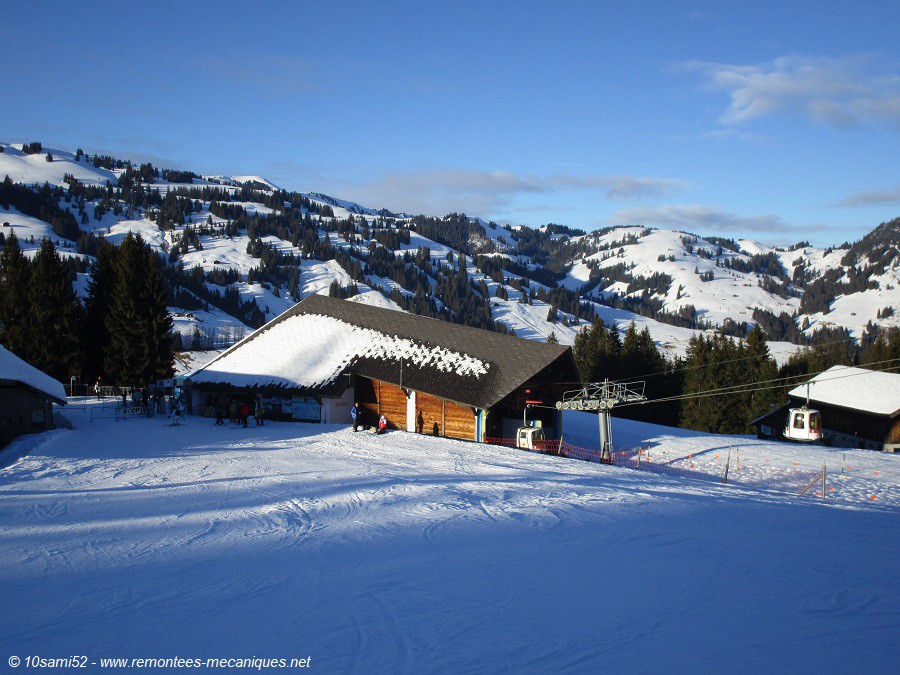

La gare intermédiaire

Elle permettait à la ligne de la télécabine d'inscrire un virage à gauche, et, donc, d'accéder au Saanerslochgrat. Depuis cette gare, il était possible d'emprunter le télésiège débrayable 3 places à bulles Saanenwald-Hornberg, qui permet d'accéder à Schönried.

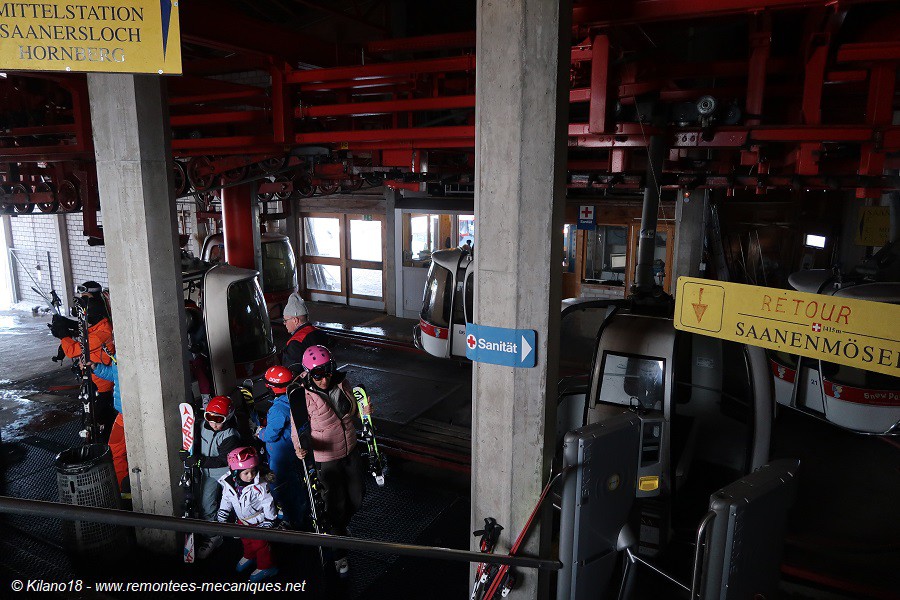

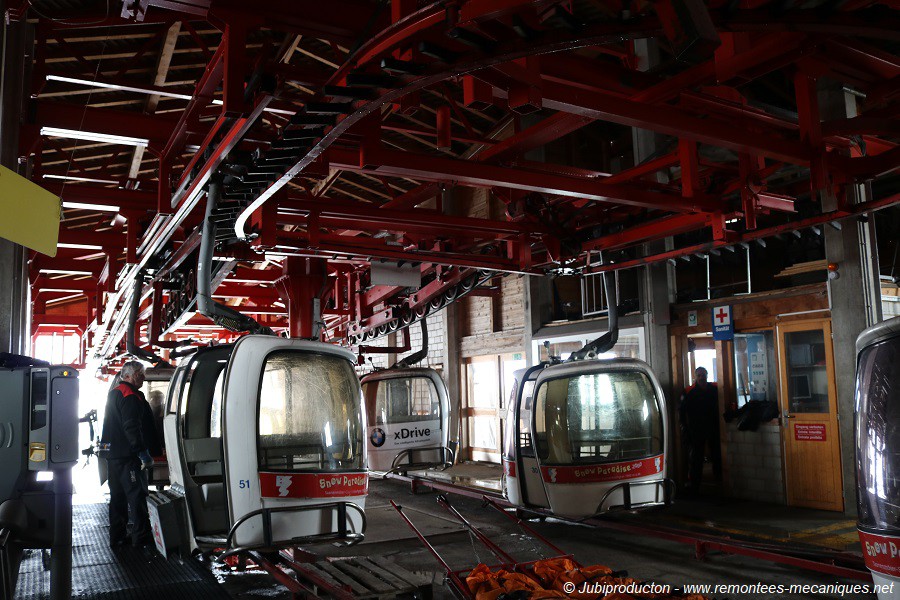

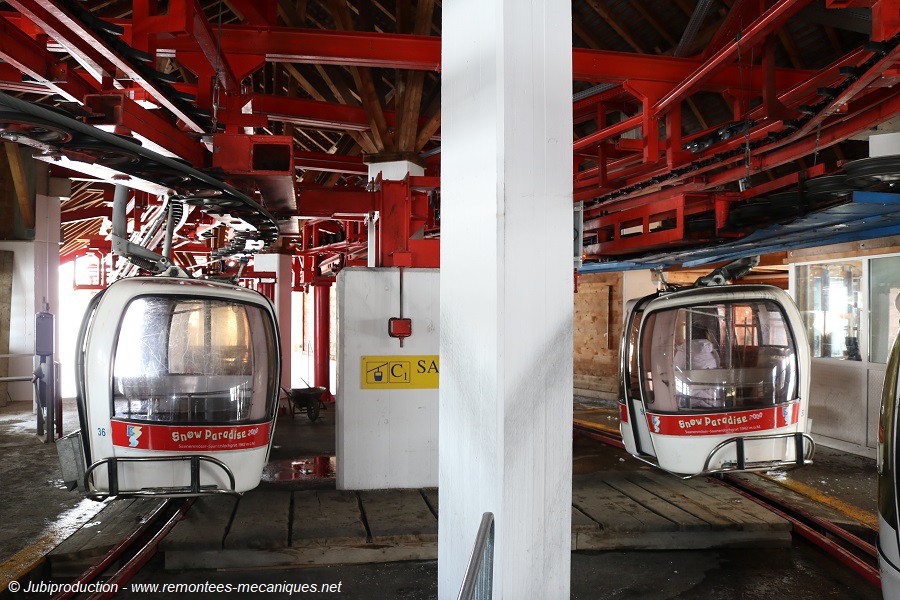

Vue d'ensemble de l'intérieur

Zone d'embarquement côté descente

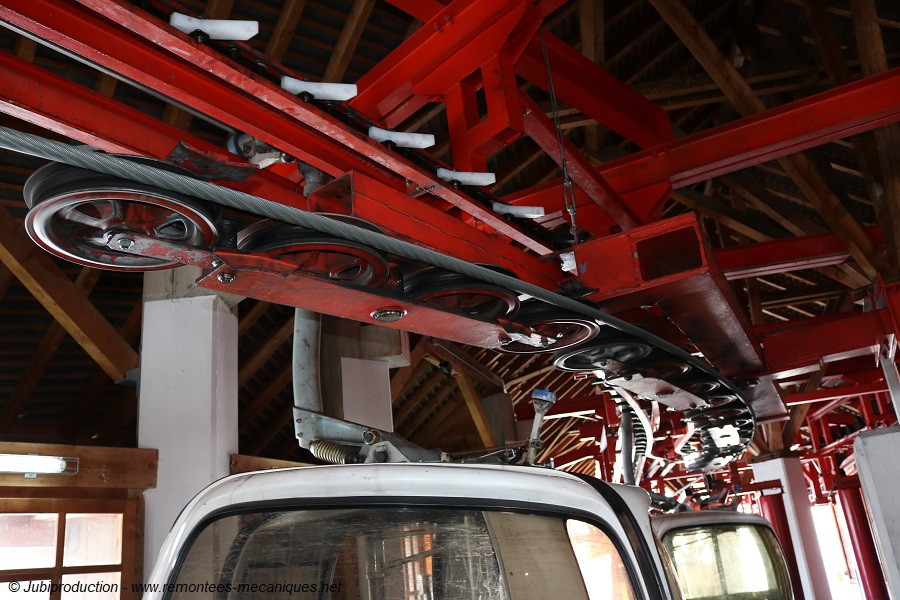

Banane de galets déviant le câble (côté descente). L'autre (côté montée) était protégée par des caches bleus.

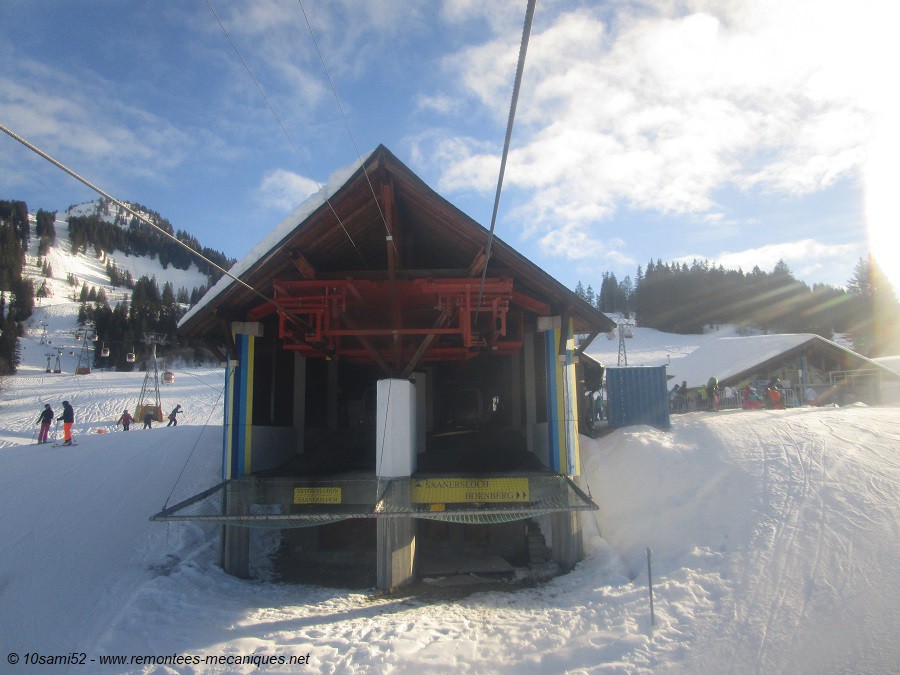

Vue d'ensemble

Vue de la sortie du second tronçon

Vue de l'entrée du premier tronçon


Embarquement côté montée. On remarque les couvertures bleues de la banane de galets de déviation.

Dans le lanceur, puis sortie de la gare

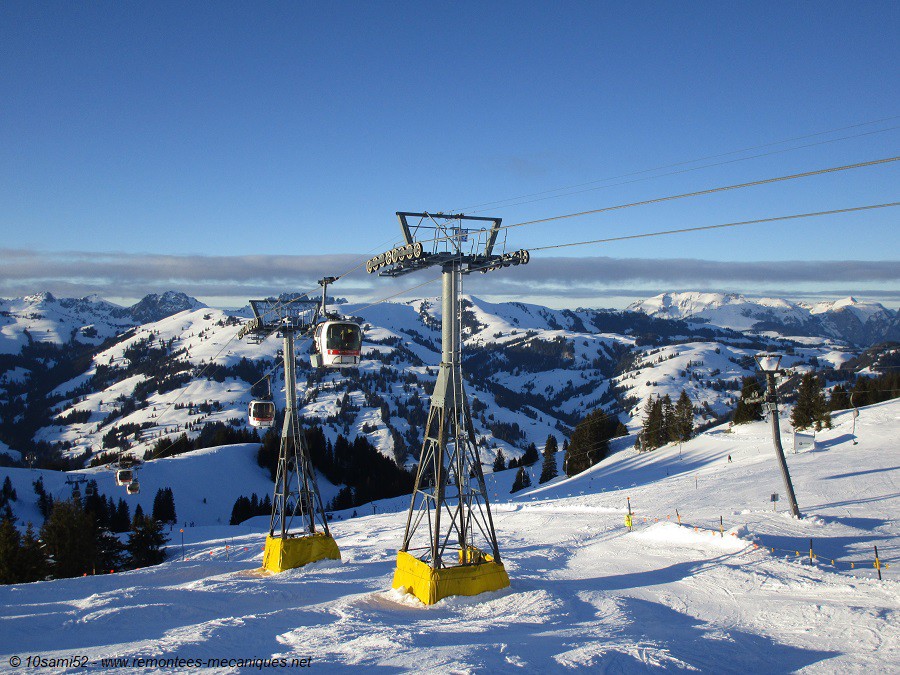

Le second tronçon

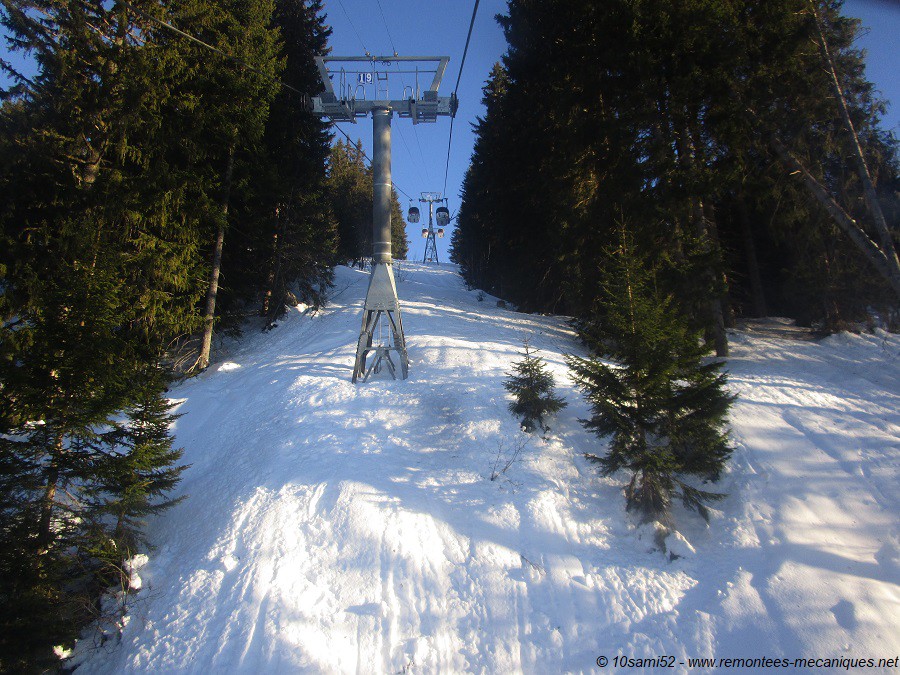

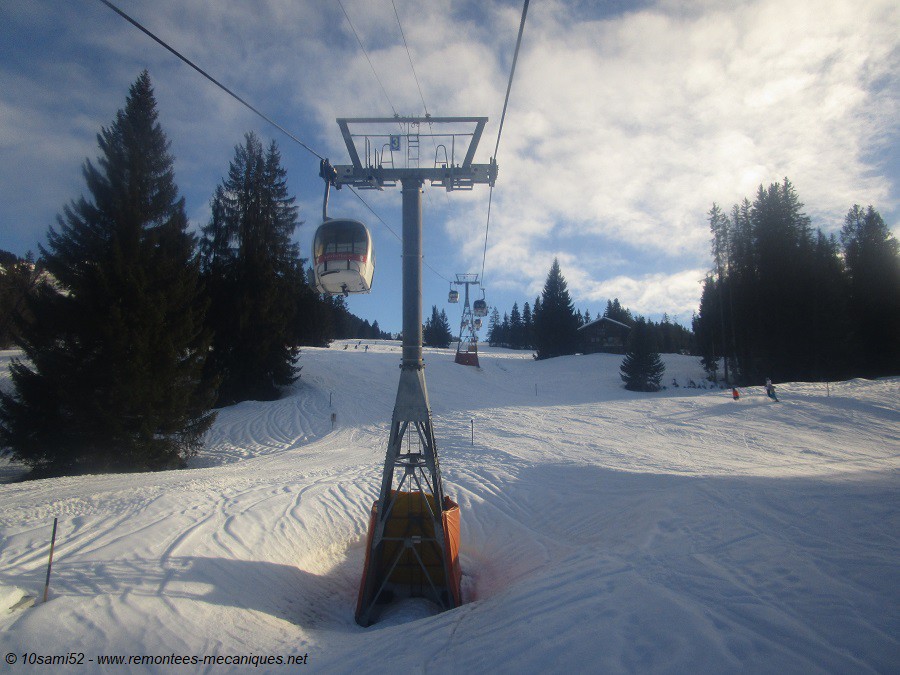

La ligne du second tronçon possèdait une pente plus marquée à partir du pylône n°13 avant de s'adoucir et d'entamer une légère descente. Puis, elle remontait avant d'arriver en gare amont. La ligne traversait une forêt, puis un pâturage. La longueur développée, de 2130m, du tronçon était plus longue que celle du premier.

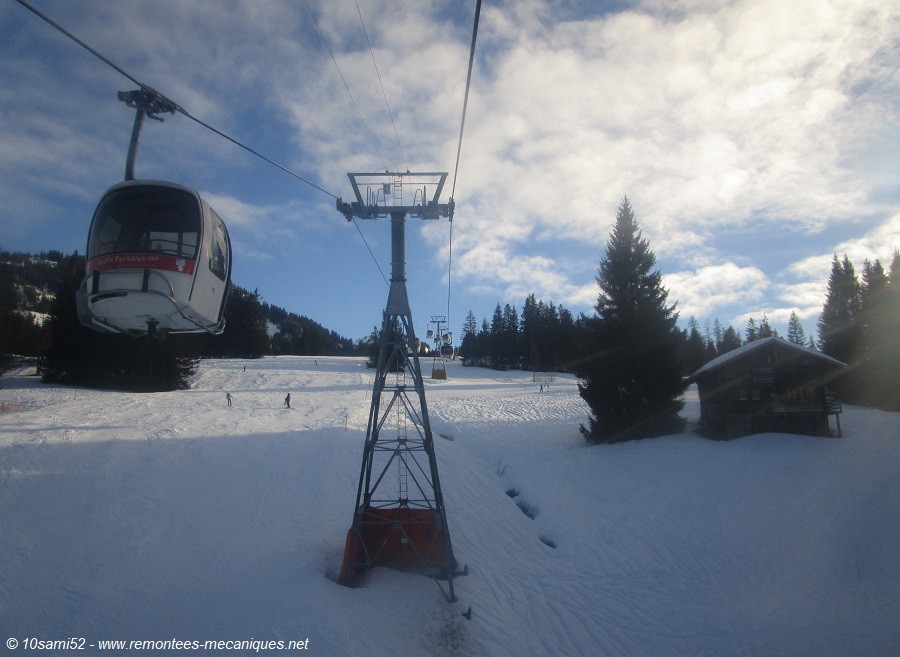

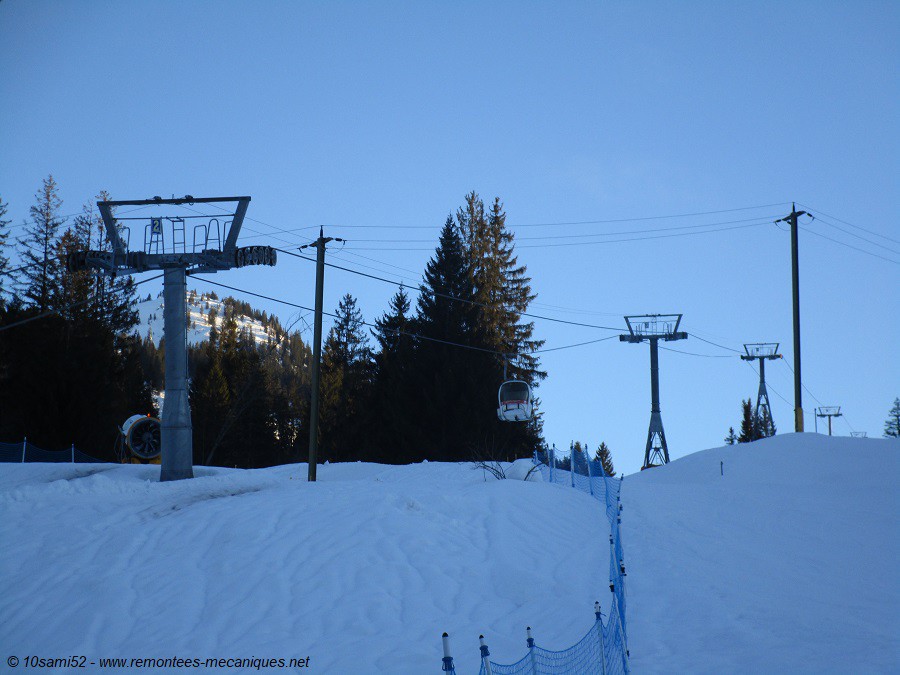

Vue d'ensemble

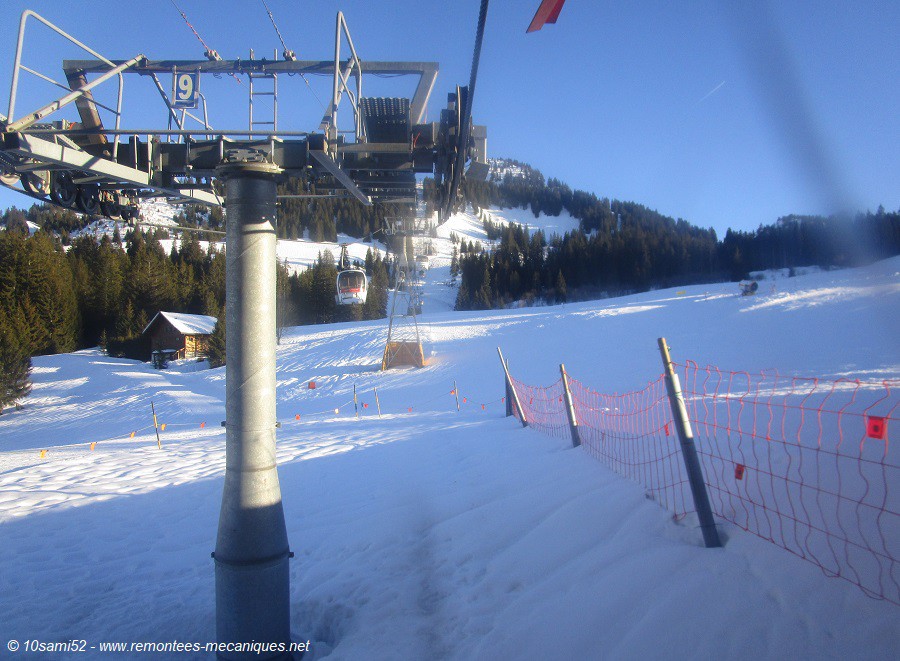

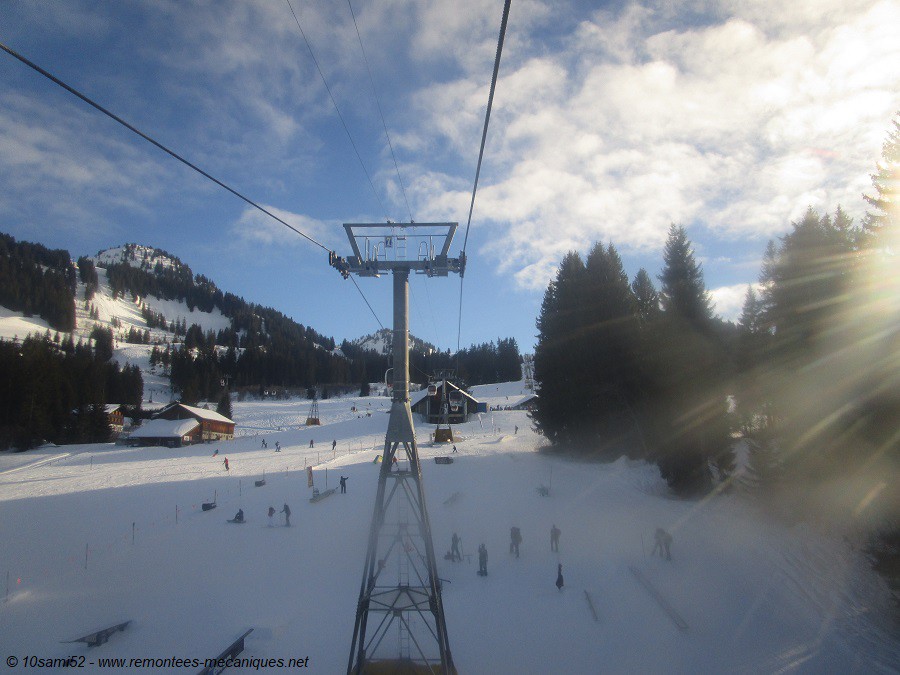

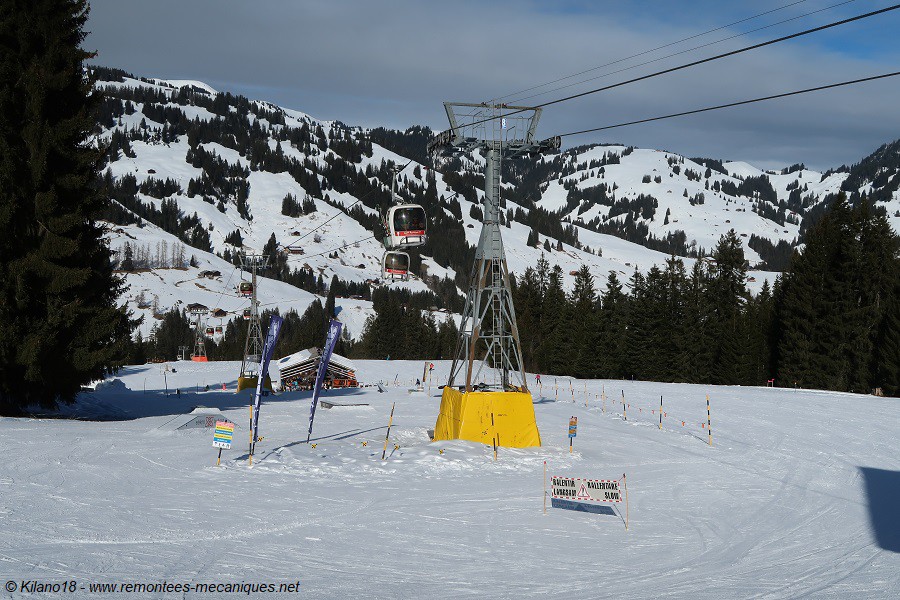

P9, compression en sortie de gare

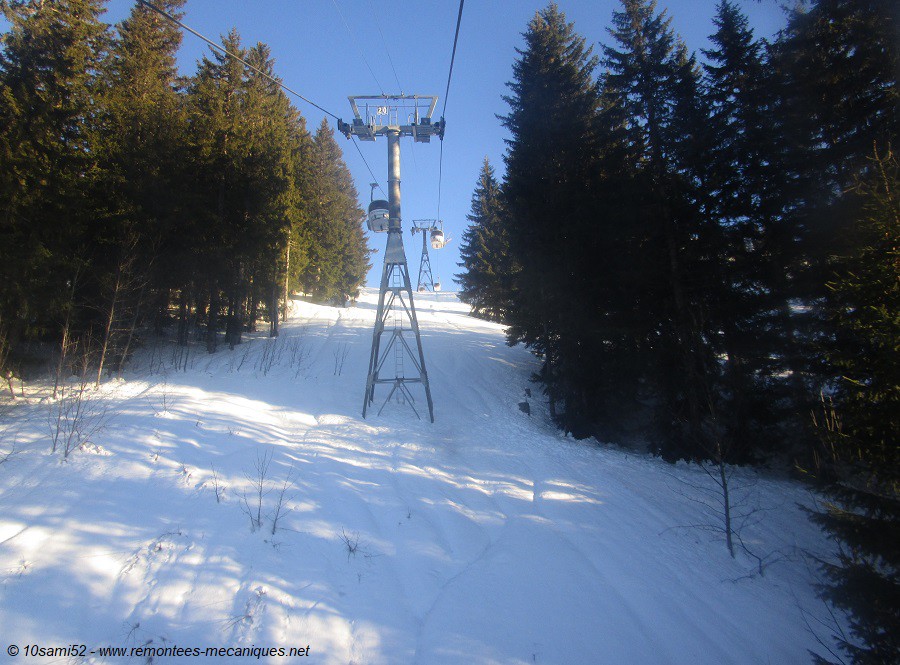

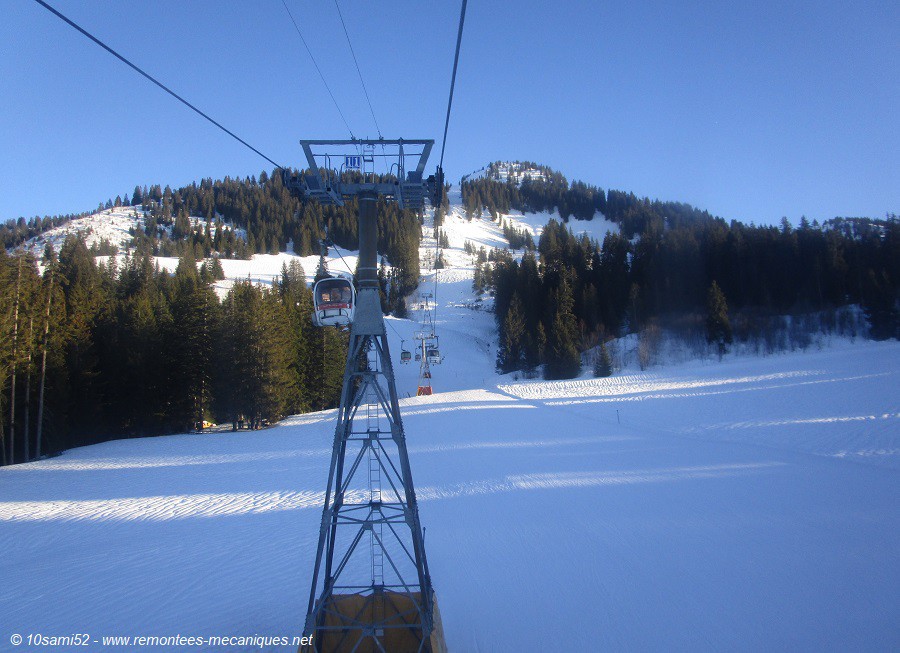

P10

P11

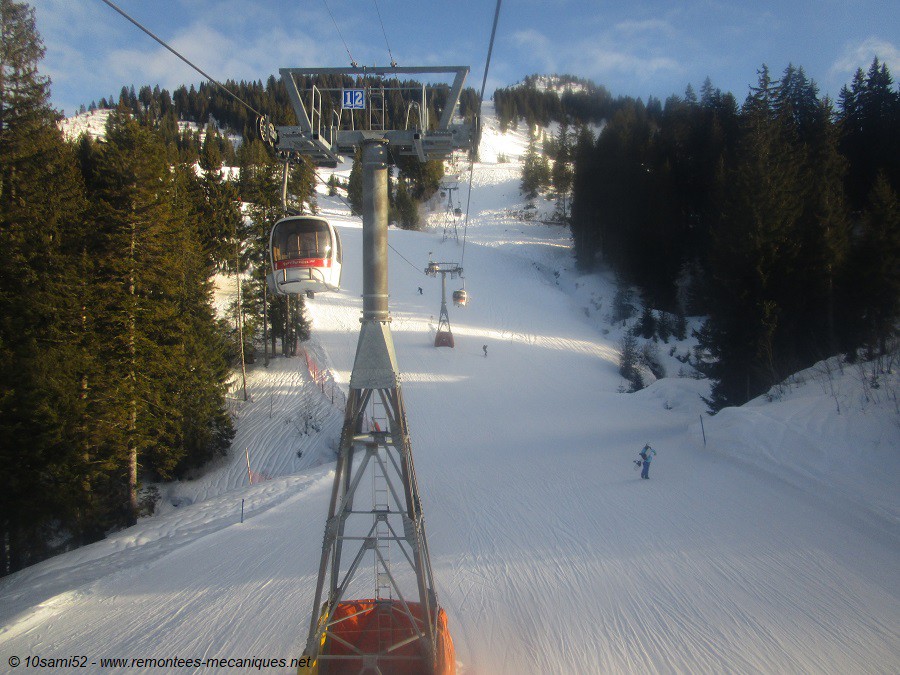

P12

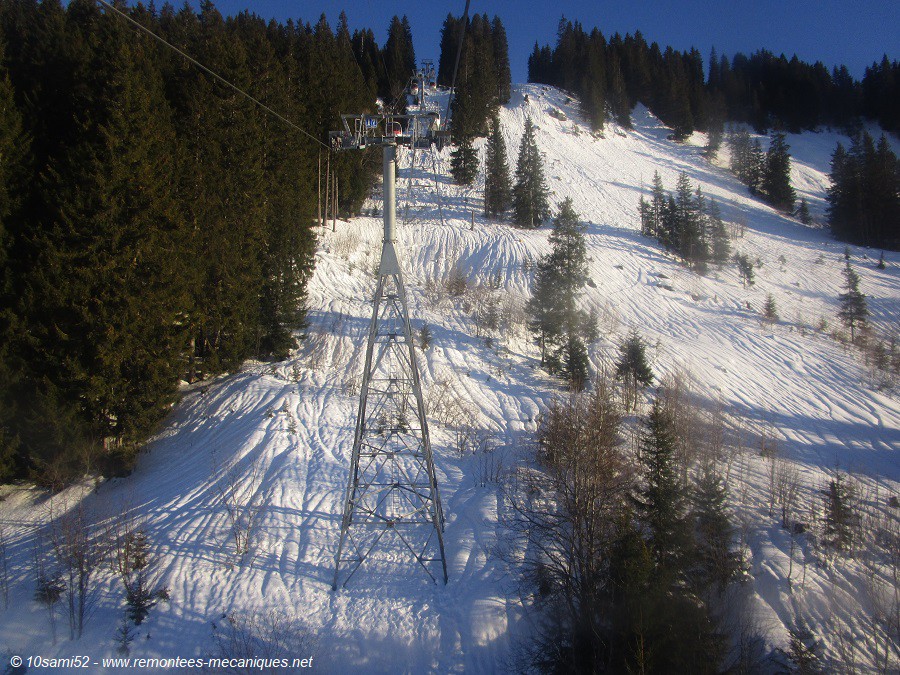

P13, la pente commençait à s'accentuer

Portée

P14

Portée

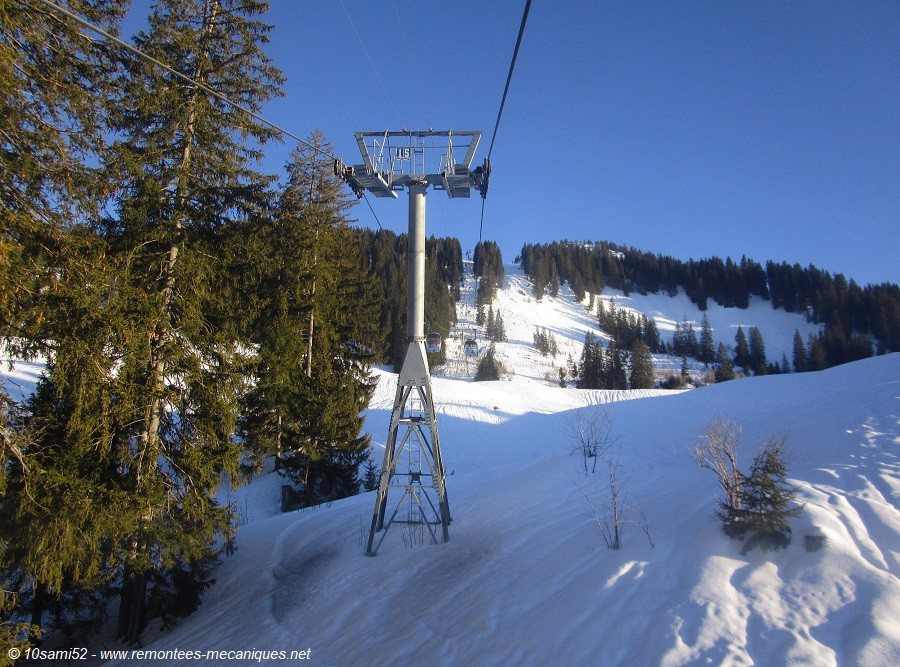

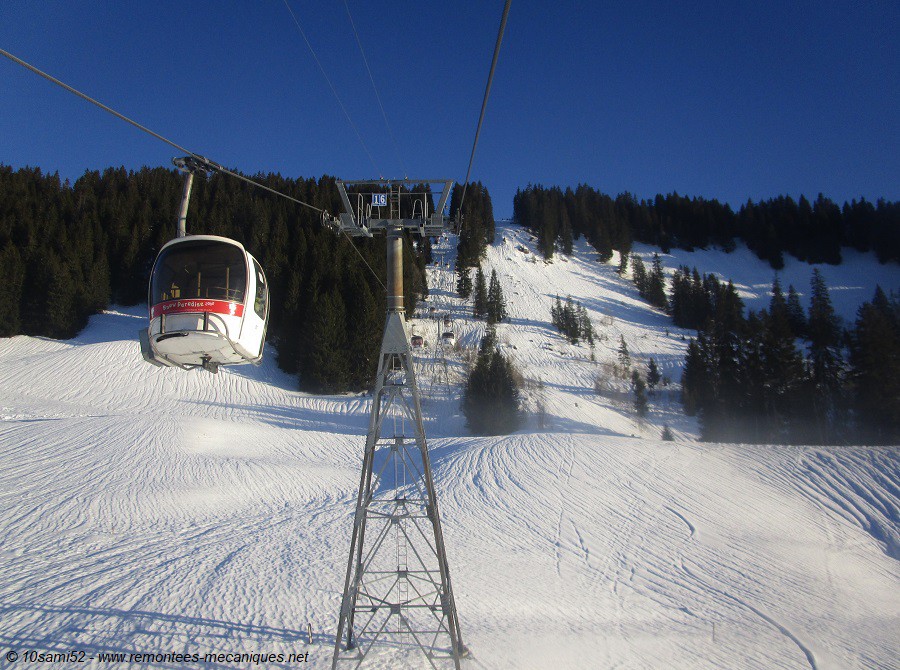

P15

Portée

P16

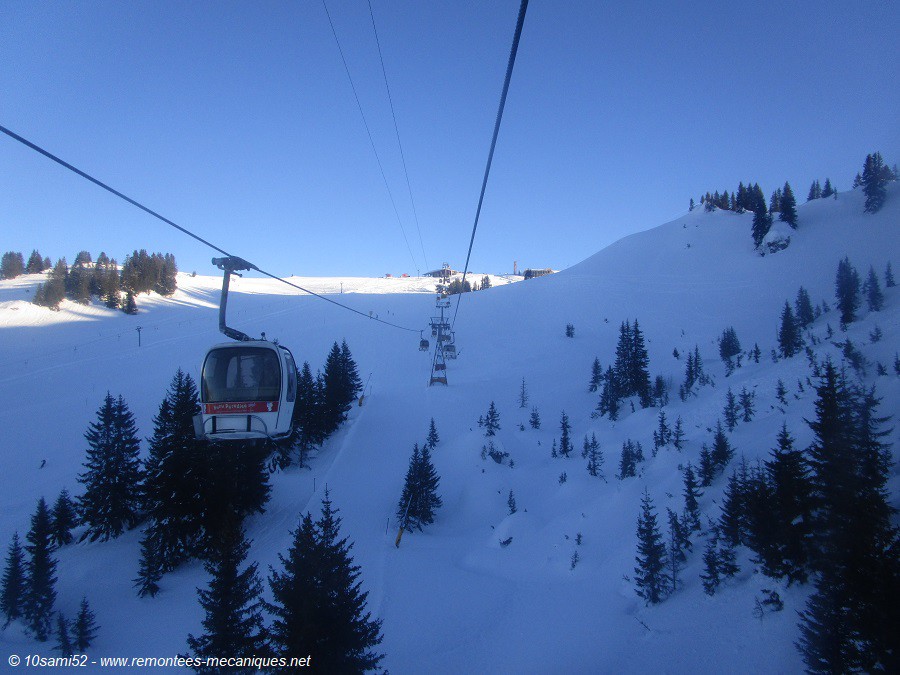

P17, la pente s'accentuait à nouveau après ce pylône

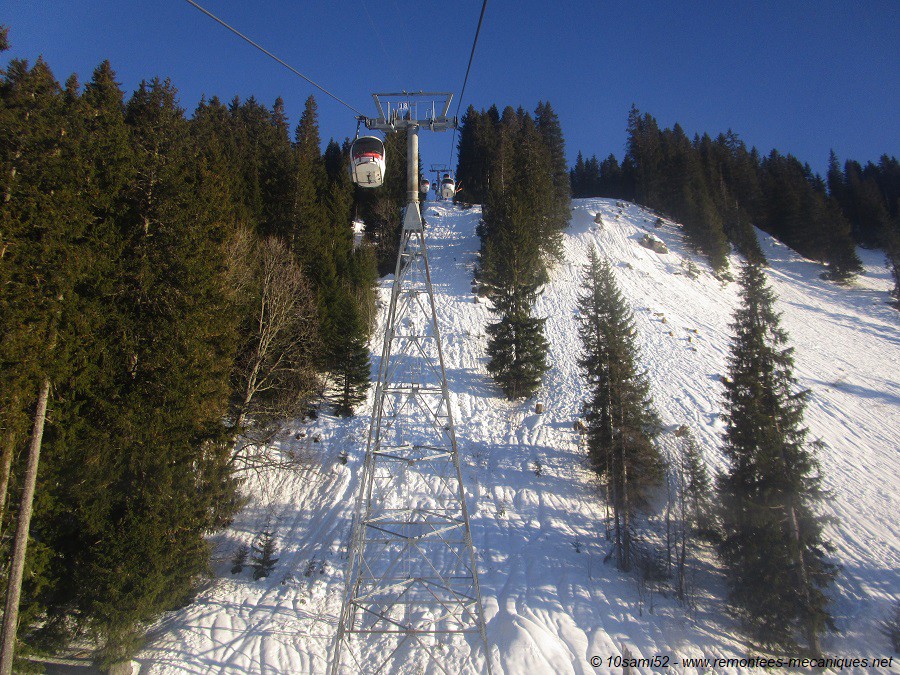

P18, on remarque bien que la pente était plus forte que celle du premier tronçon

P19

P20

P21, la pente s'atténuait

Portée

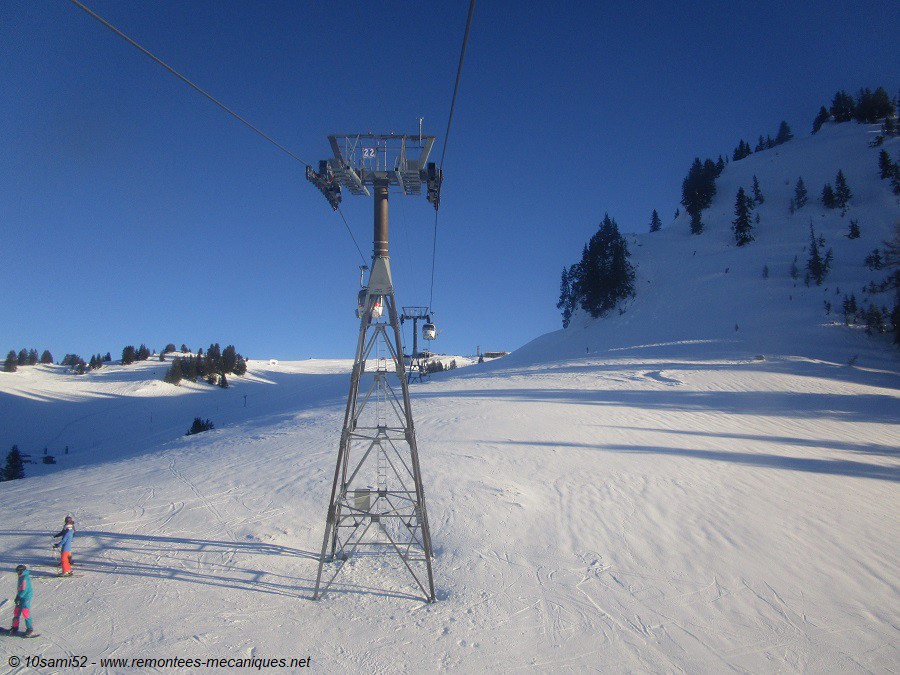

P22

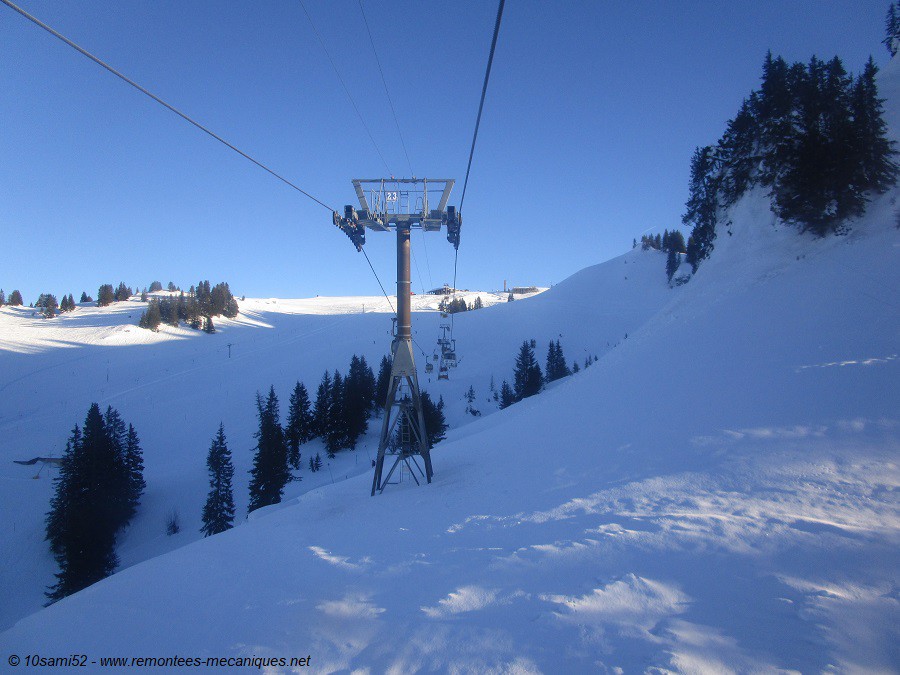

P23

Portée, la pente décrivait une légère descente jusqu'au pylône 24

P24

P25, légère montée jusqu'à la gare amont

P26

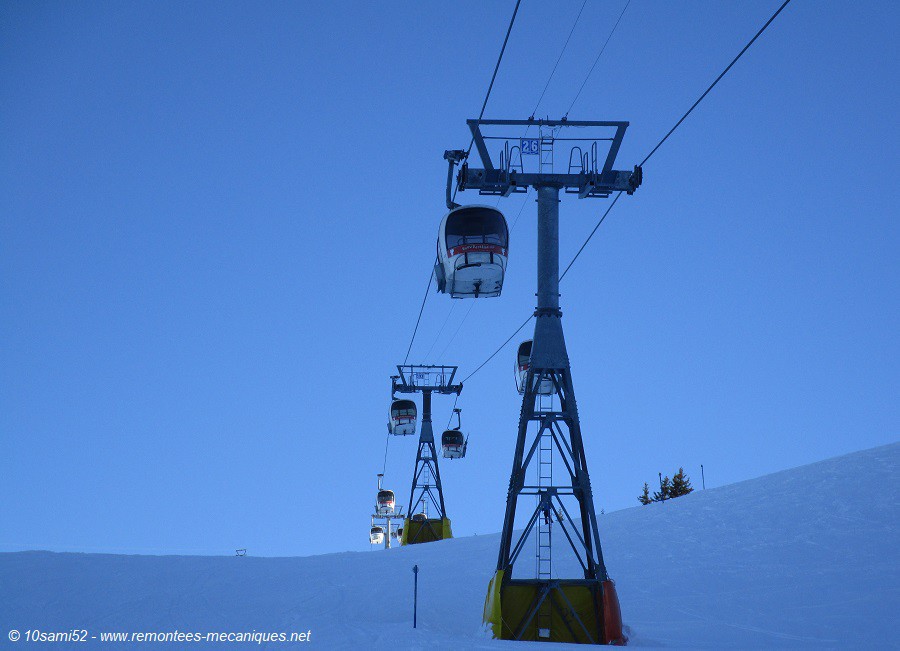

P27

Portée

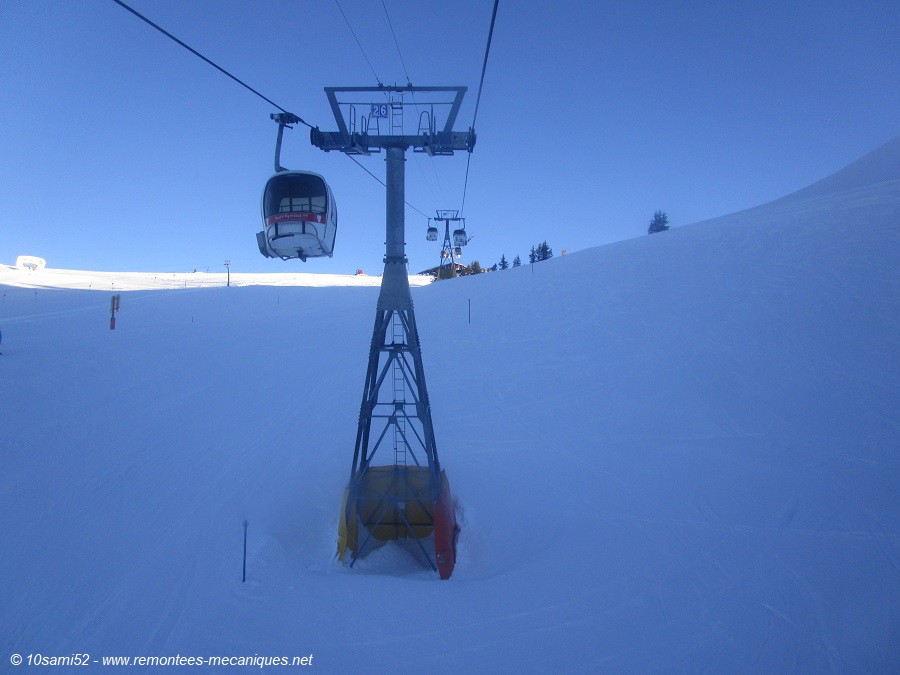

P28

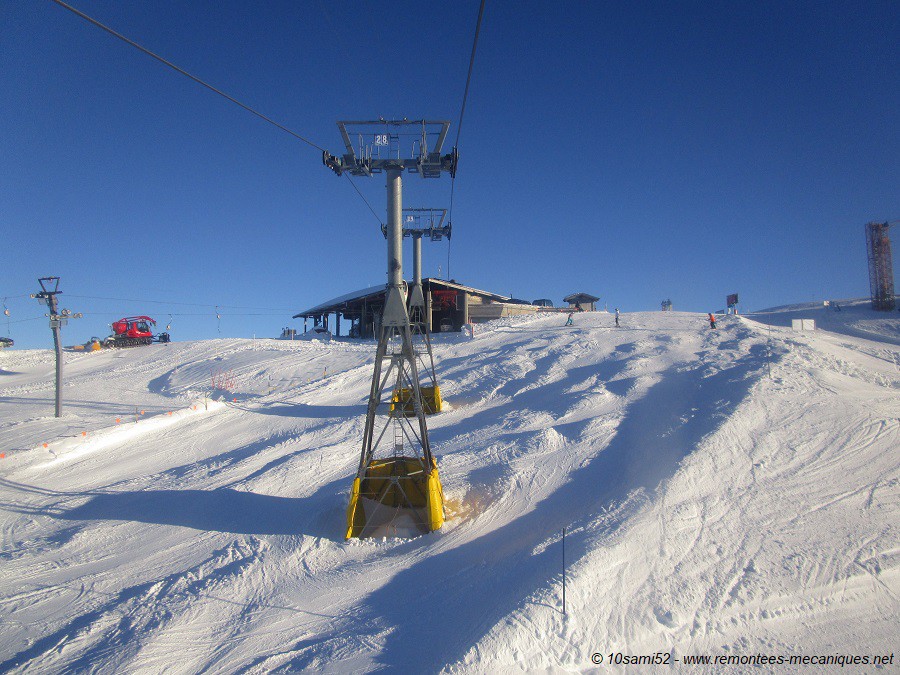

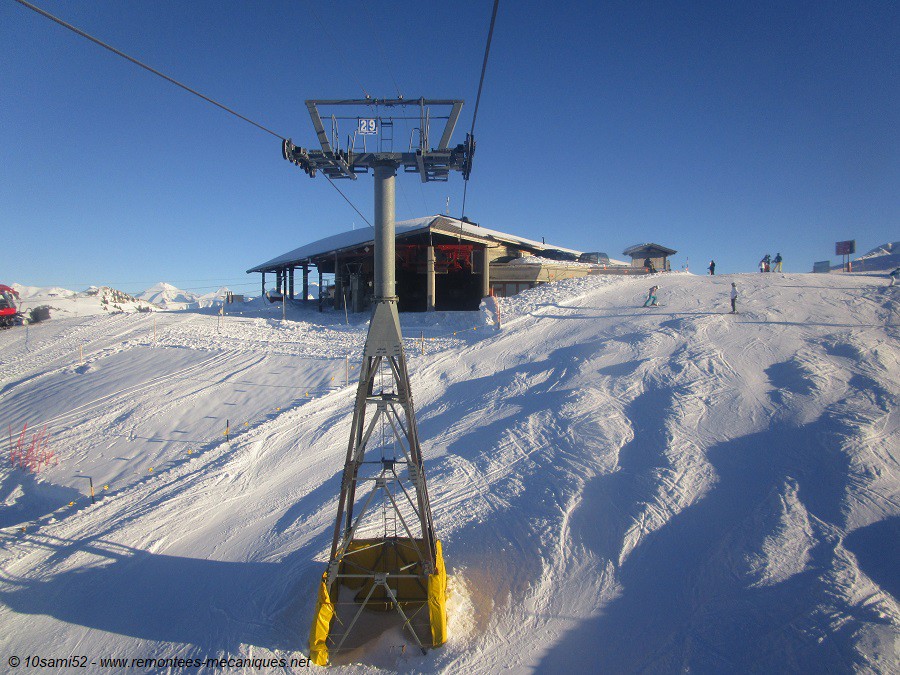

P29

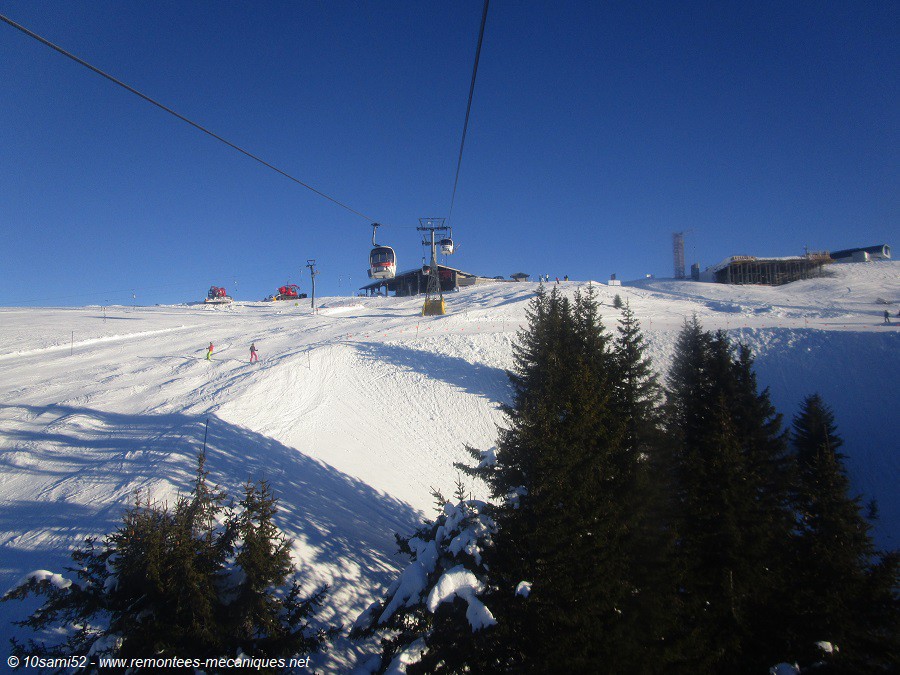

Approche de la gare amont. A gauche, le téléski Saanerslochgrat.

Vue en aval

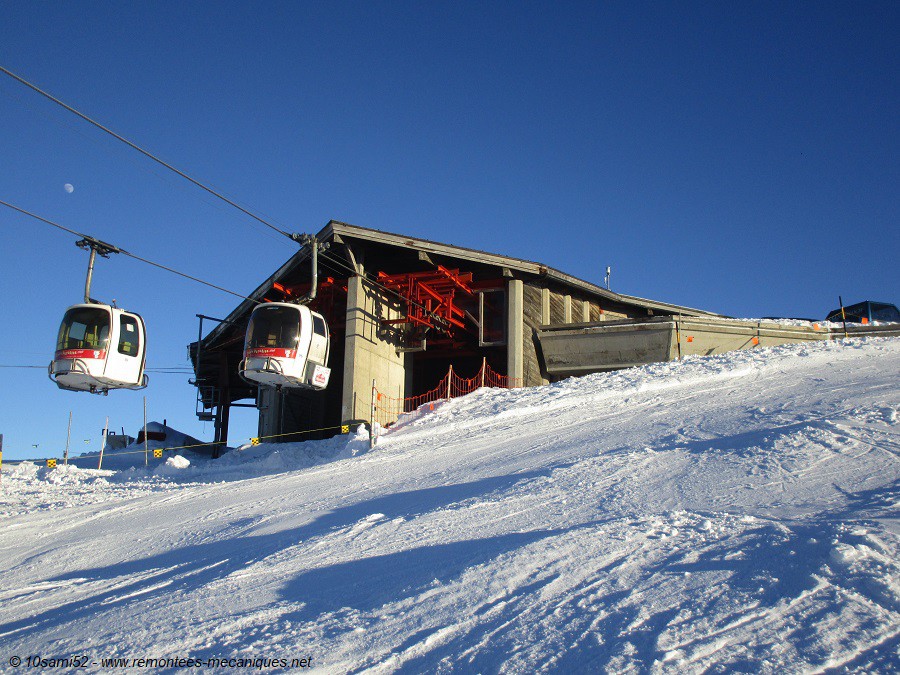

La gare amont

Elle abritait la poulie motrice de la télécabine. Elle était située au sommet du Saanerslochgrat. Le bâtiment était attenant au restaurant. Il y avait la possibilité de redescendre en télécabine.

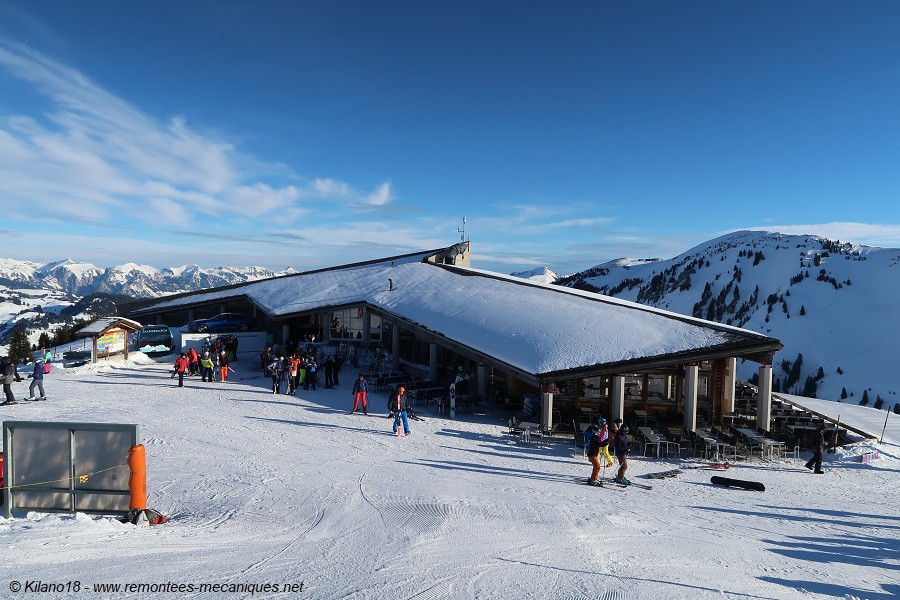

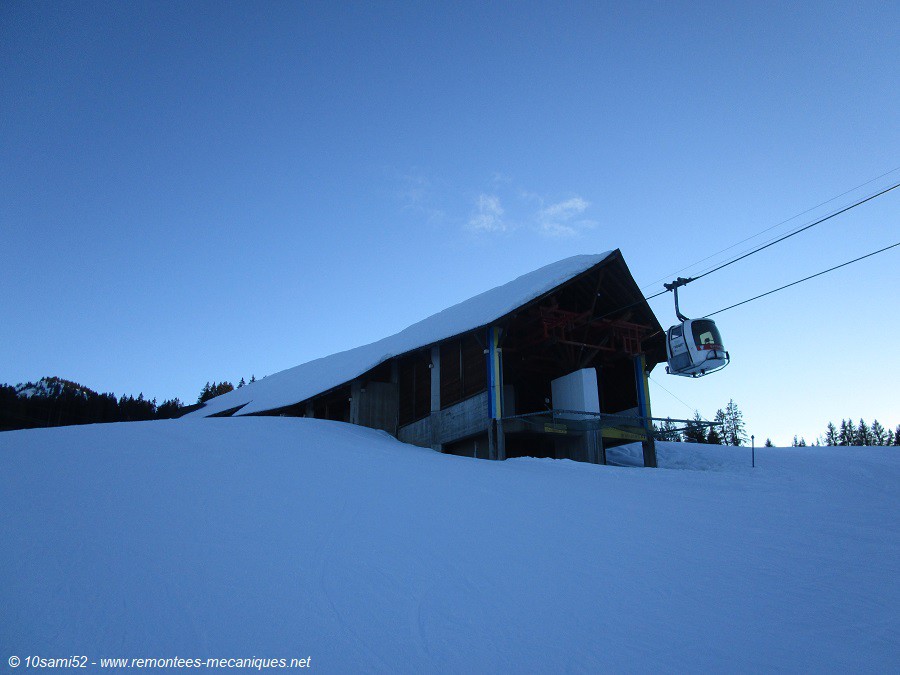

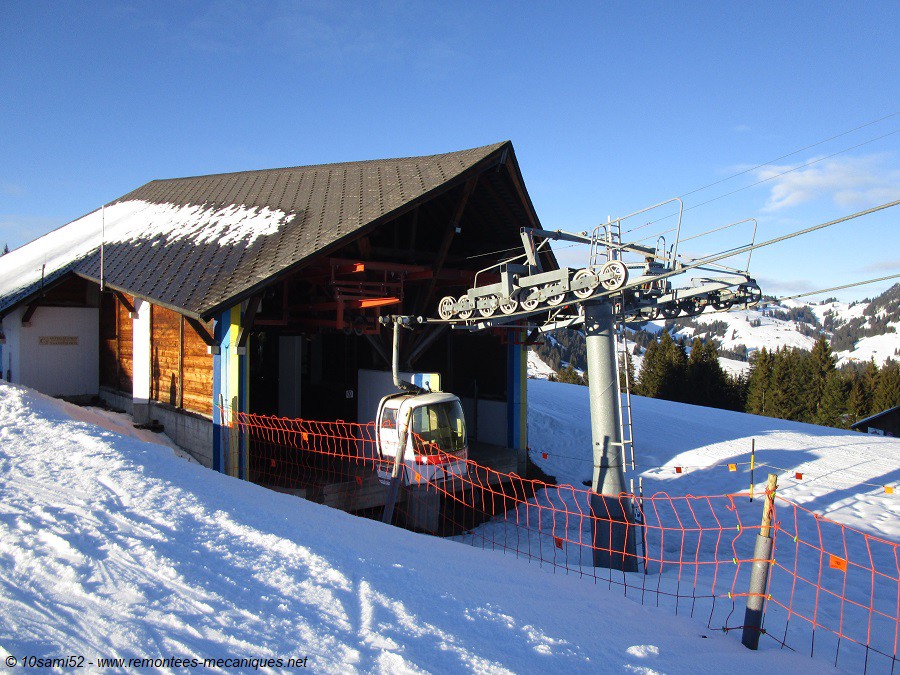

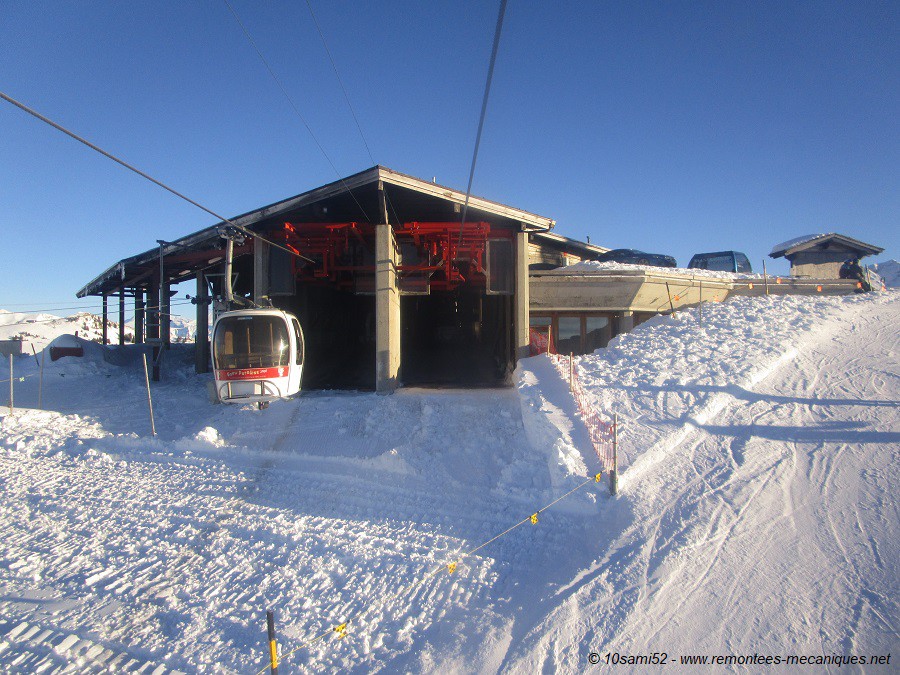

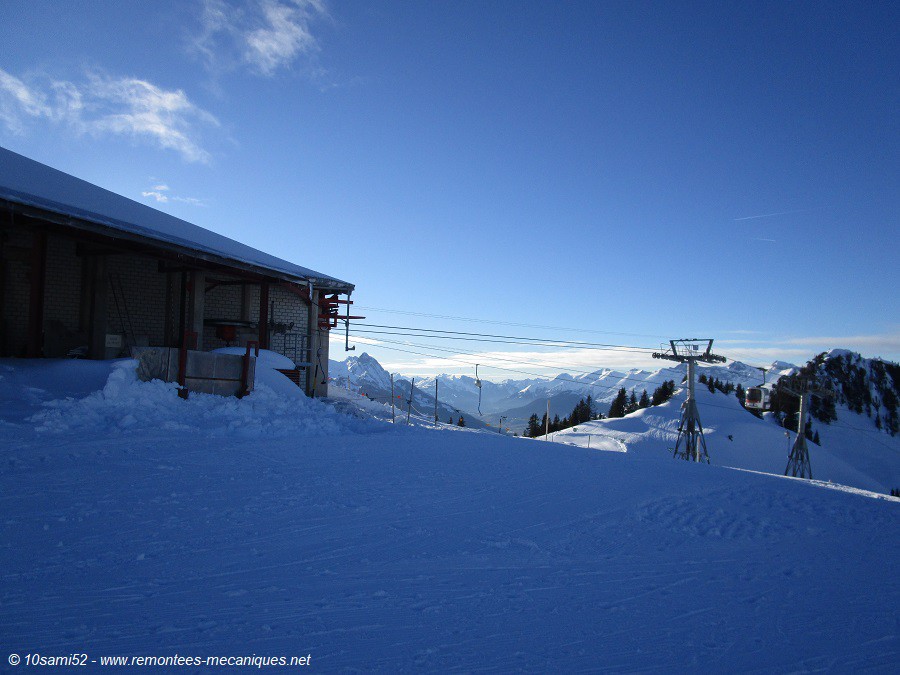

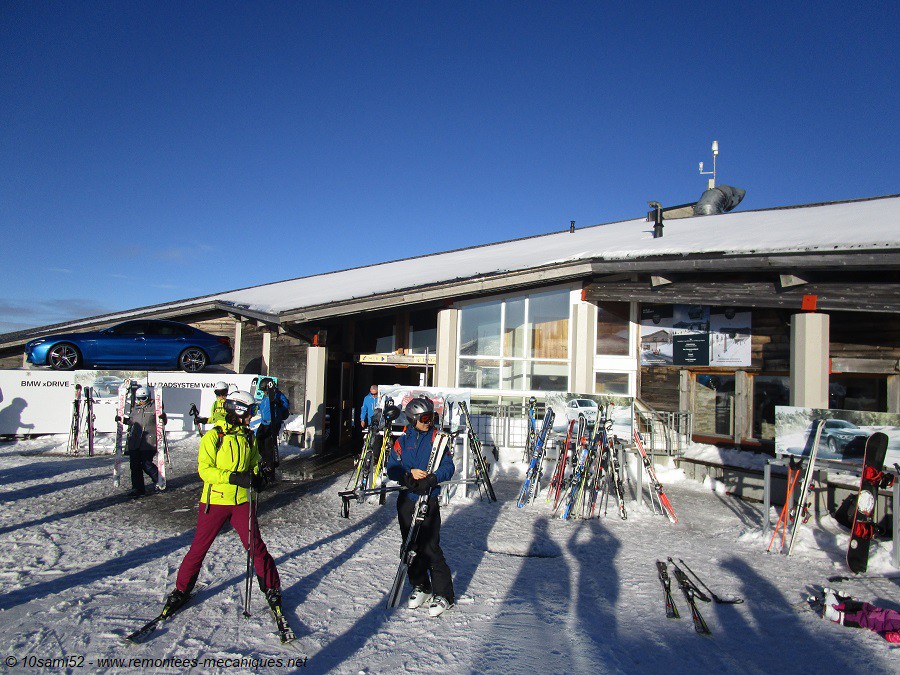

Vue d'ensemble

Le contour

Zone de débarquement

Vue sur la sortie de la gare

Vue d'un côté...

...vue de l'autre

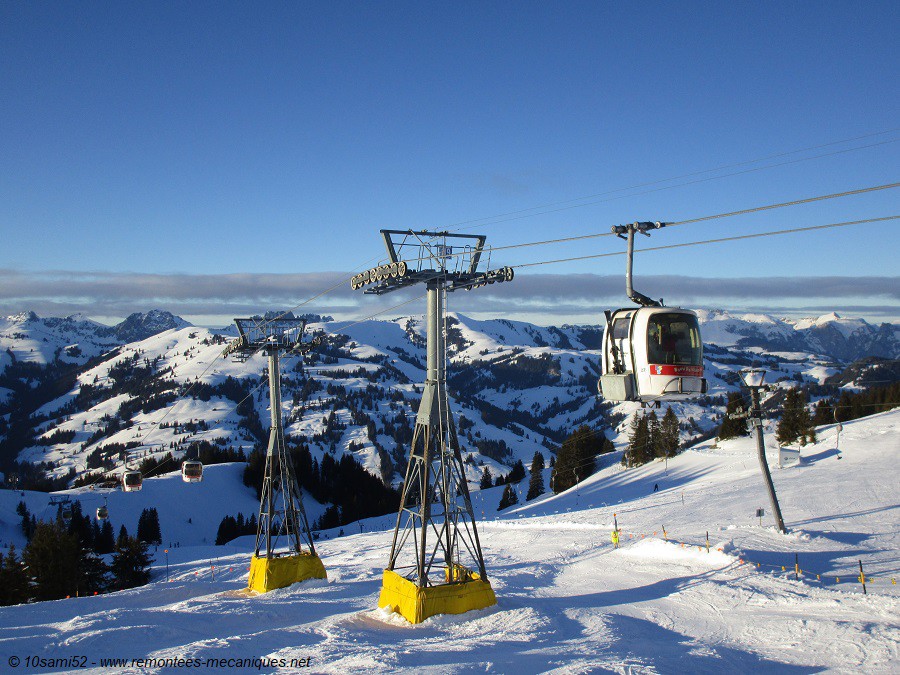

Idem, avec les deux derniers pylônes

Entrée de la gare

Véhicules et pinces

La télécabine était équipée des célèbres cabines SP-77 de Sigma. Elles étaient reliées au câble grâce à une double pince S.

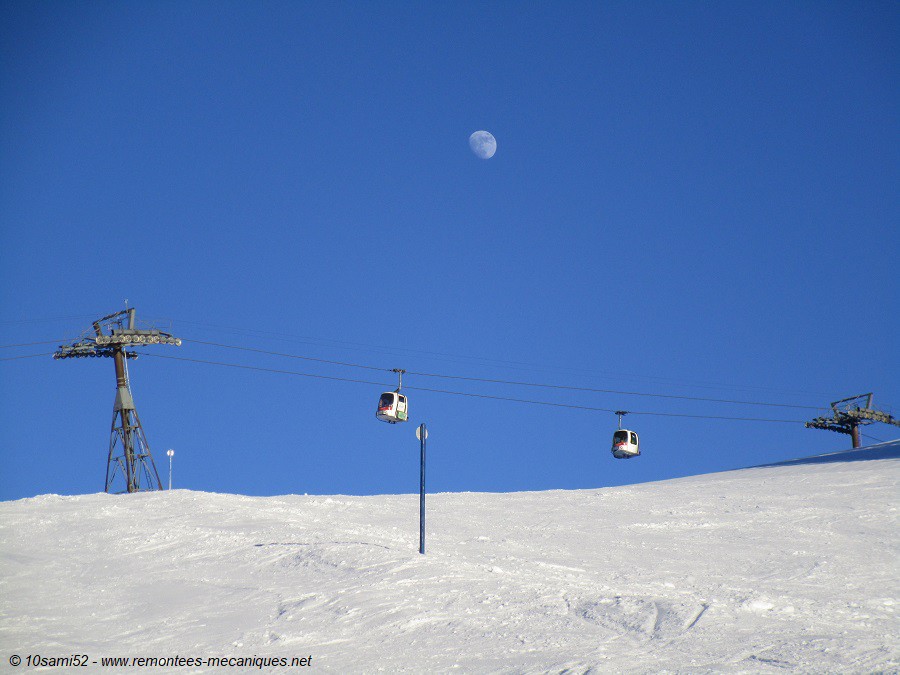

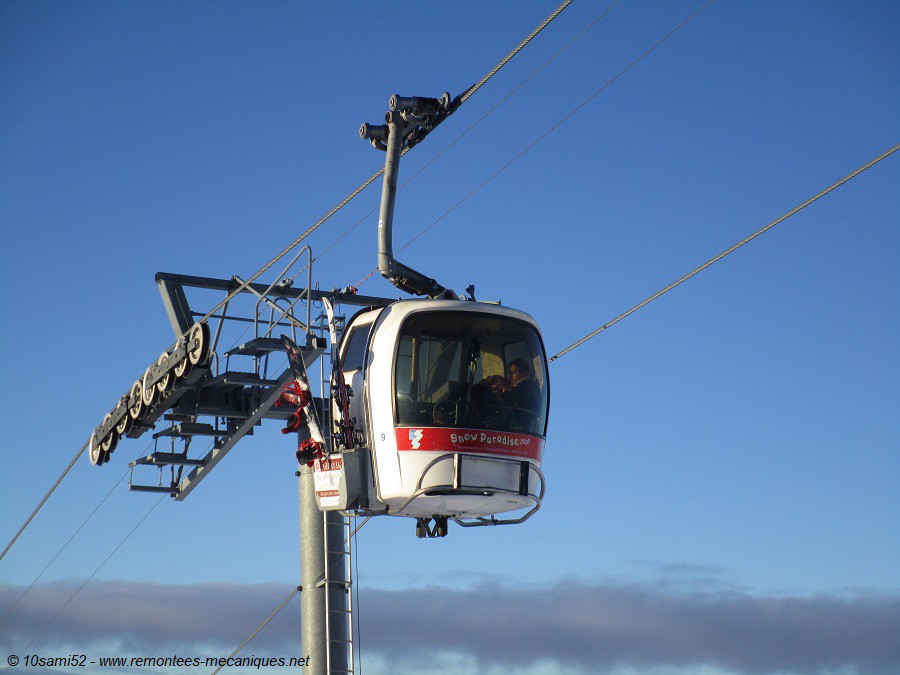

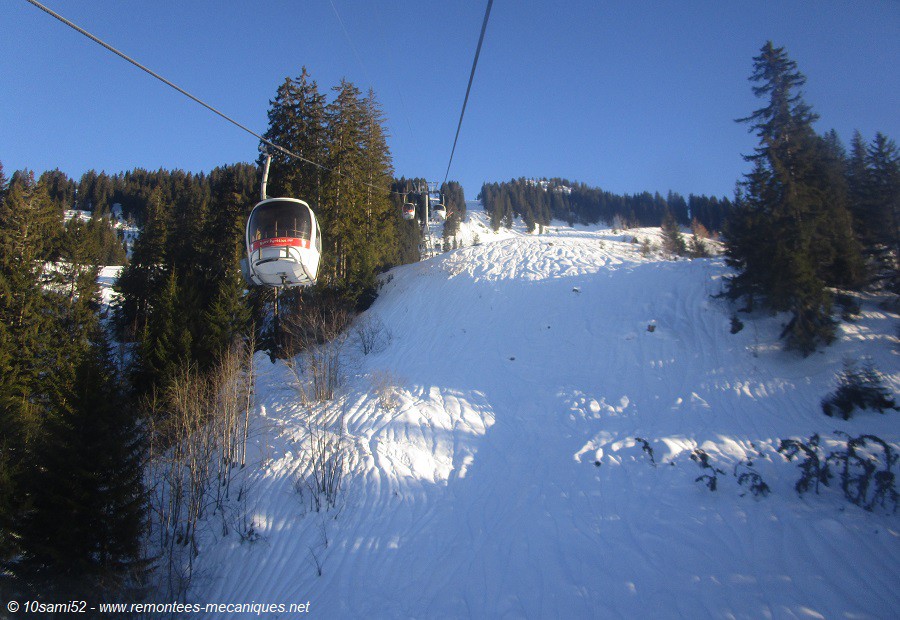

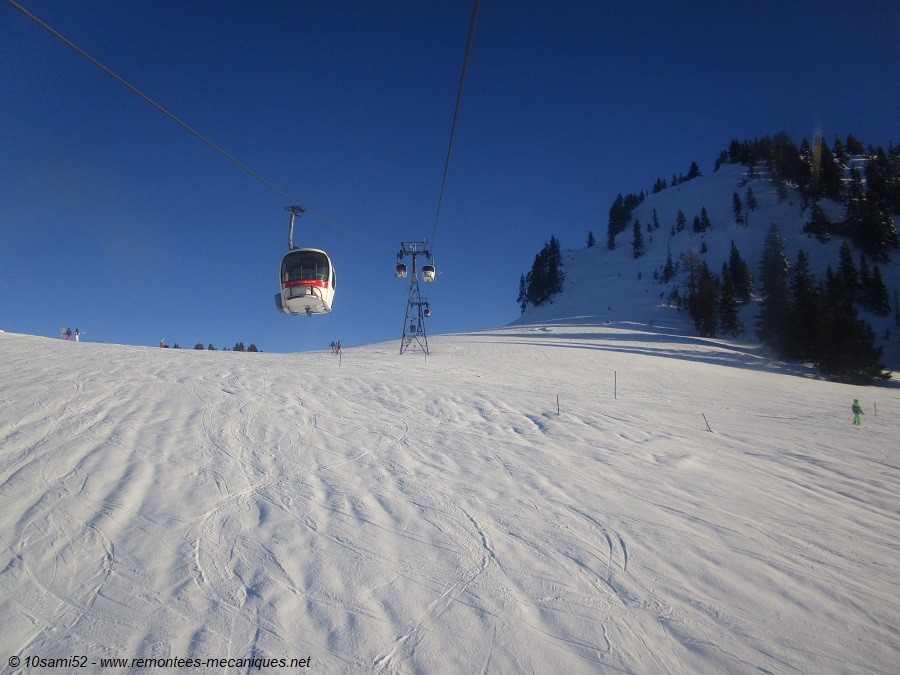

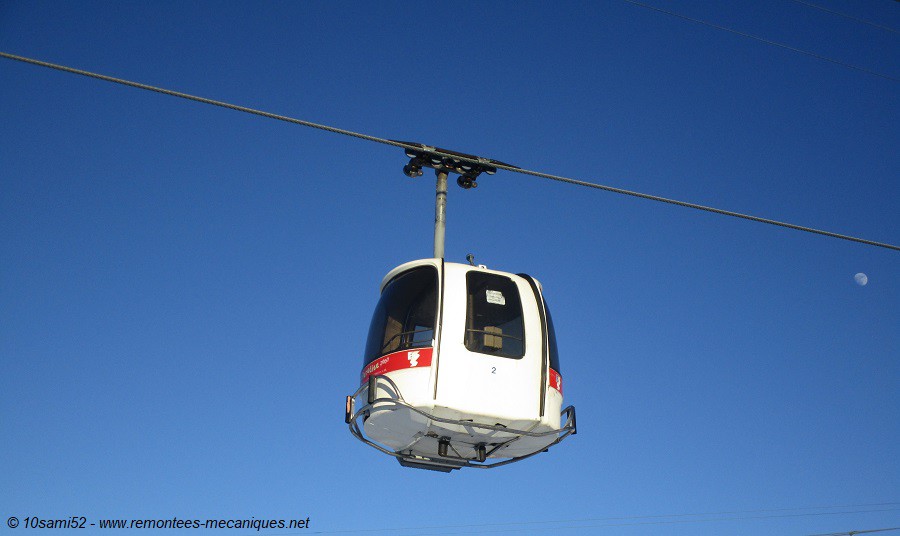

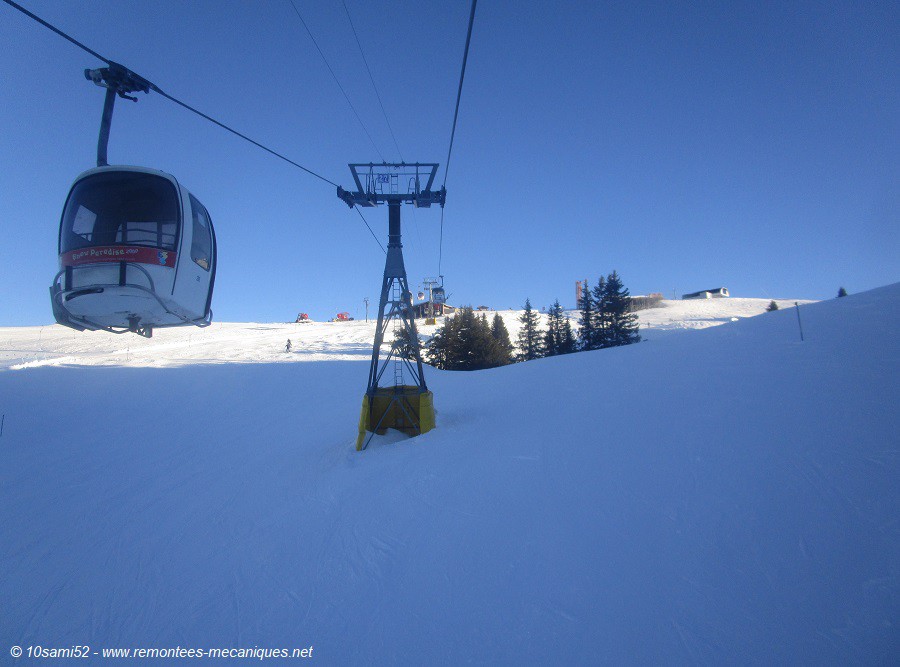

Une cabine en ligne

Idem

Une cabine ouverte

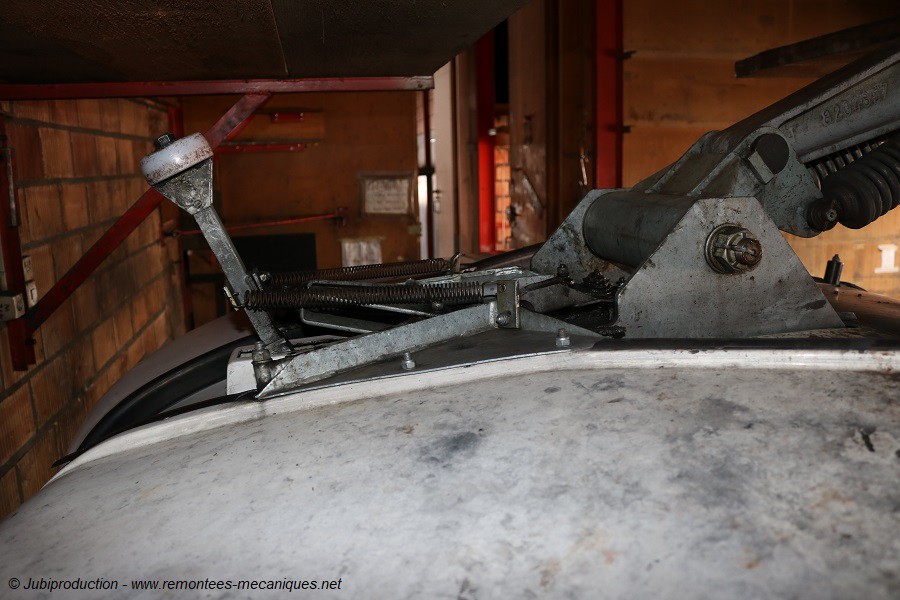

Levier d'ouverture et de fermeture de la cabine

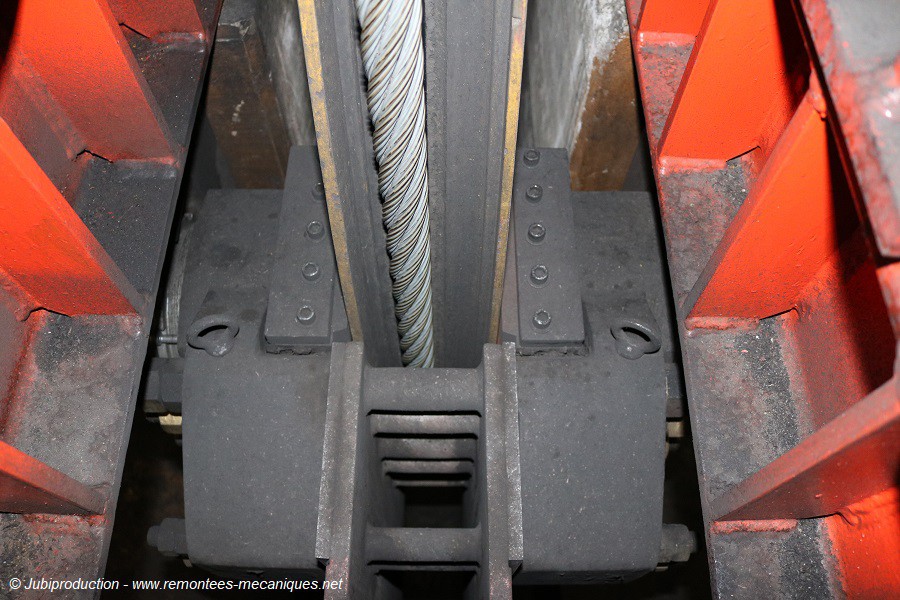

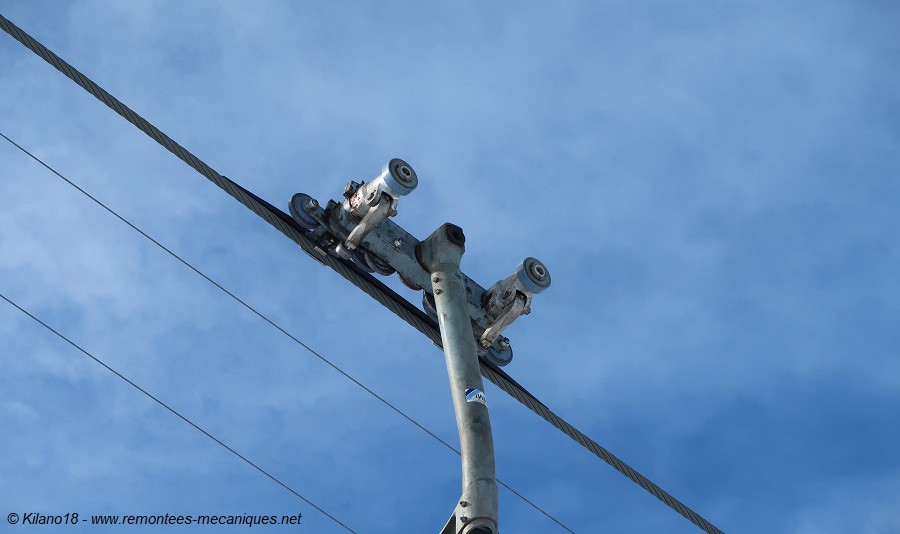

La pince sur le câble

Idem

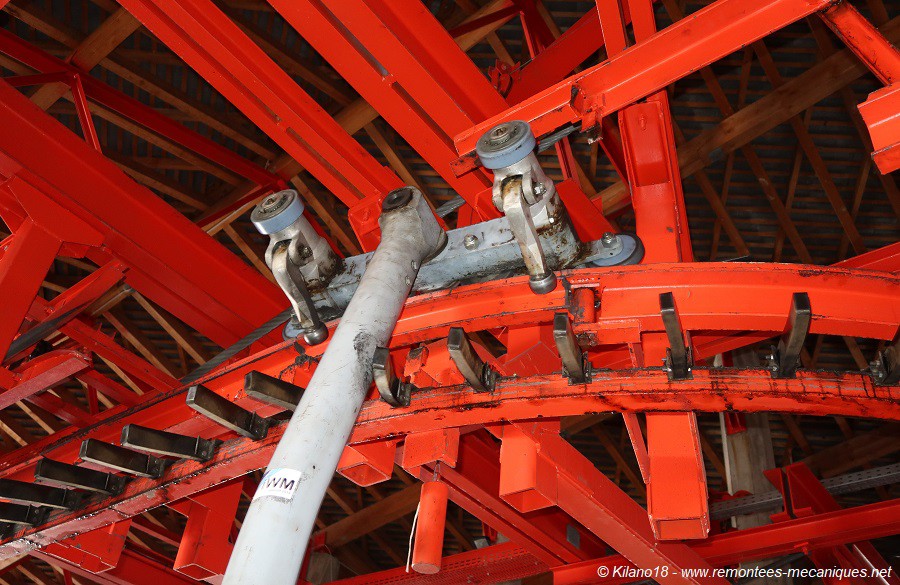

Une pince prise en charge par la chaîne de trainage

Pesage d'une pince

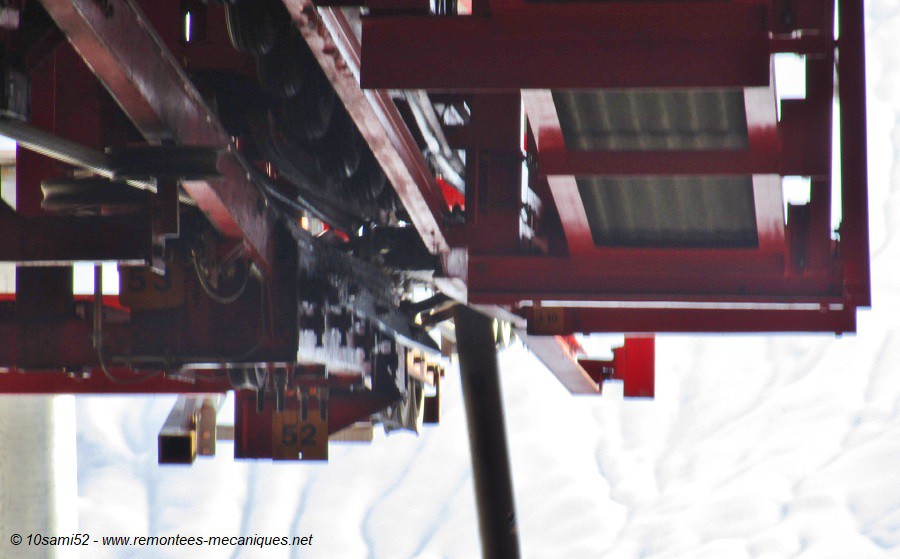

Embrayage d'une pince


Aspects Techniques

En gare aval

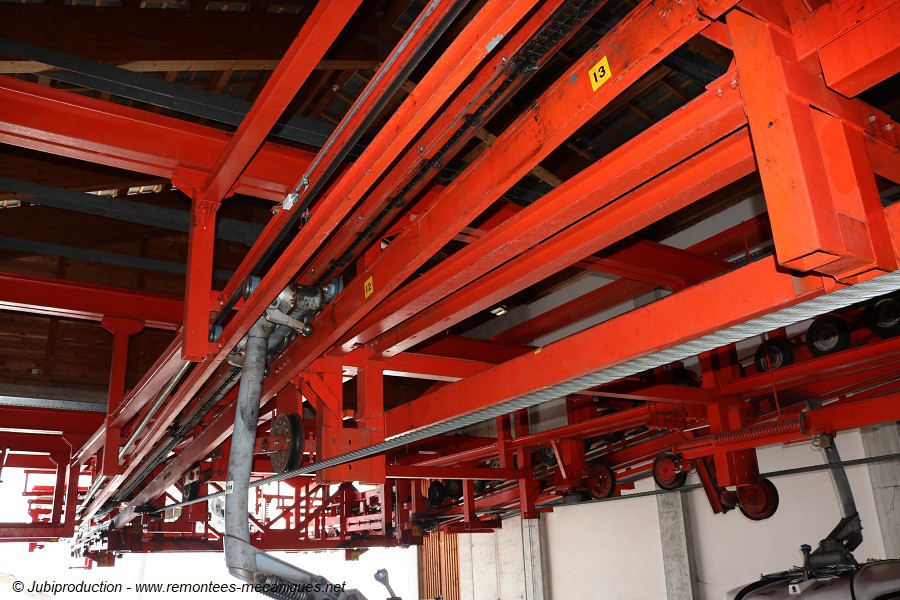

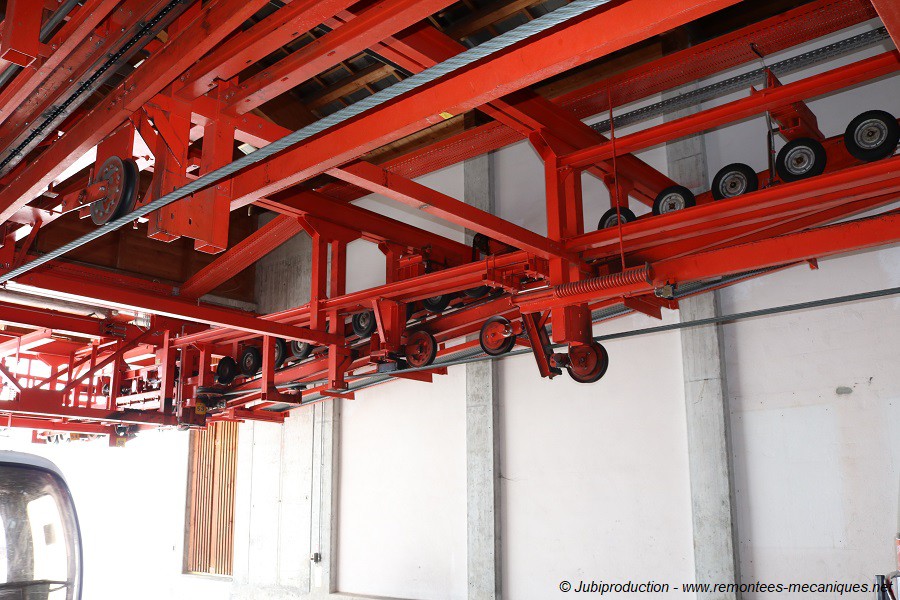

Le lanceur à la fois gravitaire et à pneus

Le ralentisseur gravitaire. Il possède une chaîne anti-retour produisant un son caractéristique des télécabines à pinces S.

Came de fermeture des cabines

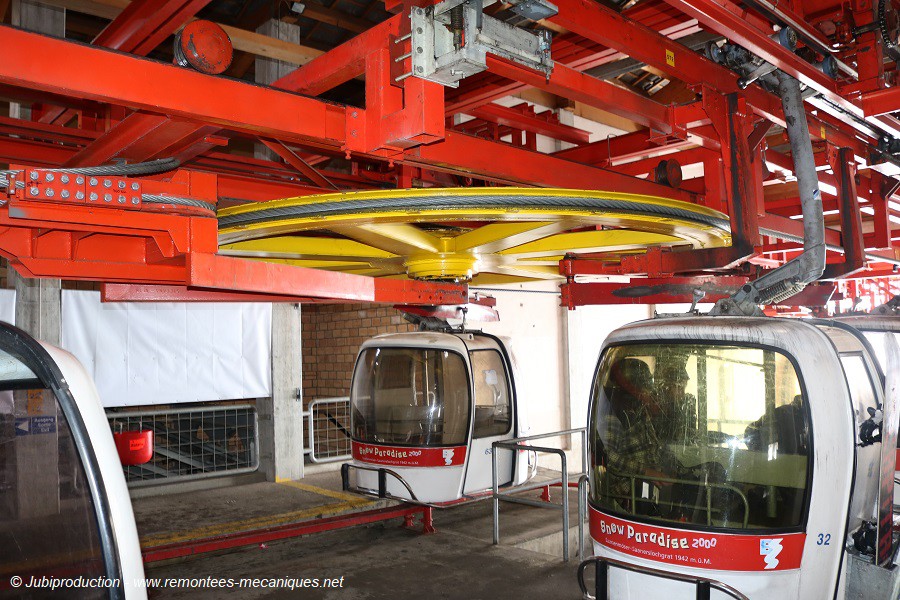

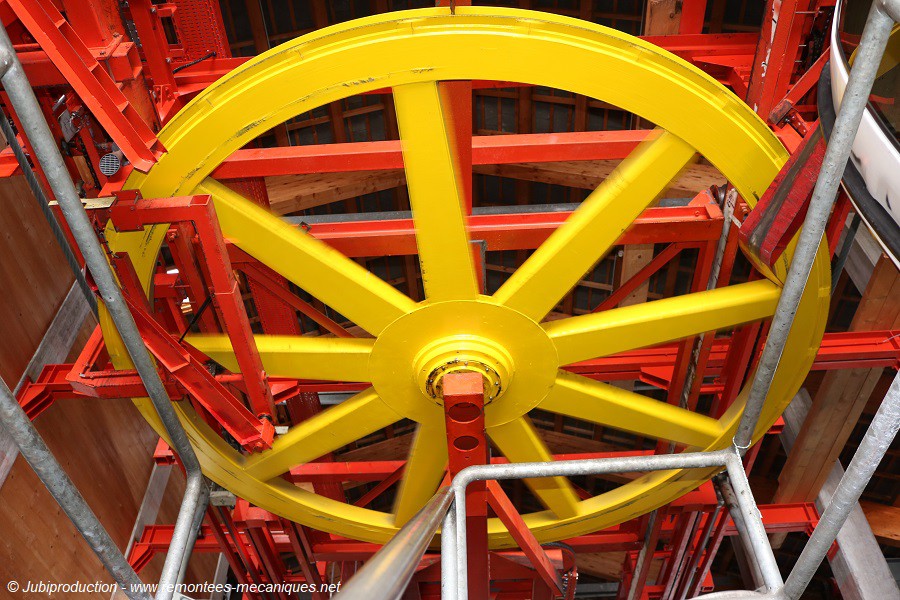

Poulie retour-tension montée sur un lorry

La poulie retour-tension vue de dessous

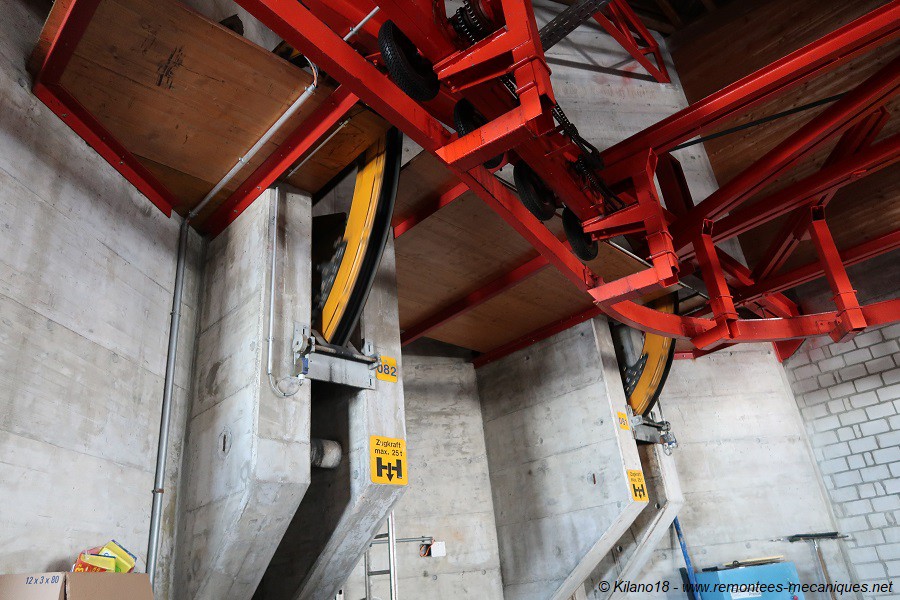

Poulies de déviation du câble de tension menant au contrepoids

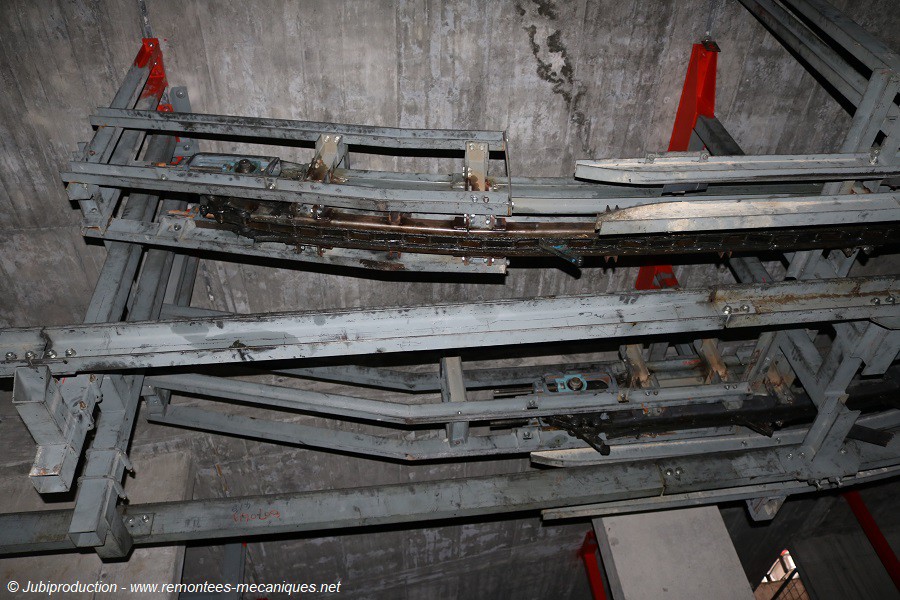

Ascenseur conduisant les cabines au garage

La chaîne de l'ascenseur

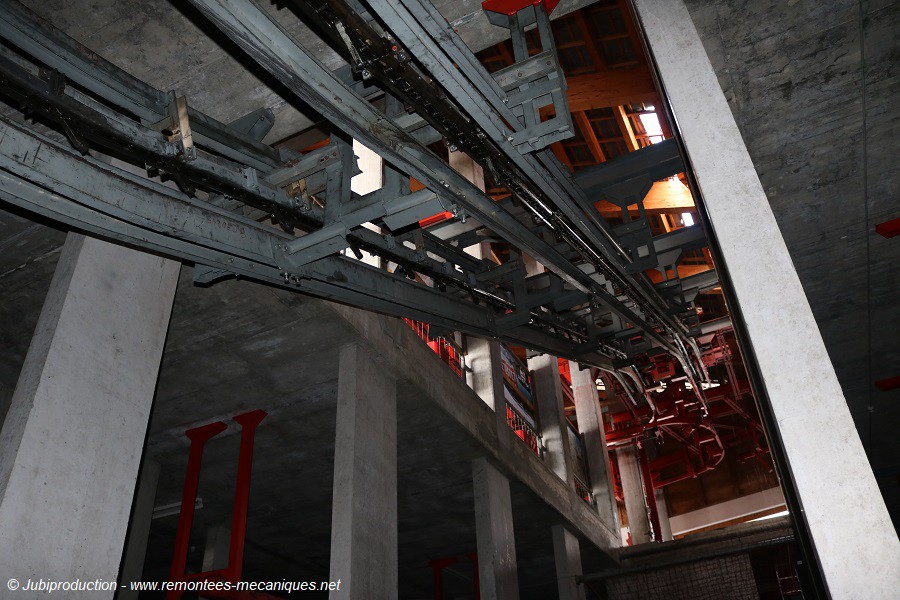

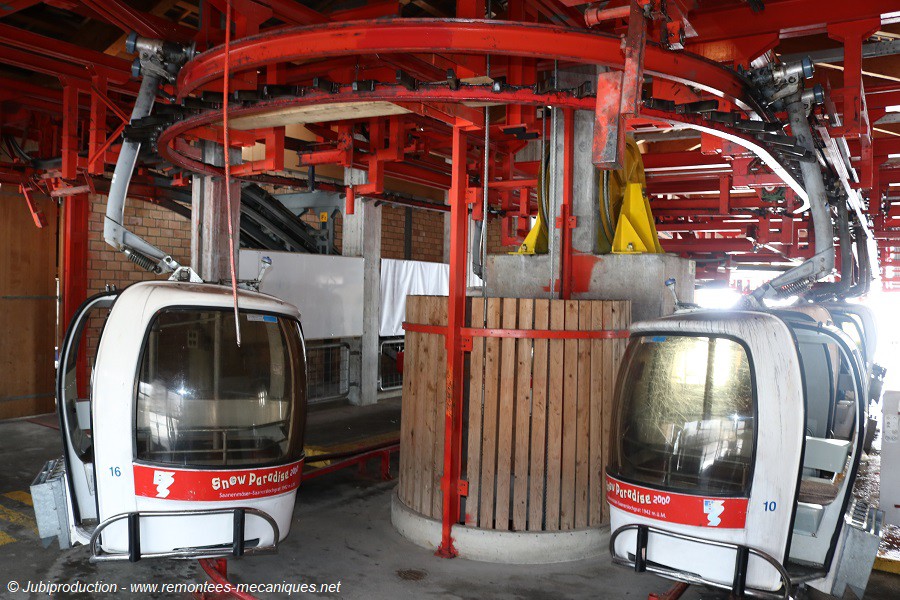

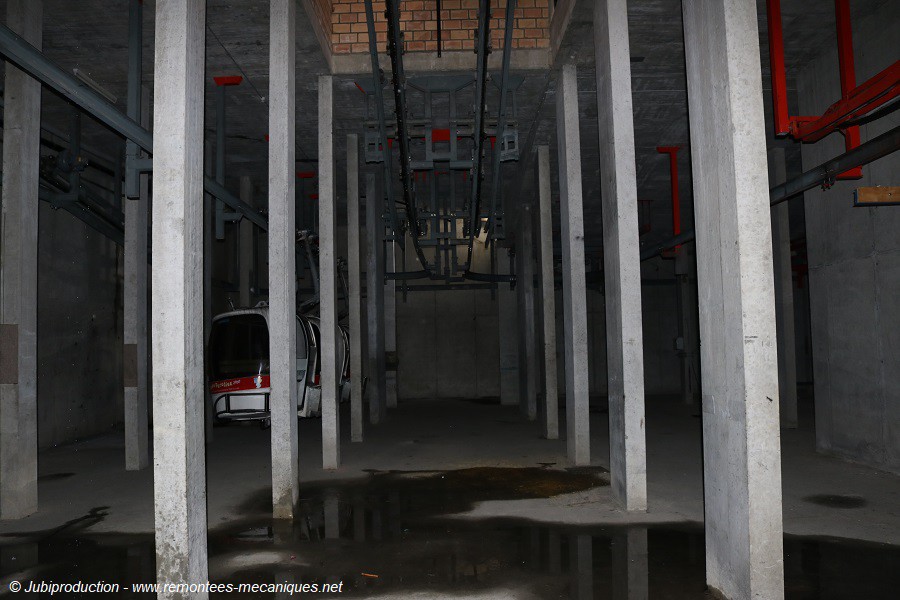

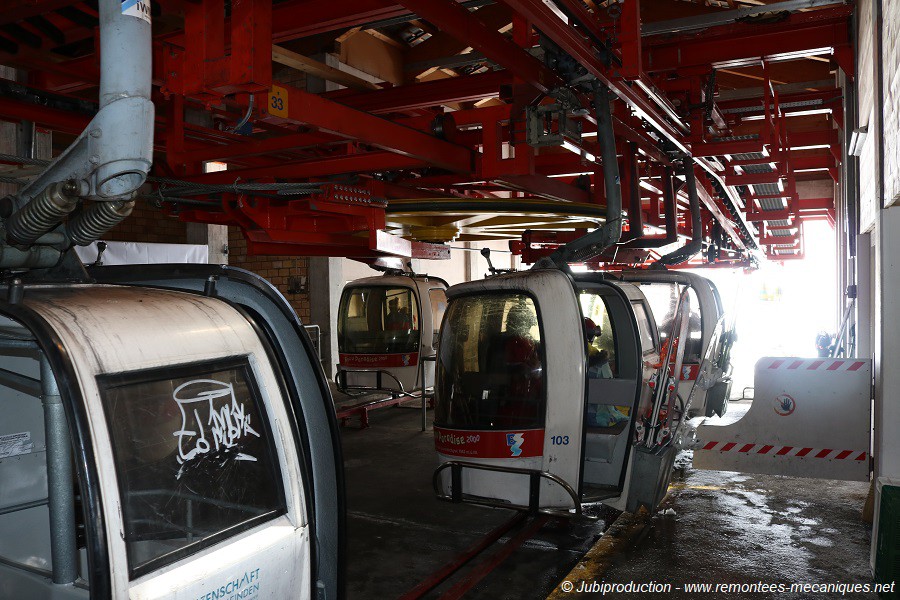

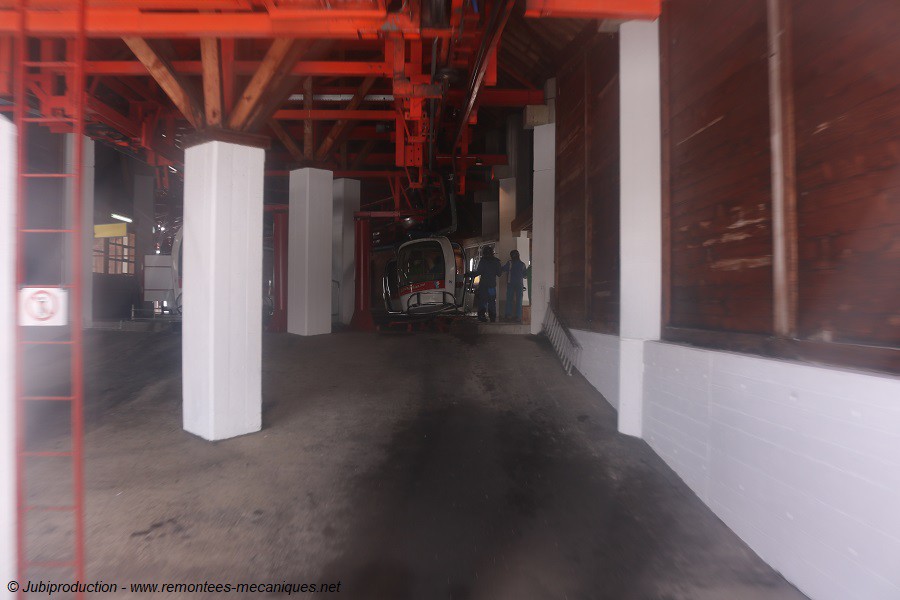

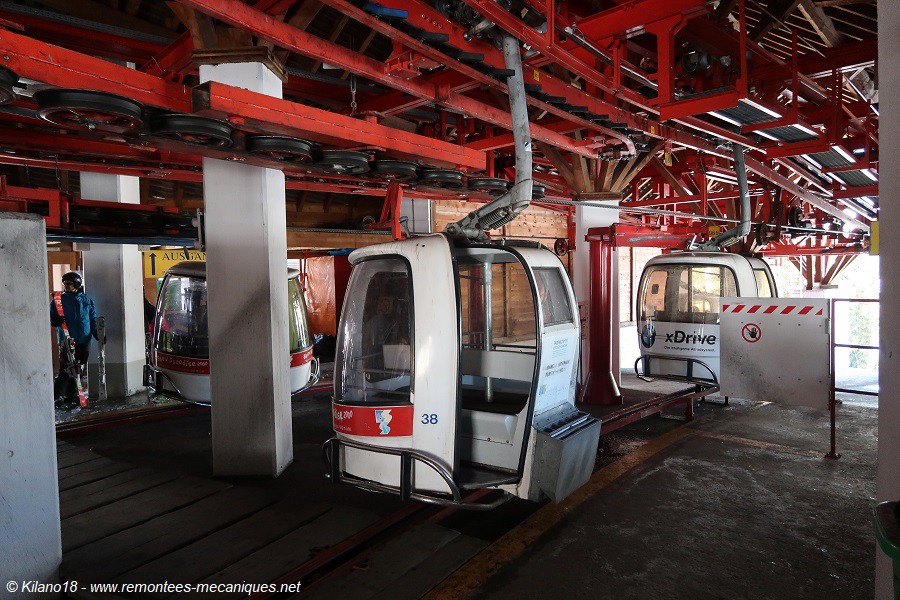

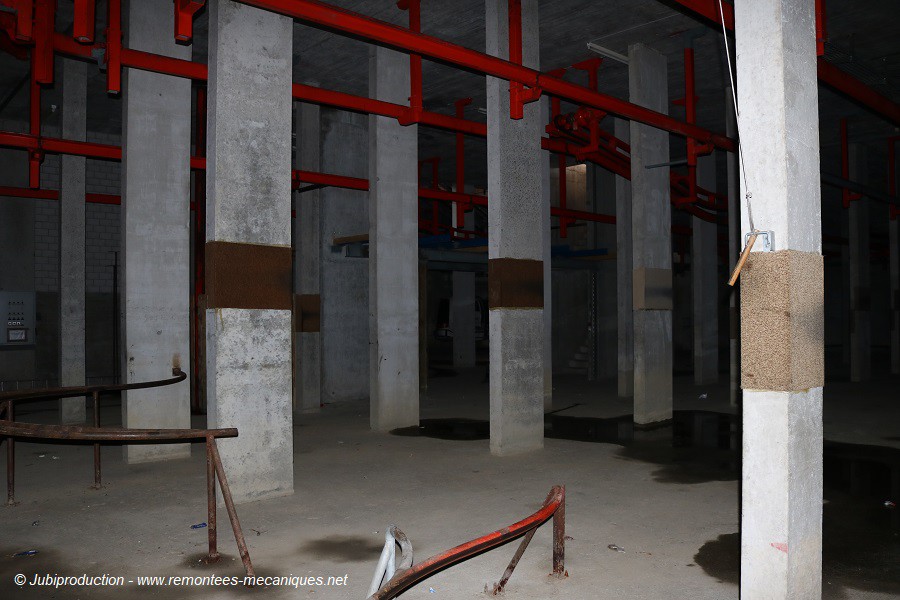

Vue d'ensemble du garage

Idem

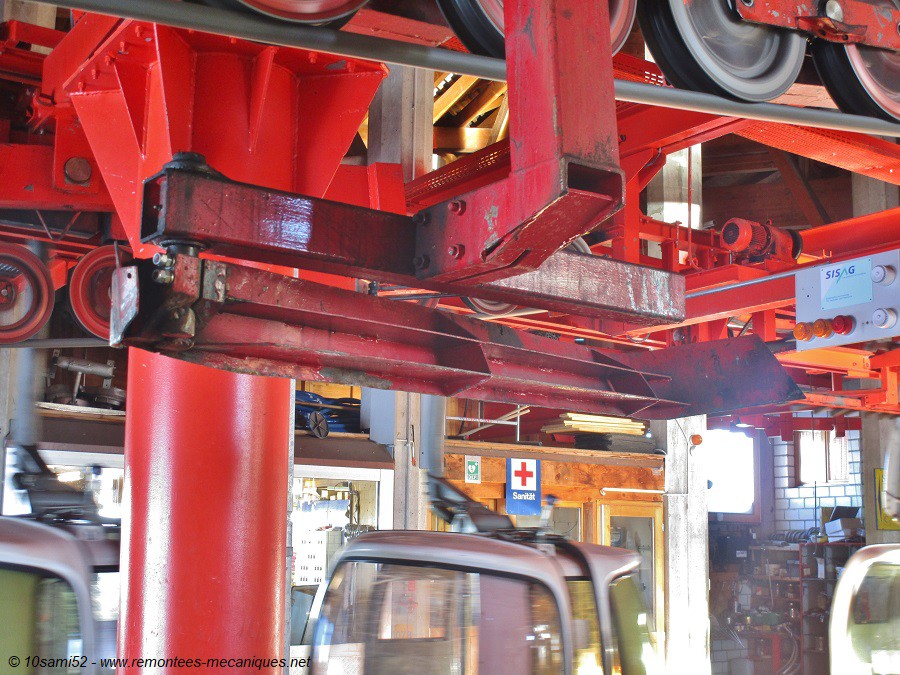

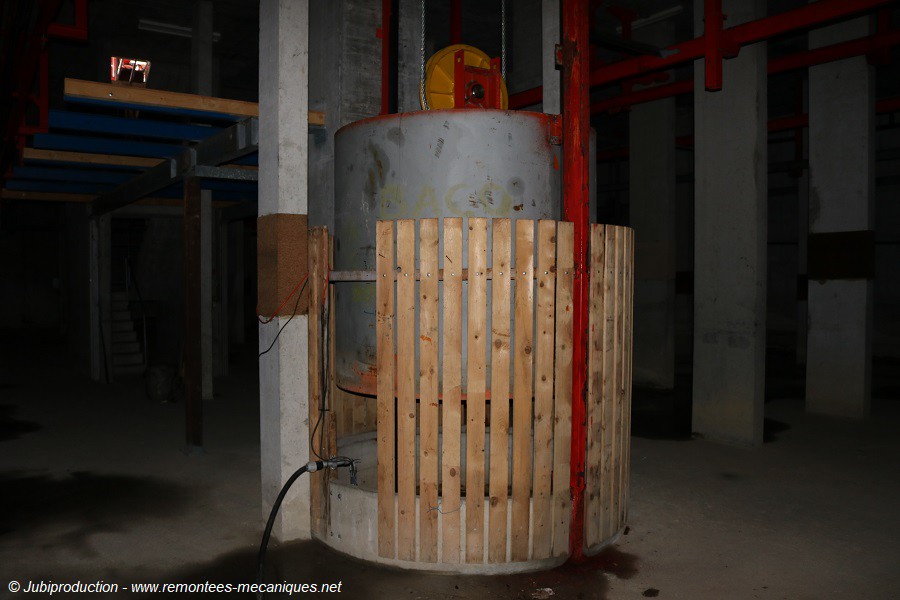

Le contrepoids


En gare amont

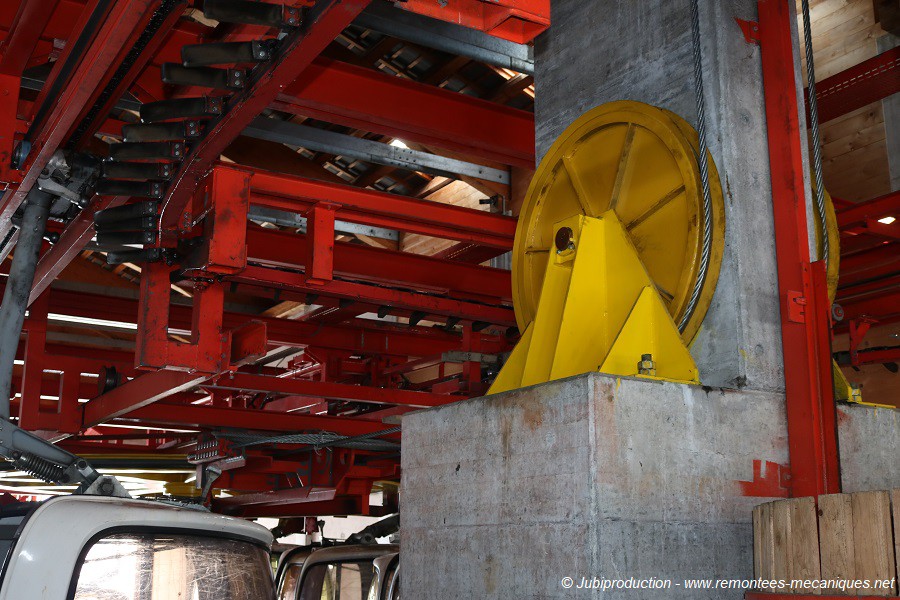

Poulies de déviation

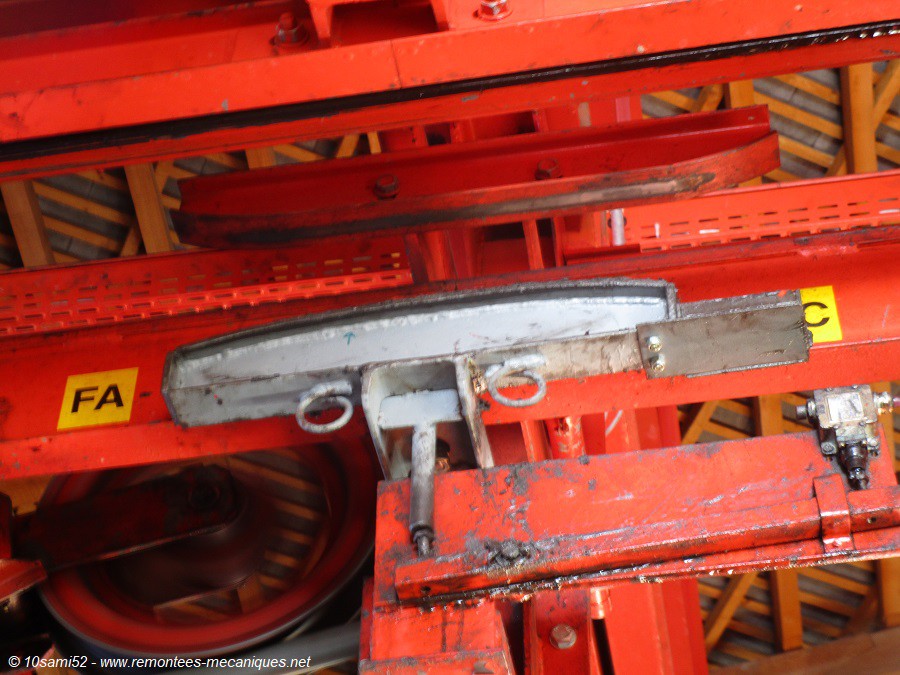

Système de pesage des pinces

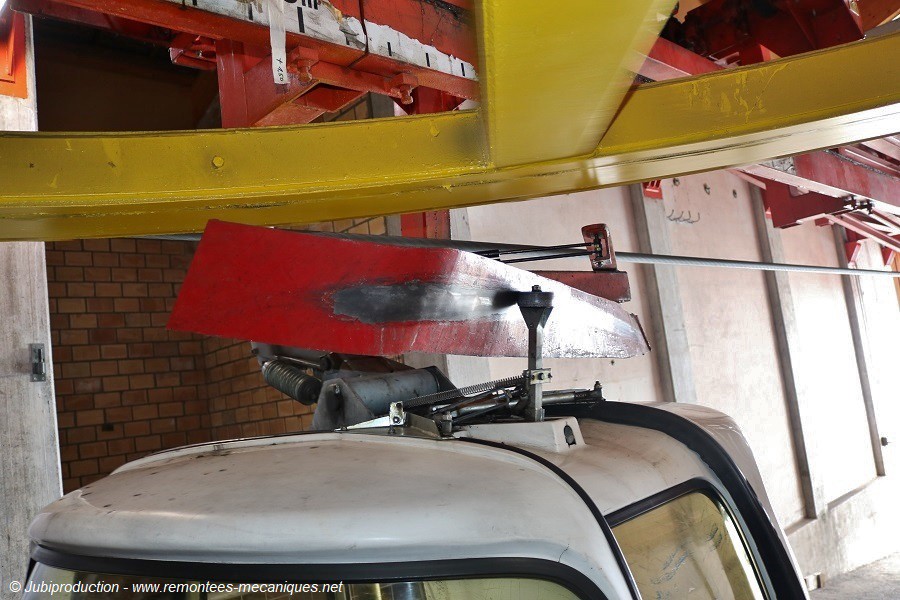

Came d'ouverture des cabines


La machinerie était composée de deux moteurs à courant continu de 464kW. Chaque moteur était alimenté en électricité grâce à un groupe Ward-Leonard.

Vue d'un côté

Vue de l'autre

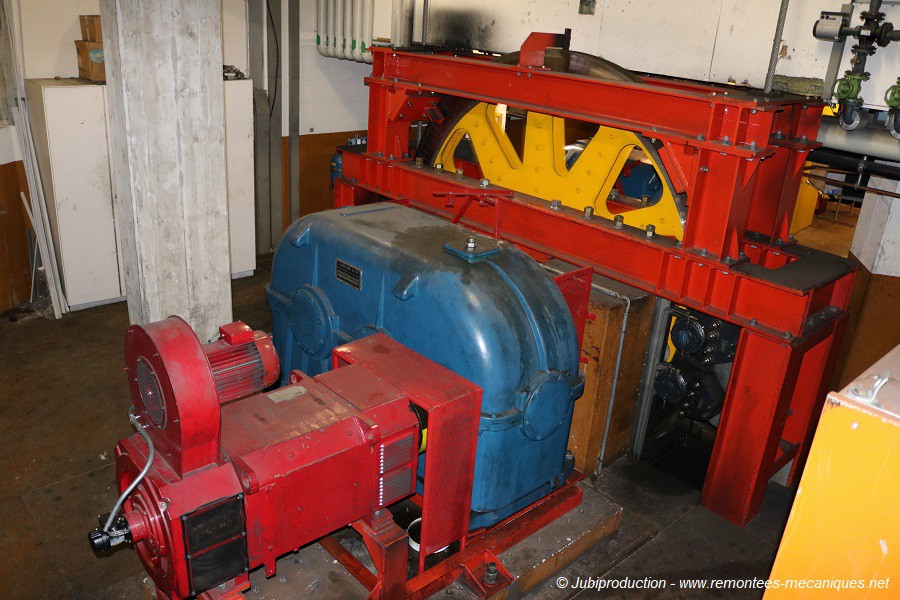

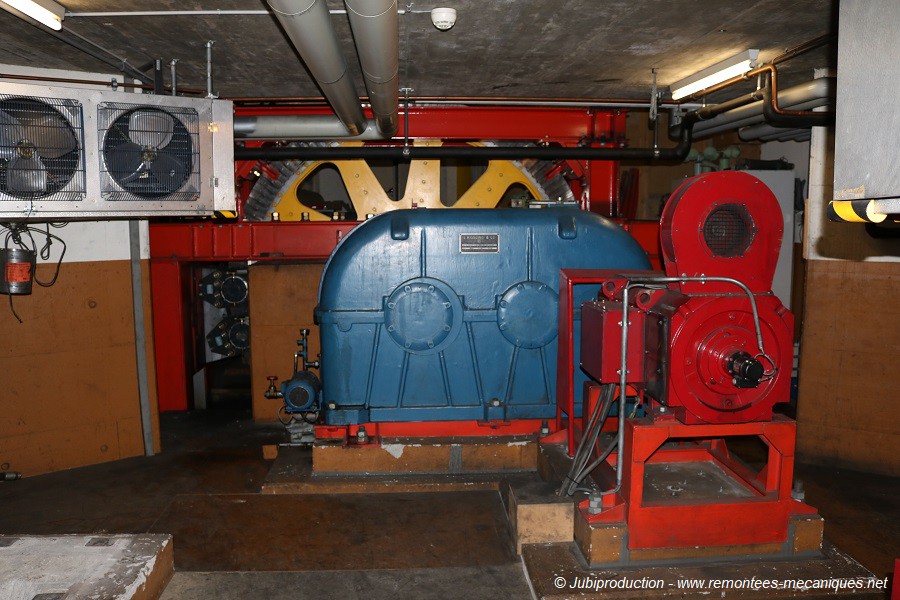

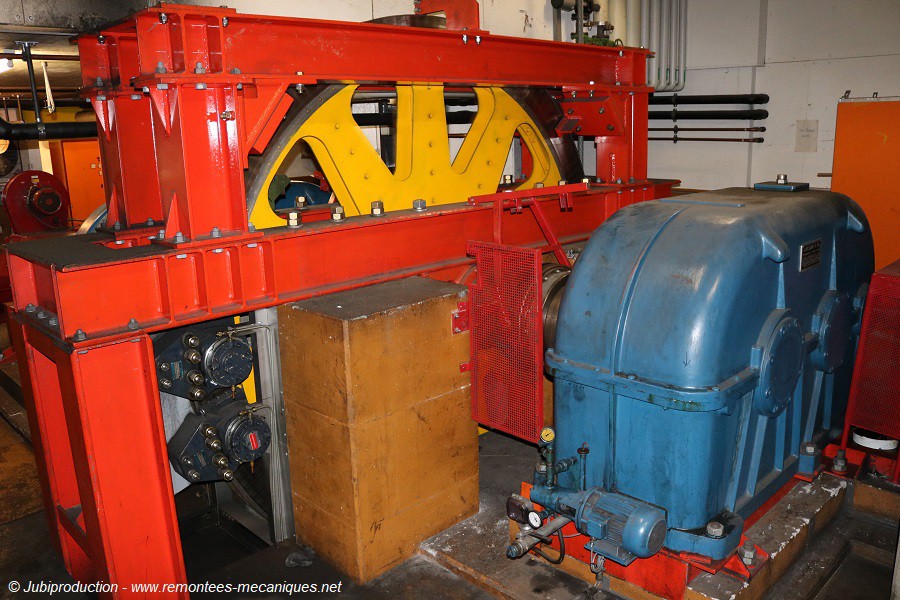

Le réducteur Kissling et la poulie motrice. On aperçoit le second moteur en arrière-plan. On aperçoit également les freins en noir sur la gauche.

Un moteur à courant continu de BBC

Les mâchoires du frein de poulie

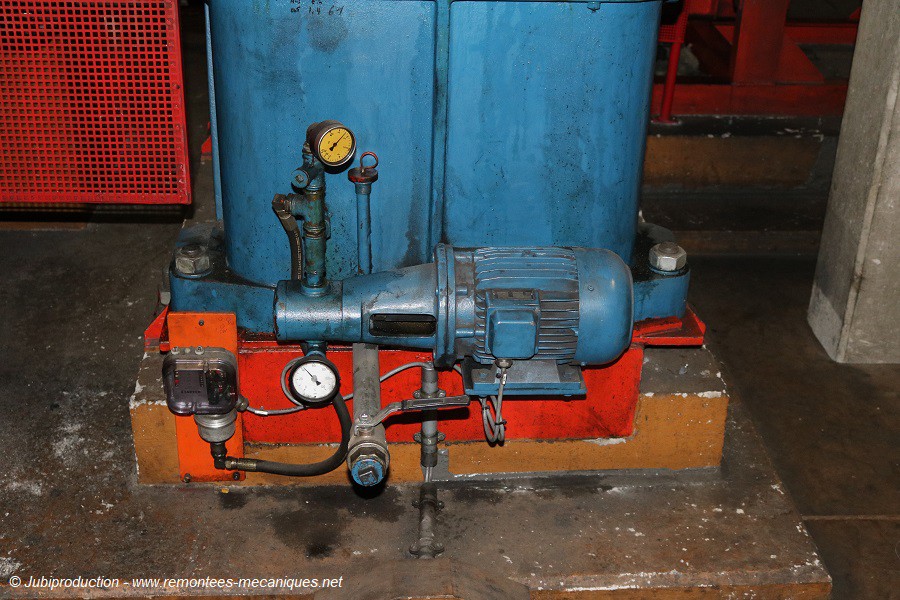

La pompe à huile du réducteur

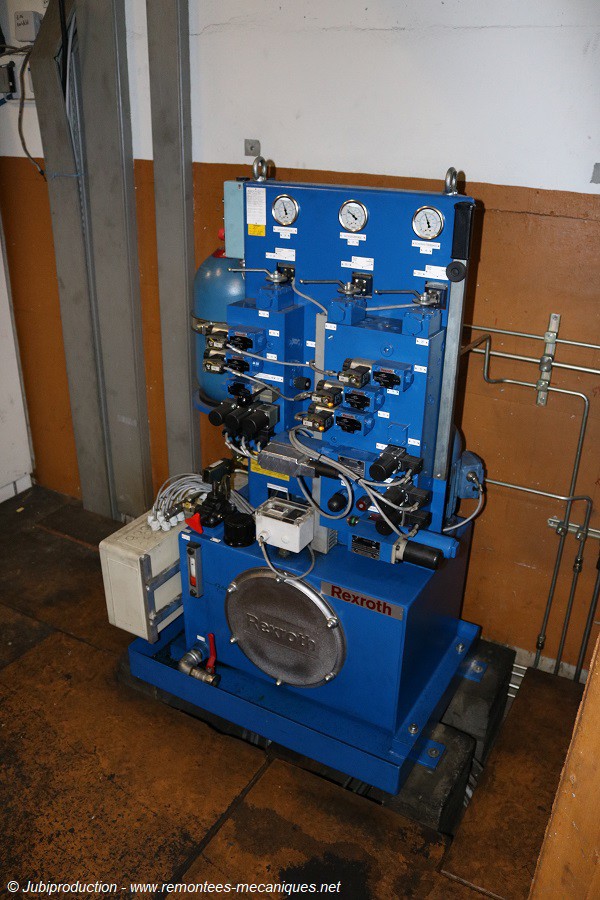

La centrale hydraulique des freins

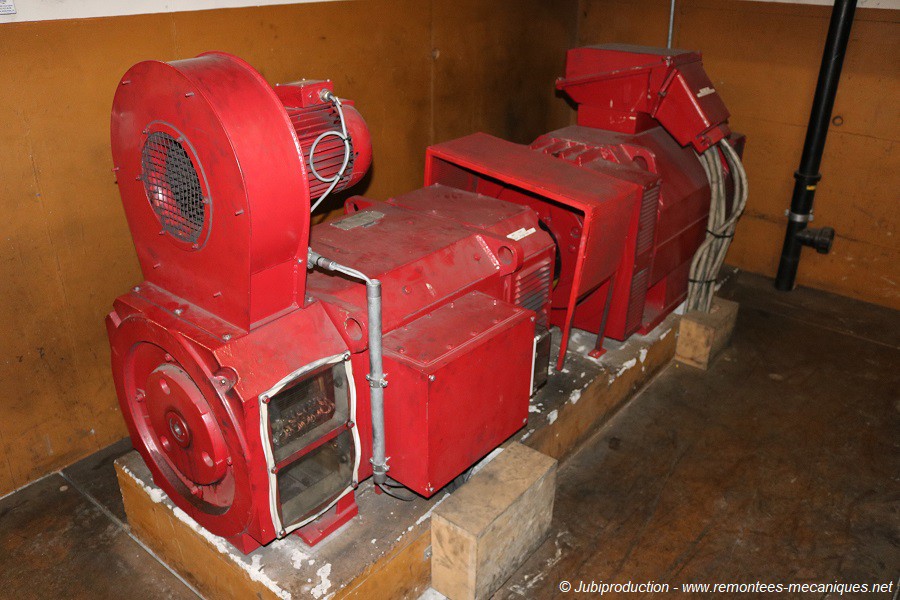

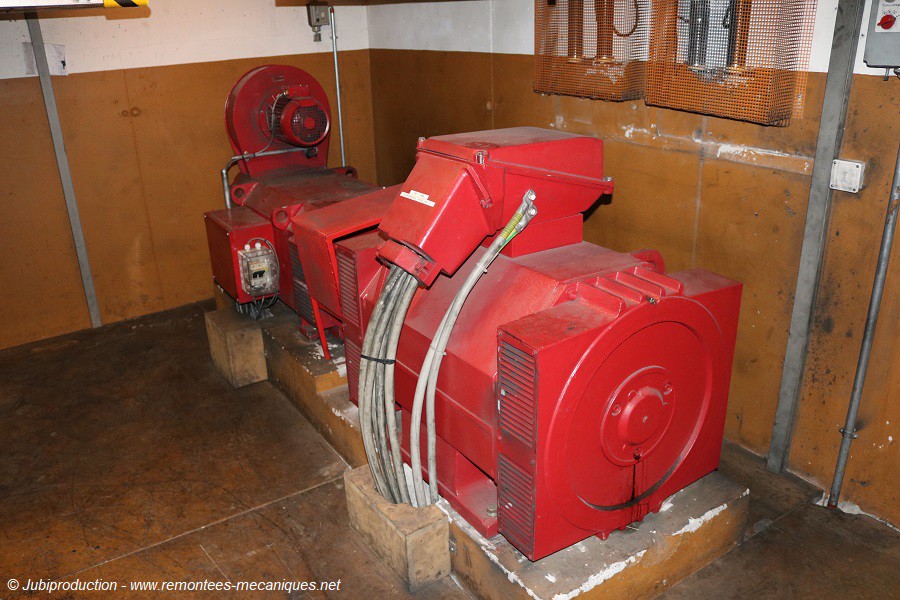

Un groupe Ward-Leonard

L'autre groupe

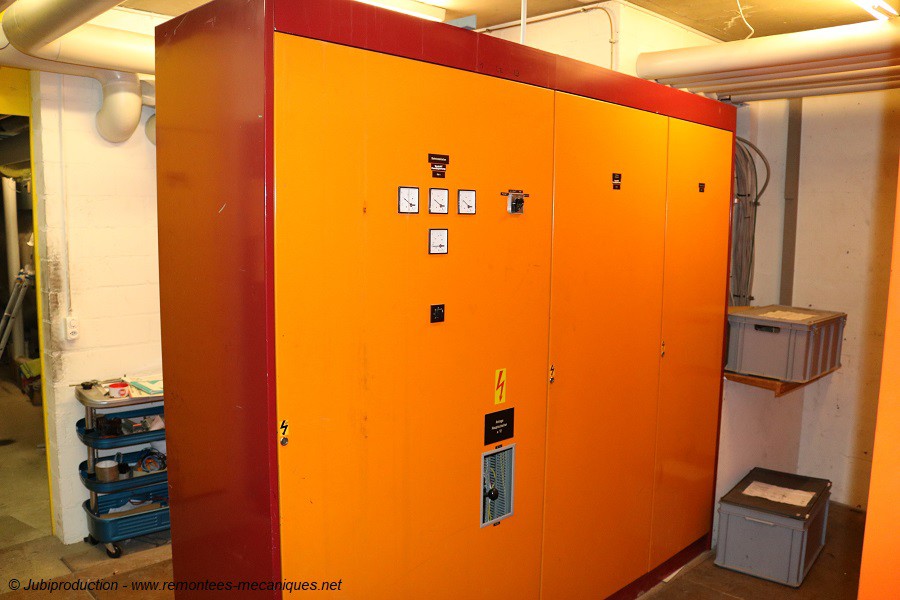

Une armoire de puissance

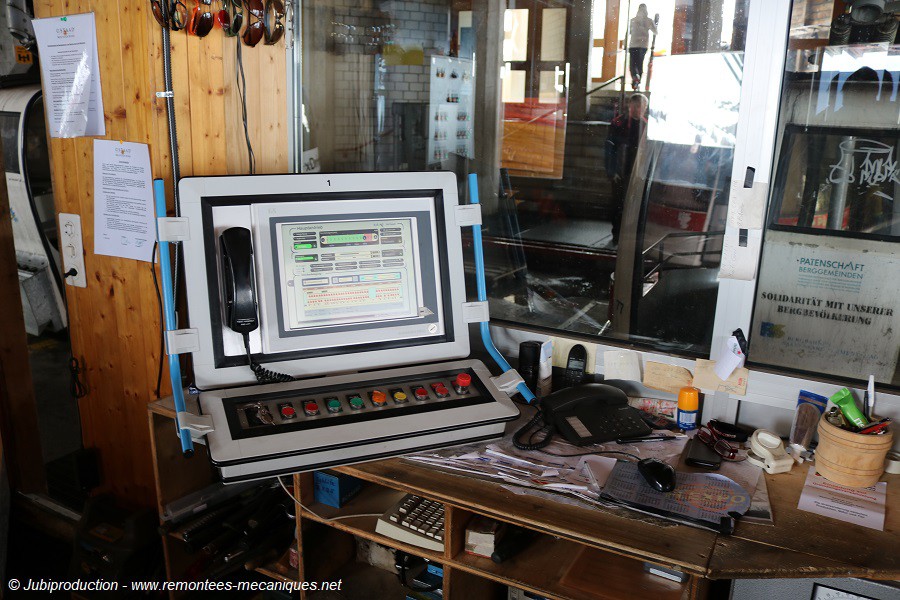

Le pupitre de commandes


Photos diverses

Vue sur le Rinderberg et la gare aval de la télécabine 6 places venant de Zweisimmen

Vue sur les sommets surplombant la vallée de la Simme et les télésièges Chaltebrunne-Parwengesattel et Lengebrand-Parwengesattel

Vue sur le Wildstrubel

Vue sur le Giferspitz

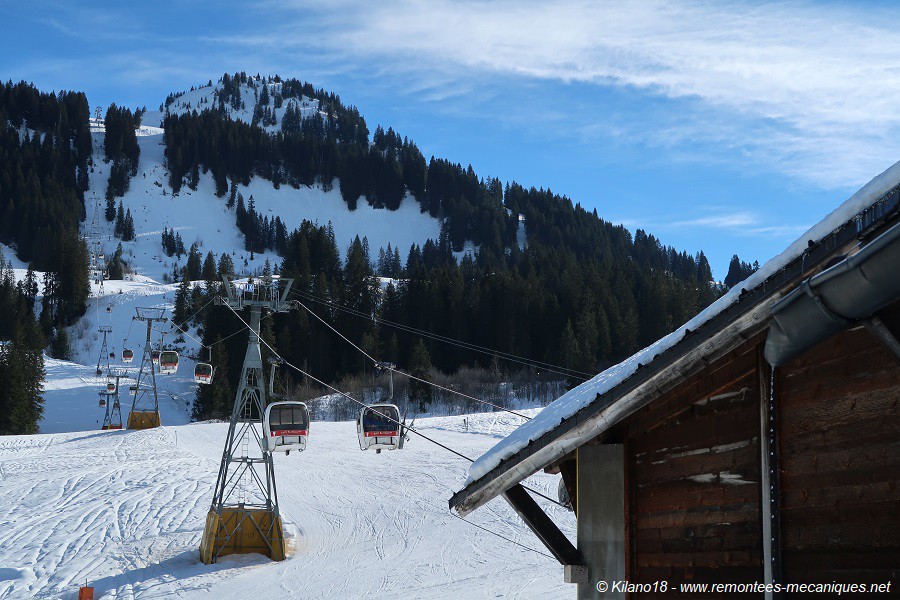

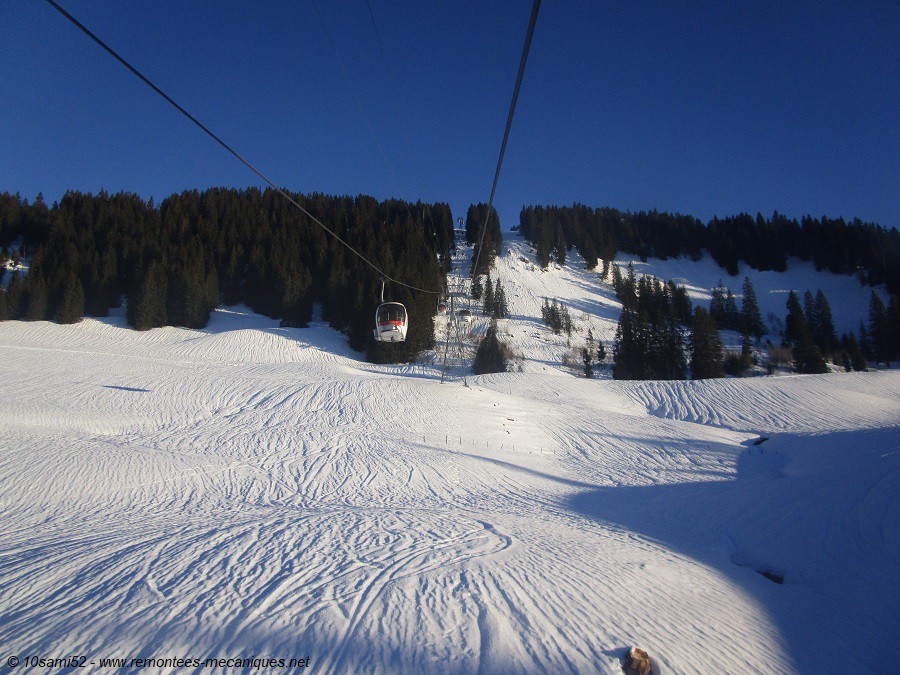

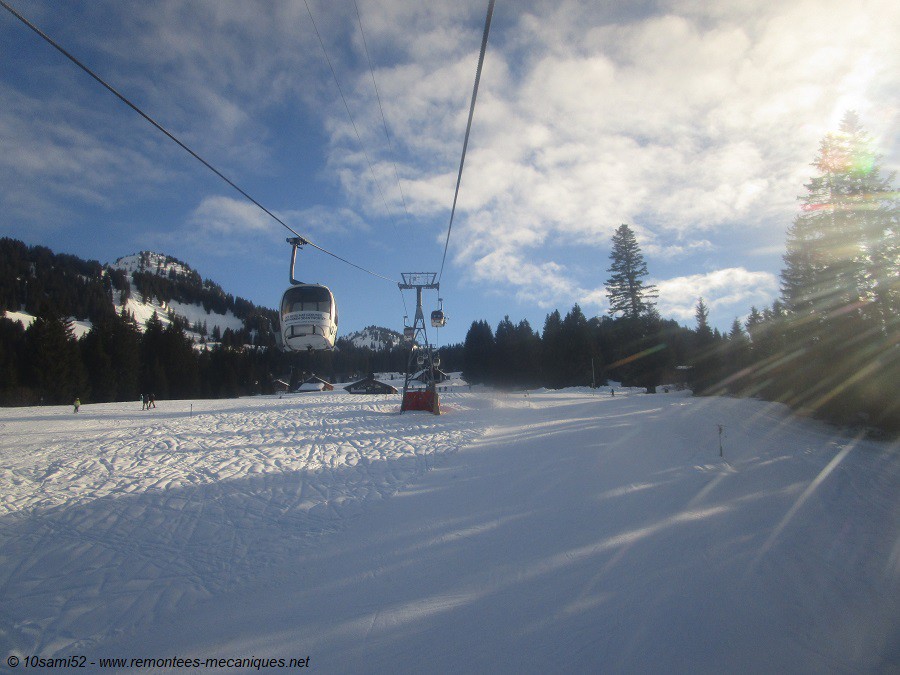

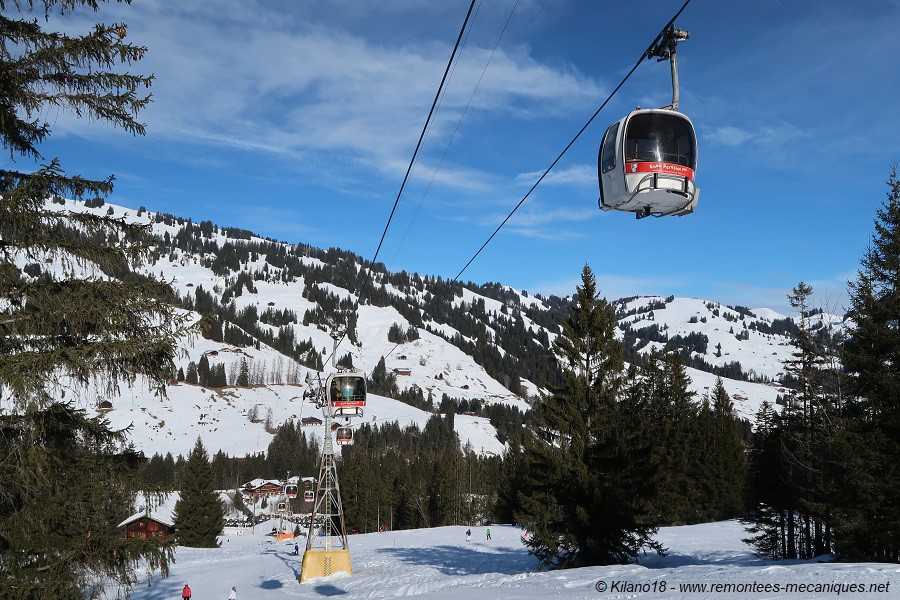

Vues du premier tronçon depuis la piste



Vues du second tronçon depuis la piste

Une cabine survolant le Pays-d'Enhaut. Avec le Rubli à droite.

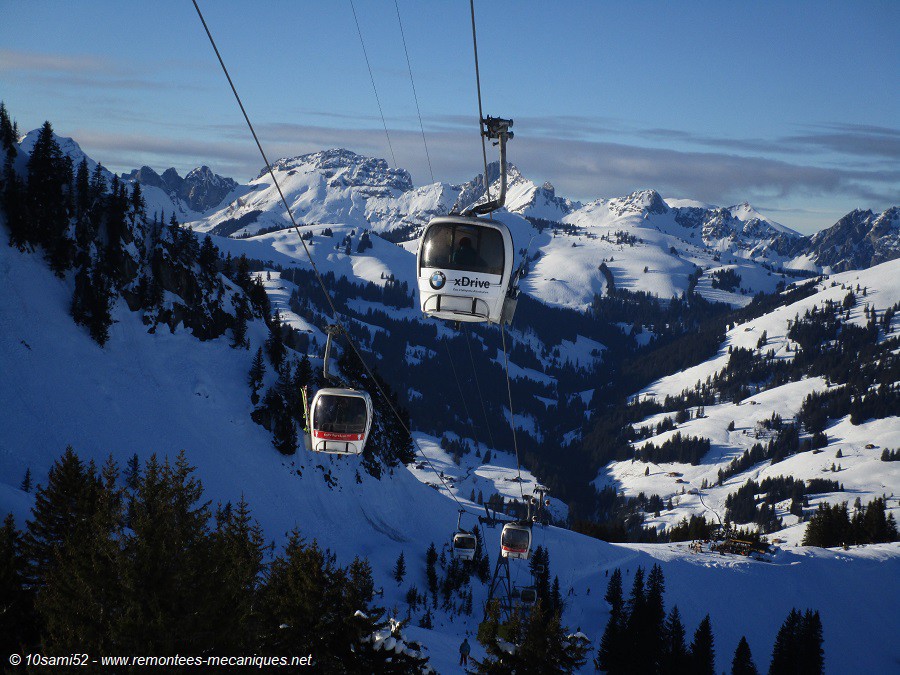

Vue en aval avec, en fond, la chaîne des Gastlosen.



Conclusion

Cette télécabine fut la principale remontée mécanique de la station de Saanenmöser. Elle permettait en outre d'accéder au secteur de Zweisimmen. Elle fut la seule à être équipée de pinces S en Suisse. Elle fut également la dernière équipée des célèbres cabines SP-77 de Sigma (puisque la télécabine Montana-Signal-Cry d'Er fut démontée quelques années auparavant).
Elle fut la première du constructeur Poma sur sol helvétique et elle sera remplacée, après 38 ans de service, par la première télécabine de la gamme D-Line du groupe Doppelmayr-Garaventa en Suisse.




Sources: seilbahninventar.ch, lift-world, bergbahnen.org

Je remercie les employés de nous avoir laissés prendre des photos de cette installation et notamment d'avoir fait visiter les locaux la télécabine.

Vidéo de Chamois78 sur la télécabine

Photos: 10sami52, Kilano18 et Jubiproduction
Ecriture et banière: 10sami52
