TKD Baby Merlans

Saint Lary Soulan

Une présentation de Saint Lary Soulan a été effectuée ici (cliquez sur le lien) :
www.remontees-mecaniques.net/bdd/station-434.html

Le téléski Baby Merlans

Cet appareil est situé sur le secteur « Saint Lary 2400 ».
Il était auparavant disposé parallèlement au téléski des Gentianes avant d’être déplacé pour se positionner de nouveau parallèlement à un autre téléski : celui du Merlans.
Cette installation est parfaitement adaptée aux skieurs débutants mais son accès nécessite soit de skier une piste bleue au préalable soit d’emprunter le TSD6 Saboures à la descente.
La ligne de ce téléski est longue de 276 mètres et compte 4 pylônes permettant de gravir les 29 mètres de dénivelée.
La gare amont est implantée sur la même hauteur que le P5 du TKD1 Merlans. Elle est dotée d’une poulie flottante, la tension s’effectuant grâce à un contrepoids.

Sa situation sur le plan des pistes

Plan général du domaine skiable


Zoom sur le téléski


Les caractéristiques techniques de l'installation

Caractéristiques administratives :

TKD – Téléski à attache débrayable : BABY MERLANS
Constructeur :
Année de construction : 1980

Caractéristiques d'exploitation :

Saison d'exploitation : hiver
Capacité : 1 personne
Débit : 900 personnes/heure
Vitesse d'exploitation : 2,53 m/s
Temps de trajet : 1’49’’

Caractéristiques géométriques :

Altitude de la gare aval : 2029 m
Altitude de la gare amont : 2058 m
Longueur développée : 276 m
Dénivelée : 29 m
Pente moyenne : 12,5 %
Pente maximum : 18 %

Caractéristiques techniques :

Sens de montée : gauche
Motrice : aval
Tension : amont
Type de gare amont : poulie flottante
Nombre de pylônes : 4

Les photos de l'installation

Elles ont été prises les 7 Février 2011 et 2 Mars 2013.

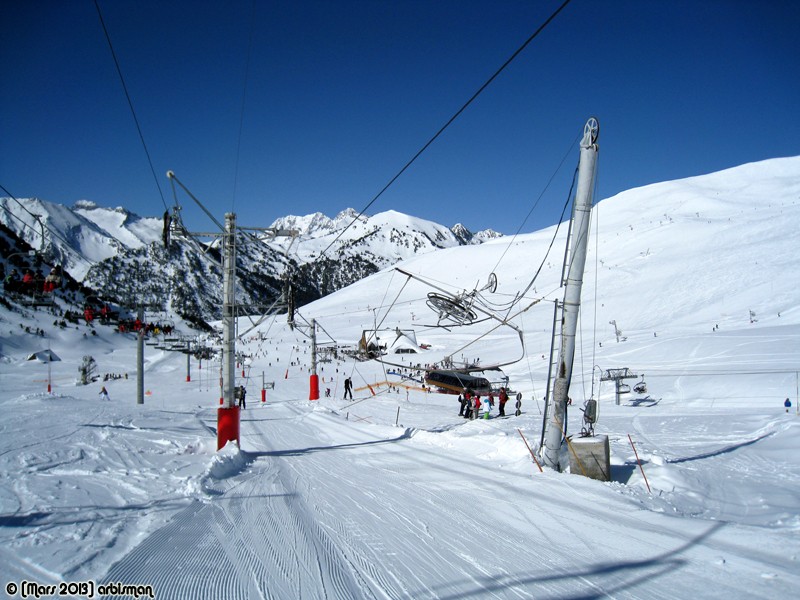

La gare aval

Les trois remontées parallèles avec de gauche à droite le TSF4 Tourette, le TKD1 Merlans et le TKD1 Baby Merlans


Au premier plan, le TKD1 Baby Merlans












La ligne

Dans l'ordre de la montée, les poulies de chaque pylône :
P1 : SC / SC
P2 : SC / SC
P3 : SC
P4 : SC / S

P1


P2




P3




P4


La gare amont









Deux vues supplémentaires de la ligne
