Gavarnie Gèdre :
>> Découvrez l’introduction à la station en cliquant sur le logo <<
Le téléski Saint-André :
Le téléski Saint-André est situé sur la partie haute du domaine, non loin du télésiège Pic des Tentes et accessible via l’un des appareils du front de neige. Cet appareil dessert le Snow-park de la station, ainsi que des pistes vertes et bleues pour les skieurs intermédiaires. La gare aval est particulière car la motrice est située sur un pylône en retrait de plusieurs mètres de la station de départ. La ligne, qui dispose de treize pylônes, à l’originalité d’effectuer deux virages sur la droite au niveau des pylônes P7 et P9. La gare amont est équipée d’une poulie flottante et d’un contrepoids qui effectue la tension du câble.
Localisation de l'appareil sur le plan des pistes :
Les caractéristiques de l’installation :
* Caractéristiques administratives :
TKD - Téléski à pinces débrayables : Saint-André
Exploitant : Stem International
Constructeur : Poma
Année de construction : 1987
* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse : 3,50 m/s
Durée du parcours : 4 min
Débit : 620 p/h
* Caractéristiques géométriques :
Altitude gare aval : 1885 m
Altitude gare amont : 2040 m
Dénivelé : 155 m
Longueur : 1060 m
Pente moyenne : 16 %
Pente maximale : 30 %
* Caractéristiques techniques :
Gare motrice : Aval
Gare tension : Amont
Diamètre du câble : 12 mm
Puissance du moteur principal : 60 cv
Type de gare amont : Poulie flottante
Type de tension : Contrepoids
Nombre de pylônes : 13
Nombre de véhicules : 104
Sens de la ligne : Par la gauche
Les photos ont été prises le 12 janvier 2018.
La gare aval :
Vue d’ensemble de la gare aval :
Vue de côté du magasin où sont stockées les perches :
Vues de la gare motrice située quelques mètres en aval :
Gros plan sur la poulie reliée au bloc moteur :
Approche de la file d'accès à l'appareil :
Zoom sur la particularité des deux poulies :
La file d'accès à l'appareil :
L'armoire électrique :
Attention, le téléski est difficile !
Le départ effectué au feu vert :

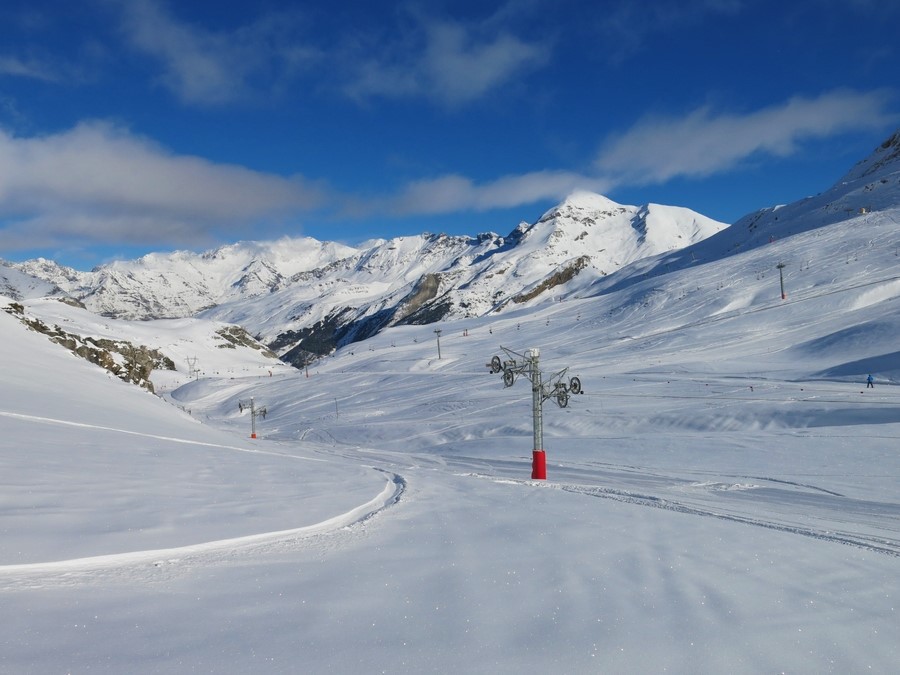

La ligne :
Approche du...
...pylône P1 :
Pylône P2 :
Portée entre les pylônes P2 et le P3 :
Pylône P3 :
Pylône P4 :
Pylône P5 :
Pylône P6 :
Approche du...
...premier virage à droite :
Gros plan sur les poulies de déviation :
Pylône P8 :
Traversée d'une piste bleue :
Le second virage à droite :
Pylône P10 :
Portée entre les pylônes P10 et le P11. Passage sous une ligne de haute tension :
Pylône P11 :
Pylône P12 :
Le dernier pylône avant la gare amont :

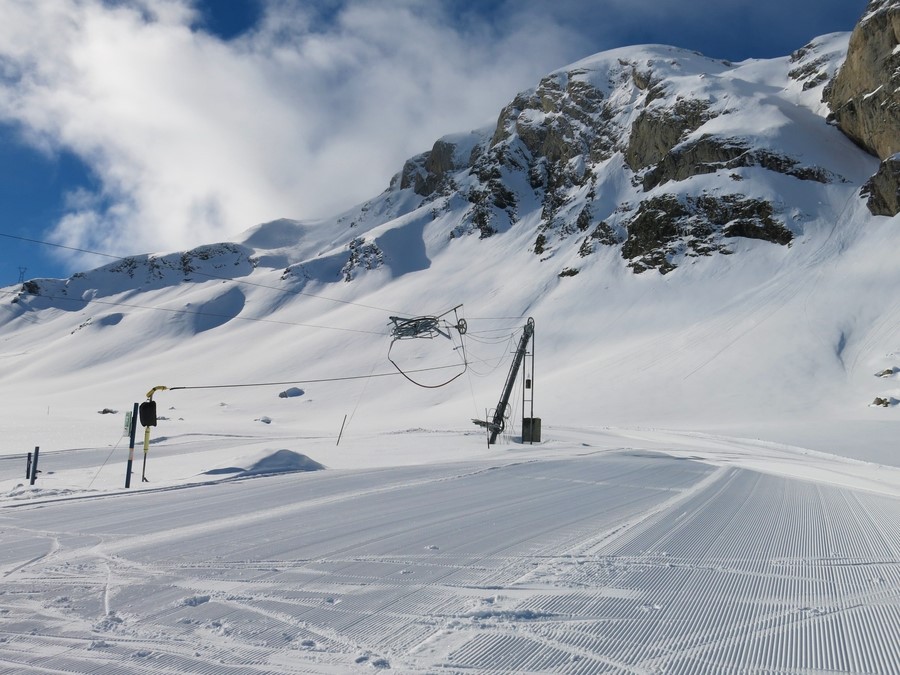

La gare amont :
Le système de sécurité de la gare amont :
Zoom sur le contrepoids :
Vues de la gare amont...
...sous...
....différents angles :
Autres photos :
Vues ...
...de la ligne...
...depuis...
...les pistes :
