Localisation(s)

 TKE de la Grangette

La Plagne (Paradiski)

GMM

T2 ES
Description rapide :
Téléski permettant de desservir un espace débutants et d'accéder aux résidences du Dou de la Ramaz.

Année de construction : 2015

Remplace les appareils suivants : Suivre la discussion sur le forum




Auteur de cette partie : j'ib
Section écrite le 22/07/2021 et mise à jour le 29/07/2021
(Mise en cache le 29/07/2021)

Téléski de la Grangette
La Plagne (73)




Bienvenue à La Plagne

La Plagne est une station savoyarde de Tarentaise située au dessus de la commune d’Aime, ville située à mi-chemin entre Moutiers et Bourg Saint Maurice. La Plagne est une station olympique puisque durant les Jeux Olympiques, elle a accueilli les épreuves de bobsleigh grâce à la construction d’une piste pour cette discipline. La station d’aujourd’hui n’a plus rien à voir telle qu’elle était à ses débuts. En effet de nos jours, La Plagne a fortement grandi et avec ses stations satellites, elle forme un ensemble ayant la plus grosse capacité en hébergements touristiques de nos montagnes avec un peu moins de 50 000 lits. On trouve deux types de stations dans cet ensemble formant la Grande Plagne : des stations-villages et des stations d’altitude.
Chaque station possède sa propre ambiance et son propre style architectural formant un ensemble quelque peu disparate. Les stations-villages ont su garder charme et authenticité alors que dans les stations d’altitude, c’est un univers un peu plus animé (concerts, bar branchés…) et une architecture plus typique des grandes stations que les clients trouveront. Au total, la Grande Plagne se compose de dix stations : Montalbert, Aime La Plagne, Plagne 1800, Plagne Centre, Plagne Villages, Plagne Soleil, Plagne Bellecôte, Belle Plagne, Montchavin – Les Coches et Champagny en Vanoise.

Chaque station fait donc partie d’un grand domaine skiable comprenant 225 kilomètres de pistes desservis par 106 remontées mécaniques. Ceci fait du domaine de la Plagne, l’un des plus grands de France. Ce domaine s’étend de 1250 mètres à 3175 mètres d’altitude au sommet du télésiège du Glacier. Tout comme le style des stations, le domaine est assez disparate. Des pentes austères et raides du glacier aux larges boulevards peu pentus tout en passant par les descentes en forêt, petits et grands trouveront leur compte sur ce vaste espace de glisse. Depuis 2003, le domaine de la Plagne est relié depuis Montchavin au domaine voisin de Peisey Vallandry par le téléphérique Vanoise Express. Cette liaison à permis de donner naissance à un nouveau grand espace de ski baptisé Paradiski qui offre au total 425 kilomètres de pistes.

    Le domaine skiable au-dessus de Plagne Centre


L'aménagement de Montalbert par la SAP

Quelques années après l'ouverture du domaine skiable de la Plagne, la SAP décide en 1971 d'étendre son domaine skiable vers Montalbert. Ils décident alors de construire le téléski des Adrets rejoignant le sommet du Fornelet depuis Aime-La Plagne. De même, la SAP fait construire en même temps le téléski du Fornelet 1 reliant le Dou de la Ramaz au même sommet. Pour terminer, ils font également construire le téléski du Gentil pour emmener les flux de skieurs des centres de vacances de Montalbert vers le restant du domaine.

Néanmoins, le projet d'aménagement de Montalbert a du mal à sortir de terre. Entre des controverses en relation avec l'architecture des bâtiments et des difficultés à racheter des terrains pour l'aménagement des pistes de ski, ce n'est qu'en 1980 que ce projet devient réellement réalisable. En 1980, le télésiège fixe 2 place de Montalbert est mis en service. La station est enfin reliée au restant du domaine. En même temps, la SAP fait construire un téléski pour débutants sur son front de neige, celui de l’École Montalbert.

    Le télésiège fixe 2 places de Montalbert (cliché http://www.perso-laplagne.fr)


La fréquentation de ce secteur tend à augmenter très rapidement. En 1987, la SAP construit le téléski du Fornelet 2 doublant le premier téléski sur un tracé plus court et plus rapide. De même pour doubler le télésiège de Montalbert, la SAP a fait construire le téléski de la Grangette installé le long du télésiège.

    La gare aval du téléski
    (Ou cliquez ici pour accéder au reportage de l'installation dans la BDD)


    Vue sur la ligne
    (Ou cliquez ici pour accéder au reportage de l'installation dans la BDD)


    La gare amont
    (Ou cliquez ici pour accéder au reportage de l'installation dans la BDD)


Depuis une dizaine d'années, le téléski de la Grangette n'était quasiment plus exploité. En 2015, la SAP a décidé de rationaliser l'intégralité de ce secteur en supprimant toutes les remontées de l'axe Montalbert-Fornelet dont ce téléski par une seule télécabine débrayable. L'accès à la zone intermédiaire du Dou de la Ramaz était donc perdu. Pour conserver l'accès à ce pôle, la SAP a décidé de construire un téléski à enrouleurs entre Montalbert et le Dou de la Ramaz.

Grangette : L'accès au du Dou de la Ramaz et aux stades

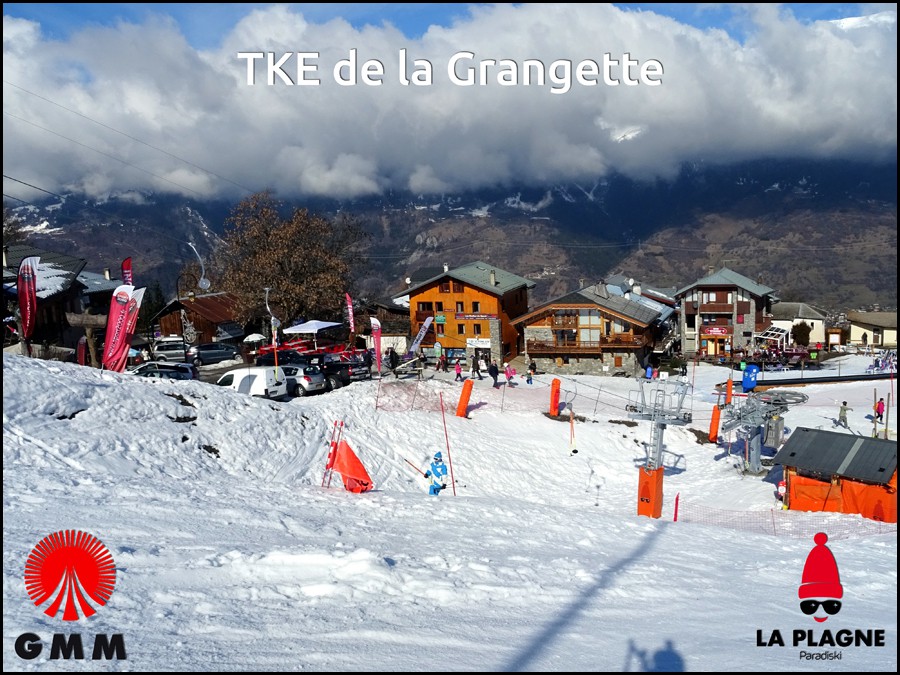

Le téléski de la Grangette est situé sur le front de neige de Montalbert à proximité directe de la télécabine et du téléski éponymes. Construit en 2015 par GMM, il a fait l'objet d'une construction en même temps que la télécabine voisine dans le cadre d'une rationalisation du secteur.
Tout comme son prédécesseur, ce téléski a avant tout pour vocation de desservir le stade de Montalbert. Néanmoins, son nouveau tracé est fait de façon à ce que ce stade soit bien plus facile d'accès, bien plus sécurisé, et plus facile d'exploitation par la SAP. Ce téléski permet également d'accéder aux centres de vacances du Gentil sans avoir à emprunter la télécabine de Montalbert moyennant quelques minutes de marche.

Côté ski, le téléski de la Grangette dessert 3 pistes :
  • La piste rouge du Fornelet donnant accès au stade.
  • La piste bleue de Montalbert, qui rejoint le front de neige en passant sous la télécabine de Montalbert et en débouchant au sommet du téléski École. Elle est équipée de canons à neige.
  • La piste bleue du Gentil qui est la descente la plus adaptée au retour station pour les skieurs débutants. Elle est équipée de canons à neige.

Voici sa situation sur le plan des pistes de Paradiski :



Caractéristiques

Caractéristiques Administratives

TKE – Téléski à enrouleur : GRANGETTE
Maître d’œuvre : DCSA
Maître d'ouvrage : Société d'Aménagement de la Plagne (CDA)
Terrassement : BOUZON BARRAL
Montage / génie civil : SAP Montage
Exploitant : Société d'Aménagement de la Plagne (CDA)
Constructeur : GMM
Installation électrique : Jacquard Électromécanique
Année de construction : 2015
Montant de l'investissement : 680 000 €

Caractéristiques d'exploitation

Saison d'exploitation : Hiver
Capacité : 1 personne
Débit : 800 p/h
Vitesse d'exploitation : 3 m/s
Temps de trajet : 4 min 40 sec

Caractéristiques géométriques

Altitude gare aval : 1356 mètres
Altitude gare amont : 1616 mètres
Dénivelé : 260 mètres
Longueur développée : 838 mètres
Longueur horizontale : 782 mètres
Pente moyenne : 33 %
Pente maximale : 50 %

Caractéristiques techniques

Gare motrice : Aval
Gare tension : Aval
Gare retour : Amont
Nombre de pylônes : 11
Nombre de véhicules : 123
Sens de montée : Gauche
Type de G1 : E95
Type de G2 : E130
Type de tension : Hydraulique
Tension nominale : 5000 daN
Type de motorisation : Asynchrone
Puissance développée : 75 kW
Largeur de la voie : 2,5 m
Espacement : 13,5 m

Caractéristiques du câble

Fabricant du câble : TRÉFILEUROPE
Date de pose : 2015
Diamètre : 18 mm
Composition : 6×7 fils
Âme : Compacte
Section du câble : 135,29 mm
Pas de câblage : 128 mm

Ligne et infrastructures du téléski de la Grangette

Gare aval :

La gare aval est la station motrice-tension de l'installation. Elle est située à 1356 mètres d'altitude sur le front de neige de Montalbert à proximité du départ de la télécabine de Montalbert et du téléski de l’École Montalbert. On retrouve techniquement une infrastructure de type E95 fournie par GMM. Il s'agit du modèle le plus puissant de toute leur gamme de téléskis à enrouleurs dont l'utilisation est justifiée par le profil long et bien pentu de cette installation. Elle est montée sur un fût carré vertical et présentant une poulie à la largeur de la voie de 2,5 mètres. Le câble y est mis en mouvement grâce à un moteur électrique asynchrone développant 75 kW. La tension dynamique du câble se fait grâce à un vérin hydraulique.

    Vue de coté depuis le front de neige

    Vue rapprochée

    La poulie reliée au bloc moteur

    Le vérin hydraulique assurant la tension du câble et le lorry

    L'embarquement


La ligne :

La ligne est longue de 838 mètres et se compose de 11 pylônes. Elle est de manière générale assez pentue avec une pente moyenne de 33 % et suit le profil de l'ancienne ligne du télésiège de Montalbert. Dès la sortie de gare, la pente augmente rapidement pour fléchir jusqu'au P3. De là, une nouvelle montée est amorcée jusqu'au P5 permettant de passer au-dessus de la passerelle du Gentil. Le pylône suivant amorce une quatrième montée toujours aussi raide quasiment jusqu'à l'arrivée.

Caractéristiques de la ligne :
  • P1 : 2C/4C
  • P2 : 4S/4S
  • P3 : 2C/4C
  • P4 : 2S/2S
  • P5 : 4S/4S
  • P6 : 4C/4C
  • P7 : 4S/4S
  • P8 : 4C/4C
  • P9 : 2S/2S
  • P10 : 2S/2S
  • P11 : 4S/4S
    P1 en sortie de gare

    Retour en arrière sur le P1

    P2

    Portée P2 - P3

    P3

    P4

    P5

    P6

    Retour en arrière sur le P6 et la passerelle traversée

    P7

    P8

    P9

    P10

    P11


Gare amont :

La gare amont est la station retour de l'installation. Elle est située à 1616 mètres d'altitude au bord de la piste bleue de Montalbert au lieu-dit du Dou de la Ramaz. L'infrastructure se situe à une dizaine de mètres en amont de la zone de lâcher. On retrouve une station retour de type E130 reposant sur un important massif en béton.

    La gare amont vue depuis la zone de débarquement

    Vue de profil

    Retour en arrière sur la zone de lâcher


Enrouleurs et pinces

Le téléski de la Grangette est équipé de 123 enrouleurs de type LST200 à freins magnétiques afin de permettre un démarrage progressif. Ils sont reliés au câble par des pinces fixes A sans ressort et s'apparentant beaucoup aux dispositifs d'accouplement de télésièges fixes.



Grangette, un remplacement mitigé

L'ancien téléski de la Grangette était depuis quelques années un appareil fantôme du front de neige de Montalbert. Totalement dépassé, la SAP n'était plus en mesure de l'exploiter pour sa clientèle et a décidé de le remplacer par un téléski à enrouleurs tout neuf et permettant les mêmes fonctions que son prédécesseur. Avec un nouveau tracé suivant l'ancien télésiège de Montalbert, cet appareil peut s'avérer de temps en temps souvent raide pour certains utilisateurs. Ce téléski peut donc être difficile pour les skieurs débutants souhaitant remonter sur les résidences.

    Le téléski des Grangettes depuis la piste rouge du Fornelet


Avant de terminer ce reportage, je tiens à remercier l'Alexois pour ses photos de l'installation.

Tony le Savoyard & J'ib, juillet 2021

Photos : L'Alexois
Texte, bannière et mise en page : Tony le Savoyard & J'ib
Date des photos : 30 janvier 2018
