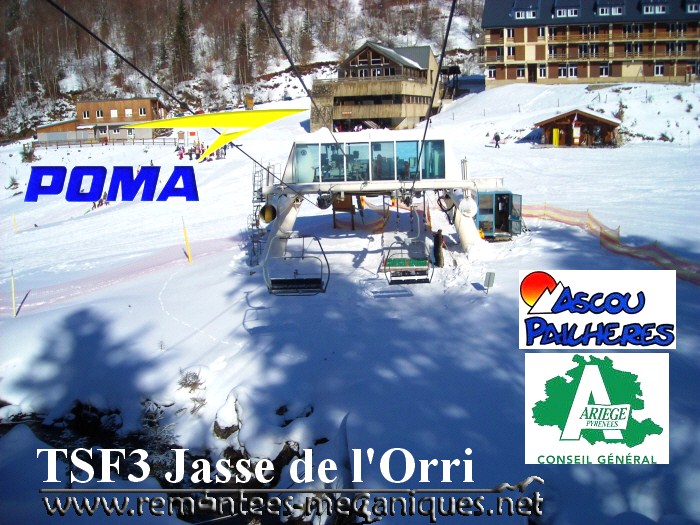

TSF3 de la Jasse de l'Orri

Station d’Ascou Pailhères

Ascou est une petite commune de 130 habitants, situé en Ariège dans le canton d’Ax-les-Thermes.
La commune dispose d’une station de ski situé sur la route du col de Pailhères, plus haut col d’Ariège, et composé d’un TSF3 et de 5 TKD1.
On y ski en fonction de l’enneigement de fin décembre à fin mars. Les pistes de tout niveau sont essentiellement situées dans une agréable forêt de sapins.
La station est aujourd’hui gérée par la Régie municipale d’Ax : ce qui permet une meilleur gestion des moyens, des offres tarifaires communes ect…, entre les deux stations voisine de l’Ariège.



L’accès à la station


Quelques images présentant la station : ici le plan et la billetterie,


Le col de Pailhères fermé l’hiver, et une vue depuis la piste noire,


Le télésiège Jasse de l’Orri

Ce télésiège est l’installation principale du domaine, et son unique téléporté.
Construit par en 1987, l’installation a été conçue pour un débit horaire de 1200 skieurs à l’heure. Seulement la station, en limitant le nombre de sièges, l’exploite à un débit moindre, plus en rapport à la fréquentation de la station (840 p/h).
En aval est installé une gare de type Alpha 120-210, gare motrice et tension de l’appareil. L’embarquement s’effectue face à la ligne sans assistance de tapis.
La ligne est longue de 828 mètres et se compose de 9 pylônes. Elle se situe dans une zone boisée. Le début de la ligne est assez plat, et survol la gare amont du téléski de Clairière. Puis au niveau de P3 -seul balancier compression- la ligne rentre dans une bonne pente et survol tout le long l’unique piste noire de la station.
La gare amont est composée d’une poulie retour fixe.
Une fois arriver, les skieurs ont le choix entre LA piste noire, et deux autres pistes (rouge & bleu) se rendant toutes sur le front de neige.

Pour plus d’information : http://www.ascou-ski.com

Les photos ont été prises le 21 janvier 2010

Le plan des pistes :



Les caractéristiques de l’installation :

* Caractéristiques administratives :
TSF - Téléski à pinces fixes : Jasse de l’Orri
Exploitant : Régie municipale d’Ax
Constructeur :
Année de construction : 1987

* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse : 2,30 m/s
Durée du parcours : 6 min
Débit réel : 840 p/h
Débit maximal théorique : 1200 p/h
Capacité : 3 Personnes

* Caractéristiques géométriques :
Altitude gare aval : 1490 m
Altitude gare amont : 1795 m
Dénivelé : 305 m
Longueur développée : 828 m
Pente moyenne de la ligne : 39 %
Pente maximale de la ligne : 60 %

* Caractéristiques techniques :
Type de gare : Alpha 120-210
Gare motrice : Aval
Gare tension : Aval
Puissance du moteur principal : 140 Kw
Type de tension : Hydraulique
Nombre de véhicules : 53
Type de véhicules : Siège arceau
Nombre de pylônes : 9
Sens de la ligne : Gauche
Equipement d’aide à l’embarquement : Non


La gare aval :

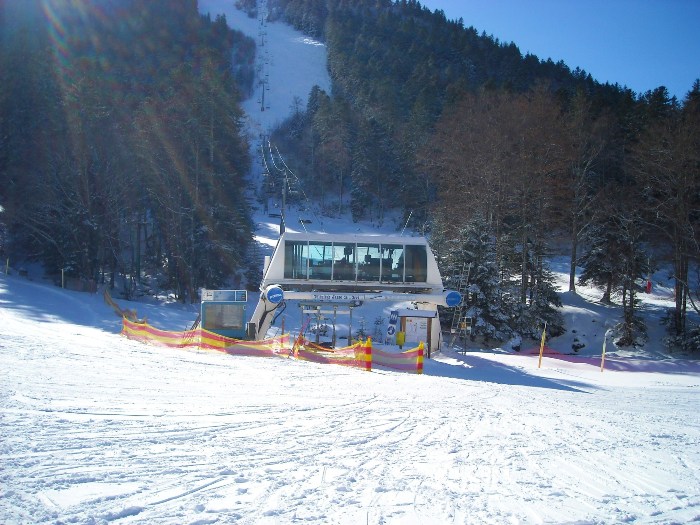

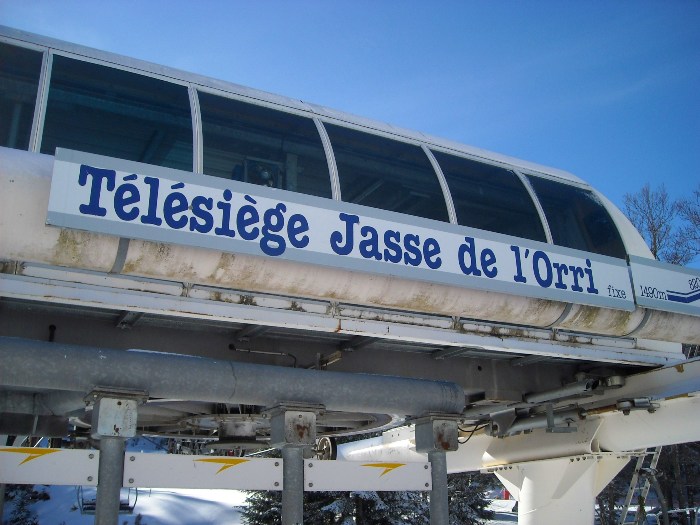

Vues sur la gare,








Les informations de la station, concernant les pistes accessibles depuis le télésiège,


Les informations techniques du constructeur,




L’accès à l’embarquement,


Le poste de conduite aval,


La poulie motrice,


Un siège dans le contour, en arrière plan la nacelle de service ,et vue sur l’un des deux vérins de tension,

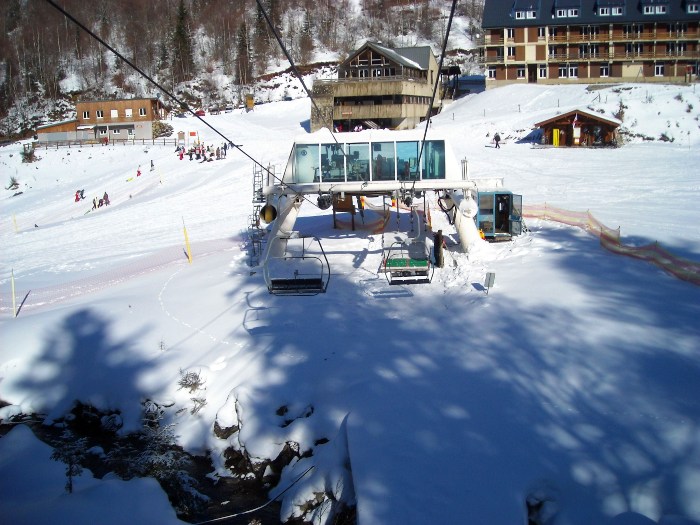

Dernière vue sur G1,

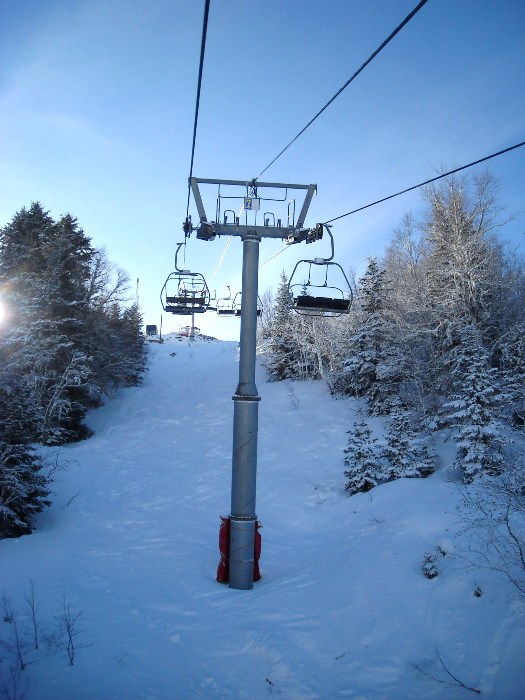

La ligne :

* Caractéristiques de la ligne :
P1 : 4S / 4S
P2 : 4S / 4S
P3 : 8C / 8C
P4 : 4S / 4S
P5 : 4S / 4S
P6 : 4S / 4S
P7 : 4S / 4S
P8 : 8S / 8S
P9 : 8S / 8S


P1,


Balancier 4S/4S,


P2,


P3,


Unique balancier compression de la ligne : 8C / 8C,


P4,

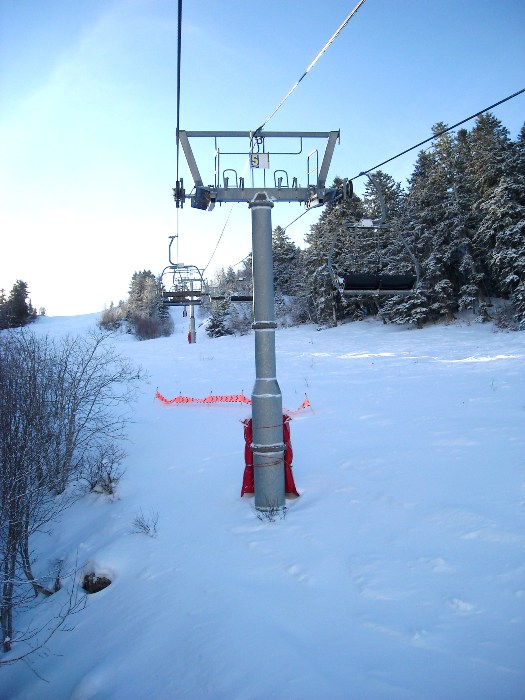

Balancier 4S / 4S,

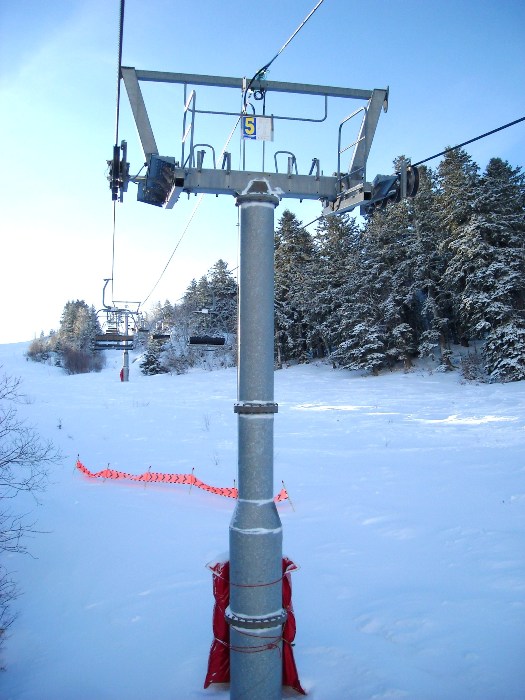

P5,


Balancier 4S / 4S,




P6,




P7,






P8 & P9,


Balancier 8S / 8S,


La gare amont :

La poulie retour,


L’aire de débarquement,

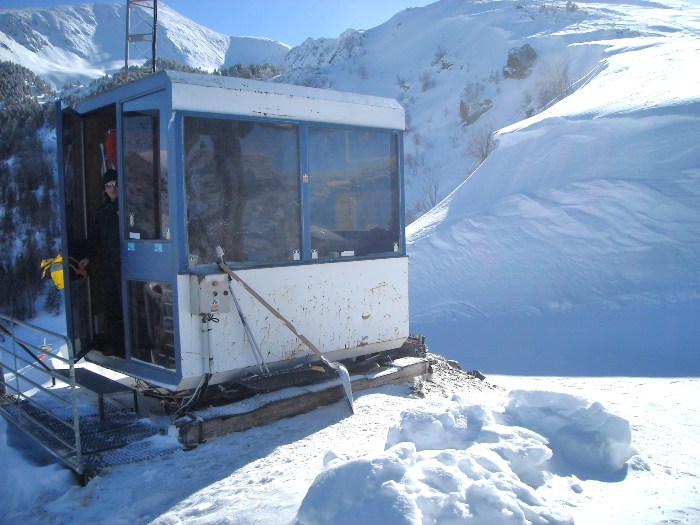

Le poste de conduite amont,


La pince,

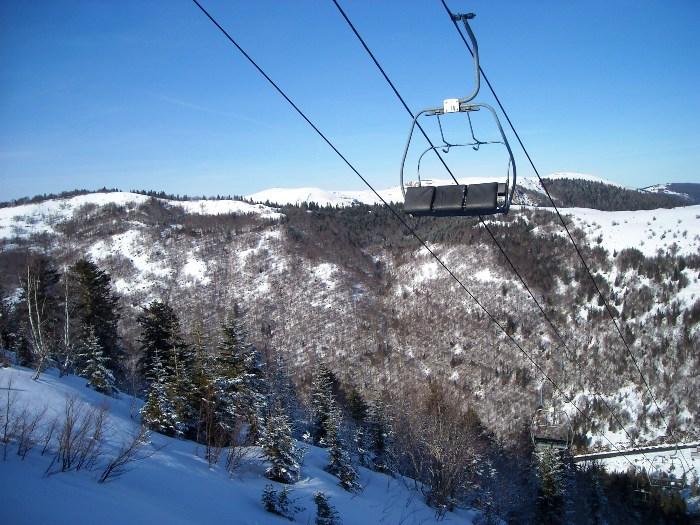

Un siège en ligne,
