Luz-Ardiden, sports d’hiver et Tour de France
La station de Luz Ardiden est située dans le département des Hautes-Pyrénées sur la commune de Luz-Saint-Sauveur à 1720 mètres d’altitude. Elle a été créée en 1975 d’abord sur le secteur du Bederet avant de s’agrandir sur le secteur d’Aulian l’année suivante, ce dernier étant actuellement le point de départ principal des pistes de ski alpin doté de vastes parkings.

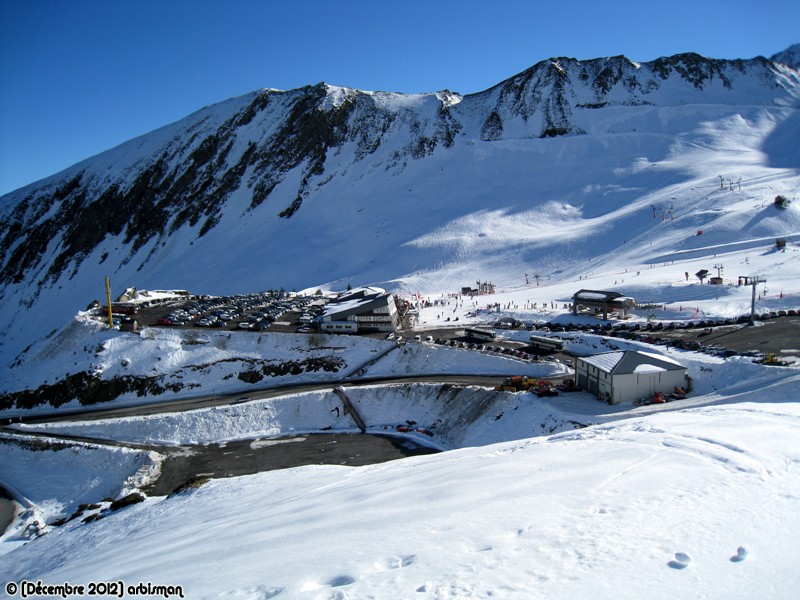

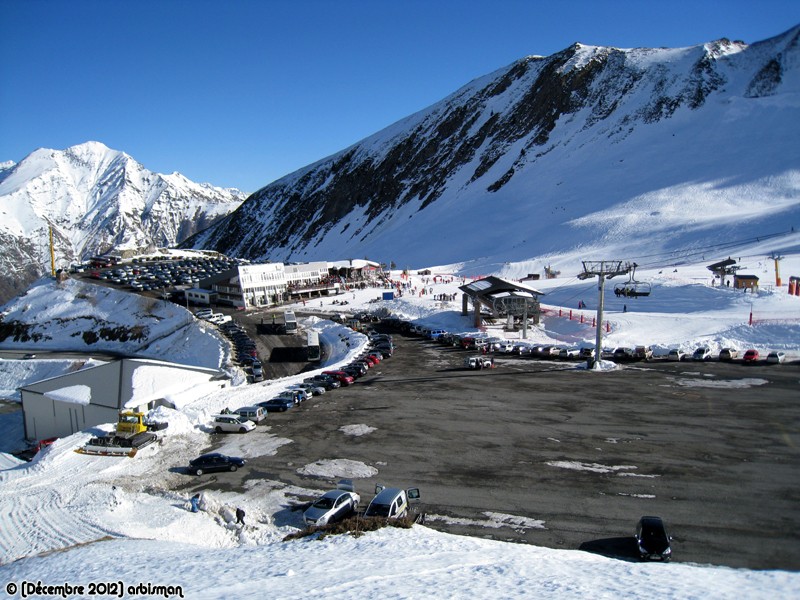

Pied de pistes du secteur d'Aulian


La montée à la station est particulièrement difficile : longue de 15,3 kilomètres à 7,2 %, elle en est même devenue une arrivée prestigieuse du Tour de France cycliste, huit arrivées au sommet ayant été effectuées entre 1985 et 2011.
Le domaine skiable actuel est composé ainsi : six télésièges dont deux débrayables 6 places, deux téléskis et trois tapis roulants. Ces remontées mécaniques desservent 28 pistes dont 18 rouges et 3 noires. Le point culminant du domaine skiable est le Col de Cloze culminant à 2500 mètres d’altitude. Avec l’encadrement d’un moniteur il est possible depuis ce col d’évoluer sur le sublime espace hors piste de Barnazaou offrant 1250 mètres de dénivelée.
Luz Ardiden fait partie du groupe N'Py (Nouvelles Pyrénées) rassemblant 7 stations et les sites du Pic du Midi et de la Rhune.
Le télésiège de la Source
Cet appareil, construit par Poma en 1985, a la particularité d'être un très rare exemplaire de télésiège 4 places doté d'une gare Delta, celle-ci abritant les parties motrice et tension.
Il est l'un des deux appareils permettant l'accès au télésiège de la Caperette, avec le TSD6 Aulian Express. La gare aval n'étant pas implantée sur le bas du front de neige mais sur le haut du parking du secteur Aulian, la plupart des skieurs empruntent d'autres remontées mécaniques pour l'atteindre.
La ligne survole une retenue d'eau utilisée pour les canons à neige, entre P3 et P4. Longue de 805 mètres permettant de gravir 224 mètres de dénivelée, elle compte 12 pylônes.
Ce télésiège dessert trois pistes : une bleue "Source" et deux rouges "Château d'Eau" et le bas de la piste "Lisey".
Une autre particularité est à remarquer : les sièges. En effet, les premiers sièges arceaux à trois repose-pieds datent de 1984 mais ils étaient uniquement destinés aux télésièges débrayables. En 1985 ils sont montés pour la première fois sur deux télésièges à pinces fixes : le TSF4 du Signal à L'Alpe d'Huez, et donc celui de la Source à Luz Ardiden.
Assez peu fréquentée, l'installation est souvent fermée lors des périodes de faible affluence. Elle est cependant une bonne alternative au TSD6 Aulian Express où les files d'attente peuvent être longues les week-ends et en période de vacances scolaires.
Sa situation sur le plan des pistes

Les caractéristiques techniques de l'installation
Caractéristiques administratives :
TSF – Télésiège à attache fixe : SOURCE
Constructeur :

Année de construction : 1985
Caractéristiques d'exploitation :
Saison d'exploitation : hiver
Capacité : 4 personnes
Débit : 2000 personnes/heure
Vitesse d'exploitation : 2,3 m/s
Temps de trajet : 5'50''
Caractéristiques géométriques :
Altitude de la gare aval : 1730 m
Altitude de la gare amont : 1954 m
Longueur développée : 805 m
Dénivelée : 224 m
Pente moyenne : 29,13 %
Pente maximum : 55,67 %
Caractéristiques techniques :
Type de gare motrice : Delta
Sens de montée : droite
Motrice : aval
Tension : aval
Nombre de pylônes : 12
Les photos de l’installation
Elles ont été prises le 29 mars 2017.
La gare aval









La ligne
Dans l'ordre de la montée, le nombre de galets de chaque pylône :
Gare aval : 16C / 16C
P1 : 4S + 2 pneus à 90° / 4S + 2 pneus à 90°
P2 : 6S / 6S
P3 : 4S 6C / 4S 6C
P4 : 4SC / 4SC
P5 : 6S / 6S
P6 : 6S / 6S
P7 : 6S / 6S
P8 : 16C / 16C
P9 : 6S / 6S
P10 : 6S / 6S
P11 : 6S / 6S
P12 : 8S / 8S

P1


P2

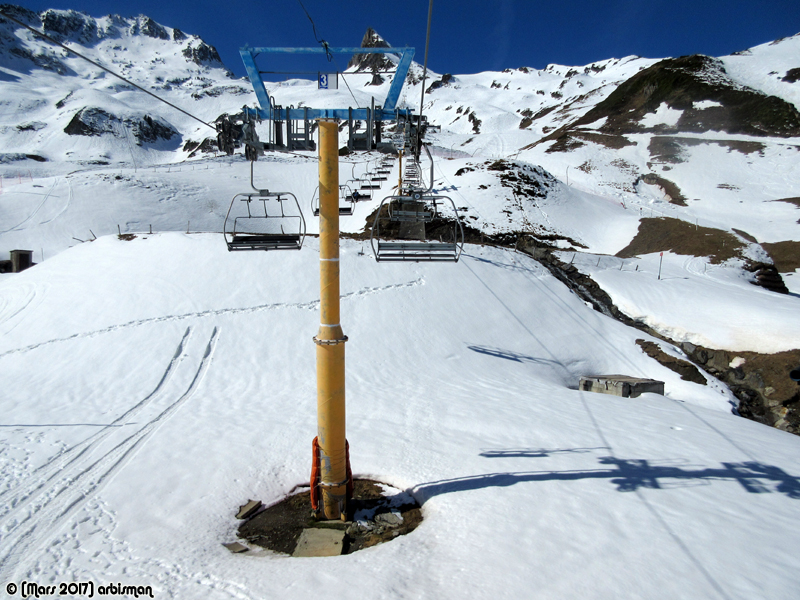

P3

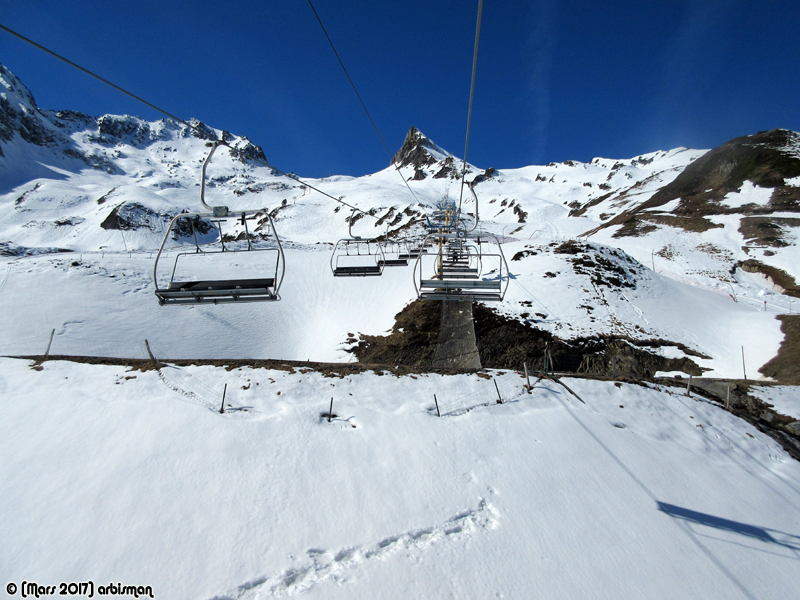

Survol du lac artificiel permettant l'approvisionnement des canons à neige


P4

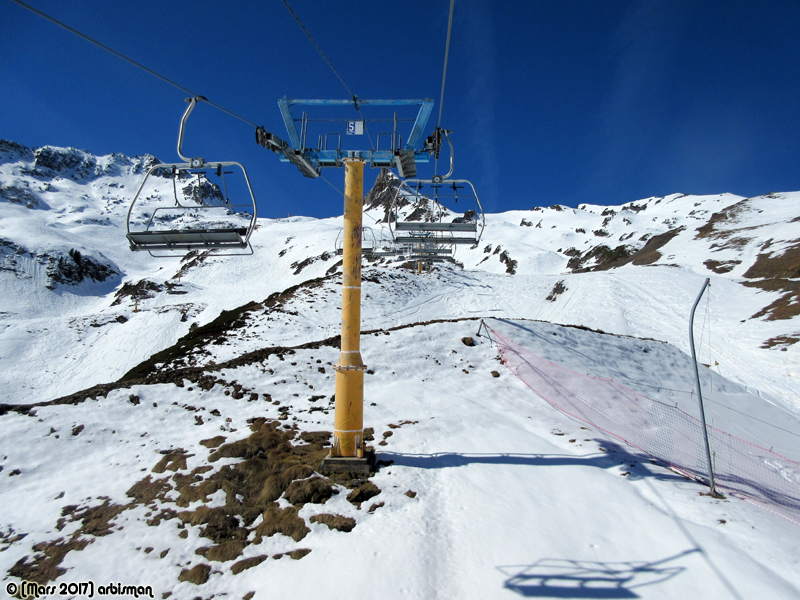

P5



P6

P7

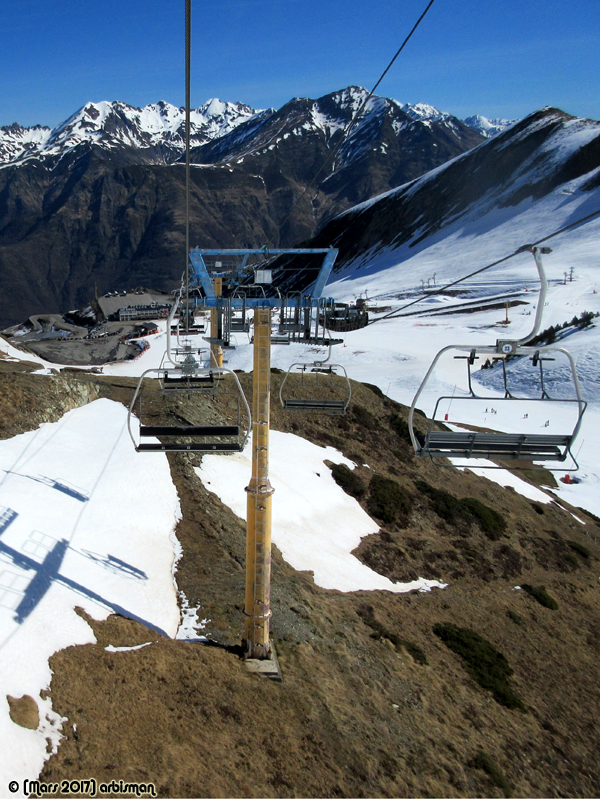

P8




P9

P10 avec, à sa gauche, la gare aval du télésiège de la Caperette




P11 et P12

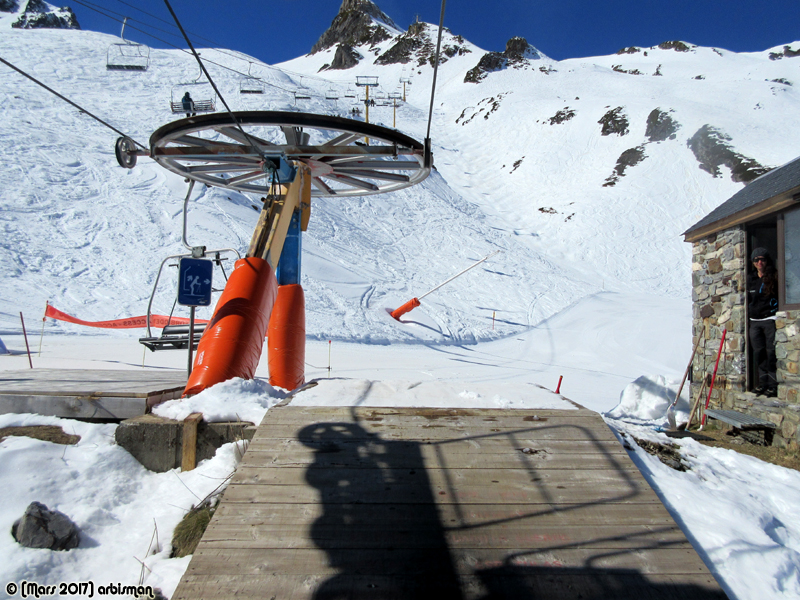

La gare amont

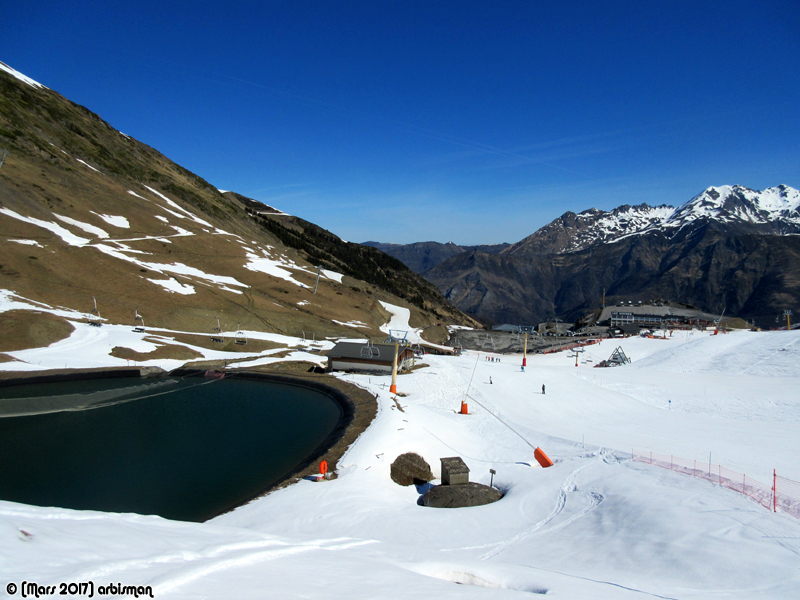

Voici à présent quelques photos supplémentaires de la ligne

Le télésiège de la Source et la gare aval du télésiège de la Caperette
