Jackson Hole : Wyoming
>> Découvrez l’introduction à la station en cliquant sur le logo <<

Le télésiège Union Pass :

Le télésiège Union Pass, construit par le constructeur américain Garaventa-CTEC en 2000, est situé dans une zone base du domaine skiable où tous les skieurs ayant parcouru l’immense secteur du Tram débouchent. Cet appareil permet de rejoindre le front de neige principal de Jackson Hole où sont installées les principales remontées mécaniques, dont le célèbre téléphérique Aerial Tram.

La gare aval, située à 1980 mètres d'altitude, est la station motrice-tension. La ligne, d’une longueur de 577 mètres, se compose de six pylônes. A noter le premier balancier compression qui est intégré à la gare aval. La gare amont, station retour de l'installation, est située à 2058 mètres d'altitude, en contre-bas du téléphérique Aerial Tram.

Localisation de l’appareil sur le plan des pistes :

Les caractéristiques de l’installation :

* Caractéristiques administratives :
TSF - Télésiège à pinces fixe : Union Pass
Exploitant : Jackson Hole Mountain Resort - Jay Kemmerer
Constructeur : Garaventa-CTEC
Année de construction : 2000

* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse maximale: 2,29 m/s
Durée du parcours : 4 min 15 sec
Débit : 1200 p/h
Capacité : 4 Personnes

* Caractéristiques géométriques :
Altitude gare aval : 1980 m
Altitude gare amont : 2058 m
Dénivelé : 78 m
Longueur inclinée : 577 m

* Caractéristiques techniques :
Type de gares : Sprint
Gare motrice - tension : Aval
Station retour : Amont
Type de tension : Hydraulique
Nombre de pylônes : 6
Nombre de véhicules : 37
Type de pinces : Pince fixe CTEC
Sens de la ligne : Par la droite

La gare aval :

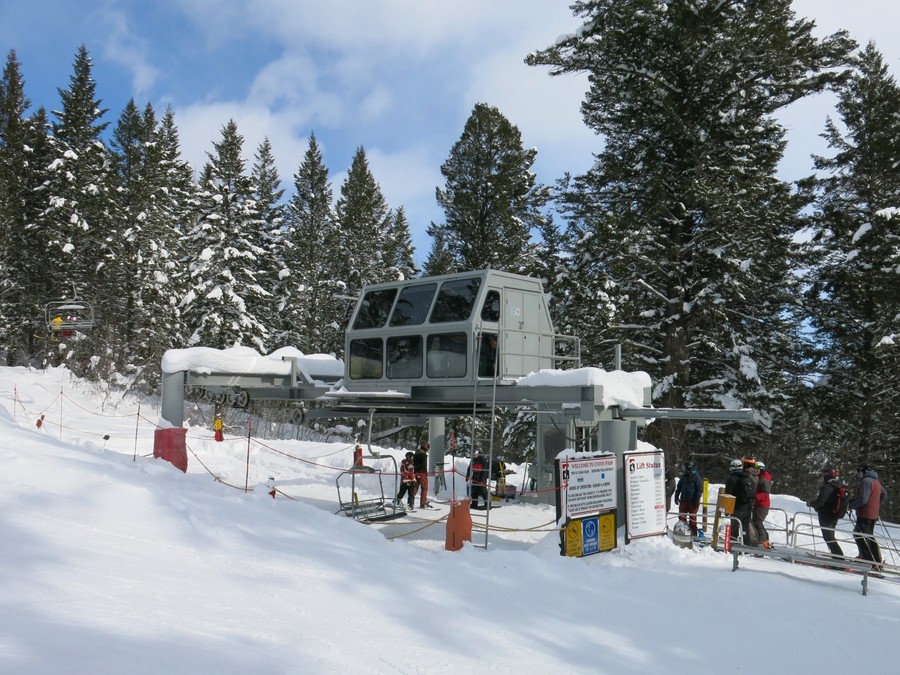

Approche de l’appareil :

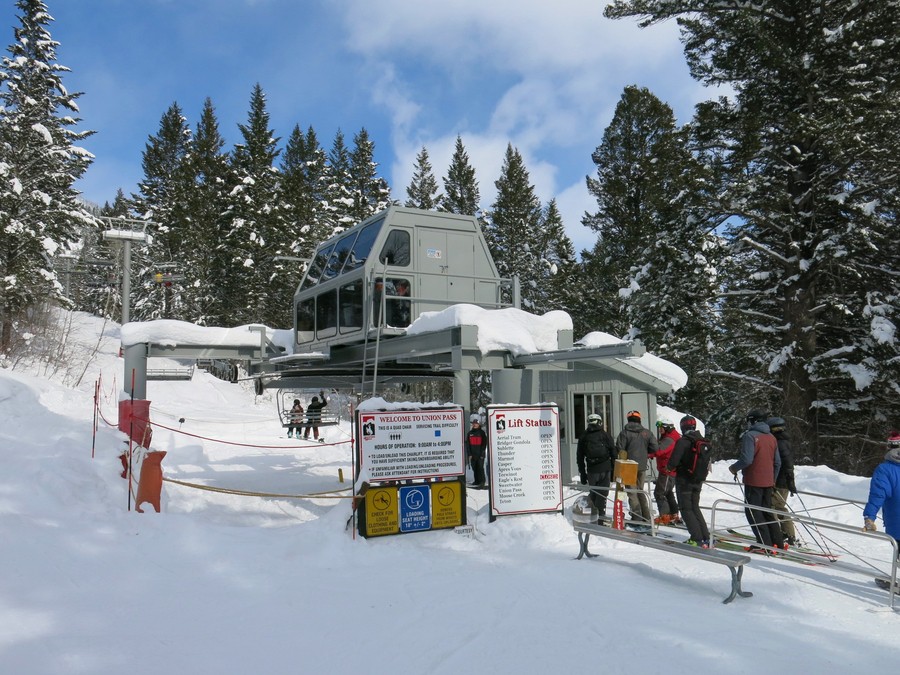

Vue générale de la gare aval :



L'accès à l'installation :

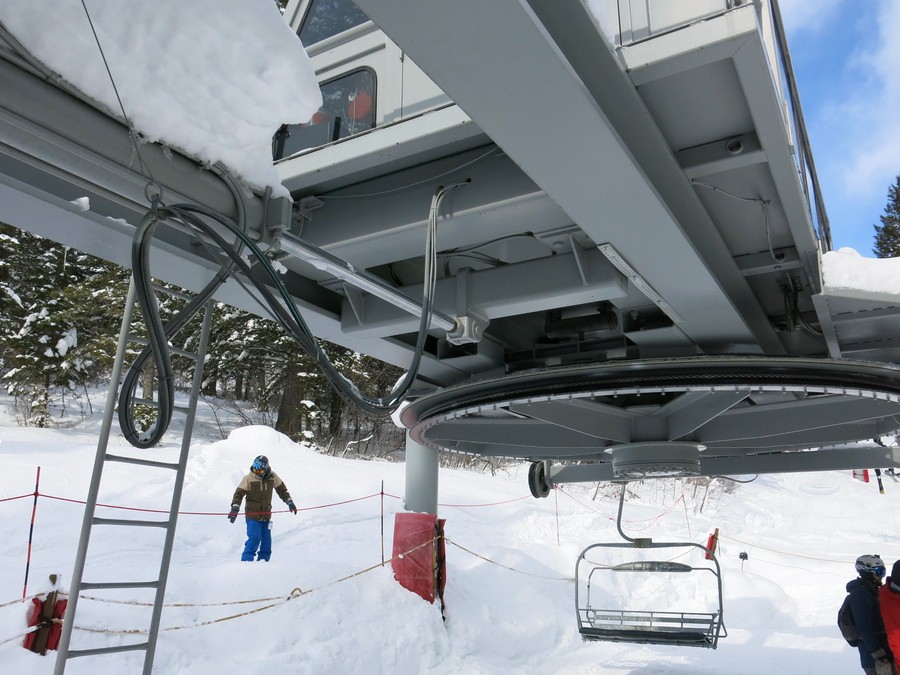

La poulie motrice avec son vérin hydraulique :

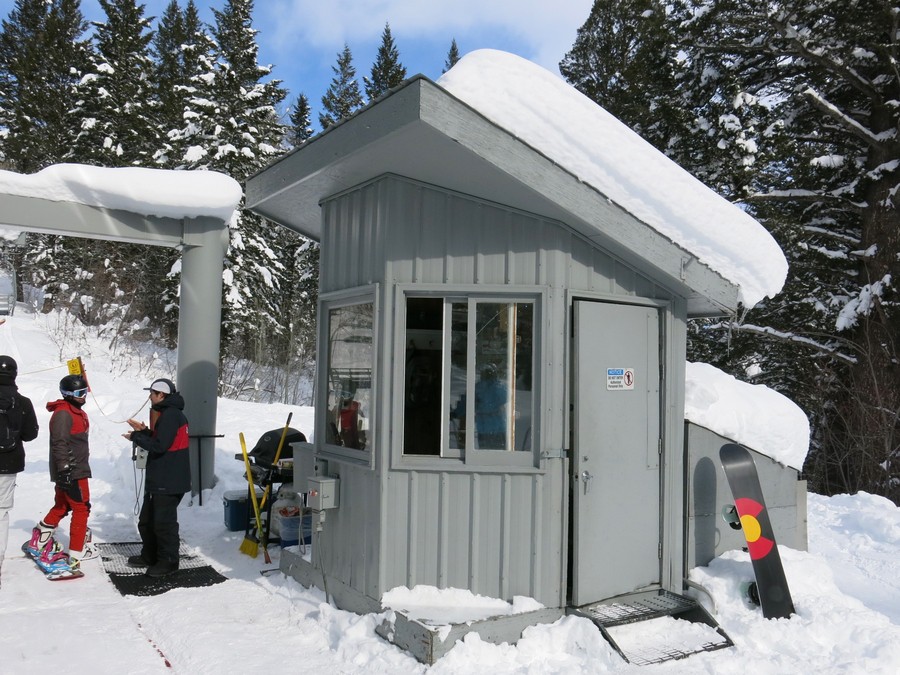

Le poste de conduite aval :

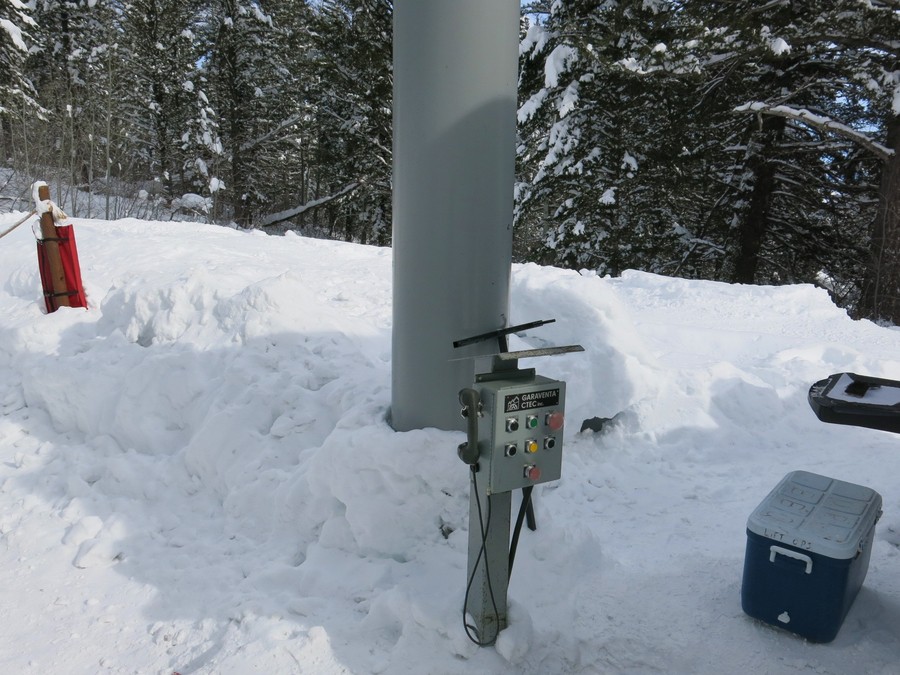

Les commandes de quai :

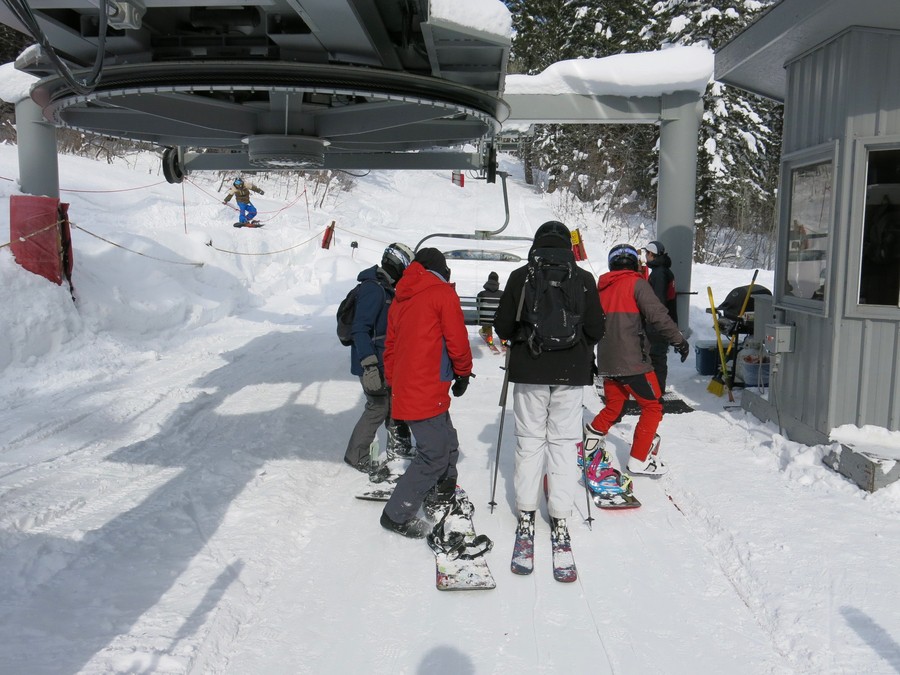

Le départ s'effectue sans les portillons de cadencement :

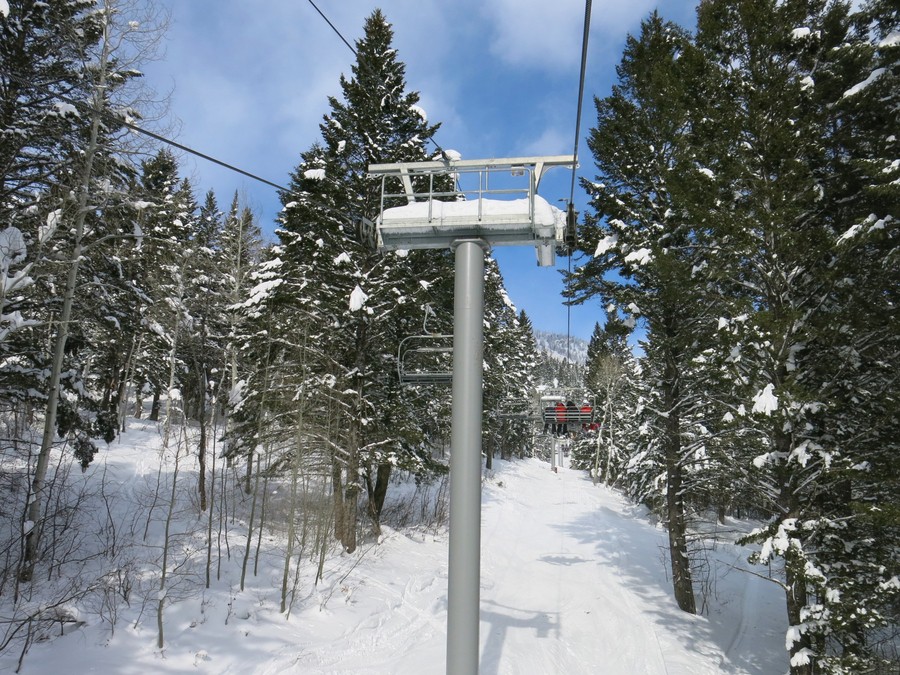

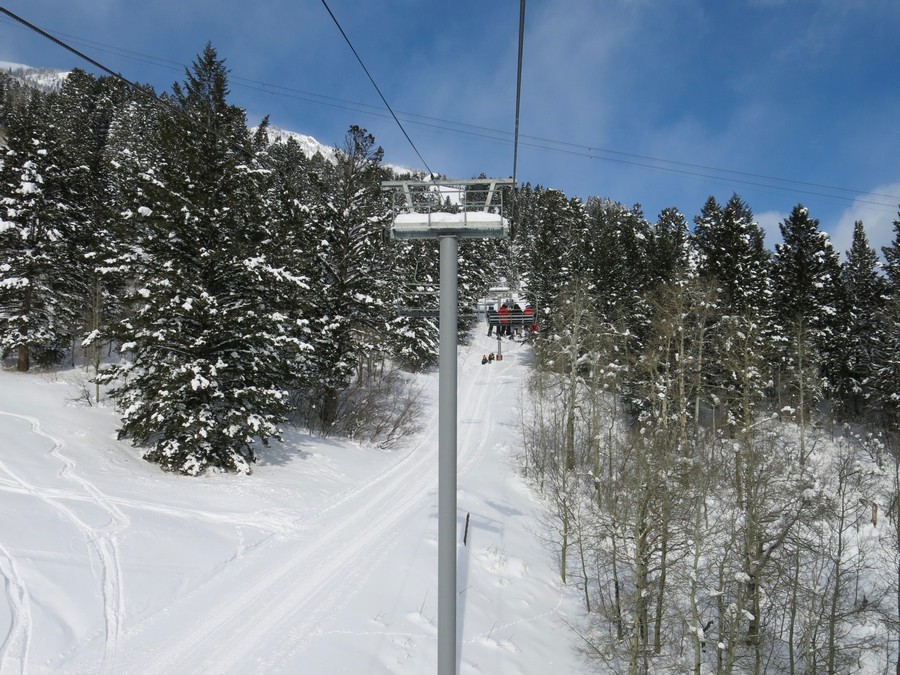

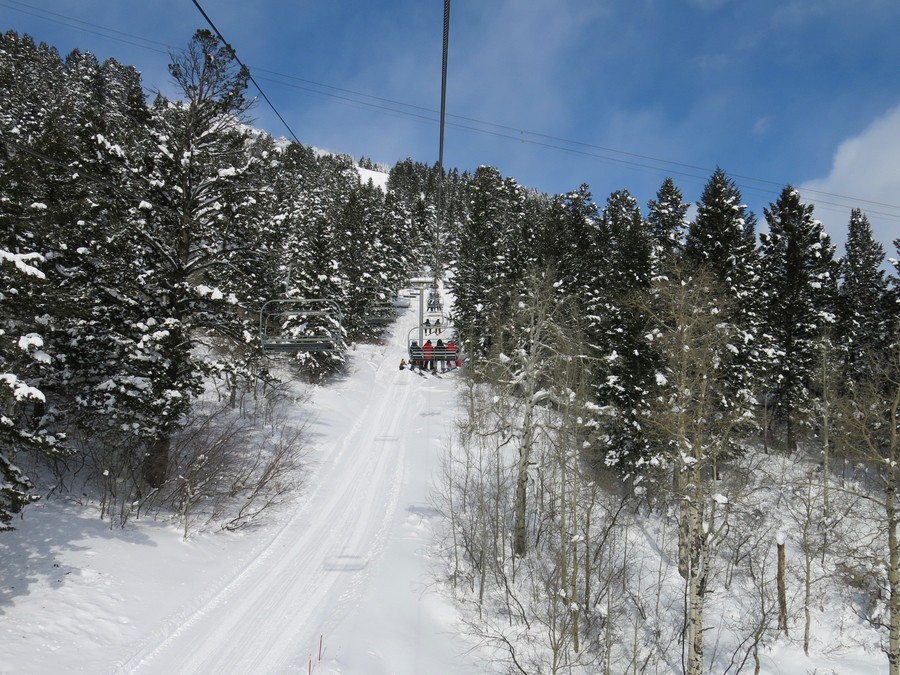

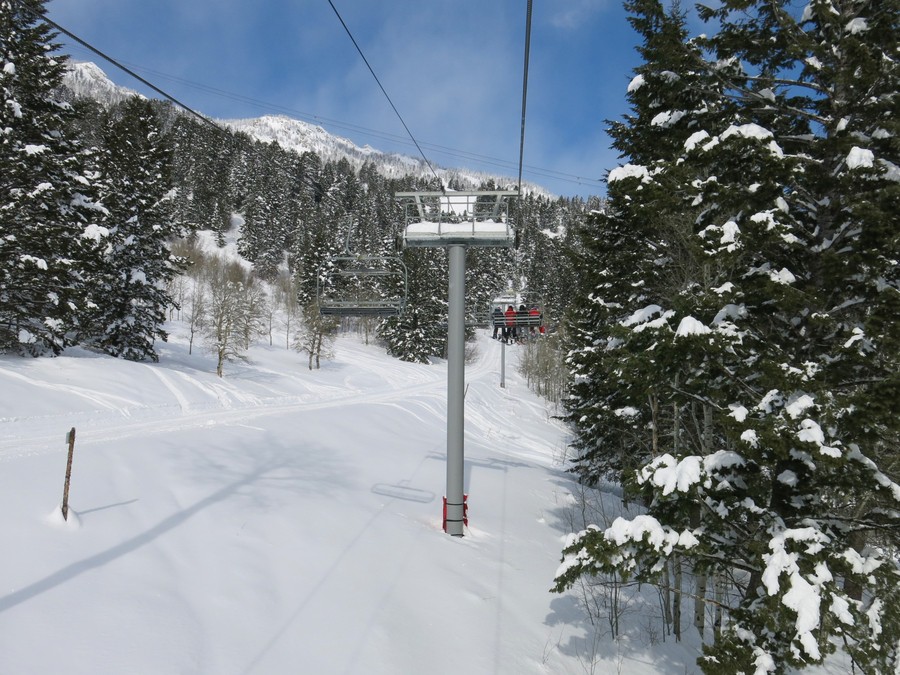

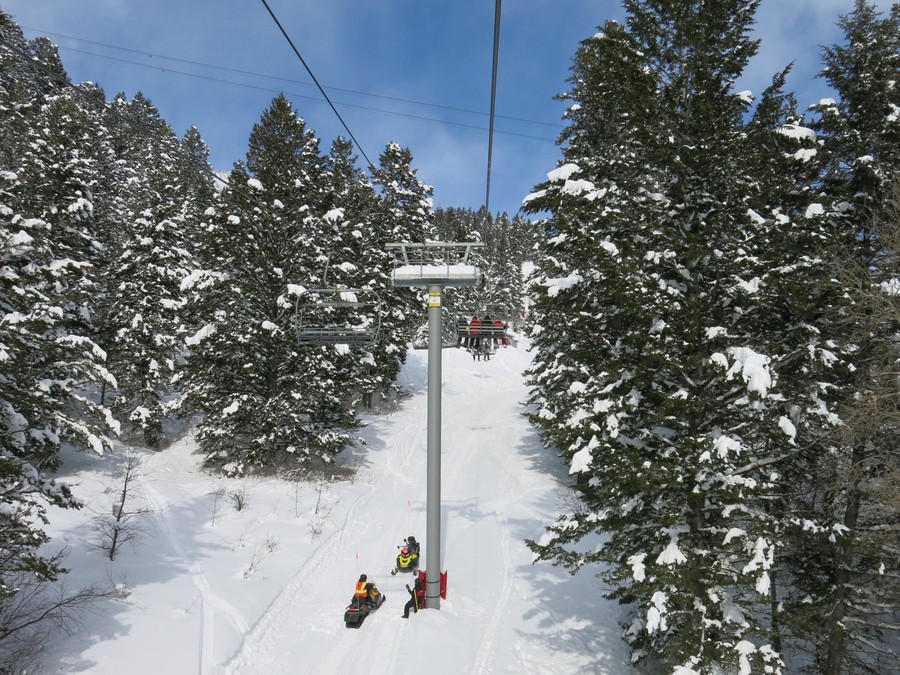

La ligne :

* Caractéristiques de la ligne :
P2 :
6S/4S
P3 : 6S/4S
P4 : 4S/2S
P5 : 4S/2S
P6 : 4S/2S
P7 : 6S/6S


Pylône P2 :

Pylône P3 :


Pylône P4 :

Pylône P5 :


Pylône P6 :


Pylône P7 :

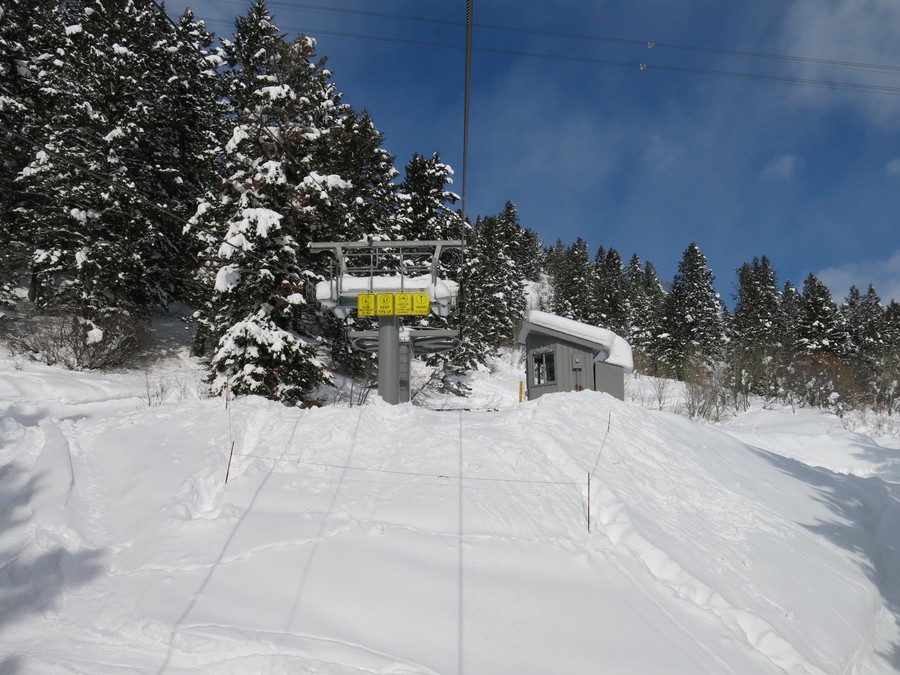

La gare amont :

Le poste de conduite amont :

L'arrivée :

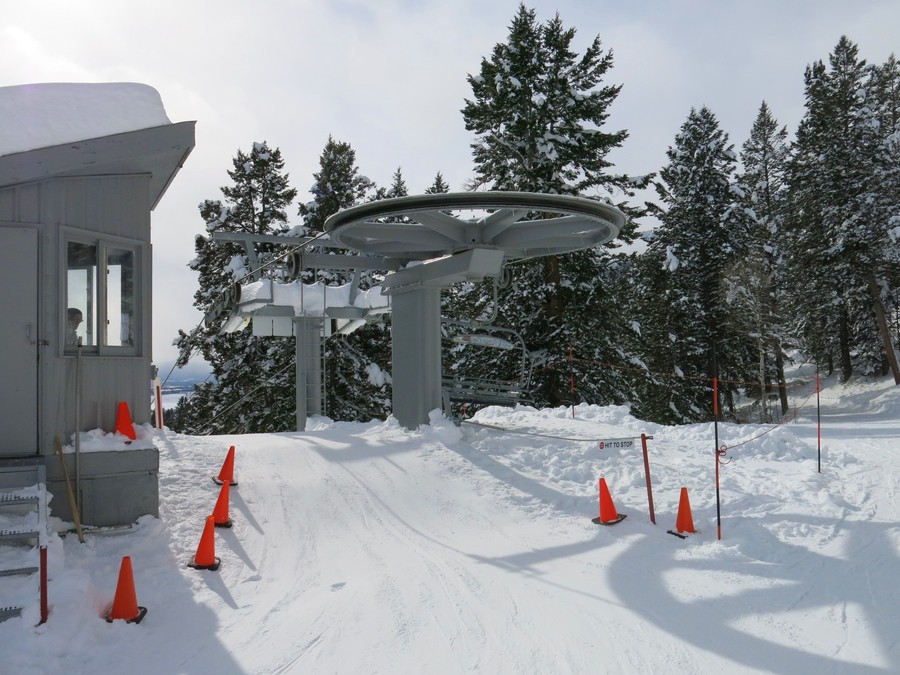

La plateforme d’arrivée :

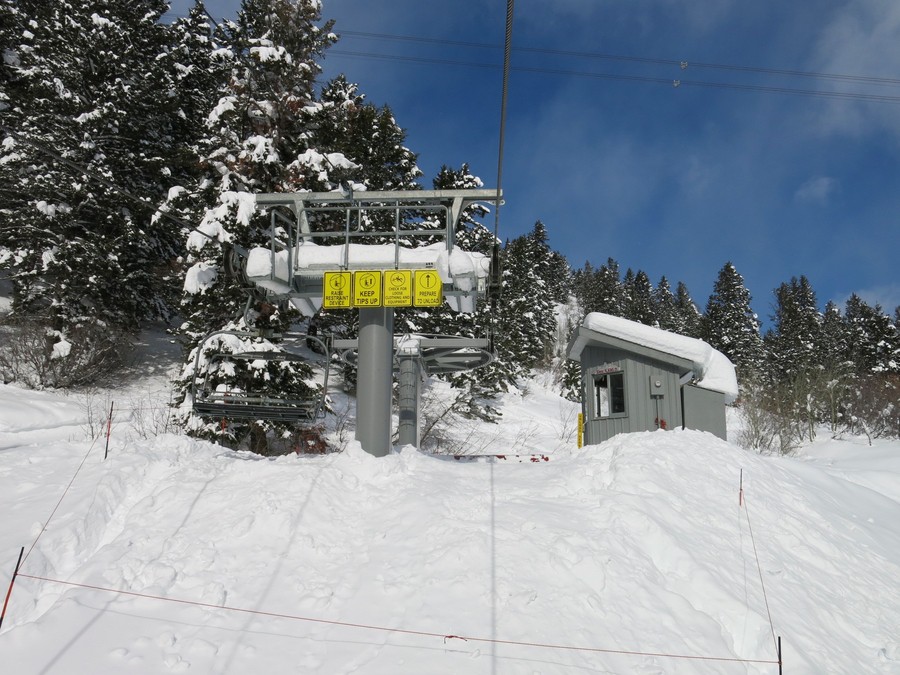

La gare amont vue de profil :

Autres photos :

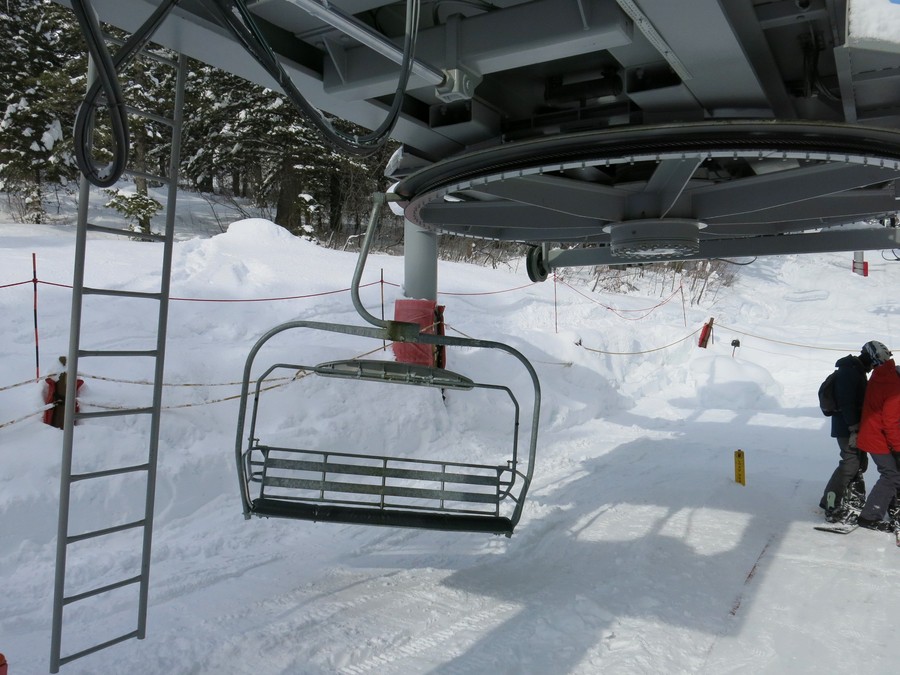

Un siège de quatre places en gare :

Une pince fixe :

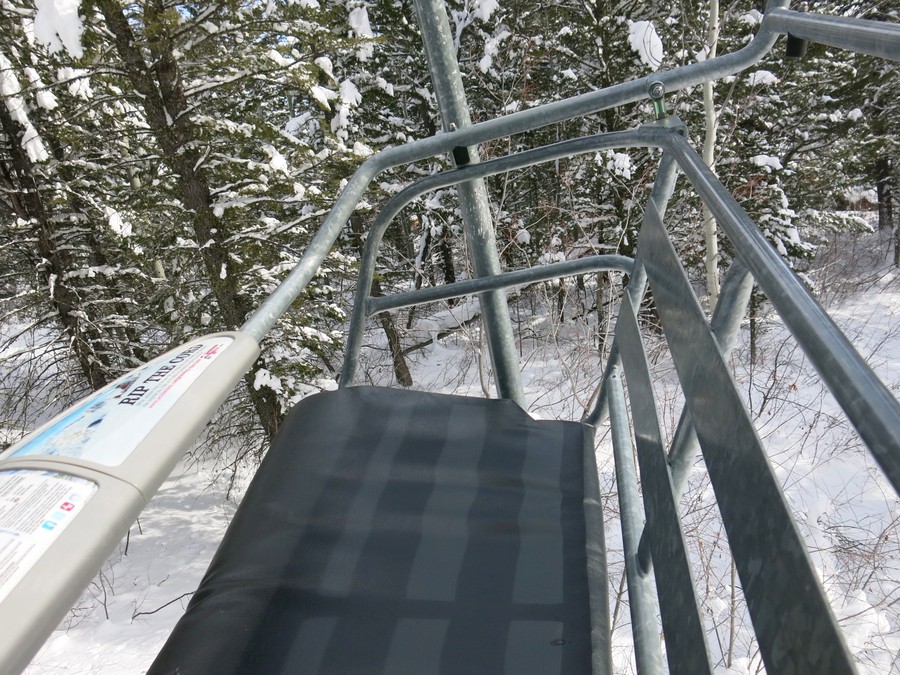

L'assise en cuir et le dossier en lattes :

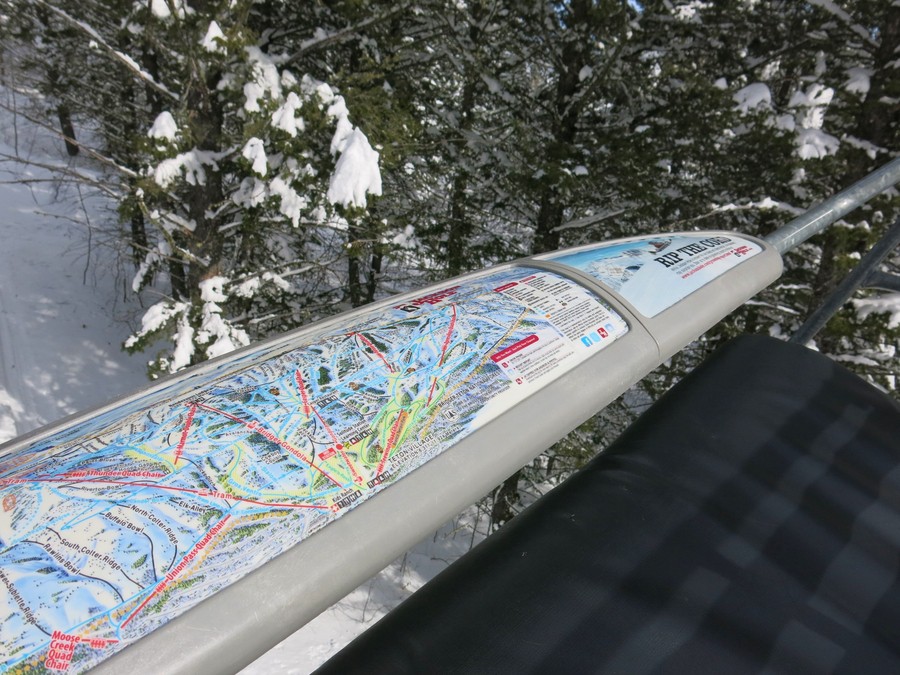

Le plan des pistes intégré sur les gardes corps. A noter qu'il n'y a pas de reposes skis :
