TSF4 VII

Sutton

Sutton est un village du Québec, située dans la région touristique des Cantons-de-l'Est.
Grâce à la présence des monts Sutton, composés du sommet Rond (950m), du mont Gagnon (850m) et du mont Écho (750m), le village dispose de l’une des principales stations de ski de la région.
Ouverte le 17 décembre 1960 par la famille Boulanger, ce centre de ski est aujourd’hui équipé de 9 télésièges, dont un appareil débrayable.
On y ski entre 400 et 840 mètres d’altitudes de décembre à avril, à travers 63 pistes. Le centre de ski de Sutton est reconnu pour développé une ambiance familiale, et proposer de nombreux sous-bois de qualités, à parcours sinueux et étroits, présentant de bonnes inclinaisons.


^^Cliquez sur l'image pour voir des photos de la station^^


Le télésiège n°7

Le télésiège n°7 est situé sur la partie haute du domaine skiable. Cet appareil est le plus excentré du secteur et est accessible depuis l’arrivée des télésièges n°4 ou 5.
Construit par Doppelmayr dans les années 1980, cette installation dispose d’une gare aval motrice-tension classique de l’époque.
La machinerie est positionnée à l’étage de la gare et un vérin hydraulique qui effectue la tension du câble est placé en retrait de la poulie motrice.
La ligne, qui survol la piste noire Intrépide, est longue d’environ 700 mètres et composée de 12 pylônes. Vous remarquerez la particularité du pylône P8 de type portique, équipé de balanciers compression, situé au niveau de la rupture de pente.
Une fois arrivés, les skieurs se retrouvent au sommet du domaine skiable ! Ils peuvent par dénivelé rejoindre l’ensemble des installations de Mont Sutton. Evidemment de nombreuses pistes et sous-bois permettent de rejoindre la gare de départ.
Cette zone de la montagne est réputée la plus technique et propose les pentes les plus engagées de la station.

Pour plus d’information : Mont Sutton

Les photos ont été prises le 16 février 2012

Localisation de l’appareil sur le plan des pistes :



Les caractéristiques de l’installation :

* Caractéristiques administratives :
TSF - Télésiège à pinces fixes : n°7
Exploitant : Mont Sutton
Constructeur : Doppelmayr
Année de construction : 1985

* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse : Env. 2,50 m/s
Durée du parcours : Env. 4 min 40 sec
Débit : 1800 p/h
Capacité : 4 Personnes

* Caractéristiques géométriques :
Altitude gare aval : 637 m
Altitude gare amont : 840 m
Dénivelé : 203 m
Longueur : 700 m

* Caractéristiques techniques :
Gare motrice-tension : Aval
Station retour : Amont
Type de tension : Hydraulique
Nombre de pylônes : 12
Sens de la ligne : Gauche
Equipement d’aide à l’embarquement : Non

La gare aval :

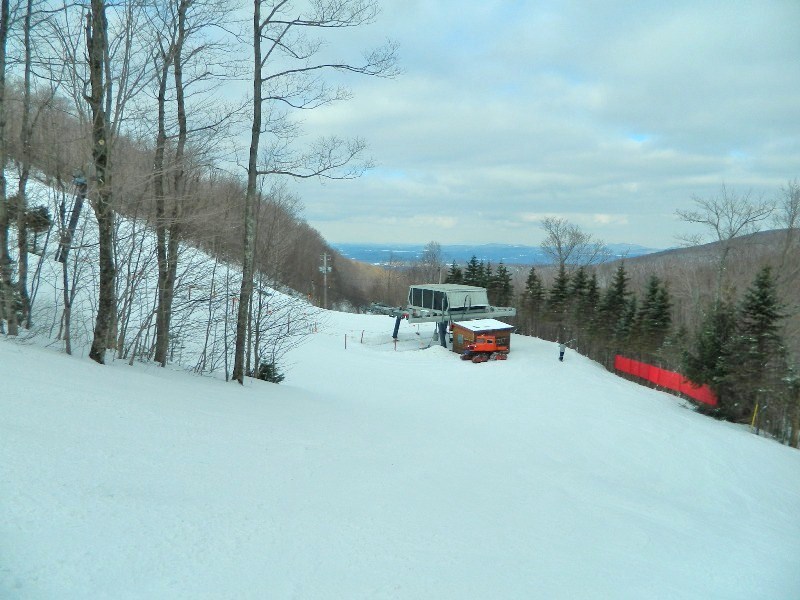

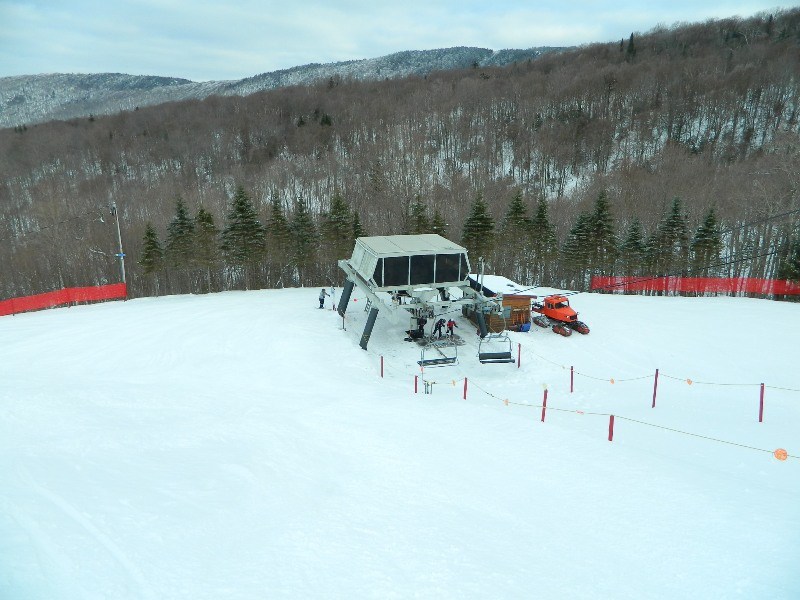

Différentes vues d’ensemble de la gare aval, dans son environnement,






Au premier plan vous remarquez la très ancienne dameuse, qui est utilisée par le Staff pour aller et venir à la gare aval !


Le vérin de tension hydraulique qui effectue la tension du câble,


La zone de départ, sans portillon de cadencement,


Vue arrière sur la G1,


La ligne :

* Caractéristiques de la ligne :
P1 : 2S / 2S
P2 : 4S / 2S
P3 : 6S / 4S
P4 : 6S / 4S
P5 : 6S / 4S
P6 : 4S / 2S
P7 : 6S / 4S
P8 : 8C / 8C
P9 : 6S / 4S
P10 : 4S / 2S
P11 : 8S / 5S
P12 : 6S / 6S

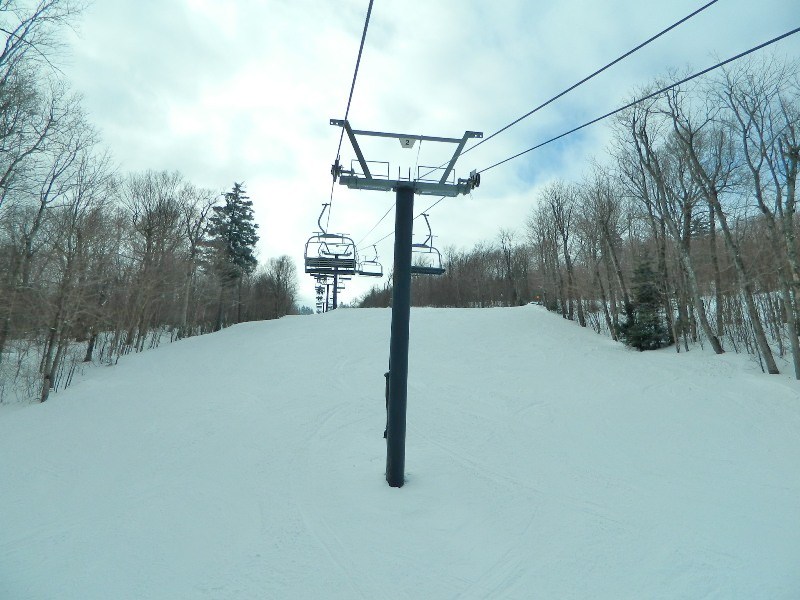

P1,


P2,

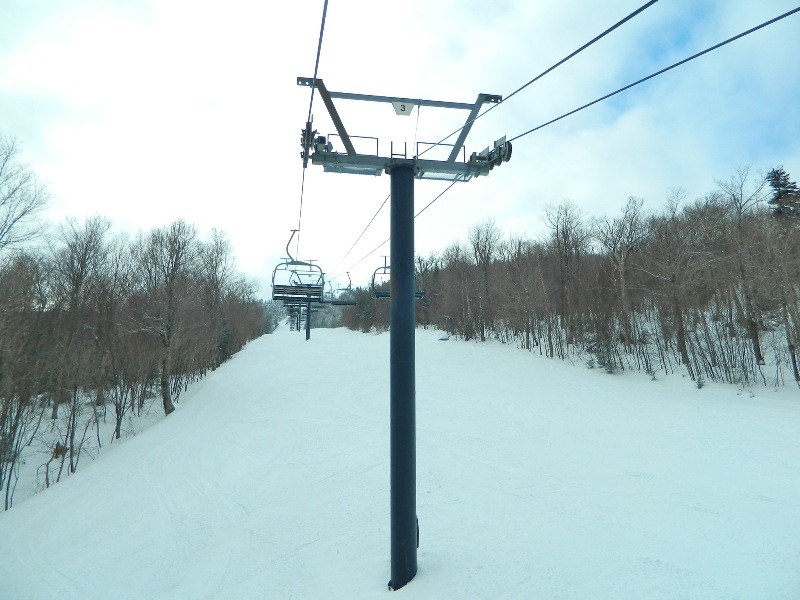

P3,


Vue arrière sur le début de ligne,


P4,


Balancier 6S/4S,


P5, survol de la piste Intrépide,


P6,


P7,


P8, pylône portique,


Balancier 8C/8C,


Vue arrière sur P8,


P9,


P10,

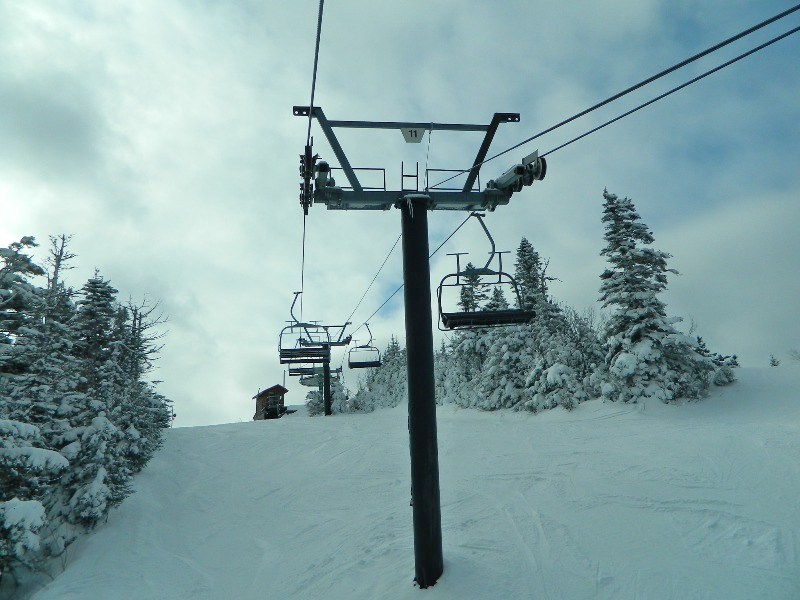

P11,


P12,


Balancier 6S/6S,


La gare amont :

La gare amont vue de face,


L’arrivée,


L’aire de débarquement,


La poulie retour fixe,


Autres photos :

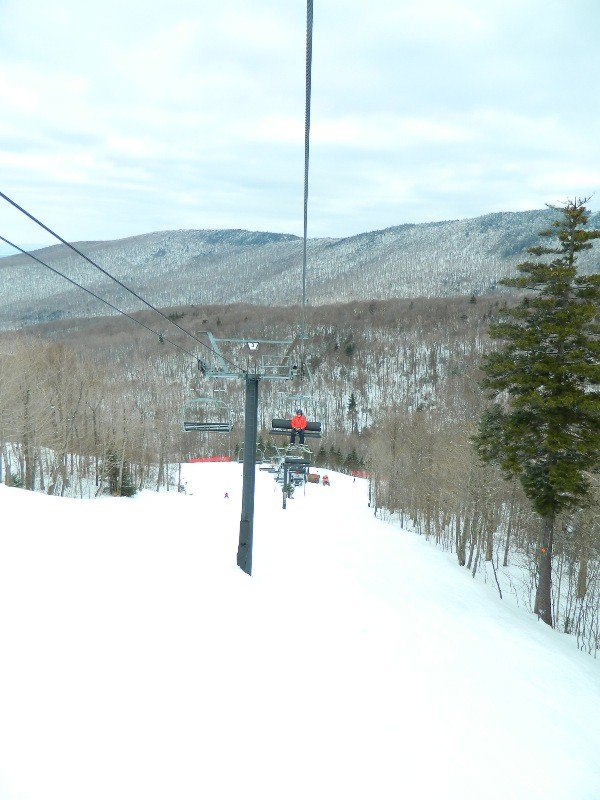

Le véhicule en ligne,


La pince fixe,


Vues de l’appareil depuis la piste,










Texte & Photos : Rodo_Af
