TSD6B Palinkopfbahn - Ischgl (Silvretta Arena) Doppelmayr - 2017

#1 L'utilisateur est hors-ligne   Tom-a

  • TK de Chariande
  • Voir la galerie
  • Groupe : Membres
  • Messages : 23
  • Inscrit(e) : 15-avril 18

Posté 17 février 2019 - 13:55

Image IPB

Ischgl. Relax, if you can...

Image IPB
^^ Découvrez l’introduction à la station en cliquant sur le logo ^^


Historique de la ligne

L'histoire du domaine skiable d'Ischgl débute en 1963, avec la mise en service d'un téléphérique partant du village à 1360 mètres d'altitude pour arriver sur le plateau de l'Idalp, véritable front de neige de la station à 2320 mètres.
En 1973, l'exploitant amménage le secteur Höllkar et le versant Est du Palinkopf avec 2 téléskis à enrouleur biplaces :
- l'Höllkarlift, accessible depuis le plateau de l'Idalp,
- et le Palinkopflift, atteignable depuis la gare amont du précédent.
Le Palinkopflift ne se rend pas au sommet du Palinkopf, mais juste en contrebas, et permet d'accéder à de belles descentes engagées.
L'expansion de ce secteur se poursuit en 1979, avec la création d'un autre téléski : le Schwarzwandlift.
En 1985, l'exploitant installe une troisième remontée sur ce secteur : le télésiège fixe 2 places Palinkopfbahn, qui permet de rejoindre le sommet du Palinkopf.

Plan des pistes 1995-1996. En vert le Schwarzwandlift, en bleu le téléski Palinkopflift, en rouge le télésiège Palinkopfbahn
Image IPB

En 1996, le télésiège fixe est converti en débrayable à 4 places

Image IPB
^^ Cliquez sur l'image pour voir le reportage de François05 ^^

Extrait du plan des pistes 1996-1997 avec en rouge le nouveau télésiège débrayable
Image IPB

En 2000, les téléskis Palinkopflift et Schwarzwandlift sont supprimés et laissent place à l'actuel télésiège débrayable 6 places Zeblasbahn.
Enfin en 2017, le télésiège 4 places Palinkopfbahn est remplacé par le 6 places présenté dans ce reportage. C'est le 4ème appareil portant le nom Palinkopf et la 6ème remontée installée sur ce secteur.
C'est surtout le 1er appareil de la gamme D-Line installé à Ischgl et dans la Silvretta Arena.
L'ancien débrayable 4 places est remis en service à Ruka en Finlande.


Le TSD6B Palinkopfbahn D-Line

Ce télésiège permet de rejoindre le sommet du Palinkopf situé à 2864 mètres d'altitude. Une fois au sommet, l'offre de ski ne manque pas, l'appareil desservant potentiellement 8 pistes, aussi bien en ski propre via les pistes 20, 21 (très belles noires engagées) et 22, qu'en liaison vers d'autres secteurs du domaine (Höllspitz, Vesil, Gampen), sans oublier la piste 80 assurant le retour à la station voisine de Samnaun.
Construit par Doppelmayr à l'été 2017, l'appareil dispose de deux gares D-Line à toiture R1. La gare aval, accolée à celle du télésiège Zeblasbahn, est la station tension de l'installation et accueille le garage pour les sièges. La ligne se compose de 18 pylônes (contre 23 pour l'ancien télésiège) permettant de parcourir les 1577 mètres de longueur et 440 mètres de dénivelé séparant les deux gares. La gare amont est la station motrice de l'installation.
Avec ce premier appareil de la gamme D-line, Ischgl démontre une fois de plus l'attention portée au confort du client. Le précédent appareil ne disposait pas de bulles de protection. Ce tout nouveau télésiège intègre non seulement des bulles, mais aussi des sièges chauffants, une remontée automatique du garde-corps et de la bulle en gare amont, ainsi qu'une palissade vitrée permettant de protéger les clients du vent à l'arrivée. De plus, l'exploitant a une nouvelle fois construit un appareil "unique", personnalisé aux couleurs de la station, comme tous les appareils construits depuis 2007.

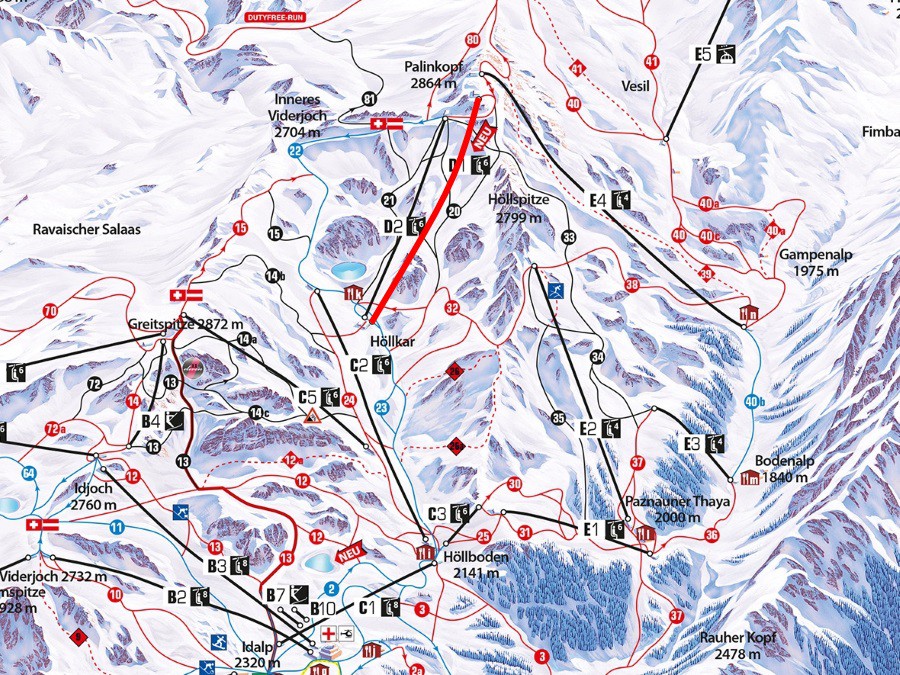

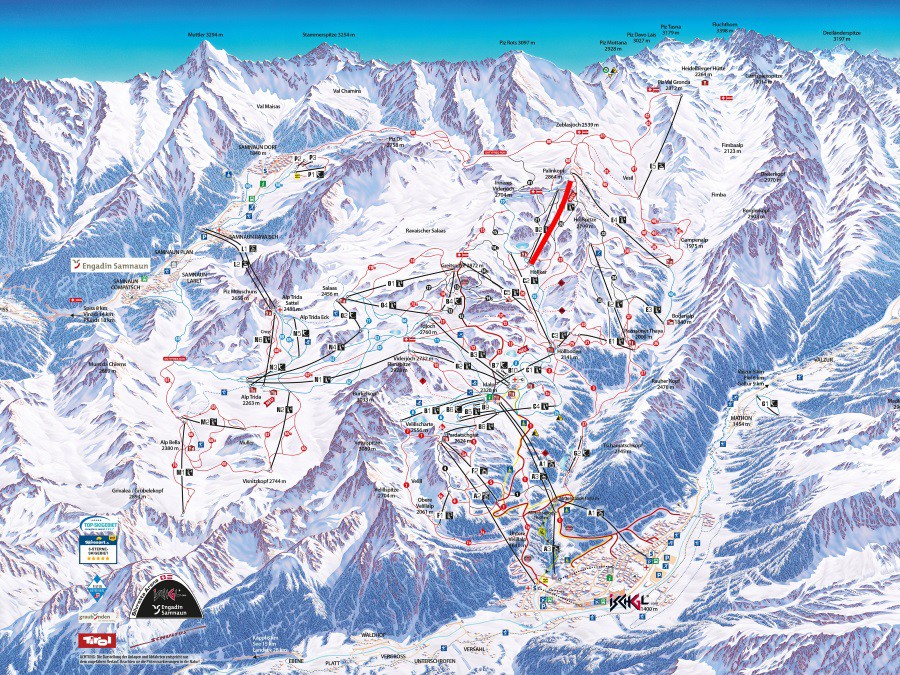

Localisation de l'appareil sur le plan des pistes :
Image IPB

Image IPB


Caractéristiques Techniques

*Caractéristiques Administratives
TSD-Télésiège à attaches débrayables : Palinkopfbahn
Exploitant : SilvrettaSeilbahn AG
Constructeur : Doppelmayr
Année de construction : 2017
Montant de l’investissement : 12 M €

*Caractéristiques d’Exploitation
Saison d'exploitation : Hiver
Débit à la montée : 2800 personnes/heure
Vitesse d'exploitation : 5 m/s
Equipement d’aide à l’embarquement : Tapis de positionnement
Temps de trajet : 5 min 50 sec

*Caractéristiques Géométriques
Altitude aval : 2413 m
Altitude amont : 2853 m
Dénivelée : 440 m
Longueur développée : 1577 m
Pente maximale : 77,3 %
Pente moyenne : 29,4 %

*Caractéristiques Techniques
Type de gare : D-Line à toiture R1
Emplacement motrice : Amont
Emplacement tension : Aval
Type de tension : Hydraulique
Puissance développée : 576 kW
Sens de montée : Gauche
Embarquement : Dans le sens de la ligne
Nombre de pylônes : 18

*Caractéristiques des Véhicules
Type de sièges : D-Line DCD
Nombre de véhicules : 89
Capacité : 6 personnes
Option des véhicules a/ : Bulles
Option des véhicules b/ : Sièges chauffants
Option des véhicules c/ : Garde-corps à ouverture automatique
Type de pince : D3000
Garage : Gare aval


Gare aval

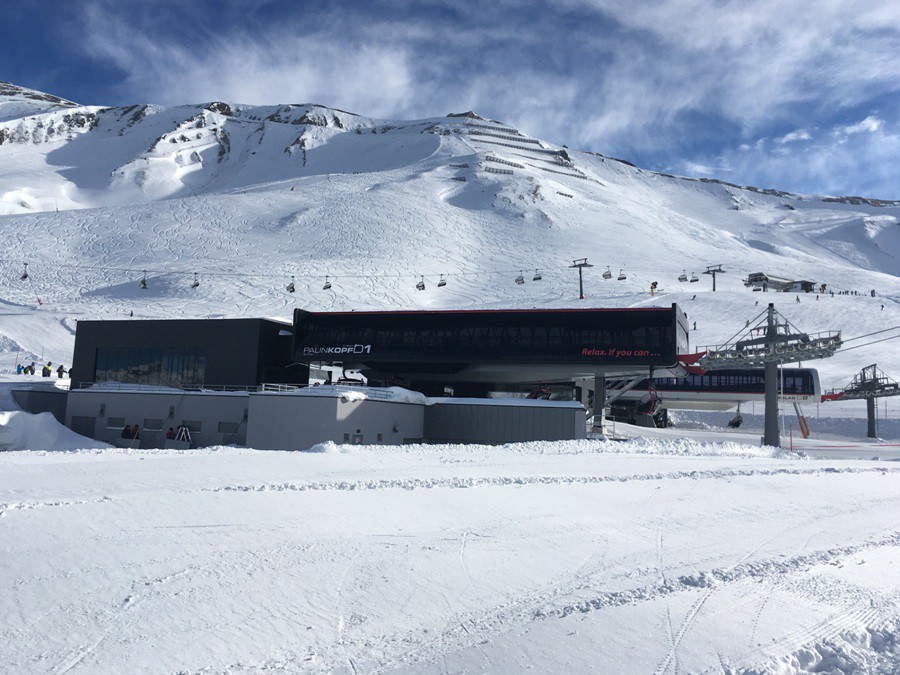

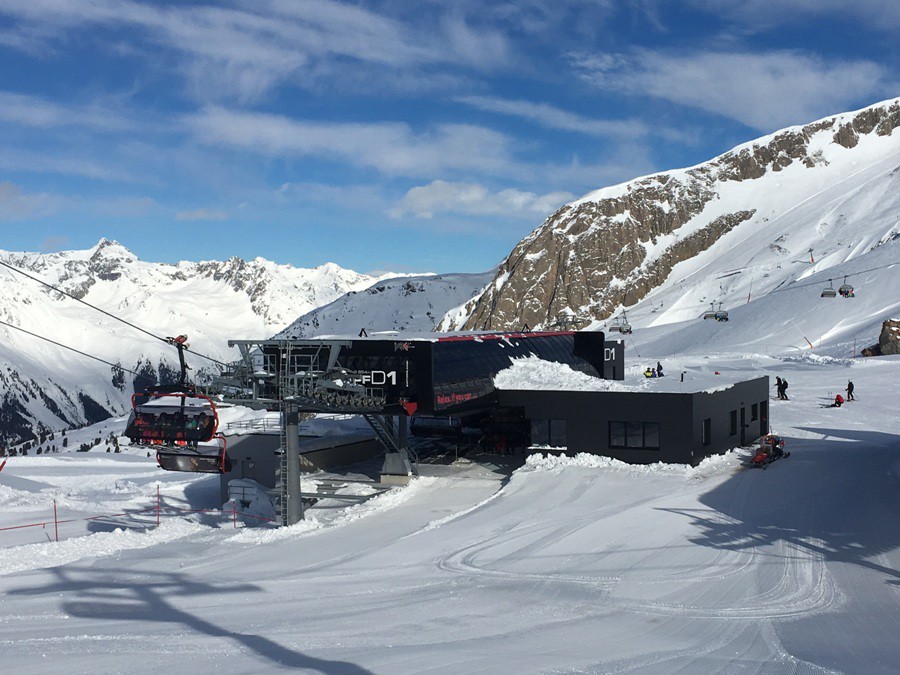

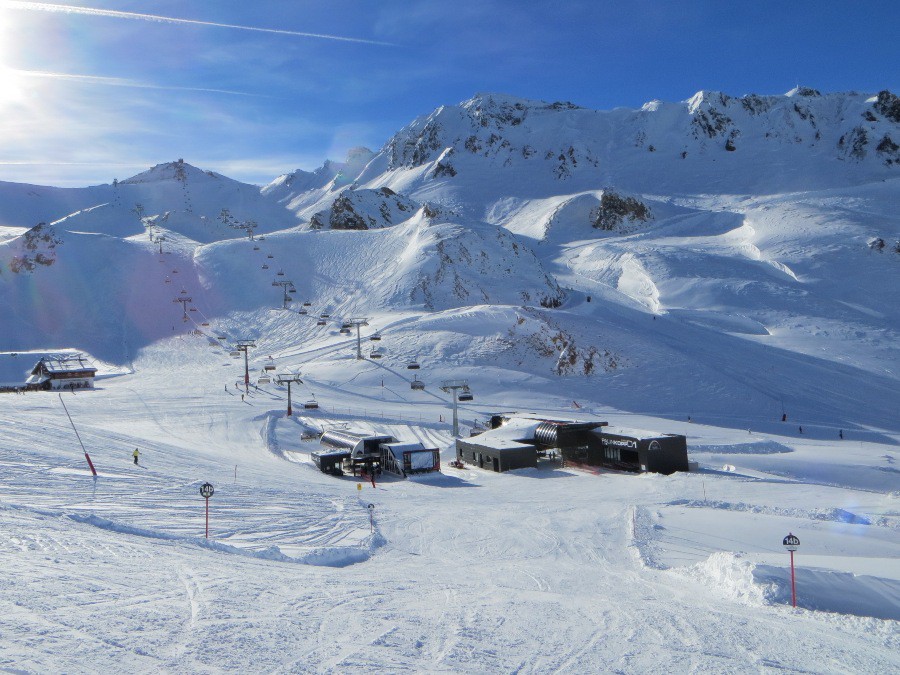

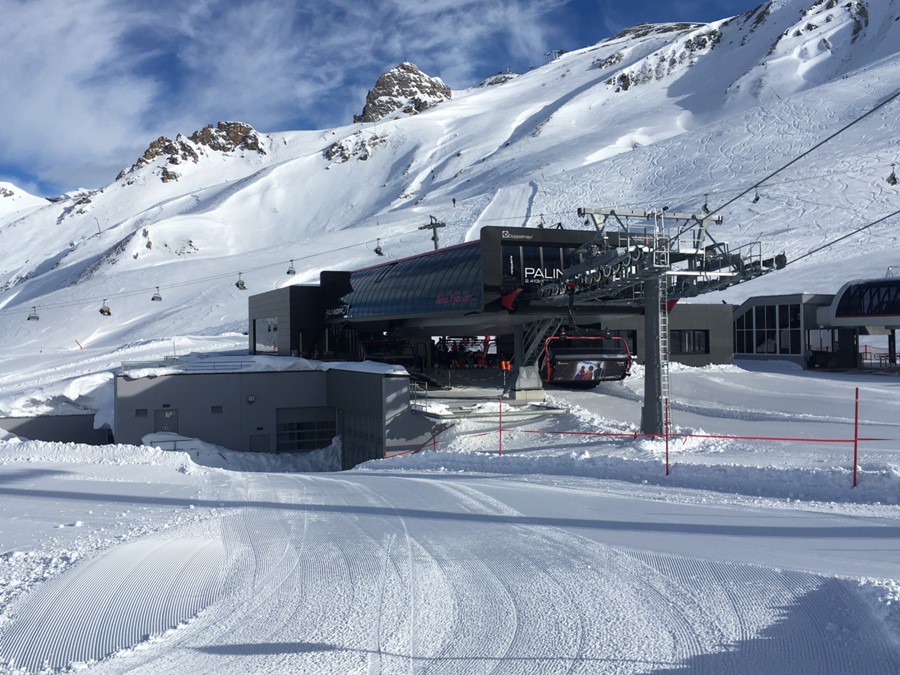

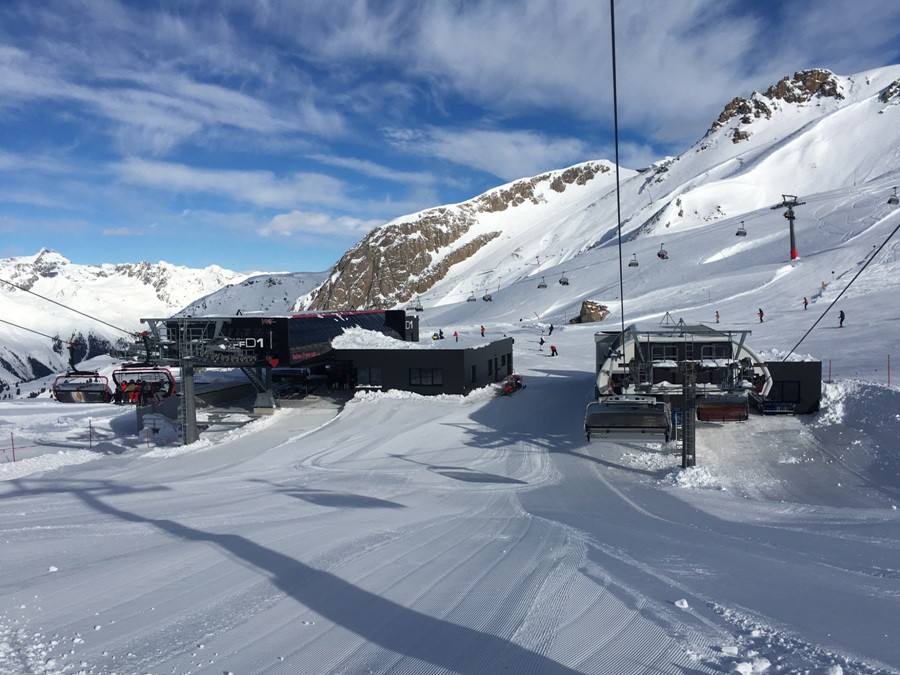

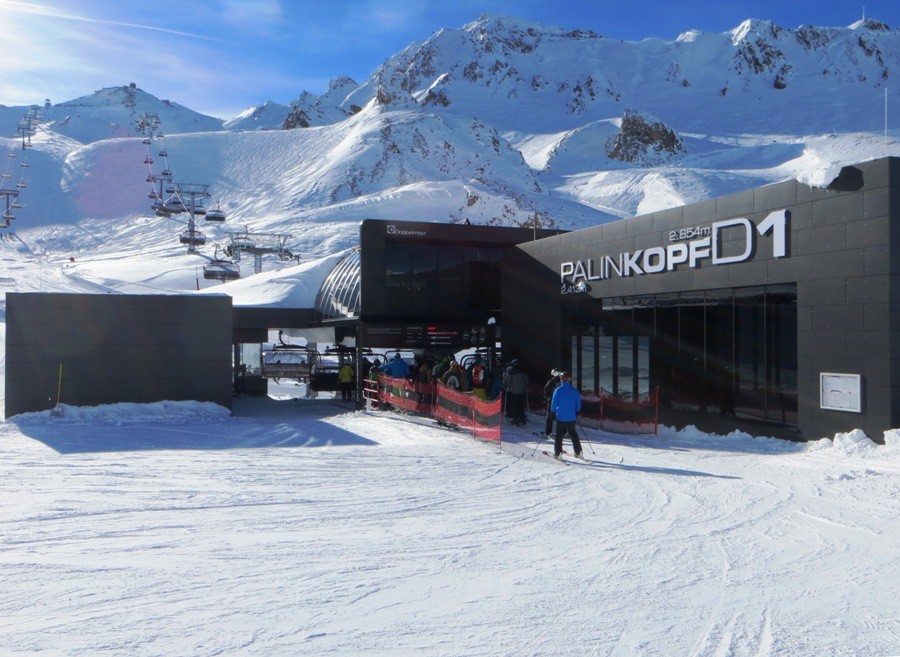

Vues générales de la gare aval :

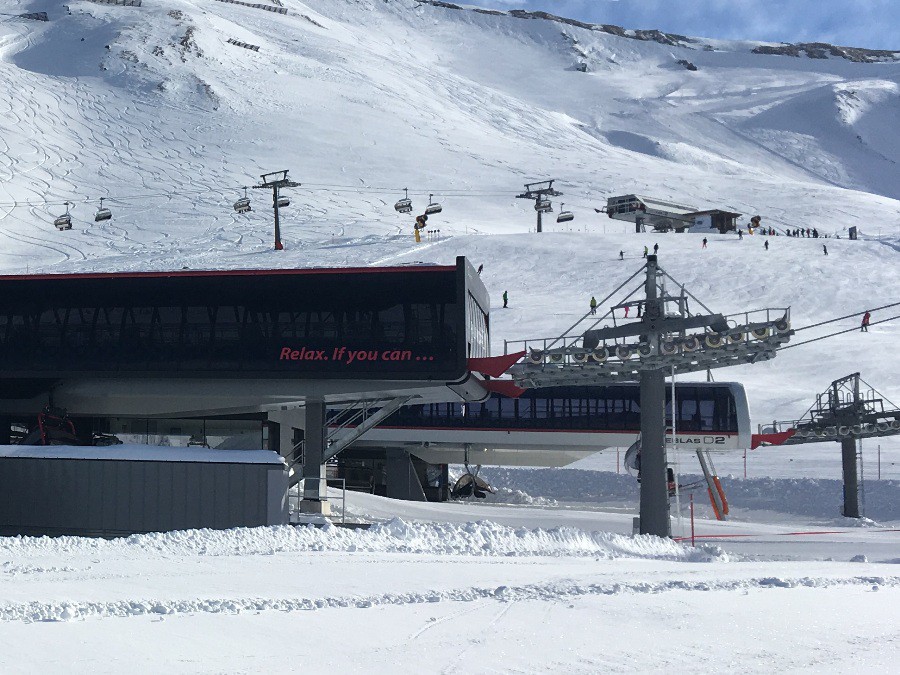

A gauche, le Zeblasbahn. A droite, le Palinkopfbahn.
Image IPB

A noter que le bardage du poste de conduite du Zeblasbahn a été modifié pour créer une unité avec le nouveau Palinkopfbahn.
Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

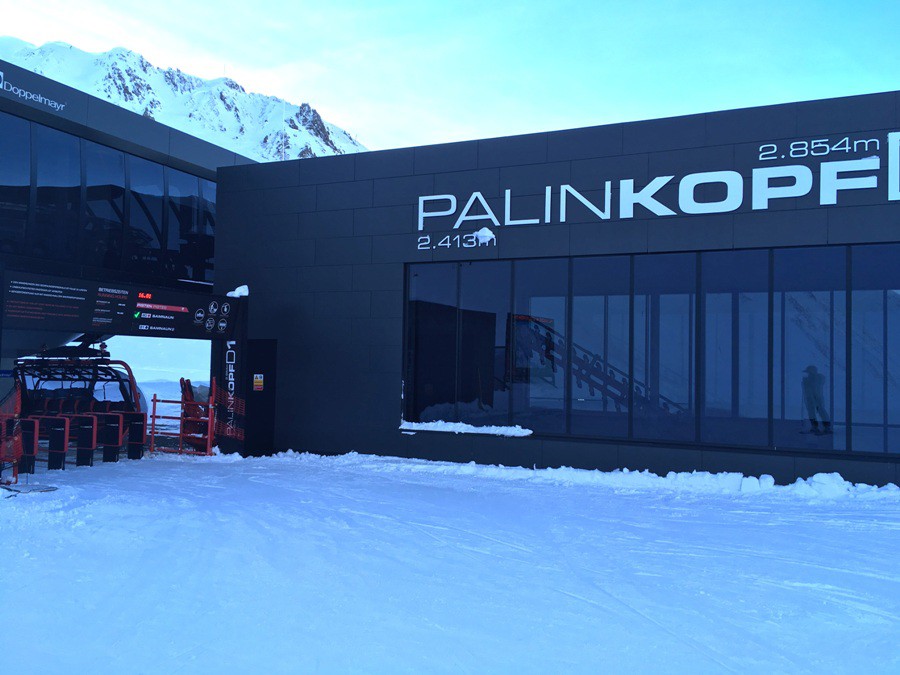

L'accès à l'installation
Image IPB

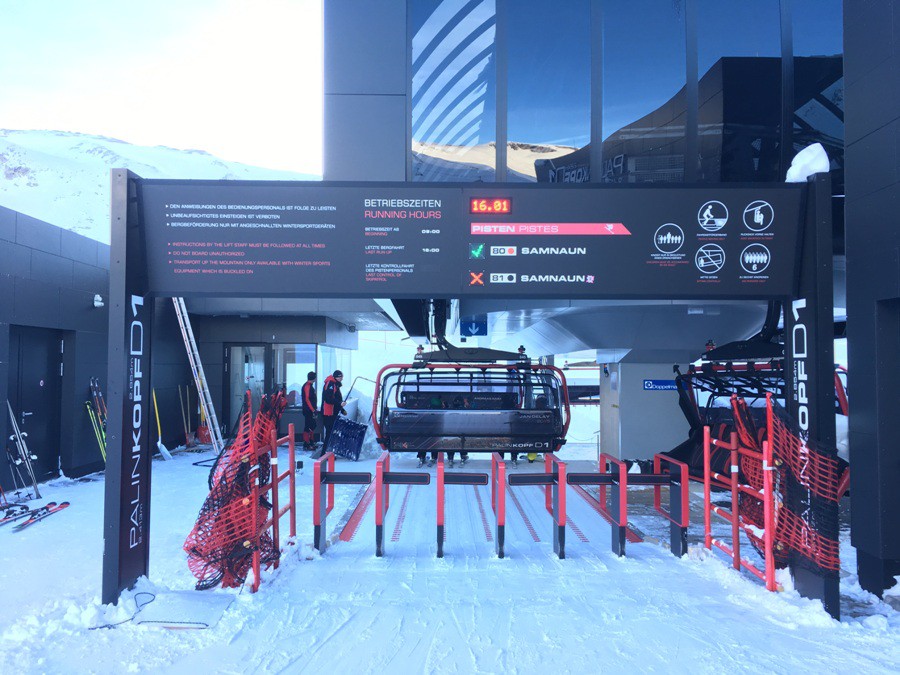

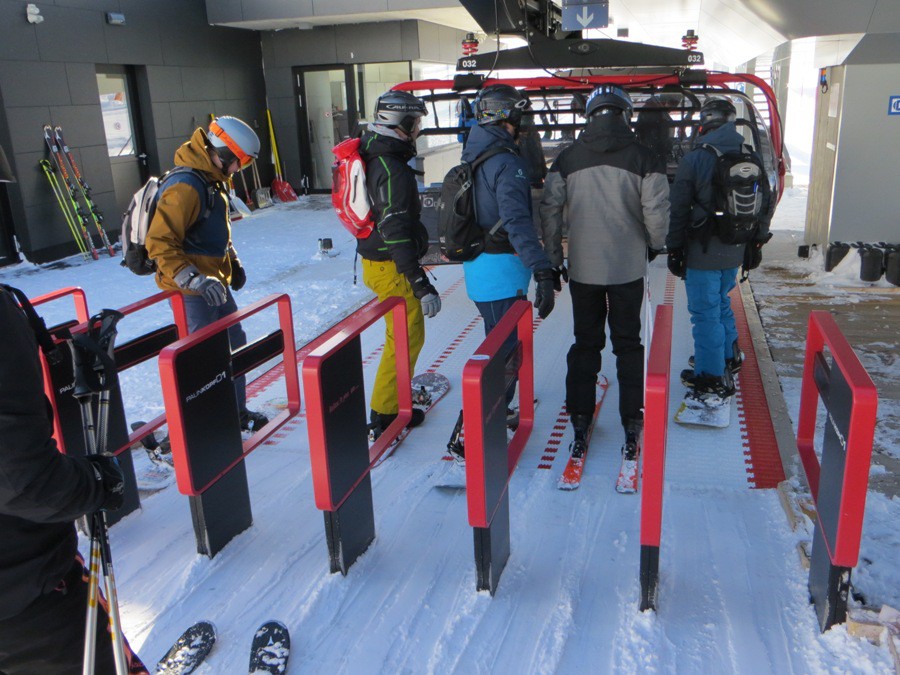

Panneau indicateur et portillons de cadencement
Image IPB

Portillons personnalisés
Image IPB

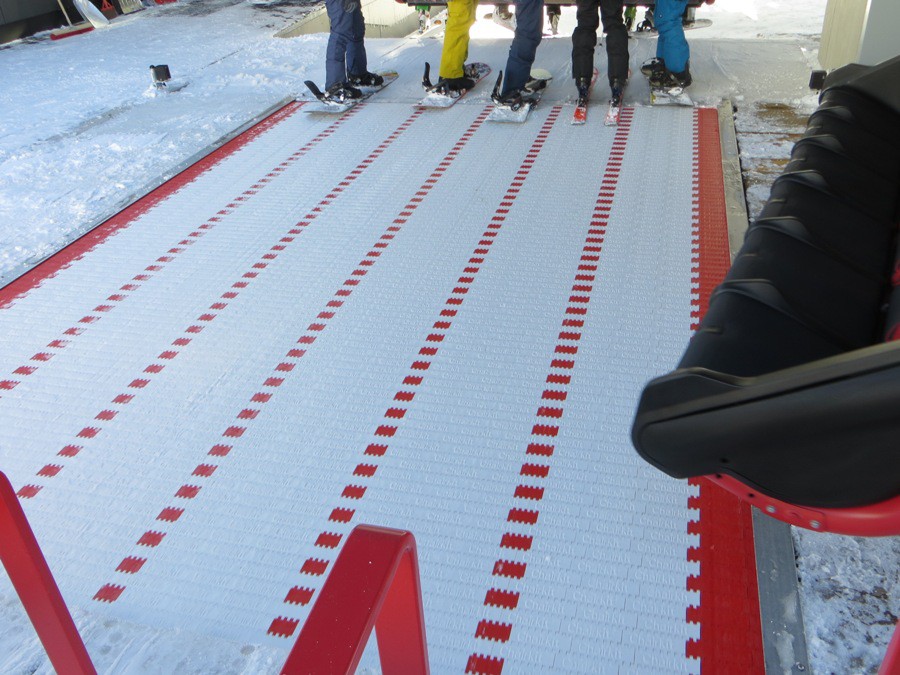

Tapis de positionnement
Image IPB

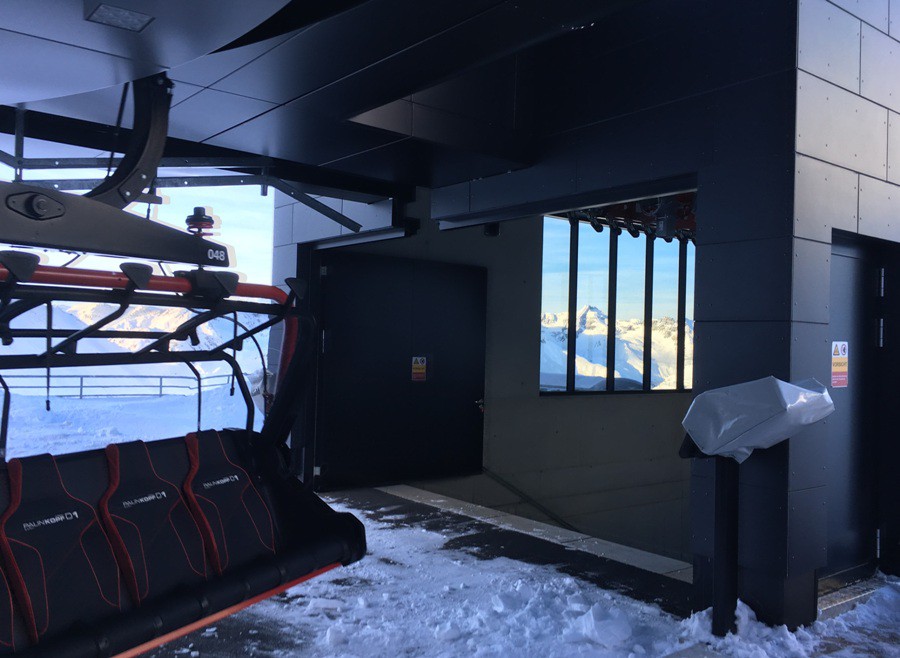

A droite, l'entrée du garage
Image IPB

Image IPB

La descente vers le garage avec la crémaillère
Image IPB

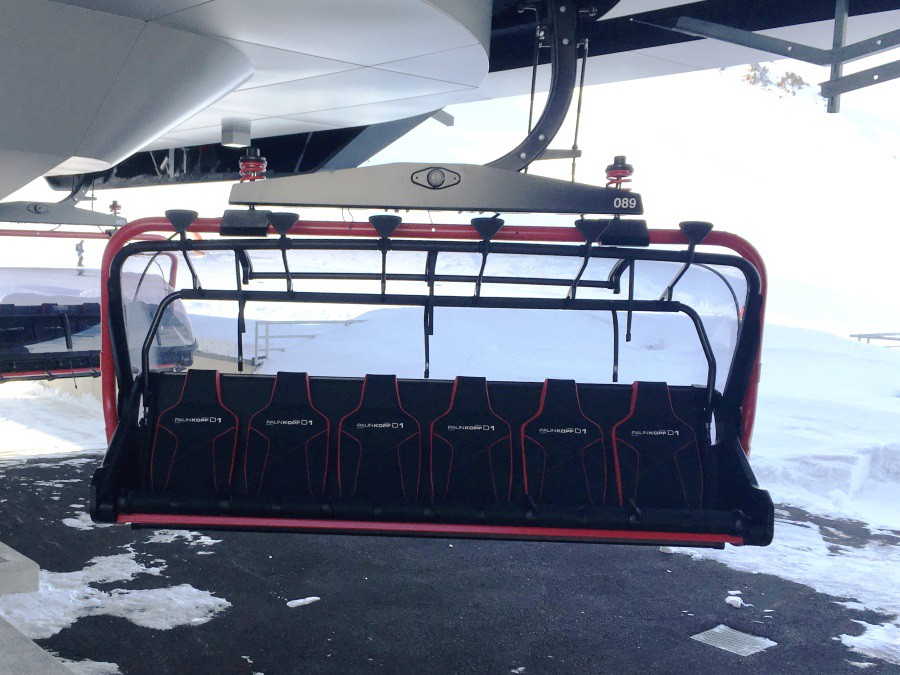

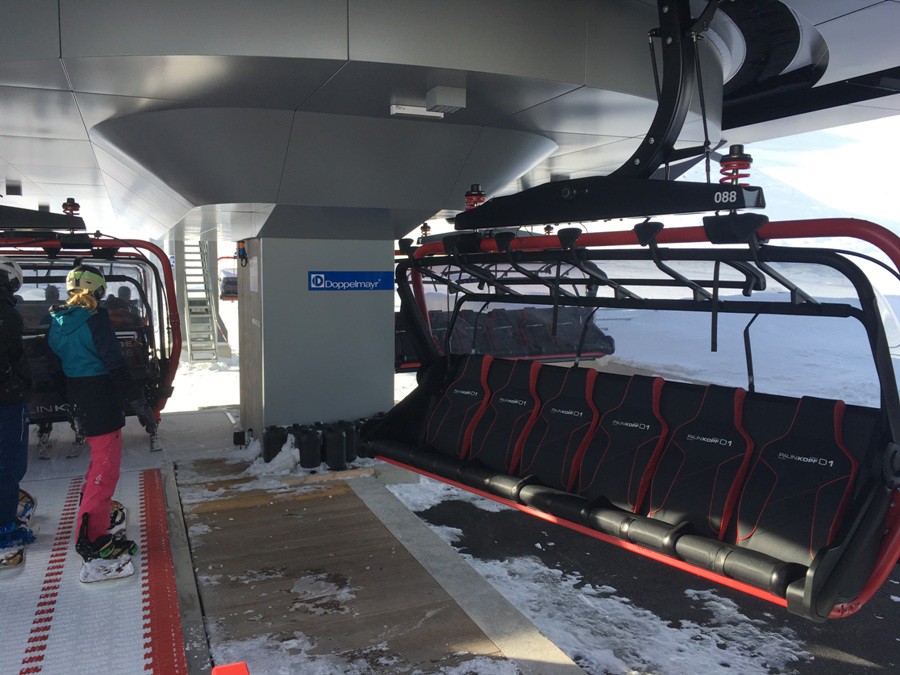

Siège en gare, bulle ouverte
Image IPB

Siège dans le contour
Image IPB

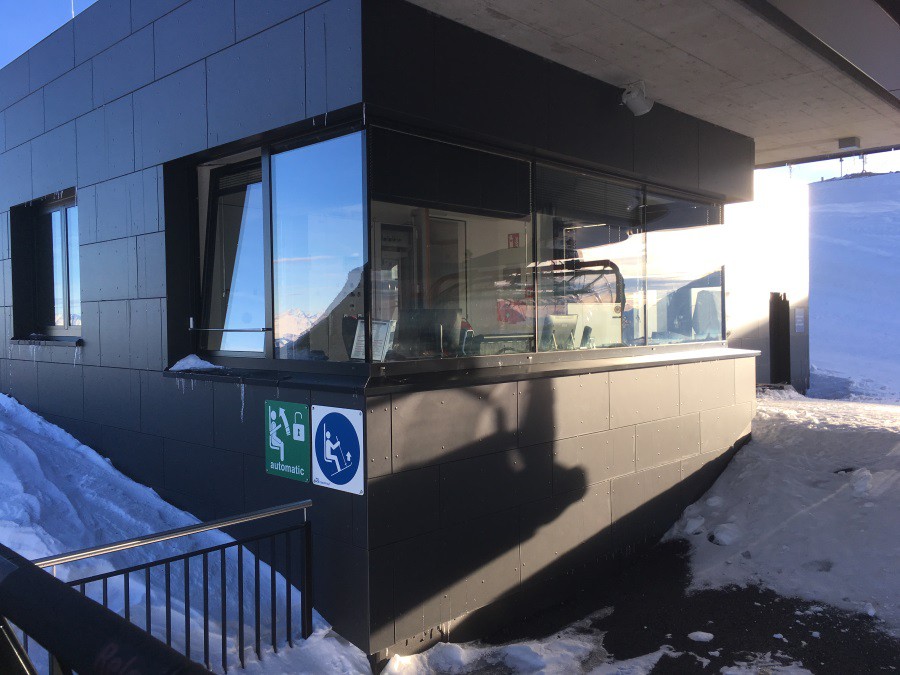

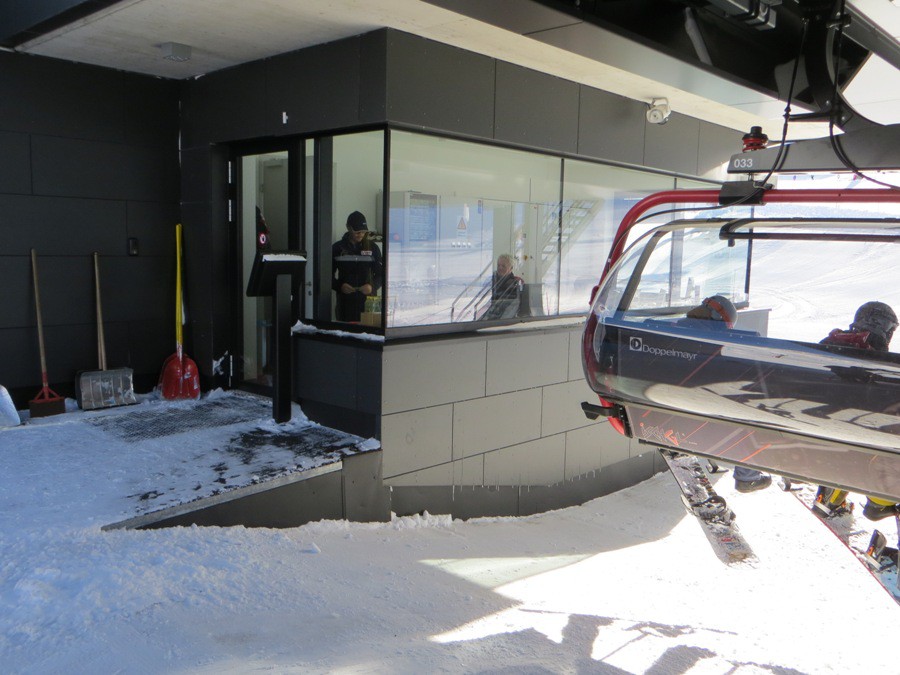

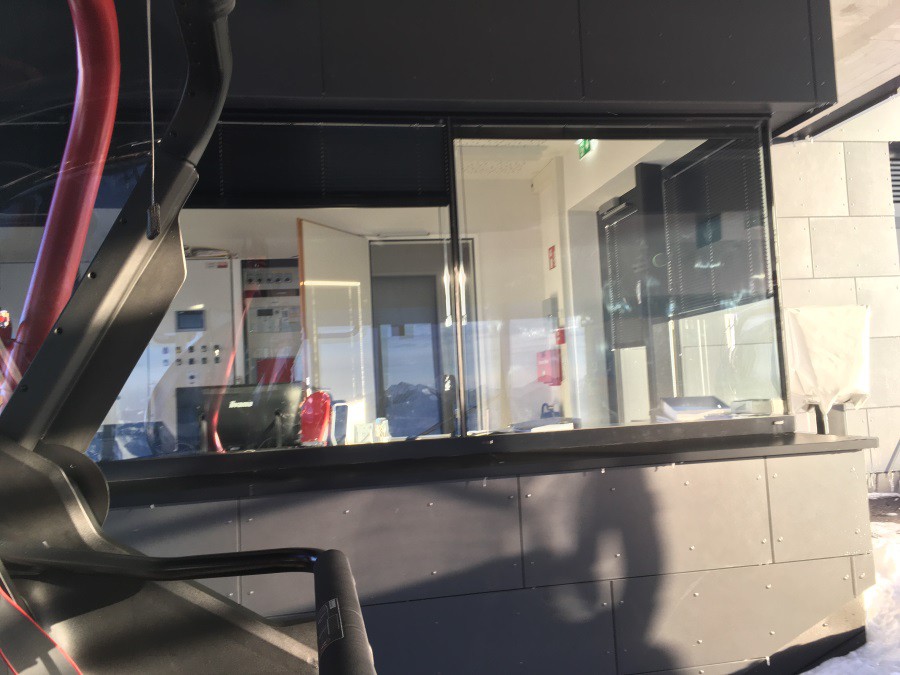

Le poste de conduite
Image IPB

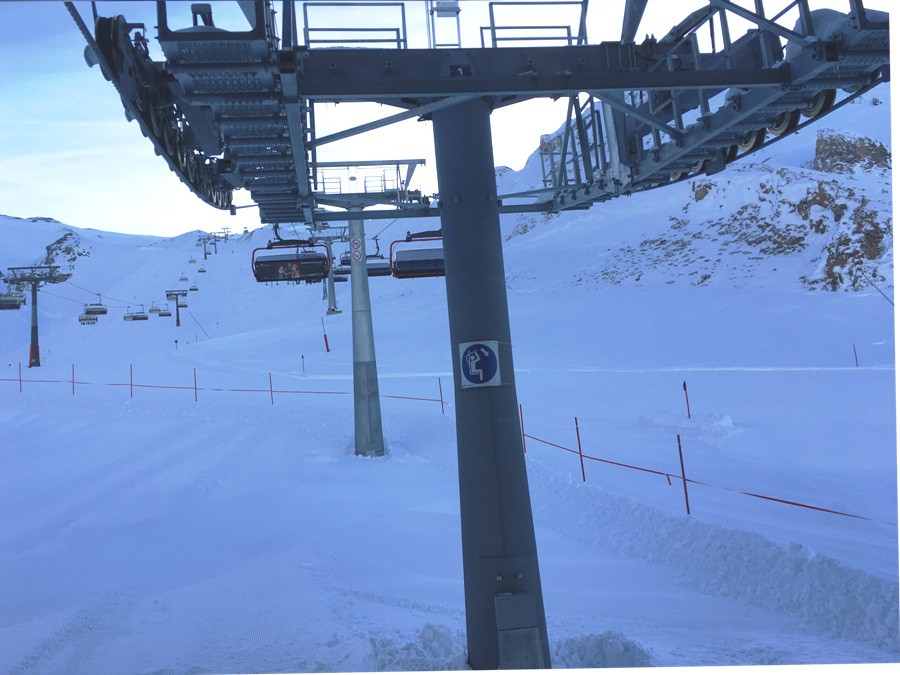

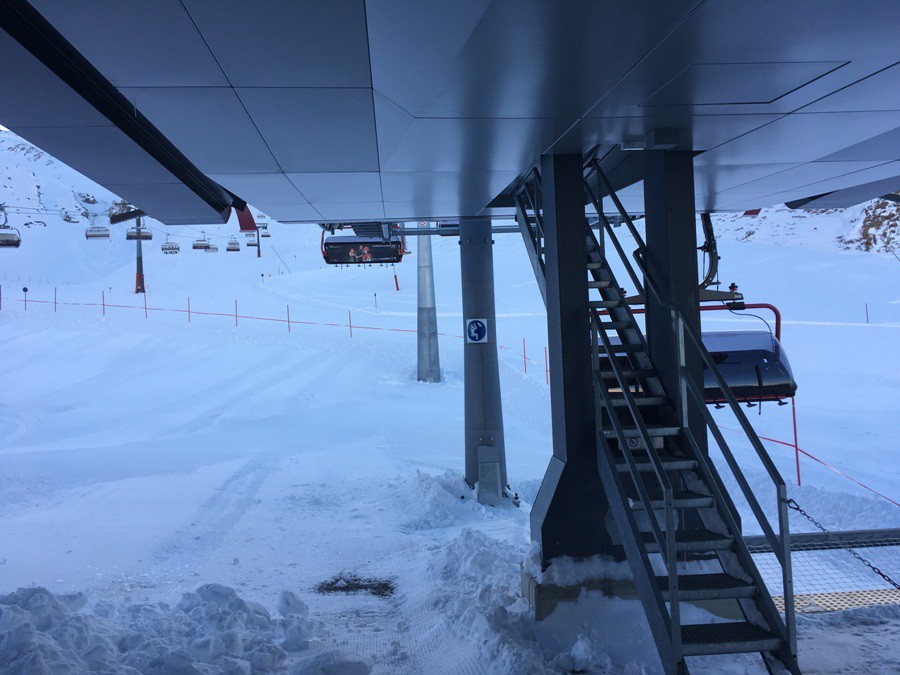

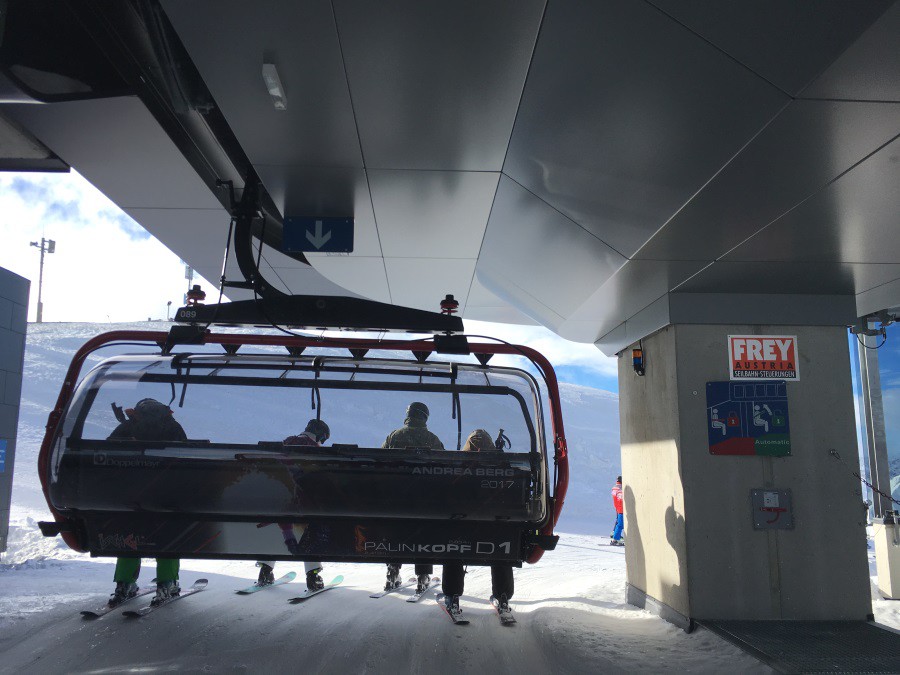

Le départ pour la montée

Image IPB

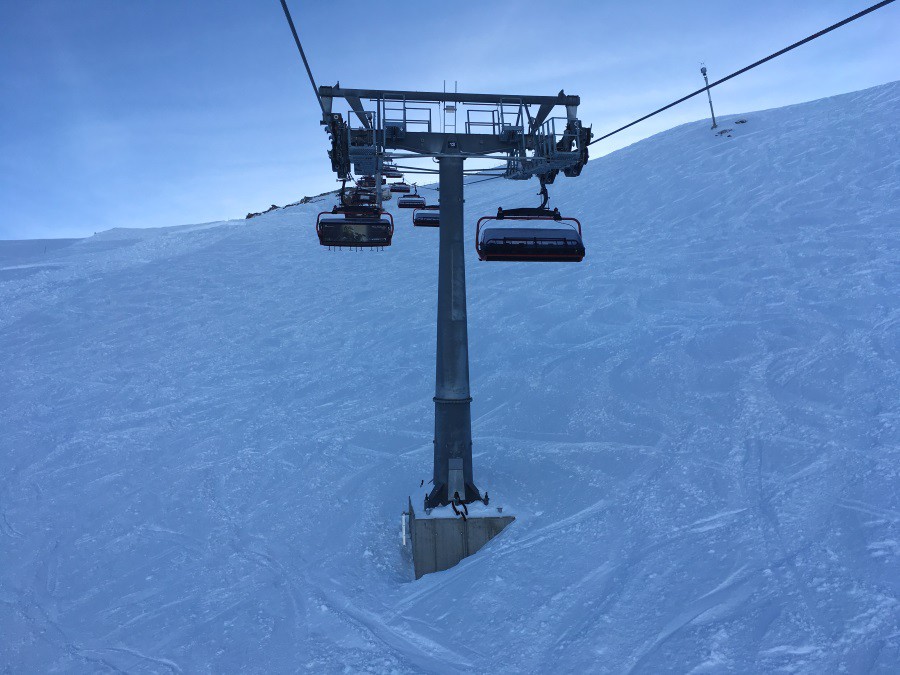

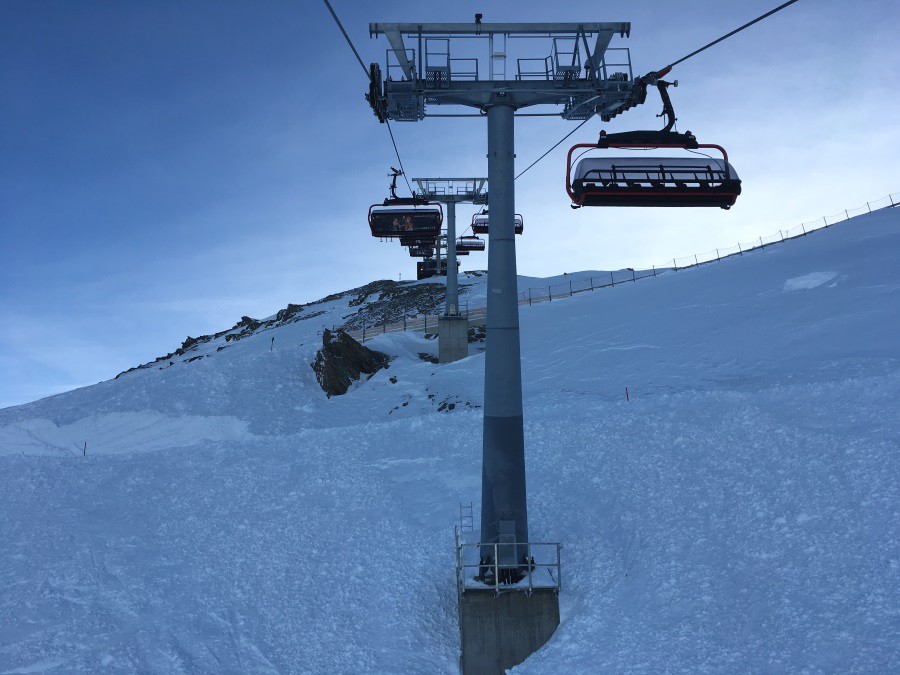

La ligne

La ligne comporte 18 pylônes numérotés de 1 à 15, puis 16a, 16b, 16c, dont les caractéristiques sont les suivantes :

P1 12C/12C
P2 6S/4S
P3 6S/6S
P4 8S8C/8S8C
P5 8S/8S
P6 6S/6S
P7 10S/10S
P8 6S/6S
P9 8S8C/8S8C
P10 10S/8S
P11 8S8C/8S8C
P12 8S8C/8S8C
P13 8S8C/8S8C
P14 6S2C/6S2C
P15 6S2C/6S2C
P16a 12S/12S
P16b 10S/10S
P16c 8S/8S

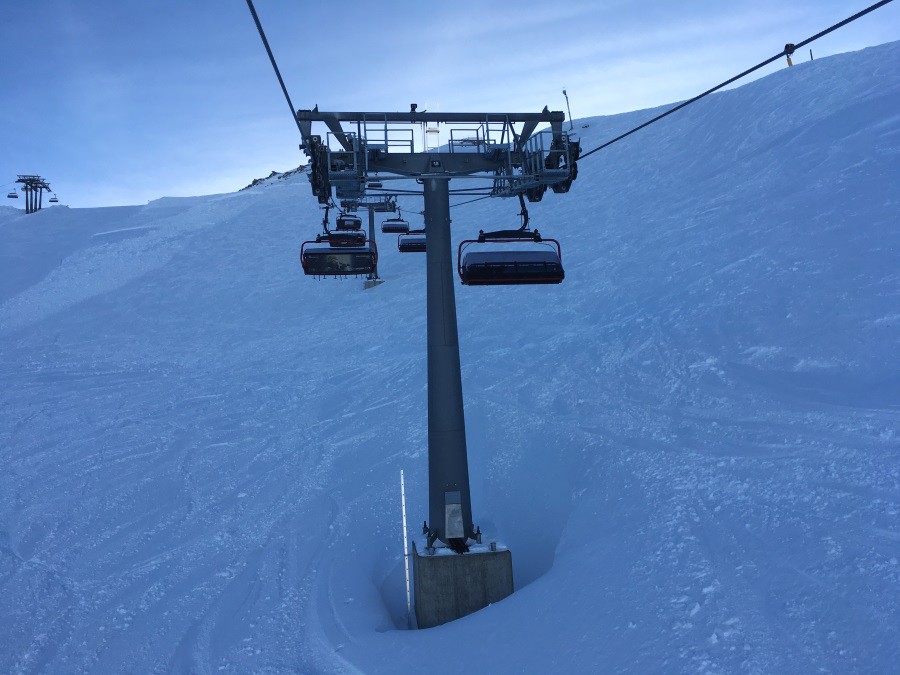

P1
Image IPB

Image IPB

P2
Image IPB

P3
Image IPB

P4
Image IPB

P5
Image IPB

P6
Image IPB

P7, après ce pylône, la ligne adopte une faible pente descendante
Image IPB

P8
Image IPB

Portée P8-P9
Image IPB

P9
Image IPB

P10
Image IPB

P11, marquant une rupture de pente pour la montée finale
Image IPB

P12
Image IPB

P13
Image IPB

P14
Image IPB

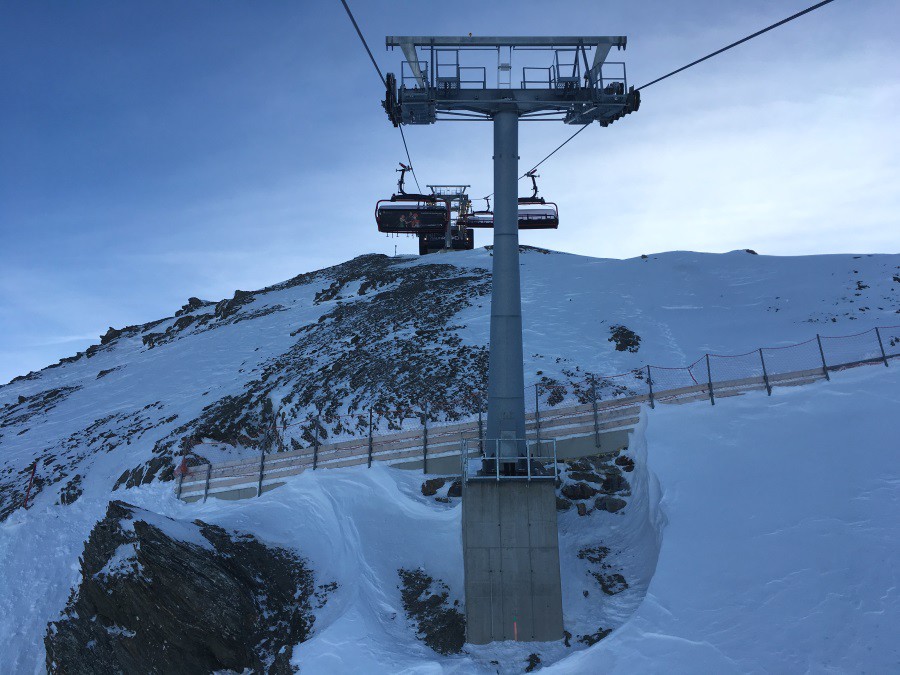

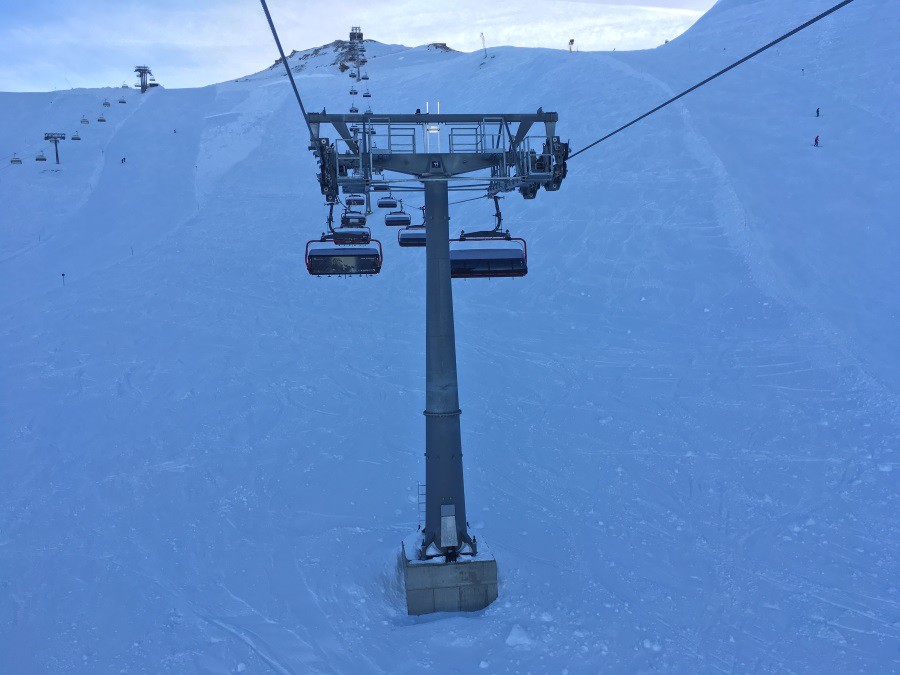

P15, avec son imposant massif en béton
Image IPB

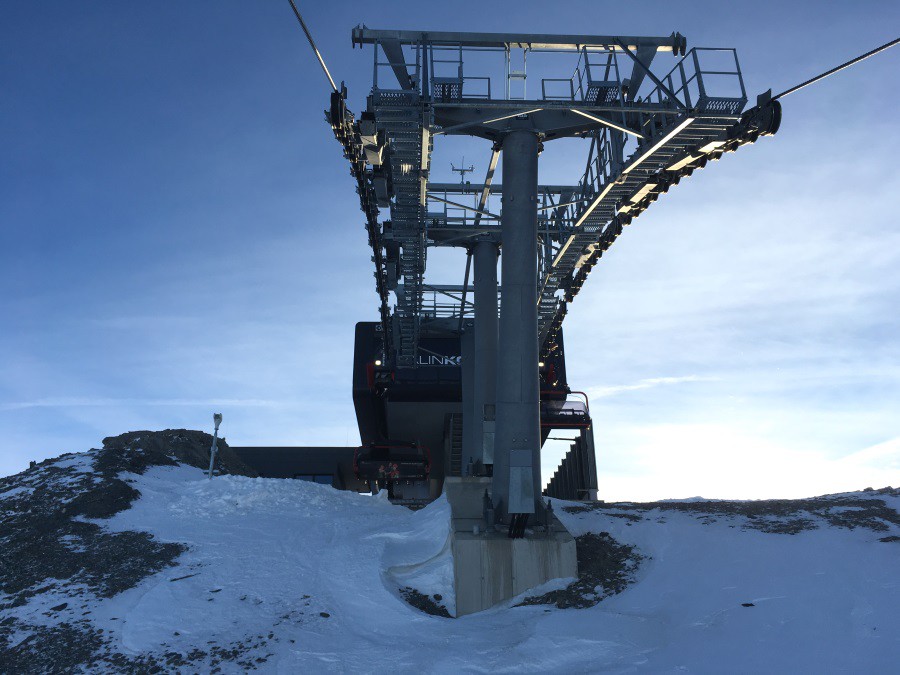

P16A P16B P16C
Image IPB

Image IPB

L'arrivée en gare amont
Image IPB

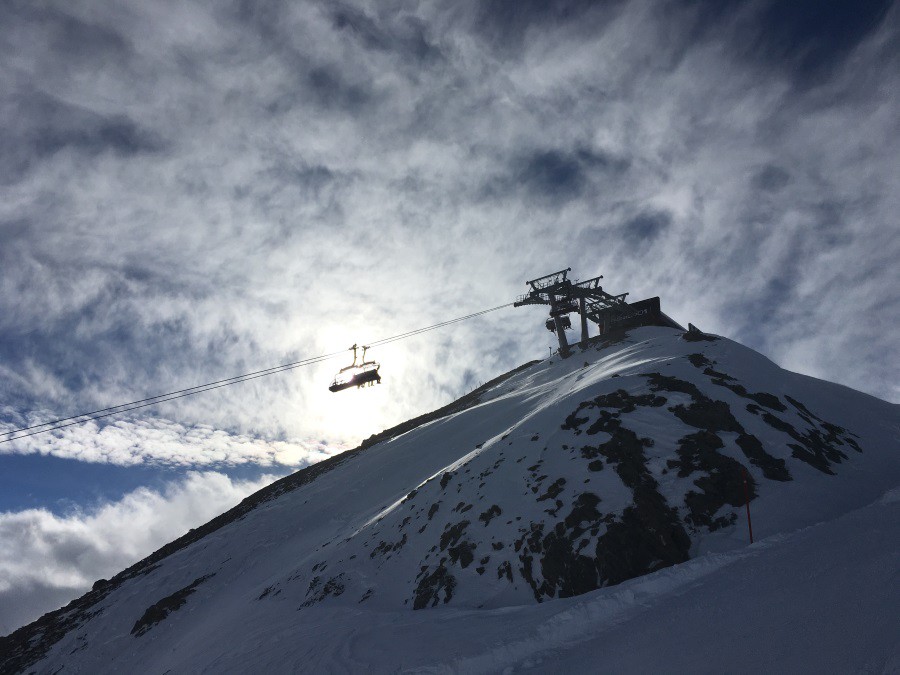

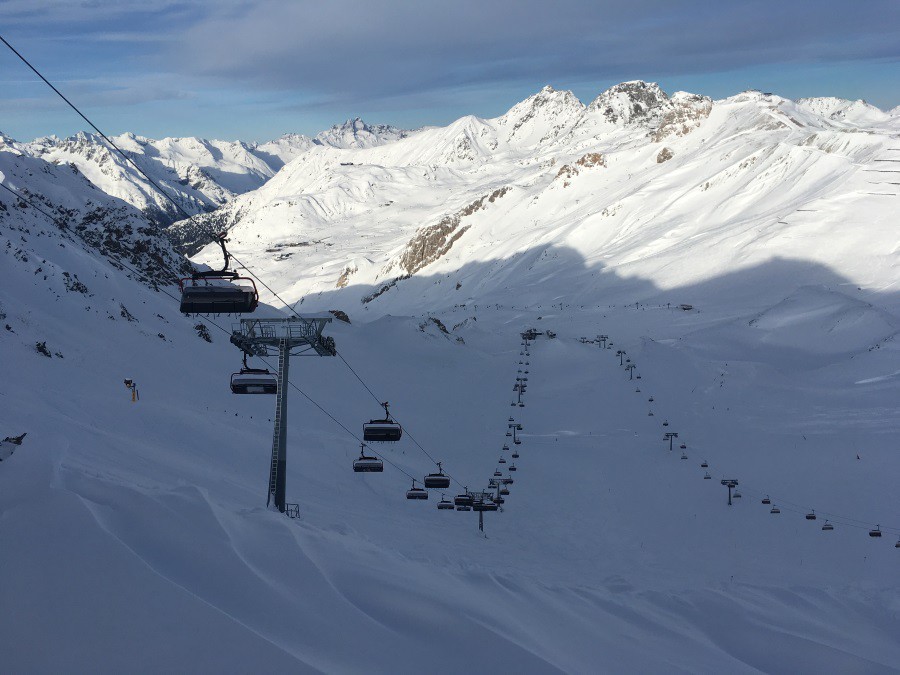

Vues générales de la ligne

Image IPB

Image IPB


Gare amont

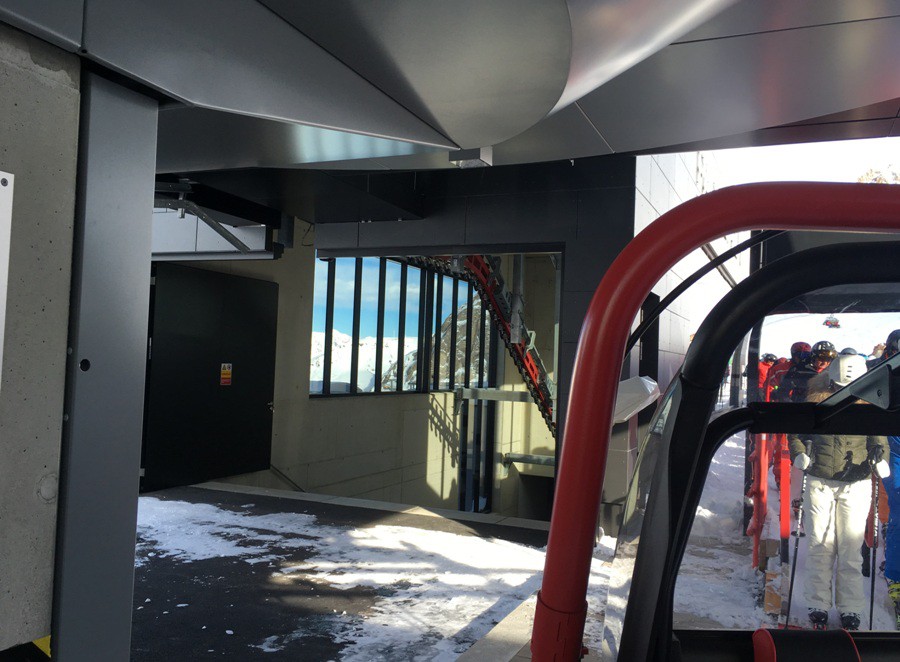

Le débarquement
Image IPB

Le poste de conduite
Image IPB

Image IPB

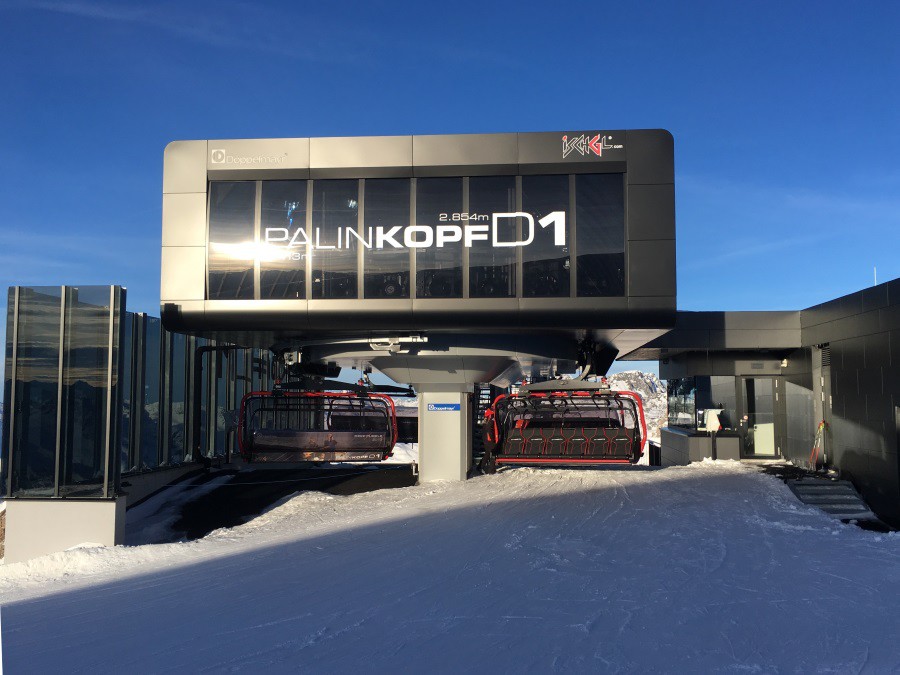

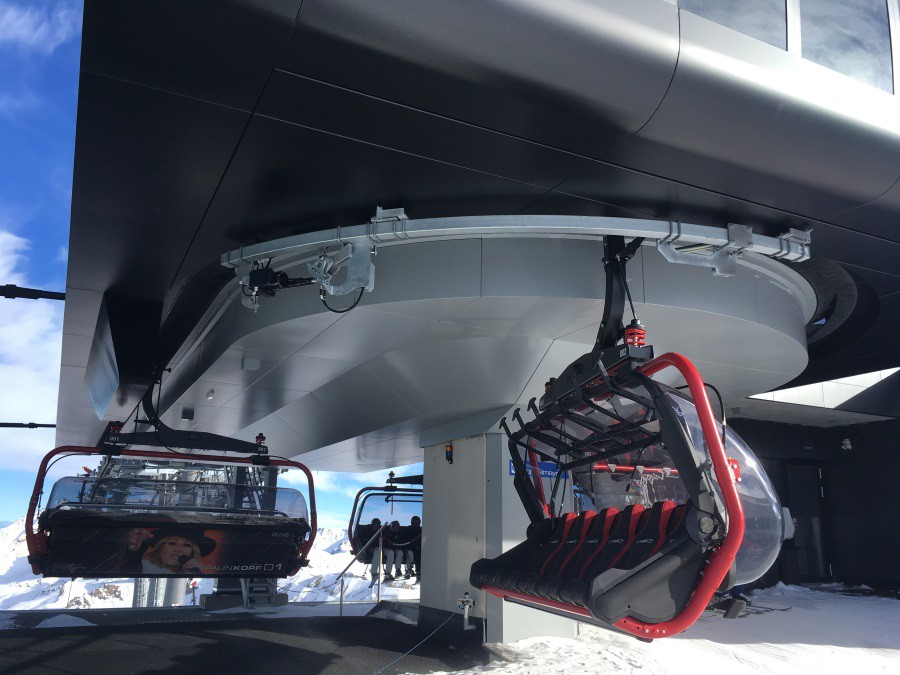

Le contour
Image IPB

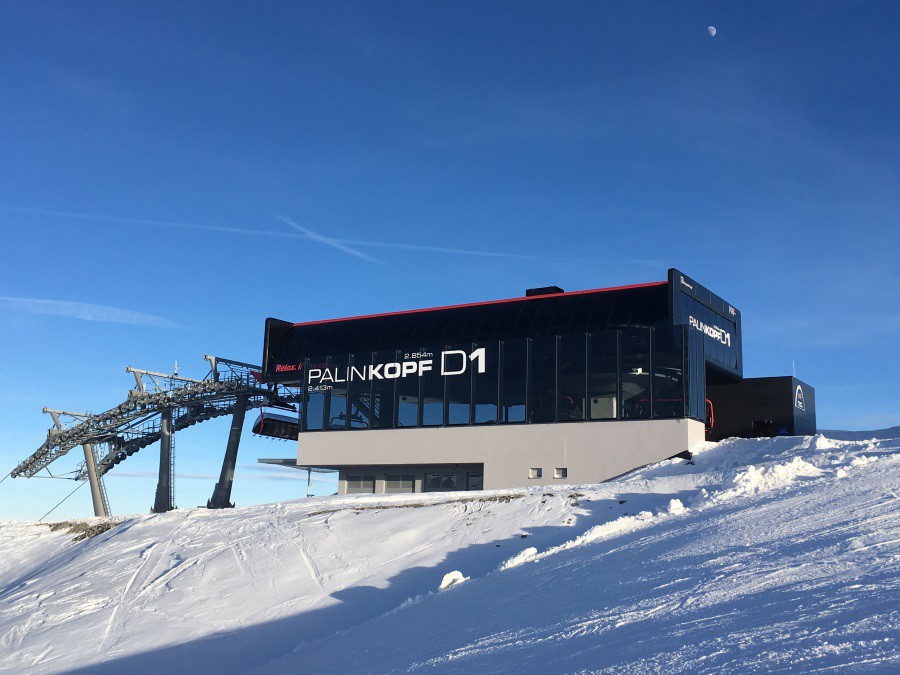

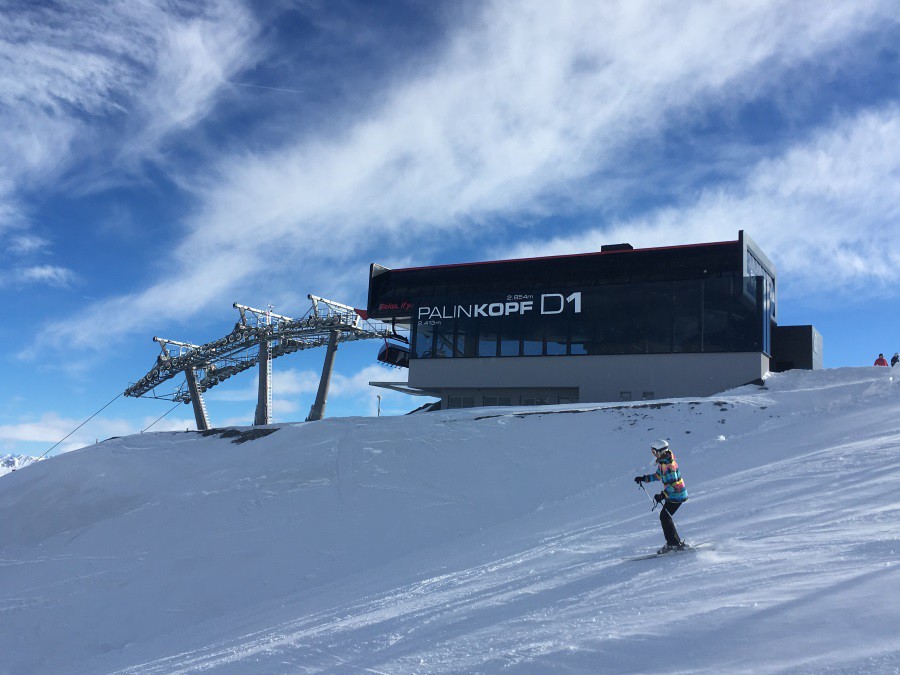

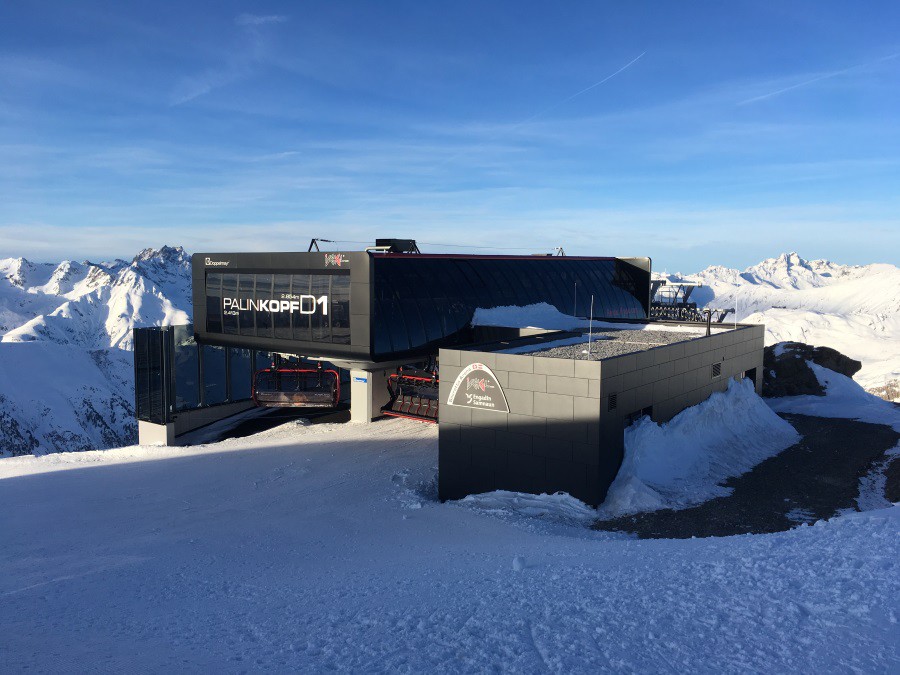

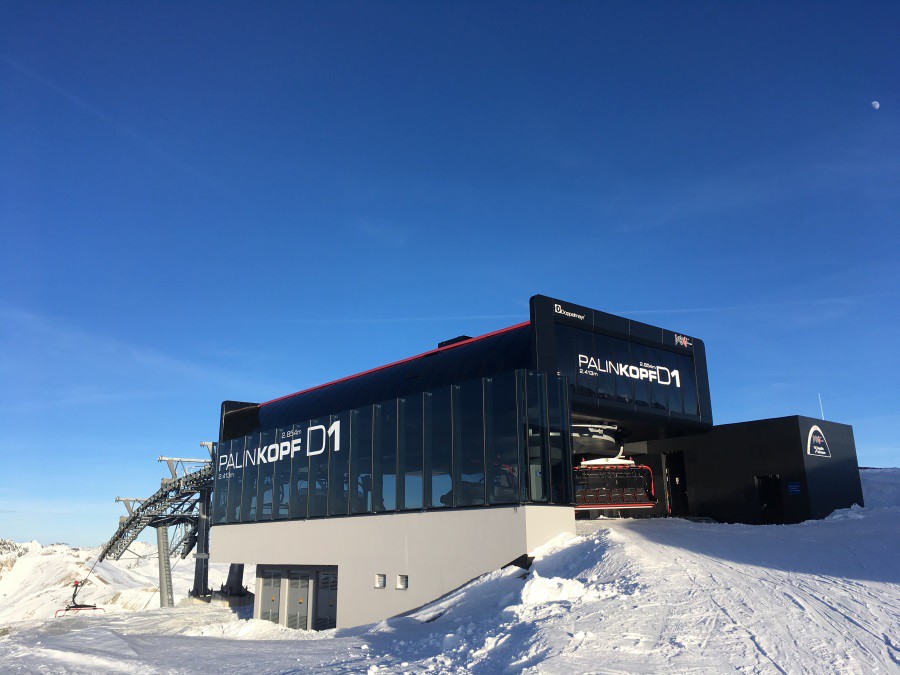

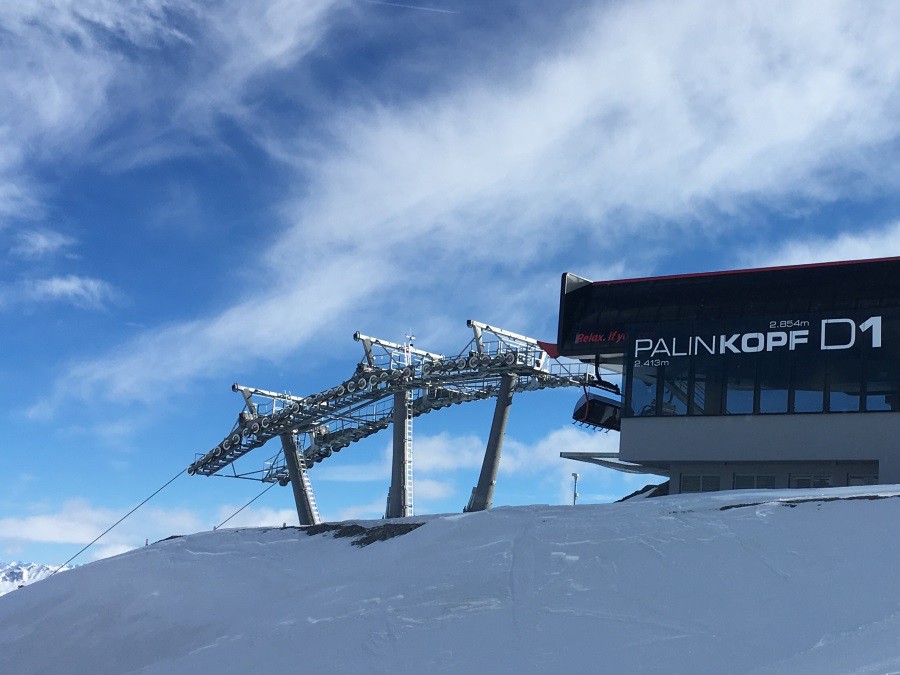

Vues de la gare amont
Image IPB

Image IPB

La paroi vitrée permettant de protéger les clients du vent

Image IPB

Image IPB

Image IPB


Les véhicules

Les véhicules sont aux couleurs de la station avec suspentes noires, arceaux rouges, sièges noir et rouge sérigraphiés au nom de la remontée, garde-corps noir.
Au dos des sièges on retrouve une illustration (unique pour chacun des 89 sièges), d'un groupe ou artiste s'étant produit lors des concerts organisés par la station. On peut voir entre autres Elton John, Muse, Pink, Robbie Williams, Rihanna, James Blunt, Mariah Carey...

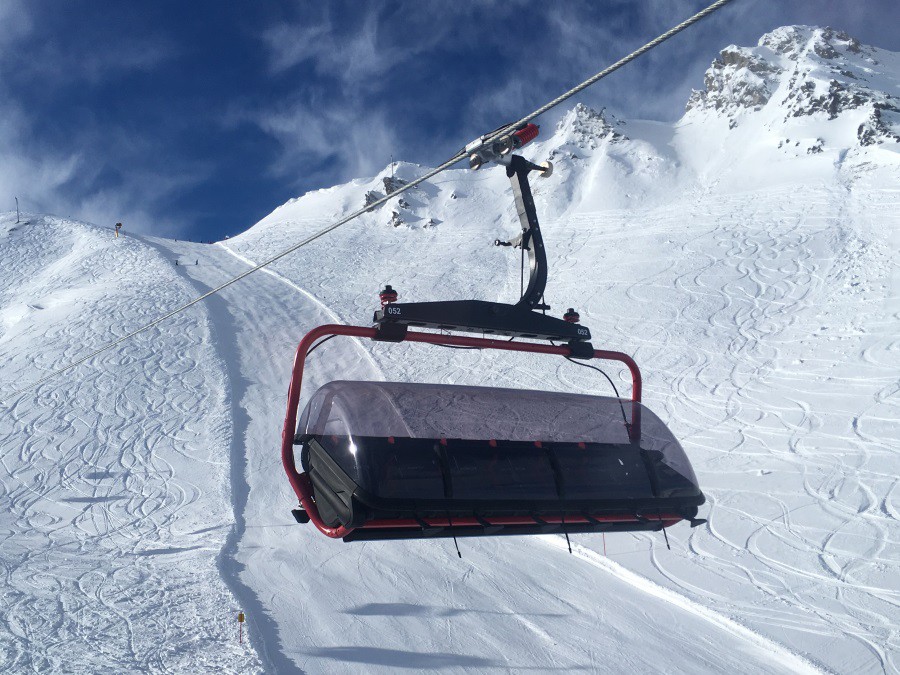

Véhicule en ligne
Image IPB

Véhicule en gare bulle ouverte
Image IPB

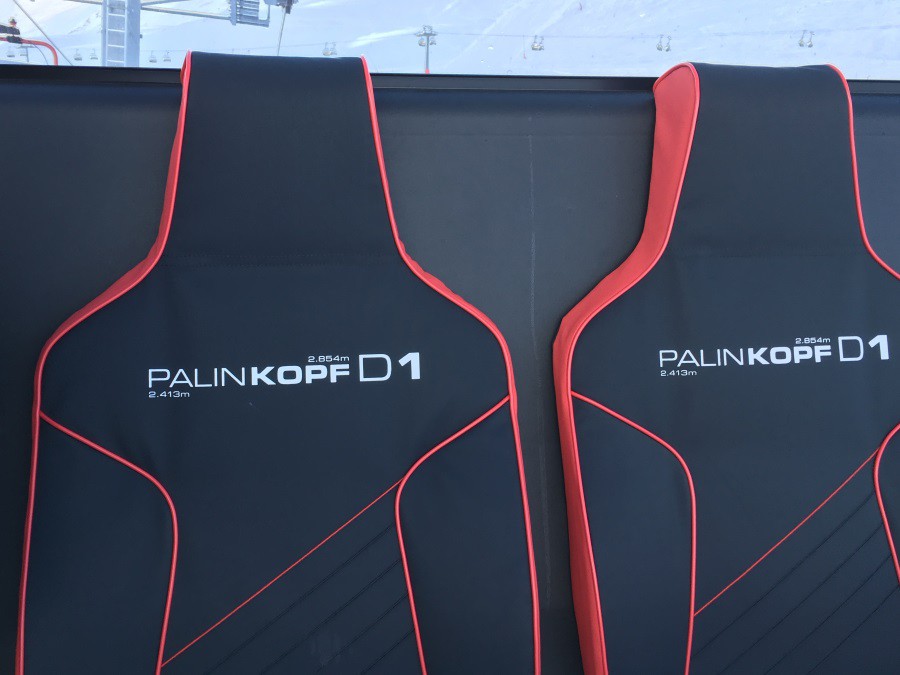

Zoom sur les dossiers des sièges
Image IPB

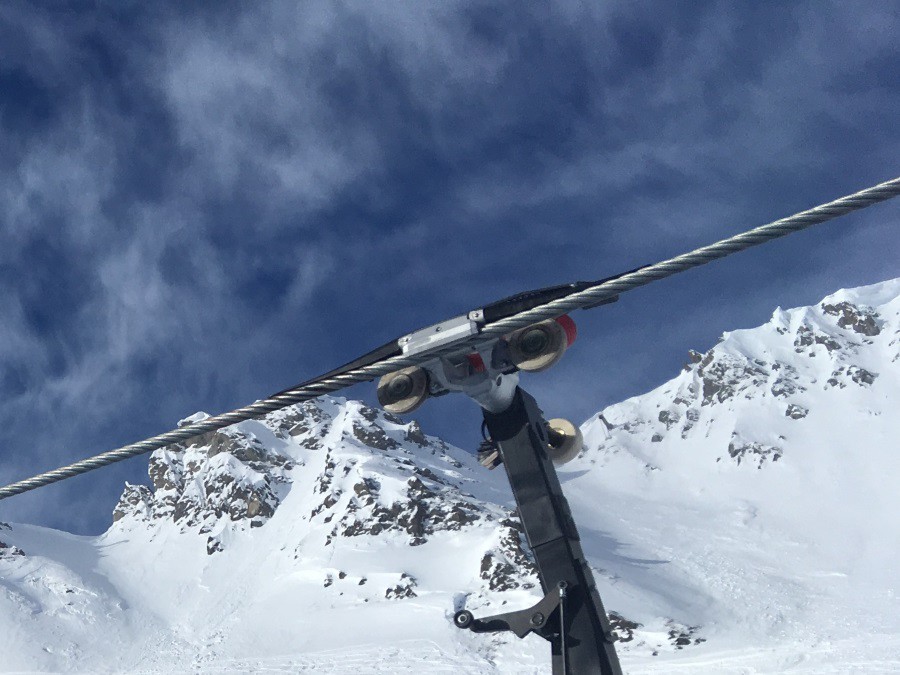

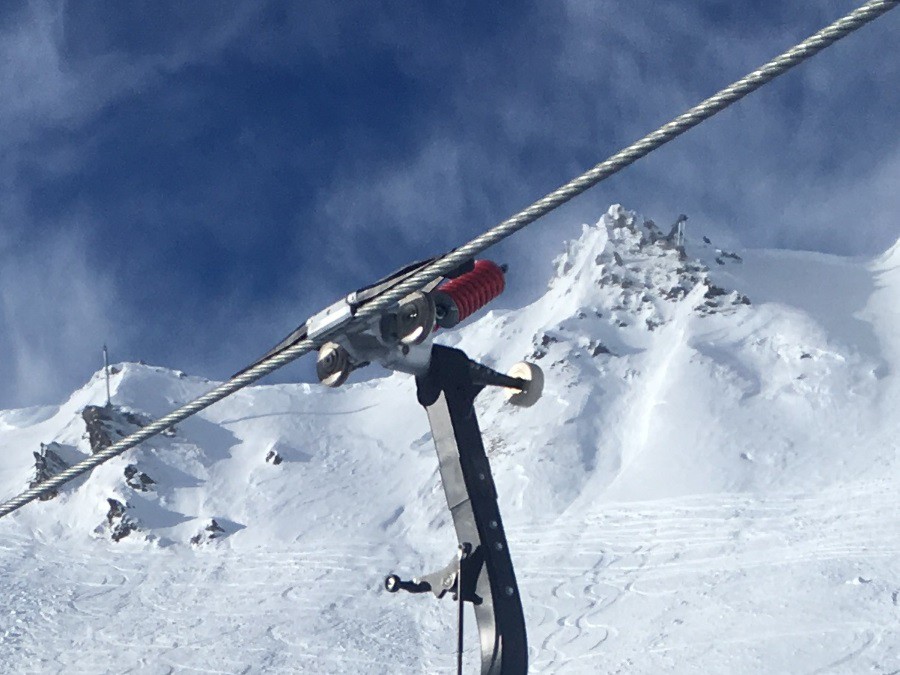

La pince

Image IPB

Image IPB




Plus d'informations : (photos construction, parties techniques)
Le Palinkopfbahn sur le site Ischgl.com



Remerciements à Benbel pour sa relecture et Rodo_Af pour ses conseils.
