Une station de ski ... dans son jardin

#3441 L'utilisateur est hors-ligne   tram47

  • TK de Chariande
  • Groupe : Membres
  • Messages : 13
  • Inscrit(e) : 09-novembre 20

Posté 21 avril 2021 - 09:50

très belles photos !!!(et réalisation aussi )
0

#3442 L'utilisateur est hors-ligne   la Plagne 78

  • TSD6B du Diable
  • Voir la galerie
  • Groupe : Membres
  • Messages : 394
  • Inscrit(e) : 27-juillet 09

Posté 21 avril 2021 - 12:04

Salut Crapouillo,

Toujours aussi magnifique tes réalisations !
J'ai hâte de voir ta nouvelle pince débrayable pour ta nouvelle TCD !!
De mon côté même si j'ai pas actualisé mon sujet depuis un long moment, je travaille aussi sur une nouvelle TCD mais en intérieur.
C'est toujours ta pince débrayable que j'utilise mais avec des modifications mais le système reste le même.
J'en parlerai plus sur mon sujet prochainement.

Je te souhaite une bonne continuation et une bonne santé !

A bientôt

la Plagne 78
1

#3443 L'utilisateur est hors-ligne   Remontées Suisse

  • TK de la Boule de Gomme
  • Groupe : Membres
  • Messages : 6
  • Inscrit(e) : 07-janvier 14

Posté 21 avril 2021 - 12:53

J'adore vraiment l'effet réalisé par les roches sur la gare amont du téléphérique, vraiment très réussi bravo :D
Sinon hâte de voir ce nouveau projet de TCD prendre forme :rolleyes: Vu la qualité de la V1 on ne peut qu'espérer du bien en tout cas.
Pour le restaurant si tu veux prendre l'inspiration Suisse jusqu'au bout les terrasses ont réouvertes ce 19 avril B)
0

#3444 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 8 024
  • Inscrit(e) : 27-juillet 06

Posté 21 avril 2021 - 19:41

La gare du TPH dans le style de Matégot :wub:
Évidemment, comme tout le monde, j'ai hâte de voir la V2 de la pince Crapouillo ;)
Ah, et le choix de Picea glauca conica me semble idéal, bien qu'il ne soit pas le seul possible pour végétaliser tes abords de pistes :)
In Ropeways I Trust
0

#3445 L'utilisateur est hors-ligne   Quentin05

  • TSD4 du Plan du Four
  • Voir la galerie
  • Groupe : Membres
  • Messages : 234
  • Inscrit(e) : 30-mai 18

Posté 25 avril 2021 - 00:53

Tellement content de votre retour sur le forum. Ça faisait longtemps que je n'étais plus retourné sur ce sujet et quelle surprise :). Hâte de voir les projets et nouvelles constructions, j'ai l'impression de revivre de très bons souvenirs ! Merci encore :)
0

#3446 L'utilisateur est hors-ligne   crapouillo

  • TCD8 du Lys
  • Voir la galerie
  • Groupe : Membres
  • Messages : 662
  • Inscrit(e) : 13-octobre 07

Posté 03 mai 2021 - 23:02

*
MESSAGE POPULAIRE !

Voir le messagela Plagne 78, le 21 avril 2021 - 12:04 , dit :

Salut Crapouillo,

Toujours aussi magnifique tes réalisations !
J'ai hâte de voir ta nouvelle pince débrayable pour ta nouvelle TCD !!
De mon côté même si j'ai pas actualisé mon sujet depuis un long moment, je travaille aussi sur une nouvelle TCD mais en intérieur.
C'est toujours ta pince débrayable que j'utilise mais avec des modifications mais le système reste le même.
J'en parlerai plus sur mon sujet prochainement.

Je te souhaite une bonne continuation et une bonne santé !

A bientôt

la Plagne 78

Ce serait bien que tu montre l'avancement de ton projet de télécabine car tes Diamond imprimées en 3D faisaient vraiment envie. L'impression 3D apporte vraiment un gros plus aux modèles réduits je trouve et je regrette de ne pas avoir de connaissances dans la conception 3D car ii-y-a plein d'idèes que je pourrais tester en imprimant des prototypes au lieu de passer des heures à scier, percer, limer.... :(
Sinon, merci pour vos retours, c'est toujours agréable de retrouver les passionnés ;)

Bon, chose promise...
Image IPB

Voici la nouvelle cabine de la future télécabine des Combes. Par rapport à l'ancieene, outre le changement de modèle, j'ai tenté de modifier le moins possible la cabine de chez JC qui est vraiment trés bien fini avec plein de détails. La suspente en métal permet de faire pas mal de modifications, comme la fixation direct d'un roulement à bille:

Image IPB

ou rendre la liaison cabine-suspente mobile en limant et sciant une partie de la suspente et de sa fixation sur le toit de la cabine:

Image IPB

Quant à la pince V2, elle est plus petite que l'ancienne et permet l'utilisation d'une drisse de 3mm de diamètre (au lieu de 4) pour plus de réalisme.

Image IPB

Seul les galets sont plus gros et donc pas à l'échelle maisje n'avais pas le choix si je voulais récupérer les rails de roulement des gares de l'ancienne installation.

La pince est simplifiée un maximum en limitant le nombre de pièces qui peuvent toutes être démontées et changées si nécessaire:

Image IPB

La partie qui repose sur le câble est dorénavant en plastique avec deux aiguilles de 0.4mm de diamètre qui évitent le glissement sur le câble. C'est cette partie qui est super longue à fabriquer car je pare d'une entretoise filetée M3 que je scie puis lime jusqu'à obtention de la pince.... c'est là que j'aimerait bien pouvoir imprimer en 3D :lol:

A suivre...avec les galets de ligne maison....
11

#3447 L'utilisateur est hors-ligne   crapouillo

  • TCD8 du Lys
  • Voir la galerie
  • Groupe : Membres
  • Messages : 662
  • Inscrit(e) : 13-octobre 07

Posté 11 mai 2021 - 14:15

*
MESSAGE POPULAIRE !

Petite mise à jour avec mes nouveaux galets en inox fraichement livré:

Image IPB

Et voici le résultat sur ce qui n'est qu'un prototype pour l'instant:

Image IPB

A suivre....
11

#3448 L'utilisateur est en ligne   VerbierRM

  • TK du Torret
  • Voir la galerie
  • Groupe : Membres
  • Messages : 53
  • Inscrit(e) : 04-avril 20

Posté 12 mai 2021 - 12:18

Salut crapouillo, j'adore ton travail et ta détermination pour faire une station miniature vraiment réaliste :rolleyes:

petite question : est ce que la suspente pourra réellement bouger ou c'est juste pour le réalisme ?
0

#3449 L'utilisateur est hors-ligne   SBfan

  • TCD15 de Bochard
  • Voir la galerie
  • Groupe : Membres
  • Messages : 866
  • Inscrit(e) : 13-juillet 17

Posté 13 mai 2021 - 09:13

Salut,
Super beau !
Juste par curiosité, ou te procure tu ces galets ?
Discord sur le Massif Central / Sancy ici -> https://discord.gg/SHW8zG
0

#3450 L'utilisateur est hors-ligne   RedLifts78

  • TSF3 de Massebœuf
  • Voir la galerie
  • Groupe : Membres
  • Messages : 147
  • Inscrit(e) : 07-mars 18

Posté 13 mai 2021 - 19:43

J'ai l'impression que tu aimes bcp les galets Doppelmayr :D

Est-ce que tu comptes améliorer les têtes de pylônes en changeant leur design ou ce n'est pas dans tes plans ?

En tout cas, la pince V2 annonce du lourd pour cette future télécabine !

Hâte de voir la suite :)
Longue vie à Poma, Leitner et Doppelmayr :) !
0

#3451 L'utilisateur est hors-ligne   crapouillo

  • TCD8 du Lys
  • Voir la galerie
  • Groupe : Membres
  • Messages : 662
  • Inscrit(e) : 13-octobre 07

Posté 14 mai 2021 - 15:17

*
MESSAGE POPULAIRE !

Voir le messageRedLifts78, le 13 mai 2021 - 19:43 , dit :

J'ai l'impression que tu aimes bcp les galets Doppelmayr :D

Est-ce que tu comptes améliorer les têtes de pylônes en changeant leur design ou ce n'est pas dans tes plans ?

En tout cas, la pince V2 annonce du lourd pour cette future télécabine !

Hâte de voir la suite :)


J'ai décidé de m'inspirer de la Doppelmayr D-Line donc j'ai reproduit les galets Doppelmayr il en sera de même pour les têtes de pylones qui seront celles de la D-line avec un design assez proche de la réalité grace à la découpe laser.

D'ailleurs concernant les questions posées:
-Les galets sont fabriqués suivant mes plans par une entreprise de mécanique générale, c'est le seul moyen que j'ai trouvé pour avoir des galets à l'échelle et en acier inox. Le seul truc, pour obtenir un prix pas trop élevé, c'est d'en faire fabriquer une bonne série (130 en ce qui me concerne).
-La suspente se doit d'être mobile par rapport à la cabine pour que l'entrée en gare se fasse en douceur, j'ai donc modifié la suspente du modèle JC pour obtenir un minimum de mobilité.

Sinon, maintenance d'intersaison avec le démontage du cavalier du téléphérique que j'avais fait rapido avant l'hiver et qui ne me convenait pas:

Image IPB

Image IPB

J'ai alourdi le contrepoids du câble tracteur pour limiter sa flèche et ça roule. En revanche il m'en faudra un nouveau d'ici l'Hiver prochain pour que le tracteur ne traine pas par terre en cas de chute de neige collante.

A suivre....
16

#3452 L'utilisateur est hors-ligne   SBfan

  • TCD15 de Bochard
  • Voir la galerie
  • Groupe : Membres
  • Messages : 866
  • Inscrit(e) : 13-juillet 17

Posté 14 mai 2021 - 18:58

Citation

Le seul truc, pour obtenir un prix pas trop élevé, c'est d'en faire fabriquer une bonne série (130 en ce qui me concerne).

Tu dois t'amuser à faire les calculs de ligne :langue:
Vraiment hâte de voir le résultat
Discord sur le Massif Central / Sancy ici -> https://discord.gg/SHW8zG
0

#3453 L'utilisateur est en ligne   VerbierRM

  • TK du Torret
  • Voir la galerie
  • Groupe : Membres
  • Messages : 53
  • Inscrit(e) : 04-avril 20

Posté 15 mai 2021 - 11:29

Salut Crapouillo merci pour les réponses.
Pour ton téléphérique, comme tu voulais le faire à l’image du mt Gelé, tu ne voudrais pas mettre trois galets normaux je pense sur ta suspente pour y faire passer le brin retour du câble tracteur ?
Sinon encore bravo pour toutes tes réalisations👍
0

#3454 L'utilisateur est hors-ligne   Le Télésiège

  • TK du Mont-Cenis
  • Voir la galerie
  • Groupe : Membres
  • Messages : 30
  • Inscrit(e) : 19-août 20

Posté 25 mai 2021 - 21:58

Incroyable, j'admire toujours le talent et la précision que tu consacre à tes RM miniatures.
Hâte de voir la suite de la station.
Le Télésiège
Reprise des photos autorisées mais uniquement sur le site de RM.net et en citant la source
0

#3455 L'utilisateur est hors-ligne   crapouillo

  • TCD8 du Lys
  • Voir la galerie
  • Groupe : Membres
  • Messages : 662
  • Inscrit(e) : 13-octobre 07

Posté 09 juin 2021 - 12:28

Merci à tous <_<

Voir le messageVerbierRM, le 15 mai 2021 - 11:29 , dit :

Salut Crapouillo merci pour les réponses.
Pour ton téléphérique, comme tu voulais le faire à l’image du mt Gelé, tu ne voudrais pas mettre trois galets normaux je pense sur ta suspente pour y faire passer le brin retour du câble tracteur ?
Sinon encore bravo pour toutes tes réalisations👍

J'y avais pensé mais la forme en "V" de la suspente et la hauteur des sabots en gares obligeait à fixer un support assez bas et donc long et ce n'était pas très esthétique.

Voici enfin quelques nouvelles. Jai enfin reçu mes têtes de pylônes, découpées au jet d'eau suivant mes plans:

Image IPB

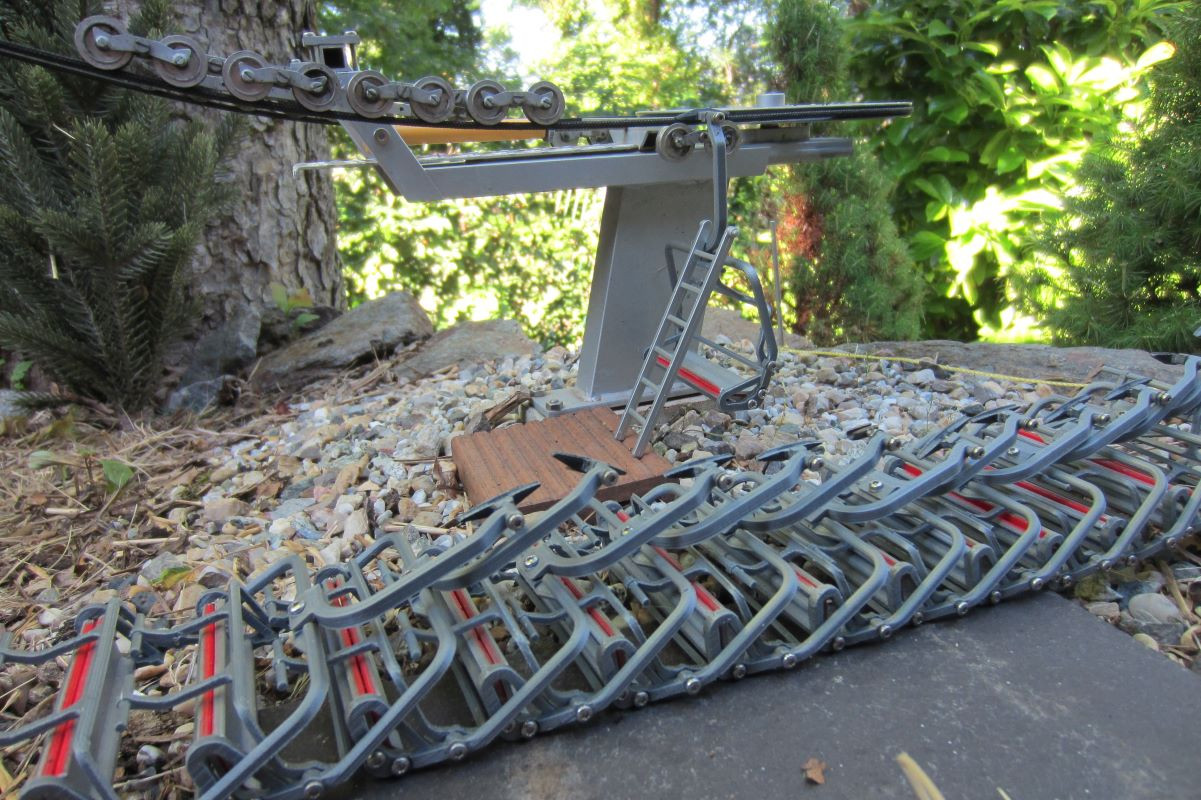

idem pour les flasques de balanciers fabriqués par la même société par micro-découpe au jet d'eau. La précision et la qualité de finition sont excellentes.

Image IPB

Il va maintenant falloir tout repercer et tarauder les 60 flasques :wacko:
L'entretoise centrale est faite maison à partir d'un tube laiton, découpé puis tourné à la perceuse. Pour ça aussi, gros travail de série en perspective...Pas le plus passionnant du projet... :unsure:

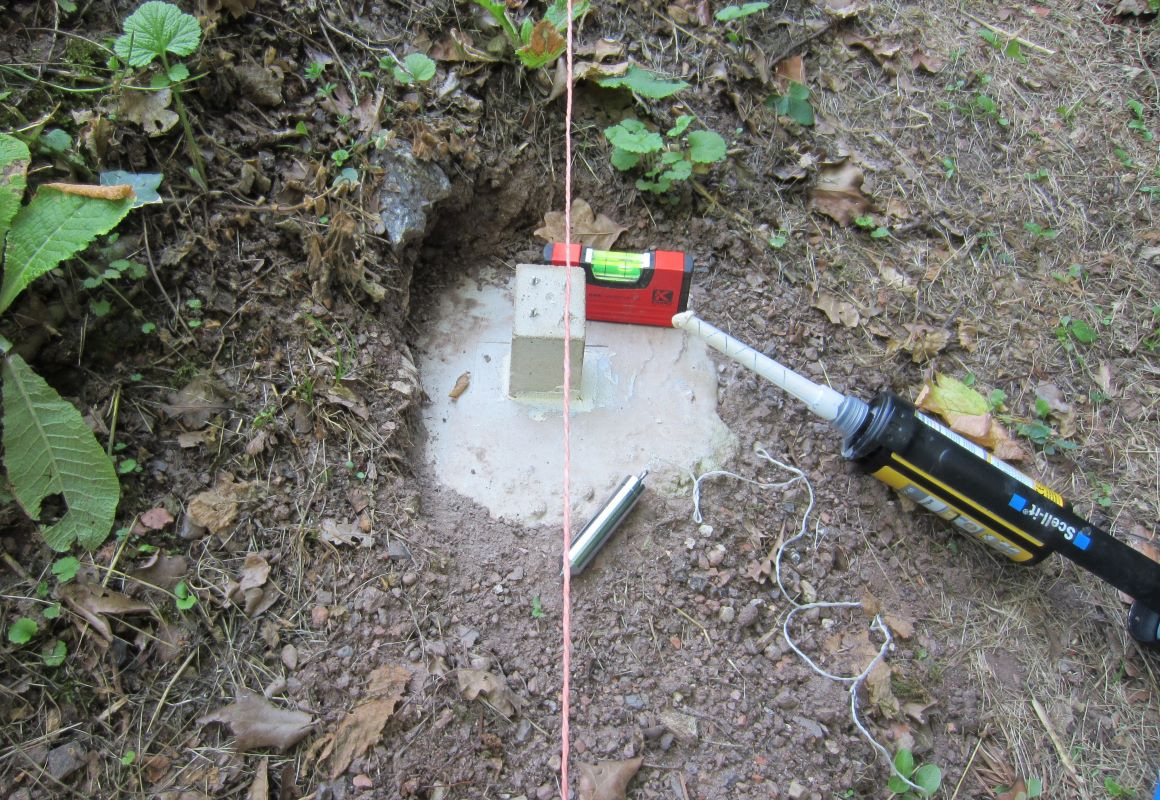

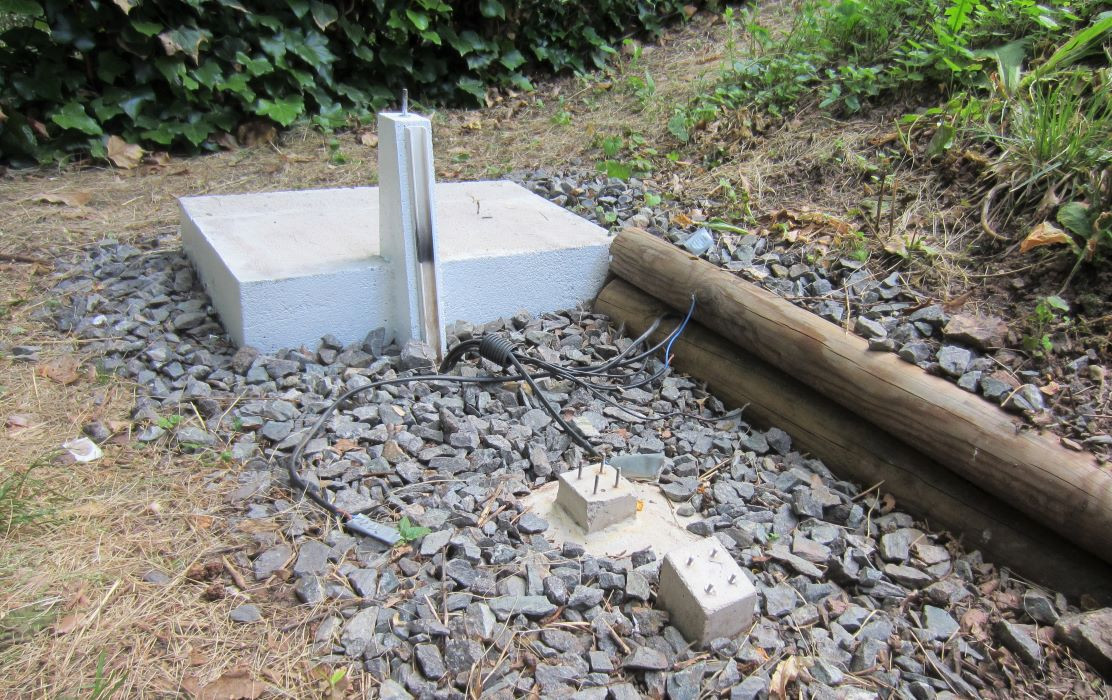

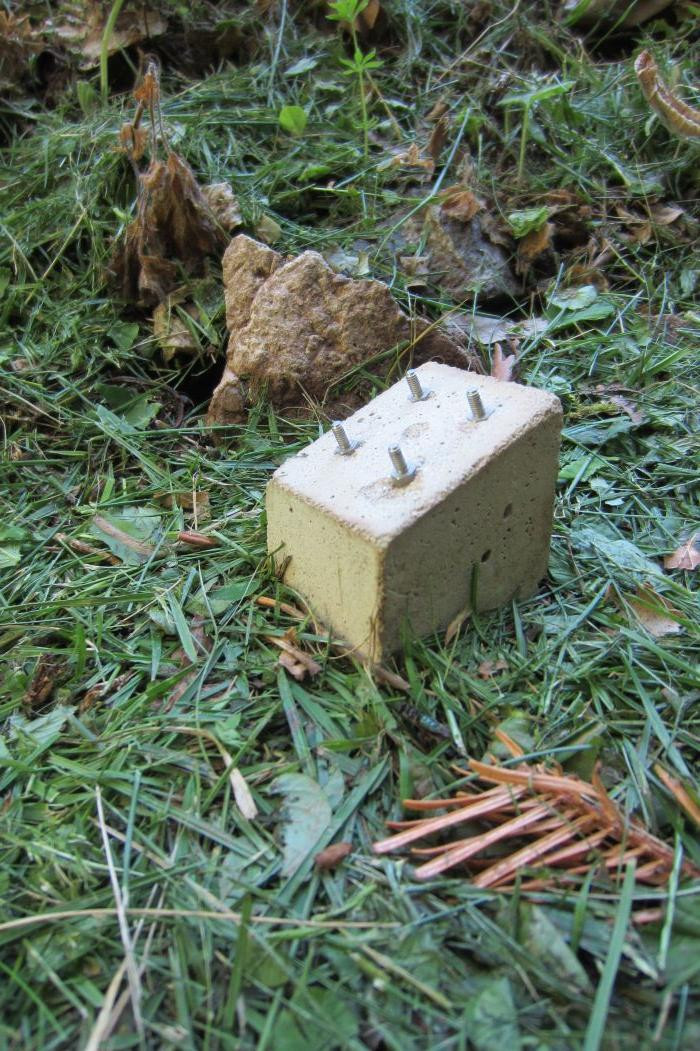

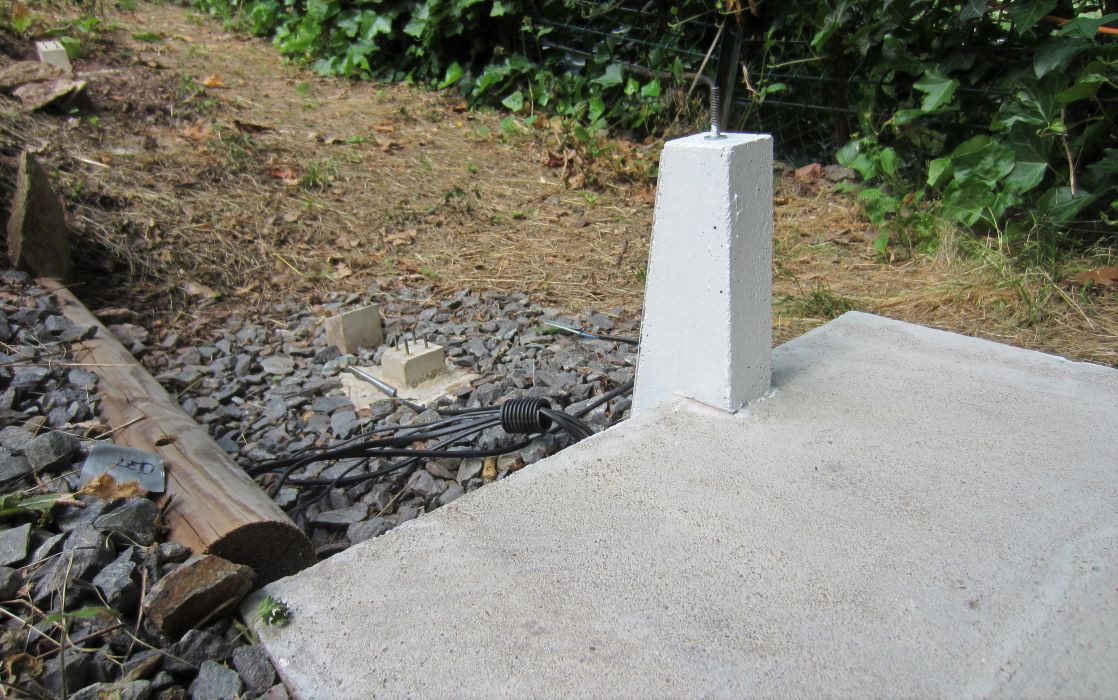

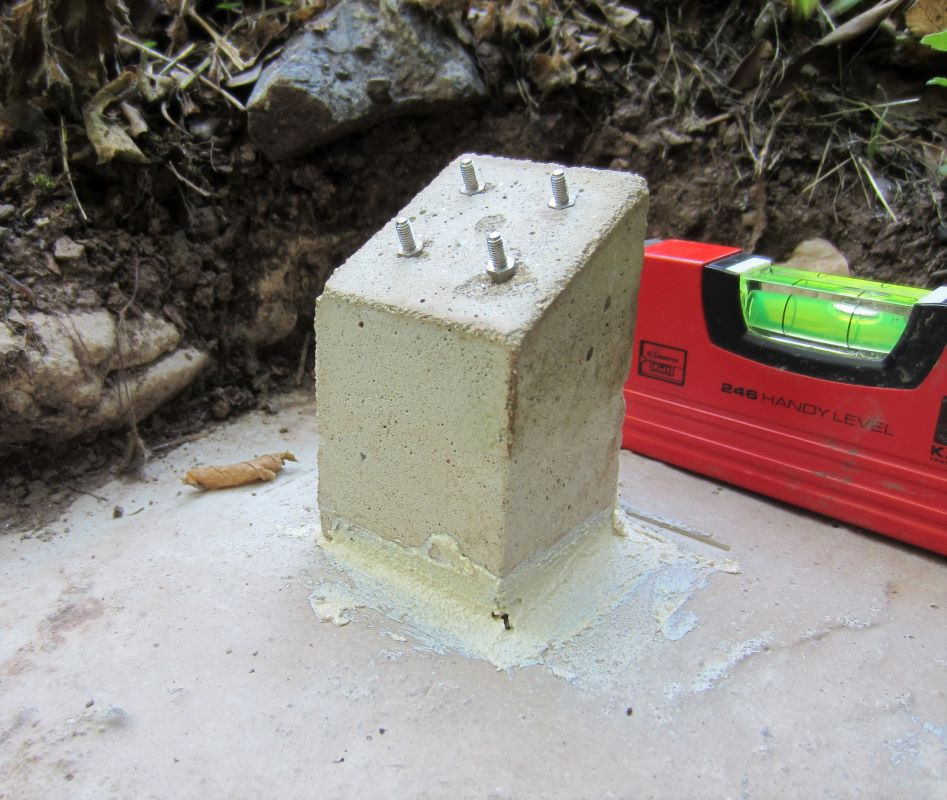

Enfin, voici les nouveaux massifs bétons. Plus petits et avec tiges filetées M3 pour mieux respecter l'échelle et êtes plus réalistes:

Image IPB
Image IPB

A suivre...
6

#3456 L'utilisateur est hors-ligne   SBfan

  • TCD15 de Bochard
  • Voir la galerie
  • Groupe : Membres
  • Messages : 866
  • Inscrit(e) : 13-juillet 17

Posté 12 juin 2021 - 16:48

La découpe jet d'eau est plus précise que la découpe laser ?
Y'a t-il une grosse différence de prix entre les 2 ? :)
Discord sur le Massif Central / Sancy ici -> https://discord.gg/SHW8zG
0

#3457 L'utilisateur est hors-ligne   obert

  • TSD8 des Tommeuses
  • Voir la galerie
  • Groupe : Membres
  • Messages : 445
  • Inscrit(e) : 01-août 13

Posté 12 juin 2021 - 17:26

Salut Crapouillo,

Merci de ton partage, ça fait plaisir de revoir tes réalisations, notamment la mythique télécabine.
Bon courage à toi ! Image IPB
0
