Baby Entreroches - TKD type 4B Montagner

#1 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 01 mai 2018 - 20:18

*
MESSAGE POPULAIRE !

Bonjour,

Nouveau membre du forum, je viens présenter ma remontée mécanique miniature. J'ai vu de nombreuses réalisations sur ce site et je çà m'a donné envie de m'y tenter, il me restait à trouver le sujet.

Pas question de commencer par un télésiège débrayable, mais plutôt se diriger vers un téléski. Et comme c'est un début pour moi dans la remontée mécanique, autant prendre une remontée de débutant, a savoir une piste verte baby.
Allant de temps en temps dans le jura, j'ai choisi arbitrairement la remontée de bellefontaine Baby entreroches dont un reportage existe sur ce site :

https://www.remontee...showtopic=14159

je suis parti des quelques clichés de cette discussion puis j'ai pris quelques photos supplémentaires pour comprendre un peu mieux le fonctionnement et la structure de cet ensemble.

Aujourd'hui la gare est terminée. Ce n'est pas une maquette fidèle mais on y retrouve tout de même quelques similitudes. A titre de comparaison, j'ai essayé de reprendre les mêmes clichés de la semi-maquette.

La remontée sera fonctionnelle mais pas débrayable. Place aux photos :

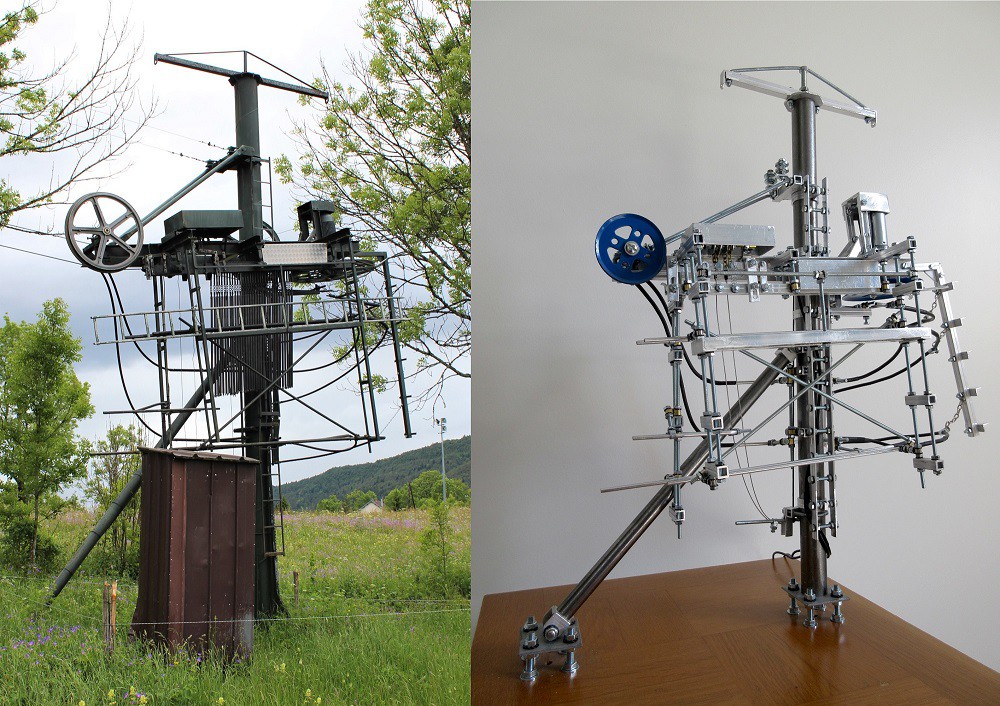

première vue d'ensemble :
Image IPB

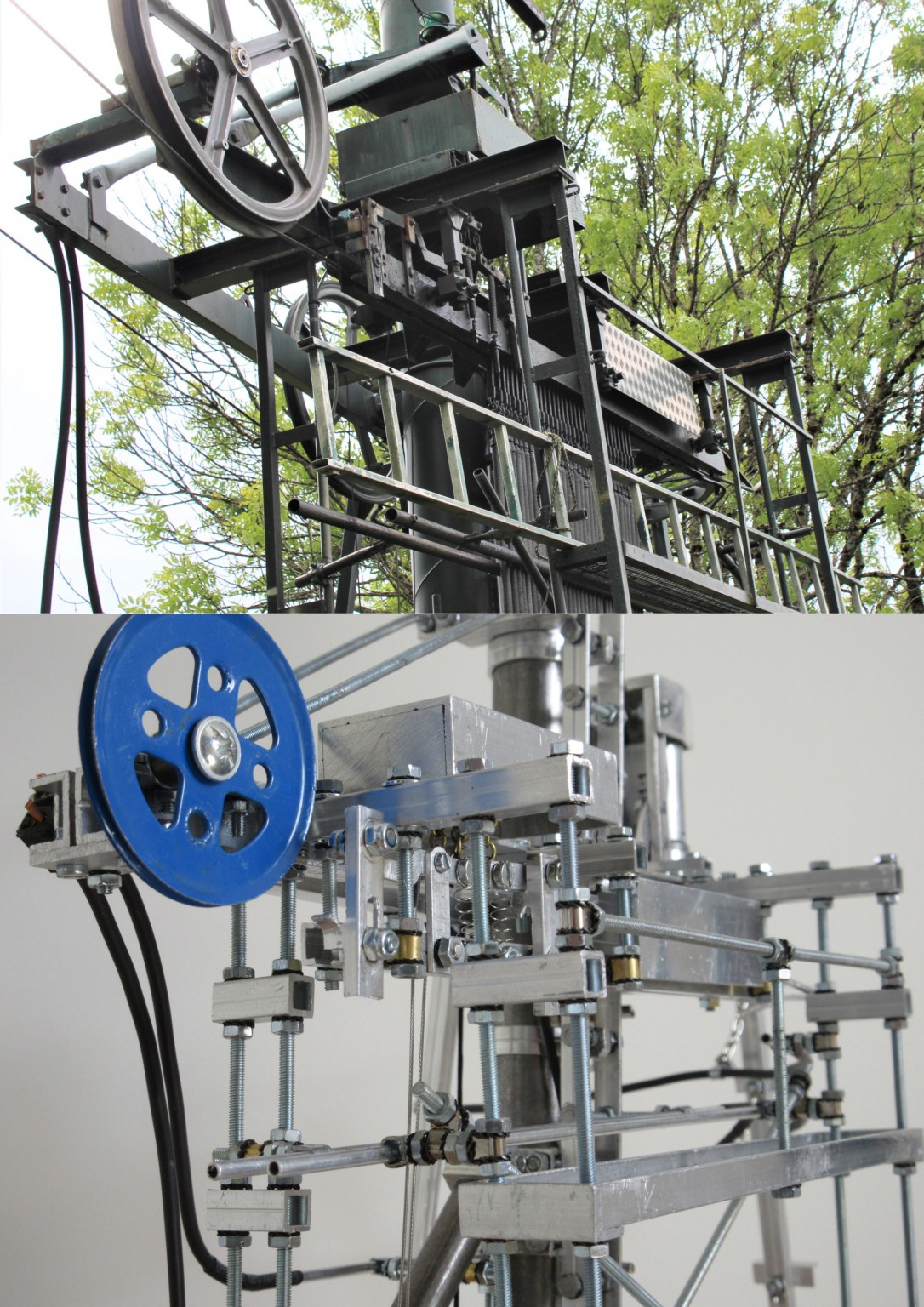

on s'approche un peu pour avoir le détail des différents composants et rails de guidage :
Image IPB

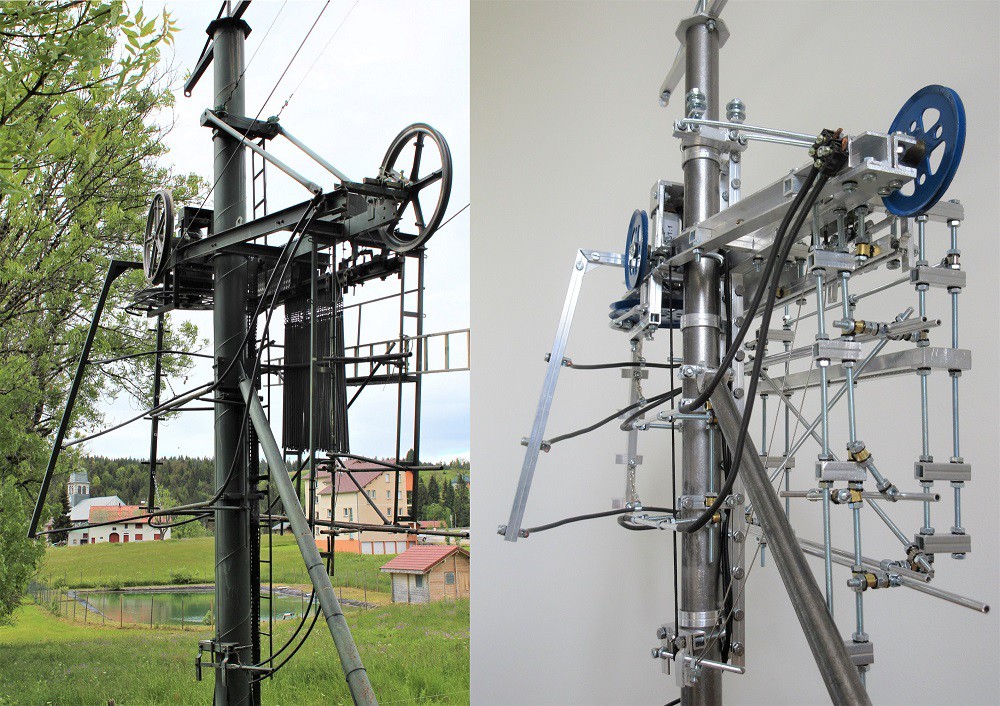

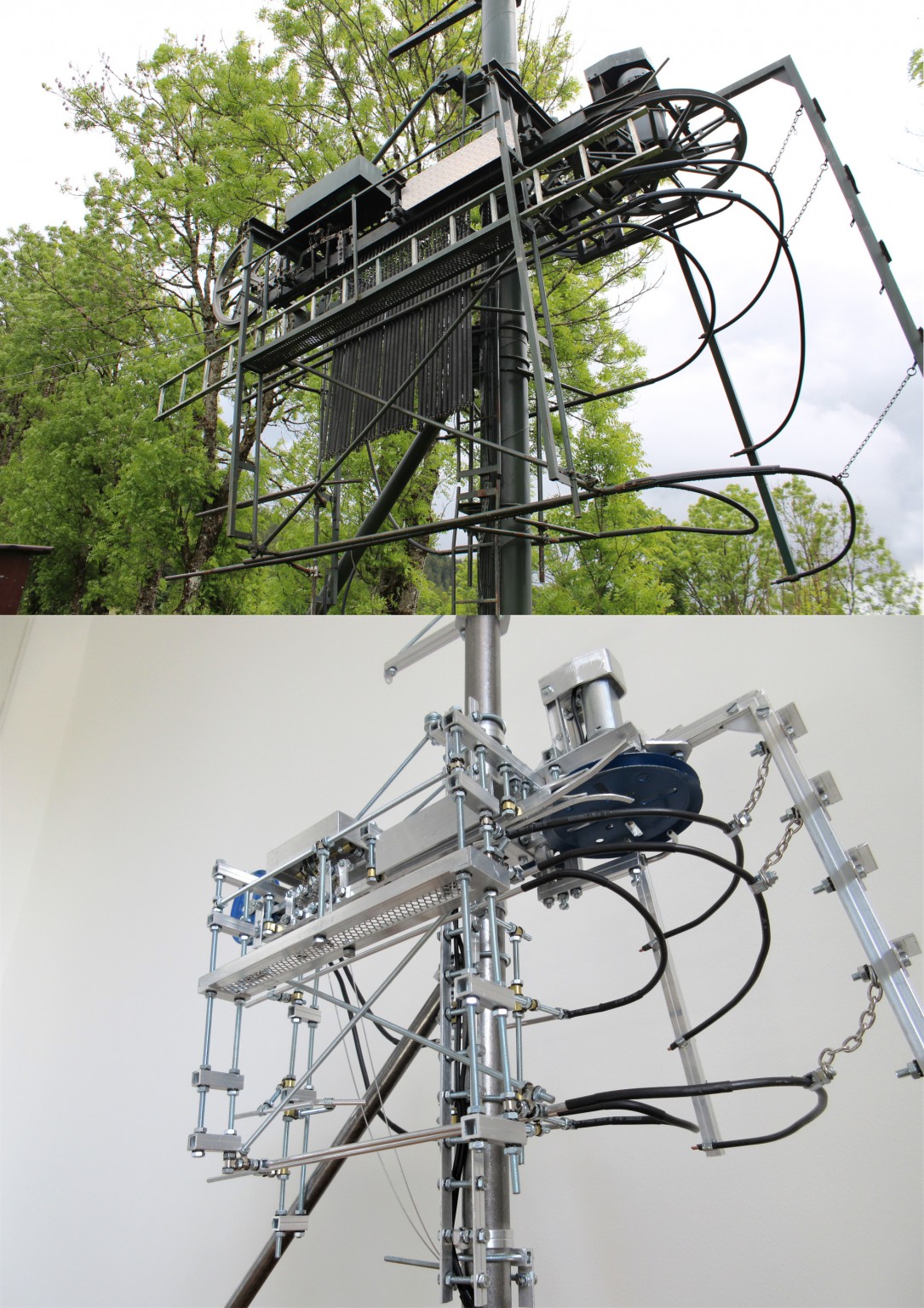

petites vues arrières avec zoom sur les fixations des rails :
Image IPB

Image IPB

Image IPB

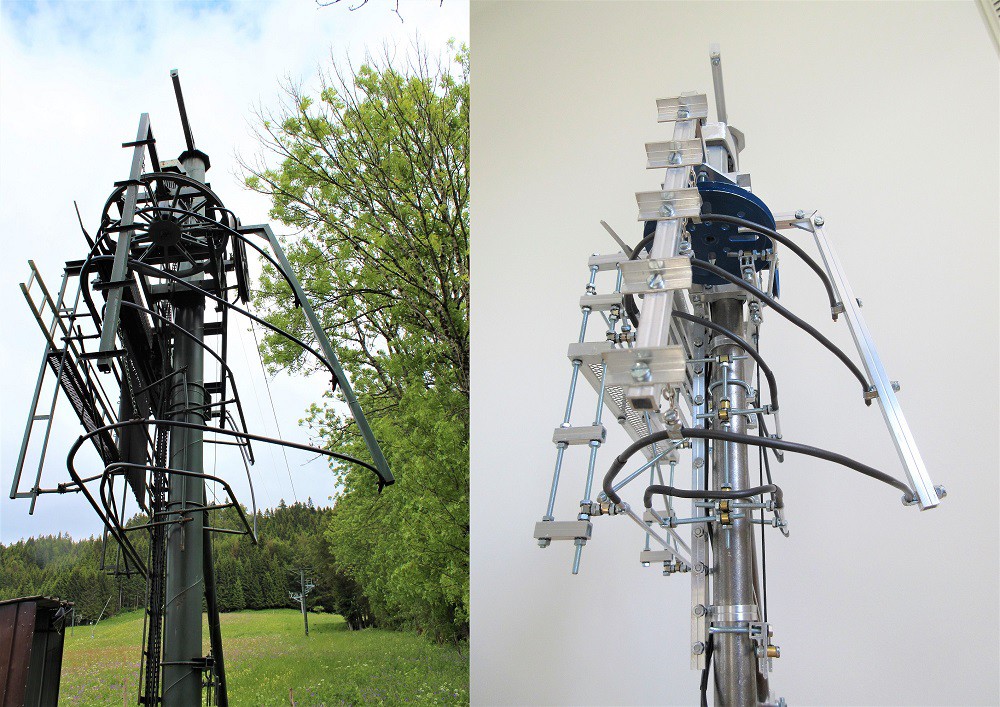

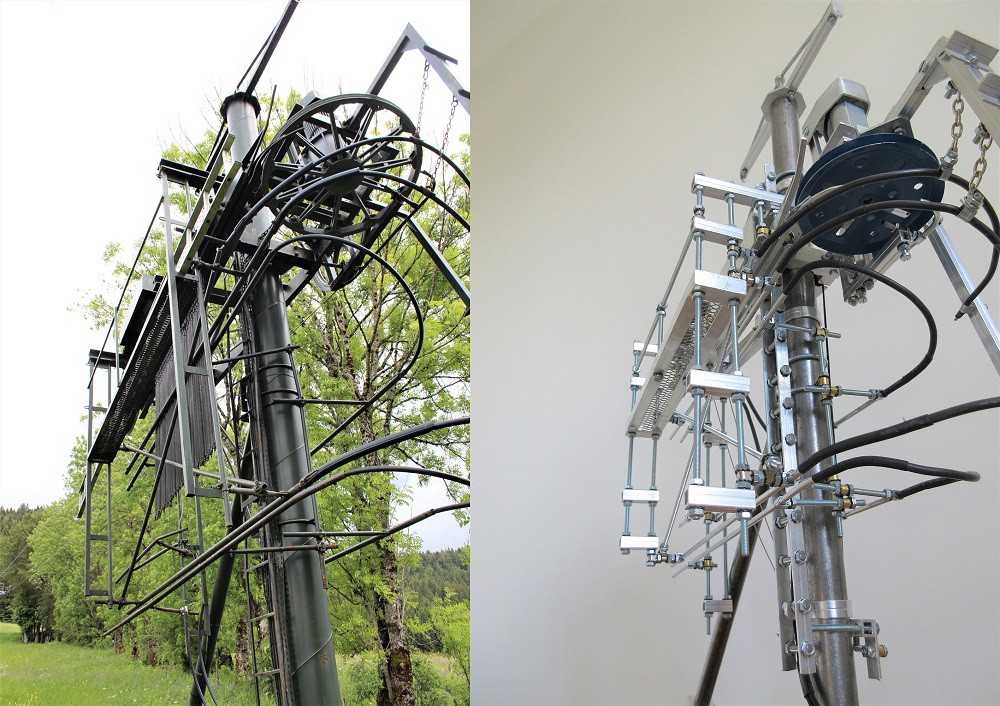

vue de l'autre face :
Image IPB

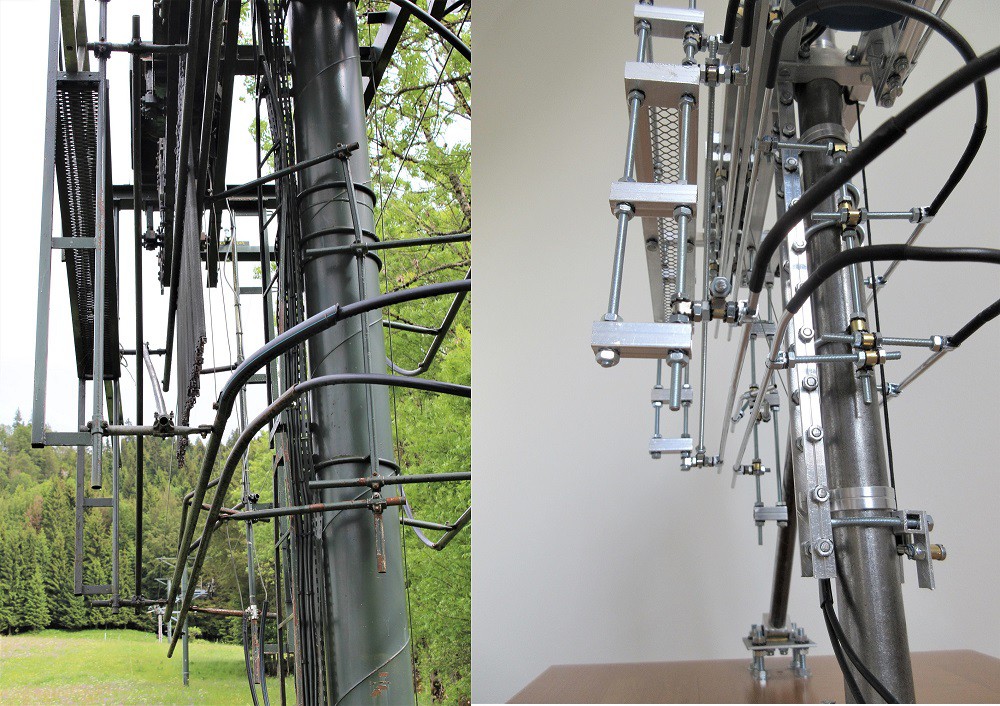

et enfin détail sur le déclencheur, il est non fonctionnel mais il y a tout de même quelques pièces mobiles activables via la poignée à l'arrière du teleski.
Image IPB

n'hésitez pas à me poser des questions pour plus de détails si vous le souhaitez.

A suivre : réalisation d'une perche, poulie flottante, et bien plus tard car je suis assez lent, pylône P1.

A bientôt
22

#2 L'utilisateur est hors-ligne   Snowmax

  • TK de Chariande
  • Groupe : Membres
  • Messages : 17
  • Inscrit(e) : 07-septembre 16

Posté 01 mai 2018 - 21:18

Salut Guile,

Ta gare de départ est magnifique ! je suis heureux de voir une maquette de TKD, il n'en y a pas beaucoup (hélas), et encore moins aussi détaillée bravo !
J'avais aussi essayé de faire un petit TKD, mais le fonctionnement se révèle très dur : problème de réalisation de câble type "boucle parfaite" et perches trop légères pour "accrocher".

Bonne continuation, j'ai hâte de voir une vidéo du TK en action ;)
0

#3 L'utilisateur est en ligne   superrm74

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 515
  • Inscrit(e) : 13-juillet 17

Posté 01 mai 2018 - 21:43

C'est magnifique !!! ;) c'est tout en meccano je suppose ?
Snow is gold, white gold

1er reportage prévu à Prabouré:
-TKE des Crêtes du forez
0

#4 L'utilisateur est hors-ligne   foon

  • TSD4B des Jasseries
  • Voir la galerie
  • Groupe : Membres
  • Messages : 287
  • Inscrit(e) : 13-mai 10

Posté 01 mai 2018 - 23:44

Connaissant un peu l'appareil en question (Et pour cause :rolleyes: ),
je trouve ta reproduction très bien réalisée.
Pourrais-tu nous donner plus de détails sur les pièces utilisée?
Je vois qu'il y a des pièces Meccano, et probablement des profilés en aluminium,
mais la provenance d'autres mériterait des précisions. Merci d'avance
pour ton retour, et félicitations.
0

#5 L'utilisateur est hors-ligne   jacky carlingue

  • TCD12 du Prorel
  • Voir la galerie
  • Groupe : Membres
  • Messages : 746
  • Inscrit(e) : 30-avril 06

Posté 02 mai 2018 - 14:33

Salut
Tout d'abord te souhaiter le bienvenue sur le forum.
Pour un début, le moins que l'on puisse dire c'est que cela commence fort!
Superbe travail, bravo!
Bonne continuation.
JC
0

#6 L'utilisateur est hors-ligne   Pra'z Ropeways

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 572
  • Inscrit(e) : 31-juillet 17

Posté 02 mai 2018 - 17:32

Franchement félicitation pour cette maquette :) !

Et je trouve que les détails sont respectés! :)


Juste une question,tu as utilisés des meccanos en métal pour réalisé cette maquette?

A par ça,très belle reproduction de ce téléski :montagner: ! ;)
A venir de nombreux reportages (voir ma page perso) !

Vive l'Espace Diamant, les Contamines-Montjoie, Hauteluce et Arêches-Beaufort !
0

#7 L'utilisateur est hors-ligne   valcelouis

  • FUN des Marmottes III
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 1 518
  • Inscrit(e) : 23-juin 13

Posté 03 mai 2018 - 12:45

Bonjour et bienvenue :)

Le réalisme est assez bluffant !

Peux-Tu nous mettre une photo du déclencheur de plus près ?

Ce message a été modifié par valcelouis - 03 mai 2018 - 12:46 .

Bonneval-sur-Arc | Bessans | Val Cenis (Lanslevillard / Lanslebourg / Termignon-la-Vanoise / Bramans) | La Norma | Aussois | Valfréjus
0

#8 L'utilisateur est hors-ligne   Kaoz

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 063
  • Inscrit(e) : 10-février 07

Posté 03 mai 2018 - 17:00

La maquette est très jolie et très réaliste !
Bravo !
C'est du très beau boulot !

Reste plus qu'à trouver des poulies à 5 branches ;)
En attente des futurs reportages sur de nombreux téléskis Montagner !
0

#9 L'utilisateur est hors-ligne   Totoldt73

  • TK du Mont-Cenis
  • Groupe : Membres
  • Messages : 35
  • Inscrit(e) : 02-février 15

Posté 03 mai 2018 - 23:12

Juste magnifique !!! :o
Tellement de détails ... :rolleyes:
Tant de détails que j'ai du mal à m'imaginer... quelle taille fait ta maquette ??

En tout cas, c'est époustouflant !!
"Choisissez un travail que vous aimez et vous n'aurez pas à travailler un seul jour de votre vie."
- Confucius
0

#10 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 04 mai 2018 - 18:27

Merci.

Une fois convaincu que je ne pourrai pas garder le caractère débrayable des perches, j'ai au moins voulu rendre certaines parties mobiles du déclencheur. C'est tout de même très simplifié.

Je me suis basé sur les 2 clichés suivants :
Image IPB

L'objectif était que le passage de la perche puisse faire bouger les éléments via le galet de la pince. Malheureusement, la perche étant trop légère par rapport au rappel des différents ressorts (issus de stylos billes), celle-ci préférait sortir du rail plutôt que de faire se lever ou baisser les 2 ciseaux. Donc seconde désillusion: le mouvement du double déclencheur ne sera même pas automatique.

Voulant tout de même profiter des différents éléments fabriqués, j'ai relié les ciseaux à la grande poignée à l'arrière du téléski. en regardant les photos et en suivant les différents câbles, je me suis d'ailleurs dit que cette poignée devait servir pour le déclenchement manuel d'une perche donc finalement ma reproduction ne sera pas trop éloignée.

quelques clichés de plus près ainsi qu'une petite vidéo pour voir le petit mécanisme en action.

Image IPB

Image IPB

Image IPB



Plus qu'à y ajouter une perche en mouvement pour valider tout çà.
7

#11 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 6 670
  • Inscrit(e) : 27-juillet 06

Posté 04 mai 2018 - 23:37

A mon tour de me joindre à ce concert de louanges: remarquable travail, je trouve!
In Ropeways I Trust
0

#12 L'utilisateur est en ligne   superrm74

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 515
  • Inscrit(e) : 13-juillet 17

Posté 05 mai 2018 - 08:08

Ça me rappelle un des téléski de Prabouré... :D
Snow is gold, white gold

1er reportage prévu à Prabouré:
-TKE des Crêtes du forez
0

#13 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 05 mai 2018 - 11:16

Merci à tous pour vos commentaires c'est très motivant pour continuer ce projet.

je vais essayer de répondre à vos différentes interrogations.

Concernant les matériaux et leur provenance, en effet, tout le monde a reconnu les 3 poulies bleus Meccano, çà a été les premiers éléments que j'ai récupéré et la base de ce projet. En revanche ce sont les seuls éléments Meccano, tout le reste vient essentiellement de grande surface de bricolage, a part le moteur qui est un modèle réducté (taux de réduction 231:1) acheté sur internet.

La très nombreuse visserie (tige filetée, vis, écrou, rondelle) est majoritairement du 3mm. il y a du profilé alu plat, carré (7.5mmx7.5mm), différentes cornières alu, du tube alu 3mm, du tube acier 10mm et 25mm, du câble électricien noir 2.5mm² et beaucoup de dominos électricien coupés en 2 pour pouvoir relier perpendiculairement 2 tiges filetées par exemple. Il y a aussi un peu de récupération diverse : chainettes provenant de petit bijou fantaisie, ressort stylo bille, ...

Le câble entre le déclencheur et la poignée arrière est du fil d'acier gainé que l'on trouve au rayon pêche de grande surface de sport. J'en ai beaucoup utilisé pour la poulie flottante que je vous présenterai dès qu'elle sera finalisée.

Autre élément qui m'a été très utile est ... ce forum, j'y ai trouvé beaucoup d'astuces et d'inspiration.

Pour les dimensions, cela fait environ 50cm de haut et 40cm de large.

Cette remontée restera à l'intérieur, je n'ai pas prévu de l'installer dans le jardin qui de toutes façons est totalement plat.
3

#14 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 16 mai 2018 - 22:14

*
MESSAGE POPULAIRE !

suite de la présentation : la perche.

sur ce modèle de téléski, il s'agit de perches débrayables et télescopiques.

je me suis appuyé sur cet article (https://www.remontee...ent_rm/tk_2.php) de ce forum pour tout d'abord comprendre le fonctionnement et ensuite tenter de reproduire une perche assez fidèlement.

Longtemps j'ai cru pouvoir reproduire la fonctionnalité du débrayage et la perche a donc été réfléchie pour le permettre. J'ai essayé d'y mettre tous les éléments, on y retrouve donc :
l'attache débrayable à base d'un domino d'électricien,
le levier et les anneaux de sustente
le ressort freiné ... qui en fait n'est pas freiné : c'est juste un ressort dans mon cas
la canne télescopique .. qui en fait est réellement télescopique
la sellette : il s'agit d'une rondelle en plastique qui je trouve a la bonne forme. Le soucis est que je n'en n'ai que 5 et que je ne me rappelle plus du tout où j'avais récupérer çà.

quelques petits clichés comparatifs:
Image IPB

Image IPB

Et deux photos de détails:
Image IPB

Image IPB


Pour revenir sur la fonctionnalité télescopique, au début je comptais faire coulisser de la corde à piano de 2mm dans du tube alu de 3 mm, le soucis état que je ne voyais pas comment faire le rappel. j'ai donc opté pour une autre solution : j'ai utilisé du fil élastique de 2mm vendu en mercerie au mètre et garder le tube alu extérieur de 3mm. L'effet est plutôt pas mal je trouve. j'ai essayé de filmer un essai :




Ce proto étant validé il ne me reste plus qu'à le reproduire quelques fois, mais j'avoue ne pas être trop motivé par cette tâche et préfère avancer sur d'autres points : en particulier la poulie flottante qui sera le sujet du prochain post.
14

#15 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 6 670
  • Inscrit(e) : 27-juillet 06

Posté 17 mai 2018 - 17:56

Alors là, chapeau bas!
In Ropeways I Trust
0

#16 L'utilisateur est en ligne   superrm74

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 515
  • Inscrit(e) : 13-juillet 17

Posté 17 mai 2018 - 18:06

Alors là je n'ai jamais vu ça !!! C'EST MAGNIFIQUE !!! Débrayable en plus ! :blink: *
Là chapeau :yahoo: J'ai hate de voir ce que donne la poulie flottante ;)
Snow is gold, white gold

1er reportage prévu à Prabouré:
-TKE des Crêtes du forez
0

#17 L'utilisateur est hors-ligne   valcelouis

  • FUN des Marmottes III
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 1 518
  • Inscrit(e) : 23-juin 13

Posté 17 mai 2018 - 18:11

Très beau.

L'arc boutement du domino à cette échelle suffit pour l'adhérence de la pince sur le câble, par exemple pour passer dans les différentes poulies ?

:)
Bonneval-sur-Arc | Bessans | Val Cenis (Lanslevillard / Lanslebourg / Termignon-la-Vanoise / Bramans) | La Norma | Aussois | Valfréjus
0

#18 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 17 mai 2018 - 22:45

Merci à tous, mais je tiens à bien rappeler comme je l'ai dit dès le premier post, au risque de vous décevoir, que même si c'était mon souhait de départ, les perches ne sont finalement pas débrayables. :(
Quand je disais que sur ce modèle de téléski, il s'agit de perches débrayables et télescopiques je parlais de l'original et non de ma reproduction.


D'ailleurs, sur la photo de détail du haut de la perche on voit bien qu'il y a 2 vis sur le domino : une, à gauche, pour maintenir le levier et celle de droite pour fixer le domino sur la ligne.

En fait, quand j'enlève cette seconde vis, la perche tient bien grâce à l'arc-boutement sur le câble. la perche passe bien la poulie flottante. Je n'ai pas encore de pylône fonctionnel donc aucune poulie intermédiaire entre les 2 gares pour tester d'autres passages de poulie.


Ensuite, la perche arrive en gare, fait bien le tour de la grande roue motrice, et le galet vient bien se positionner sur le rail de la gare pour relever la perche qui se débraye bien, elle avance de quelques centimètres puis c'est tout, en fait la perche ne descend pas jusqu'au bout du rail de la gare. Je pense que mon rail n'est pas assez incliné vers le bas (et çà je ne peux plus le changer maintenant) et que la perche est peut-être trop légère. En plus, et surtout, il y a trop de frottement car mon galet de la perche (item n°4 sur la deuxième photo de comparaison) est un bout de plastique fixe sur la vis qui frotte sur le rail et non un roulement ( trop petit à cette échelle)

Donc la solution est de remettre la vis de fixation de la perche pour pincer le câble et on revient à un teleski fixe malheureusement. Mais j'avoue m'en satisfaire pour le moment.
0

#19 L'utilisateur est en ligne   superrm74

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 515
  • Inscrit(e) : 13-juillet 17

Posté 18 mai 2018 - 18:49

Essaie de mettre sur ton rail du savon ou de l'huile ;)
Snow is gold, white gold

1er reportage prévu à Prabouré:
-TKE des Crêtes du forez
0

#20 L'utilisateur est hors-ligne   Guile

  • TK de la Boule de Gomme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 8
  • Inscrit(e) : 01-mai 18

Posté 28 mai 2018 - 19:44

*
MESSAGE POPULAIRE !

Pour la poulie, je me suis également appuyé sur les clichés que je suis allé faire sur place.

Le grand intérêt de faire la miniature d'un téléski est de comprendre le fonctionnement de cette machine qui pour moi jusqu'à là ne me permettait juste qu'à me monter en haut d'une piste. Je regarde désormais d'un autre œil toutes ces remontées.

Pour en revenir à la reproduction de la poulie, la conception et matériaux sont les mêmes que pour la gare : poulie Meccano, visserie en 3mm, divers profilé alu et fil d'acier gainé.

Ci-dessous les clichés de comparaison réel/maquette.

Image IPB


Image IPB


Pas toujours très simple de retrouver les mêmes angles de vues sur la reproduction :

Image IPB


Image IPB


détail sur les poulies maisons à bases de profilé carré et rondelles :

Image IPB



J'ai eu quelques soucis avec la perche qui venait se bloquer de temps en temps, avec quelques petits réglages supplémentaires au niveau des câbles de tension tout s'est réglé.

Petit bonus avec la vidéo du passage de la perche dans la poulie. Il s'agit d'un montage temporaire donc tous les câbles ne sont pas forcément réglés finement.




Pour information, c'est à la vitesse maximale du régulateur. Vous en pensez quoi ? c'est assez rapide ? Trop rapide ? j'ai un peu de mal à me rendre compte.

J'ai donc la gare, la poulie, la ligne avec une perche, on peut alors s'attaquer au premier pylône. Là en revanche, il n'est pas terminé, et je ne sais pas si je l'ai déjà dit mais je suis très lent dans la conception/fabrication, donc il va falloir patienter. Pour garder cette discussion toujours active, je n'attendrai pas que le pylône soit terminé pour le présenter mais je vous ferai suivre pas à pas sa réalisation.
15
