Bonjour, je vous propose un reportage sur le téléski d'Héry.

Image IPB

Au sommaire de ce reportage :

  • Héry-sur-Ugine
  • Le téléski d'Héry, un appareil consacré aux débutants
  • Ligne et infrastructures du téléski d'Héry
  • Le téléski d'Héry, un téléski parfait pour les débutants


1. Héry-sur-Ugine

Héry-sur-Ugine est un petit village situé à 928 mètres d'altitude, au nord-est d'Ugine, sur la rive droite de la gorge creusée par le torrent de l'Arly. Ce petit village possède une station de ski sur les alpages des Rafforts. Elle possède deux téléskis et quatre pistes (une verte, une bleue, une rouge, une noire).

Image IPB
^^ Découvrez une présentation plus détaillée de la station en cliquant sur le logo ^^


2. Le téléski d'Héry, un appareil consacré aux débutants

Le téléski d'Héry a été construit en 1972 par le constructeur français Duport à la même date que le téléski des Rafforts construit lui par Montagner. Il permet aux débutants (en particulier d'Ugine) de s'initier facilement aux pratiques de la glisse grâce à la courte piste verte qui le longe sur sa gauche. A noter qu'il est par conséquent très lent. Ce téléski est facilement démontable comme les autres téléskis fixes Duport construits à cette époque.

Image IPB
Le téléski des Rafforts. Pour accéder à son reportage, cliquez sur l'image ci-dessus.


Les photos ont été prises le 04 mars 2018 et le 03 mars 2019.

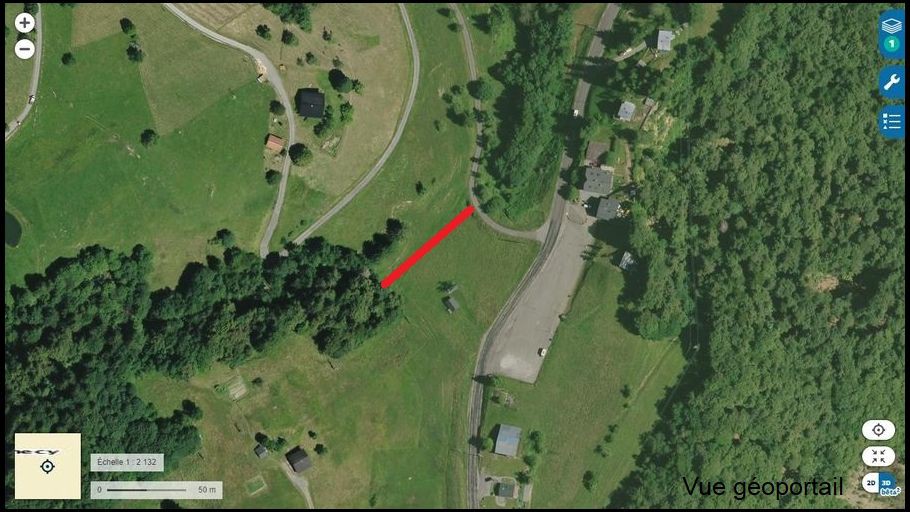

Situation sur Géoportail (tracé du téléski en rouge)

Image IPB

Les caractéristiques des installations

Caractéristiques Administratives
  • TKF-Téléski à perches fixes : Héry
  • Maître d’œuvre : Cetarm 73
  • Exploitant : Régie municipale des Rafforts Héry-sur-Ugine
  • Constructeur : Duport
  • Année de construction : 1972

Caractéristiques d’Exploitation
  • Saison d'exploitation : Hiver
  • Capacité : 1 personne
  • Débit : 280 personnes/heure

Caractéristiques géographiques :
  • Altitude gare aval : 918 m
  • Altitude gare amont : 936 m
  • Dénivelée : 18 m
  • Longueur : 70 m
  • Pente moyenne : 26 %

Caractéristiques Techniques
  • Type de gare aval : Motrice fixe légère Duport
  • Type de gare amont : Poulie flottante
  • Gare motrice : Aval
  • Gare tension : Amont
  • Type de tension : Contrepoids
  • Sens de montée : Gauche
  • Embarquement : Dans le sens de la ligne
  • Nombre de pylônes : 1
  • Nombre de véhicules : 7


3. Ligne et infrastructures du téléski d'Héry

La gare aval

Située à proximité de celle du téléski des Rafforts au niveau du front de neige de la station, il s'agit d'une gare motrice fixe assurant le mouvement du câble grâce à un moteur électrique asynchrone de 15 kW. L'embarquement s'effectue juste après la gare. A noter que l'exploitation s'effectue complètement en autonomie du fait de l'absence d'une cabane de vigie. Pour compenser cette absence, la gare aval dispose d'un arrêt d'urgence libre service semblable à ceux que l'on peut trouver au niveau des gares amont des téléskis.

Image IPB

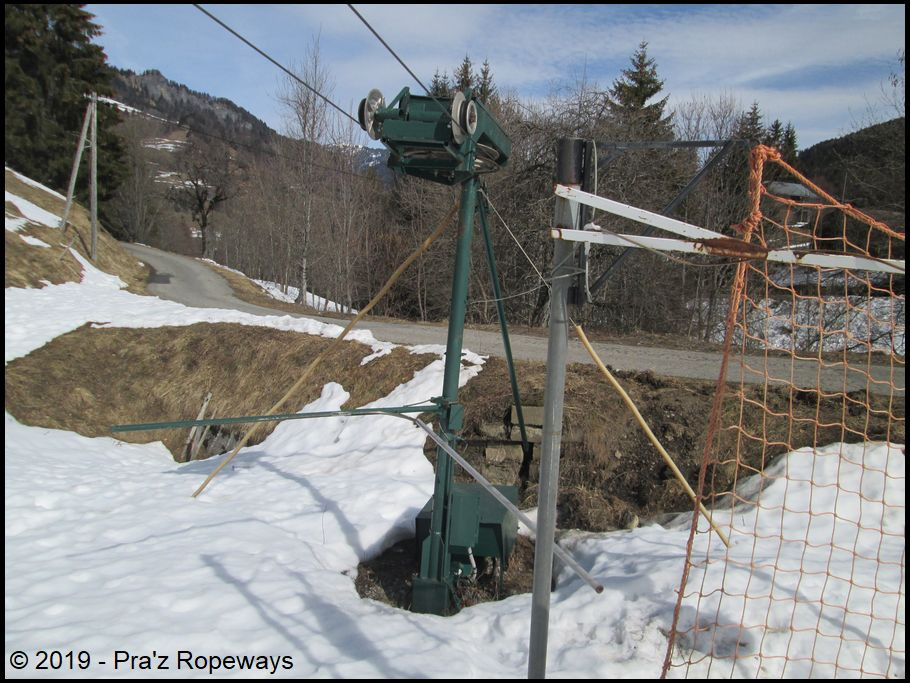

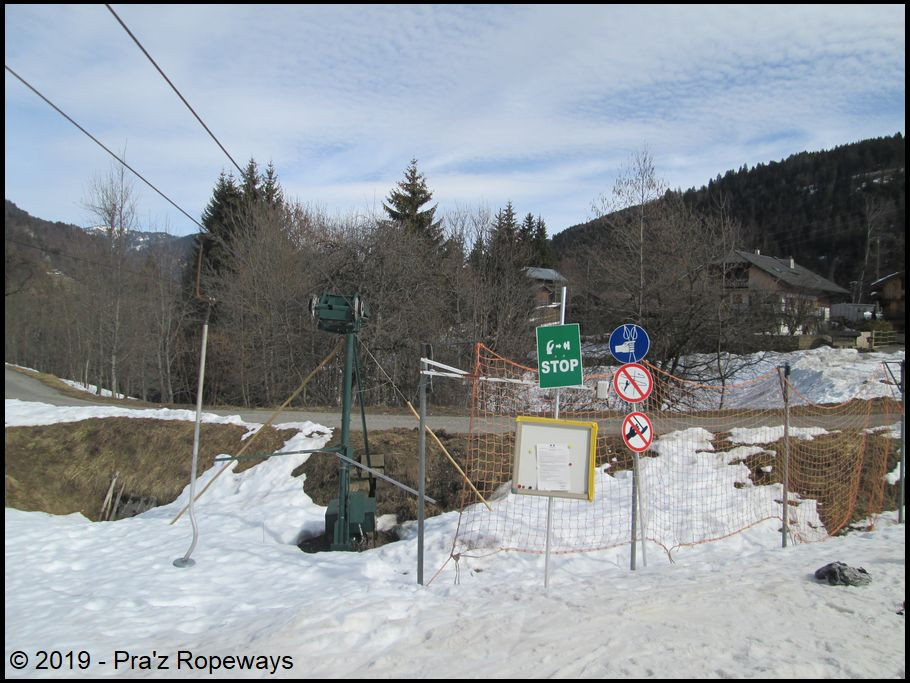

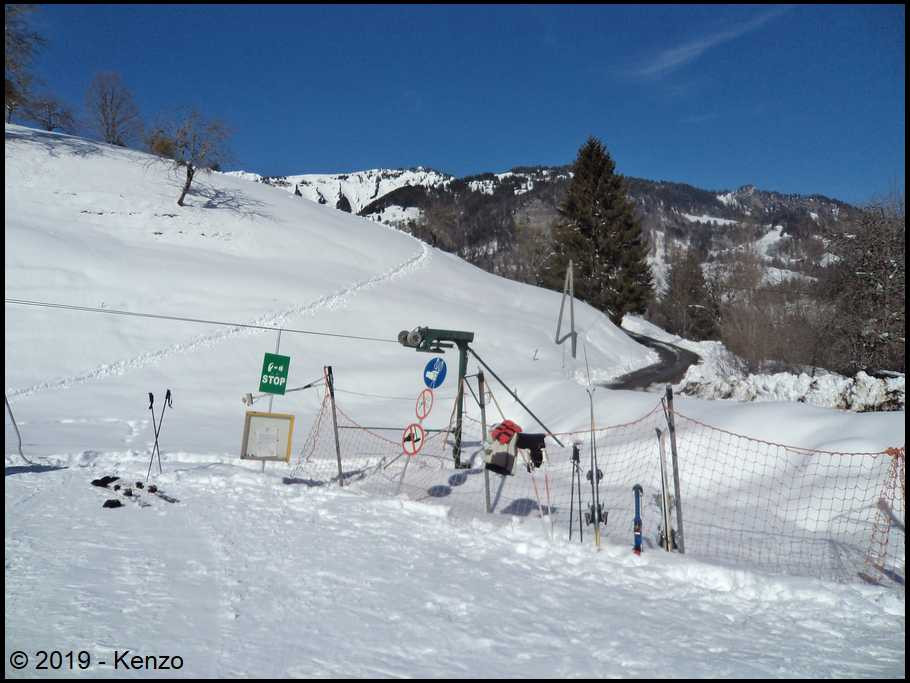

Vue d'ensemble de la gare aval.

Image IPB
Vue de côté.

Image IPB
Vue de plus près.

Image IPB
Vue de face.


La mise en mouvement du câble est assurée en gare aval par un moteur électrique logé dans un caisson situé au pied la gare. La transmission du mouvement à la poulie motrice est réalisée par des cardans qui grimpent vers la poulie motrice dans le pied de la gare aval.

Image IPB

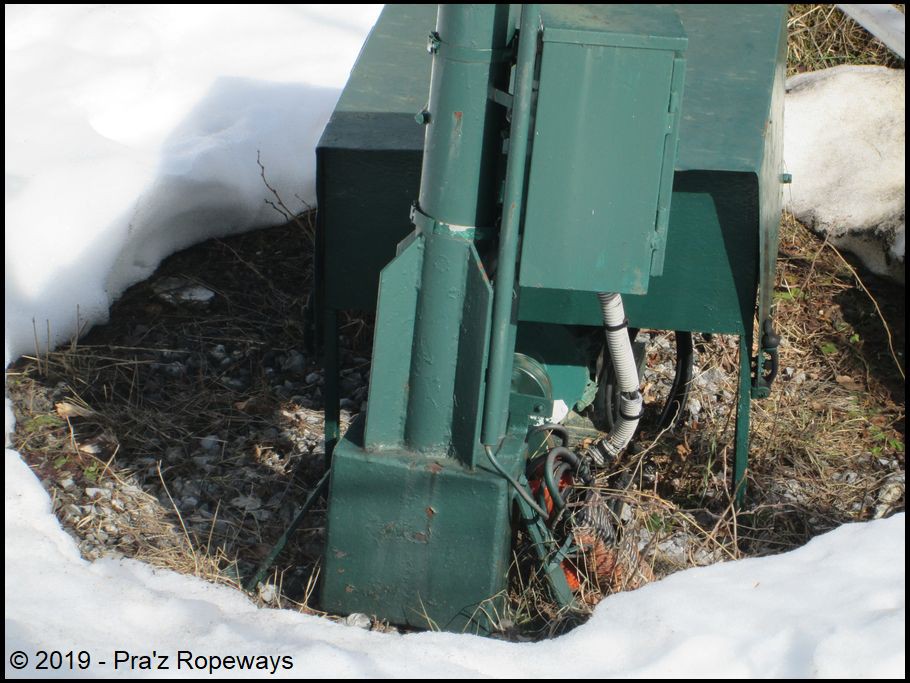

Le caisson qui abrite le moteur.

Image IPB

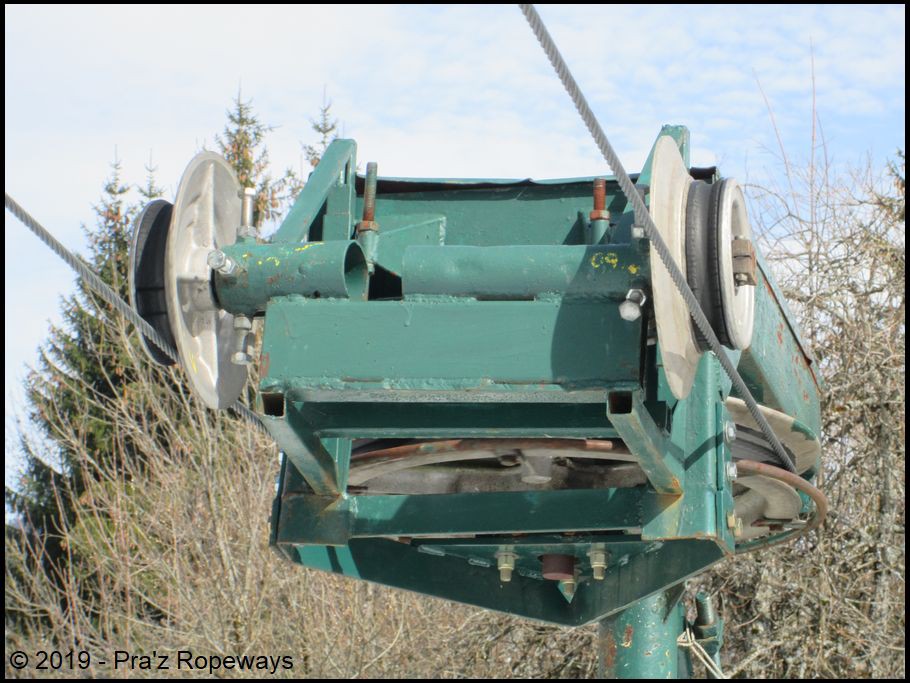

La poulie motrice.


La ligne

La ligne est très courte et plate. Elle possède 1 pylône sous la forme d'un portique facilement démontable.

Caractéristiques de la ligne

  • P1 : S (Galet de dérivation du brin montant)/S (Galet de dérivation du brin descendant)


Image IPB

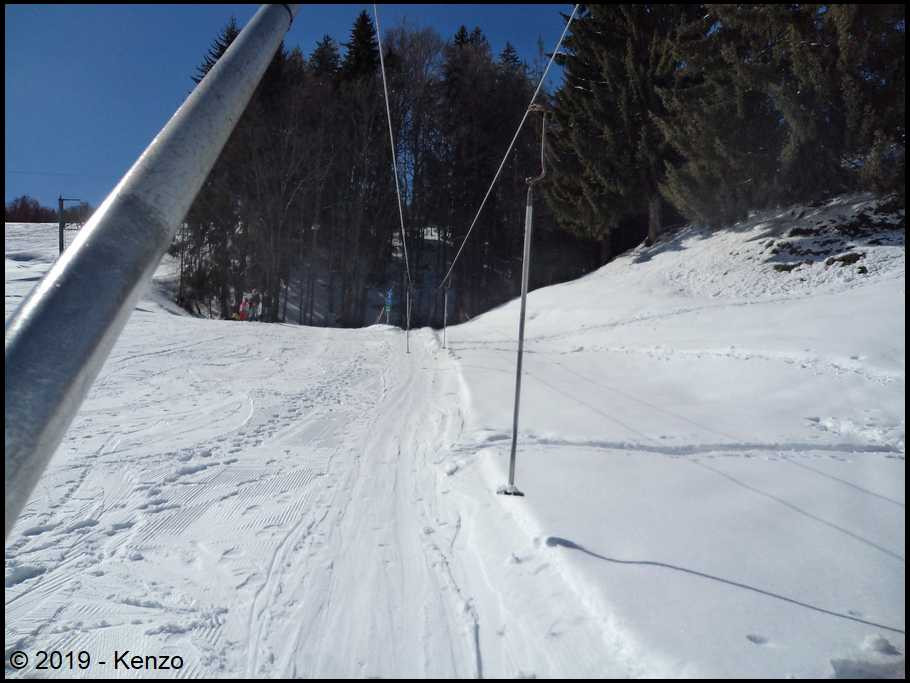

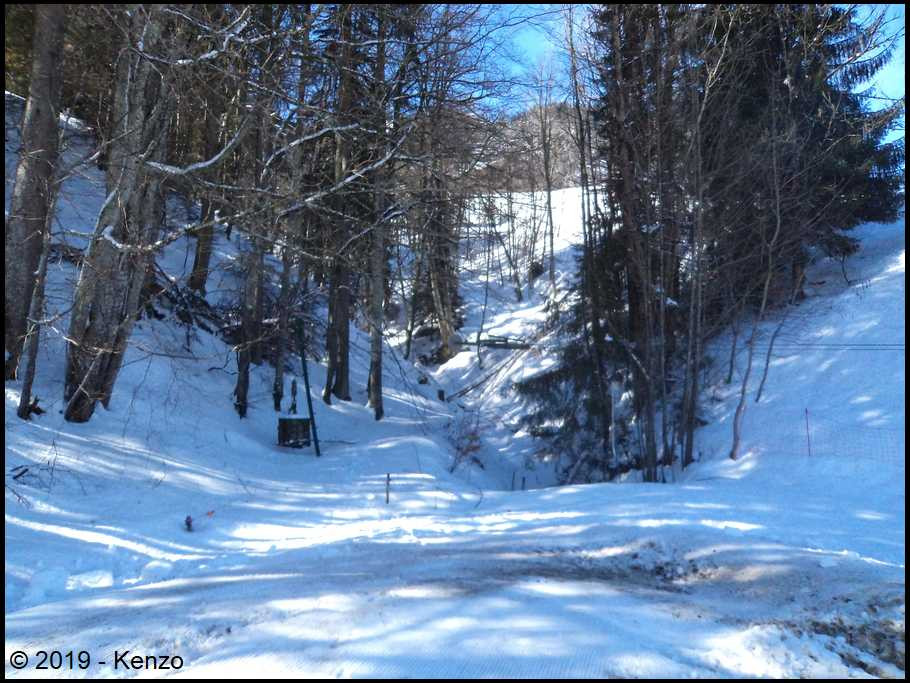

La ligne dans l'ensemble.

Image IPB

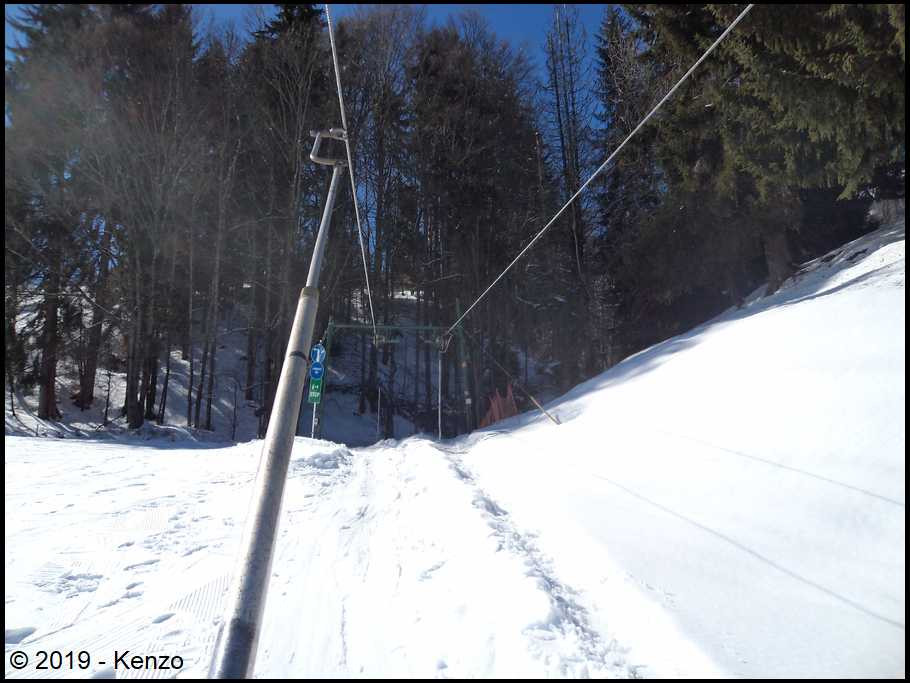

On s'approche du pylône 1.

Image IPB

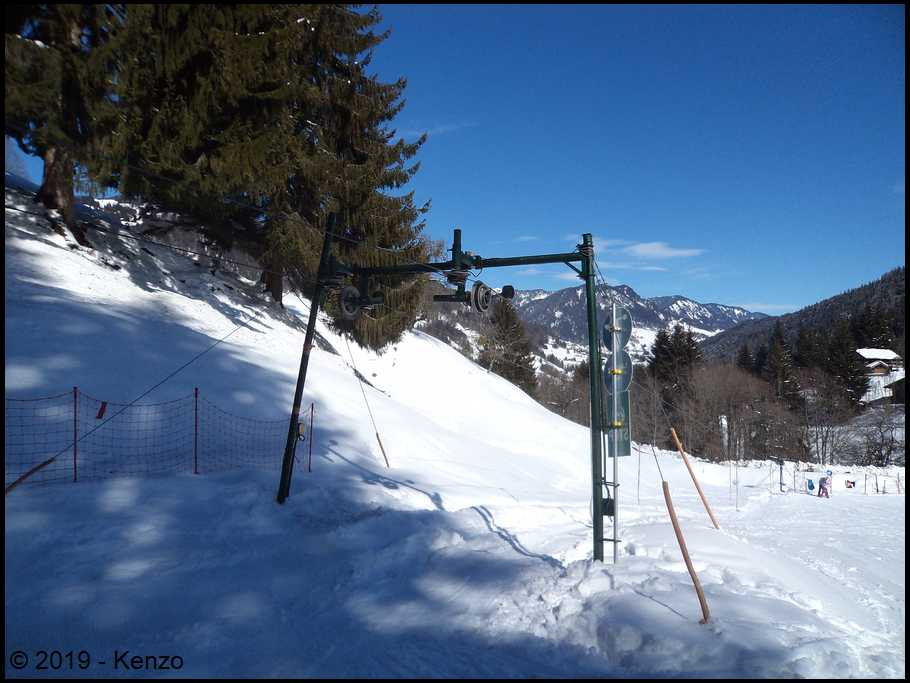

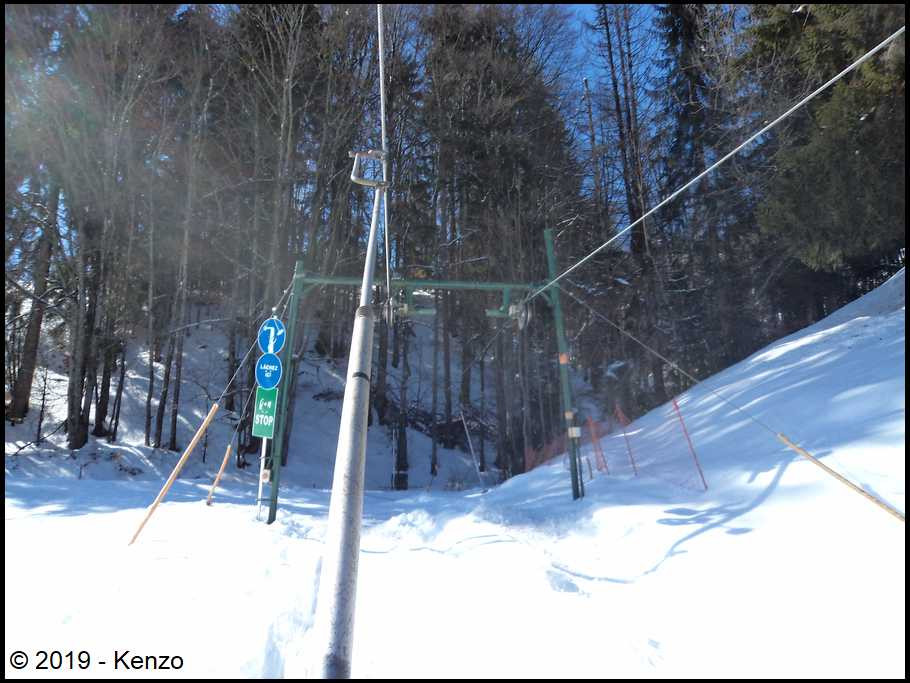

Le pylône 1.

Image IPB
Vue de derrière.

Image IPB

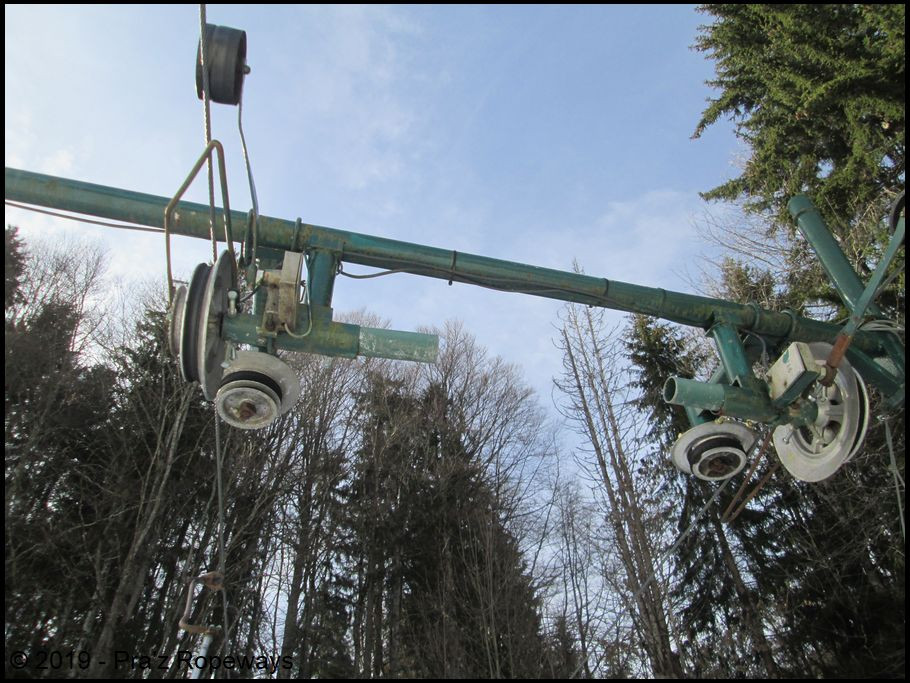

Les poulies du pylône.


La gare amont

Il s'agit d'une poulie flottante très discrète classique de chez Duport. La tension est assurée grâce à un contrepoids. Ce contrepoids est relié à la poulie flottante via un câble qui est dévié par une petite poulie retenue par un poussard tubulaire, fixé quant à lui par des haubans.

Image IPB

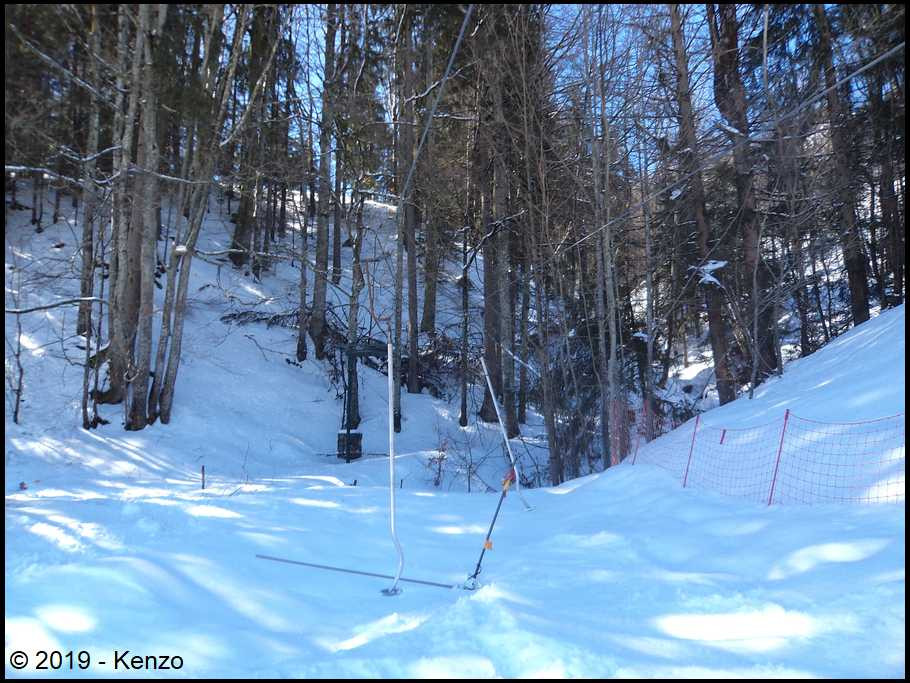

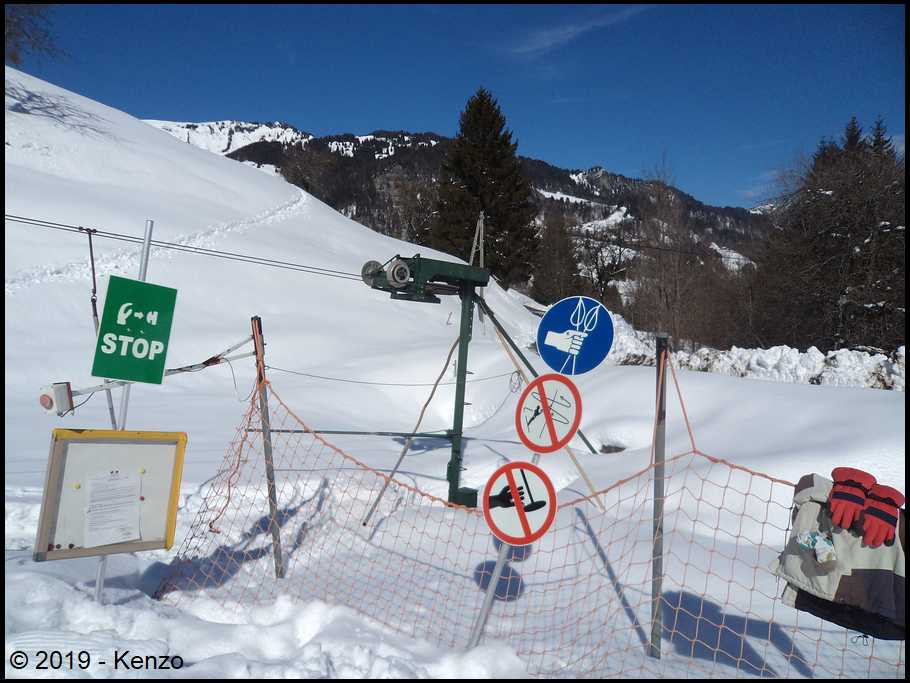

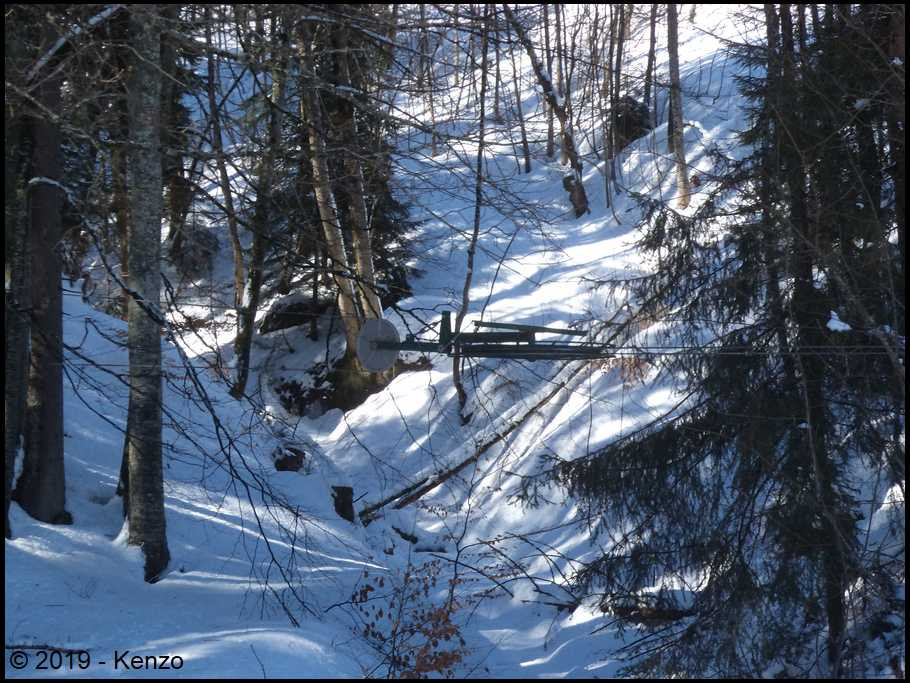

La gare amont dans son environnement.

Image IPB
Vue de côté.

Image IPB
Vue de plus près.

Image IPB
La poulie flottante.



5. Le téléski d'Héry, un téléski parfait pour les débutants

Le téléski d'Héry permet aux débutants de s'initier aux pratiques de la glisse. Il joue encore son rôle de téléski pour débutants et n'est pas du tout à bout de souffle malgré son grand âge. Cependant la faible altitude ne joue pas en faveur de l'enneigement de la station qui peut être certaines années très limite dès le début du mois de mars, ce qui fait que l'avenir de la station de ski d'Héry-sur-Ugine et donc du téléski d'Héry est incertain.


Ainsi se termine ce reportage.
Merci de l'avoir lu et à bientôt.

Je tiens à remercier Kenzo pour la bannière et pour ses photos.

Bannière : Kenzo
Photos : Kenzo & Pra'z Ropeways
Texte et mise en page : Pra'z Ropeways
