TKF B - Mont Orignal Poma / Samson - 1974

#1 L'utilisateur est hors-ligne   Penseur

  • TCD12 du Prorel
  • Voir la galerie
  • Groupe : Membres
  • Messages : 778
  • Inscrit(e) : 23-mai 11

Posté 25 avril 2018 - 01:28



Image IPB



Le Mont Orignal


Image IPB
^^^^cliquez sur l'image pour voir la présentation^^^^



Le téléski B :

Ce téléski simple a été construit pour fonction première de desservir la pente école. Parmi ses caractéristiques, que sa longueur de près de 500 mètres est plutôt impressionnante pour une piste d’apprentissage.

Un élément intéressant à noter est que selon le site web skilifts.org, cette remontées aurait été construite originalement par les Industries Samson. Ceci semble logique puisque la remontée principale commandé a été construite, par ce constructeur québécois. De plus, lorsque nous parcourons la ligne, l’oeil averti permet de détecter certaines caractéristiques propres aux Industries Samson. À cet effet, certains pylônes, supports de balanciers, balanciers et galets sont de Samson.

Outre ces éléments, la station motrice, la station de retour, certains balanciers, galets et perches sont bel et bien de Poma. Ceci permet donc de penser ce téléski aurait subi une rénovation majeure entreprise par Poma. Il s’agit donc d’un appareil hybride Poma/Samson.

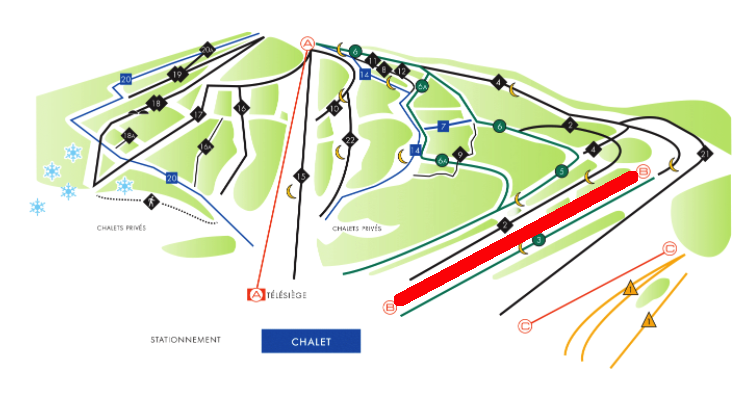

La localisation de l'appareil sur la carte des pistes:

Image IPB



Les caractéristiques techniques de l'appareil:

* Caractéristiques administratives :
TKF- B
Exploitant : Coopérative de Solidarité du Mont Orignal
Conception originale: Industries Samson
Constructeur & rénovation majeure : Poma
Année de construction : 1974

* Caractéristiques d’exploitation :
Saison d’exploitation : Hiver
Vitesse : Env. 2 m/s
Durée du parcours : 4 minutes
Débit : Env. 350 p/h
Capacité : 1 Personnes

* Caractéristiques géodésiques :
Altitude gare aval : 370 mètres
Altitude gare amont : 445 mètres
Dénivelé : 75 mètres
Longueur : 470 mètres

* Caractéristiques techniques :
Gare aval : Motrice
Gare amont : Régulation de la tension
Type de tension : Contrepoids
Nombre de pylônes : 7
Sens de la ligne : Droite

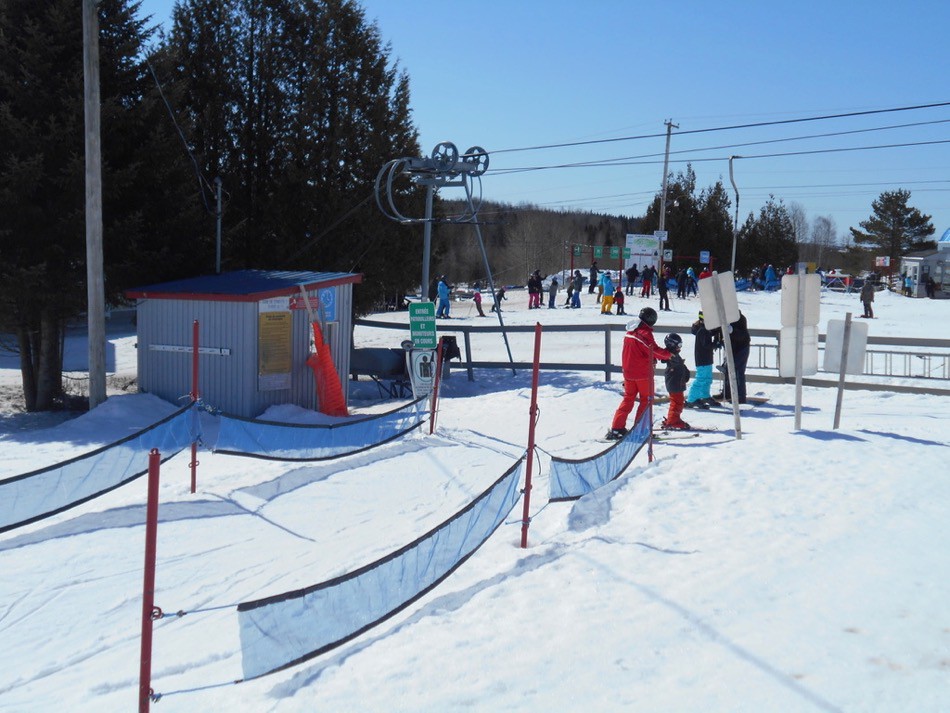

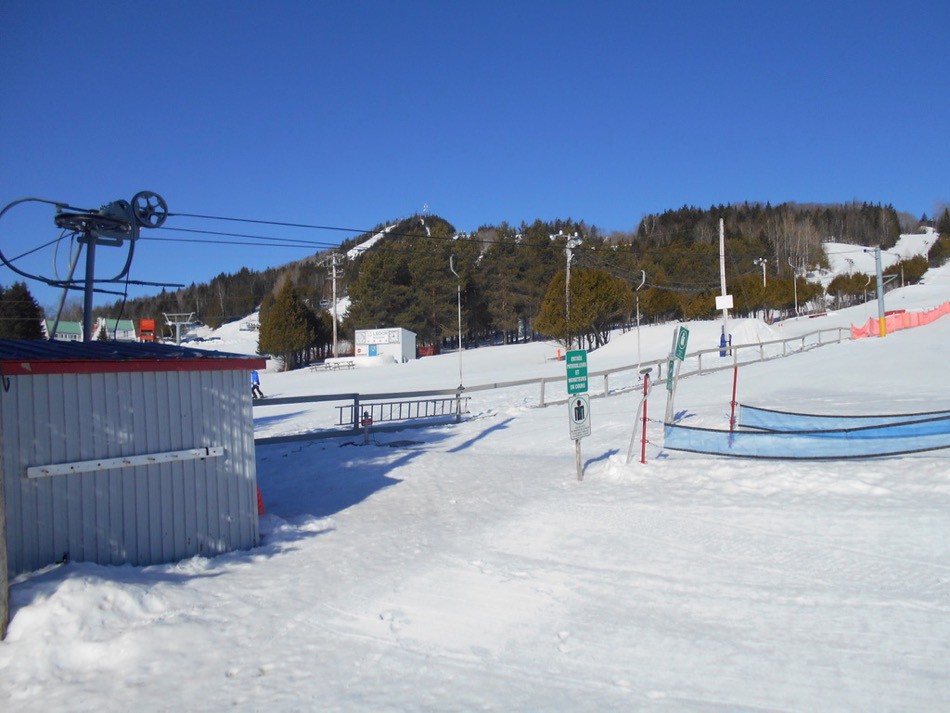

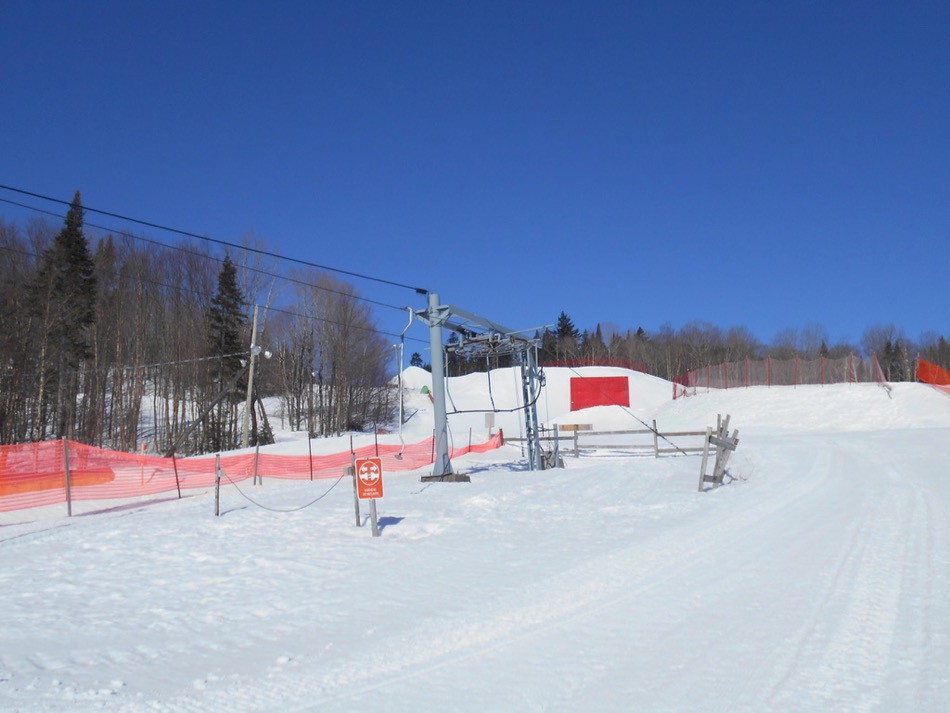

La gare aval :

Image IPB

Image IPB

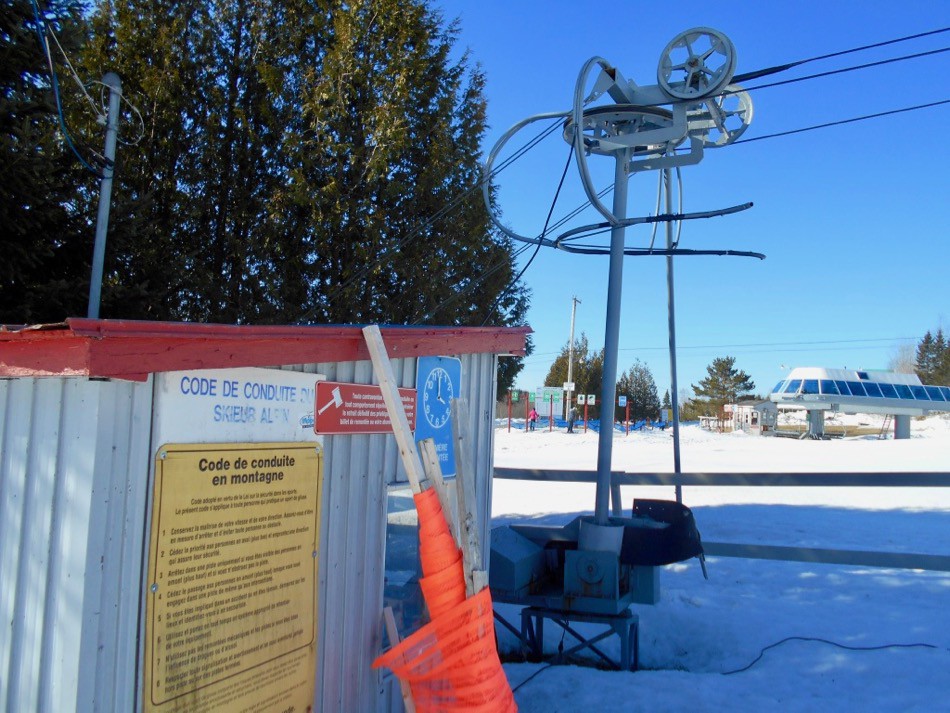

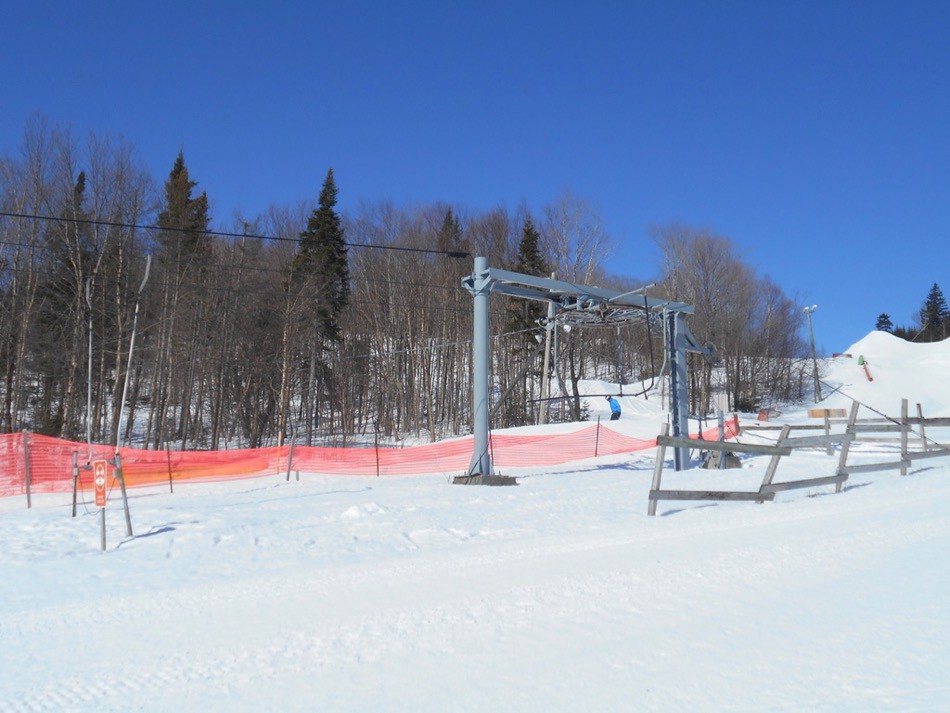

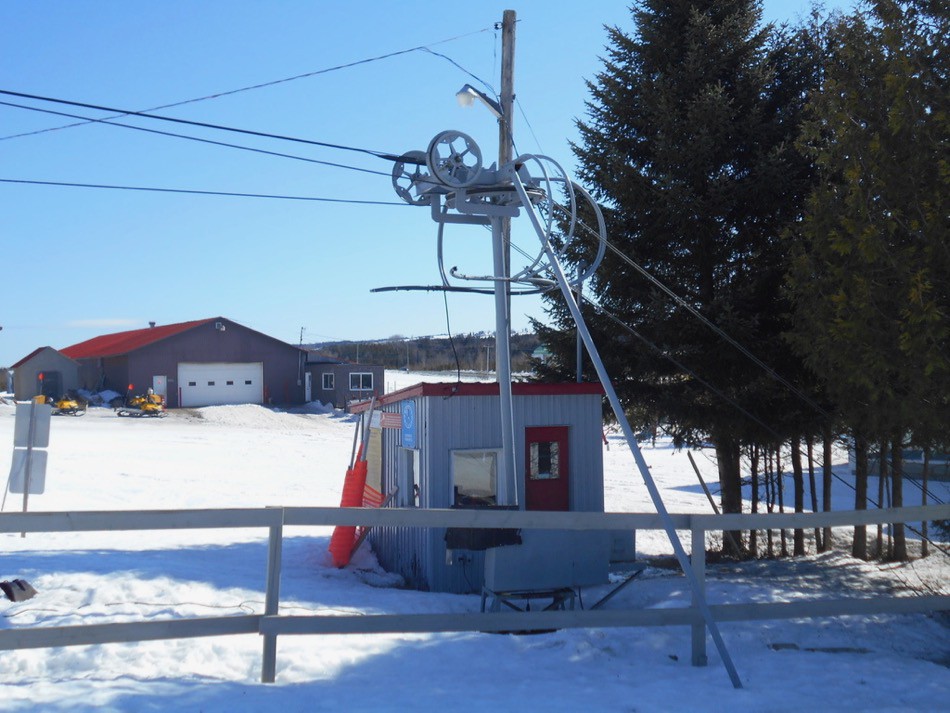

La station motrice : 1c / 1c

Image IPB

Image IPB


Les consignes :

Image IPB

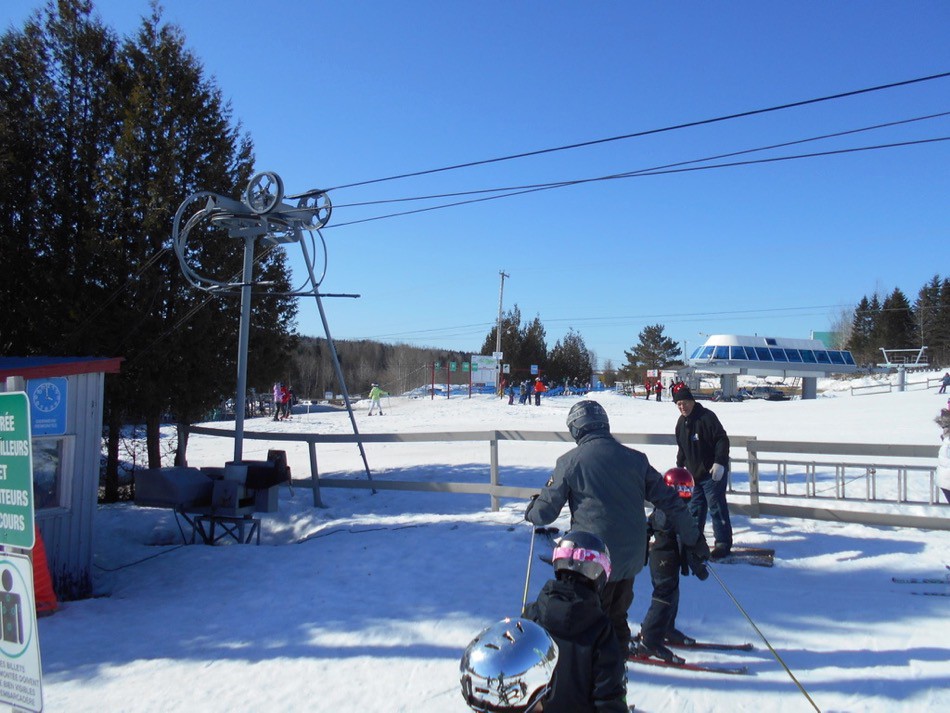

La file :

Image IPB

Image IPB

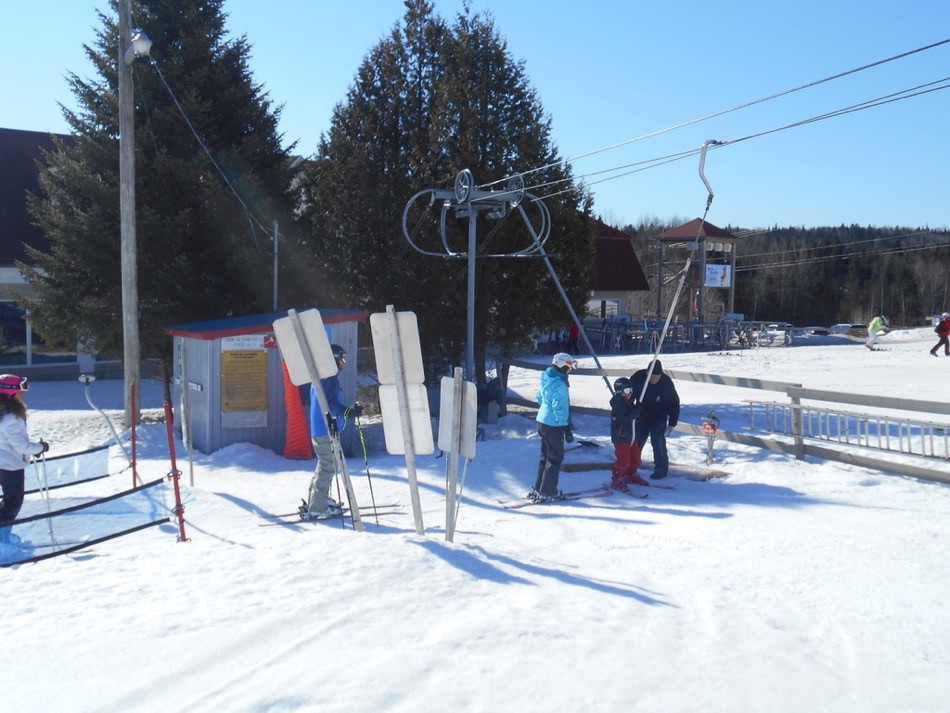

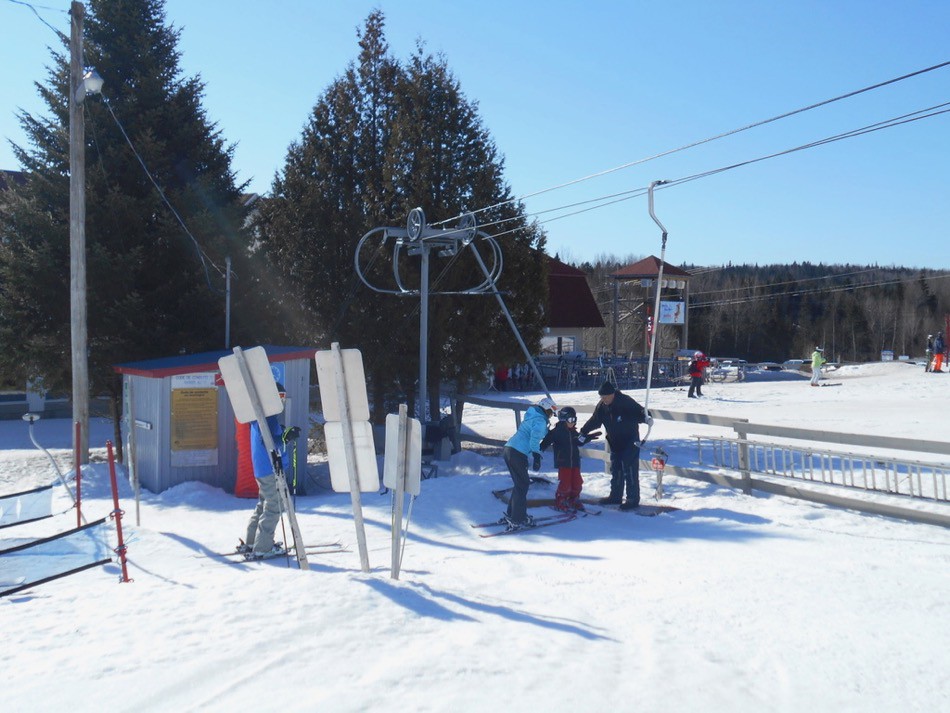

L’embarcadère :

Image IPB

Image IPB

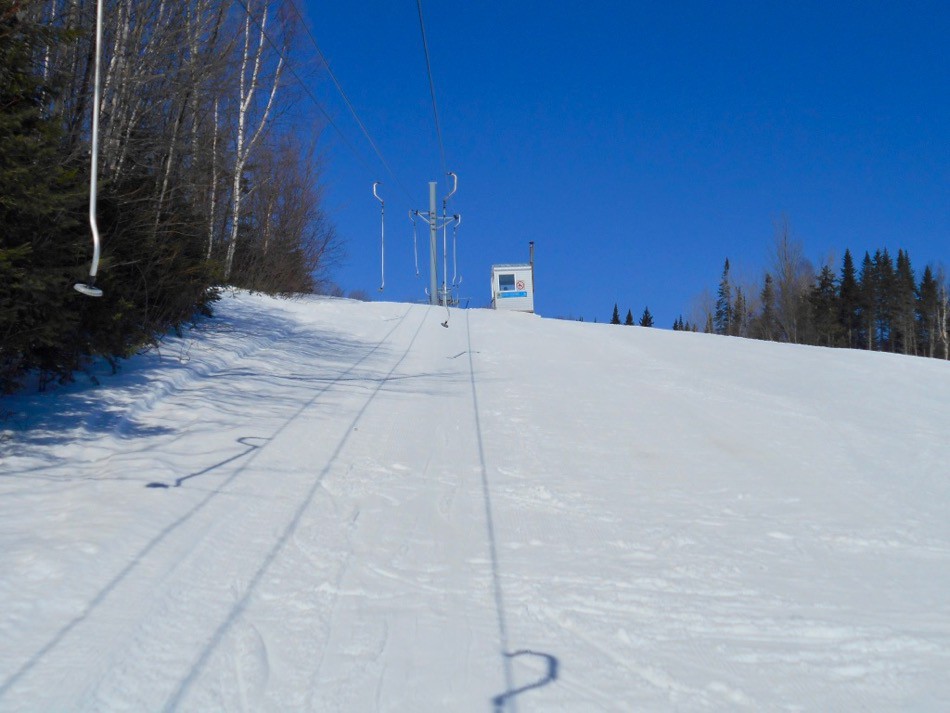

La Ligne :

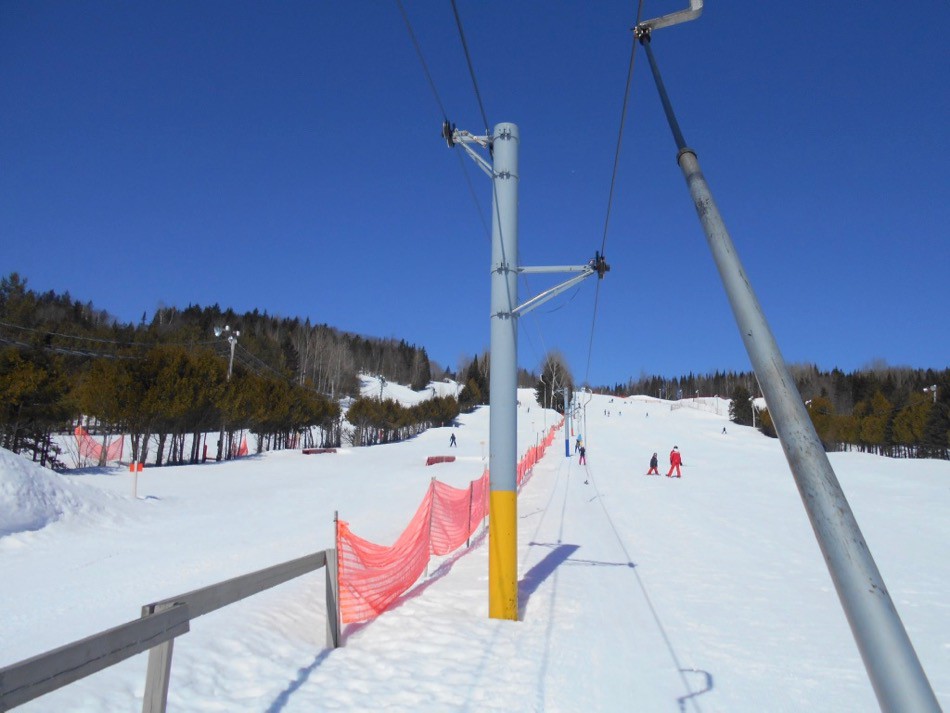

P1 - jaune 2s/2s Pylône, balanciers et galets Poma :

Image IPB

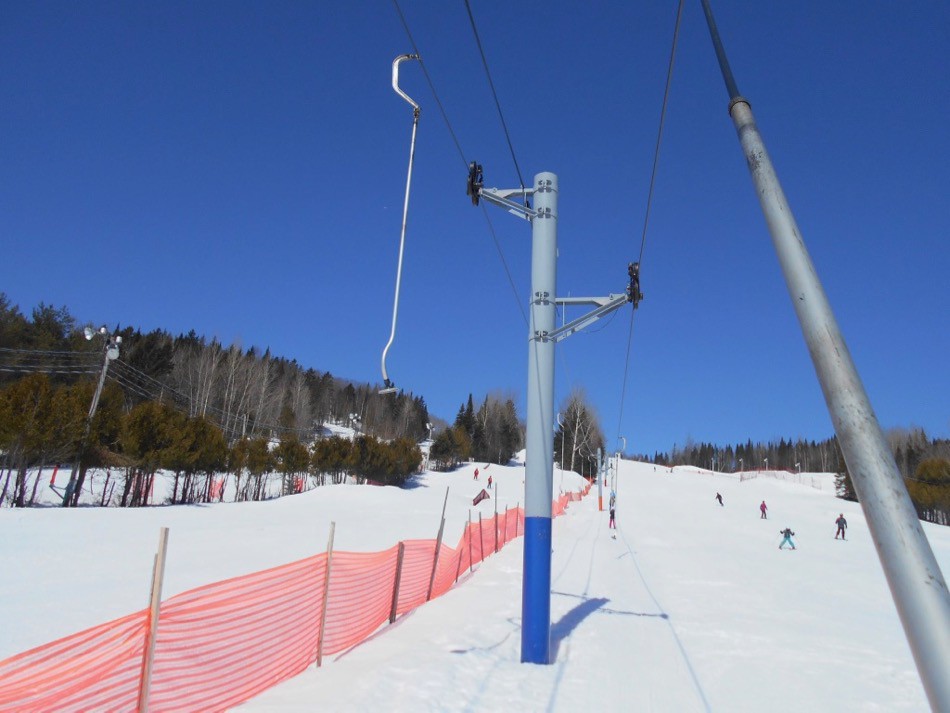

P2 -bleu 2s-1c / 2s-/1c Pylône, balanciers et galets Samson :

Image IPB

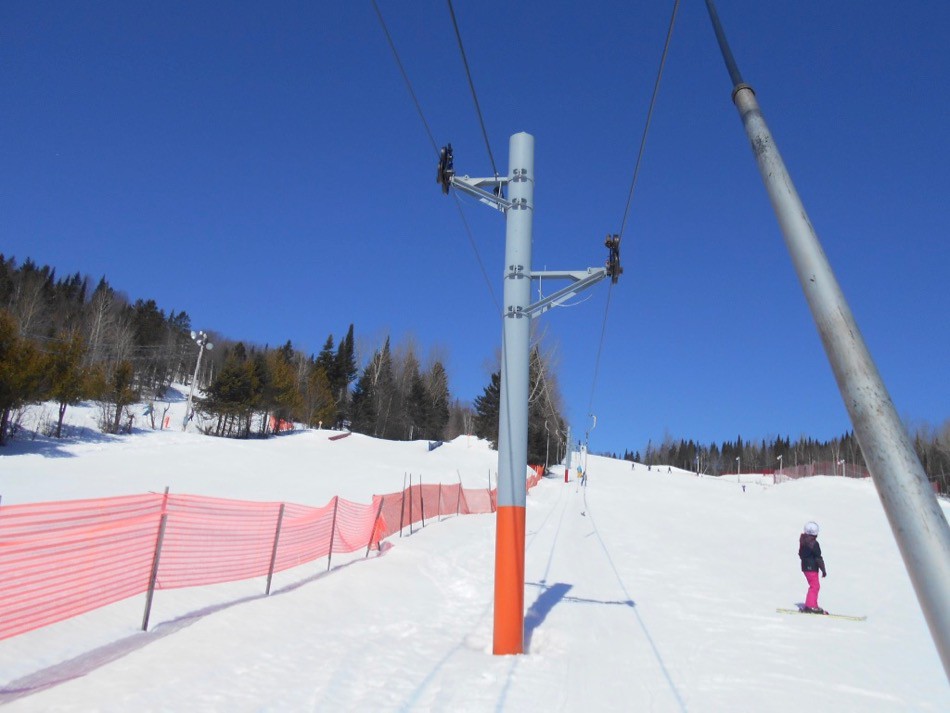

P3 - orange 2s-1c / 2s-/1c Pylône, balanciers et galets Samson :

Image IPB


P4 - rouge 2s-1c / 2s-/1c Pylône, balanciers et galets Samson :

Image IPB

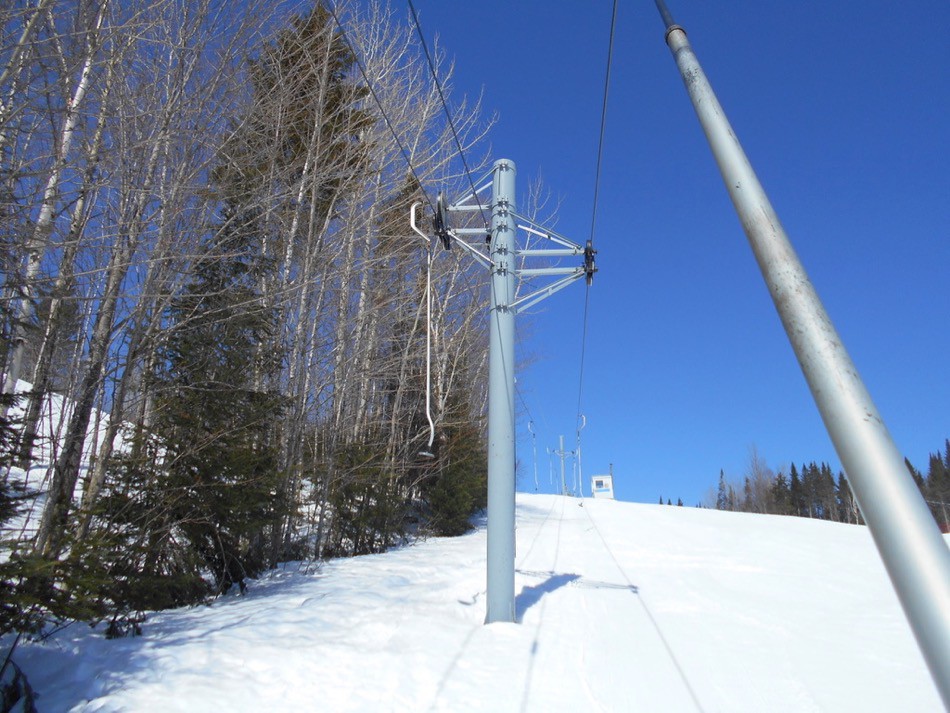

P5 2s-1c / 2s-/1c Pylône, balanciers et galets Poma :

Image IPB

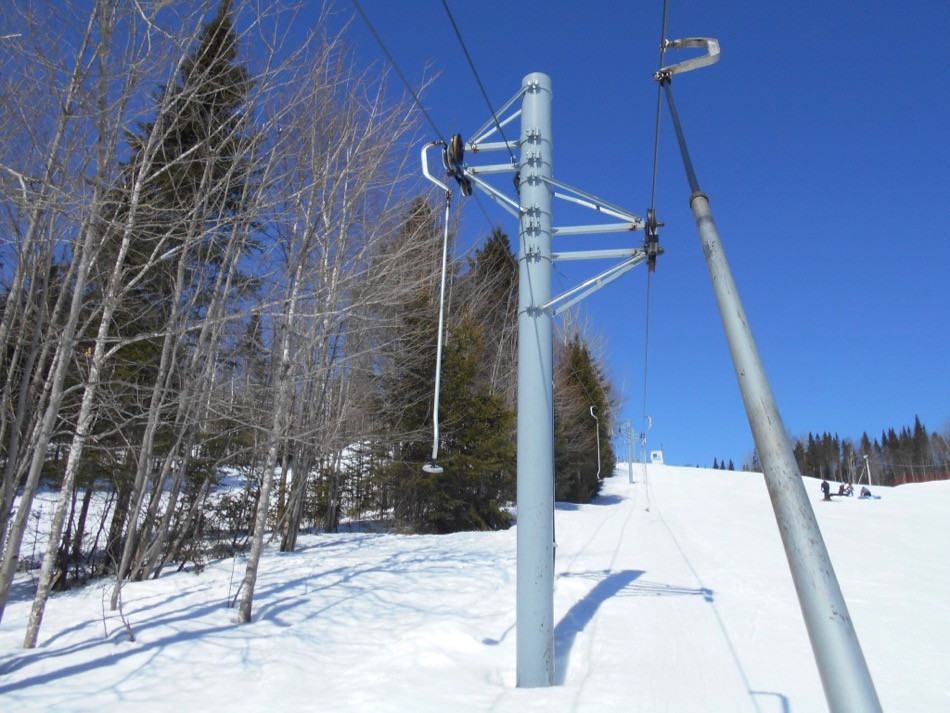

P6 2s-1c / 2s-/1c Pylône, balanciers et galets Poma :

Image IPB


P7 2s / 2s Pylone Samson, balancier et galets Poma :

Image IPB

Image IPB


La ligne en amont :

Image IPB

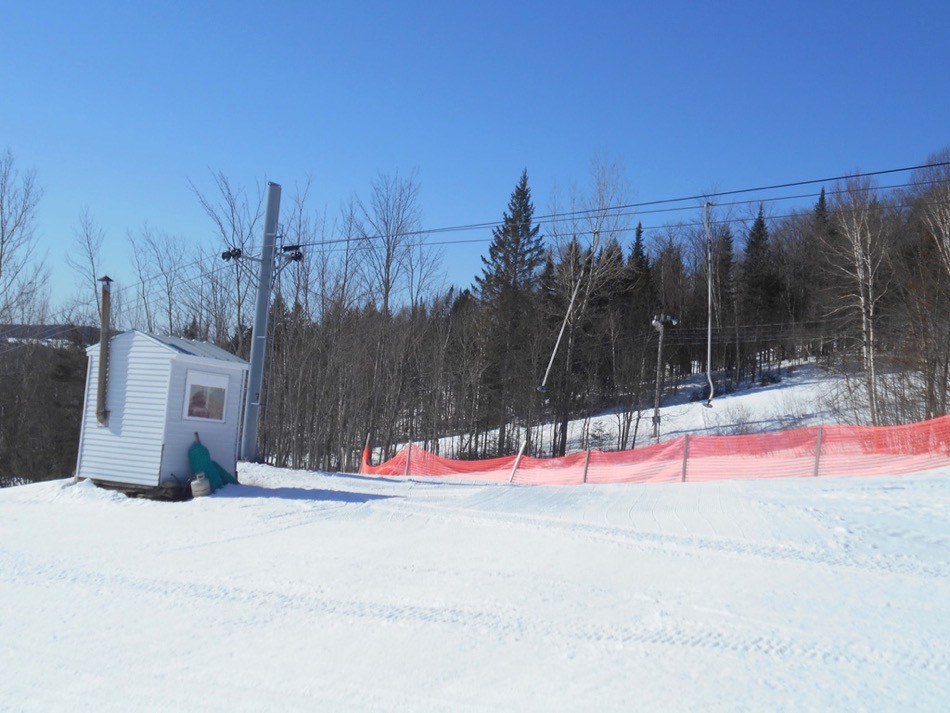

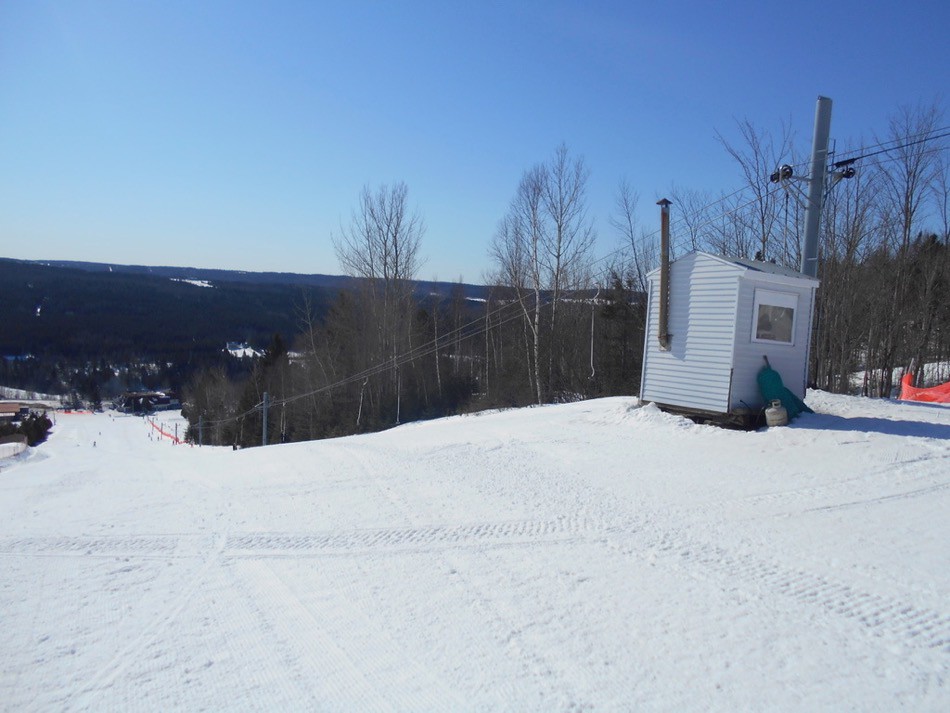

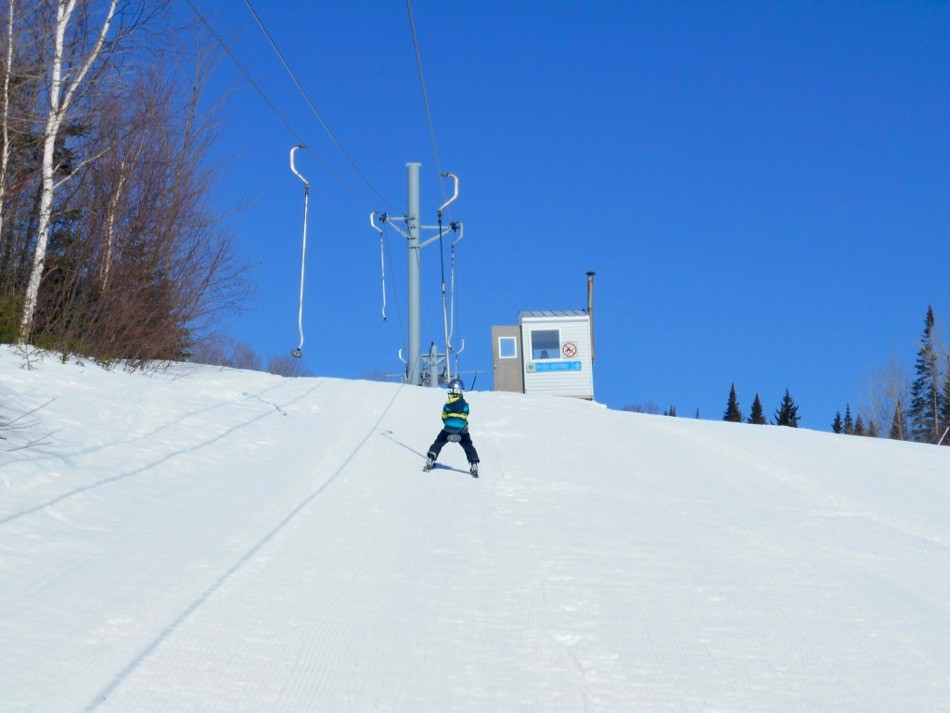

La gare amont :

Le débarcadère :

Image IPB

Image IPB

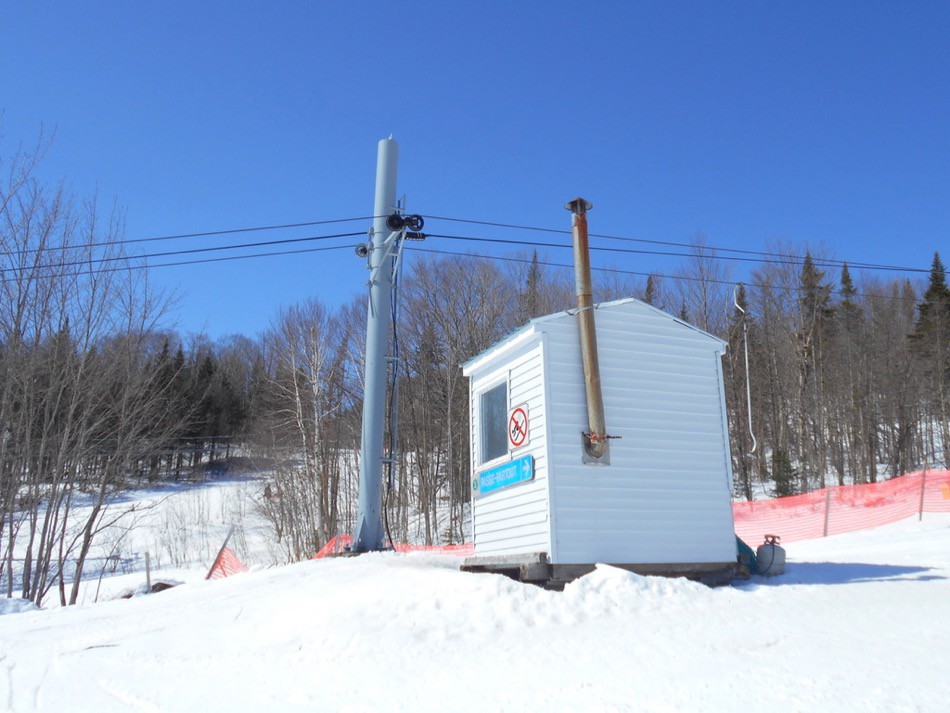

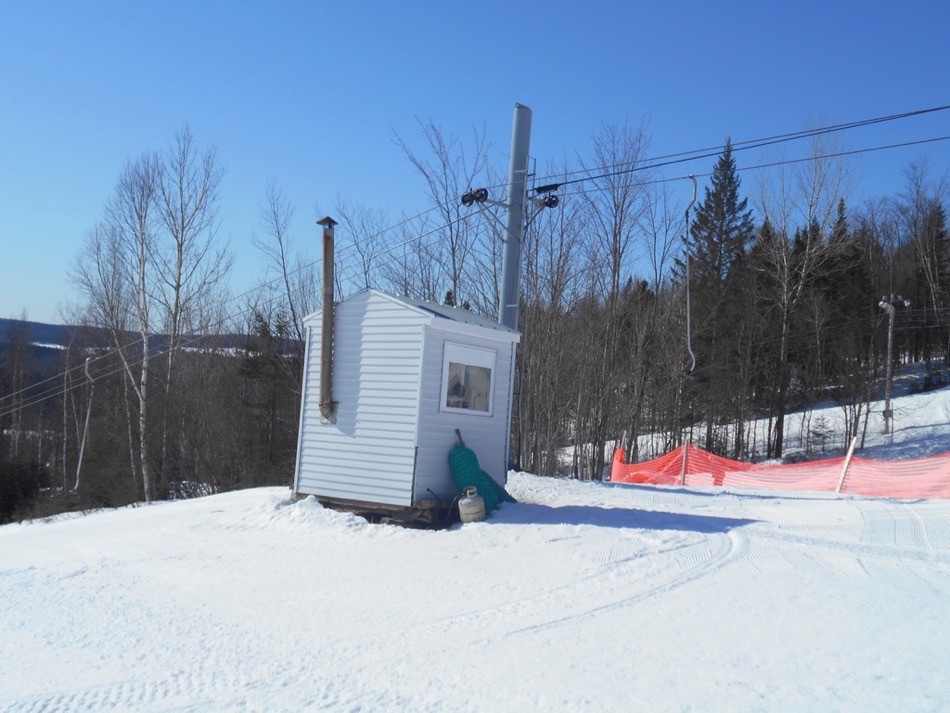

La vigie :

Image IPB

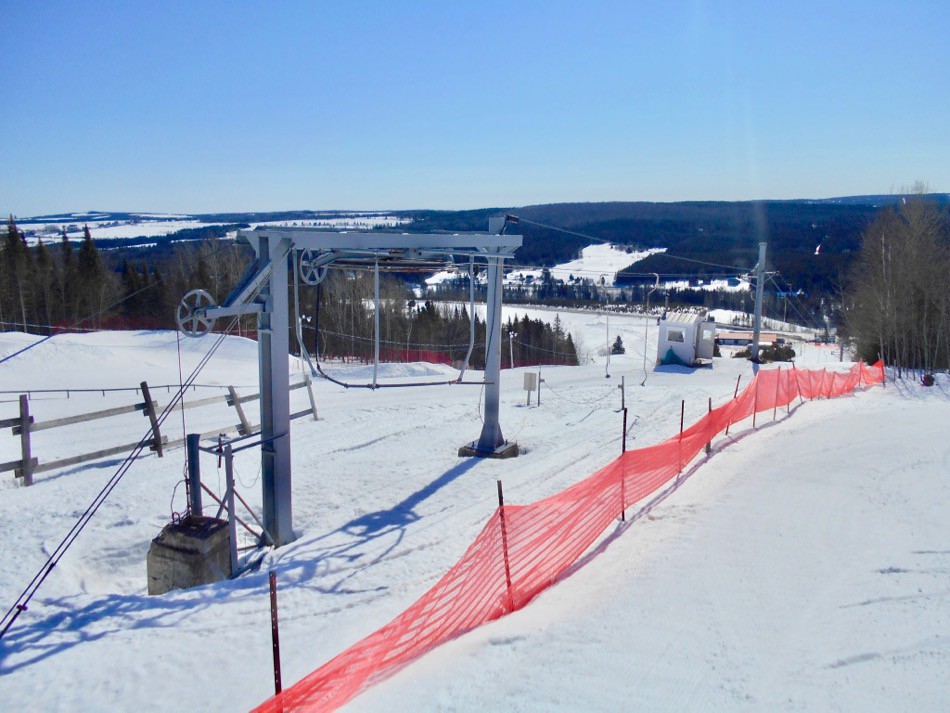

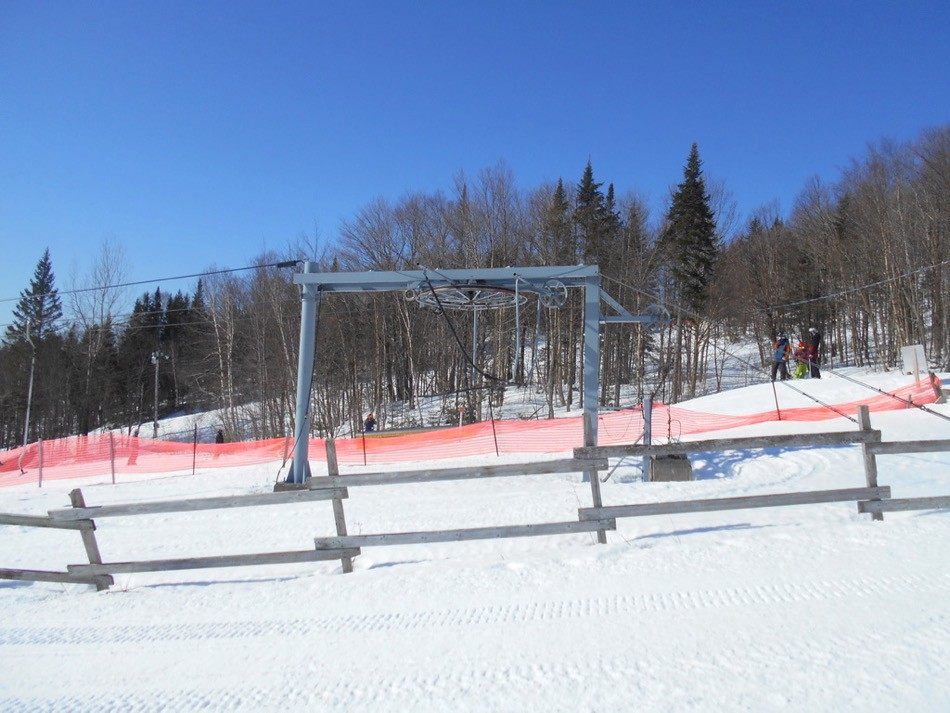

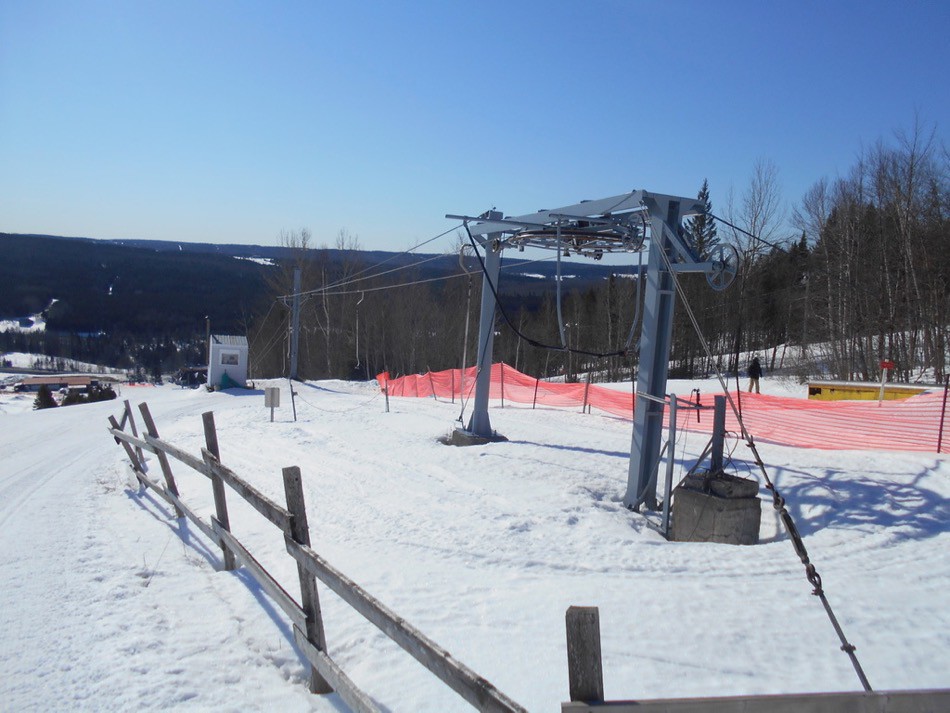

La station de retour: 1s / 1s

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB


Autres photos :

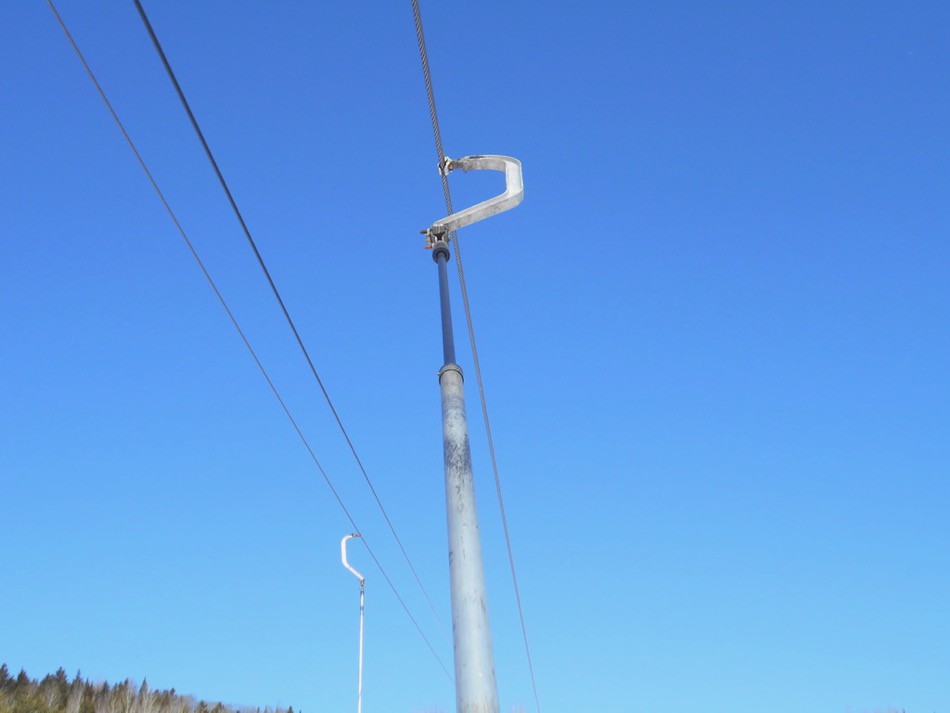

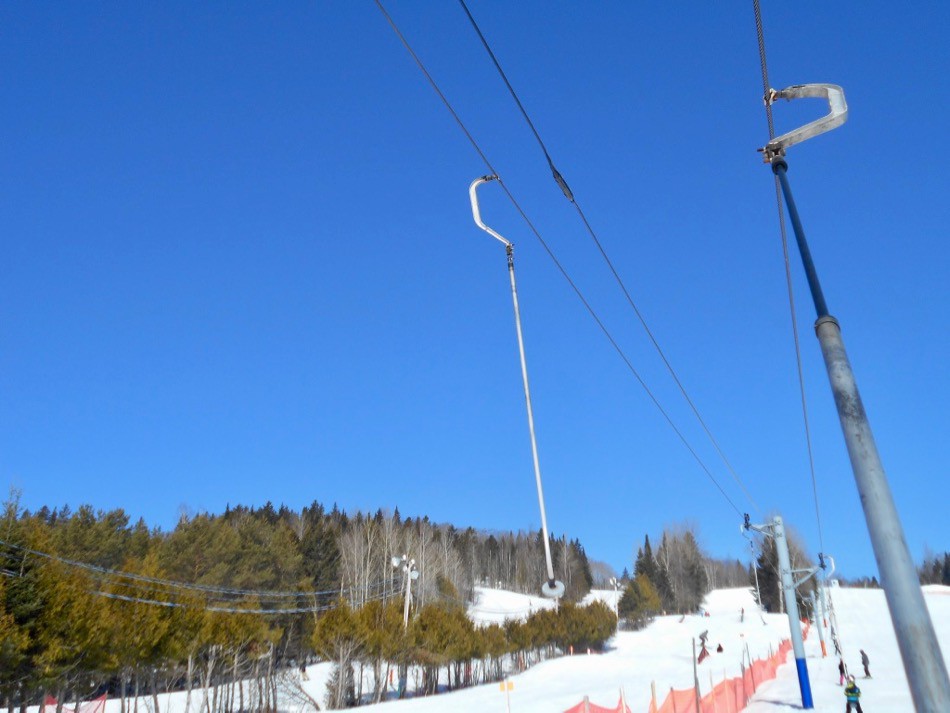

La perche en ligne :

Image IPB


La pince :

Image IPB


Conception de la bannière Kenzo


Merci pour vos commentaires et interrogations.


Par Penseur.
-103 stations visitées en 26 saisons
-Les stations locales et régionales, un bel atout pour leur communauté d'appartenance!
3

#2 L'utilisateur est hors-ligne   Rodo_Af

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Administrateurs
  • Messages : 17 060
  • Inscrit(e) : 17-octobre 06

Posté 26 avril 2018 - 08:42

Etonnant appareil qui a déjà une bien longue carrière !
Merci pour ce rapport.

:)
