TKD du Guillotet (†) - Aillon-station (Les Aillons - Margériaz) Montagner - 1985 > 2018

#1 L'utilisateur est hors-ligne   alspace

  • TPH du Sancy
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 382
  • Inscrit(e) : 14-septembre 13

Posté 27 juin 2015 - 15:23

Image IPB


Au sommaire de ce reportage :
    1. Aillon-station
    2. Guillotet, desserte de la partie intermédiaire du domaine
    3. Ligne et infrastructures du téléski du Guillotet
    4. Guillotet, un téléski pour du ski tranquille



Aillon-station

Aillon-station est une station de ski située dans le massif des Bauges. Implantée sur la commune d’Aillon le Jeune, elle propose un forfait commun avec le stade de neige du Margériaz, distant de 12 kilomètres.
Ce regroupement propose un domaine skiable d'une taille raisonnable composé de 40 pistes (soit 40 km) et de 20 remontées mécaniques entre 945 et 1800 mètres d'altitude au sommet du téléski du Golet au Margériaz reliées entre elles par un service de navettes gratuites.

Image IPB
^^ Découvrez une présentation plus détaillée de la station en cliquant sur le logo ^^


Guillotet, desserte de la partie intermédiaire du domaine

Le téléski du Guillotet est situé sur la partie intermédiaire du domaine skiable, le long du télésiège fixe du Mont Pelat. Il a été construit en 1985, en même temps que le télésiège des Rochettes. A l'époque, il créait une nouvelle offre de ski propre plus au calme et un peu moins difficile que les pistes desservies par le très raide téléski de l'Aigle, remplacé en 1991 par un télésiège fixe 4 places.
Il constitue un axe secondaire du domaine skiable car il dessert une piste rouge et une partie d'une piste bleue en forêt. Le téléski du Guillotet est utilisé par de nombreuses personnes souhaitant effectuer des rotations rapides sur des pistes agréables et pas trop fréquentées.

Depuis le sommet du téléski du Guillotet, deux pistes sont desservies :

  • La partie basse de la piste bleue du Chemin du Rocher. Elle propose une alternative plus facile à la piste rouge du Guillotet pour les skieurs moyens.
  • La piste rouge du Guillotet, qui longe sur une grande partie de son tracé la ligne du télésiège du Mont Pelat.


Image IPB
Situation du téléski du Guillotet sur le plan des pistes d'Aillon Station.



Voici les caractéristiques de ce téléski :

TKD-Téléski à perches découplables : GUILLOTET
Maitre d'oeuvre : AILLON LE JEUNE
Maitre d'ouvrage : SAEM DES BAUGES
Exploitant : SAEM DES BAUGES
Constructeur : MONTAGNER
Année de construction : 1985

Caractéristiques d’exploitation

Saison d’exploitation : Hiver
Capacité : 1 personne
Débit à la montée : 900 personnes/heure
Vitesse d’exploitation : 3,6 m/s
Sens de la montée : Par la droite

Caractéristiques géométriques

Altitude aval : 1155 m
Altitude amont : 1318 m
Dénivelé : 163 m
Longueur développée : 630 m
Longueur horizontale : 598 m
Pente moyenne : 27,26 %
Pente maximale: 37 %
Temps de trajet : 2 minutes 55 secondes

Caractéristiques techniques

Type de gare motrice : 5L
Diamètre de la poulie motrice : 2000 mm
Emplacement motrice : Aval
Type de motorisation : Asynchrone
Puissance développée : 55 kW
Type de gare retour : Lâcher sous poulie
Diamètre de la poulie retour : 3500 mm
Emplacement tension : Amont
Type de tension : Contrepoids
Masse du contrepoids : 2200 kg
Tension nominale : 2200 daN
Nombre de pylônes : 6
Dispositif d’accouplement : Douille auto-coinçante Pomagalski
Nombre de véhicules/suspentes : 90
Espacement : 4 s

Caractéristiques du câble (1994)

Fabricant : TREFILEUROPE
Diamètre : 16 mm
Type de câblage : Lang à droite
Type d'âme : Textile
Composition : 6x7 fils
Pas de câblage : 112,30 mm
Pas de toronnage : 52 mm
Section du toron : 16 mm²
Résistance à la rupture : 16400 daN


Ligne et infrastructures du téléski du Guillotet

La gare aval

La gare aval est située à 1163 mètres d'altitude, en contrebas de l'arrivée du télésiège des Rochettes, et à proximité du départ du télésiège du Mont Pelat. Elle est donc très facilement accessible. Nous retrouvons une gare motrice-fixe 5L.

Image IPB

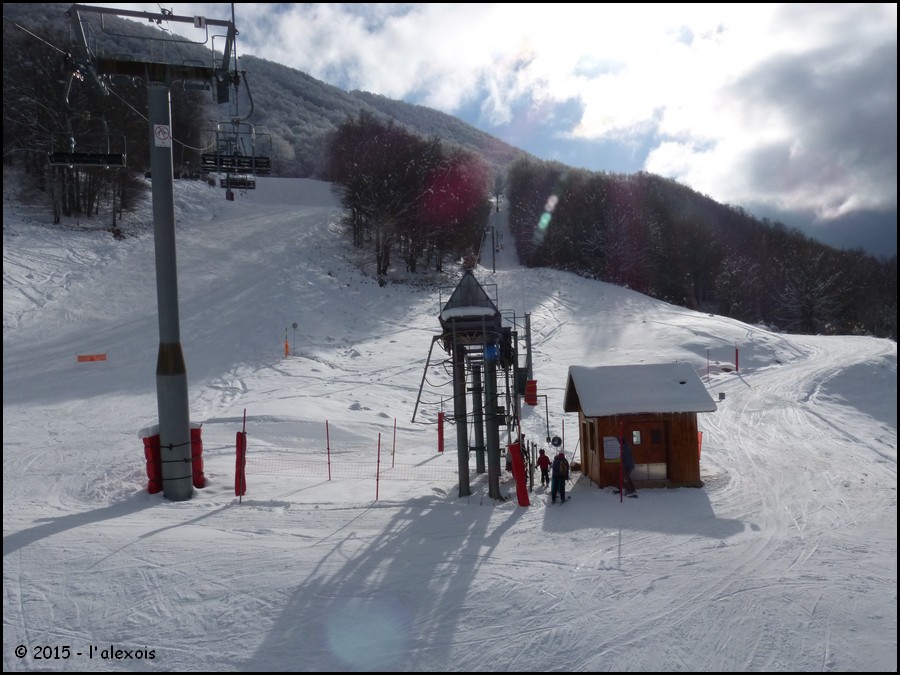

La gare aval vue depuis la station amont du télésiège fixe des Rochettes.

Image IPB
Vue opposée depuis la piste bleue de la Sciaz.

Image IPB

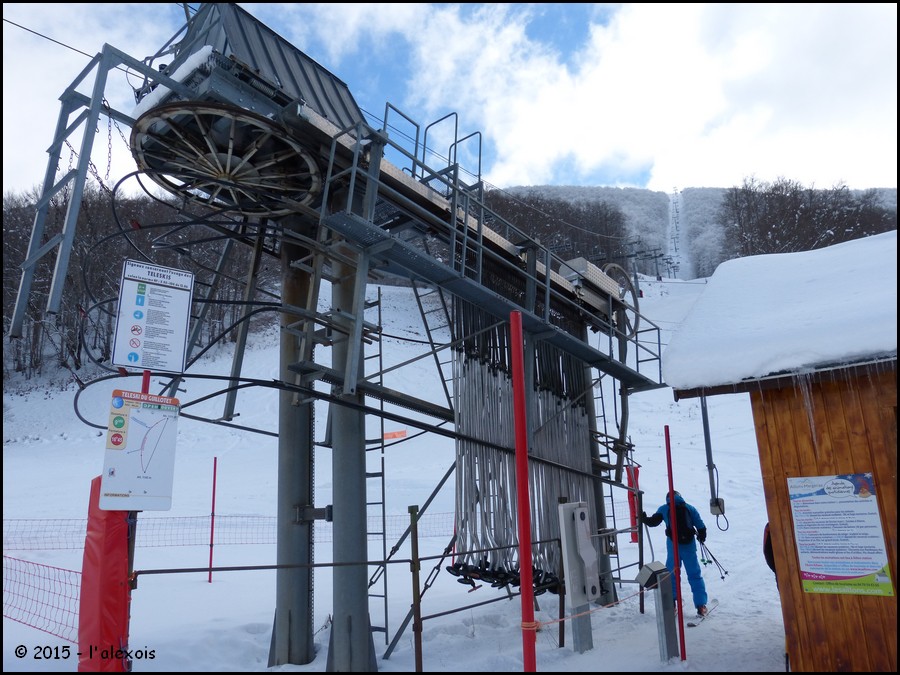

Vue de côté.

Image IPB

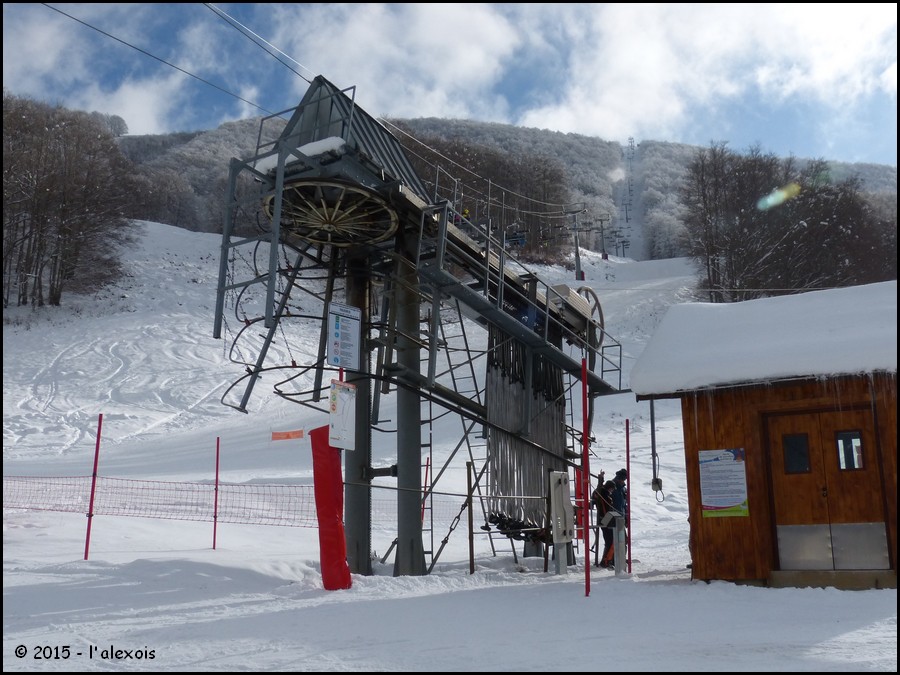

Vue de trois-quarts.

Image IPB
Vue arrière depuis le télésiège du Mont Pelat.

Image IPB
Vue rapprochée.

Image IPB
La poulie motrice.

Image IPB
L'accès au départ.



La ligne

Après la sortie de la gare aval, la pente est quasiment nulle. Après le passage du premier pylône, une première pente est imprimée, qui se termine au passage du pylône 2. Ce dernier amorce un replat jusqu'au troisième pylône qui imprime la pente maximale de cette ligne. Cette dernière est affaiblie progressivement jusqu'au pylône 6. Néanmoins, une petite butte est à monter pour atteindre la gare amont.

Montagner a ainsi équipé la ligne de six pylônes :

  • P1 : C/-
  • P2 : S/S+Dispositif d'aide à la réduction de la largeur de voie
  • P3 : SC/-
  • P4 : S/SC
  • P5 : S/S
  • P6 : SC/SC



Image IPB

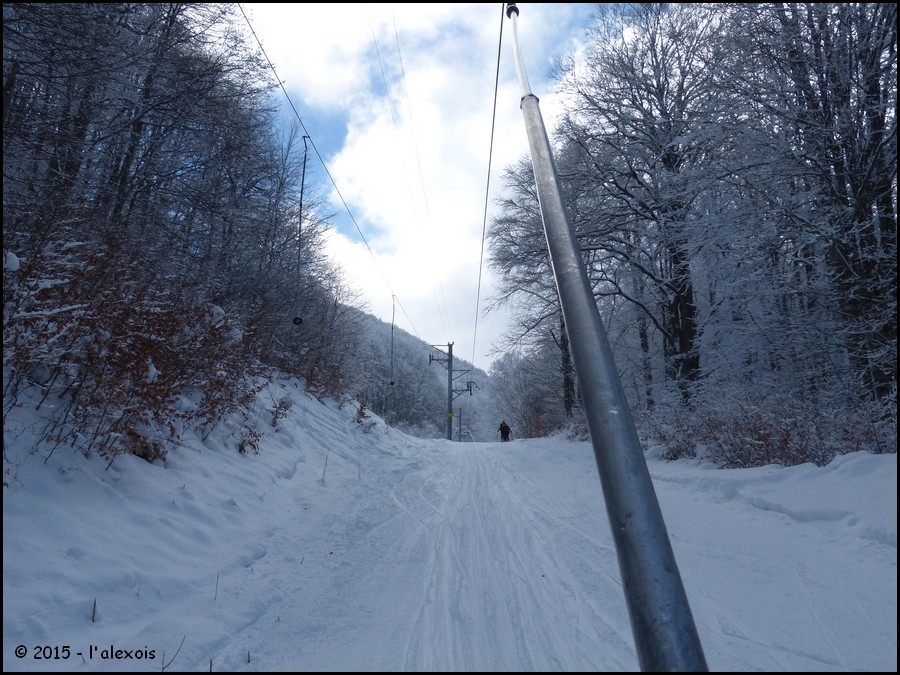

Ligne depuis la gare aval.

Image IPB

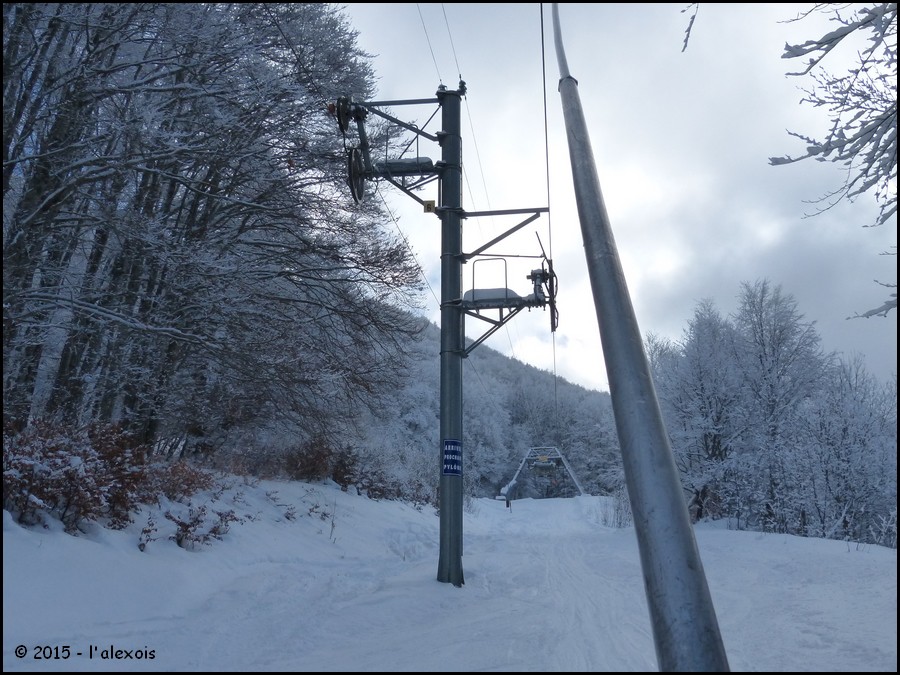

P1.

Image IPB
Portée vers le pylône 2.

Image IPB
P2.

Image IPB
Portée vers le pylône 3.

Image IPB
P3.

Image IPB
Portée vers le pylône 4.

Image IPB
P4.

Image IPB
Portée vers le pylône 5.

Image IPB
P5.

Image IPB
Portée vers le pylône 6.

Image IPB
P6.

Image IPB
Dernière portée.



La gare amont

La gare amont est située à 1326 mètres, au sommet de la piste rouge du Guillotet. On retrouve ici un lâché sous poulie assurant la tension du câble grâce à un contrepoids situé sur le pied gauche de la gare.

Image IPB

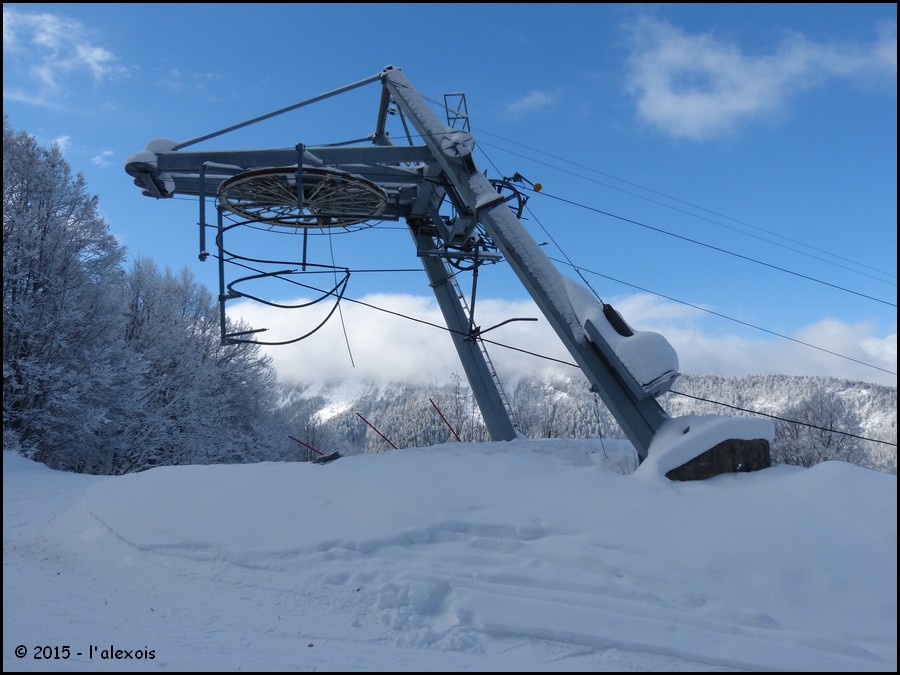

Vue depuis la ligne.

Image IPB

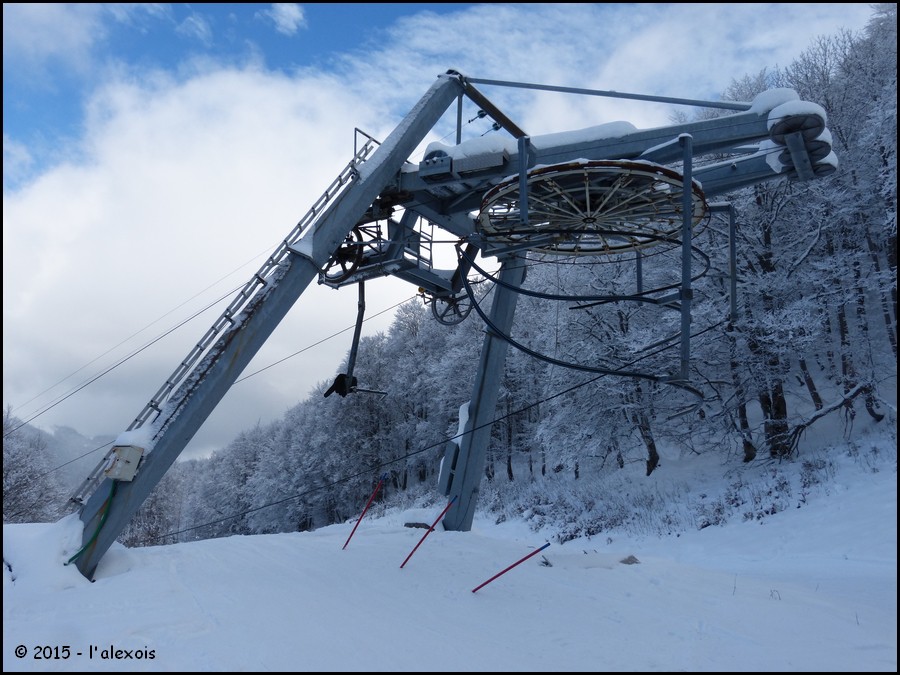

Vue de trois-quarts depuis l'aire de débarquement.

Image IPB

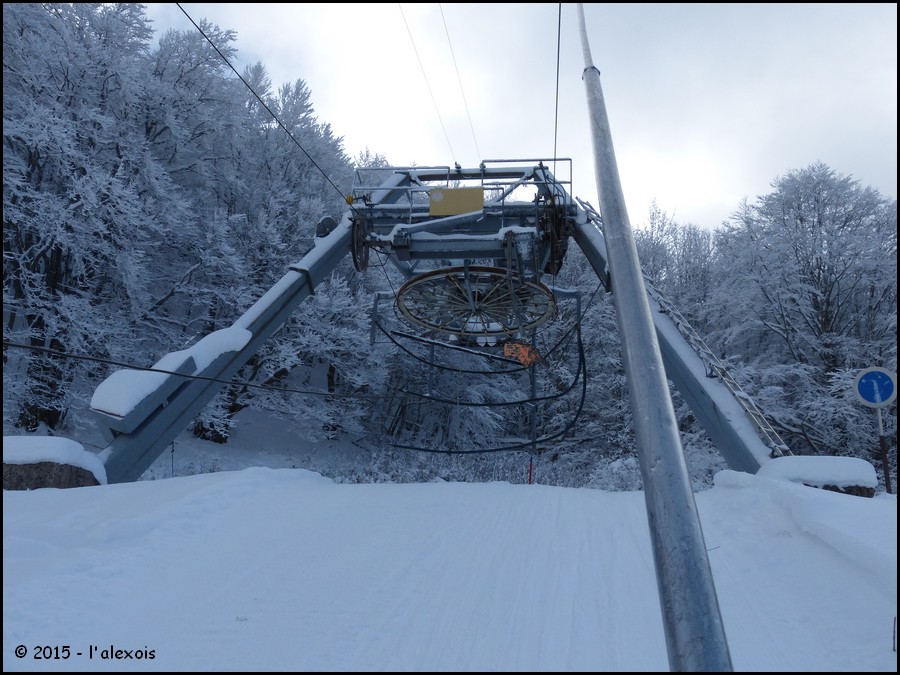

Vue arrière.

Image IPB
Vue de profil.



Les véhicules

Le téléski du Guillotet est équipé de 90 perches télescopiques Montagner reliées au câble par des douilles auto-coinçantes.

Image IPB
Une perche Montagner en ligne.



Guillotet, un téléski pour du ski tranquille

Le téléski du Guillotet un appareil secondaire mais bien utile. Desservant une offre de ski pour les skieurs moyens à confirmés, il propose une alternative rapide au télésiège du Mont Pelat voisin un peu plus lent. Il permet aussi les jours de grand vent, où le télésiège du Mont Pelat ne peut ouvrir, de proposer un maximum de pistes ouvertes.
Cet appareil a donc tout à fait sa place sur le domaine, et il n'est pas prévu de le démonter à court ou moyen terme.

Image IPB
Guillotet, un téléski sympathique desservant du ski en forêt assez tranquille.


Je tiens à remercier l’alexois pour les photos, et Bovinant pour la bannière.

Bannière : Bovinant
Texte et mise en page : Alspace
Photos : l'alexois
Date des photos : 25 janvier 2015.
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#2 L'utilisateur est hors-ligne   alspace

  • TPH du Sancy
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 382
  • Inscrit(e) : 14-septembre 13

Posté 27 juin 2015 - 15:24

N'hésitez pas à déposer vos commentaires, suggestions d'amélioration, photos supplémentaires, remarques diverses et questions sur ce reportage. Image IPB
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#3 L'utilisateur est hors-ligne   ludoski

  • TSF2 du Glacier des Bossons
  • Voir la galerie
  • Groupe : Membres
  • Messages : 129
  • Inscrit(e) : 14-mars 15

Posté 27 juin 2015 - 17:46

Superbe reportage comme ceux de La Margériaz.
0

#4 L'utilisateur est hors-ligne   alspace

  • TPH du Sancy
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 382
  • Inscrit(e) : 14-septembre 13

Posté 28 juin 2015 - 13:21

Merci. :)
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#5 L'utilisateur est hors-ligne   alspace

  • TPH du Sancy
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 382
  • Inscrit(e) : 14-septembre 13

Posté 06 juillet 2015 - 00:38

Voici quelques photos de la gare aval prises hier par l'alexois :

Image IPB
La gare aval vue depuis le sommet du télésiège des Rochettes.

Image IPB
Zoom sur la gare aval.

Image IPB
Vue arrière depuis le télésiège du Mont Pelat.

Image IPB
La gare aval et le premier pylône.

Image IPB
Vue en plongée.

Image IPB
Vue de dessus.

Image IPB
Vue de trois-quarts arrière.

Image IPB
Vue opposée.

Image IPB
La gare aval et le début de la ligne vue depuis le départ du télésiège du Mont Pelat.



Date des photos : 5 juillet 2015.
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#6 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 7 052
  • Inscrit(e) : 27-juillet 06

Posté 12 juillet 2015 - 23:31

La vue en plongée est particulièrement intéressante pour visualiser ce qu'est la "structure large asymétrique" , typique cette génération de gares Montagner 1977/1986.
In Ropeways I Trust
0

#7 L'utilisateur est hors-ligne   91@g

  • FUN de Peclet
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 325
  • Inscrit(e) : 13-mai 06

Posté 22 juillet 2019 - 18:21

Bonsoir,

petite visite aux Aillons-Margériaz hier.
Il semblerait que le téléski du Guillotet ne soit plus exploité (il n'apparait plus sur le pdp 2018/2019).
En tout cas, il est encore debout. Lors de la visite, l'un des flancs du capot était démonté, et le moteur protégé.

Image IPB

Depuis le TS du Mont Pelat :
Image IPB
