TSF3 Bergerie - La Clusaz (Les Aravis) Poma - 1988

#1 L'utilisateur est hors-ligne   j'ib

  • 2S Ngong Ping 360
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 5 954
  • Inscrit(e) : 26-juin 09

Posté 16 juillet 2010 - 11:18

Refonte de GPS-74 plus bas ! :)

Ce message a été modifié par j'ib - 12 octobre 2013 - 18:57 .

0

#2 L'utilisateur est hors-ligne   GPS-74

  • TCD12 du Prorel
  • Groupe : Reporters
  • Messages : 792
  • Inscrit(e) : 06-juin 08

Posté 06 décembre 2010 - 19:43

Je vous présente un reportage sur le télésiège de la Bergerie à La Clusaz dans le massif des Aravis.

La Clusaz est une station de sport d’hiver située en Haute-Savoie. Avec les stations du Grand-Bornand, de Manigod et de Saint-Jean-de-Sixt, elle forme le massif des Aravis.

La commune se compose de trois grandes zones habitables :
  • le centre du village de La Clusaz : situé à l’entrée de la commune, il est le centre administratif de la commune.
  • la vallée des Confins : cette vallée suit la chaîne des Aravis, du massif de l’Aiguille à la Tête Pelouse (2537m).
  • les Aravis/Etale : cette vallée part du centre de la station et monte vers les cols des Aravis, de la Croix-Fry et de Merdassier.

L’équipement du domaine skiable démarra vers 1935, mais ce n’est qu’en 1955 avec la construction du téléphérique de Beauregard que la station prit de l’ampleur.

Actuellement, le domaine skiable s’étend de 1050m à 2485m et comporte une trentaine de remontées mécaniques pour 130 kilomètres de pistes réparties sur quatre secteurs : le massif de Beauregard, le massif de l’Etale, le massif de l’Aiguille et le massif de Balme.

N'hésitez pas à consulter avec ce reportage la description de la station de la Clusaz et le dossier complet réalisé par Guillaume sur "l’histoire du développement du tourisme, du ski et du domaine skiable de La Clusaz".


Image IPB

Au sommaire :
  • La Bergerie : vers la conquête de la Combe de Torchère
  • L'un des derniers télésièges "Delta" construit par Pomagalski
  • La gare aval
  • La ligne
  • La gare amont
  • Clôture



La Bergerie : vers la conquête de la combe de Torchère

La combe de Balme, de part son orientation et sa géographie l'ayant dotée d'une altitude élevé, d'une grande largeur et d'une double communication avec sa voisine la Combe de Torchère était la plus propice au développement d'un nouveau domaine skiable projeté dès le milieu des années 1950. Ce ne fut qu'en 1962, sous l'impulsion d'une nouvelle société privée de remontées mécaniques dénommée "Société de la Haute Vallée des Confins" (SHVC), que virent le jour en haut des combes deux téléskis exploités à l'origine de fin janvier jusqu'à la mi-juin destinés au ski "de printemps", mais surtout la télécabine biplace de Balme du constructeur suisse Mueller qui permettait d'y accéder.
Les deux téléskis furent construits par Montaz-Mautino qui a fourni bon nombre de téléskis à cette station. L'un deux, le téléski de Torchère, équipa la combe du même nom, créant de bonnes pistes sur ce secteur. Le second était le court téléski de la Bergerie qui eut comme rôle principal l'accès skieur vers la Combe de Torchère. Toutefois, il permit également la desserte de piste à l'intermédiaire de la Combe de Balme. Ce téléski était situé au pied d'un gros rocher nommé à juste titre "la Petite Torchère".

Image IPB
La Combe de Balme, rapidement prisée des skieurs pour sa difficulté des pistes et son cadre paysager toujours émerveillant, comme avec ici la "Petite Torchère" (en haut à droite), imposant rocher au-dessus de la Bergerie...

Un second tronçon de la télécabine existante vers le col de Balme était également prévu. Ce ne fut qu'en 1979 sous la forme du télésiège biplace du Col de Balme que ce tronçon fut achevé, ce qui augmenta encore l'attractivité du secteur mais satura de façon permanente la vieille télécabine pourtant optimisée au maximum de ses capacités qui ne put donc plus assurer correctement la montée des skieurs vers le Col de Balme et la Bergerie. Toutefois, en 1983 suite à de nombreuses avalanches sur le téléski de Torchère, celui-ci fut remplacé par le nouveau téléski à enrouleurs de Torchère. De plus, la télécabine douze places de Balme vint ainsi remplacer durant l'été 1986 la première télécabine, permettant d'améliorer considérablement l'accès au secteur grâce à son fort débit, ce qui put ainsi permettre de nouveaux investissements sur le haut de la combe. Car la fin des années 1980 fut marqué par les "hivers sans neige". Or, seule la combe de Balme située suffisamment haute en altitude put ouvrir. Ainsi, la SATELC remplaça en 1988 le téléski de la Bergerie par un télésiège trois places et en 1993 le télésiège deux places du col de Balme disparut au profit du télésiège quatre places du Col de Balme, ces deux appareils apportant confort et débit sur ce secteur très enneigé.



Situation du télésiège sur le plan des pistes :

Image IPB

Le télésiège de la Bergerie permet de monter les skieurs jusqu'au niveau du passage permettant l'accès à la Combe de Torchère. De cet endroit part trois pistes. Celle de la Bergerie, seule piste bleue sur la partie supérieure du massif, est un vaste chemin traversant la largeur de la combe pour revenir au départ de l'installation. La piste des Choucas redescend quant à elle au départ de l'installation qu'elle longe. On notera que cette courte piste noire est très régulièrement damée, un moyen pour les skieurs de commencer par une piste noire facile avant de se lancer dans d'autres, beaucoup plus complexe... Le télésiège dessert également la piste du Lachat, située quant à elle dans la combe de Torchère où il est d'ailleurs possible de rejoindre le téléski du même nom. Cette piste descend dans la partie basse de la Combe pour rejoindre plus bas la piste de la Balme.



L'un des derniers télésièges à gare "Delta" construit par Pomagalski

Le télésiège de la Bergerie fut donc réalisé durant l'été 1988. C'est l'entreprise Pomagalski qui a été retenu pour réaliser cette installation qui possède des particularités. Tout d'abord, il possède l'une des dernières gares "Delta", remplacé progressivement depuis 1982 par les gares "Alpha". De plus, le premier pylône de sortie de gare habituellement en portique et sur cet appareil un simple pylône monofût. La gare amont est quant à elle surmontée d'une plate-forme en bois de type "piste d'atterrissage", plus classique. Ceci dit, à cette époque, la quasi-totalité des télésièges avaient des débarquements naturels...

Le télésiège de la Bergerie possède un débit suffisant sur l'ensemble de la saison. Ajouté au fait qu'il n'est pas très vieux, ce télésiège a encore de très longues années devant lui.


Les caractéristiques actuelles du télésiège de la Bergerie :

Caractéristiques administratives :
  • Nom de l'installation : la Bergerie
  • Type d'appareil : télésiège à pinces fixes
  • Secteur : Combe de Balme
  • Commune : la Clusaz
  • Exploitant : Société d'Aménagements Touristiques et d'Exploitation de La Clusaz (SATELC)
  • Saison d'exploitation : hiver
  • Constructeur : Pomagalski
  • Année de construction : 1988

Caractéristiques géométriques :
  • Altitude de la gare aval : 1867 m
  • Altitude de la gare amont : 2104 m
  • Longueur : 514 m
  • Dénivelé : 237 m
  • Pente moyenne : 52%
  • Pente maximale : 73%

Caractéristiques techniques :
  • Emplacement de la station motrice : aval
  • Type de gare motrice : gare Delta à 7 vitres
  • Emplacement de la station de tension : aval
  • Type de tension : hydraulique
  • Nombre de vérins : 2
  • Aide à l'embarquement : aucun
  • Capacité des sièges : 3 personnes
  • Nombre de sièges : 63
  • Type de sièges : sièges "Arceau"
  • Dispositif d'accouplement : pince fixe

Caractéristiques de la ligne et d'exploitation :
  • Nombre de pylônes : 7
  • Nombre de virages : 0
  • Sens de montée : gauche
  • Vitesse en ligne : 2.3 m/s
  • Temps de montée : 3mn 43s
  • Débit : 1500 p/h



La gare aval

La gare aval est située à l'intermédiaire de la Combe de Balme, à 1867 mètres d'altitude près de la gare amont de la télécabine de Balme et de la gare aval du télésiège du Col de Balme. C'est ici que ce trouve la partie motrice-tension de l'appareil. Elle se compose d'une structure métallique avec des traverses formant deux triangles sur la longueur. Un chariot mobile, supportant l'ensemble moteurs, est positionné sur cette structure et permet d'effectuer la tension du câble par le biais de deux vérins hydraulique placé de chaque côté de la gare. Les skieurs se présentent sous la structure à l'arrière de la gare, et se placent à l'embarquement à l'ouverture des portillons. Le poste de conduite principal se trouve ici, accolé à la gare.

Situation de la gare aval au sommet de la télécabine de Balme :
Image IPB

La gare et le premier pylône :
Image IPB

Image IPB

Vues sur la gare :
Image IPB

Image IPB

Image IPB

Image IPB

L'embarquement du télésiège :
Image IPB



La ligne

Au départ, la compression en sortie de gare et le pylône 1 accentuent considérablement la pente qui atteint son maximum. Toutefois, la ligne ne s'adoucie que très peu après le passage des pylônes suivant : elle reste soutenue jusqu'aux pylônes 6 et 7 qui rétablissent la ligne au niveau de la gare amont.

La ligne comporte 7 pylônes numérotés de 1 à 7. Dans l'ordre de la montée, cela donne :
  • Gare aval : 16C/16C
  • P1 : 12C/16C
  • P2 : 6S/4S
  • P3 : 6S/6S
  • P4 : 6S/6S
  • P5 : 4S/4S
  • P6 : 8S/8S
  • P7 : 8S/8S


Vues sur la ligne :

Vue aérienne de la ligne avec l'emplacement des pylônes :
Image IPB

"La Petite Torchère" où une croix trône en son sommet avec la ligne du télésiège de la Bergerie au premier plan :
Image IPB

La totalité de la ligne vue du départ de l'installation :
Image IPB

Image IPB

Le début de la ligne :
Image IPB

La ligne avec le Danay, montagne entouré par les communes de la Clusaz, du Grand-Bornand et de Saint-Jean-de-Sixt, au second plan :
Image IPB

Le haut de la ligne :
Image IPB

La ligne vue de la piste des Choucas :
Image IPB

La ligne vue du sommet :
Image IPB

La ligne au niveau de l'arrivée :
Image IPB

Pylône 1, le fameux pylône monofût en sortie de gare :
Image IPB

Pylône 2 :
Image IPB

Portée entre les pylônes 2 et 3 sous "la Petite Torchère" :
Image IPB

L'un des 63 sièges du type "Arceau" avec assises rembourrées présents sur l'installation :
Image IPB

Pylône 3, avec la piste des Choucas à gauche :
Image IPB

Pylône 4 :
Image IPB

Portée entre les pylônes 4 et 5 :
Image IPB

Pylône 5 :
Image IPB

Pylônes 6 et 7 d'arrivée :
Image IPB



La gare amont

La gare amont est située à 2104 mètres d'altitude au niveau d'un petit passage permettant la liaison entre les parties hautes des combes de Balme et de Torchère. Elle est constituée d'une poulie de retour fixe montée sur un gabarit de débarquement du type "piste d'atterrissage".

Le débarquement :
Image IPB

Vues sur la gare :
Image IPB

Image IPB

Image IPB

Image IPB

Vue sur la zone de débarquement où l'on peut soit allé vers la Combe de Torchère (à gauche) ou rester sur celle de Balme (à droite) :
Image IPB



Clôture

Le télésiège de la Bergerie est un appareil indispensable au secteur. Permettant la desserte en continu de deux pistes de niveaux totalement différent, situées à l'endroit du domaine le plus enneigé ce qui permet une glisse accessible au plus grand nombre. Construit d'abord pour améliorer l'accès à la Combe de Torchère, il permet également d'être une alternative au long et saturé télésiège du Col de Balme. Le débit du télésiège de la Bergerie est suffisant et convient parfaitement pour son rôle.

Ce message a été modifié par GPS-74 - 02 mai 2020 - 10:24 .

www.ski-aravis.com : Le site non officiel du domaine skiable des Aravis regroupant les stations de la Clusaz, le Grand-Bornand, Manigod et Saint-Jean-de-Sixt en Haute-Savoie (74).
0

#3 L'utilisateur est hors-ligne   GPS-74

  • TCD12 du Prorel
  • Groupe : Reporters
  • Messages : 792
  • Inscrit(e) : 06-juin 08

Posté 06 décembre 2010 - 19:45

A la demande générale, je poste ici le reportage de cet appareil que j’ai effectué sur mon site ski-aravis.com.

N'hésitez pas à poster vos commentaires, remarques,...

Ce reportage est en double sur mon site par ici.

En ce qui concerne les quatre questions sur les spécificités de cette installation, j’ai eu beau chercher des réponses depuis le début de l’été, je ne les ai toujours pas trouvés. Je laisse donc pour le moment planer le doute tant qu’il n’y aura pas plus d’infos fiables étant donné la multitude de réponses possibles…
J’avais également depuis cette date envoyé un mail à la SATELC, toujours sans réponses hélas…
www.ski-aravis.com : Le site non officiel du domaine skiable des Aravis regroupant les stations de la Clusaz, le Grand-Bornand, Manigod et Saint-Jean-de-Sixt en Haute-Savoie (74).
0

#4 L'utilisateur est hors-ligne   Nanouk

  • FUN des Marmottes III
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 534
  • Inscrit(e) : 21-avril 08

Posté 09 décembre 2010 - 22:55

Merci pour cette présentation :) On reconnaît bien le "style GPS-74" :)

Dommage pour les quelques interrogations au sujet de cet illustre appareil ! Espérons qu'un jour, des réponses nous seront apportées aux questions que nous nous posons ...

Je n'en suis pas tout à fait sûr mais cette G1 pourrait bien être la toute dernière gare Delta à avoir été installée en France (six ans après l'implantation de la première gare Alpha) ... non ?

Quelqu'un aurait-il une petite photo vintage de l'ancien téléski (lequel devait grimper pas mal) ? ;)

Ce message a été modifié par Nanouk - 13 décembre 2010 - 22:22 .

Nanouk Windemuth

Citation de moi-même :
"Aussi longtemps que je vivrais dans ce putain de monde, je ne cesserai de glorifier et de défendre la bonne vieille musique du passé ... quitte à passer pour un vieux ringard crépusculaire. Ce que pensent les autres, je n'en ai rien à foutre !"
0

#5 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 9 072
  • Inscrit(e) : 27-juillet 06

Posté 09 décembre 2010 - 23:22

Voir le messagemoi même, le 19 07 2010, 19:30, dit :

Merci pour ton inventaire sur les TSF3 ;) construits à partir de 1986: il permet effectivement de prouver que j'ai eu tort (...) sur le fait qu'il n'y eut pas une mais deux ultimes Deltas en 1988, l'une pour les Alpes (Bergerie) et l'autre pour les Pyrénées (Serre Doumenge).

Merci pour cette refonte qui même si elle n'apporte pas de réponse aux interrogations posées, à le mérite de les mentionner.
Elle rend justice à cet appareil finalement particulier, le tout sous cet éclatant soleil printanier qui fit la renommée de la combe de Balme.
L'ancien téléski :MM:, que j'eus l'honneur d'emprunter en 1986 et 1987 à l'occasion des célèbres "hivers sans neige", était peint d'oxyde d'aluminium lui donnant une couleur rouge orangé et doté d'une T100 (ou alors T50 à grosses poulies) à départ lancé classique de son époque et de poulies à large bord intérieur...il était effectivement très raide et traumatisait les gamins comme bon nombre de ses contemporains !
Il n'en a apparemment pas existé de photos commerciales hélas: j'en cherche depuis des années sans en trouver :)
In Ropeways I Trust
0

#6 L'utilisateur est hors-ligne   jfd_

  • TPH du Sancy
  • Groupe : Membres
  • Messages : 2 396
  • Inscrit(e) : 30-août 07

Posté 10 décembre 2010 - 09:20

Attention : en 1986, le Delta Serre-Doumenge était une ré-implantation, pas du neuf ;) . Voir ici.

Ce message a été modifié par jfd_ - 10 décembre 2010 - 09:22 .

Envie d'appréhender l'entrainement cycle? Visitez le site VO2 Cycling ( http://www.vo2cycling.fr )
0

#7 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 9 072
  • Inscrit(e) : 27-juillet 06

Posté 10 décembre 2010 - 12:30

Je ne suis pas spécialiste des Pyrénées, mais cette information me laisse perplexe en raison d'un "faisceau" d'informations:
1) ce TSF3 Serre Doumenge est bien le jumeau technologique de Bergerie: gares et éléments de ligne en galva et de même génération, la ligne étant similaire en plus étroit à celles des TSF4 Alpha de l'époque

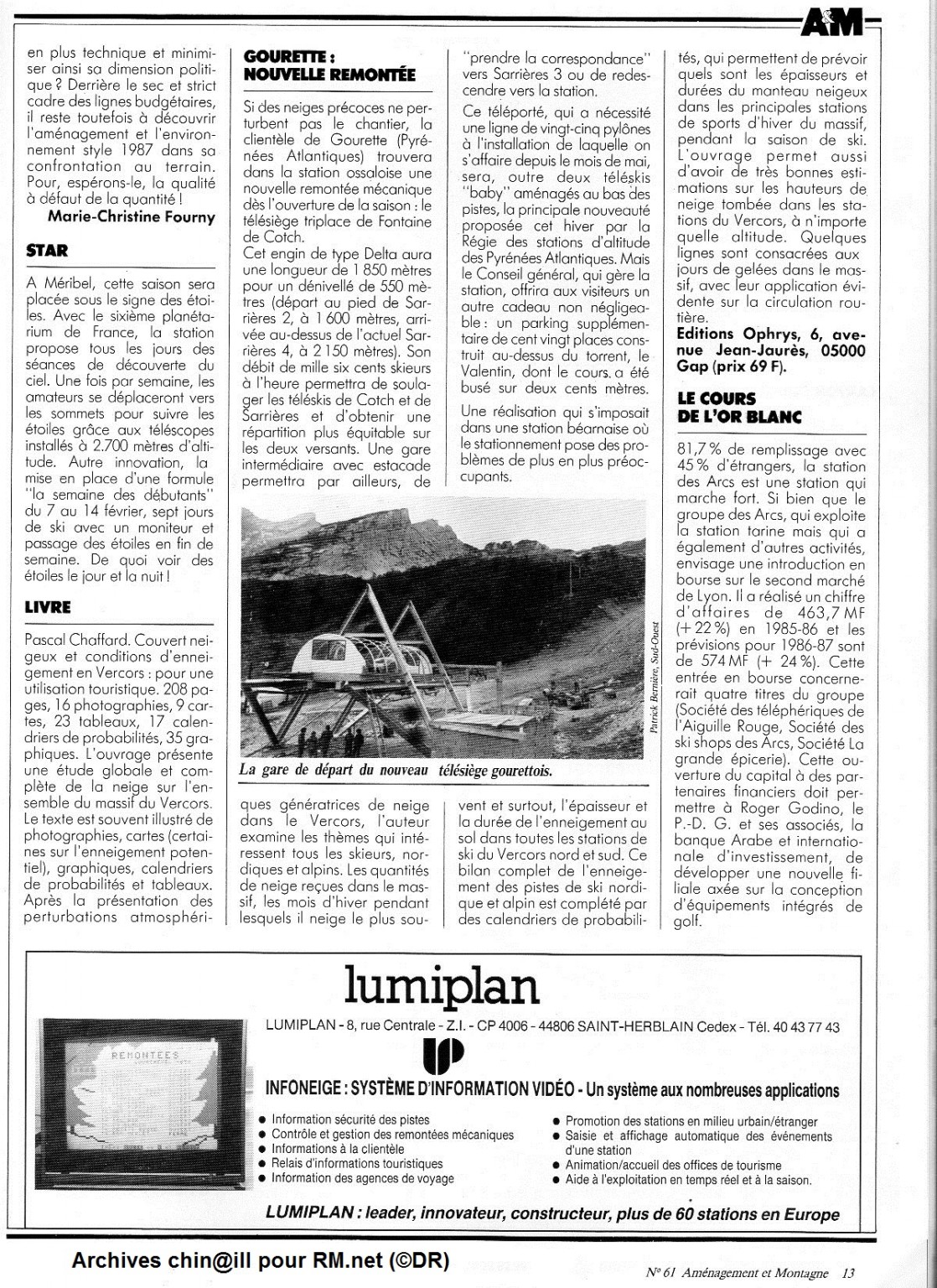

2) il y eût en 1986 un autre Delta pyrénéen sur Gourette visiblement neuf, puisque l'article consacré par A&M à sa construction fin 1986 ne mentionne aucunement une récupération alors que le magazine le fait quand c'est le cas :
Image IPB
In A&M n°61, décembre 1986/janvier 1987

3) il y eût d'autres Deltas neufs construits en 1986
4) :Poma: faisait encore des Deltas et des lignes de TSF non galvanisées en 1984, ce qui voudrait dire que le TSF3 récupéré pour Serre Doumenge n'aurait eu au maximun que quatre ans... ce qui, quoique possible, reste peu probable
5) jusqu'à preuve du contraire, le TSF3 Bergerie était neuf et non récupéré
In Ropeways I Trust
0

#8 L'utilisateur est hors-ligne   jfd_

  • TPH du Sancy
  • Groupe : Membres
  • Messages : 2 396
  • Inscrit(e) : 30-août 07

Posté 10 décembre 2010 - 16:29

Je tire l'information de l'état d'occasion du TSF3 de SD de discussions avec la maire de Gouaux de Larboust de l'époque (la commune du versant Agudes). Et ces raisons étaient d'ordre purement financier compte tenu de l'ampleur de la reconstruction (on peut réellement parler de cela compte tenu du nombre important de TSF3/4 Alpha intallés en 2 ans) et de l'exploitation en domaine commun des anciennes station des Agudes et de Peyresourde. Par contre, je n'avais à l'époque où j'avais discuté avec lui pas du tout abordé l'âge du TSF...

Après, je n'ai pas l'expertise comme toi Image IPBpour détecter les éléments visuels de datation comme tu le fais. Donc...
Envie d'appréhender l'entrainement cycle? Visitez le site VO2 Cycling ( http://www.vo2cycling.fr )
0

#9 L'utilisateur est hors-ligne   GPS-74

  • TCD12 du Prorel
  • Groupe : Reporters
  • Messages : 792
  • Inscrit(e) : 06-juin 08

Posté 13 décembre 2010 - 22:20

Merci pour vos commentaires !

Voir le messageNanouk, le 9 12 2010, 21:55, dit :

Merci pour cette présentation :) On reconnaît bien le "style GPS-74" :P

Dommage pour les quelques interrogations au sujet de cet illustre appareil ! Espérons qu'un jour, des réponses nous seront apportées aux questions que nous nous posons ...

Un style changeant au fur et à mesure... Et dont l'état actuel va encore subir des modifications dès les reportages 2011 (en version "test" actuellement sur un autre reportage). On notera d'ailleurs que pour moi, il n'existe plus la première version ayant concerné quatre reportages en 2008 ! Bien sur, tout cela demande un énorme boulot derrière pour en améliorer le niveau...


Voir le messagechin@ill, le 9 12 2010, 22:22, dit :

Merci pour cette refonte qui même si elle n'apporte pas de réponse aux interrogations posées,à le mérite de les mentionner.
Elle rend justice à cet appareil finalement particulier, le tout sous cet éclatant soleil printanier qui fit la renommée de la combe de Balme.

Le reportage a beau être publier, je repartirais à la pèche aux infos dès que les ski-bus inter-station reprendront du service.
En espérant de pouvoir les connaître un jour...

Tout-à-fait, le soleil printanier du 4 avril 2010 et sa belle neige éclatante comme pour le TKE1 de Torchère. Le plus dur a été de se caler par rapport au soleil qui est, lorsqu'il l'éclaire, face à la ligne. Il faut ainsi attendre avril pour minimiser les rayons sur les photos que j'ai réussi à faire (en choisissant bien l'heure car peu de temps après la prise des photos, le soleil se cachait derrière "la Petite Torchère" !).
www.ski-aravis.com : Le site non officiel du domaine skiable des Aravis regroupant les stations de la Clusaz, le Grand-Bornand, Manigod et Saint-Jean-de-Sixt en Haute-Savoie (74).
0

#10 L'utilisateur est hors-ligne   monchu

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 3 027
  • Inscrit(e) : 17-juin 07

Posté 29 décembre 2010 - 09:02

Voir le messagechin@ill, le 10 12 2010, 11:30, dit :

2) il y eût en 1986 un autre Delta pyrénéen sur Gourette visiblement neuf, puisque l'article consacré par A&M à sa construction fin 1986 ne mentionne aucunement une récupération alors que le magazine le fait quand c'est le cas :


...ce que confirme aussi indirectement le coût des chantiers de l'été 86 à Gourette : 10 millions de francs au total pour un TSF3, le terrassement d'un parking et un téléski débutants, soit environ 2,5 millions d'euros actuels. On est dans les normes ce cette époque pour du neuf.
0

#11 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 9 072
  • Inscrit(e) : 27-juillet 06

Posté 29 février 2016 - 00:59

Voir le messagechin@ill, le 09 décembre 2010 - 23:22 , dit :

L'ancien téléski :MM: (...) était effectivement très raide et traumatisait les gamins comme bon nombre de ses contemporains !
Il n'en a apparemment pas existé de photos commerciales hélas:j'en cherche depuis des années sans en trouver :)

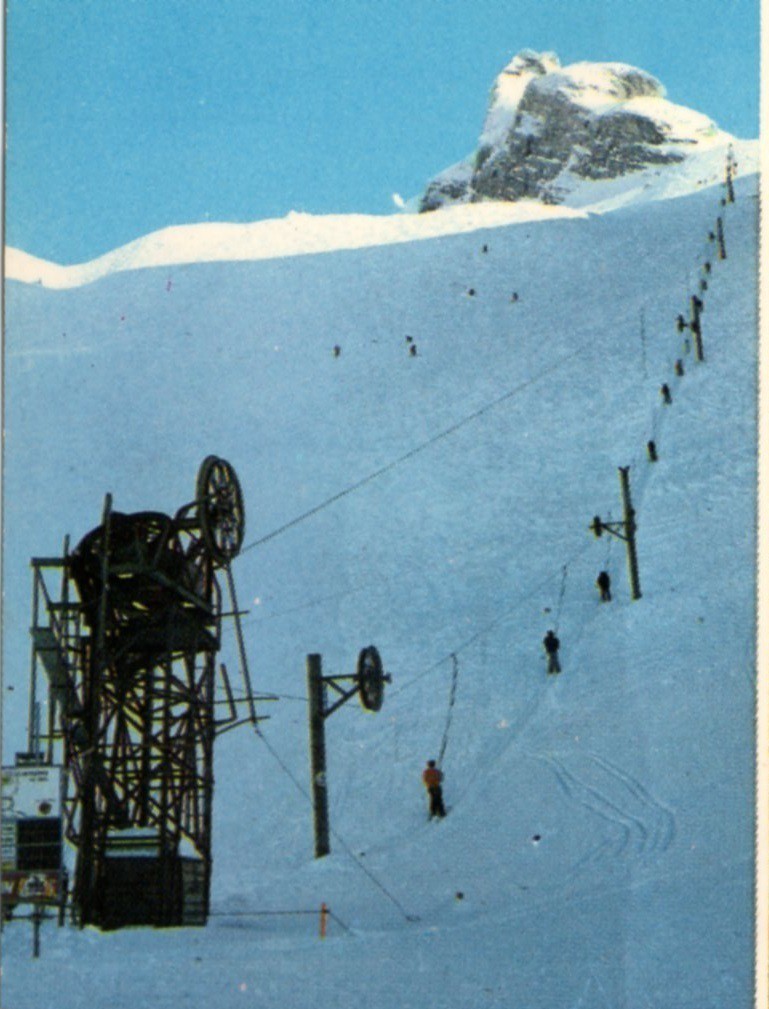

Vient à point qui sait attendre, voici enfin "la bête":
Image IPB
In Ropeways I Trust
0

#12 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 9 072
  • Inscrit(e) : 27-juillet 06

Posté 28 avril 2016 - 22:49

Et un bout du pylône sommital visible sur cette image de 1972:
Image IPB
In Ropeways I Trust
0

#13 L'utilisateur est hors-ligne   l'alexois

  • FUN de Peclet
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 278
  • Inscrit(e) : 10-mars 08

Posté 21 avril 2017 - 22:17

Bonjour !

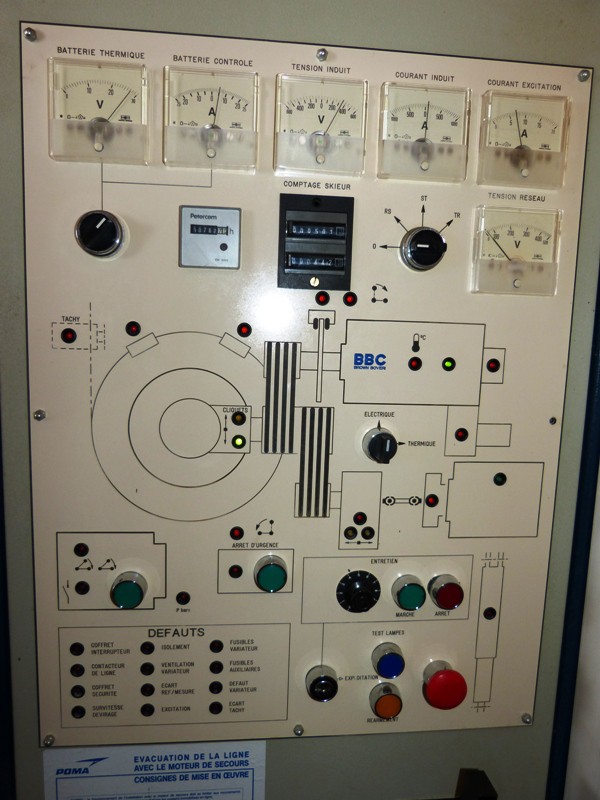

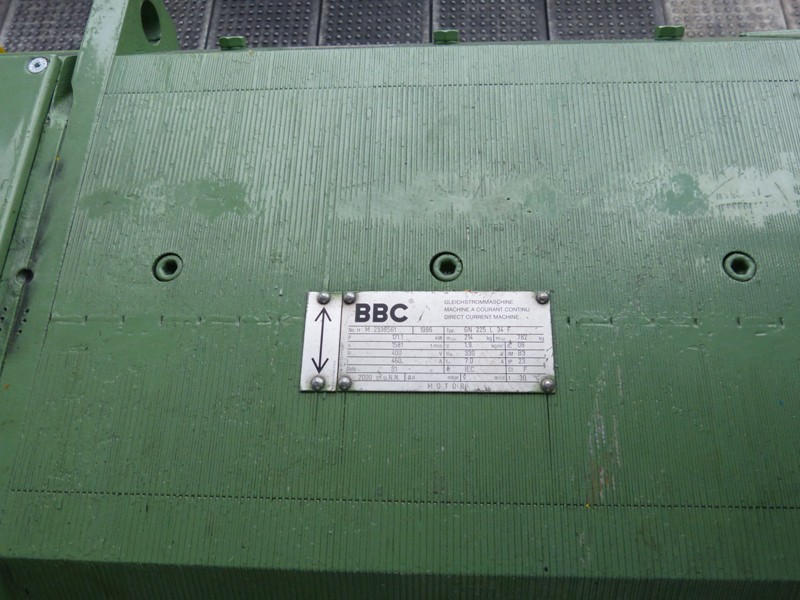

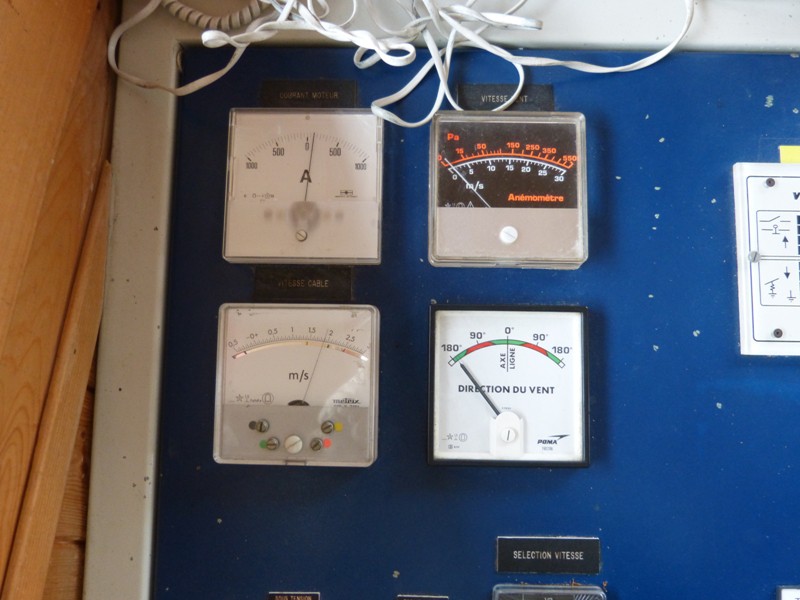

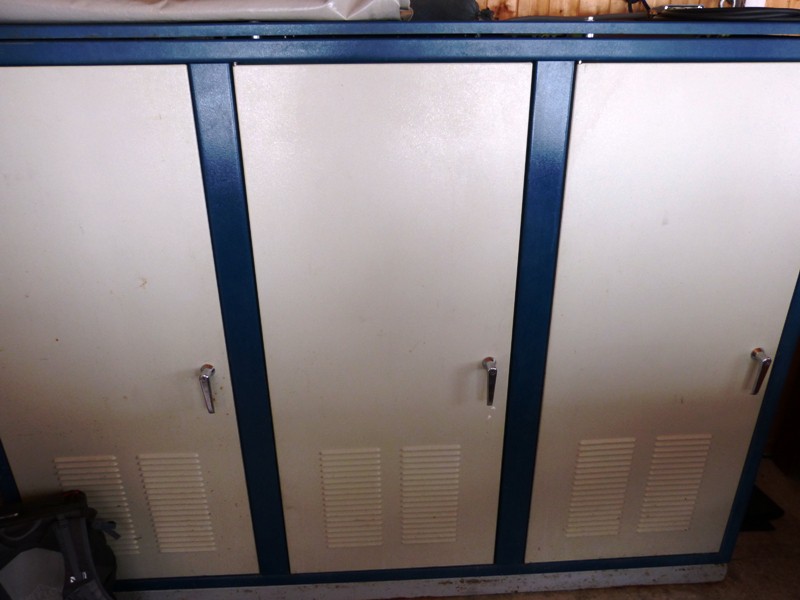

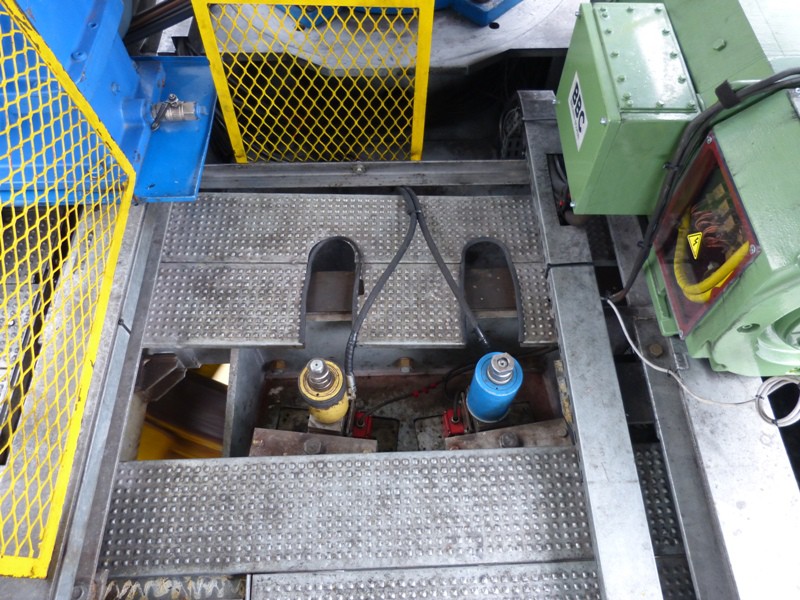

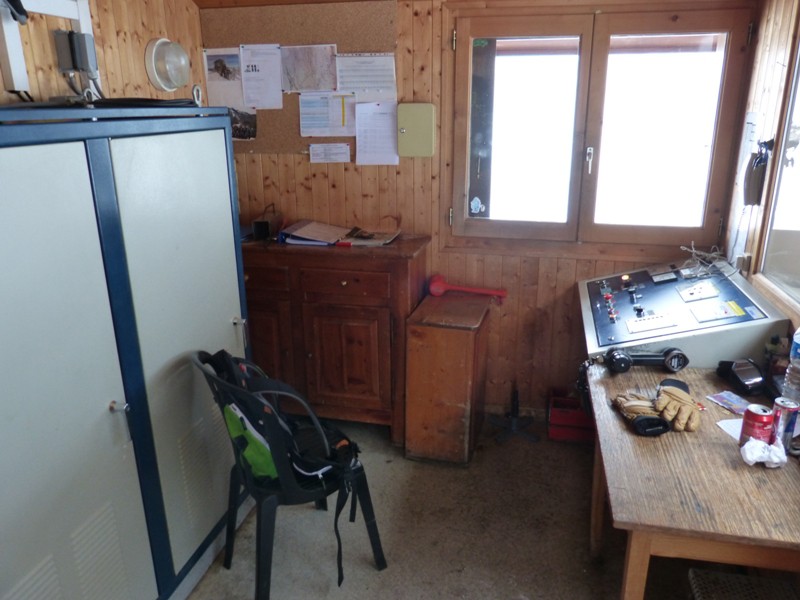

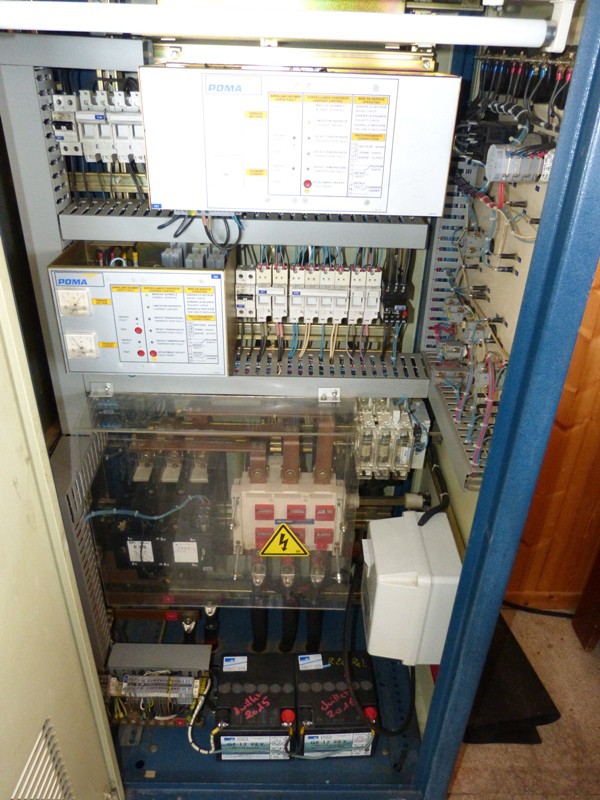

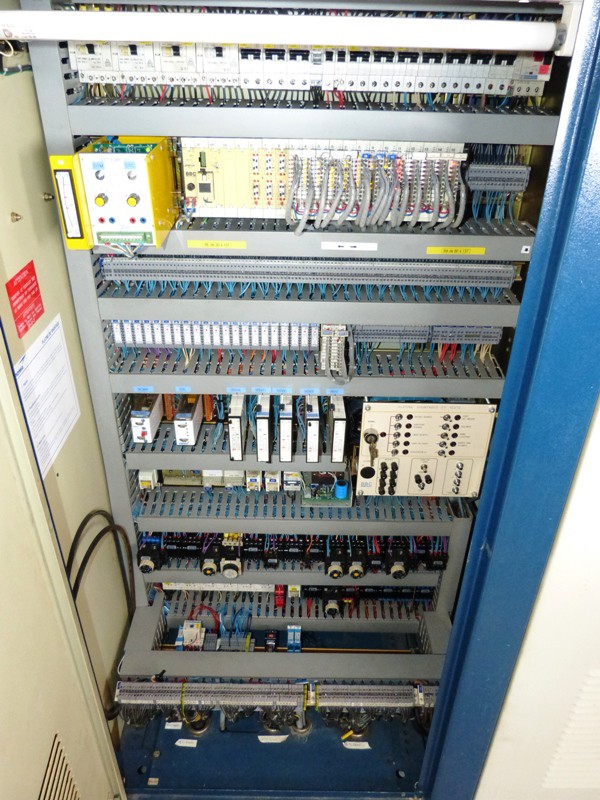

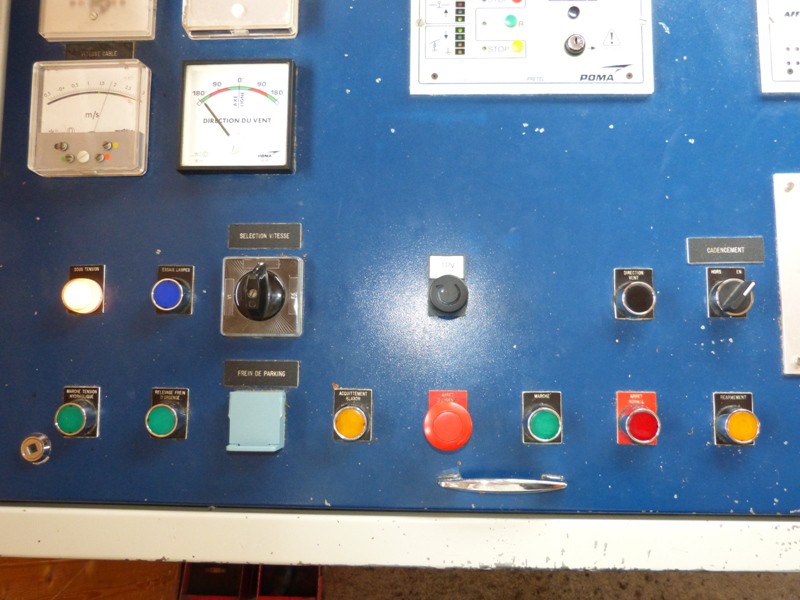

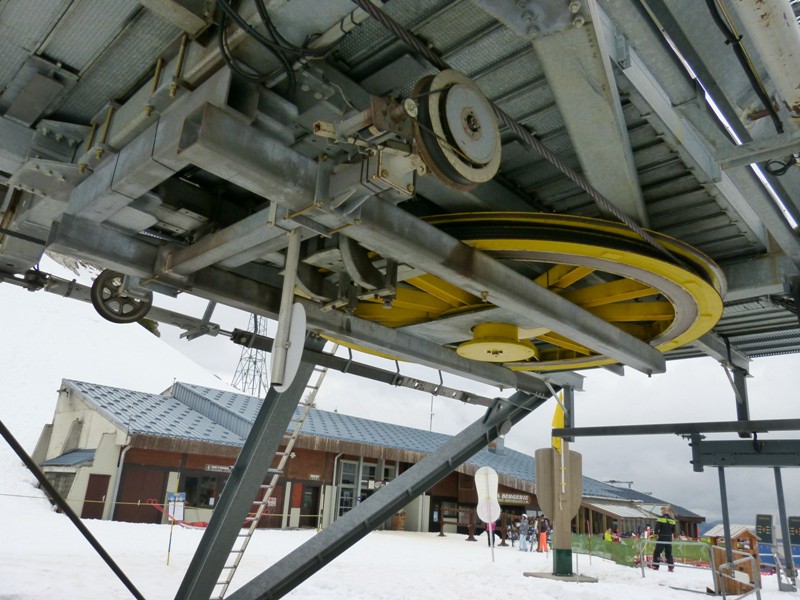

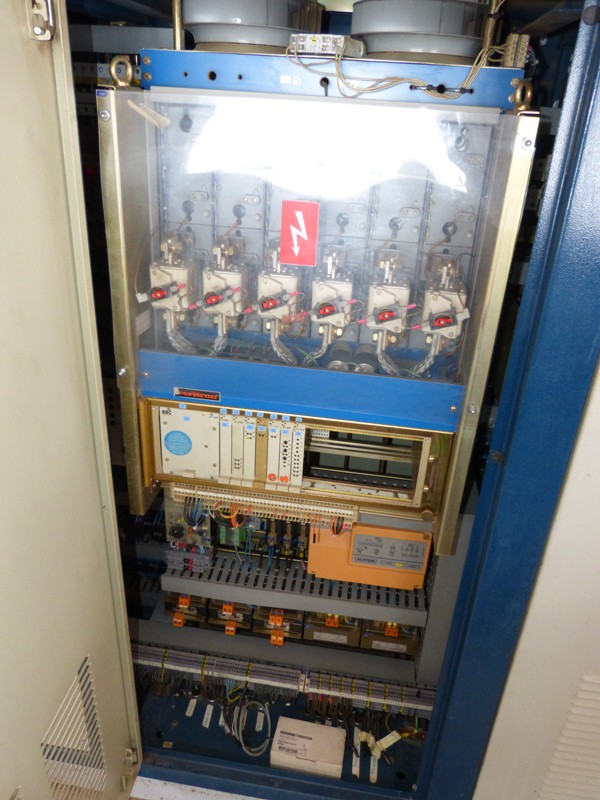

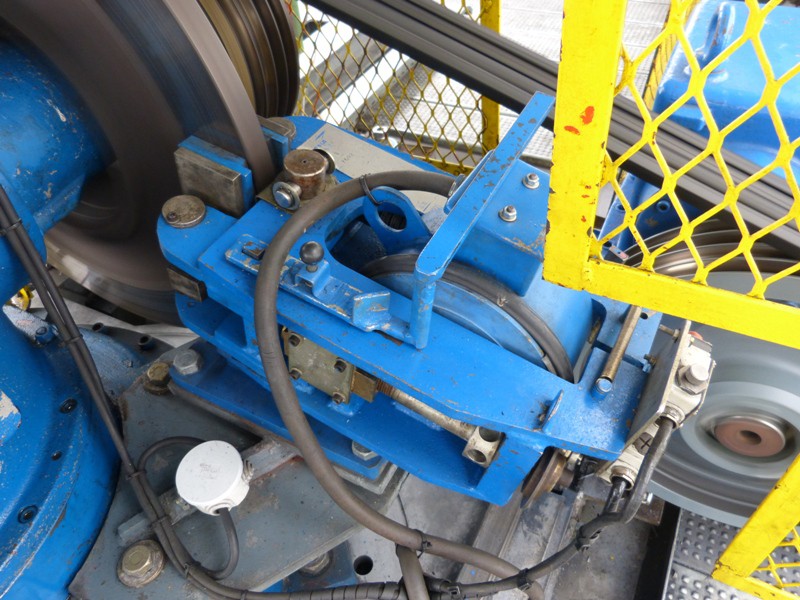

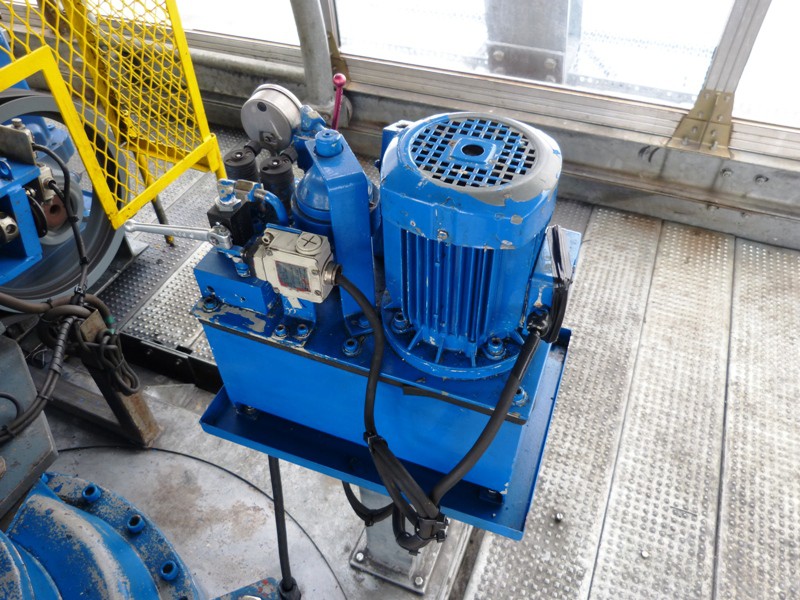

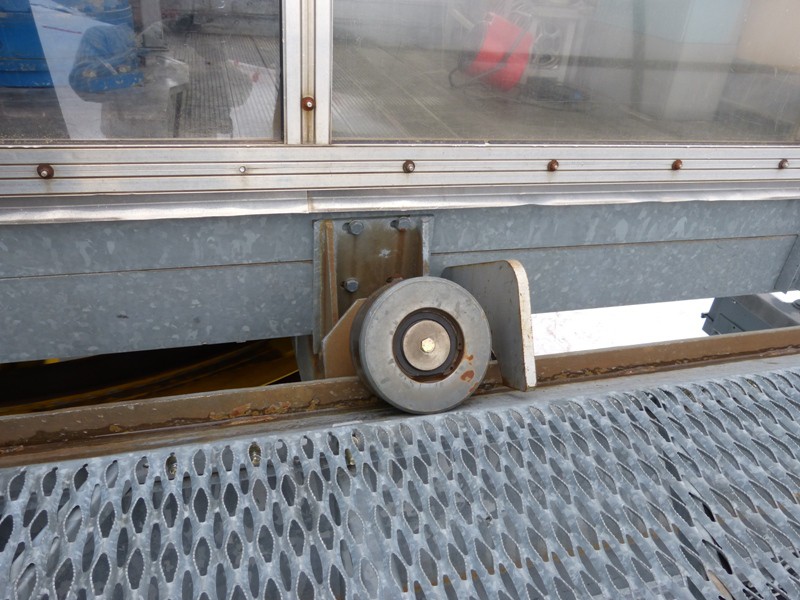

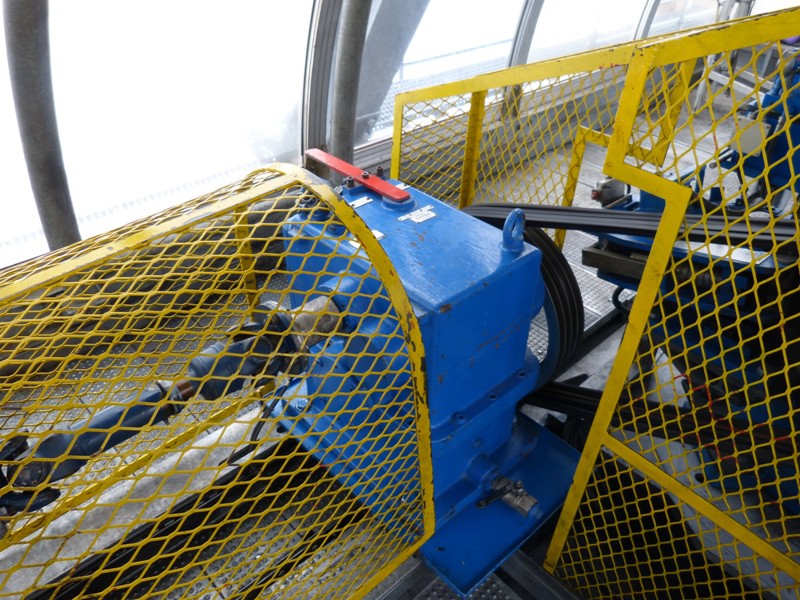

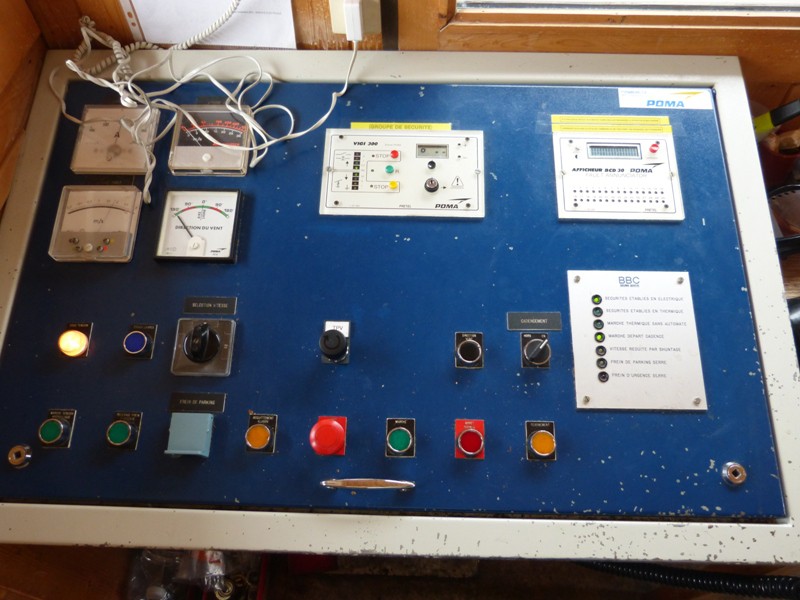

Voici une mise à jour technique de ce télésiège.

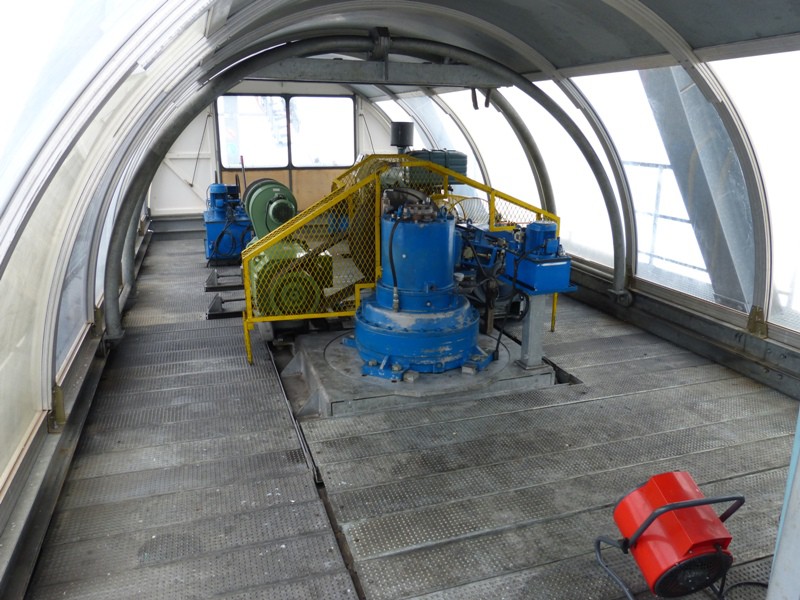

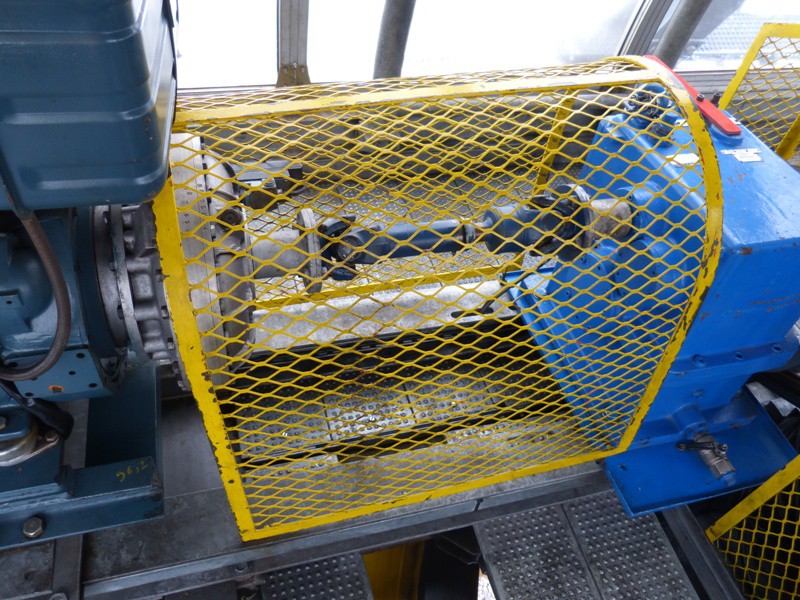

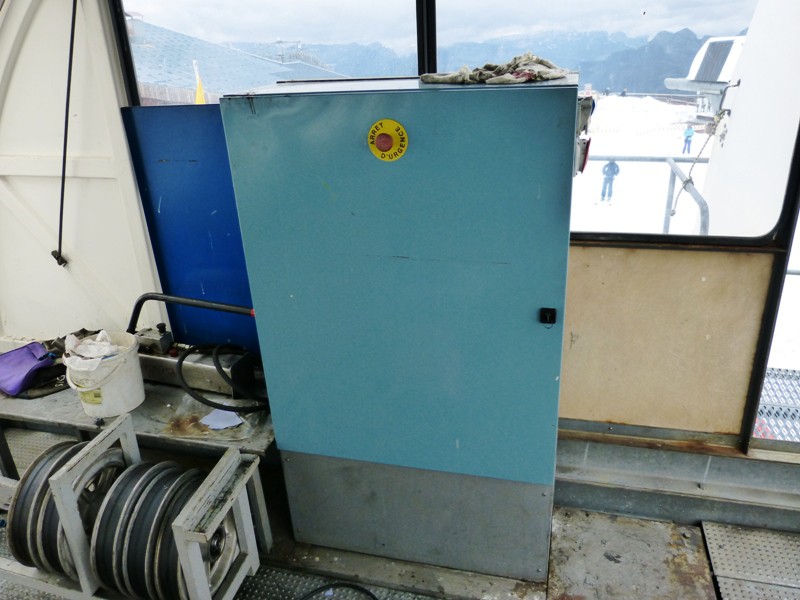

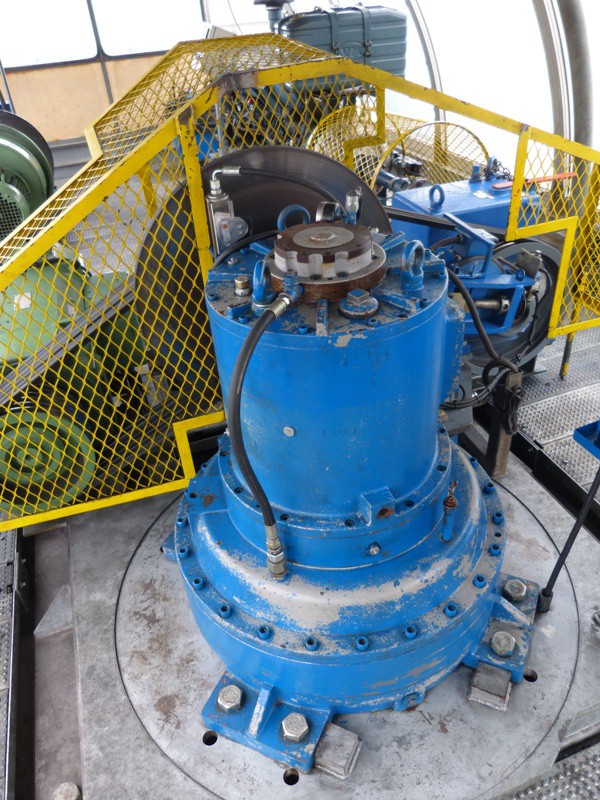

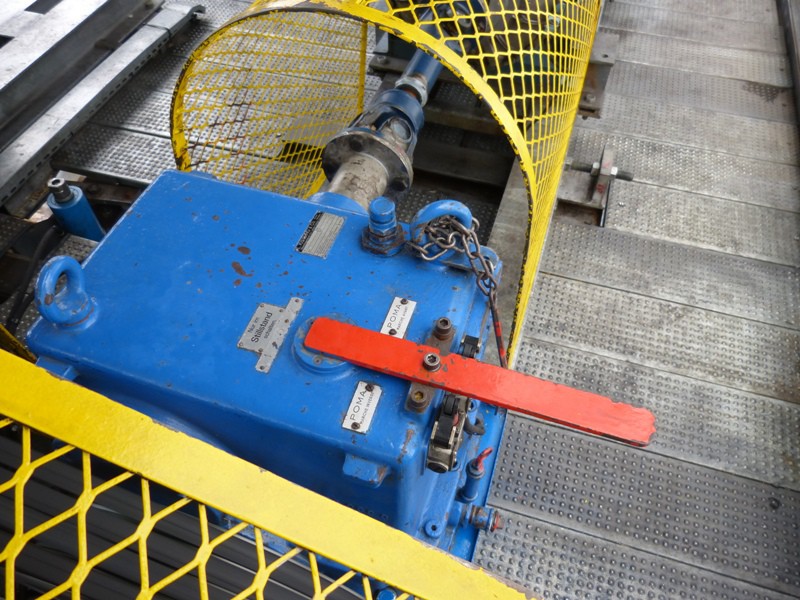

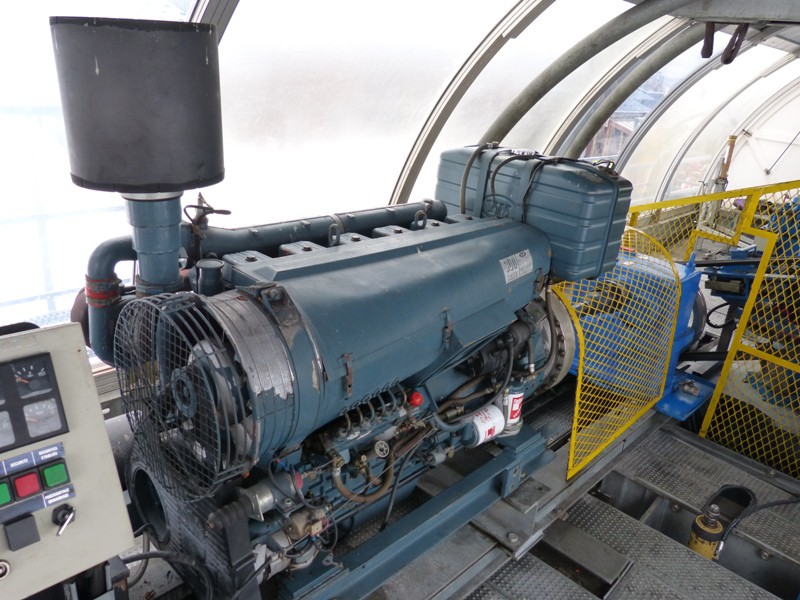

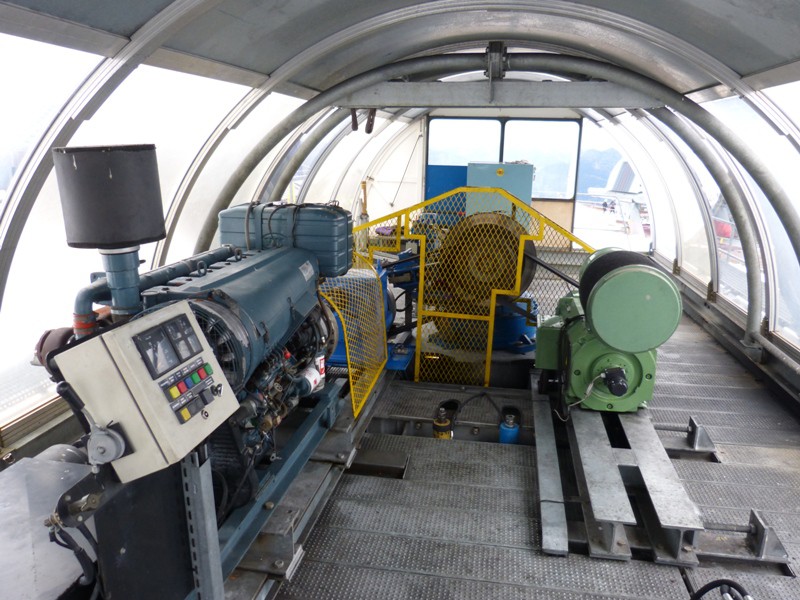

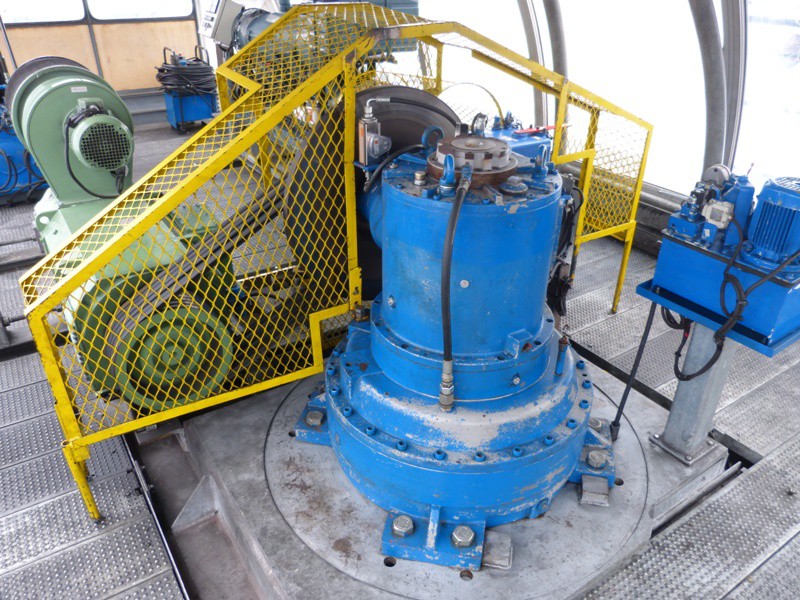

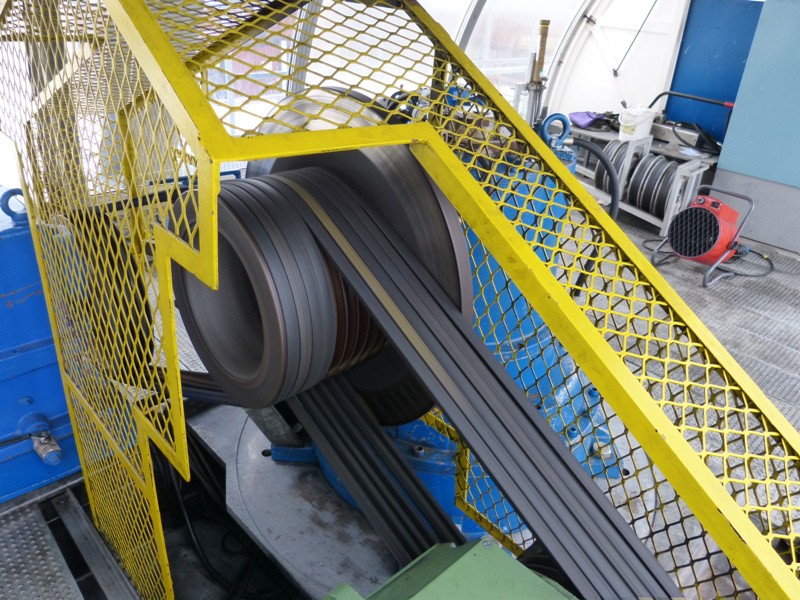

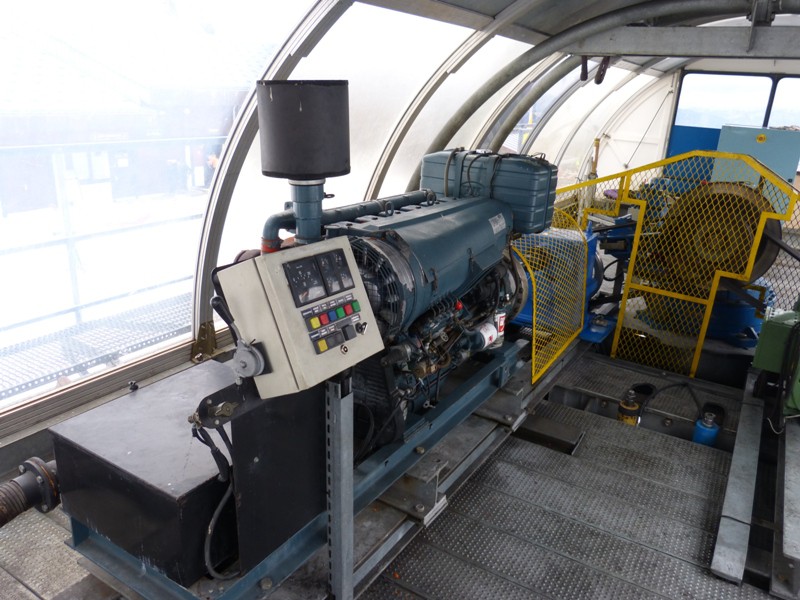

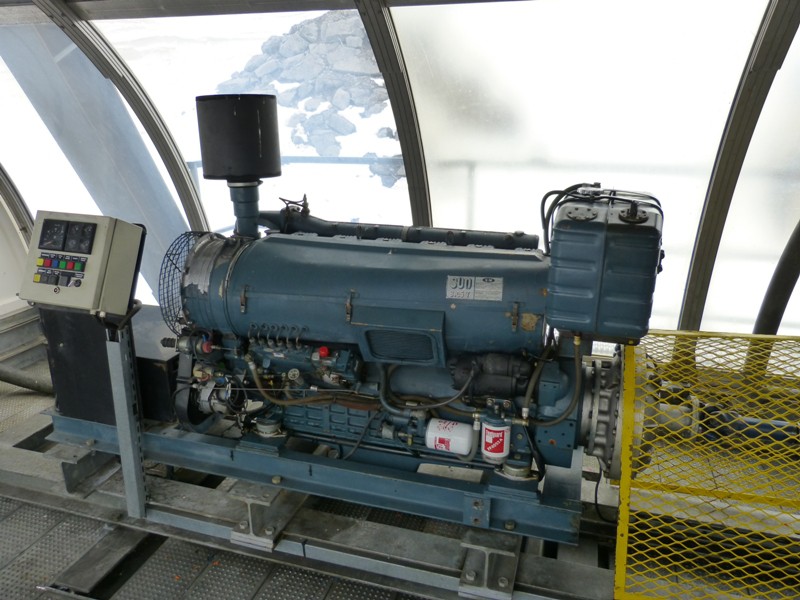

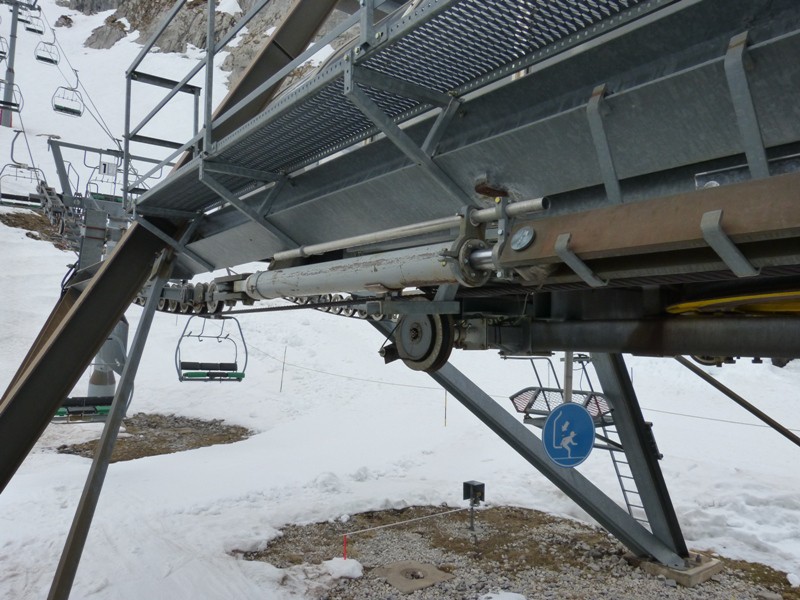

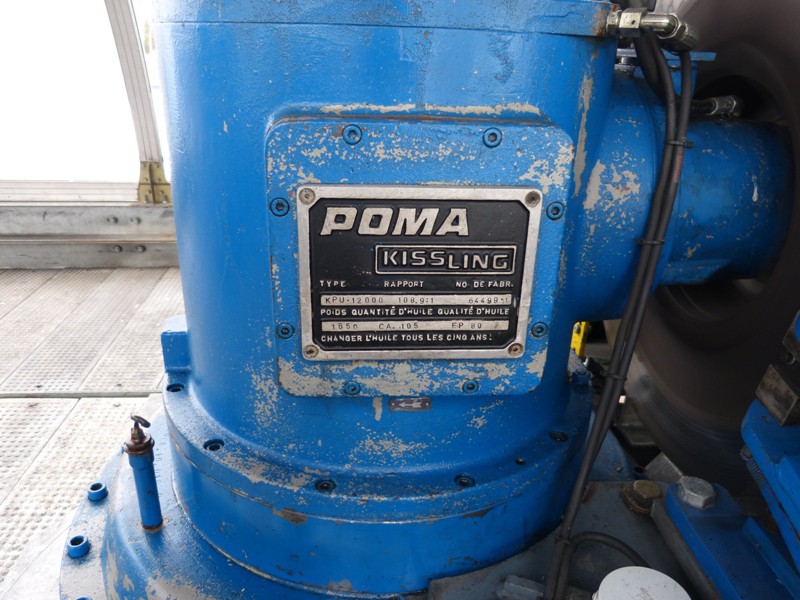

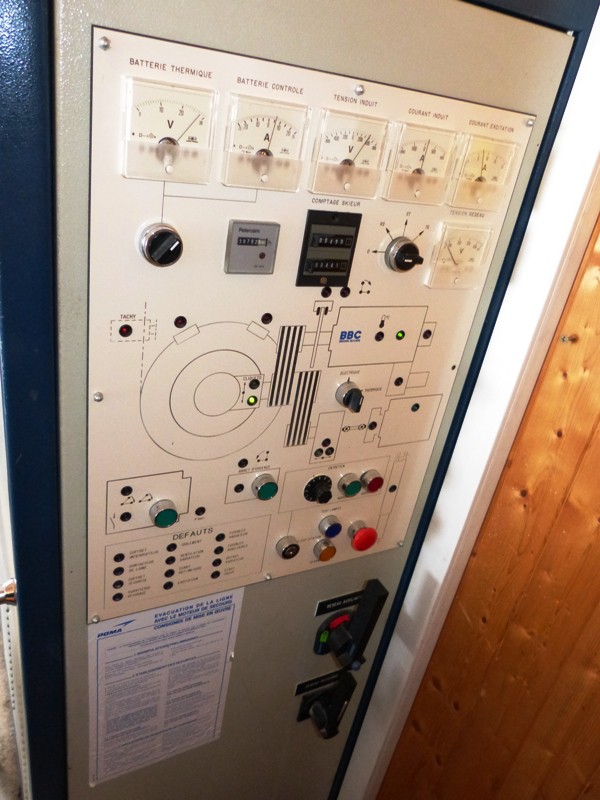

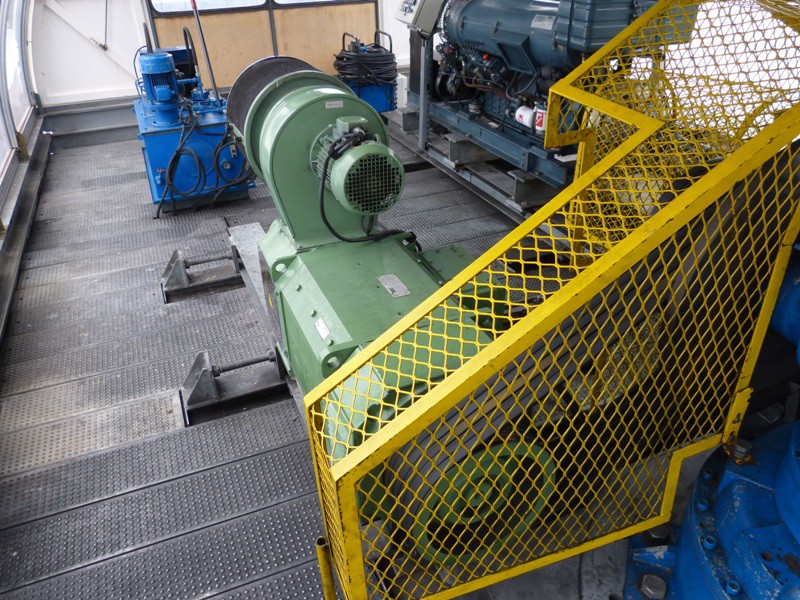

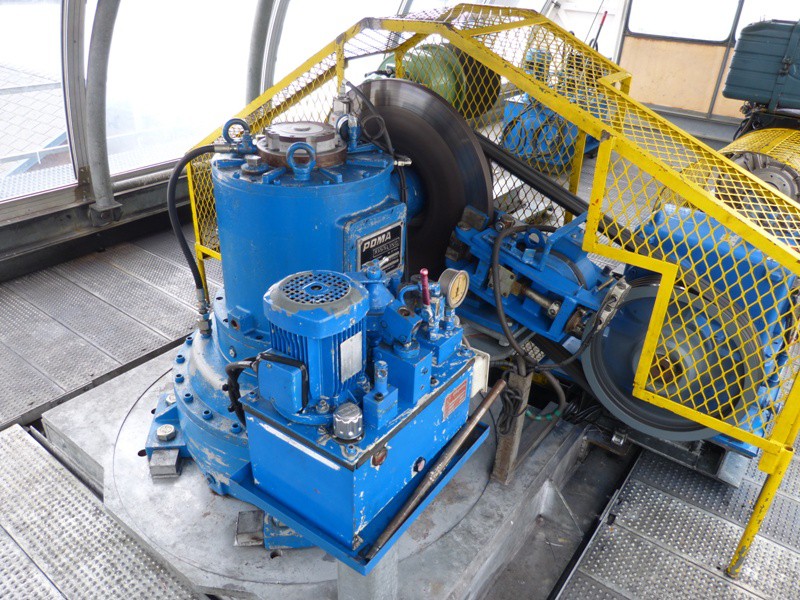

Commençons par monter dans la gare Delta. Vue générale :
Image IPB

Image IPB

En nous retournant, nous aperçevons une armoire électrique avec un coin maintenance :
Image IPB

L'installation est entrainée par un moteur à courant continu BBC de 171.1 kW :
Image IPB

Image IPB

La plaque signalétique du moteur :
Image IPB

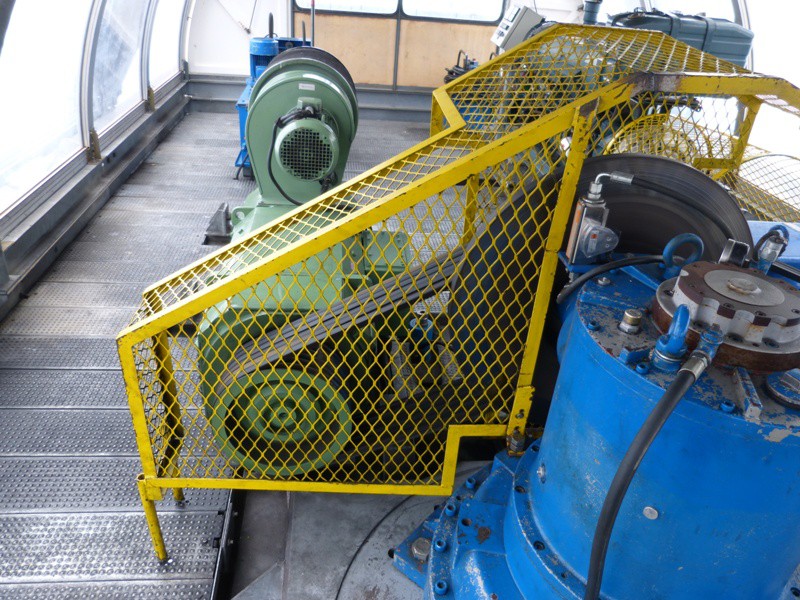

La liaison entre le moteur et le réducteur se fait par courroies :
Image IPB

Le réducteur :
Image IPB

Image IPB

L'arbre rapide avec le volant de freinage :
Image IPB

La plaque signalétique du réducteur :
Image IPB

On retrouve un frein de service électromagnétique agissant à l'entrée du réducteur :
Image IPB

Il y a deux freins d'urgence agissant directement sur la poulie motrice contrôlés par une seule centrale :
Image IPB

Image IPB

Le sommet des freins d'urgence :
Image IPB

En cas d'avarie sur le moteur principal, un moteur thermique de secours peut prendre le relais :
Image IPB

Image IPB

Le moteur :
Image IPB

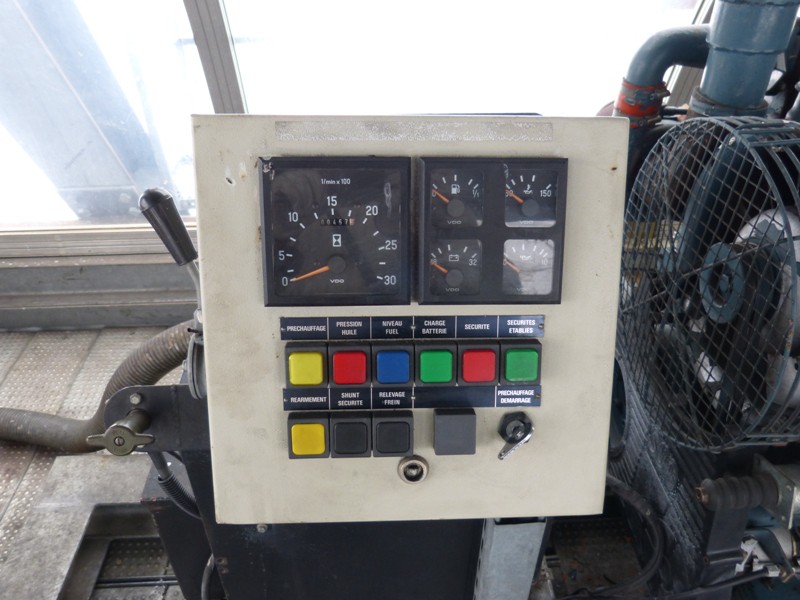

Le pupitre de commande du moteur :
Image IPB

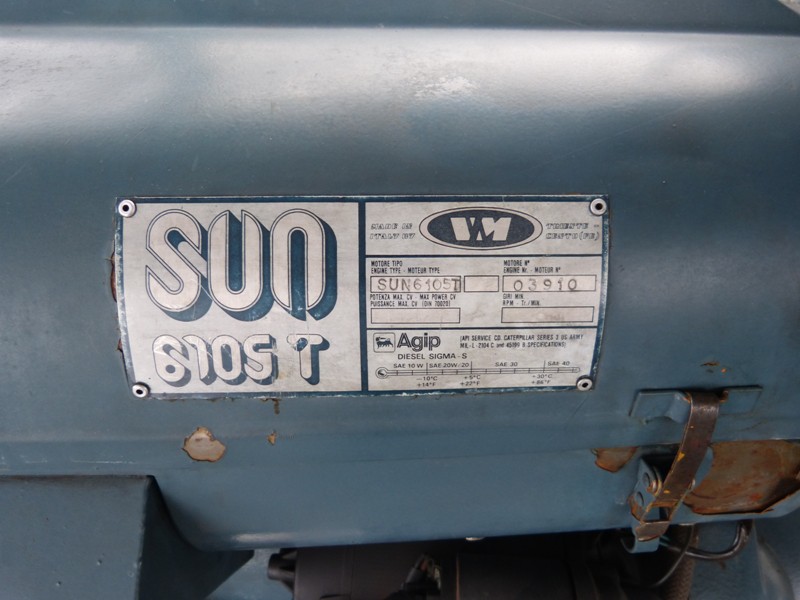

La plaque signalétique :
Image IPB

La sortie du moteur avec le coupleur et l'arbre de transmission :
Image IPB

Avant le réducteur, on retrouve un sélecteur qui permet de sélectionner le sens de marche désiré. A noter que la marche arrière n'est disponible qu’avec le moteur thermique.
Image IPB

Image IPB

Derrière le moteur thermique, on retrouve le dispositif de déplacement des pinces :
Image IPB

La tension du câble est gérée par une centrale hydraulique alimentant deux vérins disposés de part et d'autre de la structure.

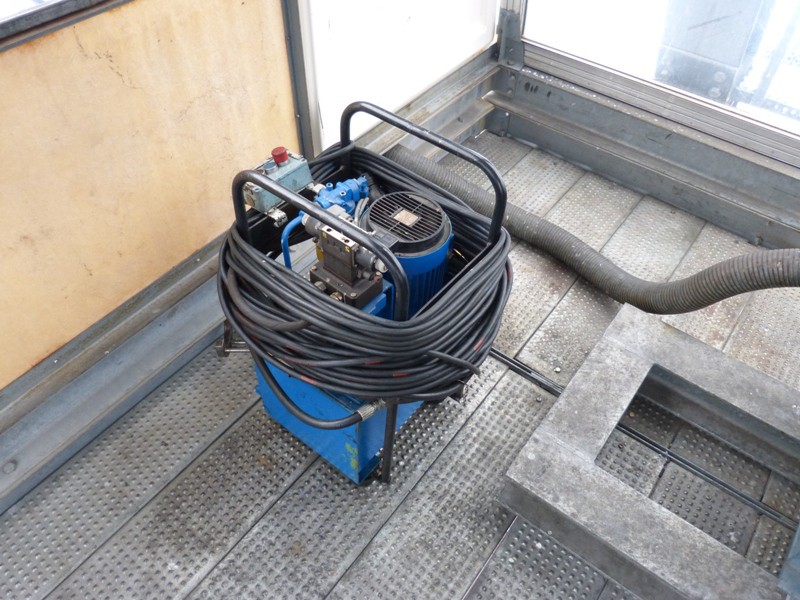

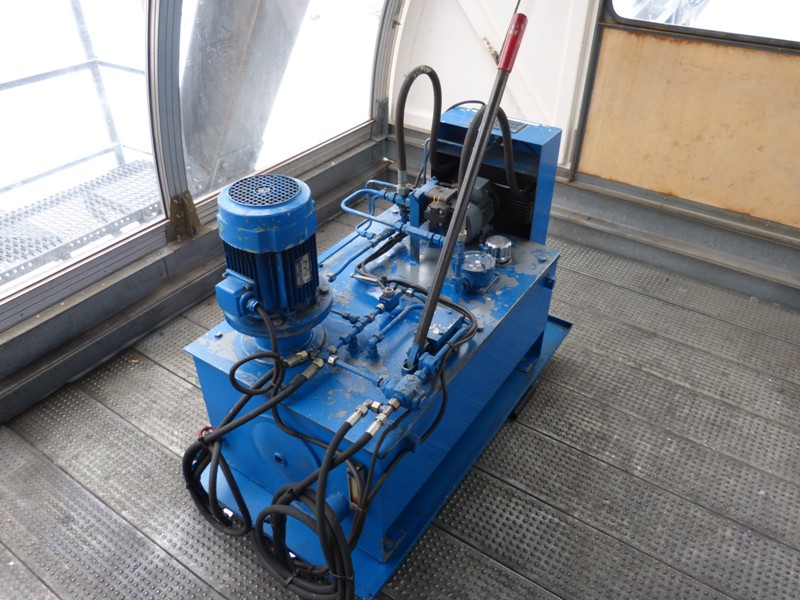

La centrale :
Image IPB

Un des deux vérins :
Image IPB

La structure motrice se déplace sur les montants de la gare Delta à l'aide de quatre galets comme celui ci :
Image IPB

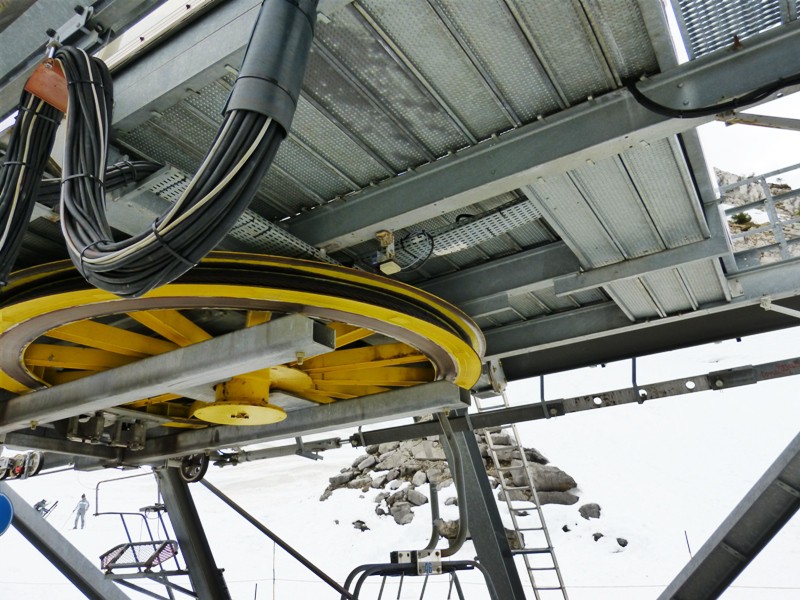

Vue sur la poulie motrice. On aperçoit les freins d'urgence ainsi que la dynamo tachymétrique du câble :
Image IPB

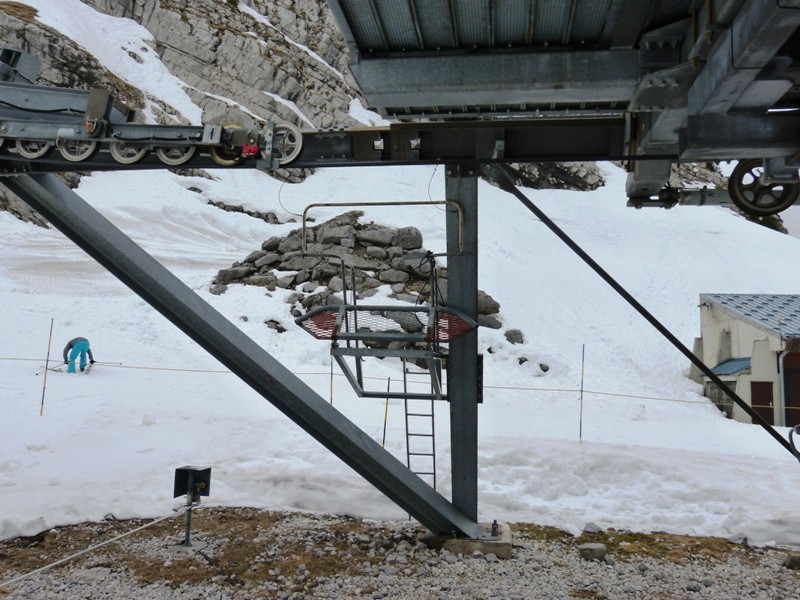

De l'autre coté de la gare, il y a une plateforme de maintenance, surtout utilisée pour le tirage des pinces :
Image IPB

Un siège au niveau de l'embarquement :
Image IPB

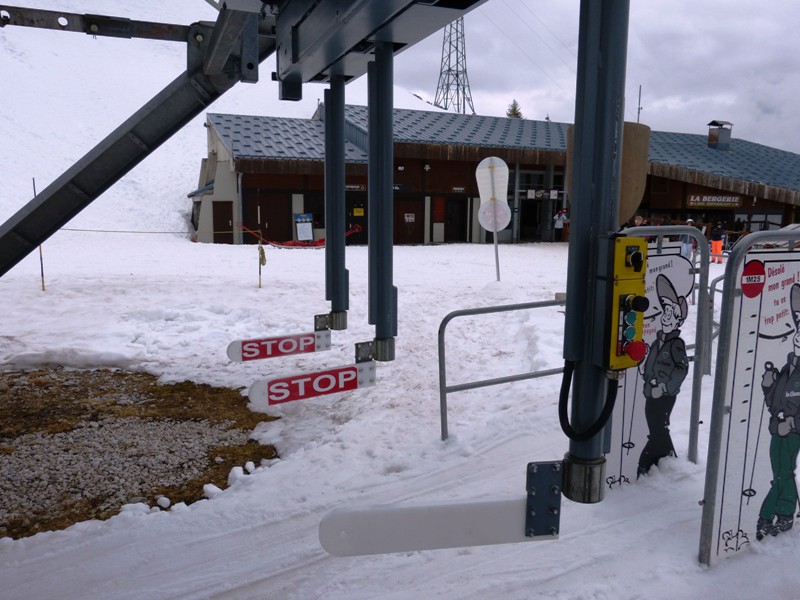

Les portillons de cadencements :
Image IPB

Au dessus de la poulie motrice, on retrouve les capteurs déclenchant l'ouverture des portillons :
Image IPB

Passons maintenant à la cabane. C'est ici que l'on retrouve le pupitre de commande général ainsi que les armoires de puissance. Vue générale :
Image IPB

Vue générale du pupitre :
Image IPB

Sur ce pupitre, on retrouve différents compteurs,
Image IPB

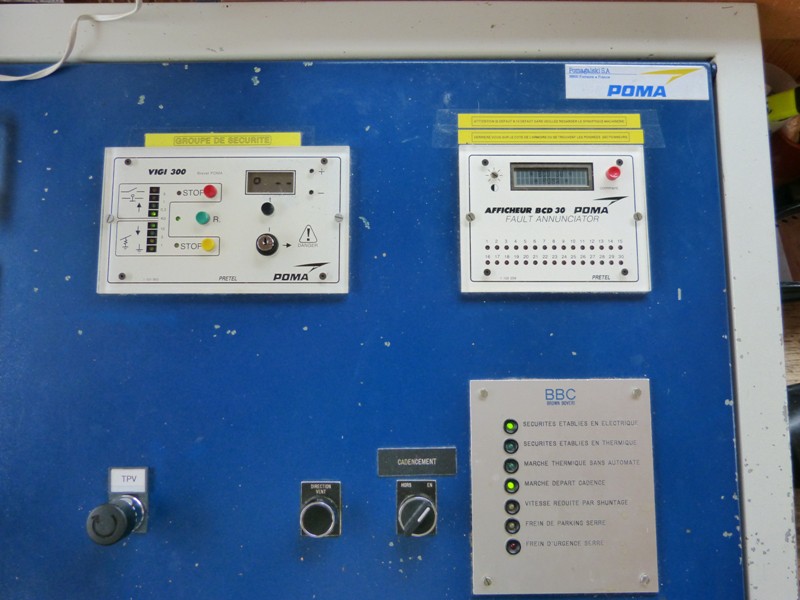

Le groupe de sécurité, un afficheur de défaut, les différents états de la machine,
Image IPB

Et des boutons et commutateurs pour la marche normale :
Image IPB

A noter que le télésiège dispose de de quatre vitesses en exploitation normale. La V3 roule à 2.30 m/s ; la V2 roule à 1.90 m/s ; la V1 roule à 1.30 m/s et la TPV roule à 0.40 m/s

Les armoires de puissances sont situées derrière le pupitre. Vue générale :
Image IPB

Sur le coté des armoires, on retrouve les sectionneurs ainsi qu'un synoptique de la machinerie :
Image IPB

Le synoptique en détail :
Image IPB

Les armoires de puissance sont composées de trois parties. Dans la première partie, on retrouve tout ce qui est alimentation :
Image IPB

Dans la deuxième partie, on retrouve le variateur de vitesse :
Image IPB

Et dans la troisième partie, on retrouve toute la commande :
Image IPB

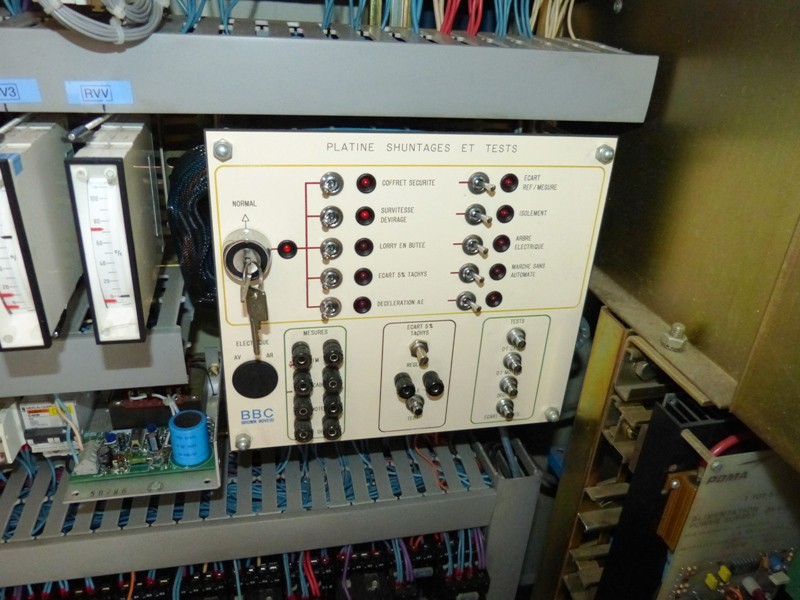

Détails sur la platine de pontages et de tests :
Image IPB

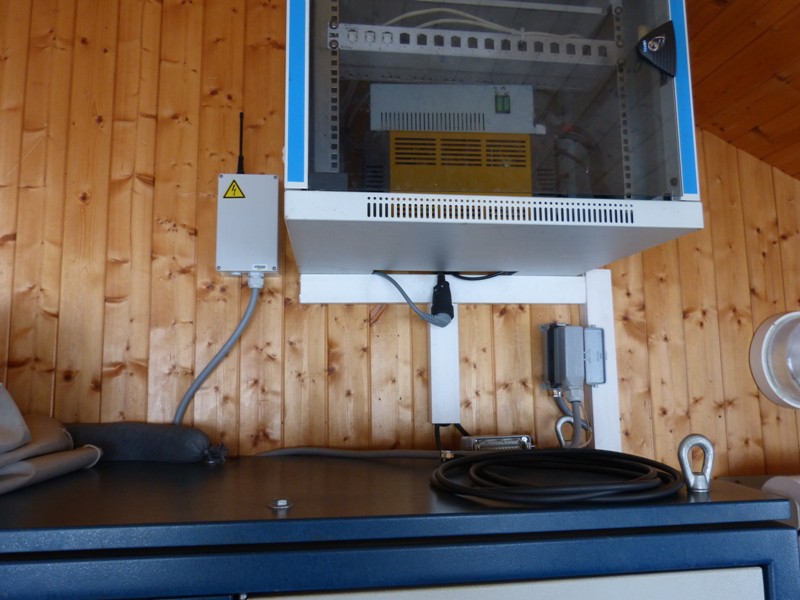

Au dessus de l'armoire, on retrouve une baie informatique pour la gestion des bornes de contrôle ainsi que le boitier de réception de la télécommande Freeman :
Image IPB

Pour en revenir à la question de pourquoi une gare Delta, il semblerait que ce soit une question d’ordre financier. Pour un 3 places à débit égal, la gare Delta aurait été moins chère que l'Alpha.

Mes remerciements à la SATELC pour l'autorisation de prendre et de publications des photos.

Ce message a été modifié par monchu - 15 janvier 2018 - 15:36 .

Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
0

#14 L'utilisateur est hors-ligne   mlo

  • TK de Chariande
  • Groupe : Membres
  • Messages : 28
  • Inscrit(e) : 23-novembre 14

Posté 22 avril 2017 - 10:03

Je me permet une petite précision concernant ce télésiège, a l'époque La Satelc avait acheté un télésiège 4 places Montaz Mautino mais l'entreprise a déposé le bilan et n'a pas pu construire cet appareil. C'est pourquoi le télésiège s'est transformé avec une gare delta et en 3 places Poma pour le même prix du marché signé avec Montaz. B)
1

Page 1 sur 1
  • Vous ne pouvez pas commencer un sujet
  • Vous ne pouvez pas répondre à ce sujet

1 utilisateur(s) en train de lire ce sujet
0 membre(s), 1 invité(s), 0 utilisateur(s) anonyme(s)
