TKD du Raffou (†) - Le Margériaz (Les Aillons - Margériaz) Montagner - 1981 > 2020

#1 L'utilisateur est hors-ligne   alspace

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 547
  • Inscrit(e) : 14-septembre 13

Posté 19 juin 2015 - 13:41

Image IPB


Au sommaire de ce reportage :

  • Le Margériaz
  • Raffou, desserte de l’un des espaces débutants du Margériaz
  • Ligne et infrastructures du téléski du Raffou
  • Raffou, un téléski école



Le Margériaz

Le Margériaz est le plus grand stade de neige du massif des Bauges. Situé sur la commune d’Aillon le Jeune, il propose un forfait commun avec la station d’Aillon le Jeune, distante de 12 kilomètres.
Ce regroupement propose un domaine skiable, d'une taille raisonnable, composé de 40 pistes (soit 40 km) et de 20 remontées mécaniques entre 1000 mètres d'altitude et 1800 mètres d'altitude au sommet du téléski du Golet.

Image IPB
^^ Découvrez une présentation plus détaillée de la station en cliquant sur le logo ^^


Raffou, desserte de l’un des espaces débutants du Margériaz

Le téléski du Raffou a été construit en 1981, un an après le lancement de l’exploitation du stade de neige du Margériaz dans le même temps que son voisin du Dégottin. Il est situé au cœur du front de neige du Margériaz, en complément du plus grand téléski du Dégottin et desservant à eux deux un espace débutants en continuité de celui proposé par le tapis roulant P’tiou un peu plus haut sur le front de neige.

Raffou est le « petit téléski » de cet espace débutant qui permet de desservir seulement une piste de ski propre en sous-bois, la piste verte de la Martre.

Image IPB

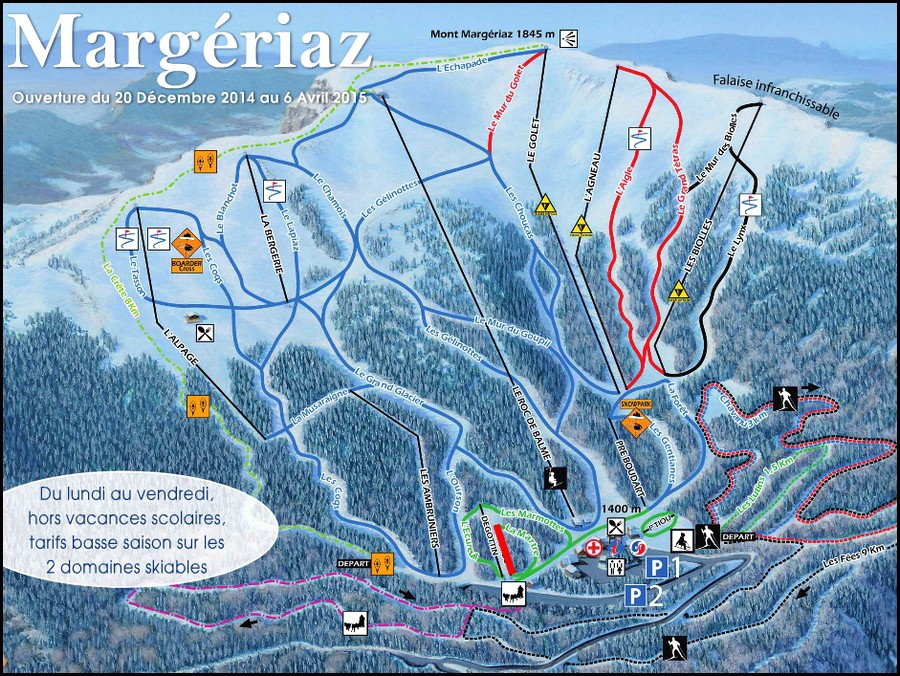

Situation du téléski du Raffou sur le plan des pistes du Margériaz.


Au niveau technique, on retrouve un téléski débrayable Montagner standard à gare 5B, format destiné aux appareils courts. Étant donné que c'est un téléski assez vieux, la gare amont est de type poulie flottante.


Voici les caractéristiques de ce téléski :

Caractéristiques administratives

TKD-Téléski à perches découplables : RAFFOU
Maître d'œuvre : CETARM 73
Maître d'ouvrage : SAEM DES BAUGES
Exploitant : SAEM DES BAUGES
Constructeur : MONTAGNER
Année de construction : 1981

Caractéristiques d’exploitation

Saison d'exploitation : Hiver
Capacité : 1 personne (Transport simultané autorisé pour 1 adulte et 1 enfant)
Débit à la montée : 500 personnes/heure
Vitesse d'exploitation maximale : 1,5 m/s
Sens de la montée : Par la droite

Caractéristiques géométriques

Altitude aval : 1380 m
Altitude amont : 1392 m
Dénivelée : 12 m
Longueur développée : 175 m
Longueur horizontale : 174,6 m
Pente moyenne : 6,9 %
Pente maximale : 10 %
Temps de trajet : 1 minute et 57 secondes

Caractéristiques techniques

Type de gare motrice : 5B
Diamètre de la poulie motrice : 1300 mm
Emplacement motrice : Aval
Type de motorisation : Asynchrone
Puissance développée : 7 kW
Type de gare retour : Poulie flottante
Diamètre de la poulie retour : 2000 mm
Emplacement tension : Amont
Type de tension : Contrepoids
Masse du contrepoids : 1000 kg
Tension nominale : 2000 daN
Nombre de pylônes : 2
Nombre de véhicules : 32
Espacement : 7 s
Dispositif d'accouplement : Douille auto-coinçante Montagner

Caractéristiques du câble (1993)

Fabricant : Non renseigné
Diamètre : 12 mm
Type de câblage : Lang à droite
Composition : 6x7 fils
Type d'âme : Textile
Résistance à la rupture : 9000 daN
Pas de câblage : 8 mm


Ligne et infrastructures du téléski du Raffou

La gare aval

La gare aval est située à 1380 mètres d’altitude, au cœur du front de neige du Margériaz, en contrebas du départ du télésiège du Roc de Balme, toute proche du départ du téléski du Dégottin. On retrouve ici une station motrice fixe de type 5B développée par Montagner.

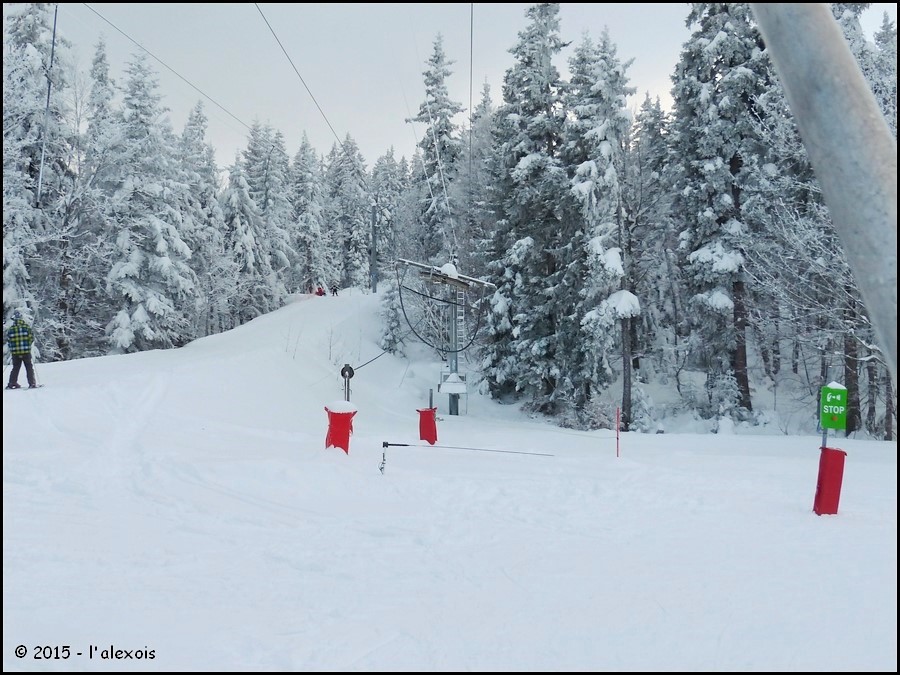

Image IPB

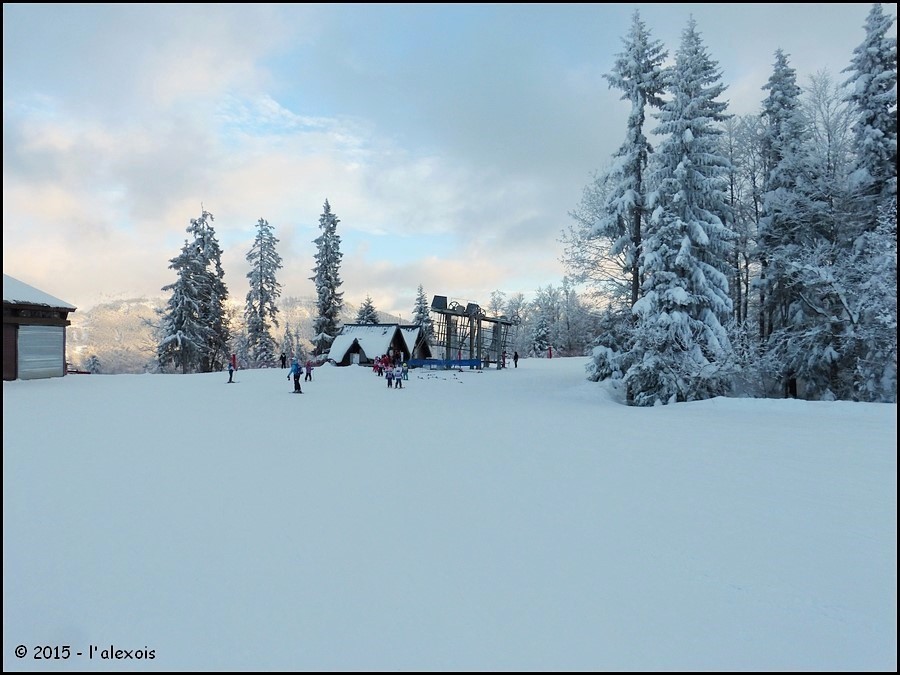

La gare aval dans son environnement.

Image IPB

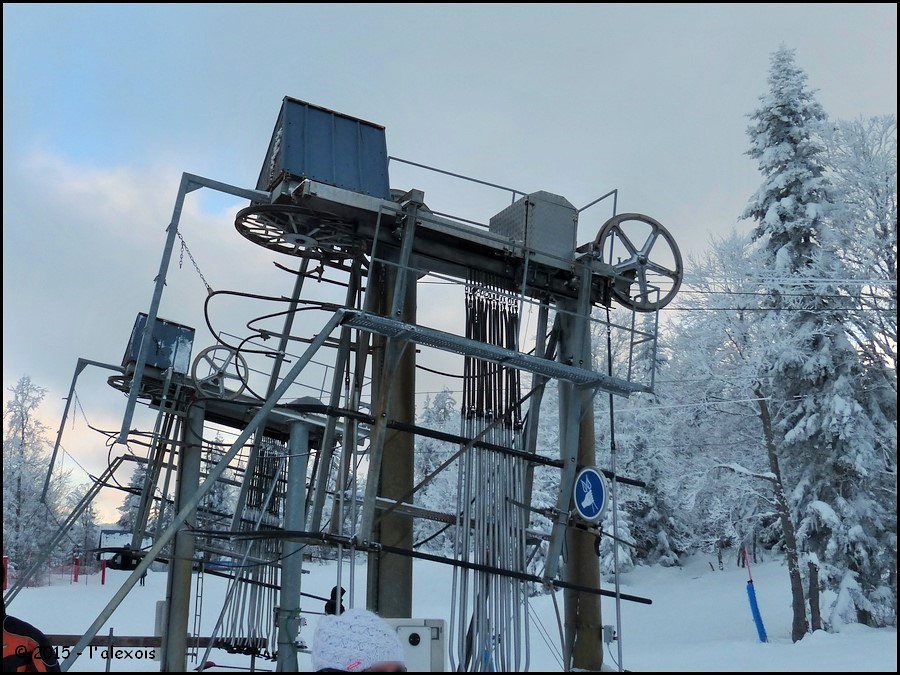

Vue de côté.

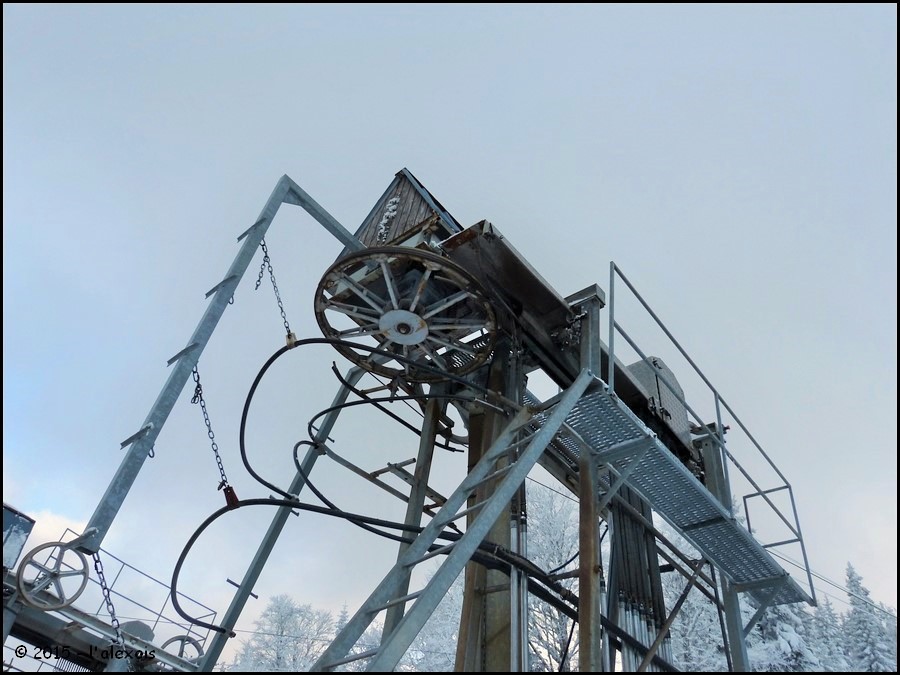

Image IPB
La poulie motrice.

Image IPB

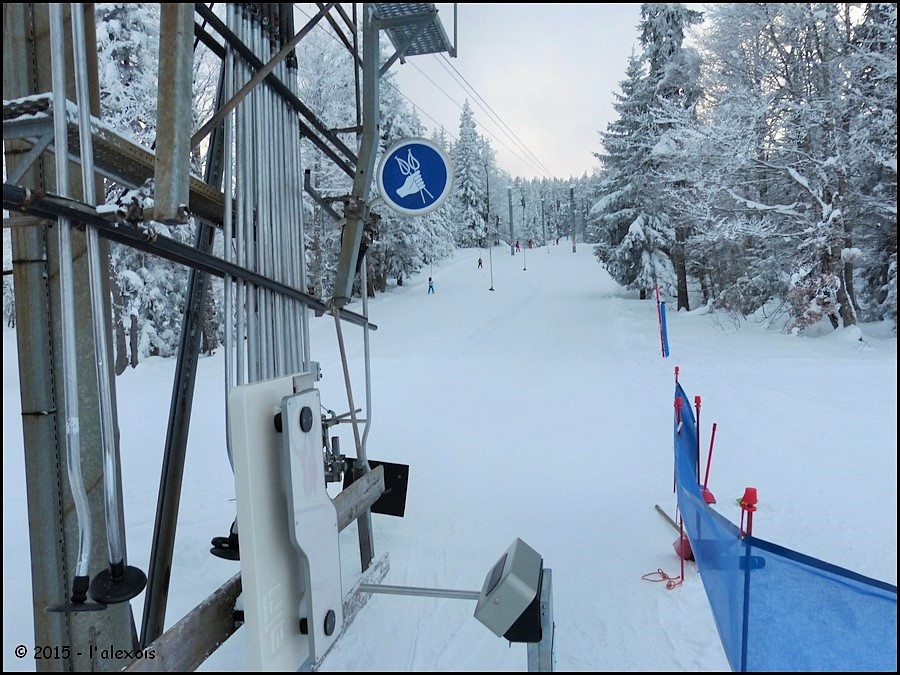

L’accès au départ.



La ligne

La ligne du téléski du Raffou est assez courte, avec ses 175 mètres de longueur développée. La pente est faible et régulière et longe sur son intégralité la ligne du téléski du Dégottin.

Montagner a ainsi équipé la ligne de 2 pylônes, dont un support et un support-compression :

  • P1 : SC/S+Dispositif d'aide à la réduction de la largeur de la voie
  • P2 : S/S+Dispositif d'aide à la modification de la largeur de la voie

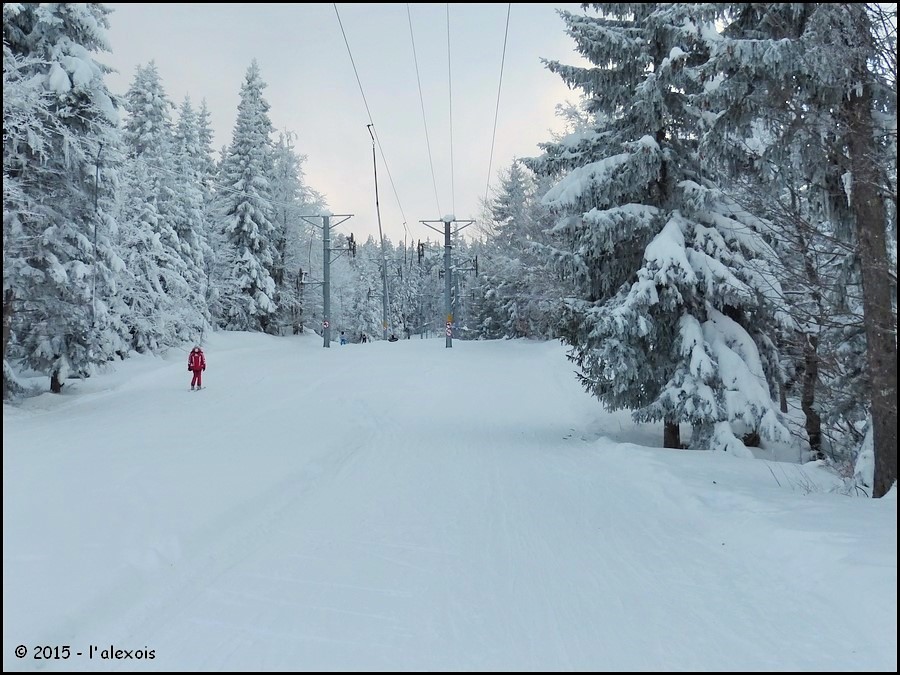

Image IPB

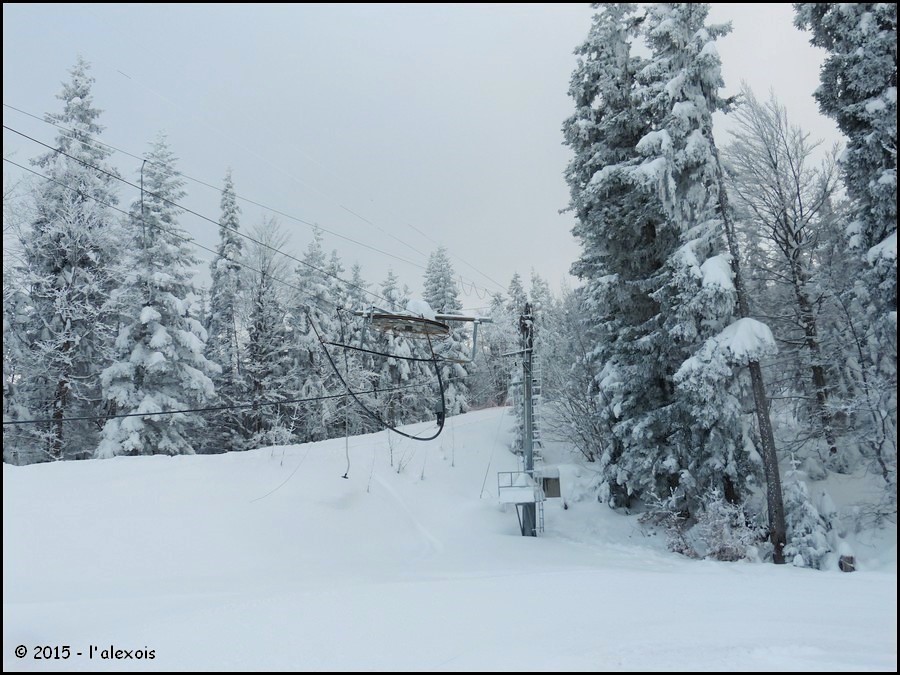

Portée vers le pylône 1.

Image IPB

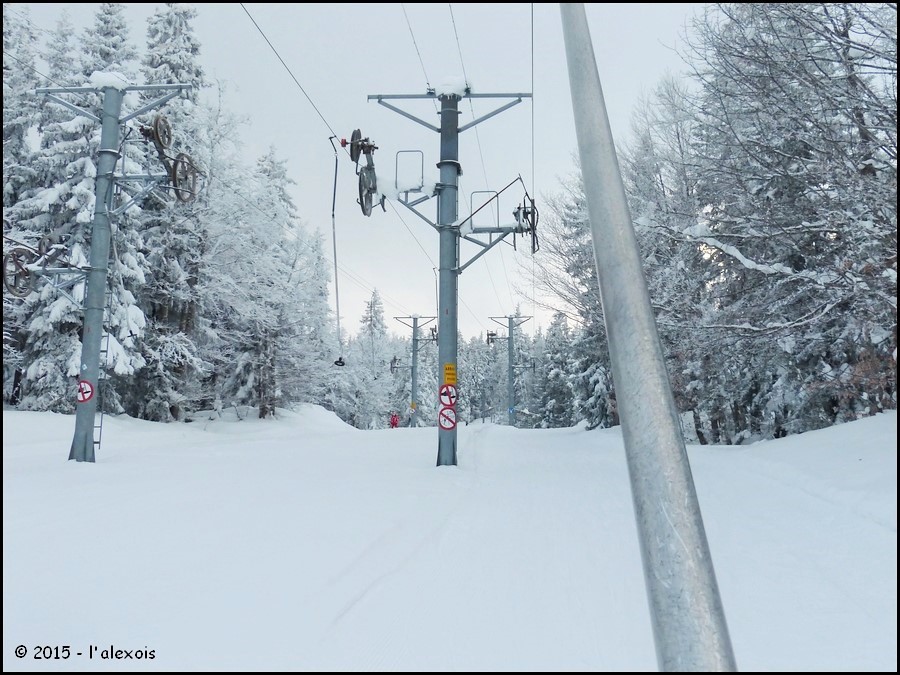

P1.

Image IPB

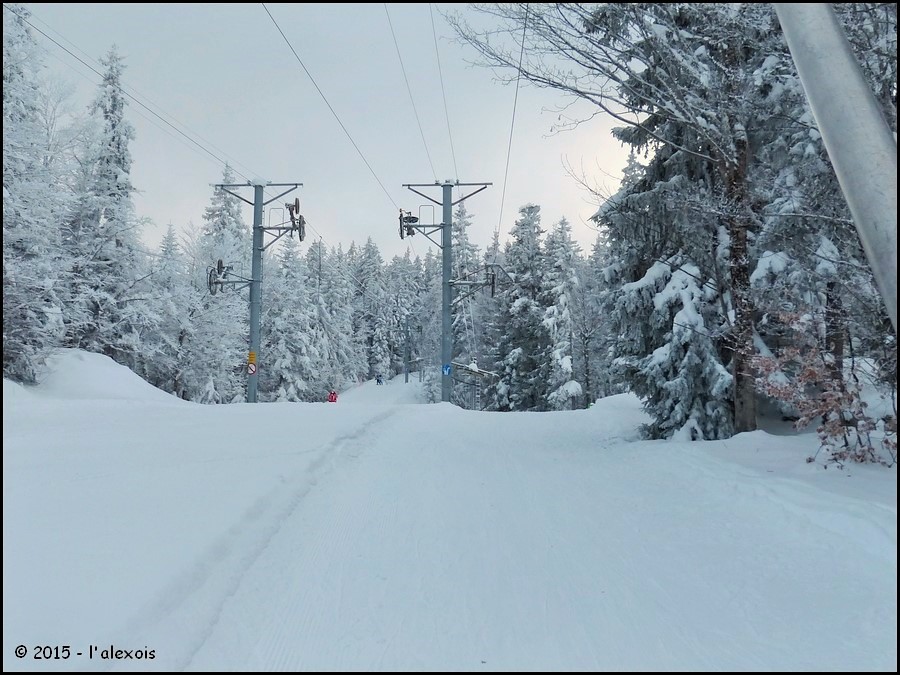

Portée vers le pylône 2.

Image IPB
P2.



La gare amont

La gare amont est située à 1392 mètres d’altitude, le long de la ligne du téléski du Dégottin.
On retrouve une poulie flottante assurant la tension du câble, grâce à un contrepoids.

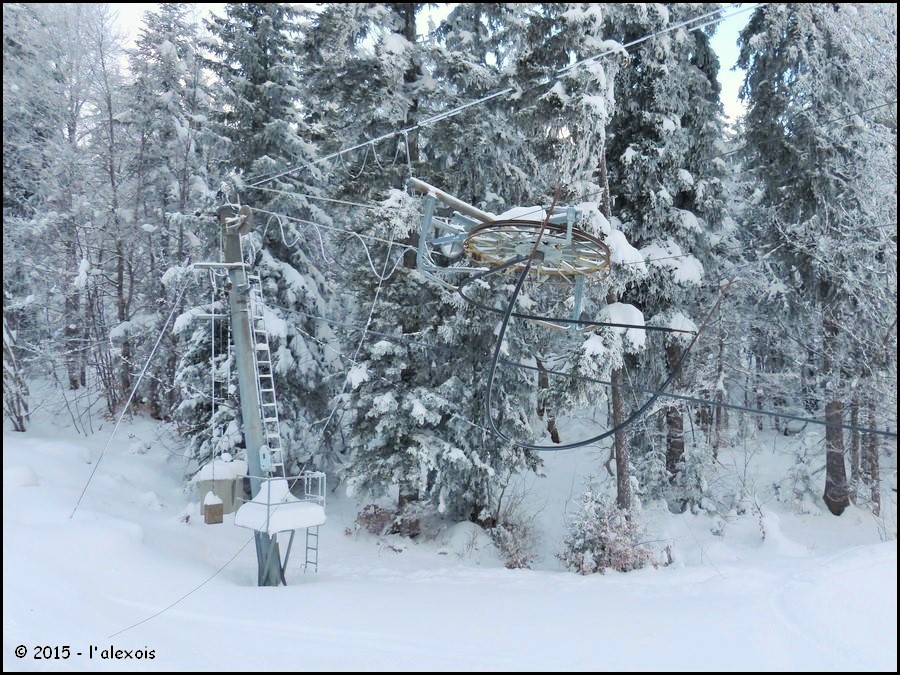

Image IPB

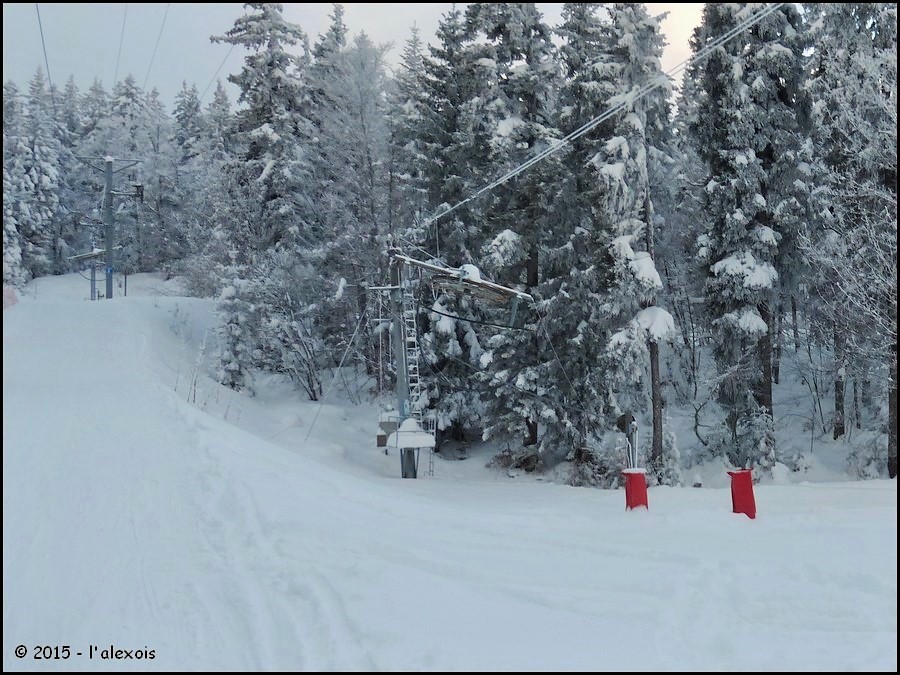

La gare amont vue depuis la ligne.

Image IPB
Vue depuis la ligne du téléski du Dégottin.

Image IPB
Vue de trois-quarts avant.

Image IPB
Vue opposée.



Les véhicules

Le téléski du Raffou est équipé de 32 perches Montagner reliées au câble par des douilles auto-coinçantes.

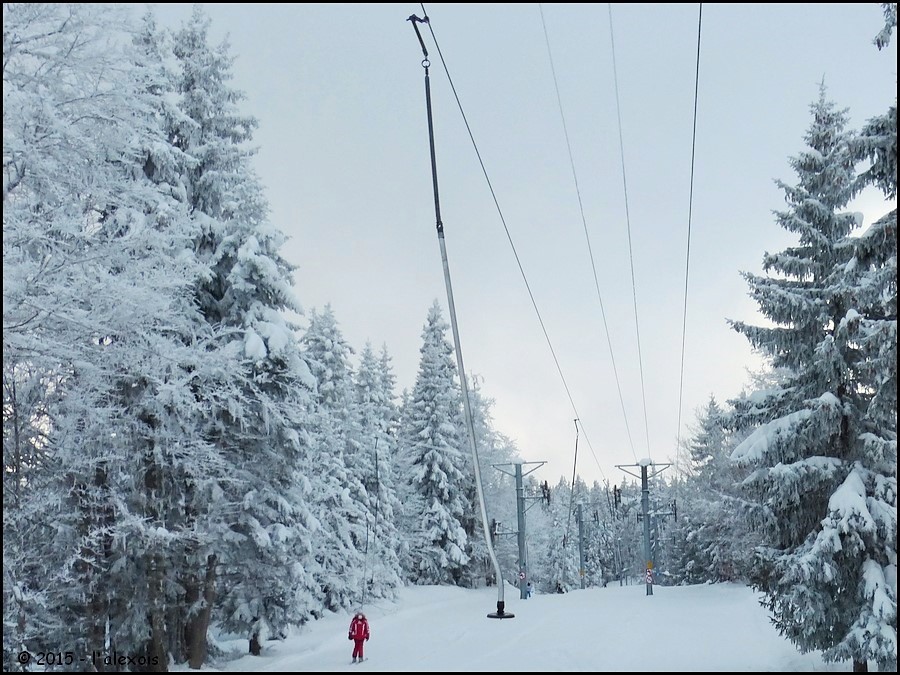

Image IPB
Une perche Montagner en ligne.



Raffou, un téléski école

Depuis plus d’une trentaine d’années, Raffou assure en tandem avec le téléski du Dégottin la desserte de l’espace débutants du bas du front de neige du Margériaz. Contrairement à son voisin, Raffou dessert une piste verte tout à fait adaptée à la clientèle débutante puisqu’en plus d’être facile, elle est isolée du reste du domaine, alors que ce n’est pas tout à fait le cas pour les pistes desservies par Dégottin.
Aujourd’hui, le téléski du Raffou est tout à fait adapté à sa tâche, et aucun projet de remplacement n’est à l’ordre du jour.

Je tiens à remercier l’alexois pour les photos, et Bovinant pour la bannière.

Bannière : Bovinant
Texte et mise en page : Alspace
Photos : l’alexois
Date des photos : 31 janvier 2015.
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
2

#2 L'utilisateur est hors-ligne   alspace

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 547
  • Inscrit(e) : 14-septembre 13

Posté 19 juin 2015 - 13:42

N'hésitez pas à déposer vos commentaires, suggestions d'amélioration, photos supplémentaires, remarques diverses et questions sur ce reportage. Image IPB
www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#3 L'utilisateur est hors-ligne   crazyrat

  • Nouveau membre
  • Groupe : Membres
  • Messages : 0
  • Inscrit(e) : 08-avril 19

Posté 08 avril 2019 - 13:58

Bonjour,

je suis tombé par hasard ici
suite à un message des enfants
ce téléski porte le nom de ma famille
donc c'est un peu simple, mais quelle est l'origine de ce nom "RAFFOU" sur ce mont de Savoie ?

https://www.remontee...agner-5468.html

Merci
