[pistenbully fan]

Le constructeur Suisse BMF a posté des nouvelles vidéos sur des constructions de l'été passer, notamment sur la nouvelle TCD Heidbüel à Lenzerheide.

Chaîne youtube de BMF

[jacky carlingue]

Merci pour cette info...
Cet appareil est vraiment atypique: oscillation, pompage sont provoqués alors que ce sont des phénomènes habituellement évités..
JC

[monchu]

Je ne sais pas si cette info a déjà été postée quelque part : le Parc National des Ecrins et le Conseil Général des Hautes-Alpes publient une série de vidéos intitulée « On ne fait pas de station sans casser des oeufs ». Chaque vidéo est un recueil de témoignages de pionniers de ces stations des Hautes-Alpes, illustrés de documents d'époque :

http://www.pierresqu...-alpes_r39.html

[Cookie]

Vidéo de la tempête "Susanna" ces derniers jours à Arosa, qui a malmené un télésiège : vidéo

[benbel]

Cookie, le 10 février 2016 - 20:59 , dit :

Vidéo de la tempête "Susanna" ces derniers jours à Arosa, qui a malmené un télésiège : vidéo

Impressionnants les vents qui ont durement secoué ce pauvre télésiège qui n'est plus tout jeune.

Il s'agit du TSF2 Brüggerhorn construit par WSO en 1970.
Son remplacement est prévu en 2017 ou 2018, année d'expiration de sa concession.

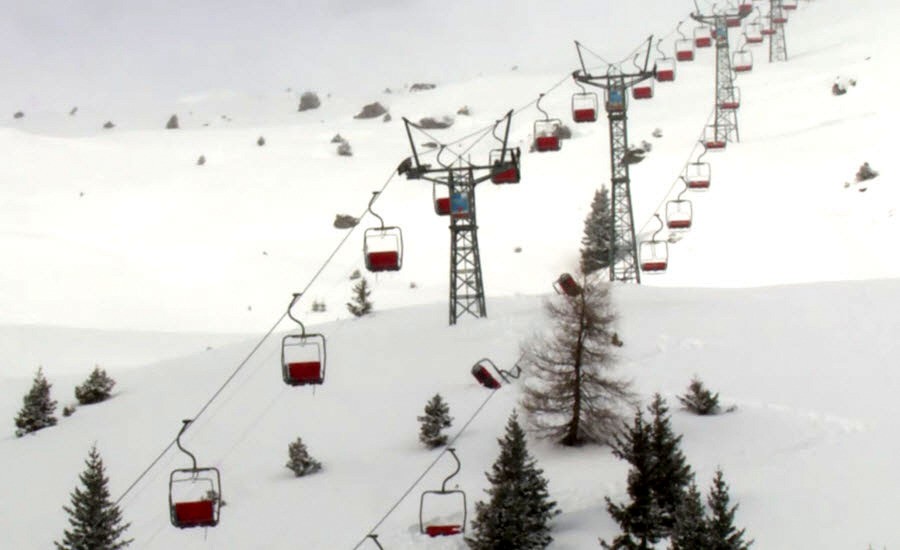

Une vue après la tempête :


Source : capture d'une vidéo de Südostschweiz

[Stephane M.]

Pauvre TSF2 /> Brüggerhorn à Arosa :



==
Vieux reportages sur la TSR (Suisse) avec quelques remontées mécaniques ci ou là

http://www.rts.ch/ar...s-de-neige.html


==
2 autres vidéos connues mais recroisée et ça fait tjrs plaisir de revoir Pierre Montaz
http://www.dailymoti...es-d-en-haut_tv

St Nizier du Moucherotte :
http://www.dailymoti...age-2001_webcam

Ce message a été modifié par LunedeFiel - 14 février 2016 - 09:22 .

[Miamivince]

[HS] Bonjour, est-ce que quelqu'un peut me donner des infos sur l'équipement que l'on aperçoit au sommet du TS. On voit une nacelle et visiblement une ligne avec un brin porteur unique. Ca ressemble à un TPH de service.
J'ai fait une capture de la vidéo pour que vous voyiez de quoi je parle:

Merci
[/HS]

[monchu]

C'est le téléphérique de service destiné à l'approvisionnement du restaurant d'altitude situé en contrebas :

[Gondelbahn Monde]

Ma première vidéo d'un TKE2

TKE2 Le Grand-Tsai de Städeli (1976)
(cliquez sur l'image)

[Adrien74]

Bonjour, voici une belle video sur installation spectaculaire de huashan réalisez par poma.

Ce message a été modifié par Adrien74 - 19 février 2016 - 12:08 .

[Gondelbahn Monde]

Verbier 1950-60 : https://www.facebook...56532174509975/

[Gondelbahn Monde]

TKD1 Le Rouge (Poma)
Seul TKD de Verbier !
Bon visionnage

[Chamois78]

Bonjour,

Voici 3 nouvelles vidéos sur ma chaîne pour compléter ma playlist sur St-Luc :

- Nouveau Télésiège de "La Forêt" : https://www.youtube....h?v=Wq5aRdoPk6Y

- Funiculaire "St-Luc - Tignousa" : https://www.youtube....h?v=8SkRWiRrS68

- Téléski "Par di Modzes" : https://www.youtube....h?v=EzRvrCpOPQ8

Demain je publierai sûrement les vidéos des remontées de Chandolin !

Bon visionnage !

Ce message a été modifié par Chamois78 - 27 février 2016 - 17:00 .

[Gondelbahn Monde]

Le retour de St-Luc en force
Bien faite ta vidéo du TS Poma

Ce message a été modifié par Gondelbahn Monde - 27 février 2016 - 18:52 .

[Chamois78]

Merci !

Comme je l'ai dis plus haut, demain je publierai les vidéos de Chandolin, et dans environ une semaine, les vidéos des remontées restantes (pour compléter les playlists) de Grimentz et Zinal !

[Gondelbahn Monde]

Aujourd'hui, je vous présente le



Bon visionnage

[Chamois78]

Comme promis, les vidéos de Chandolin :

- TSD "Le Tsapé" : https://www.youtube....h?v=nXeJ2inf1l4
(j'ai déjà publié un reportage sur ce TSD (reportage technique) en été, lien dans la description)

- TKD "Illhorn" : https://www.youtube....h?v=_rS4phuljww

- TKE "Les Etables" : https://www.youtube....h?v=aQgwRTG2QNU

- TSF "Le Rotzé" : https://www.youtube....h?v=v4g-GnJ2hAk

Voilà pour Chandolin !

[pistenbully fan]

Voici une jolie vidéo de l'entreprise Frey AG. Je sais pas si elle a déjà été postée, mais elle est sympa a regarder.

Lien vers la vidéo.

[Velro]

pistenbully fan, le 02 mars 2016 - 14:53 , dit :

Voici une jolie vidéo de l'entreprise Frey AG. Je sais pas si elle a déjà été postée, mais elle est sympa a regarder.

Lien vers la vidéo.

(Message en cours d'édition.)

Je rajoute quelques commentaires car on aperçoit quelques détails qui ne sont pas souvent visibles. Les différentes séquences concernent des RM variées plus ou moins récentes.


00:01:18
Dessin d'un condensateur de câble pour la surveillance capacitive de câble tracteur, avec bobines pour l'installation de télétransmission (FUA).

00:01:20
Schéma électrique (vue partielle) d'une plaque parafoudre (Blitzschutzplatte) d'une FUA, sauf erreur c'est le schéma d'une boîte allemande rachetée par Frey il y a quelques années (voir aussi à 00:01:57). La plaque parafoudre est typiquement une plaque en tôle d'acier comprenant quelques selfs, des éclateurs à gaz, etc. Elle es supposée protéger l'électronique de la FUA en cas de coup de foudre... disons indirect.

00:01:49
Pupitre de commande typique commençant à dater un peu. On notera l'indicateur de position mécanique, les appareils de mesure pas très industriels et les interrupteurs rotatifs à cames infernaux à câbler et à dépanner (certains ont des dizaines de contacts).

00:01:57
Rack de FUA (installation de télétransmission avec couplage inductif via câble tracteur). Je ne connais pas dans le détail mais il me semble que le matériel n'a pas beaucoup évolué. La conception de base est assez ancienne. On notera en passant les IC en boîtier DIL, témoins d'une conception de carte des années 90 env. (faudrait vérifier mais les cartes FUA que j'ai vues étaient de conception ancienne).

00:02:00
Câblage d'une armoire de commande en atelier. On notera la présence de temporisations pneumatiques.

00:02:06
Câblage d'un grand variateur de fréquence 4 quadrants régénératif ABB de l'ancienne génération ACS800 (désormais remplacée par la série ACS880) destiné à une grande RM genre grand TPH à va-et-vient, grand funiculaire ou autre RM nécessitant une grande puissance d'entraînement.
On aperçoit (depuis la gauche) deux modules de filtre LCL puis 3 modules R8i inverter réseau (ISU, IGBT Supply Unit) puis 3 modules R8i inverter moteur (INU, Inverter Unit) puis le contacteur de sortie tout à droite. A noter que les R8i de la nouvelle génération ne sont pas mécaniquement compatibles avec les anciens R8i mais il existe des versions spéciales de remplacement).

00:02:10
Câblage d'un automate de sécurité Pilz (avec CPU tricanal diversitaire avec processeurs Motorola, Intel et Siemens dans le même module CPU, la première RM équipée de cet ancien automate était le funi devan le Palais fédéral à Berne qui a récemment été complètement refait), série retirée du programme de vente et remplacée par un système complètement différent, plus petit et d'une modularité plus fine mais nettement moins cher.
On aperçoit également divers interrupteurs à clés pour des pontages ainsi que des tests.

00:02:26
Coffret avec modules d'entrées/sorties décenttralisés (aussi dits "déportés") de l'ancienne génération pour l'automate de sécurité Pilz.
S'agissant d'une RM à mouvement continu débrayable les détecteurs de passage des véhicules sont assez nombreux en raison de la sécurisation des différentes zones (protection des blocs pour éviter une collision entre les sièges ou cabines).

00:02:27
Ambiance mise en service sur site client que tous les électros industriels connaissent bien. :)
Les notebooks, les classeurs fédéraux et parfois de très longues nuits... Seule certitude: à la fin ça marchera.

00:02:28
Extrait de schéma (d'après les textes: partie concernant la mesure de charge du funiculaire d'Ocean Park). On notera l'absence de l'identification des câbles dans les schémas (pour la maintenance c'est plus pratique d'avoir les assignations de câblage avec identification des câbles et conducteurs dans les schémas mêmes et pas uniquement sous forme de listes de câblage).
Les corrections manuscrites sont normales, hormis pour des équipements de série il y a toujours des corrections manuelles lors du câblage et de la mise en service. Les schémas sont remis à jour pour la version "As-Built" remise au client.

00:02:31
Raccordement d'un moteur asynchrone d'entraînement principal.

00:02:53
Feuille de schéma électrique en cours d'édition sur la CAD. Partie d'un répétiteur de marche, en-haut il s'agit probablement du convertisseur fibre optique/impulsions électriques. Frey a une systématique de désignation inhabituelle et peu pratique pour les utilisateurs mais qui facilite la vie aux personnes internes à Frey.

Ce message a été modifié par Velro - 03 mars 2016 - 17:07 .

[Gondelbahn Monde]

Voici ma vidéo sur la fameuse TC Piste de l'Ours
Profitez bien, dernière année que cette télécabine tourne avant la construction d'une TCD10
(Cette vidéo pour ses 10 minutes a en plus des autres : plus de vues de la pince VR104 et des paysages extérieurs)

Bon visionnage :
