TSF4 du Col de Platé (†) - Flaine (Le Grand Massif) Skirail - 1993 > 2011

#1 L'utilisateur est hors-ligne   Sébastien

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 181
  • Inscrit(e) : 07-janvier 05

Posté 29 juillet 2007 - 17:43

Je vous présente le reportage du ...

Image IPB

Ce télésiège construit dans les années 90 n’a malheureusement pas fait l’objet d’un débrayable alors que la ligne fait 1500m de long ! D’autant qu’il est situé dans un secteur très important, desservent la plus grande zone de ski propre du Grand Massif. La SEPAD (société de Flaine à l’époque) n’avait sûrement pas assez d’argent.
Il est clair qu’aujourd’hui on regrette tous qu’il n’y a pas de débrayable dans le secteur.
Construit donc en 1993, c’est le seul et unique télésiège Skirail du Grand Massif.
Dans l’immédiat, il n’y a pas de remplacement de prévu par un débrayable.

Pour plus de précision, voici la situation du télésiège dans le Grand Massif :

Image IPB

Zoom :

Image IPB

Ce télésiège se situ dans le secteur Platières, desservant de nombreuses pistes.
Le télésiège Perdrix à sa droite permet aussi de desservir les mêmes pistes (c'est-à-dire Serpentine, Zéolite, Cristal, Belzébuth et Lucifer).
Lucifer est la piste qui ouvre le plus tardivement, n’ayant aucun terrassement, 100% lapiaz.

Vue aérienne du télésiège et de ses quelques pistes :

Image IPB

A noter que l’axe du télésiège est pratiquement dans le prolongement du Mont Blanc, une magnifique vue depuis la fin de la ligne y est présente.

Caractéristiques techniques :

- année de construction = 1993
- constructeur = Skirail
- altitude aval = 1990m
- altitude amont = 2393m
- dénivelée = 403m
- longueur développée = 1485m
- longueur horizontale = 1426m
- pente moyenne = 28%
- pente maximale = 59%
- sens de la montée = gauche
- débit à la montée = 2000p/h
- débit à la descente = 0p/h
- vitesse = 2,3m/s
- situation motrice = aval
- puissance du moteur électrique principal = 338kW
- type de moteur électrique = continu
- type de moteur de secours = thermique 6 cylindres turbo
- situation tension = aval
- type de tension = hydraulique
- nombre de vérins = 1
- tension nominale = 30000daN
- pression nominale = 148bar
- cadencement = 7,2s
- survol maximal = 20,16m
- portée maximale = 189m
- nombre de pylônes = 15
- nombre de pylônes support = 13
- nombre de pylônes compression = 1
- diamètre poulies = 4200mm
- nombre de véhicules = 180+1
- capacité d’un véhicules = 4 places
- masse à vide d’un véhicule = 155kg
- diamètre du câble = 40,5mm
- fabriquant du câble = Trefileurope
- résistance à la rupture = 116623daN

Ce télésiège a remplacé un autre télésiège sur un tracé quelque peu différent.
Un télésiège très mal connu, je ne connais pas son constructeur ni son nombre de place exact.
Il est dit que c’était un TSF2, d’autre disent que c’était un TSF1,5 (une place et demi - un adule et un enfant maxi). Ca reste très flou suivant mes sources.

Ici, un massif en béton d’un pylône de l’ancien télésiège :

Image IPB

Passons aux photos d’aujourd’hui.

La gare aval vue depuis les crêtes de Balacha :

Image IPB

Divers vues de la gare aval :

Image IPB

Image IPB

Image IPB

Image IPB

La file d’attente :

Image IPB

L’embarquement :

Image IPB

Les armoires de puissance :

Image IPB

Armoire de commande :

Image IPB

Zoom :

Image IPB

Image IPB

Image IPB

Image IPB

En gare, le réducteur (en bleu) se trouve au centre. D’un coté il y a le moteur électrique, de l’autre le moteur thermique de secours. L’accouplement avec le réducteur se fait via des courroies.

Le moteur électrique (qui est désacouplé) :

Image IPB

La liaison moteur électrique / réducteur par courroies (caché derrière les grilles jaunes) :

Image IPB

Le moteur électrique, le réducteur et le moteur thermique en arrière plan :

Image IPB

Le système du frein de service se manœuvre avec un vérin simple effet.
Le frein s'actionne en dépendant d'un long bras (en rouge).
Ce bras se lève de haut en bas suivant un vérin. Lorsque que la tige du vérin est sortie, le bras est en haut, le frein est ouvert. La pression doit être donc toujours présente pour faire tourner le télésiège.
Lorsque qu’il y a plus de pression, la tige du vérin redescend avec le poids situé à l'extrémité du bras. Le frein est donc fermé.
Le temps d’arrêt dépend donc de la charge de la ligne.
La moto-pompe du vérin est en vert, en bas :

Image IPB

Le réducteur :

Image IPB

Le moteur thermique :

Image IPB

Image IPB

Le pupitre de commande du moteur thermique :

Image IPB

Le refroidisseur d’huile du réducteur :

Image IPB

Le groupe hydraulique du frein de poulie :

Image IPB

Le frein de poulie (frein 2) :

Image IPB

Le frein de poulie vu depuis le sol :

Image IPB

La poulie motrice :

Image IPB

Le vérin de tension :

Image IPB

Vue sur la ligne depuis l’intérieur de la gare :

Image IPB

La ligne vue depuis le coté droit :

Image IPB

La ligne vue depuis le coté gauche :

Image IPB

Le pylône 2 :

Image IPB

Le pylône 3 :

Image IPB

Le pylône 4 :

Image IPB

Le pylône 5 :

Image IPB

Le pylône 6 :

Image IPB

La ligne, au cœur du Désert Blanc :

Image IPB

Portée entre le pylône 6 et 7 :

Image IPB

Le pylône 7 :

Image IPB

Le pylône 8 :

Image IPB

La suspente et la pince :

Image IPB

Le pylône 9 :

Image IPB

Le pylône 10 :

Image IPB

Photo de début de saison, beaucoup de trous visible, ici passe la piste Lucifer :

Image IPB

Le pylône 11 :

Image IPB

Le pylône 12 :

Image IPB

Le pylône 13 :

Image IPB

Le pylône 14 :

Image IPB

Le pylône 15 :

Image IPB

Portée entre le pylône 15 et la gare amont :

Image IPB

La gare amont :

Image IPB

Image IPB

Image IPB

Vue sur le sommet du télésiège avec le Mont Blanc en arrière plan :

Image IPB

Fin du reportage.
0

#2 L'utilisateur est hors-ligne   kilano18

  • 3S Peak 2 Peak
  • Groupe : Membres
  • Messages : 7 282
  • Inscrit(e) : 01-mars 06

Posté 29 juillet 2007 - 19:00

Merci pour ce reportage :)

Sinon une erreur de plus au profi du Grand Massif :rolleyes: Vraiment dommage pour le débrayable..!
Les pistes ont vraiment l'air superbe... :lol:
Toute reproduction (citation), même partielle de mes messages en dehors du site de remontees-mecaniques.net est strictement interdite, y compris les messages personnels/privés. (Valable pour les photos, schémas et les textes). Toutes modifications ou ré-hébergement de mes photos est formellement interdit !
0

#3 L'utilisateur est hors-ligne   fufu

  • FUN des Marmottes III
  • Groupe : Membres
  • Messages : 1 596
  • Inscrit(e) : 21-septembre 05

Posté 29 juillet 2007 - 20:26

Il y a de quoi s'amuser, en effet. Surtout à Flaine qui est quand même franchement très bien enneigé... (Dos au Mont Blanc :))
Oui, très beau domaine kilano18. Faudrai que je retourne là haut l'hiver prochain :rolleyes:

J'aime bien le frein de service avec le bras et les crémaillères. Le coup du contre-poids de rappel, je n'avais jamais vu...
0

#4 L'utilisateur est hors-ligne   Greg°

  • DMC du Pontillas
  • Groupe : Membres
  • Messages : 1 023
  • Inscrit(e) : 07-février 05

Posté 29 juillet 2007 - 20:41

Merci lacpse° pour ce reportage !!!!

En effet, ce télésiège permet un très beau ski propre avec une délicieuse neige... vivement un débrayable dans le coin :rolleyes:
0

#5 L'utilisateur est hors-ligne   KoUiToU

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 118
  • Inscrit(e) : 14-mai 05

Posté 29 juillet 2007 - 21:07

Justement non, un débrayable veut dire plus de monde, pistes modifiées->boulevards etc... :rolleyes:
0

#6 L'utilisateur est hors-ligne   Sébastien

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 181
  • Inscrit(e) : 07-janvier 05

Posté 29 juillet 2007 - 21:18

Il ne faut pas voir que le débit sur un débrayable, mais aussi le temps de monter ! C'est le plus important.

Col de Platé = 2400p/h
Mettre un débrayable va faire environ 800p/h en plus.

Sachant que les pistes de Flaine sont exploitées à 50% de leurs capacités, on peut largement se permettre de mettre du débit.
Flaine c'est déjà des immenses boulevards, mais des boulevards "vides".

Le mot "vide" est très bien approprié si on compare avec Avoriaz.

Donc, dans ce secteur à Flaine, du débit, on peut largement en mettre !
0

#7 L'utilisateur est hors-ligne   Greg°

  • DMC du Pontillas
  • Groupe : Membres
  • Messages : 1 023
  • Inscrit(e) : 07-février 05

Posté 30 juillet 2007 - 10:19

Voir le messageKoUiToU, le 29 07 2007, 21:07, dit :

Justement non, un débrayable veut dire plus de monde, pistes modifiées->boulevards etc... :)


T'es pas fan de débrayable KoUiToU ? :rolleyes:

Comme le dit bien Lacpse°, l'installation d'un débrayable pourrait permettre enfin du "bon" ski propre et de bonne rotation sur la zone d'altitude de Flaine ! (avec un peu plus de monde certes mais en raison de la largeur et du nombres de pistes, aucun problème)
Avec le TSD6 Tête des Verds, le flux des skieurs va être modifié... Diamant Noir sera saturé et une grande probabilité d'avoir plus de monde sur Col de Platé ou Perdrix.

Perso, je remplacerai Perdrix par un débrayable...et Col de Platé je le déplace sur le front de neige, enfin quelque part par là... lol

Ce message a été modifié par RG - 30 juillet 2007 - 10:21 .

0

#8 L'utilisateur est hors-ligne   rider aussois

  • FUN de Peclet
  • Groupe : Membres
  • Messages : 1 396
  • Inscrit(e) : 05-novembre 05

Posté 30 juillet 2007 - 17:49

Merci pour ce reportage qui est très complet avec beaucoup de photos. :rolleyes:
www.aussois.com
0

#9 L'utilisateur est hors-ligne   nicolebo

  • TSF4 du Col de Balme
  • Voir la galerie
  • Groupe : Membres
  • Messages : 169
  • Inscrit(e) : 07-août 06

Posté 31 juillet 2007 - 19:29

Très beau reportage ! :rolleyes: Pour augmenter légèrement la vitesse du télésiège, ils n'ont jamais songé à un tapis d'embarquement ?
0

#10 L'utilisateur est hors-ligne   alspace

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 547
  • Inscrit(e) : 14-septembre 13

Posté 24 février 2016 - 16:16

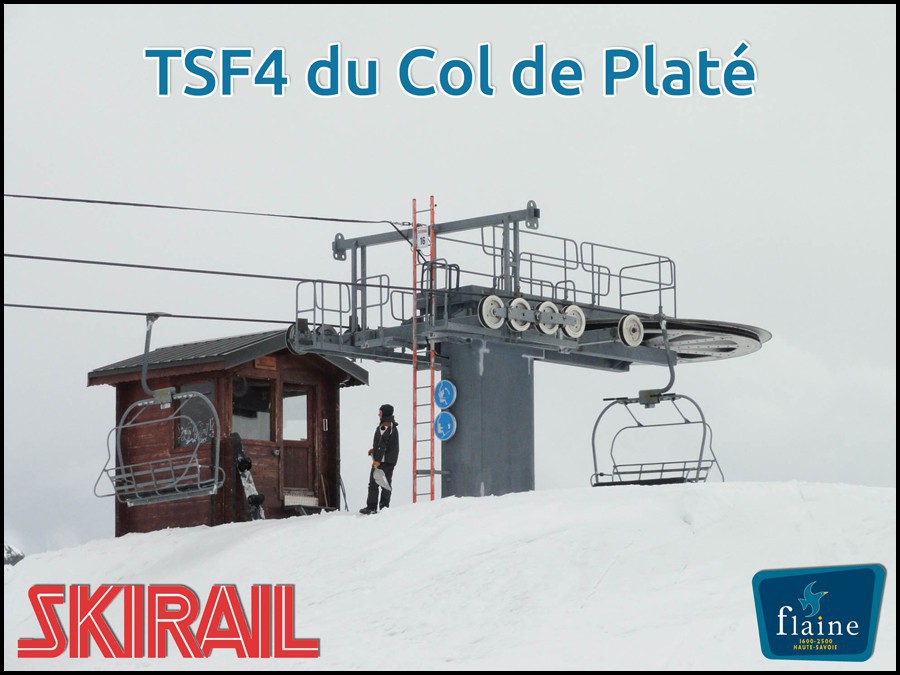

Découvrez l'ancien télésiège du Col de Platé, l'ancien axe central du Désert de Platé...

Image IPB


N'hésitez pas à déposer vos commentaires, suggestions d'amélioration, photos supplémentaires, remarques diverses et questions sur ce reportage. Image IPB

Ce message a été modifié par alspace - 13 août 2018 - 20:30 .

www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
0

#11 L'utilisateur est hors-ligne   alspace

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 547
  • Inscrit(e) : 14-septembre 13

Posté 24 février 2016 - 16:17

N'hésitez pas à déposer vos commentaires, suggestions d'amélioration, photos supplémentaires, remarques diverses et questions sur ce reportage. Image IPB

Aux modérateurs :
Est ce qu'il serait possible de changer le titre du sujet comme ceci ?
TSF4 du Col de Platé (†) - Flaine (Le Grand Massif) Skirail - 1993 > 2011

Merci d'avance,
Alspace :)

Ce message a été modifié par alspace - 24 février 2016 - 16:17 .

www.skigranddomaine.net, le site dédié aux stations du Grand Domaine.
