Au sommaire de ce reportage :
- Bonneval-sur-Arc
- Le développement du secteur de haute altitude
- Lacs 1&2, entre ski propre diversifié et liaison
- Ligne et infrastructures des téléskis des Lacs 1 & 2
- Lacs 1&2, de courts téléskis piliers du secteur d’altitude de Bonneval-sur-Arc
Bonneval-sur-Arc
Bonneval-sur-Arc est une station de ski située en vallée de Haute-Maurienne, étalée entre 1791 et 3005 mètres d'altitude, du village de Bonneval-sur-Arc au sommet du télésiège fixe du 3000. C'est donc un domaine varié tant au niveau de l'altitude que des reliefs et des paysages (forêt, haute-montagne).
On y trouve 11 remontées mécaniques dont deux télésièges issus d’un constructeur très rare : Montaval. Elles desservent 25 kilomètres de pistes dont 2 noires, 4 rouges, 9 bleues et 5 vertes.
^^ Découvrez une présentation plus détaillée de la station en cliquant sur le logo ^^
Le développement du secteur de haute altitude
Le domaine skiable de Bonneval-sur-Arc a ouvert pour la saison 1968-1969. On y trouvait alors deux appareils : le télésiège du Vallonnet et le téléski de Chalençon tous deux fournis par Poma. Le Vallonnet partait de la station, sur la rive gauche de l'Arc, et rejoignait le plateau du Criou pour desservir deux pistes au-dessus de la future station de Bonneval-sur-Arc : la Tralenta. Le téléski de Chalençon permettait quant à lui de desservir un espace débutant sur le plateau du Criou, à l’arrivée du télésiège du Vallonnet.

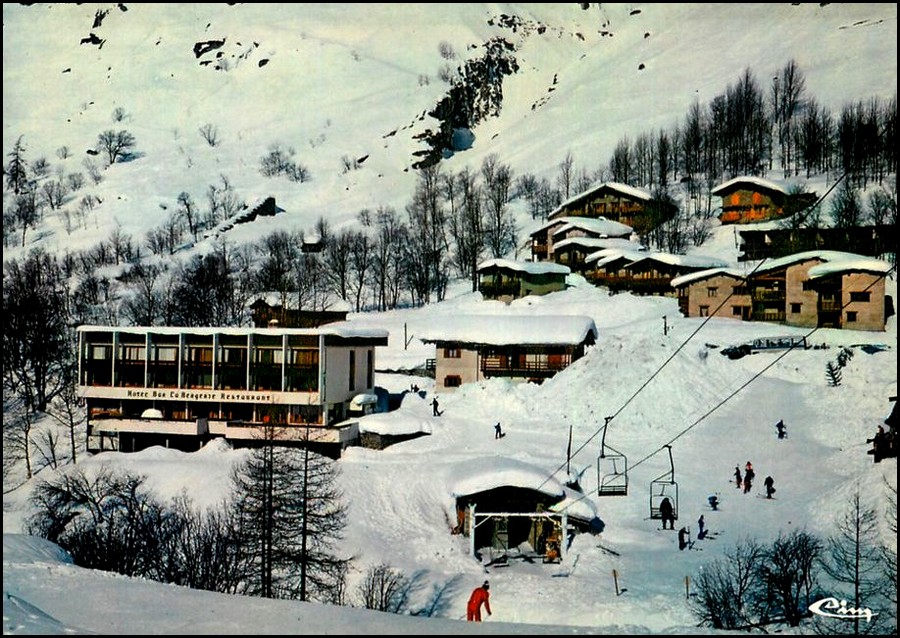

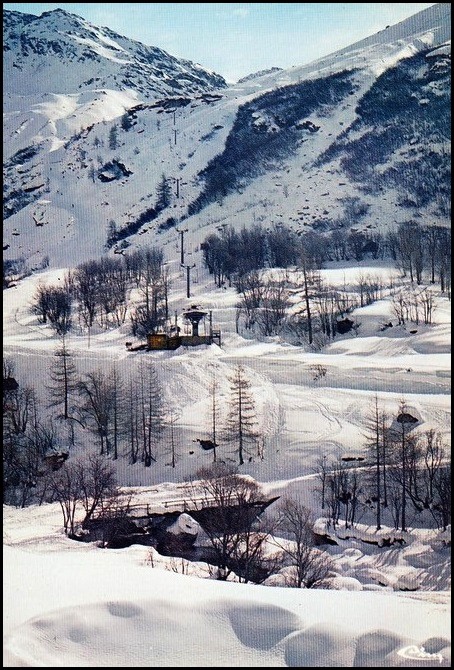

Le télésiège du Vallonnet à la fin des années 1960 (D.R).
Avec la sortie de terre des premiers bâtiments de la station de Tralenta en 1970, le télésiège du Vallonnet est allongé de 150 mètres par l’aval pour partir sur la rive droite de l’Arc, juste au pied de la station naissante pour faciliter l’accès à son départ.
Vue en plongée sur le nouvel emplacement de la gare aval du télésiège du Vallonnet depuis la piste bleue Polo Boniface (D.R).
En 1972 puis 1973, le secteur de ski autour du plateau du Criou est agrandi avec l’installation du téléski de la Barme puis du Moulinet. Le premier dessert deux pistes bleues agrandissant l’espace débutant du téléski du Chalençon et le second ouvre un nouveau secteur de ski à l’écart du domaine, dominé par le glacier du Vallonnet.
L'année suivante, le téléski d’Andagne est construit pour agrandir l’espace skiable d’altitude à partir de l'arrivée du télésiège du Vallonnet. En effet, celui-ci ouvre l'accès à 4 nouvelles pistes dont une rouge et une noire.

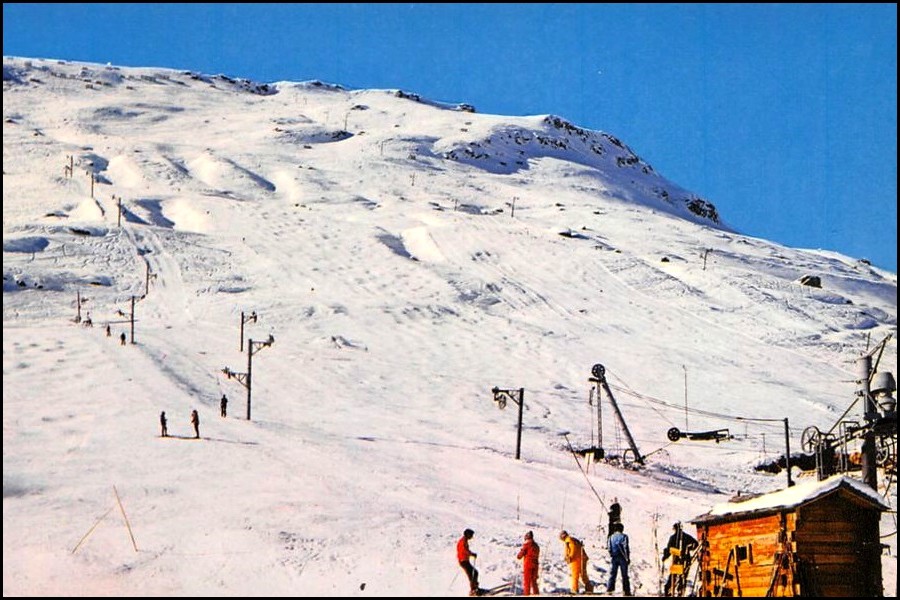

Le plateau du Criou en 1978. De gauche à droite, le téléski de Chalençon, de la Barme, la gare amont du télésiège du Vallonnet et au fond le tracé
du téléski débrayable d’Andagne (D.R).
En 1979, le téléski débrayable des Lacs est construit pour rejoindre la cote 2580 et desservir 3 nouvelles pistes assez courtes mais très bien enneigées du fait de l’altitude.
Et enfin la même année, le domaine skiable de Bonneval-sur-Arc connaît son dernier agrandissement avec l’installation du téléski du 3000 par Montaz-Mautino. Celui-ci permit la création de 2 nouvelles pistes difficiles dans un secteur peu fréquenté rasant l’altitude symbolique des 3000 mètres.
A partir de 1988, le domaine de Bonneval-sur-Arc commence à se moderniser. En effet, cette année-là, le télésiège du Vallonnet est remplacé par un téléporté 4 places fourni par Poma.
Puis après une vingtaine d'années d'exploitation, les téléskis d’Andagne et du 3000 sont remplacés respectivement en 1995 et 1996 par deux télésièges fixes fournis par Montaval.

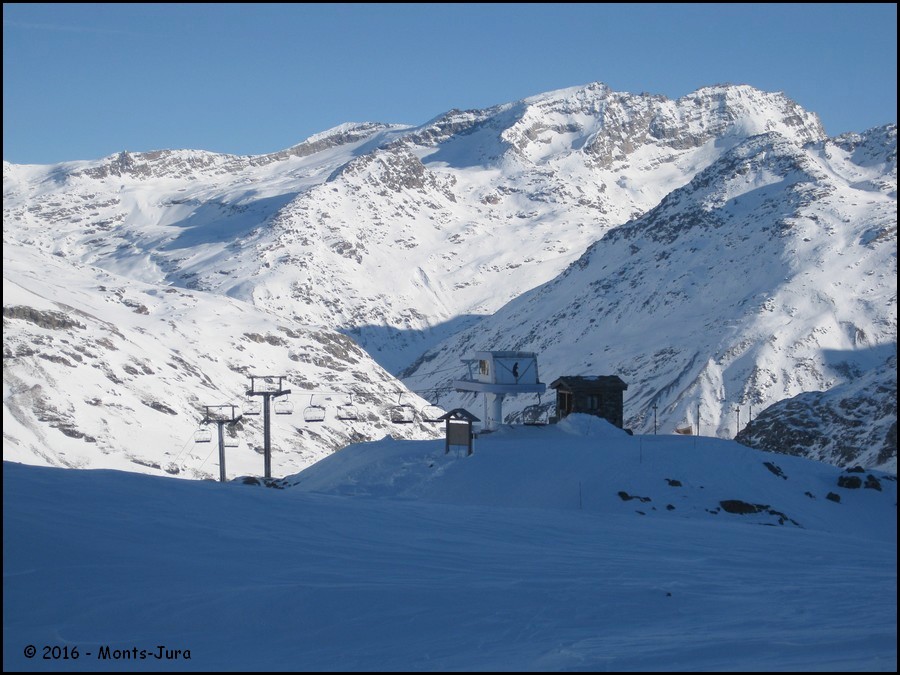

La gare amont du télésiège d’Andagne (cliquez sur l’image pour afficher le reportage dédié à cette installation).

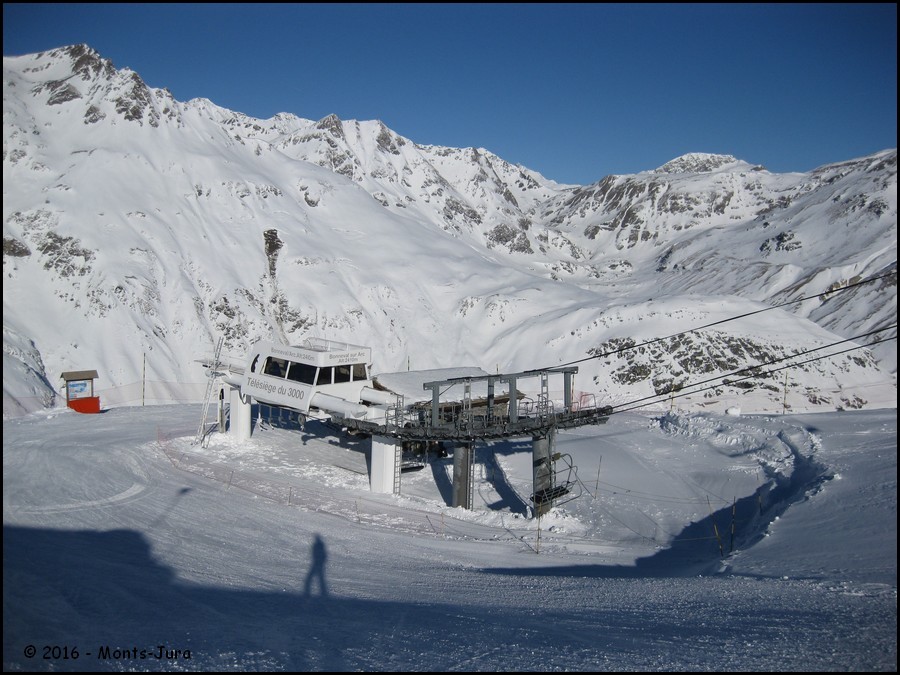

La gare aval du télésiège du 3000 (cliquez sur l’image pour afficher le reportage dédié à cette installation).
Et pour finir, en 2002, le téléski des Lacs est doublé sur sa droite par un deuxième téléski construit avec des pièces provenant des téléskis débrayables de la Vagère 1&2 aux Arcs, démontés en 2000. Ce doublement permet à la station de pouvoir faire la redondance sur la liaison avec le télésiège du 3000 en cas de panne de l’un des deux appareils et de renforcer le débit durant les périodes de vacances scolaires.
Lac 1&2, entre ski propre diversifié et liaison
Les téléskis des Lacs 1&2 ont un positionnement stratégique au sein du secteur d’altitude de Bonneval-sur-Arc, puisqu’ils sont situés entre les télésièges d’Andagne et du 3000. Ainsi, ces deux téléskis effectuent la liaison rapide avec le télésiège du 3000, accessible depuis leurs arrivées en empruntant la partie haute de la piste bleue Troglodyte puis une jonction avec la piste rouge de l’Aiglon qui redescend au départ de ce dernier. Ils sont donc le troisième des quatre maillons d’une chaîne permettant de rejoindre le sommet du domaine skiable de Bonneval-sur-Arc depuis le pied de la station.
Mais les téléskis des Lacs 1&2 desservent avant tout quelques pistes de ski propre, qui, bien que courtes, permettent de faire de nombreuses rotations rapides grâce aux téléskis.
Les pistes suivantes sont accessibles depuis le sommet des téléskis des Lacs 1&2 :
- La piste bleue Troglodyte, qui permet d'accéder à la piste rouge de l'Aiglon qui redescend jusqu'au départ du télésiège du 3000. Troglodyte continue ensuite son parcours avant de revenir sur les gares aval des téléskis des Lacs.
- La piste rouge du Gypaète. C'est une variante plus directe de la piste bleue Troglodyte.
- La piste rouge du Choucas. C'est la seule piste qui se trouve sur la gauche des téléskis. Au niveau de la gare amont du télésiège d'Andagne, cette piste s'applanit et devnient bleue.

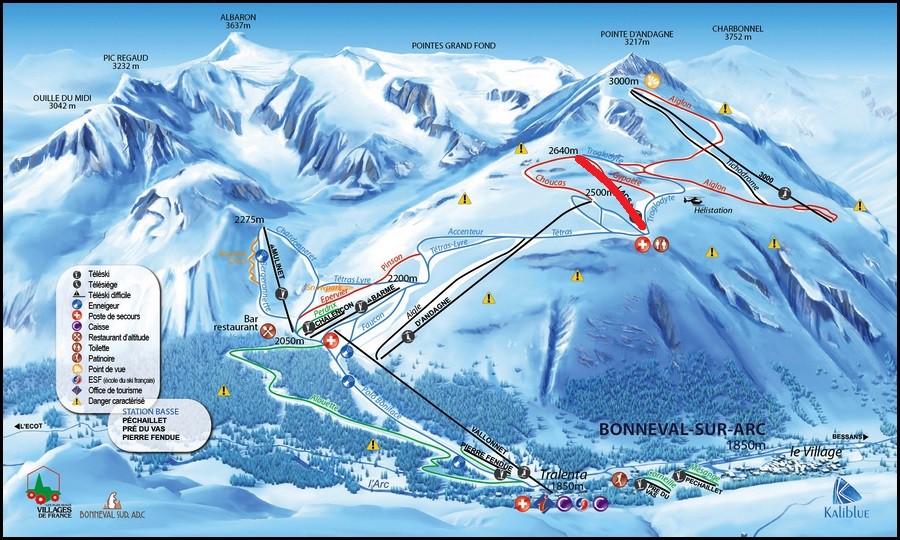

Situation des téléskis des Lacs 1&2 sur le plan des pistes de Bonneval-sur-Arc.
Les téléskis des Lacs 1&2 sont l'un des rares exemplaires de téléskis Mécalift/Pingon-Transcâble subsistant en France. On retrouve ainsi des pylônes assez hauts avec des potences surmontées de barres horizontales. On notera que les téléskis sont équipés d’un virage composé de quatre pylônes reliés entre eux et d'un pylône en aval pour soutenir le câble avant le virage à l'envers du brin montée du téléski des Lacs 2. La ligne est donc beaucoup plus complexe que sur les appareils plus récents.
Ainsi, le téléski des Lacs 1 est celui de gauche tandis que Lac 2 est celui de droite.
Une autre particularité de ces installations est de posséder un lâcher sous poulie Montaval, seuls 5 autres appareils en France en sont équipés.
Voici donc les caractéristiques de ces deux appareils :
Caractéristiques administratives
TKD-Téléski débrayable : LAC 1 | LAC 2
Maîtrise d'ouvrage : COMMUNE DE BONNEVAL-SUR-ARC
Exploitant : COMMUNE DE BONNEVAL-SUR-ARC
Constructeur : MÉCALIFT | PINGON-TRANSCÂBLE
Année de construction : 1979 | 2002
Caractéristiques d’exploitation
Saison d'exploitation : Hiver
Capacité : 1 personne
Débit à la montée : 600 personnes/heure
Vitesse d'exploitation maximale : 3 m/s
Embarquement : À plat
Sens de la montée : Par la droite | Par la gauche
Caractéristiques géométriques
Altitude aval : 2462m
Altitude amont : 2641 m
Dénivelée : 179 m
Longueur développée : 763 m
Longueur horizontale : 735 m
Pente maximale : 24,35 %
Pente moyenne : 50 %
Temps de trajet : 4 minutes 15 secondes
Caractéristiques techniques
Emplacement motrice : Aval
Type de motorisation : Asynchrone
Puissance développée : 55 kW | 50 kW
Diamètre de la poulie motrice : 1720 mm
Emplacement tension : Amont
Type de gare retour : LSP Montaval
Diamètre de la poulie retour : 3000 mm | 3500 mm
Type de tension : Contrepoids
Masse du contrepoids : 2840 kg | 2350 kg
Tension nominale : 2350 daN | 7050 daN
Nombre de pylônes : 9 | 10
Nombre de virage : 1
Angle décrit par le virage : 19,7°
Caractéristiques des véhicules
Perches et douilles des Lacs 2 récupérées sur les téléskis de la Vagère aux Arcs démontés en 2000.
Nombre de véhicules : 85
Année d’origine : 1979 | 1968
Espacement : 6 secondes | 18 secondes
Dispositif d'accouplement : Douille auto-coinçante Montaz-Mautino
Caractéristiques des câbles
Fabricant des câbles : TREFILEUROPE | TYCSA
Année de fabrication/pose : 1995 | 2002
Diamètre : 18 mm
Type de câblage : Lang à droite
Composition : 6*7 fils
Type d'âme : Textile
Pas de câblage : 85 mm | 130 mm
Pas de toronage : 39,50 mm | 48 mm
Section du câble : 56 mm² | 132 mm²
Section du toron : 9 mm² | 22 mm²
Résistance à la rupture : 22 000 daN | 21 500 daN
Ligne et infrastructures des téléskis des Lacs 1&2
Les gares aval
Les gares aval des téléskis des Lacs 1 & 2 sont situées à 2462 mètres d’altitude, à 200 mètres en contrebas de l’arrivée du télésiège fixe d’Andagne. Elles sont facilement accessibles via la fin de la piste du Choucas. Cependant, depuis la piste bleue de la Troglodyte, l'accès aux gares est un peu moins facile puisqu'il faut monter quelques mètres pour longer la file d'attente avant de faire un virage pour y rentrer. On retrouve deux gares Mécalift (pour Lac 1) et Pingon-Transcâble (pour Lac 2) assurant le stockage des perches dans une glissière.

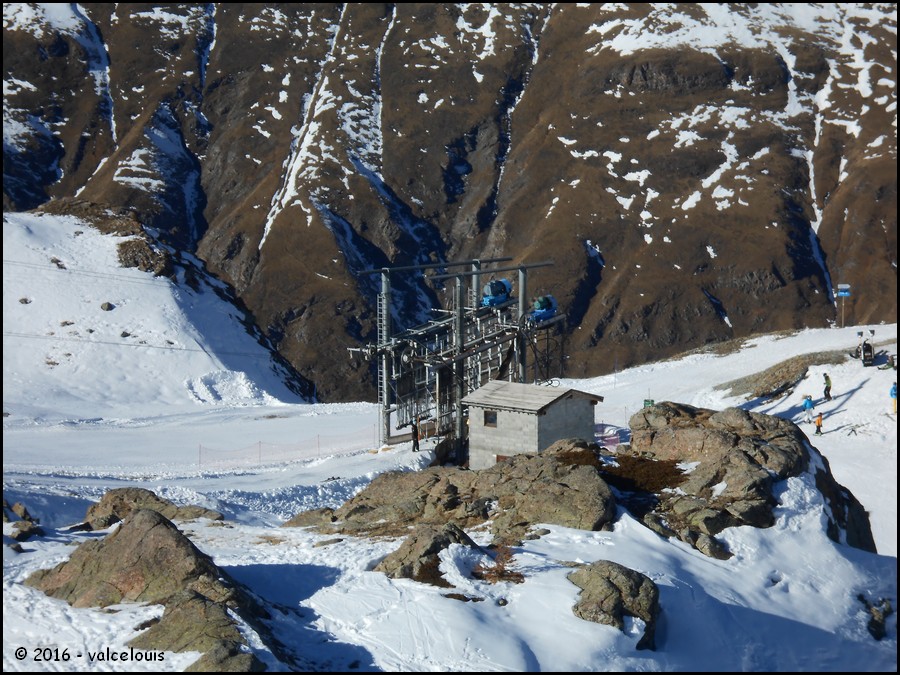

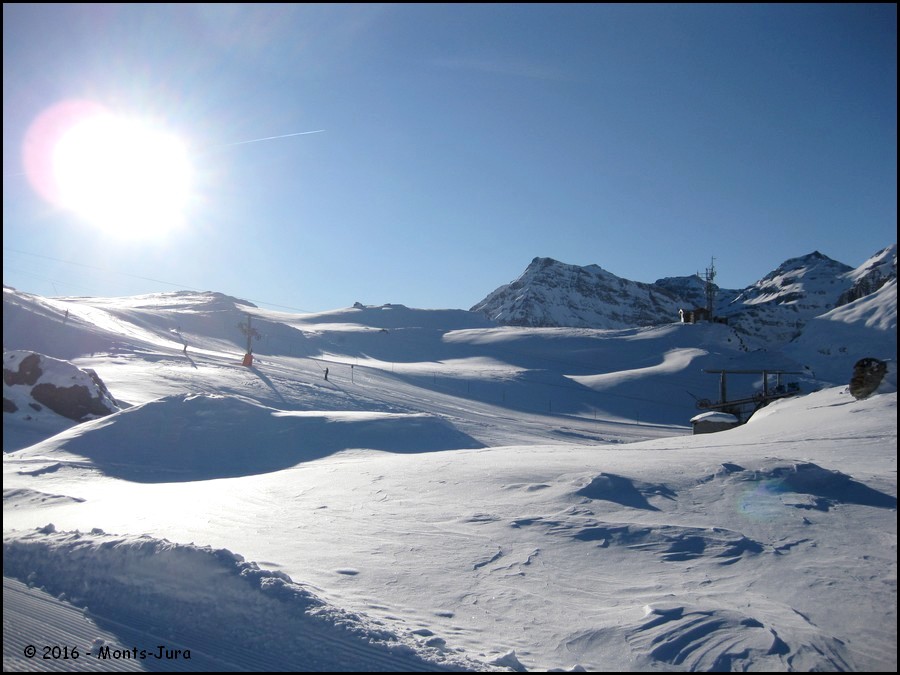

Zoom sur les gares aval depuis le télésiège d’Andagne.

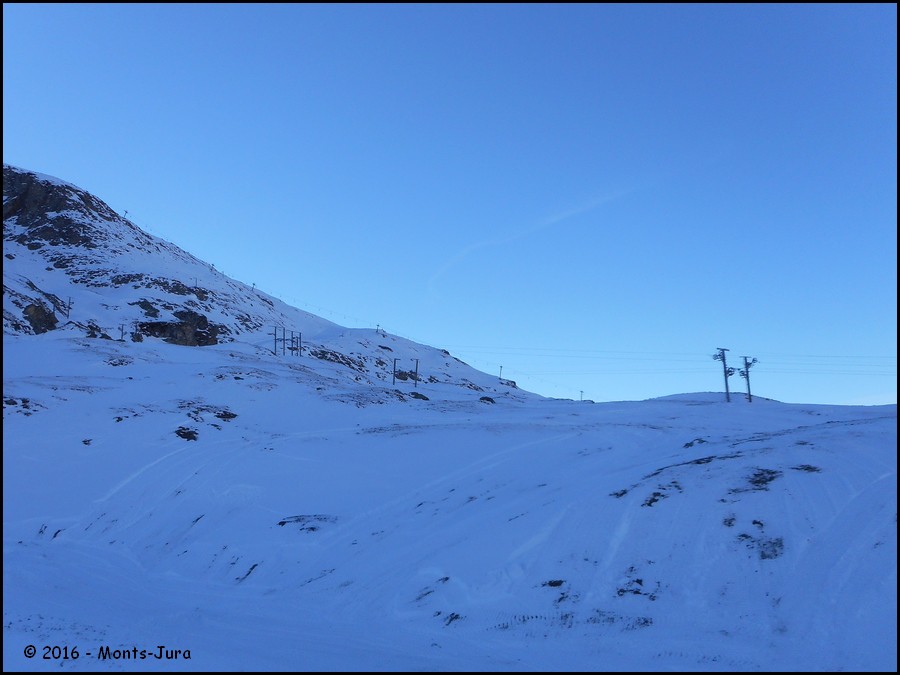

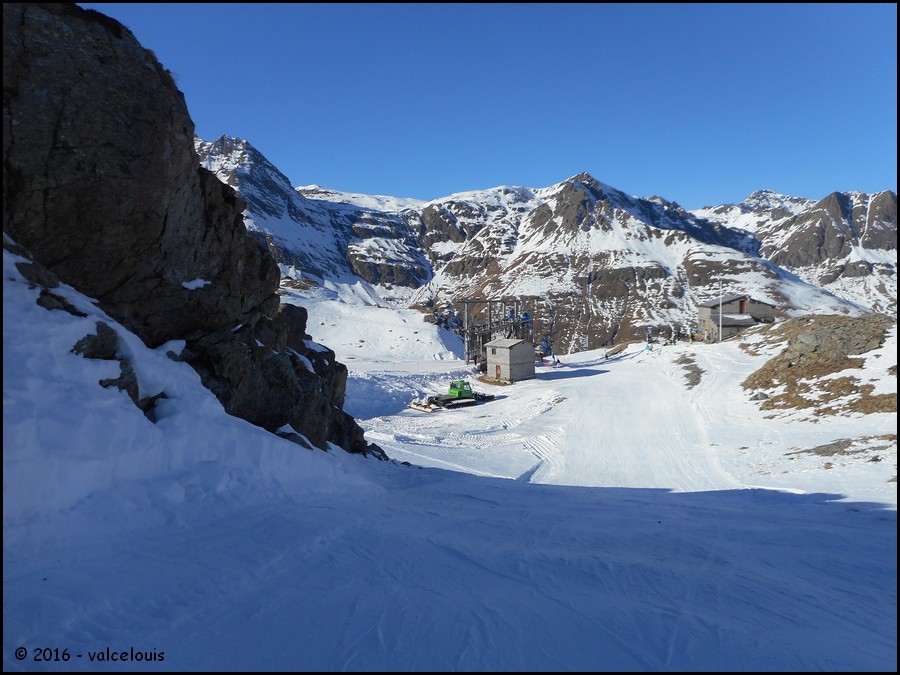

Les gares aval dans leur environnement depuis la fin de la piste bleue du Choucas.
Idem, mais depuis la piste bleue Troglodyte.
De plus près.

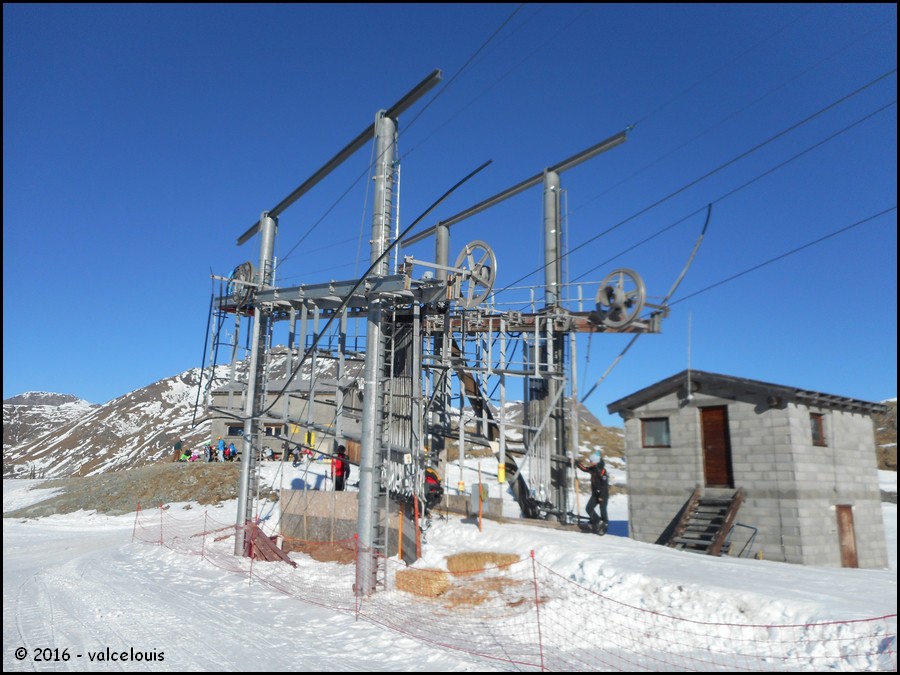

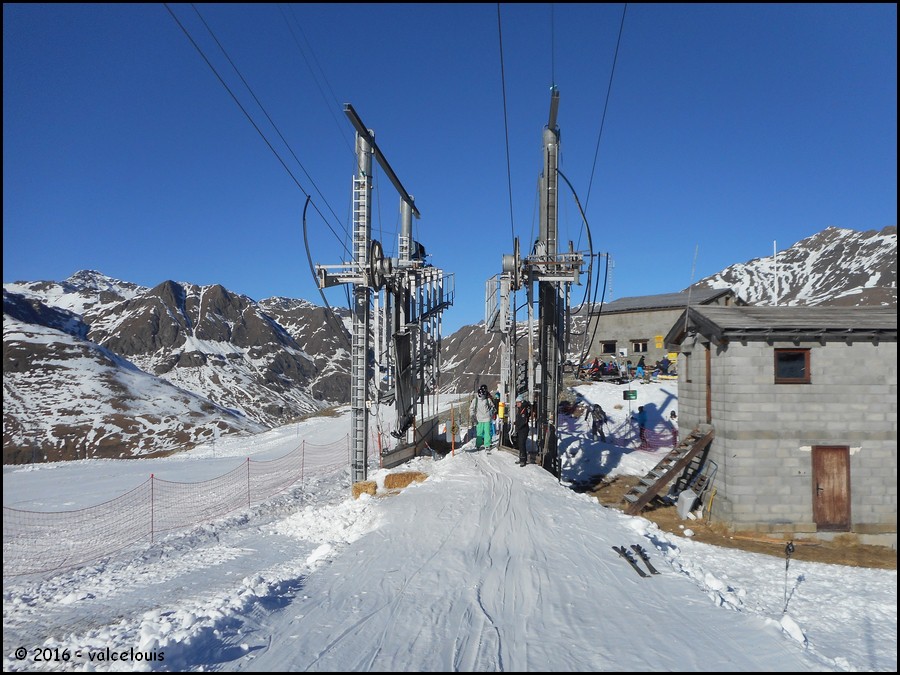

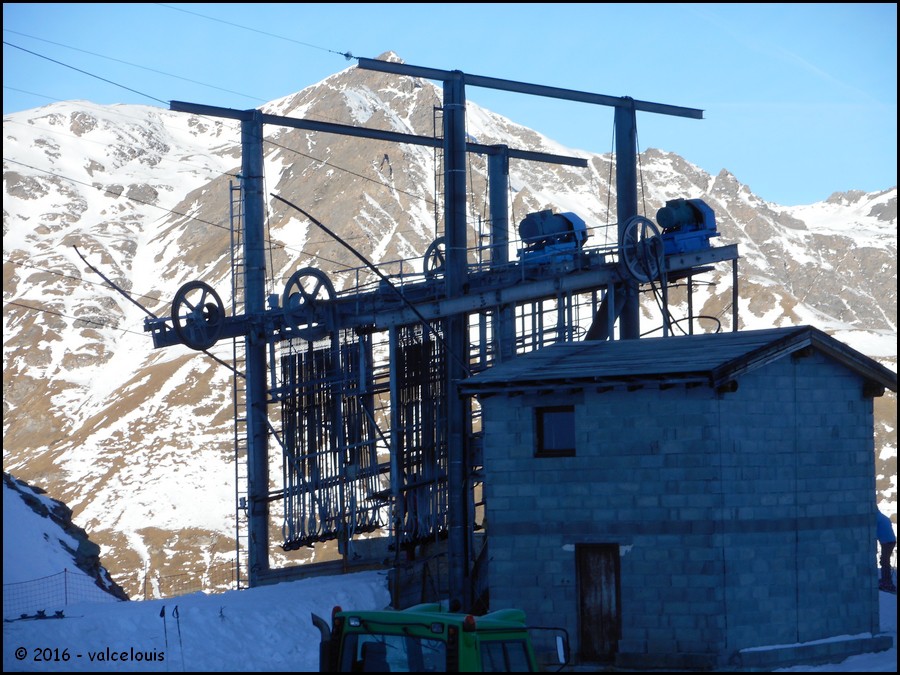

Vues de trois quarts avant.
La station aval du téléski des Lacs 2 de profil.
Vues de trois quarts arrière.
De l’autre côté.
Vues de l'arrière.
Au niveau technique, les gares aval assurent aussi la mise en mouvement des câbles grâce à un moteur asynchrone de 55 kW pour le Lac 1 et d’un de 50 kW pour le Lac 2. Les blocs moto-réducteur sont directement placés sur la poulie motrice.

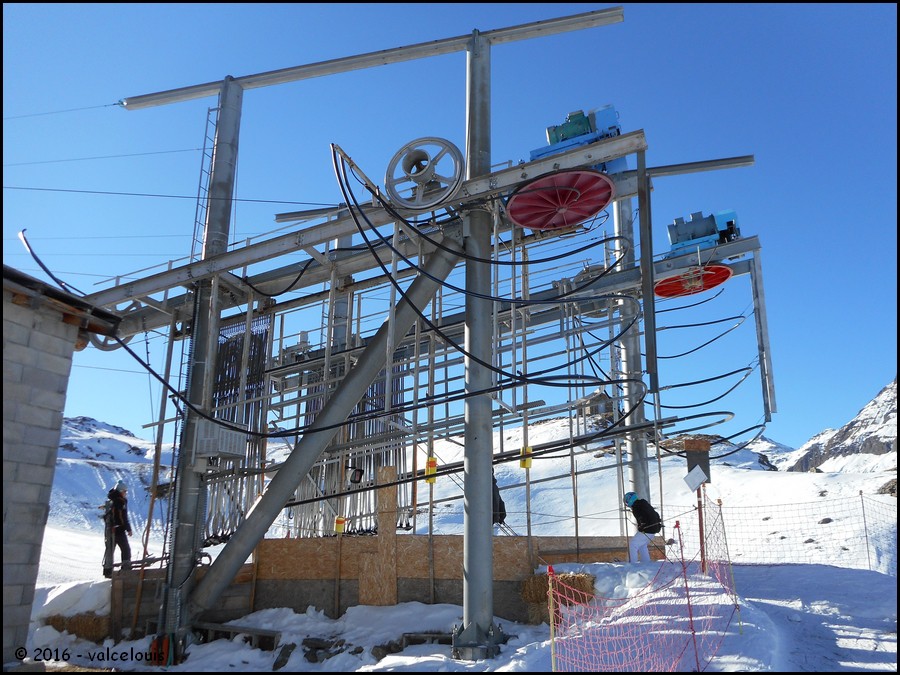

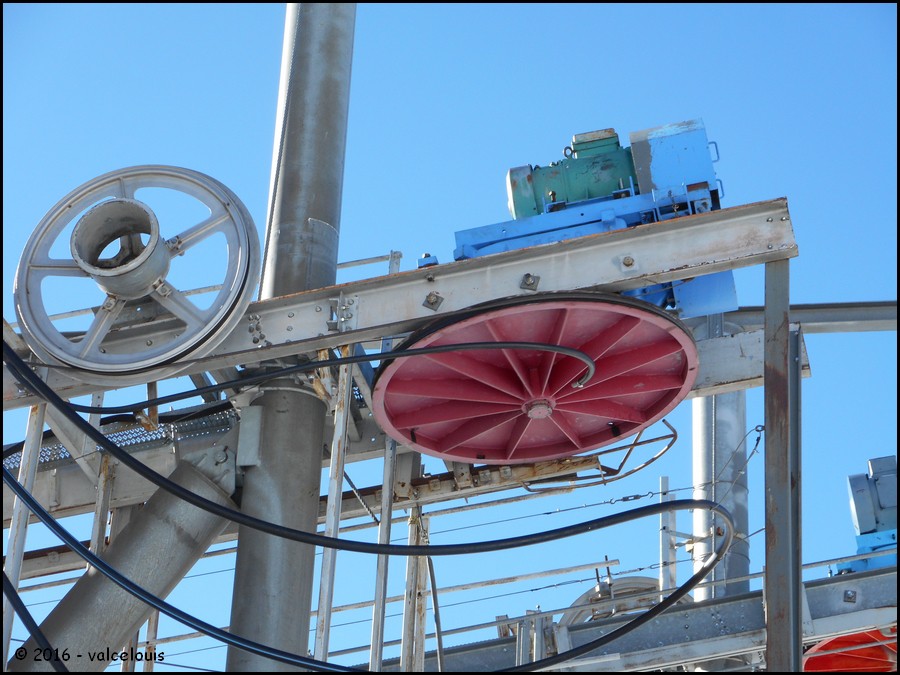

L'ensemble moteur-réducteur-poulie motrice du téléski des Lacs 1.

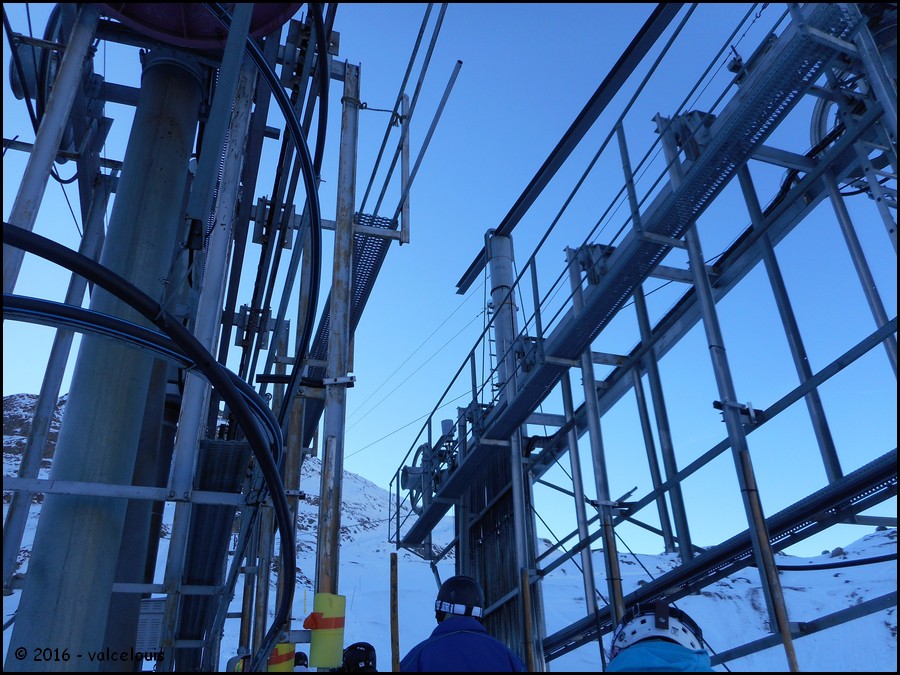

Vue sur les deux glissières.
Poulie de sortie de gare du téléski des Lacs 2.

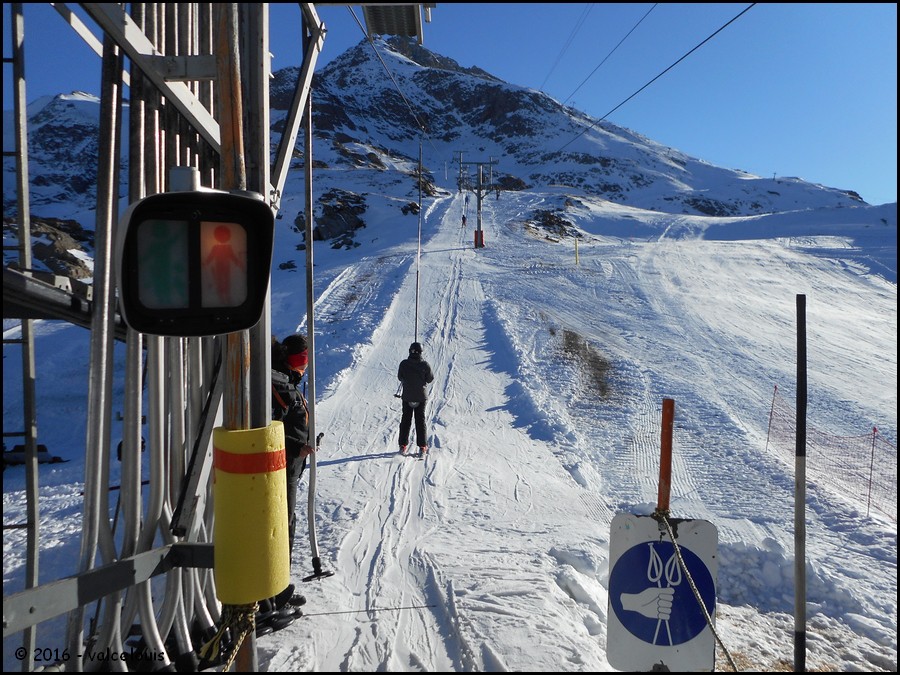

Le départ.

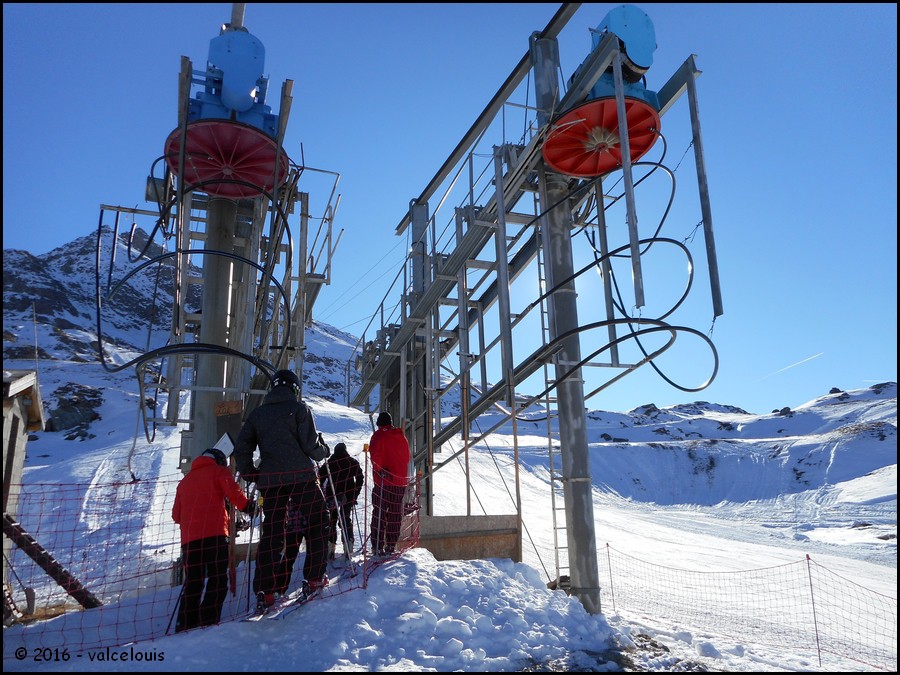

Demi-tour sur les gares aval des deux téléskis.
Les lignes

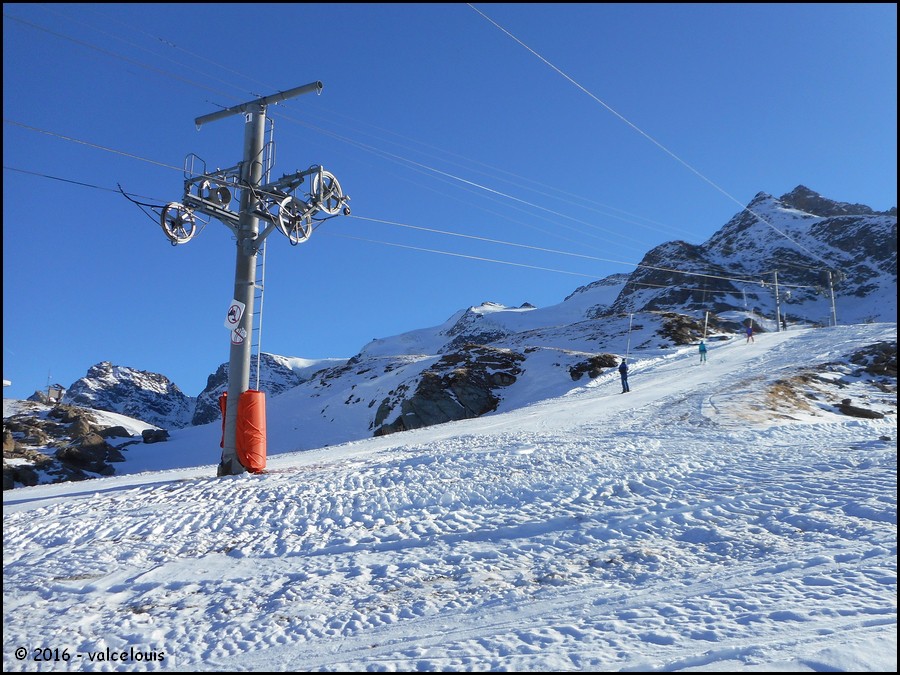

Les lignes des téléskis des Lacs 1 et 2 sont assez courtes avec leurs 763 mètres de longueur développée, que l’on pourrait décomposer en trois grandes sections : entre les gares aval et les virages, la montée se fait en paliers. Puis après les virages à gauche, la pente est presque plate, avant d’entamer l’ascension finale vers les gares amont imprimée par les pylônes 6, qui est même encore accentuée au passage des pylônes 7 où les câbles sont particulièrement bas. Enfin, la décroissance de la pente débute dès les pylônes 8.
Mécalift a équipé la ligne du téléski des Lacs 1 de 9 pylônes, et Pingon-Transcâble a installé 10 pylônes sur le Lac 2 :
- P1 : SC/- | SC/-
- P2 : S/S | S/S
- P3 : S/SC | S/SC
- P4 : C/- | C/-
- P5 : S+Virage envers/Virage endroit | S/-
- P5 bis (seulement Lac 2) : Virage endroit/Virage envers
- P6 : C/C | C/C
- P7 : C/SC |C/C
- P8 : S/S | S/S
- P9 : S/S | S/S

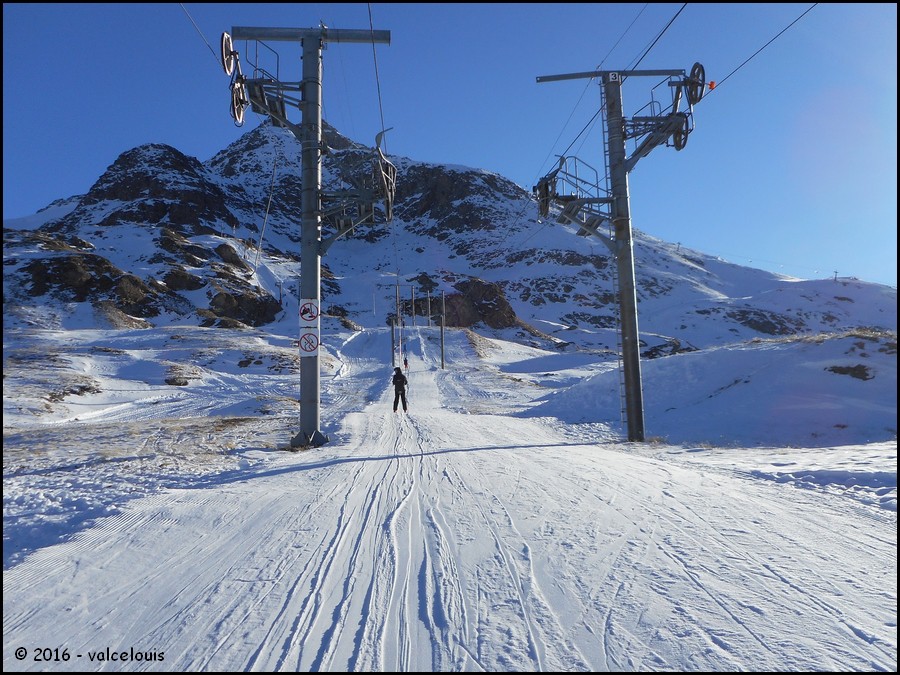

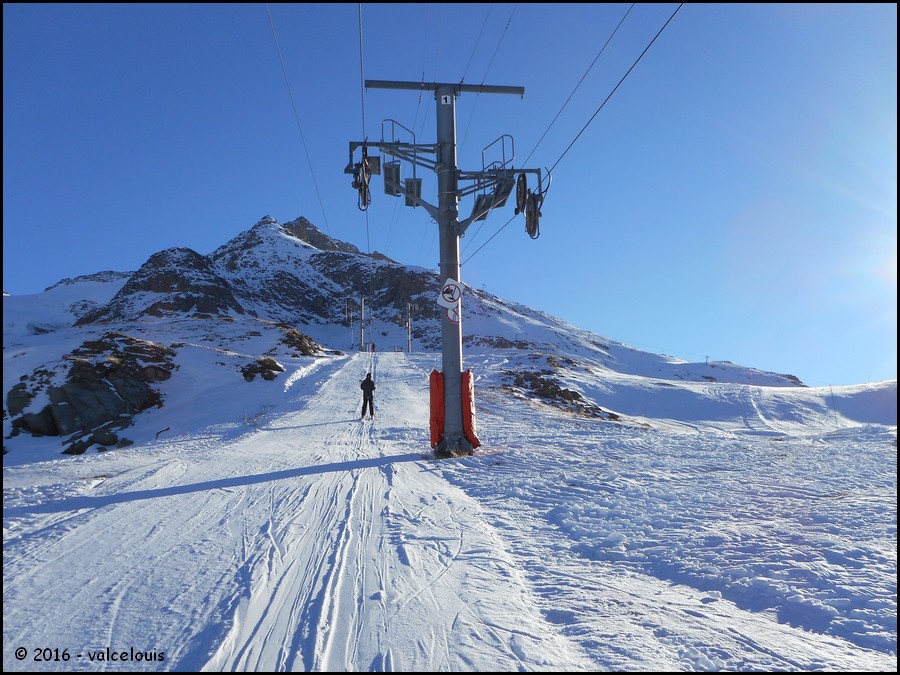

P1.
P2.
P3.

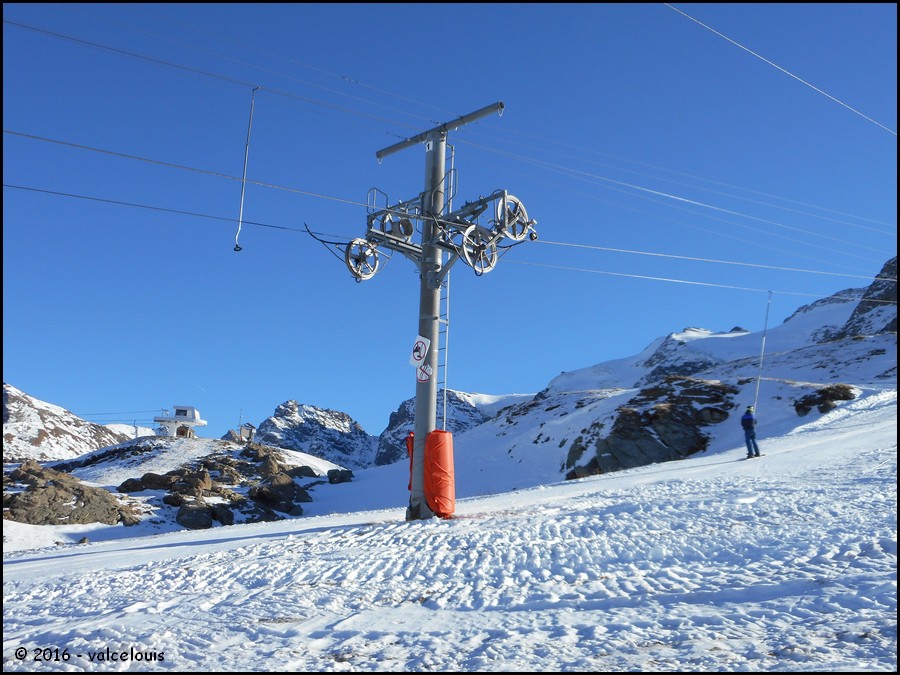

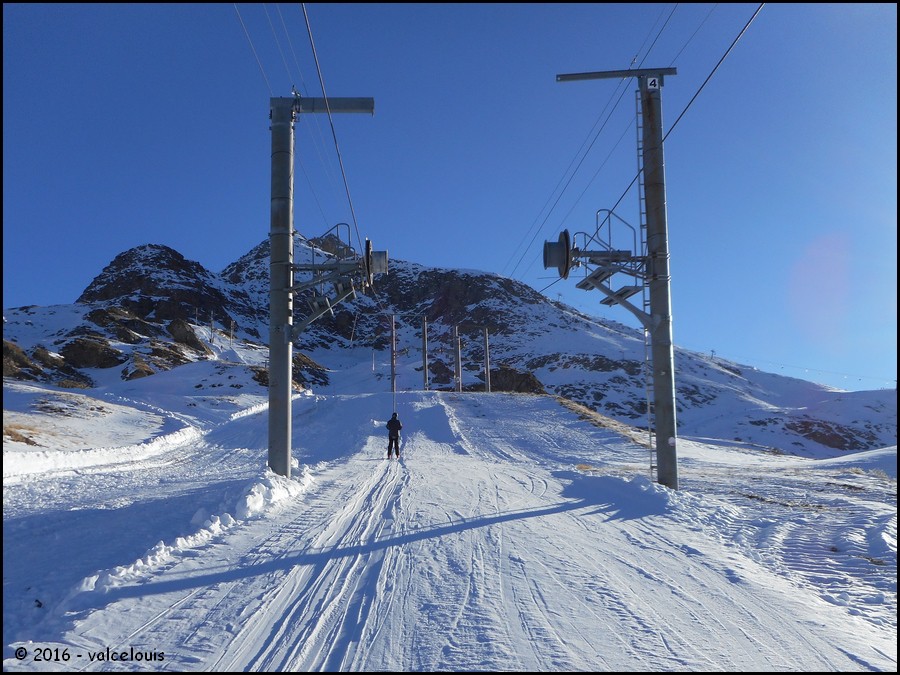

P4.

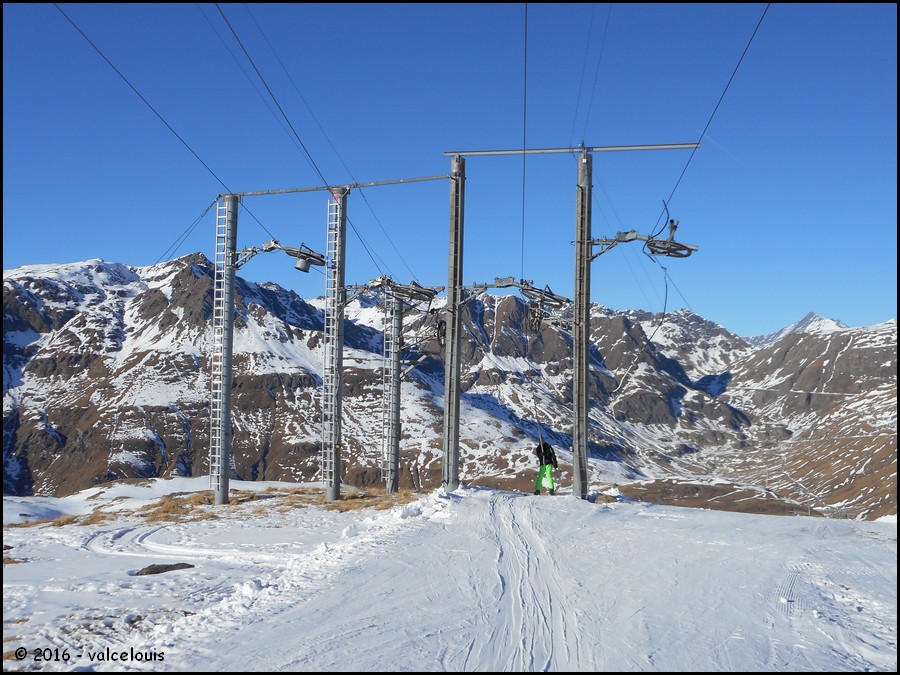

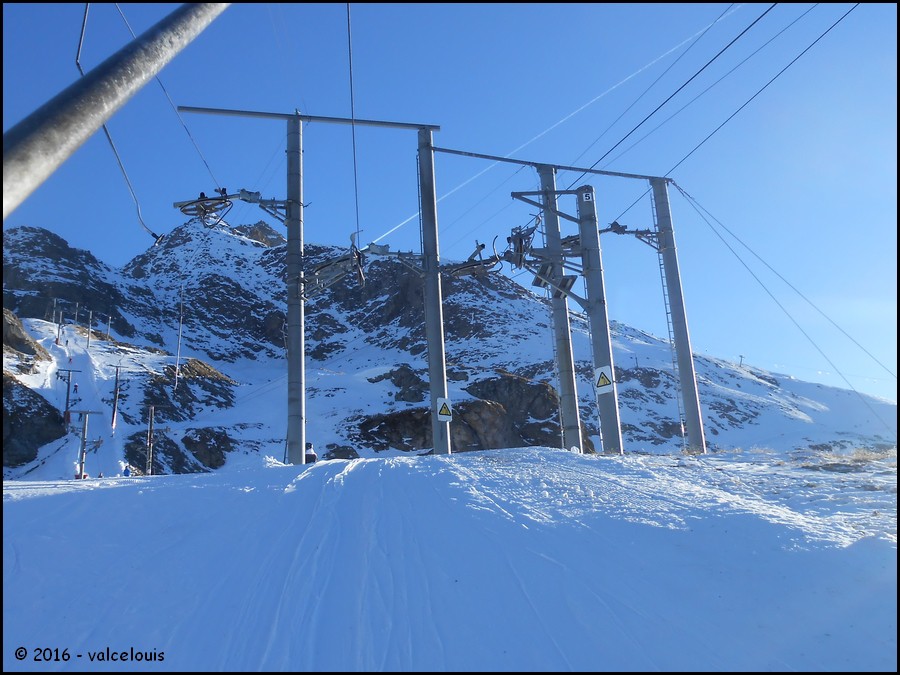

P5 pour le Lac 1, virage à gauche. P5 et P5 bis, virage à gauche pour Lac 2.
Retour sur le virage.

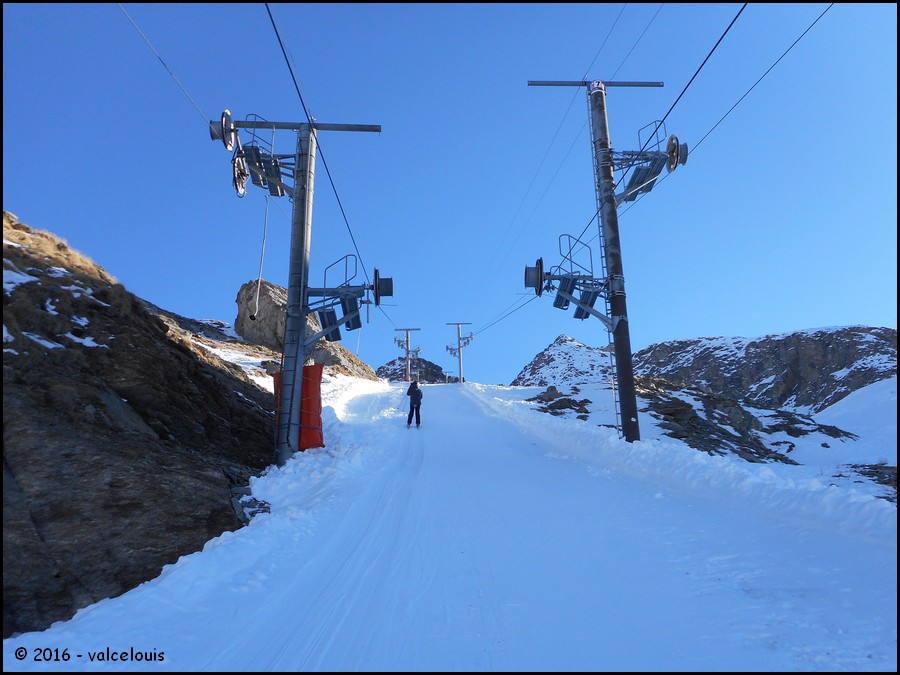

P6.
P7.

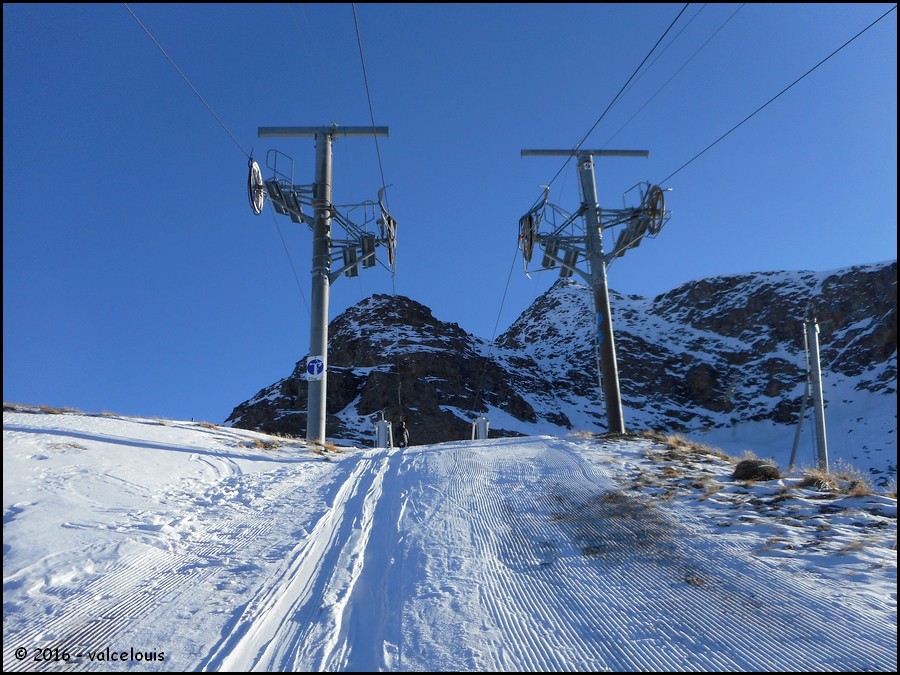

P8.

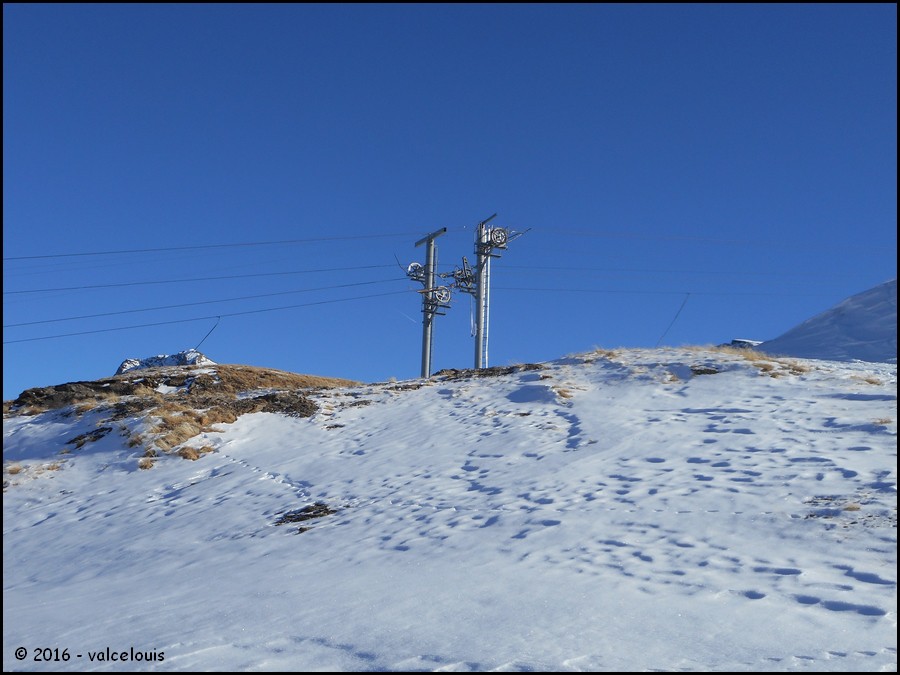

P9. On distingue le haut des gares amont juste derrière.
Les gares amont
Les gares amont sont situées à 2641 mètres d’altitude, à côté du départ d’un Catex. De ce point, on accède facilement au télésiège du 3000 ainsi qu’à de nombreuses pistes de ski propre.
Au niveau technique, on retrouve deux lâchers sous poulie Montaval installés en 2002 lors du doublement de l'appareil d'origine. Elles assurent le retour-tension du câble grâce à un contrepoids coulissant sur le pied de la gare.

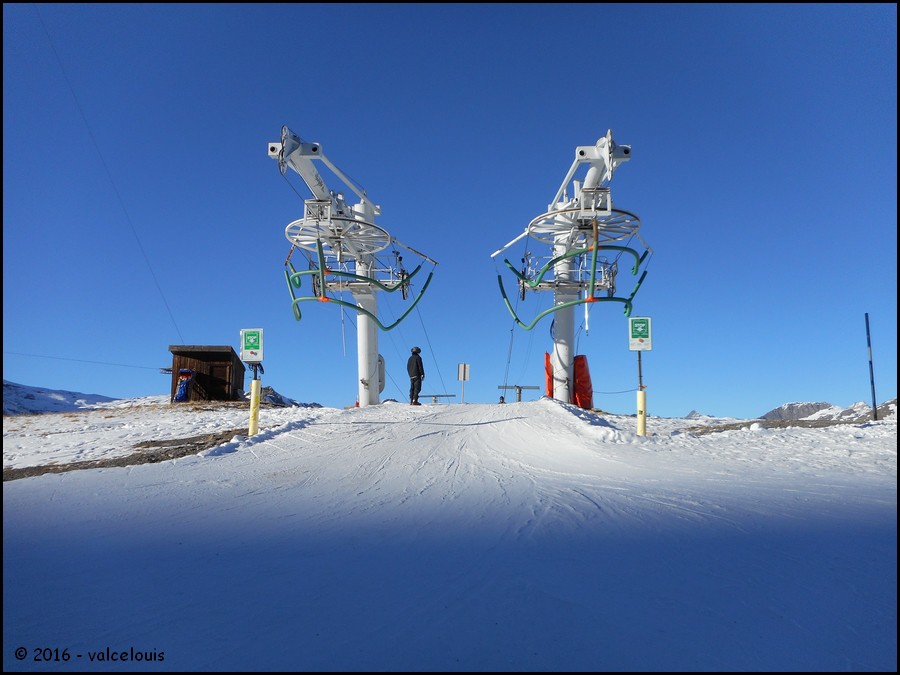

Les gares amont depuis le téléski des Lacs 1.
Le LSP des Lacs 2 de trois quarts.

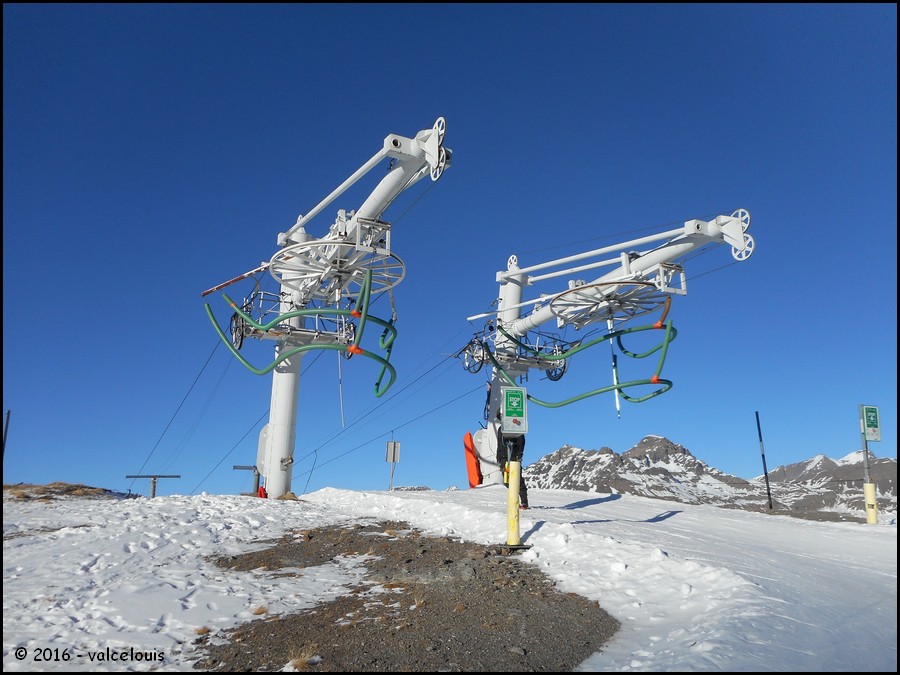

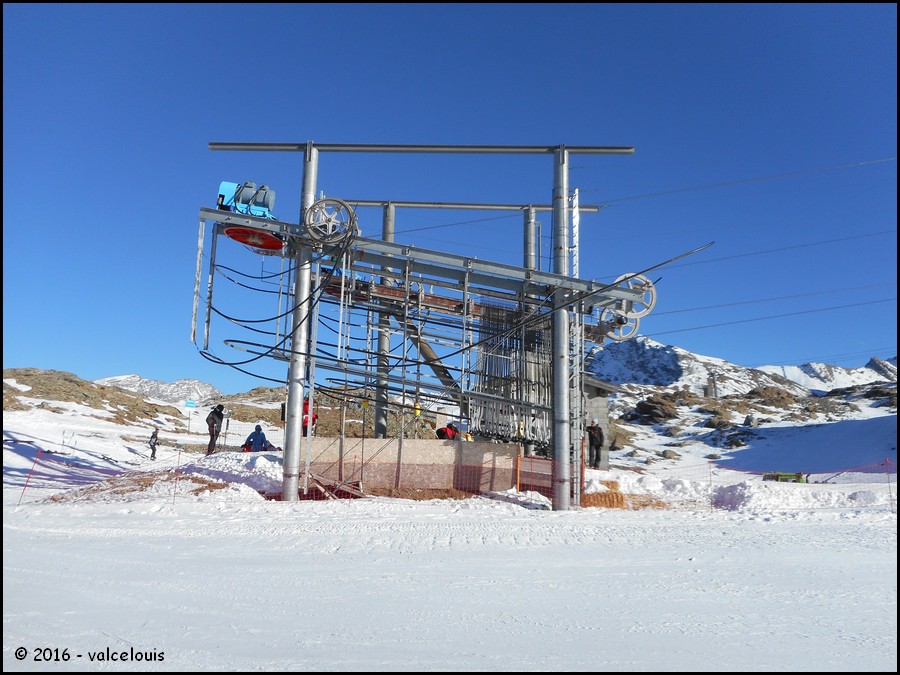

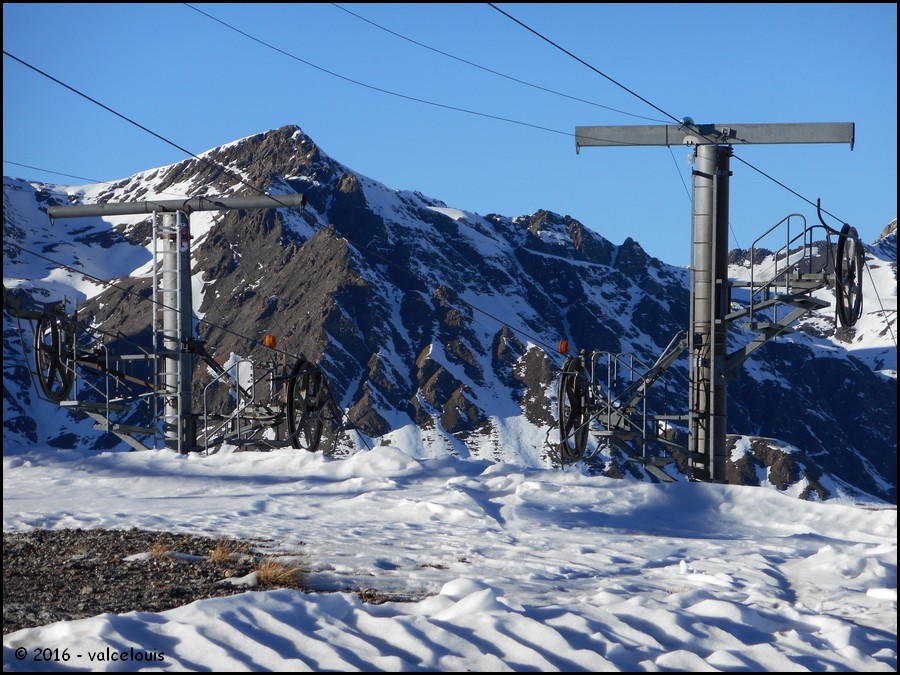

Vue de trois quarts des deux gares.

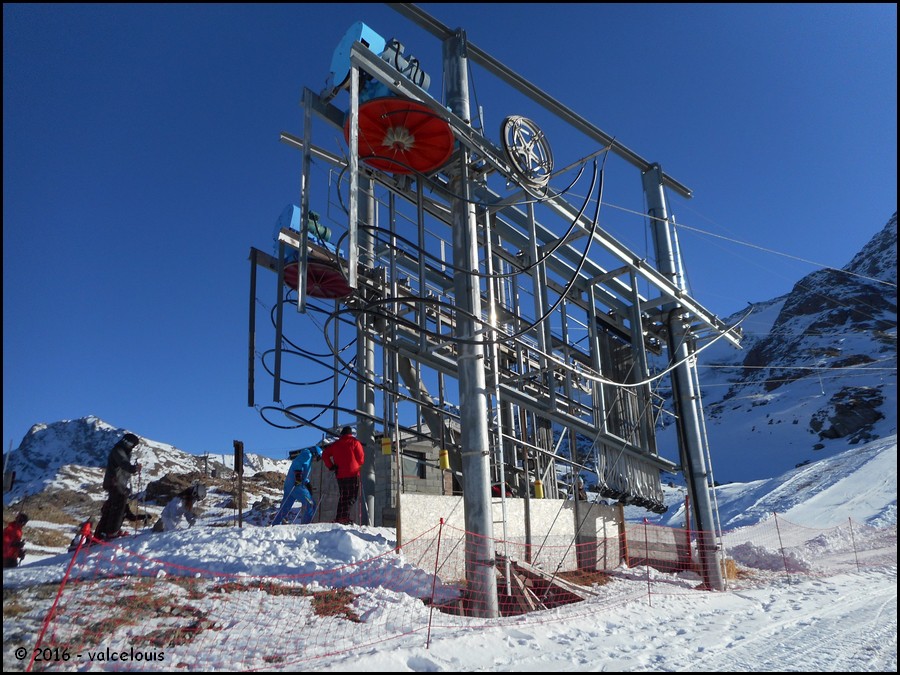

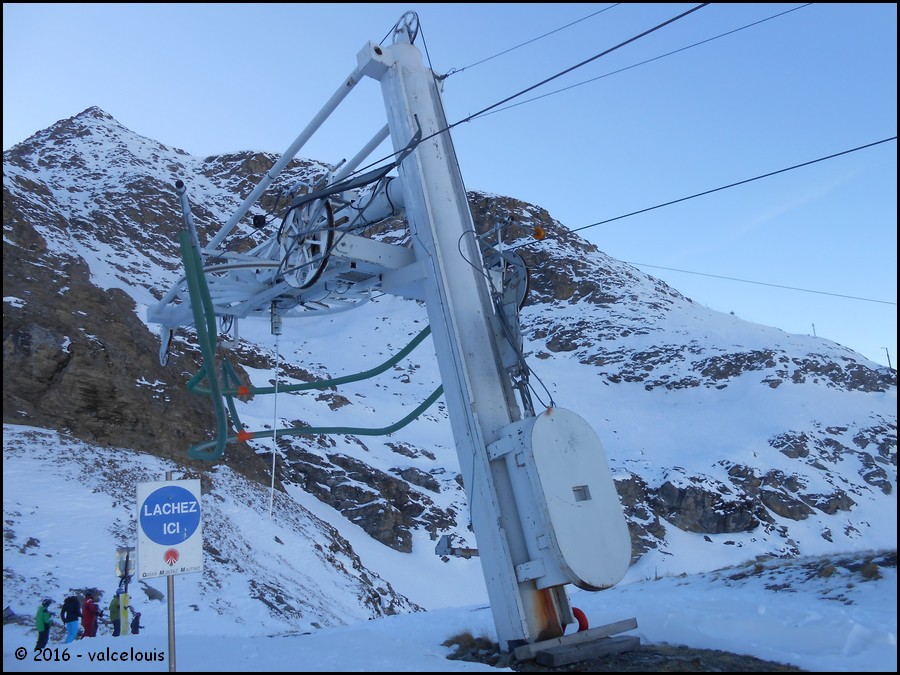

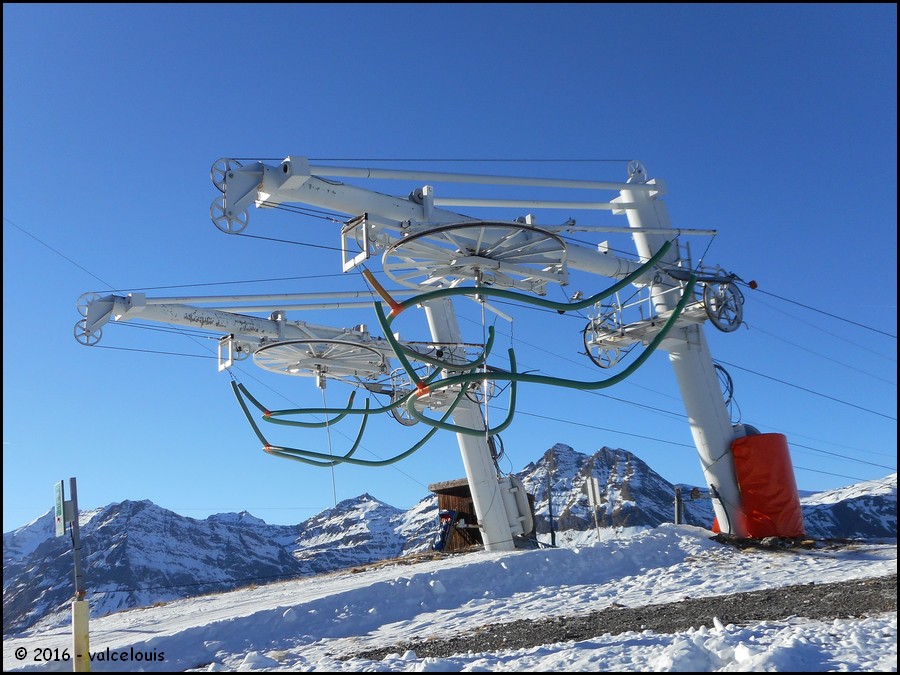

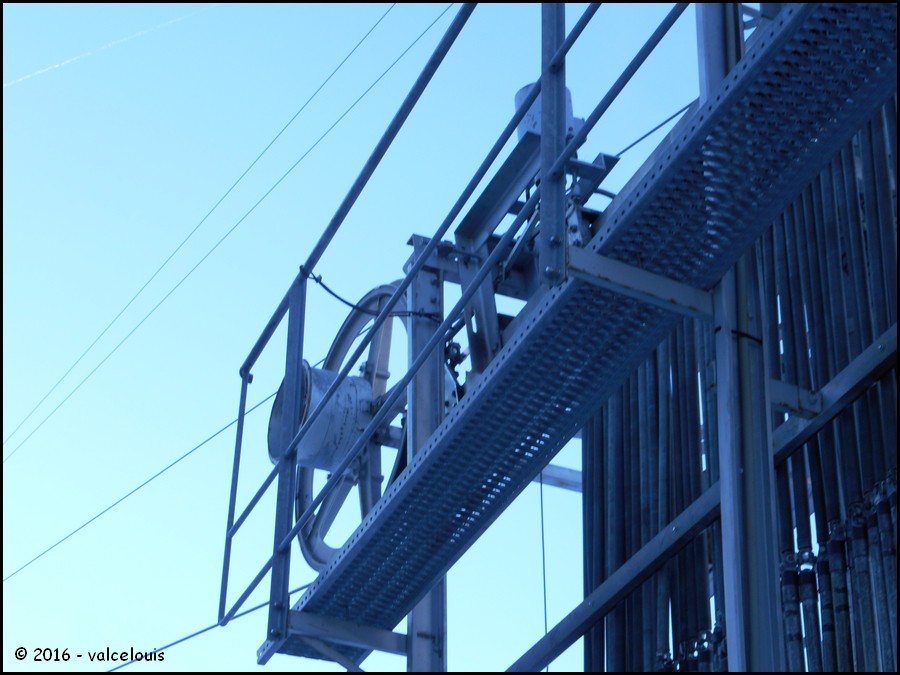

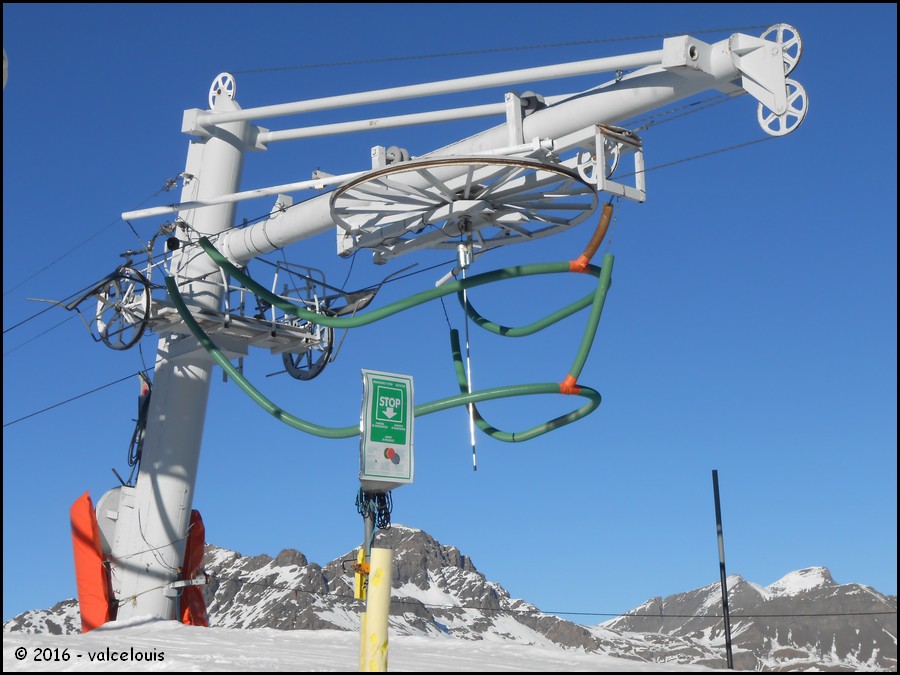

Zoom sur le lâcher sous poulie du téléski des Lacs 1.
Vue arrière.
De trois quarts en allant vers la piste rouge du Choucas.

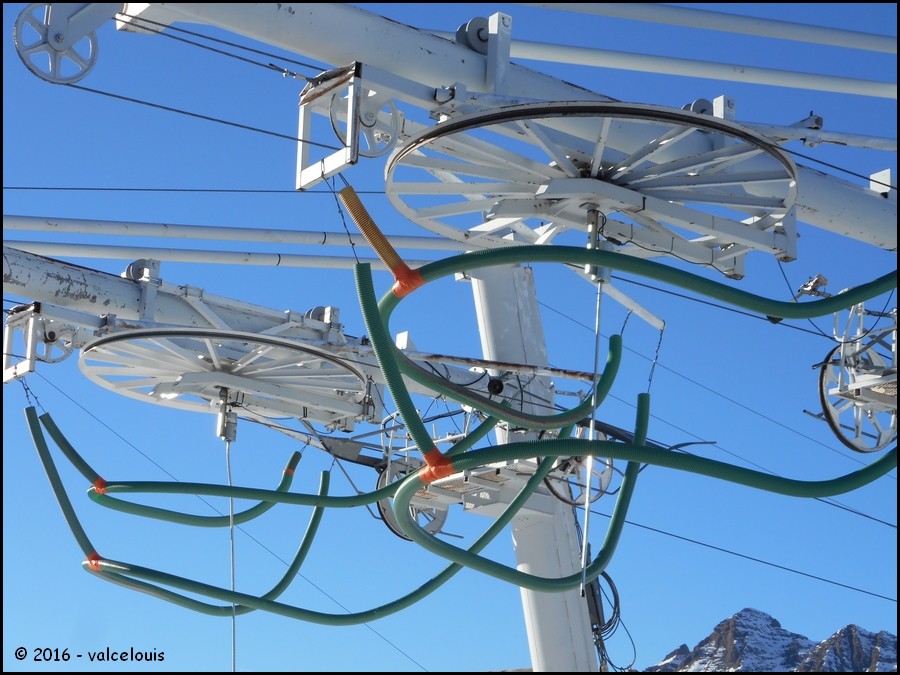

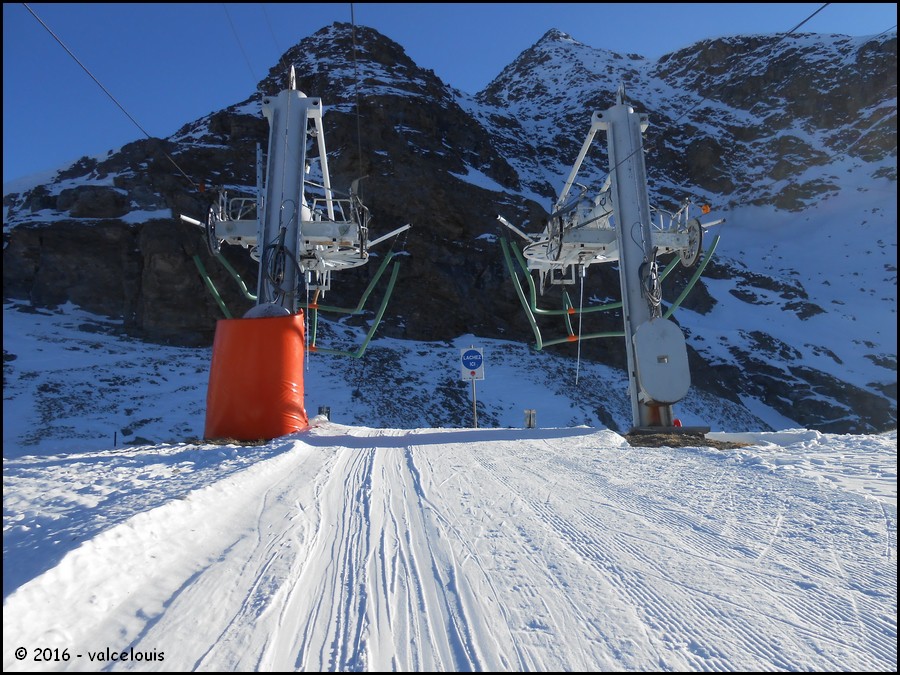

Vue en enfilade des poulies retour-tension des téléskis.

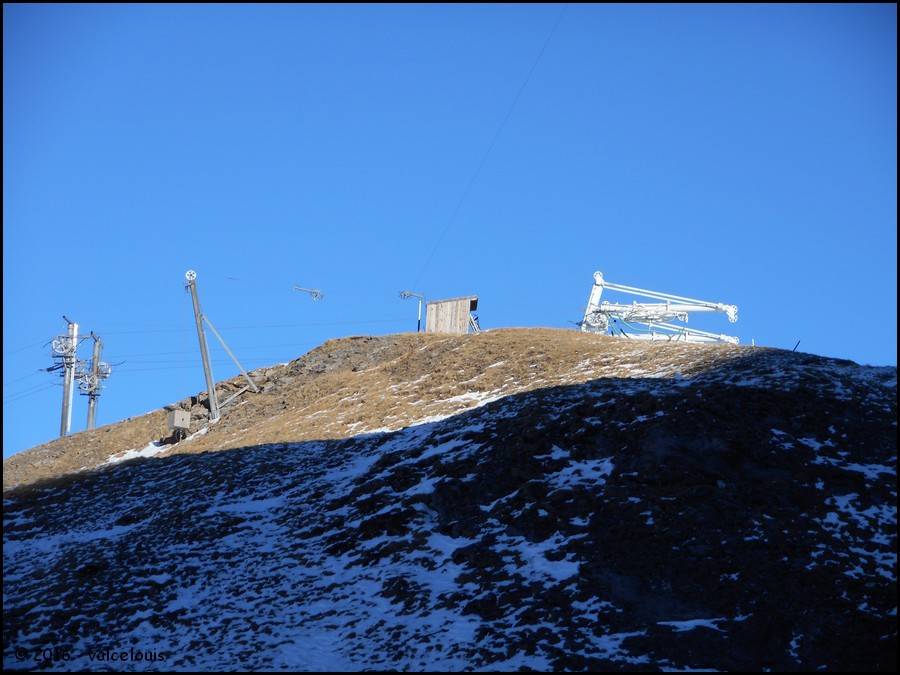

Les gares amont depuis la piste rouge du Gypaète.

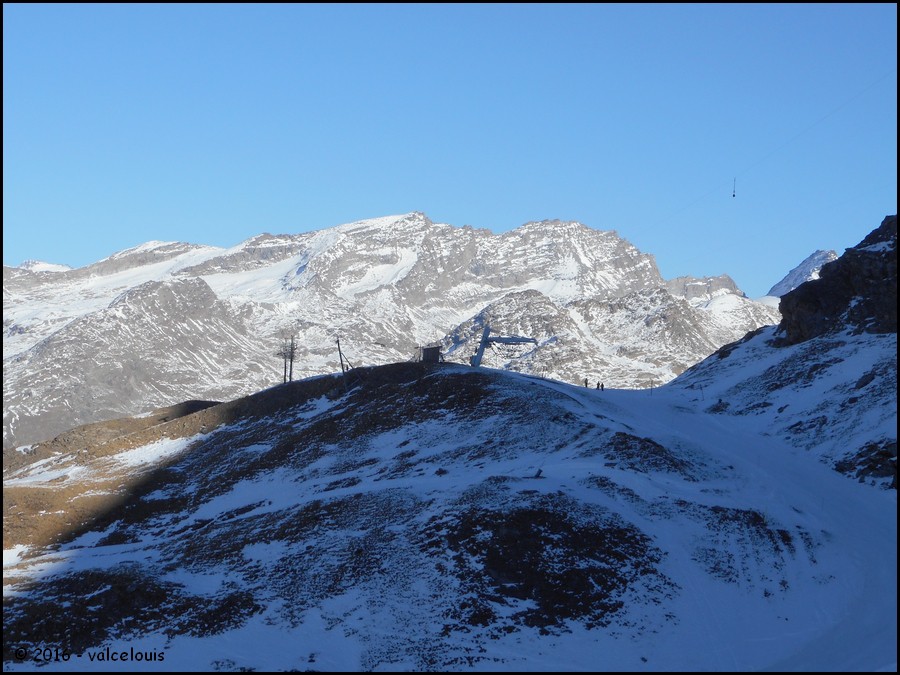

Dans leur environnement depuis le télésiège du 3000.
Véhicules et pinces
Les téléskis des Lacs 1&2 sont équipés de perches télescopiques Montaz-Mautino, reliées au câble par des douilles auto-coinçantes.

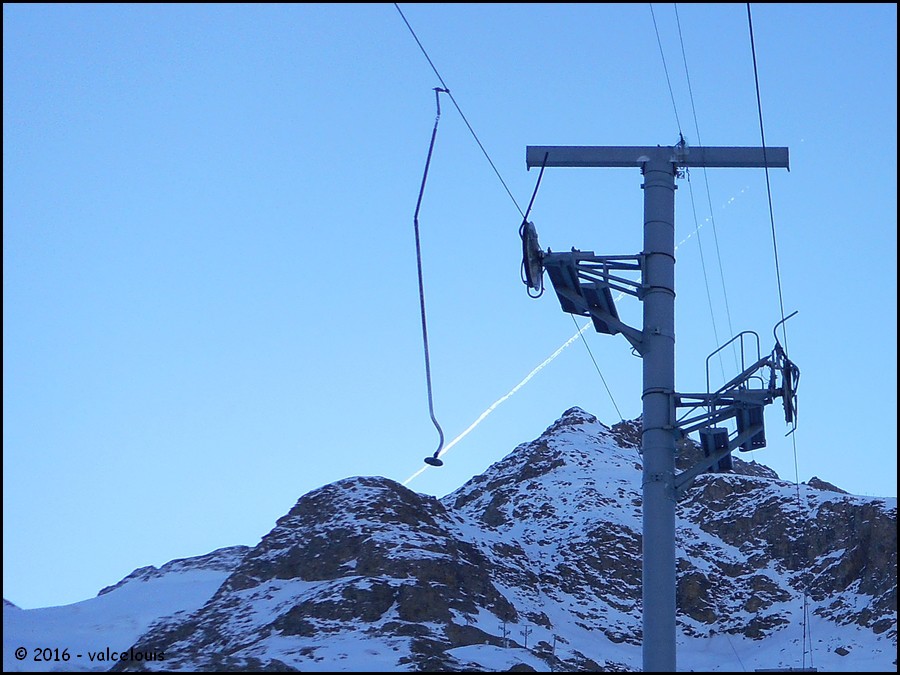

Une perche du téléski des Lacs 1 en ligne.
Autres vues…
Les potences des pylônes 9.

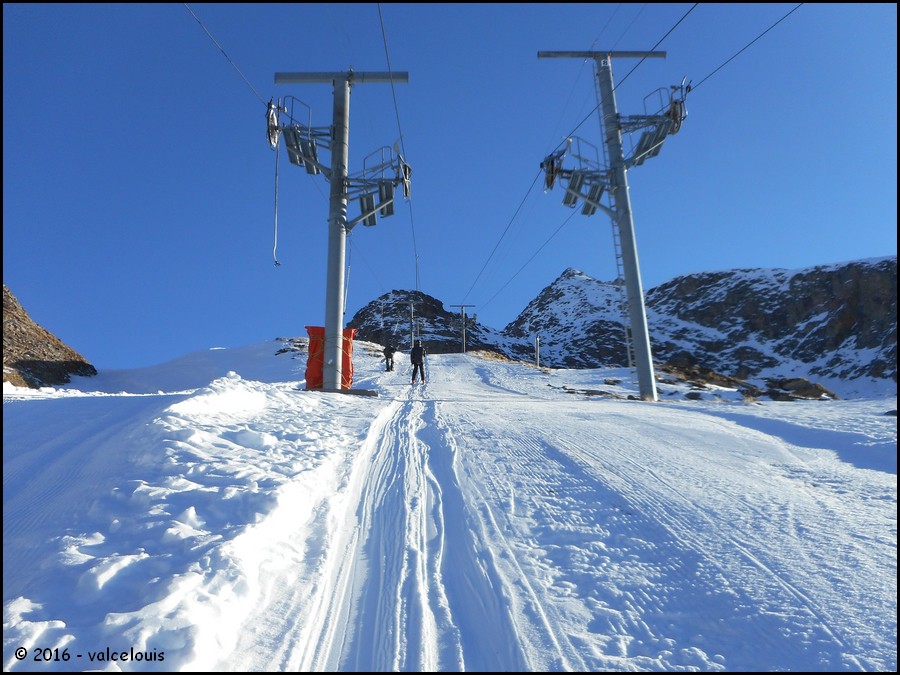

La partie haute de la ligne.

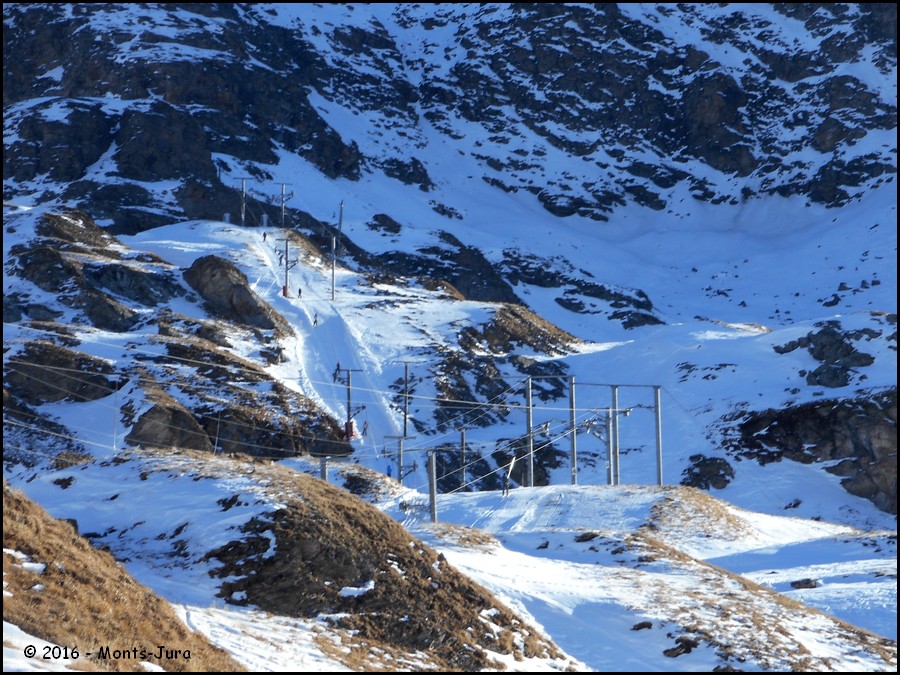

La partie intermédiaire de la montée depuis l’arrivée du télésiège d’Andagne.

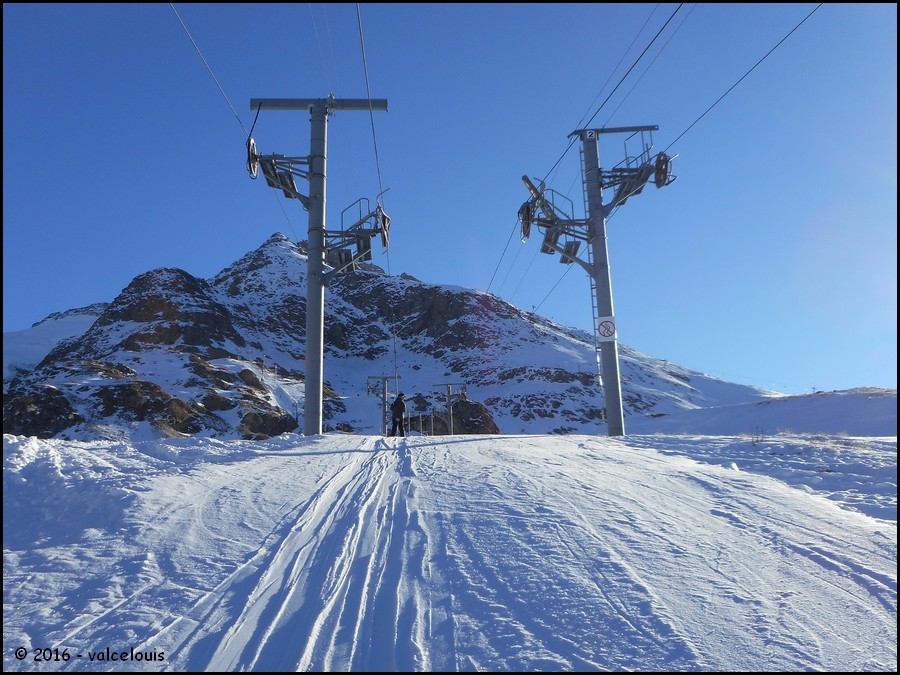

Les pylônes 2 vus depuis la piste bleue Troglodyte.

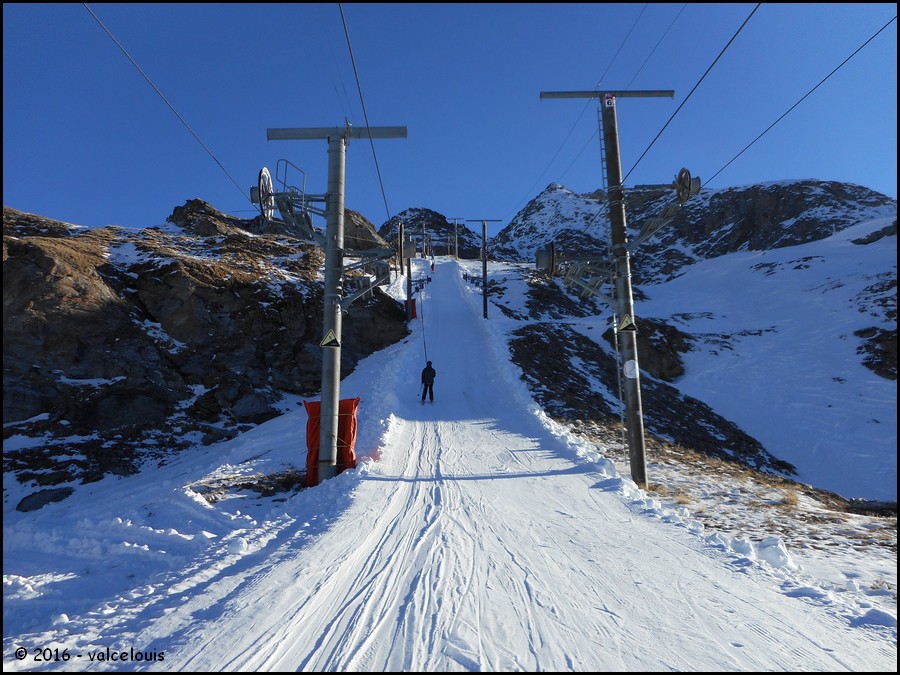

La portée entre les deux premiers pylônes des téléskis.
Les pylônes 1 et en arrière-plan la gare amont du télésiège d’Andagne.
Lac 1&2, de courts téléskis piliers du secteur d’altitude de Bonneval-sur-Arc
Les téléskis des Lacs 1 & 2 sont très importants au sein du domaine skiable de Bonneval-sur-Arc. En effet, ils permettent de skier sur 3 pistes assez courtes mais intéressantes sur lesquelles il est possible de faire des rotations rapides grâce aux téléskis. En plus, le télésiège du 3000 est seulement accessible depuis l’arrivée des téléskis.
Ainsi, ils sont très utilisés, tant pour rejoindre le télésiège du 3000 que pour skier sur les pistes desservies.
La preuve en est de leur succès, le téléski d’origine a été doublé en 2002. Aujourd’hui, c'est le seul axe qui est doublé sur le domaine.
Lacs 1 & 2, deux téléskis Mécalift/Pingon-Transcâble qui ont un bel avenir devant eux.
Je tiens à remercier Monts-Jura et valcelouis pour les photos ainsi que Bovinant pour la bannière.
Bannière : Bovinant
Texte et mise en page : Alspace
Photos : Monts-Jura et valcelouis
Date des photos : 11 janvier 2011, 20 et 27 décembre 2015.
