TKD Plateau (†) - Samoëns (Le Grand Massif) Montagner - 1973 > 2016

#1 L'utilisateur est en ligne   l'alexois

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 042
  • Inscrit(e) : 10-mars 08

Posté 13 avril 2010 - 17:24

Bonjour !

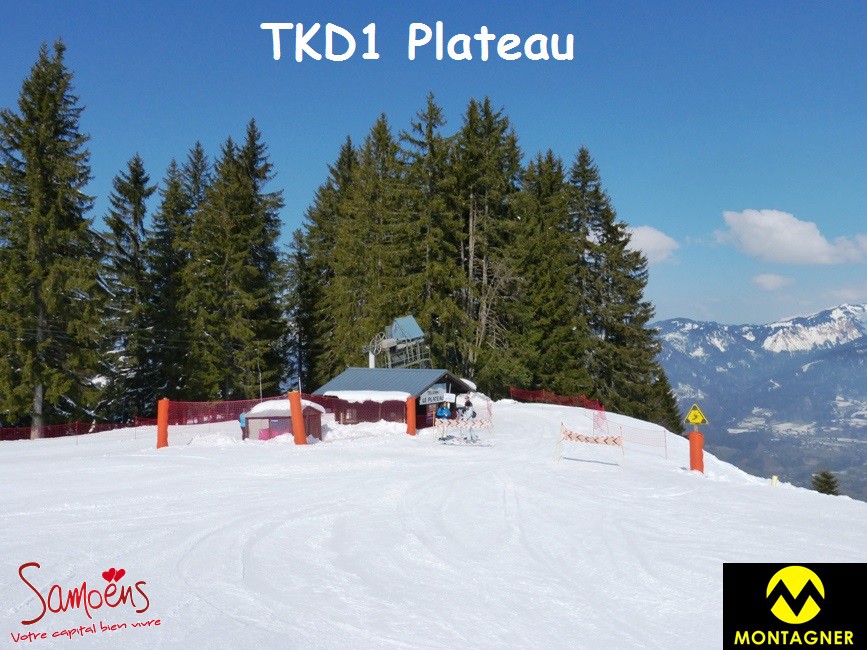

Aujourd'hui je vais vous présenter le :
Image IPB

La station :

Samoens est charmante station située dans la vallée du Giffre. Elle est située tous prés d'autres stations comme Morillon ou Sixt fer à Cheval. Ses pistes de touts niveaux sont reliées au Grand massif qui est le 4ème domaine le plus étendu de France. Le domaine skiable s'étend principalement sur le plateau des Saix et en direction de la tête des Saix.

La remontée :

Ce téléski se situe derrière le TCD4 des Saix et le TSF3 du Grand Cret. il dessert des pistes rouges et constitue un palier intermédiaire quand il n'y a pas assez de neige pour redescendre en bas du TSF3 du grand cret. La ligne à la particularité d'avoir une portée desendante directe sans passer par le dernier pylone. Il dessert des pistes rouges et bleues. Ce téléski est un hybride : on retrouve du Poma, du Montaz-Mautino et du Montagner.

Voila sa situation sur le plan des pistes (c'est la remontée surlignée en rouge) :
Image IPB

Voici les caractéristiques :
* Caractéristiques administratives :

TKD - Téléskis à attache débrayable : Plateau
Constructeur : Montagner
Type : Téléski avec une gare 5B
Année de construction : 1973
Capacité : 1 Personnes


* Caractéristiques d’exploitations :

Saison d’exploitation : Hiver
Vitesse : 3.5 m/s
Temps de Parcours : 2 mn
Capacité : 1 Personnes
Débit : 780 p/h

* Caractéristiques géométriques :

Altitude gare aval : 1520 m
Altitude gare amont : 1622 m
Dénivelé : 102 m
Longueur développée : 429 m
Pente maximale de la ligne : 40 %
Pente moyenne de la ligne : 25%

* Caractéristiques techniques :

Gare motrice : Aval
Gare tension : Amont
Sens de montée de la ligne : Gauche
Type d'embarquement : Dans le sens de la ligne
Aide à l''embarquement : Non
Nombre de pylônes : 6



La gare aval :

Image IPB

Image IPB

Elle met en mouvement le câble et stocke les perches :
Image IPB

La poulie motrice et les panneaux d'indications :
Image IPB

Le magasin de perche et le double déclencheur :
Image IPB

La ligne :

Elle est irrégulière et comporte quelques particularité :
Elle monte progressivement de G1 à P3 puis il y a un virage. Elle garde ensuite une bonne montée jusqu'à l'arrivée.
Les particularités : 4 virages en tout sur la ligne (montée et descente) et la ligne descendante différente de celle de la montée de la G2 au P5.

La ligne comporte 7 pylônes numérotée de 1 à 6. Dans l'ordre de la montée, cela donne :
P1 : SC/C
P2 : C
P3 : S/S
P4 bis :S
P4 : virage à l'envers/S virage à l'endroit
P5 : S/S virage à l'envers
P6 : S virage à l'endroit

Le P1 : SC/C
Image IPB

Image IPB

Le P2 : C
Image IPB

Portée P2-P3
Image IPB

Le P3 : S/S
Image IPB

Portée P3-P4 :
Image IPB

P4 bis :S et P4 : virage à l'envers/S virage à l'endroit
Image IPB

Image IPB

Le P5 :S/S virage à l'envers
Image IPB

Le P6 : S virage à l'endroit
Image IPB

Image IPB

La gare amont :

C'est une simple poulie flottante qui assure la tension de l'installation :
Image IPB

Le poussard :
Image IPB

Le contrepoids :
Image IPB

Voila pour ce reportage !
Nhésitez pas à poster vos commentaire sur le forum ! :)/>
Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
0

#2 L'utilisateur est hors-ligne   Nanouk

  • FUN de Peclet
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 397
  • Inscrit(e) : 21-avril 08

Posté 13 avril 2010 - 18:09

Merci ... :)

J'ai l'impression que ce téléski a été retouché à maintes reprises car on trouve de tout sur cet appareil que je trouve des plus composites : du :P (poulies du P4 par exemple), du :( (guides du P3 et du P5 sur le brin montant) et du :) d'origine (poulie flottante et son double pylône) ...
Nanouk Windemuth
0

#3 L'utilisateur est hors-ligne   Kaoz

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 073
  • Inscrit(e) : 10-février 07

Posté 15 avril 2010 - 10:39

Merci l'alexois pour les reportages sur les TKD :) de Samoens !
Je rejoins Nanouk : même la poulie motrice n'est pas Montagner !!!
En attente des futurs reportages sur de nombreux téléskis Montagner !
0

#4 L'utilisateur est en ligne   l'alexois

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 042
  • Inscrit(e) : 10-mars 08

Posté 15 avril 2010 - 11:42

Bonjour !
Merci pour les commentaire !
C'est vrai que c'est un hybride !

Pour Kaoz, il y a un autre TKD1 :) ! le TKD1 Babuches et son reportage est à venir.

Ce message a été modifié par l'alexois - 15 avril 2010 - 11:43 .

Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
0

#5 L'utilisateur est hors-ligne   Miamivince

  • TSD6 de l'Eau d'Olle
  • Voir la galerie
  • Groupe : Membres
  • Messages : 317
  • Inscrit(e) : 03-février 12

Posté 22 juillet 2016 - 22:43

Bonjour.
Ce TKD a été démonté cet été.
Il semblerait toutefois qu'il soit prévu de le remplacer sur un tracé différent par un TKE.
Cela s'inscrit sans le.cadre de la restructuration du secteur qui accompagne la construction du Club Med (forum du grand Massif).
0

#6 L'utilisateur est en ligne   l'alexois

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 042
  • Inscrit(e) : 10-mars 08

Posté 03 décembre 2017 - 13:45

Bonjour !

Mise à jour du reportage suite au démontage de l’installation.

Image IPB
^^^Cliquez sur l'image pour accéder au reportage.^^

N'hésitez pas à poster vos commentaires, remarques, questions et autres dans ce topic Image IPB.

Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
