TSF4 Aiguillette - Chantemerle / Serre Chevalier Vallée Poma - 1988

#1 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 03 septembre 2006 - 09:03

Ce reportage a fait l'objet d'une refonte par Clément05 ICI
0

#2 L'utilisateur est hors-ligne   jojo-05

  • TK du Torret
  • Groupe : Membres
  • Messages : 56
  • Inscrit(e) : 08-janvier 06

Posté 04 septembre 2006 - 18:40

Je dis peut être une énorme bétise, mais c'est peut être pour le rentabiliser, justement parcequ'il est peut fréquenté ?

Ce message a été modifié par jojo-05 - 04 septembre 2006 - 18:41 .

0

#3 L'utilisateur est hors-ligne   Thomas

  • -.-
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 8 213
  • Inscrit(e) : 05-décembre 04

Posté 04 septembre 2006 - 19:12

jojo-05, le 4 09 2006, 18:40, dit :

Je dis peut être une énorme bétise, mais c'est peut être pour le rentabiliser, justement parcequ'il est peut fréquenté ?

Euh, on ne peut pas vraiment dire qu'une rm est rentabilisée uniquement par sa propre fréquentation, c'est la fréquentation de l'ensembledu parc de remontées mécaniques qui rentabilise l'ensemble du parc ...
en effet en mettre juste sur ce télésiège est étrange ...

Je dis peut être une bétise, enfin, on va la dire quand même .. et si c'était un contrat avec Poma ... réduction de certains couts (je sais pas lesquels) .. en contrepartie affichage d'une publicité .. (en gros, le même principe que les arrêts de bus) ... :( :( ?
Working together keeps our ropeways in motion
0

#4 L'utilisateur est hors-ligne   benj

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 3 005
  • Inscrit(e) : 27-octobre 05

Posté 04 septembre 2006 - 21:38

jojo-05, le 4 09 2006, 18:40, dit :

Je dis peut être une énorme bétise, mais c'est peut être pour le rentabiliser, justement parcequ'il est peut fréquenté ?

Oui mais l'objectif des annonceurs c'est quand même que leurs publicités soient vues par le plus grand nombre. Classiquement, les gares alphas sont "décorées" de pubs en station ou dans les lieux très fréquentés.
0

#5 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 17 septembre 2006 - 12:43

Une petite adaptation de Google Earth pour apporter quelques vues sur ce TSF4:

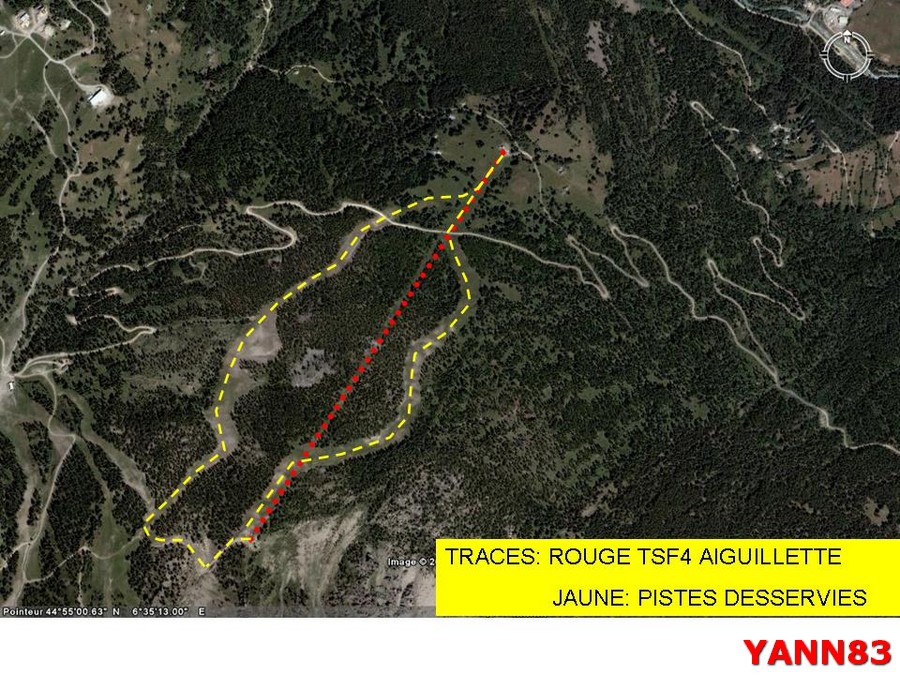

Le tracé de la ligne et des pistes:

Image IPB

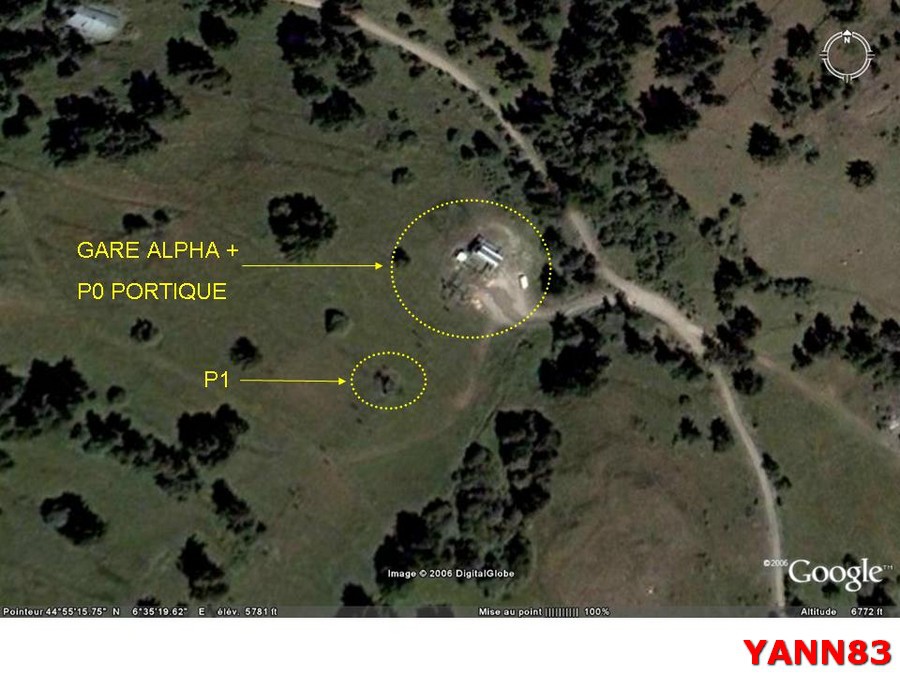

Le départ de ligne:

Image IPB

Enfin une vue "relief" de la situation du TSF4.
Il est vraiment excentré et en zone boisée:

Image IPB
0

#6 L'utilisateur est hors-ligne   kilano18

  • 3S Peak 2 Peak
  • Groupe : Membres
  • Messages : 7 289
  • Inscrit(e) : 01-mars 06

Posté 17 septembre 2006 - 12:48

Citation

Image IPB


Merci pour ces précisions...Surtout cette image... :rolleyes:

Ce message a été modifié par kilano18 - 17 septembre 2006 - 12:48 .

Toute reproduction (citation), même partielle de mes messages en dehors du site de remontees-mecaniques.net est strictement interdite, y compris les messages personnels/privés. (Valable pour les photos, schémas et les textes). Toutes modifications ou ré-hébergement de mes photos est formellement interdit !
0

#7 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 25 septembre 2006 - 18:12

Quelques petites vues supplémentaires techniques de la gare avale et tension.

Désolé mais la météo n'était pas de la partie... :rolleyes:

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB
0

#8 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 15 octobre 2006 - 14:38

C'est quand même un peu dommage que ce TS soit très lent.

A t-il été prévu de le rendre débrayable un jour, bien que l'espace en amont soit limité ? ;)
0

#9 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 12 avril 2007 - 18:58

Restructuration complête du reportage et ajout de photos. ;)
0

#10 L'utilisateur est hors-ligne   pomaman

  • TSD4 du Plan du Four
  • Groupe : Membres
  • Messages : 227
  • Inscrit(e) : 19-février 07

Posté 29 juin 2007 - 22:24

super reportage sur un tf bien tranquille ;) ;)
0

#11 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 29 août 2007 - 19:43

Refonte du reportage et ajout de quelques photos prises en été :)
0

#12 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 04 janvier 2015 - 14:06

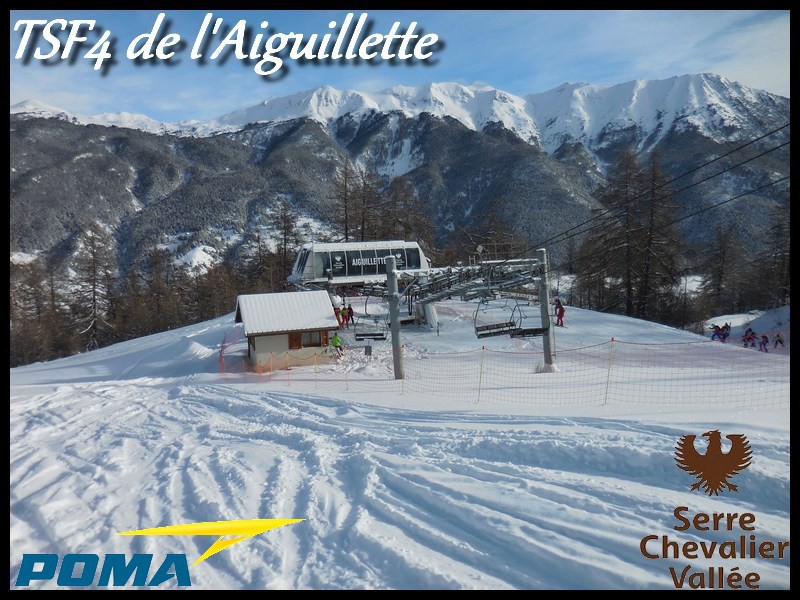

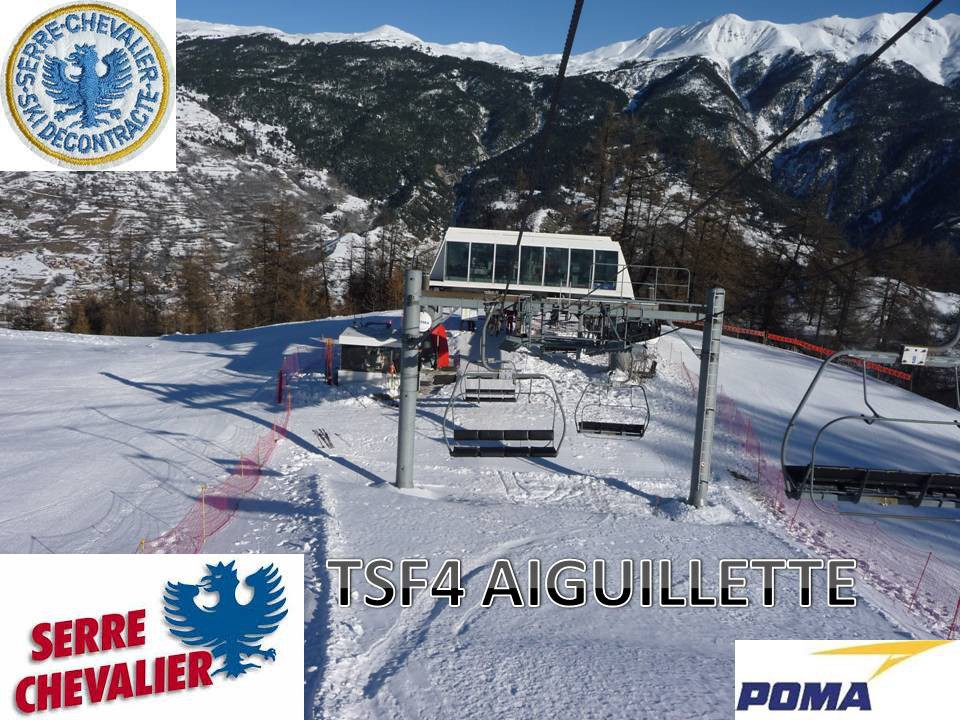

Image IPB


TSF4 DE L'AIGUILLETTE


La station
Situation de la remontée sur le domaine
Infrastructures et ligne de la remontée
Conclusion


La station
La station de Serre Chevalier Vallée est située dans les Hautes-Alpes, à environ 3h30 de route de Marseille et de Lyon.
Implantée dans la vallée de la Guisane, affluent de la Durance prenant sa source au Col du Lautaret, Serre Chevalier Vallée se compose de 3 ensembles de villages et d’une ville : Briançon, Chantemerle, Villeneuve et Le Monêtier-les-Bains. Le domaine s’étend sur 250 kilomètres de pistes tous niveaux. Celles-ci alternent murs en forêt, chemins avec vue imprenable sur la vallée de la Guisane et de la Durance et champs de bosses pour les skieurs les plus expérimentés.
Ces pistes sont desservies par 61 remontées mécaniques allant du tapis roulant à la nouvelle télécabine de Ratier. Le domaine compte d’ailleurs le premier DMC au monde, celui du Pontillas. Les remontées mécaniques de Serre Chevalier Vallée sont composées de 7 tapis et télécordes, de 25 téléskis, de 12 télésièges à pinces fixes, de 10 télésièges à pinces débrayables, de 5 télécabines, d’un DMC et un téléphérique exploité uniquement en été.
L’histoire de Serre Chevalier Vallée a commencé en 1941 avec l’inauguration du premier téléphérique, reprenant le nom du sommet qu’il atteint : le Serre Chevalier. Ensuite, le développement de la liaison avec Villeneuve (1969), du Prorel et des combes au-dessus de Serre Ratier s’est accéléré jusqu’à l’incendie du téléphérique en 1983. En cette année, la décision est prise d’ouvrir la liaison avec Le Monêtier-les-Bains avec l’installation de plus de 12 remontées mécaniques ! De plus, un nouveau téléphérique est construit sur le tracé de l’ancien. Celui-ci réutilise beaucoup d’éléments du premier appareil.
En 1989, le domaine de Briançon est créé avec l’installation de 9 remontées mécaniques dont le fameux télésiège de Puy Chalvin (qui n’a pas fait une saison et qui a été revendu par la suite). Depuis 2004, la station est gérée par la Compagnie Des Alpes (CDA) qui renouvelle progressivement le parc de remontées mécaniques de Serre Chevalier, la plupart des appareils datant des années 80.Le dernier investissement est en date de 2014 avec le remplacement du TKD1 de la Croix de la Nore par le TSF4 du même nom à l'été 2014.

Situation de la remontée sur le domaine
Implanté sur une zone vierge de toute remontée, le TSF4 de l'Aiguillette est situé sur la partie gauche du domaine de Chantemerle. Il s'agit d'une remontée en bordure de zone protégée.Il est accessible à partir de la bleue des Saludes ou de la verte du Celvin.
Ce long télésiège dessert deux pistes rouges en enneigement naturel: l'Aiguillette (à gauche de la remontée) et les Eduits (à droite).
Il dessert des pistes en forêt assez abritées du vent.

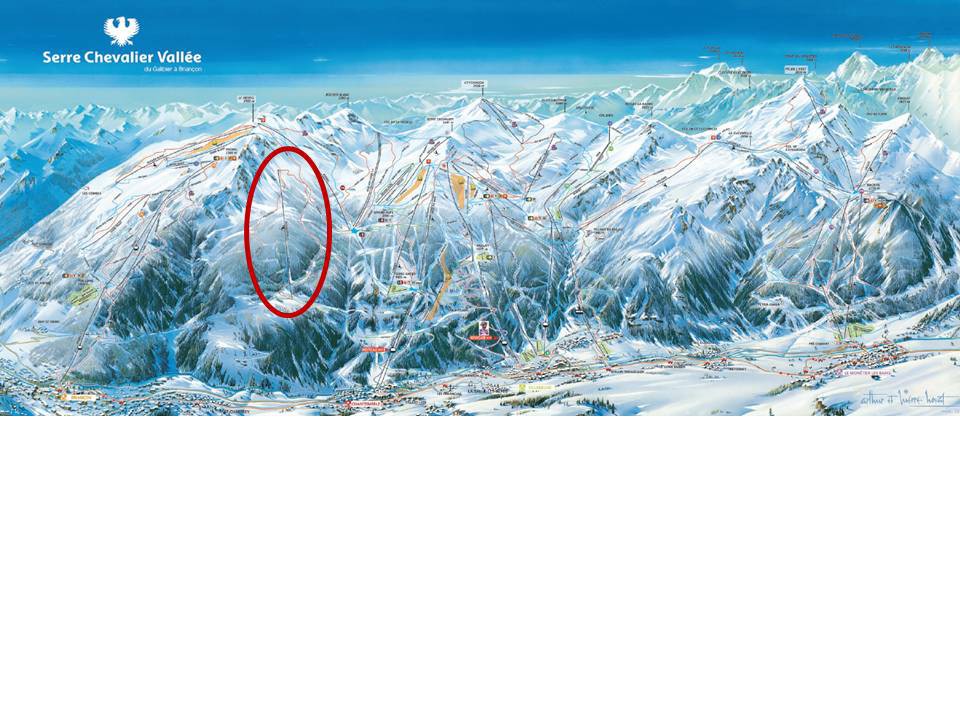

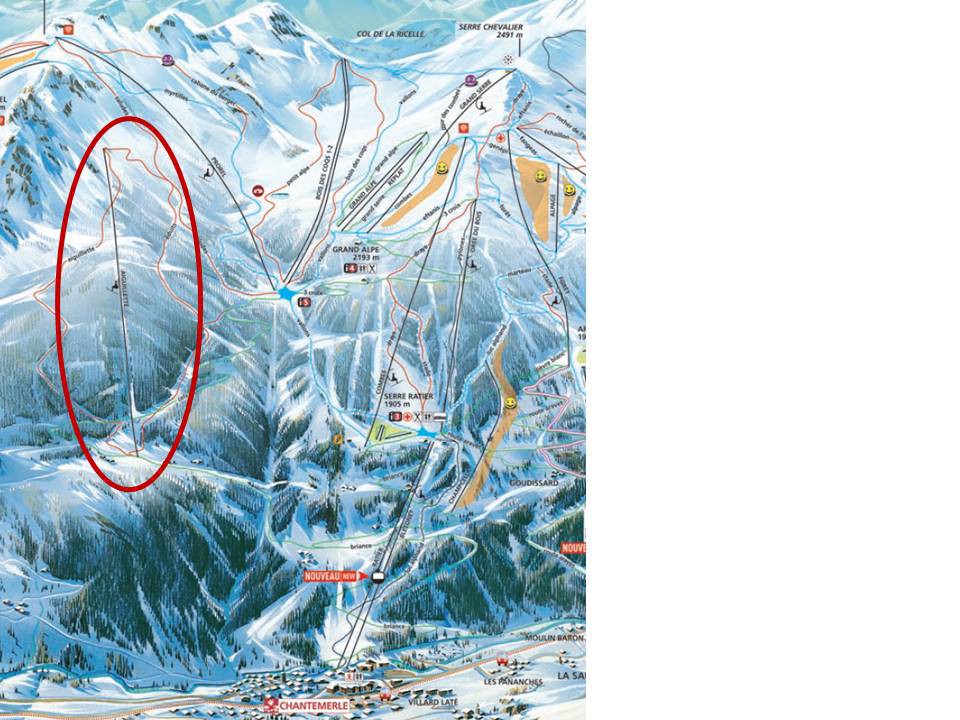

Sur un plan:
Image IPB

Image IPB

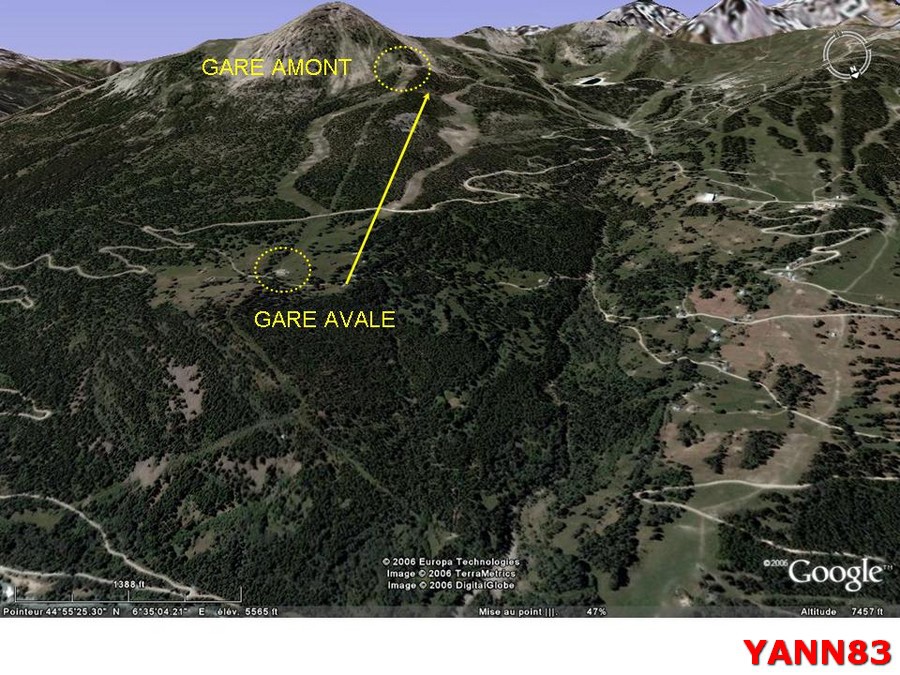

Vues Google Earth:
Image IPB

Image IPB

Image IPB

Infrastructures et ligne de la remontée
Les caractéristiques du TSF4 sont les suivantes:
  • Nom de l’installation : TSF4 AIGUILETTE
  • Constructeur : :Poma:
  • Type de gare : Alpha
  • Année de construction : 1988
  • Saison d'exploitation : Hiver
  • {b]Type de véhicules[/b]: Sièges arceaux
  • Nb Véhicules : 167
  • Espacement entre les véhicules: 18 m
  • Capacité : 4 personnes
  • Altitude Aval :1730 m
  • Altitude Amont : 2220 m
  • Dénivelée : 490 m
  • Longueur développée : 1494 m
  • Pente Maxi : 66 %
  • Pente Moyenne : 35 %
  • Débit : 1800 personnes/heure
  • Vitesse d'exploitation : 2.25 m/s
  • Emplacement Motrice Aval
  • Emplacement Tension Aval / hydraulique
  • Diamètre du cable: 42.5 mm
  • Sens de montée : Droite
  • Type d’embarquement : Ligne
  • Nb Pylones : 16 + 1 collé à la gare avale (P0)
  • Dont support : 13
  • Dont compression : 2
  • [b] Dont support-compression : 2
  • [b]Temps de Trajet : 11 minutes environ


La ligne est intégralement en foret, très abritée, c'est l'une des rares remontées à fonctionner par grand vent (elle est accessible du bas de Chantemerle directement par la chaine TSD6 Bletonet et TSD4 Orée du Bois).
Techniquement il s'agit d'un TSF4 doté d'une motrice de type Alpha aval, standard de la fin des années 80 et d'un retour fixe amont.
Son excentrement sur le domaine en fait une remontée peu fréquentée, son débit de 1800 p/h est largement suffisant, il est très rare d'y faire la queue.
La ligne se décompose en trois parties:
  • Montée regulière jusqu'au P7
  • Accentuation de la pente entre le P7 et le P10
  • Pente plus faible entre le P10 et la fin de ligne

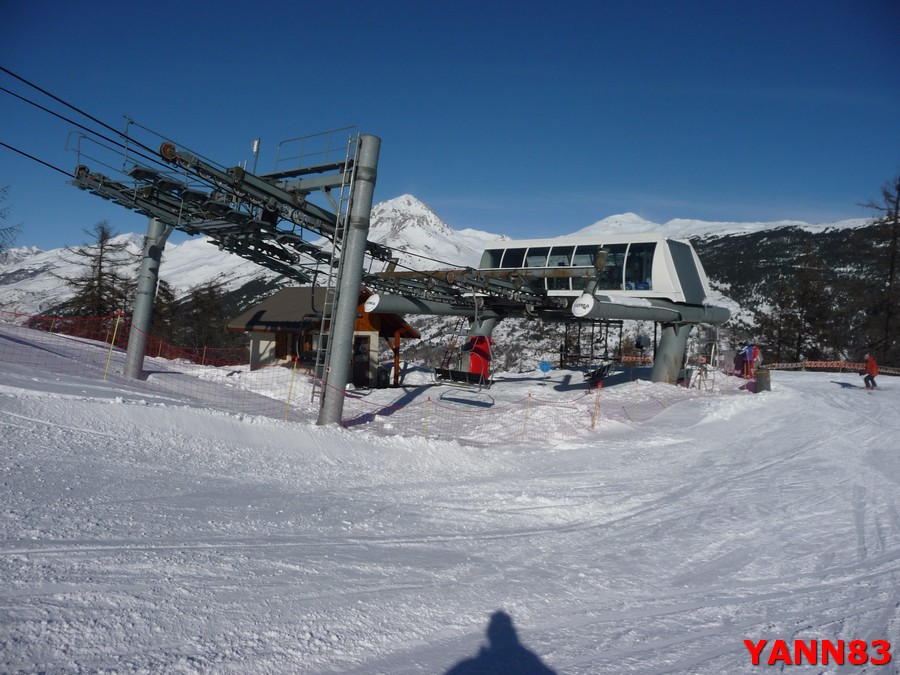

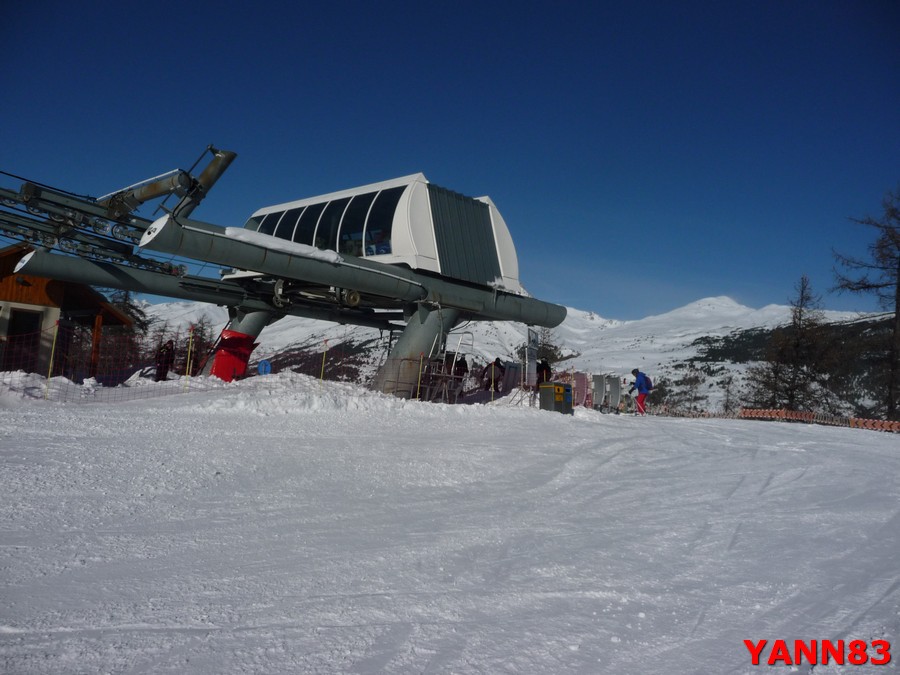

En aval l'Alpha classique
Image IPB

Image IPB

Image IPB

Image IPB

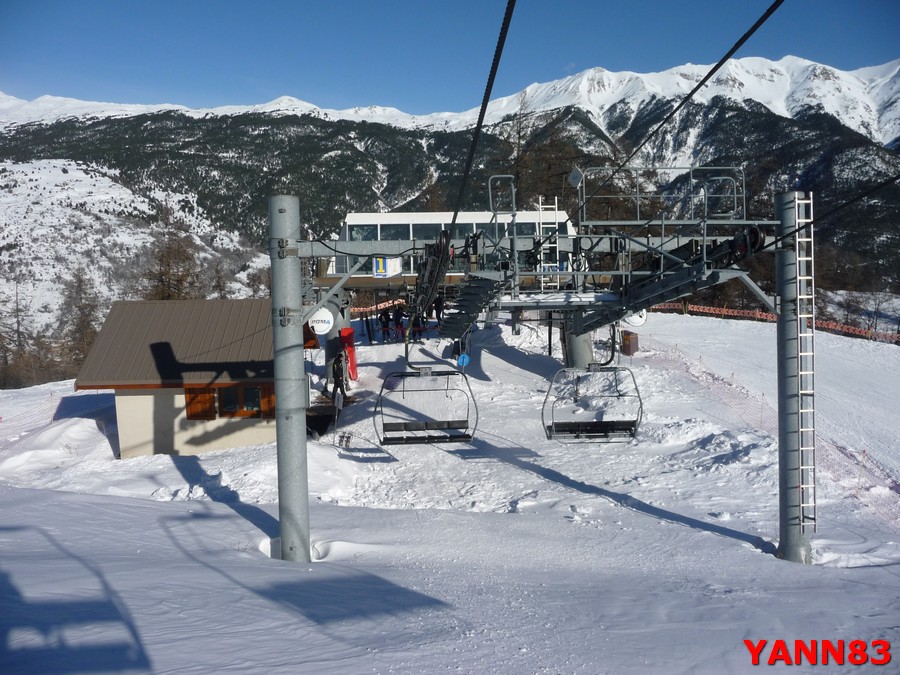

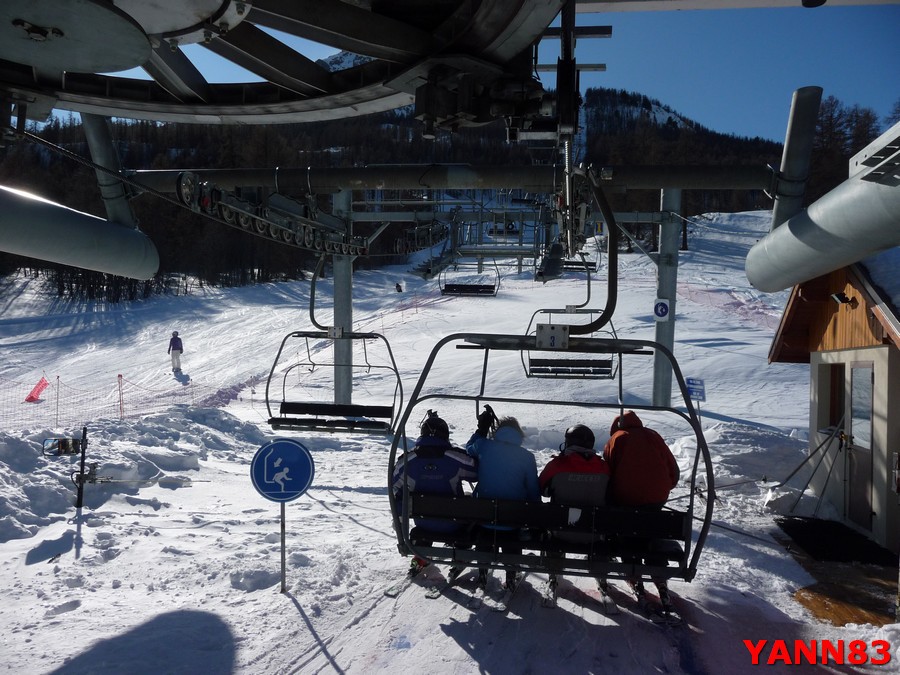

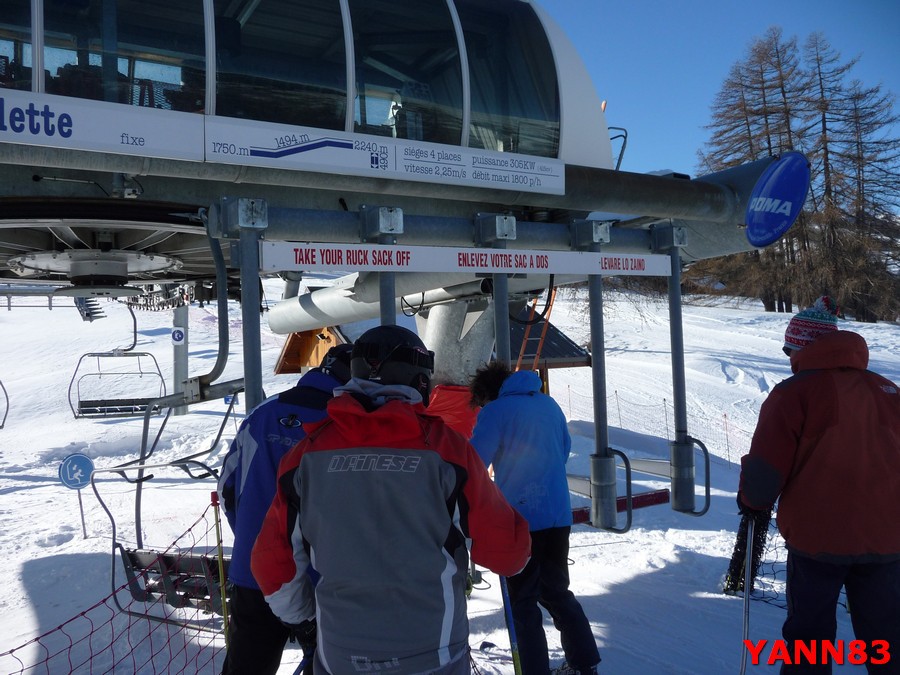

Embarquement (P0 accolé à la motrice)

Image IPB

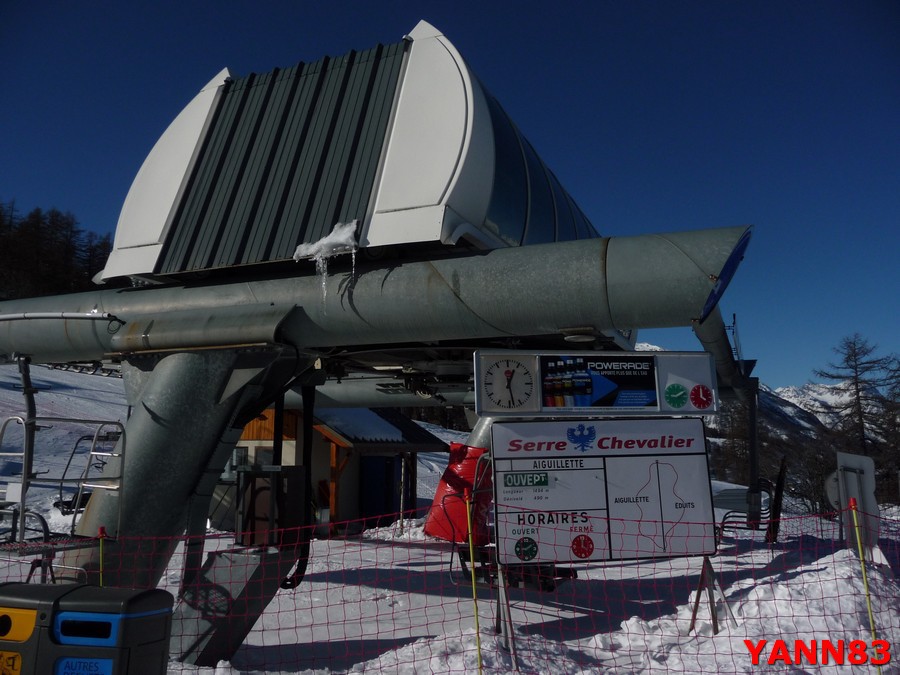

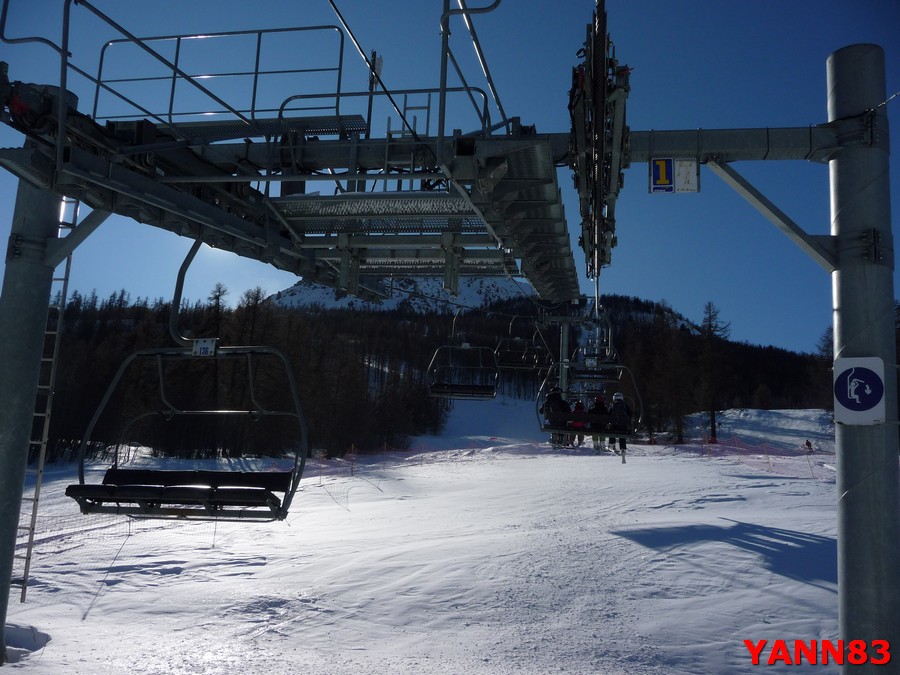

Gare motrice-tension et P1 portique:
Image IPB

Image IPB

Image IPB

Image IPB

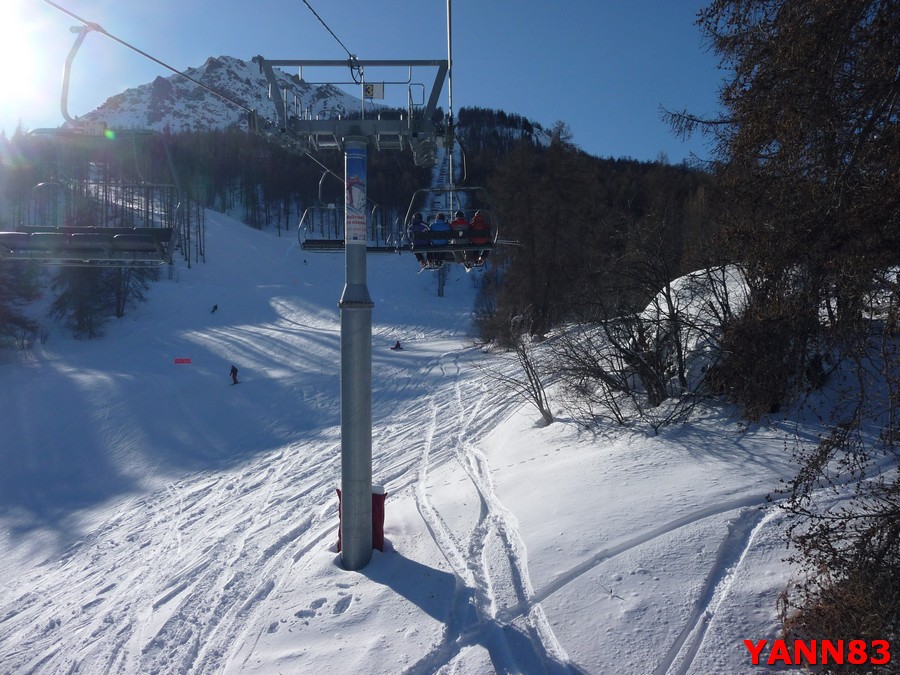

P2 support:
Image IPB

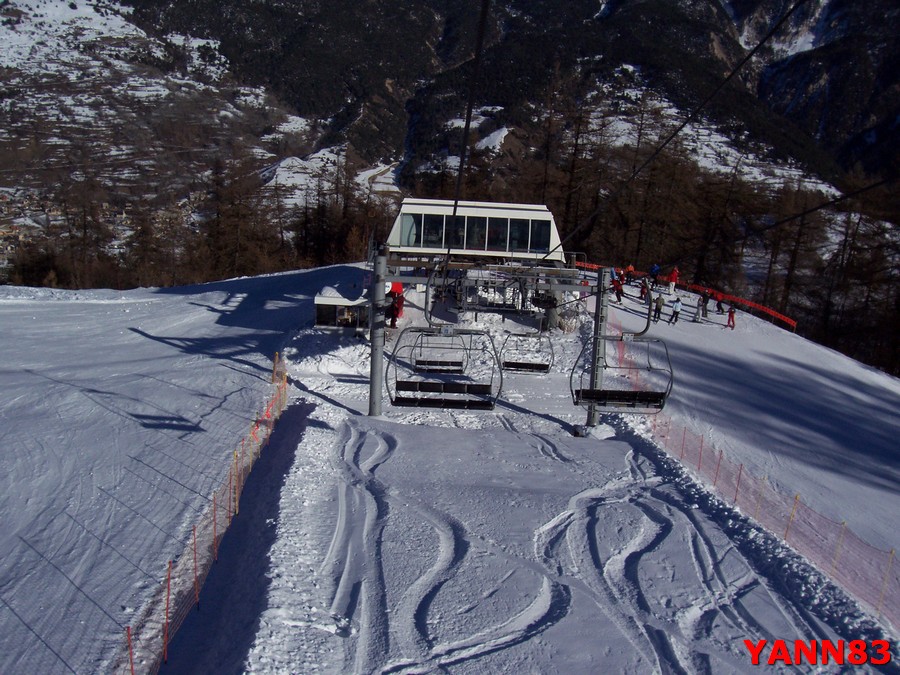

Vue du départ:
Image IPB

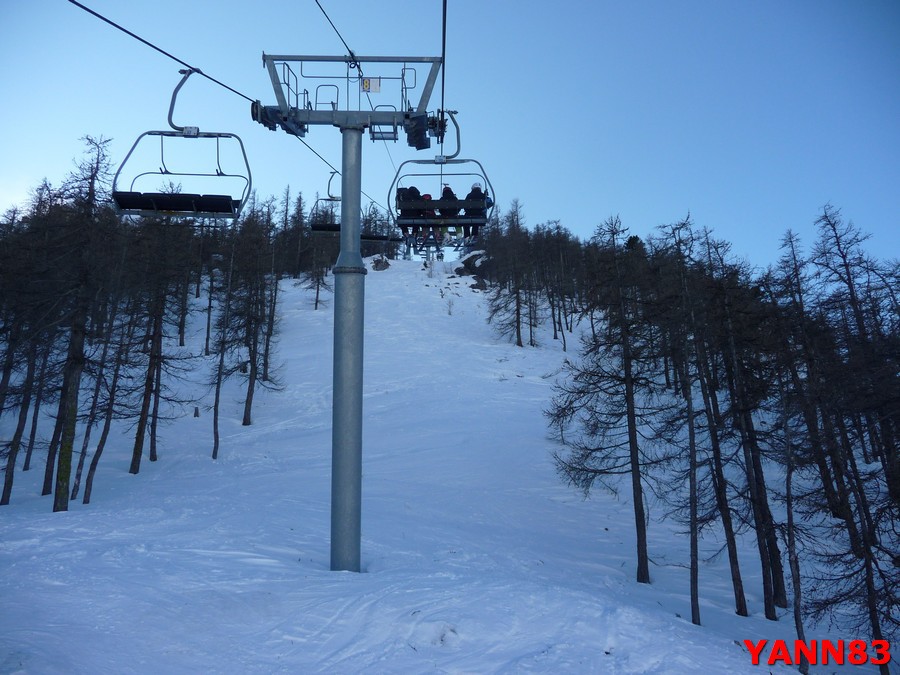

P3 et la tranchée de la ligne en forêt:
Image IPB

P4 assez haut:

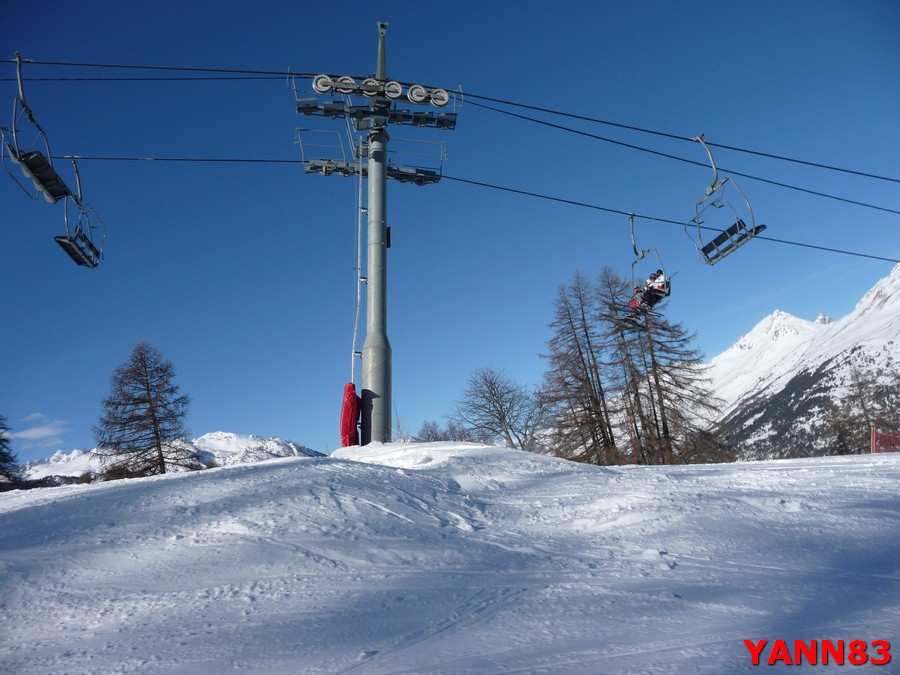

Image IPB

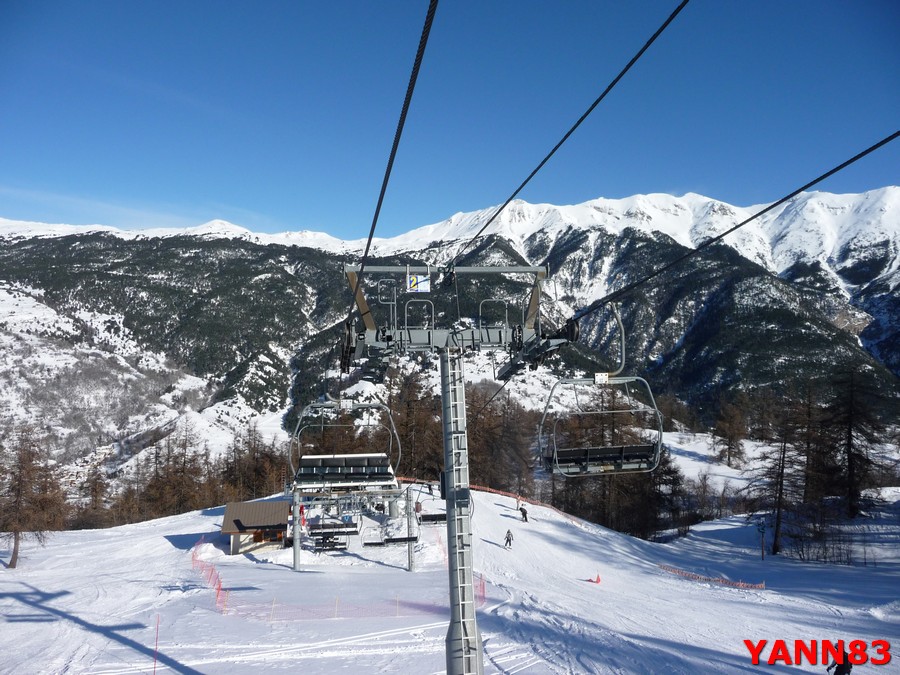

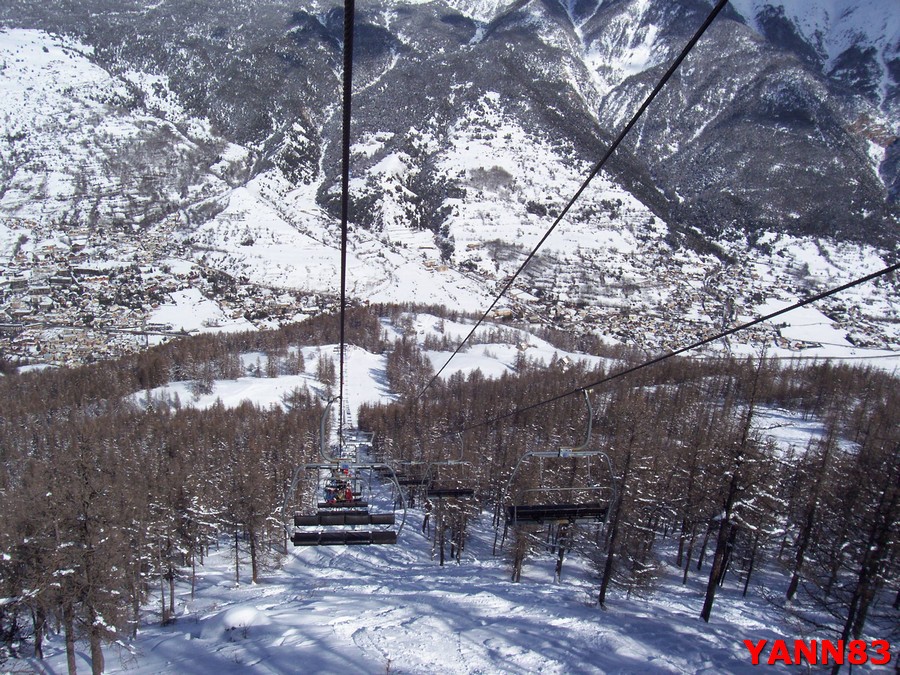

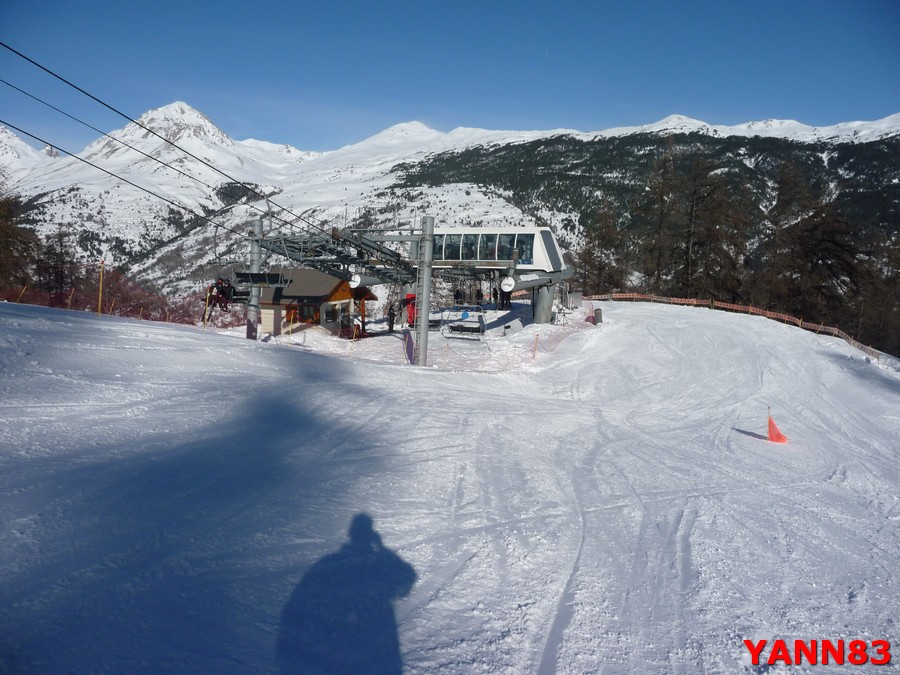

Vue sur le bas de ligne:
Image IPB

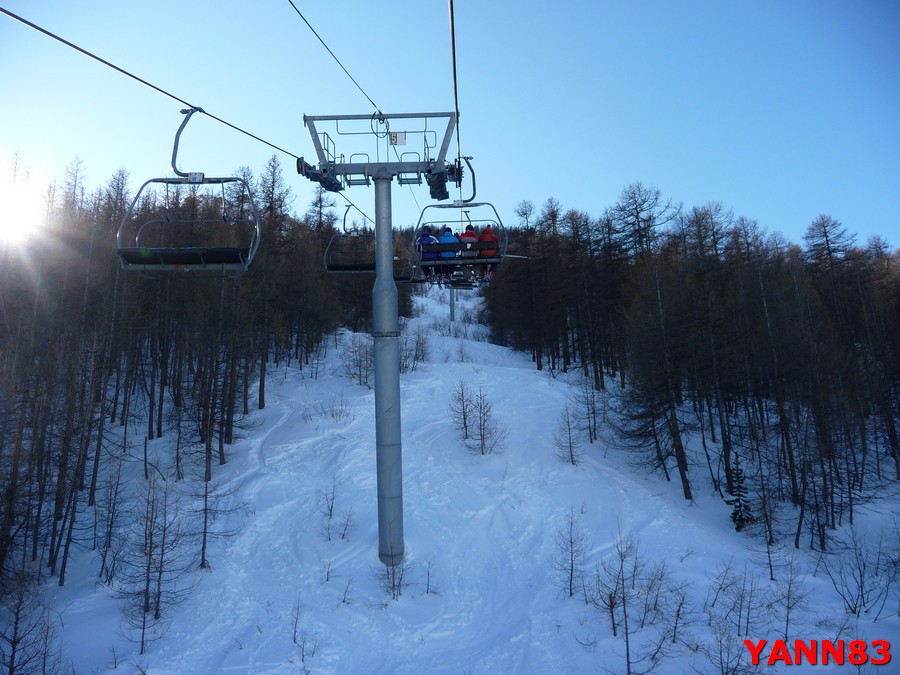

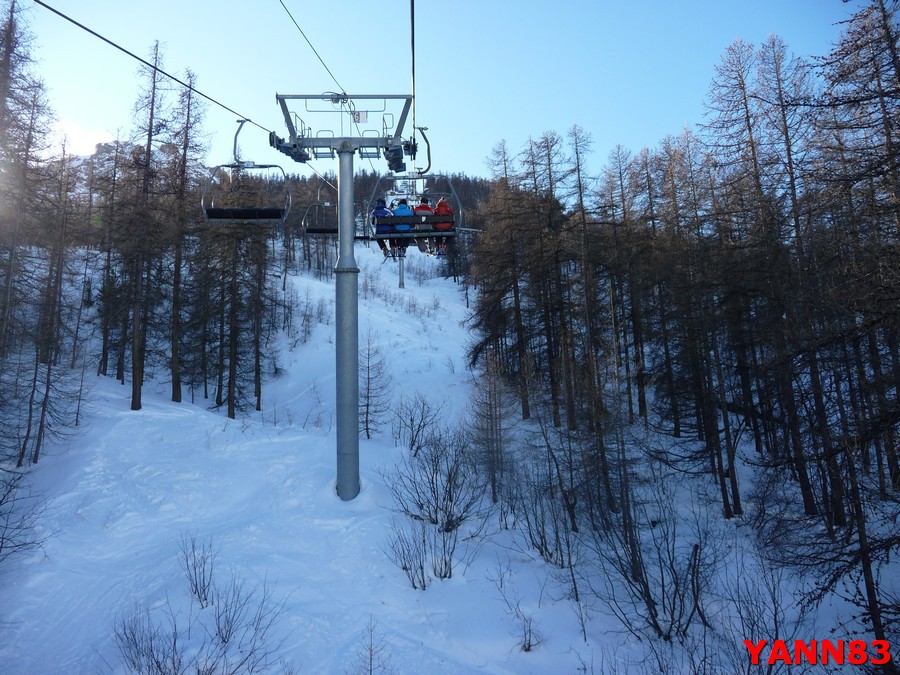

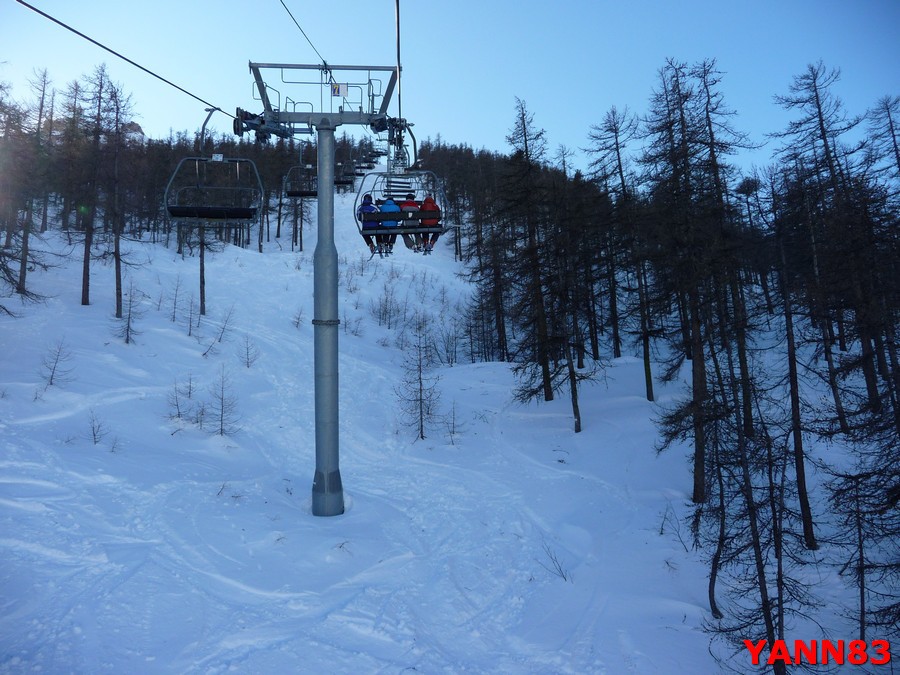

On progresse maintenant bien abrité en forêt:
P5:
Image IPB

P6:
Image IPB

P7:
Image IPB

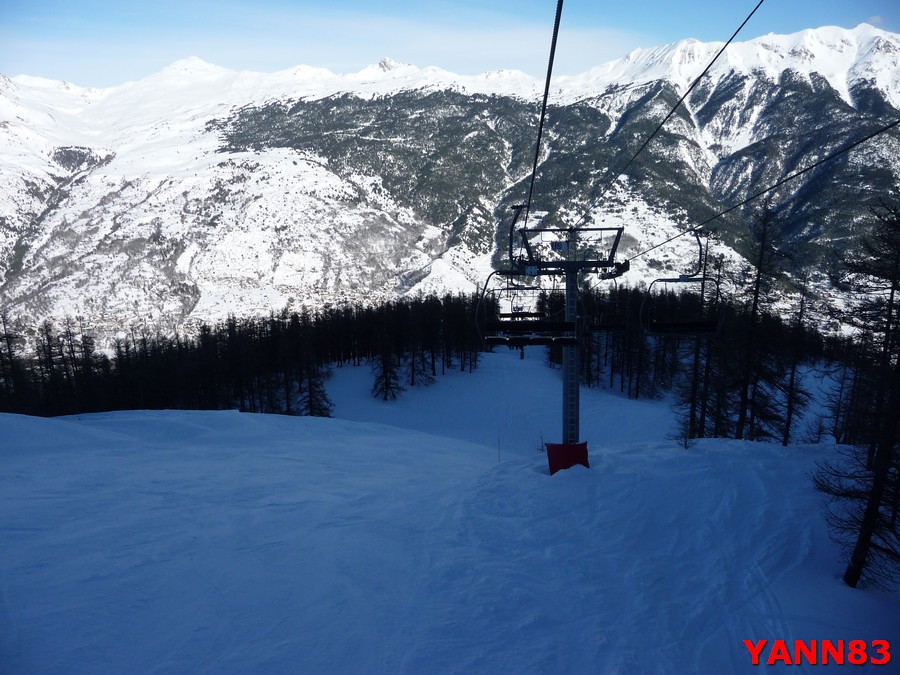

Vue arrière:
Image IPB

P8:
Image IPB

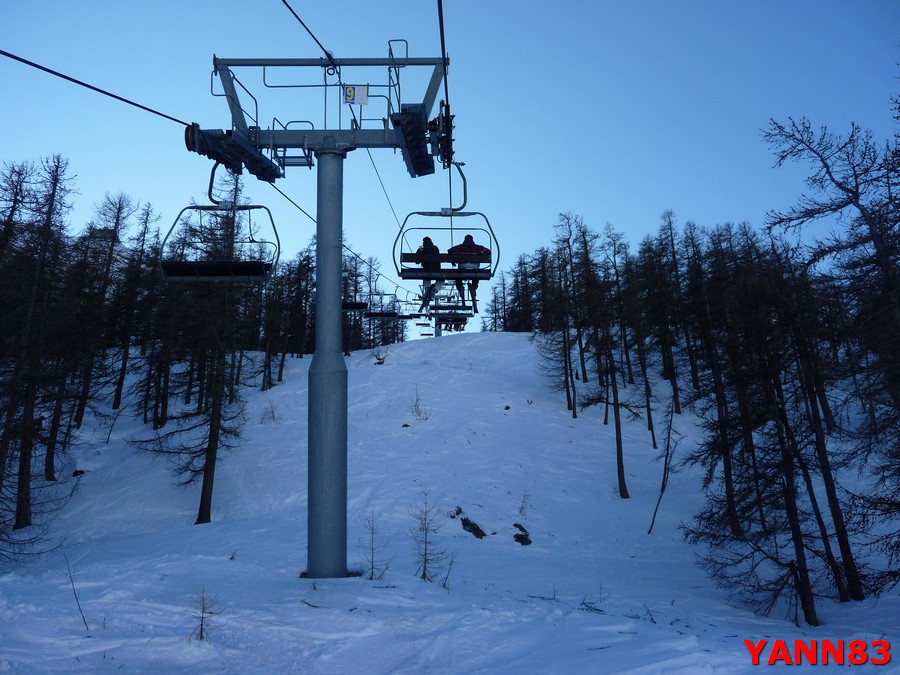

P9:
Image IPB

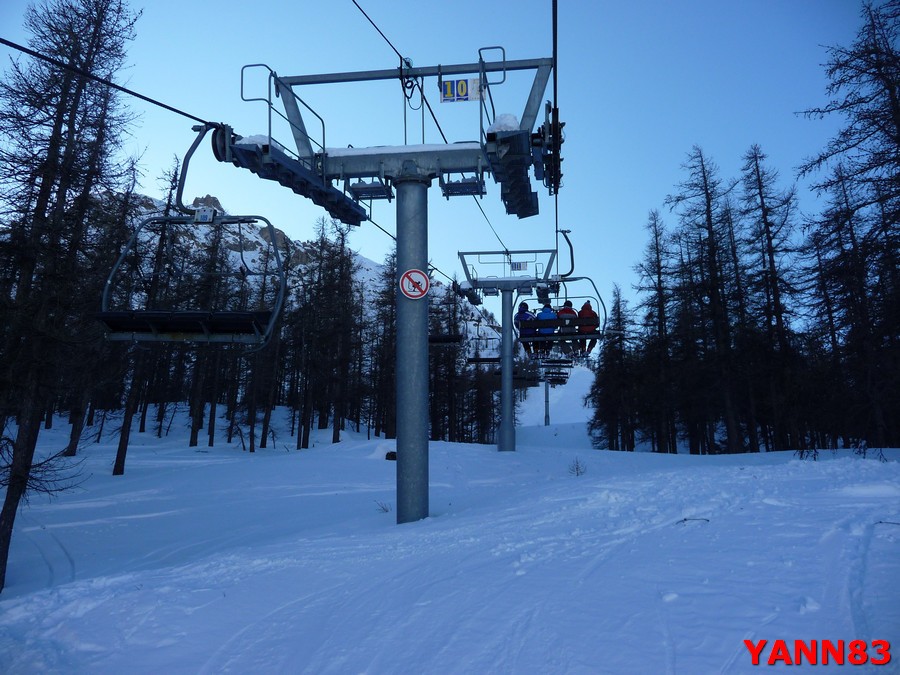

P10 bas, avec un petit panneau: ce n'est pas encore l'arrivée:
Image IPB

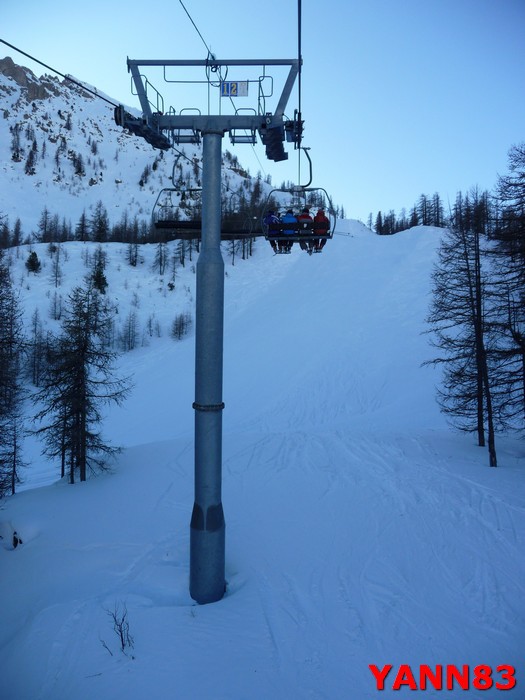

P12 on reprend un peu de hauteur pour les dernières portées:
Image IPB

Image IPB

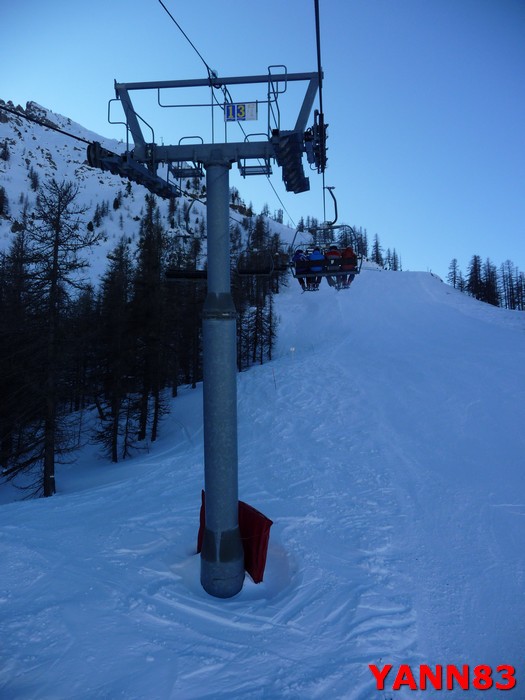

P13:
Image IPB

Arrière de la ligne:
Image IPB

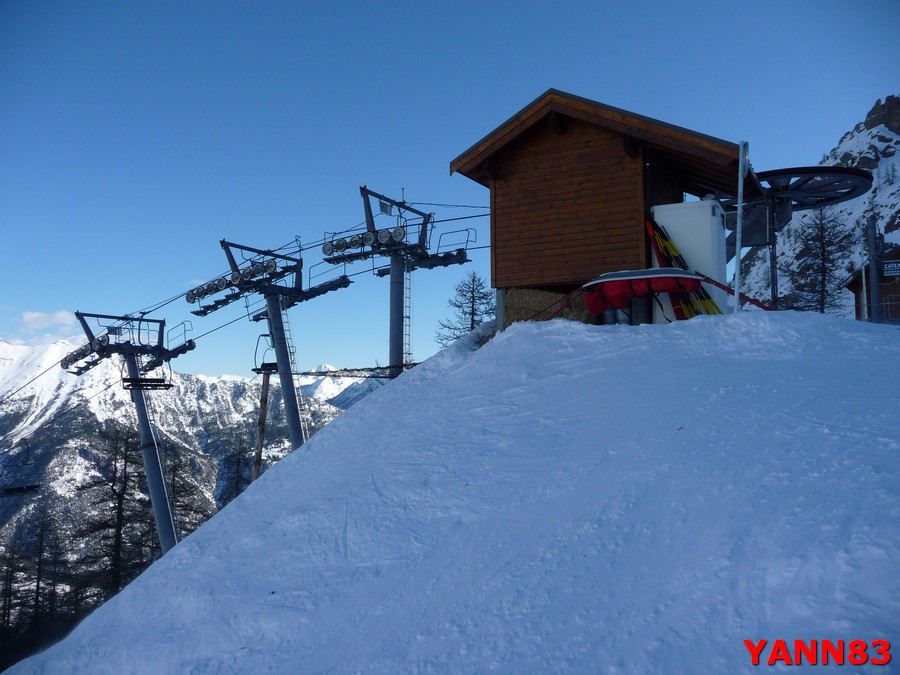

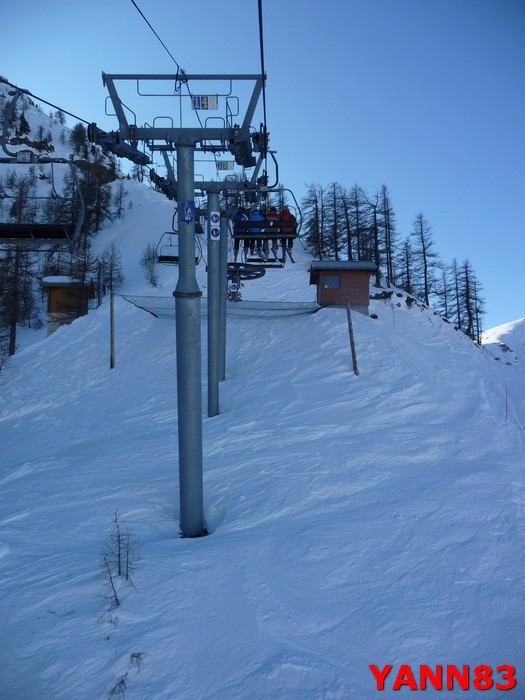

Arrivée: P14-15-16
Image IPB

Image IPB

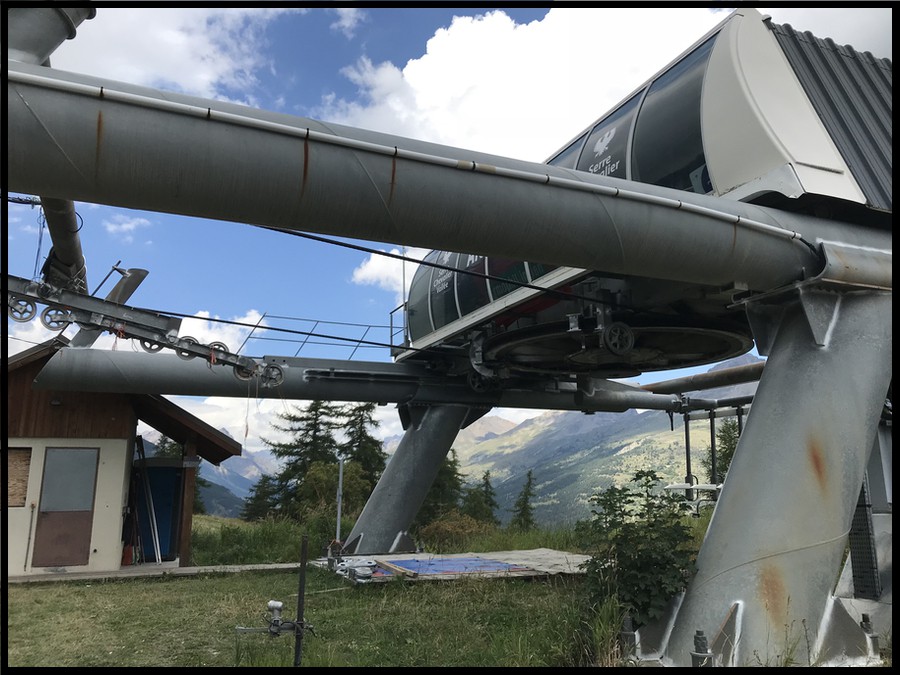

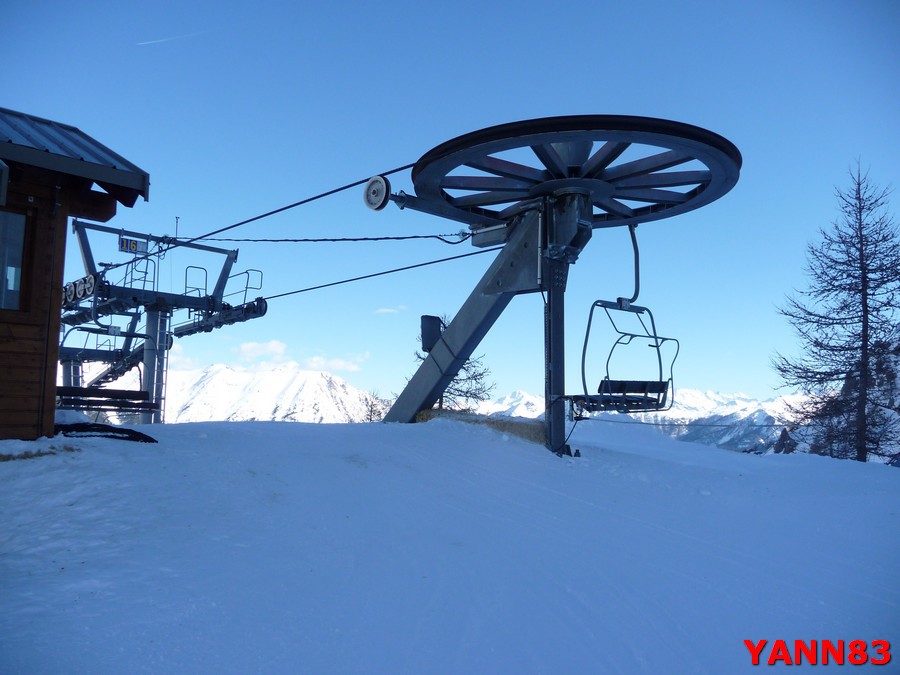

Retour fixe:
Image IPB

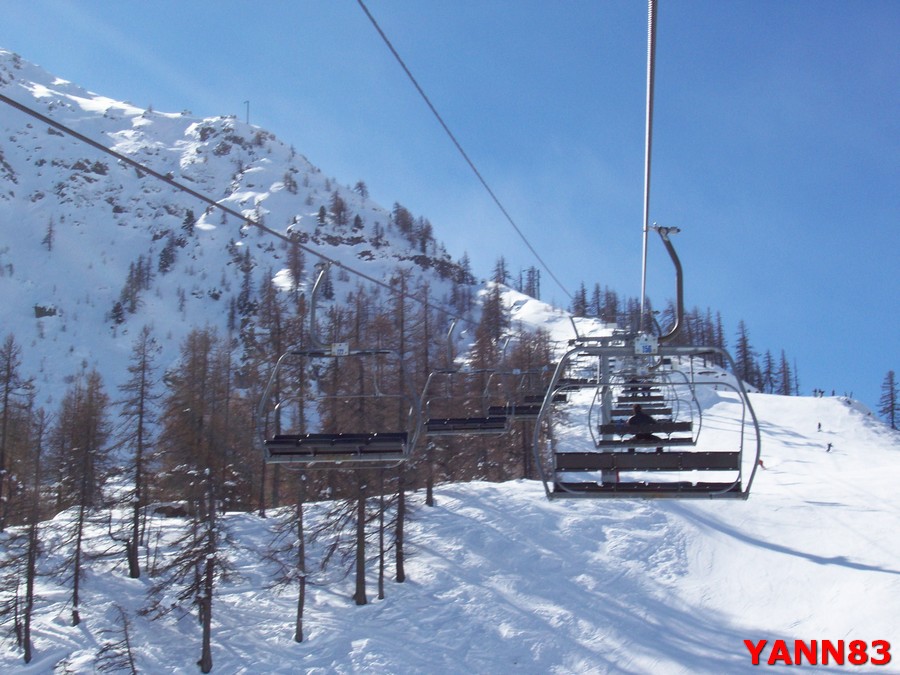

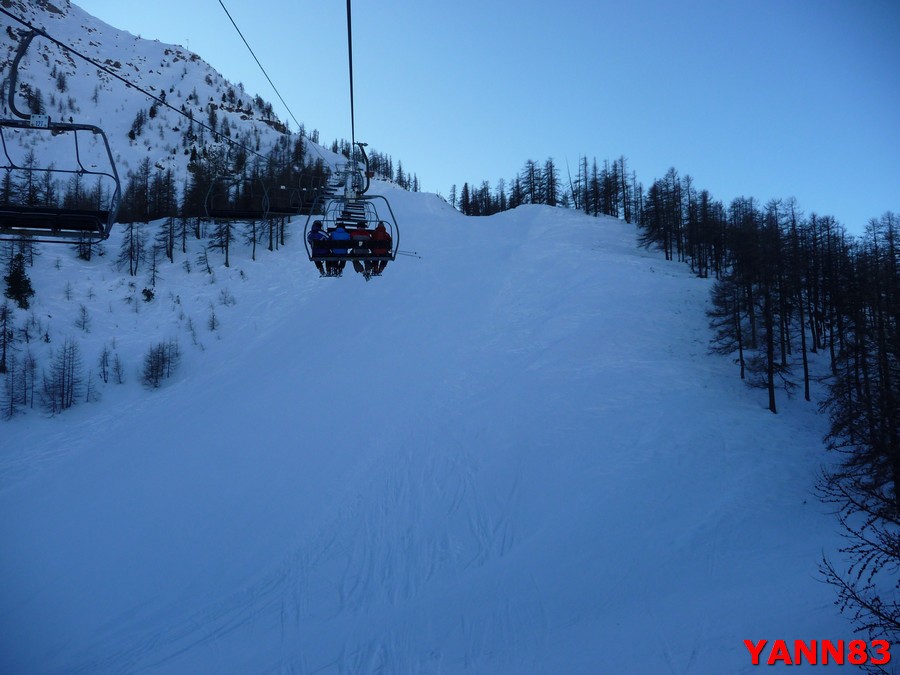

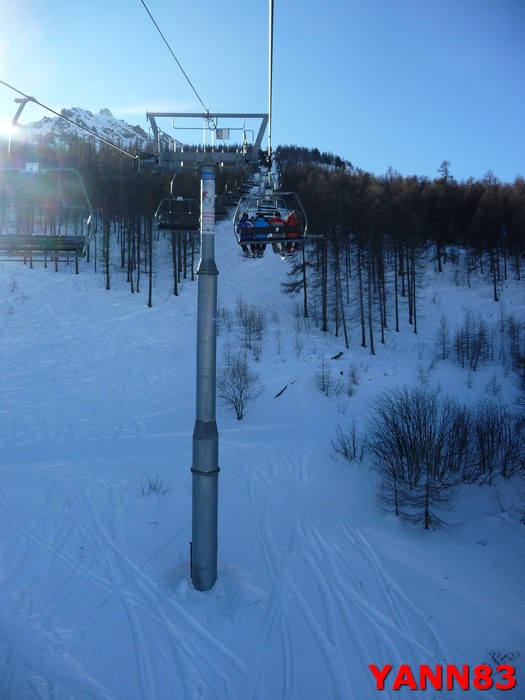

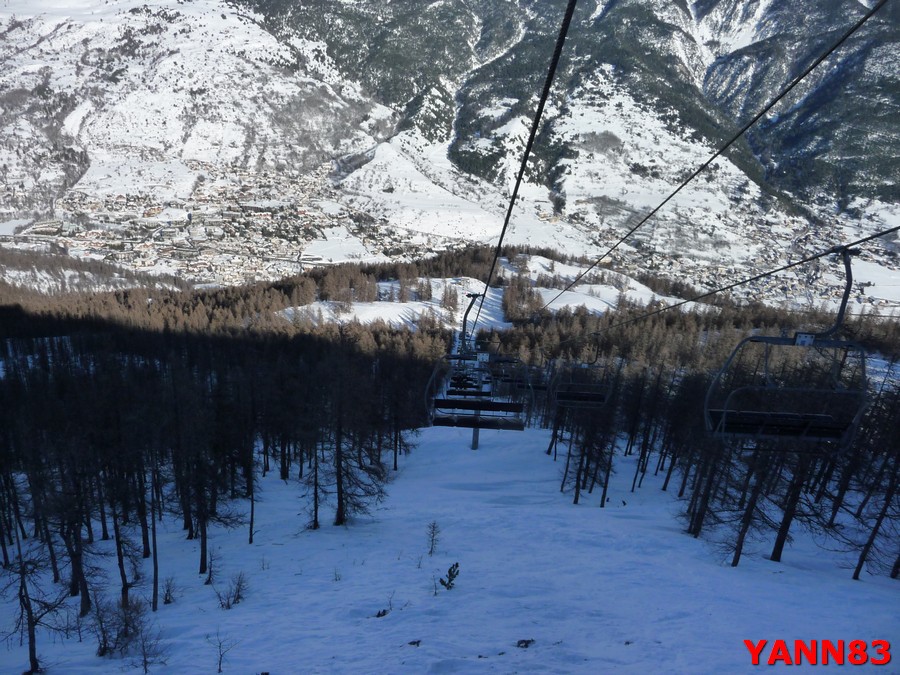

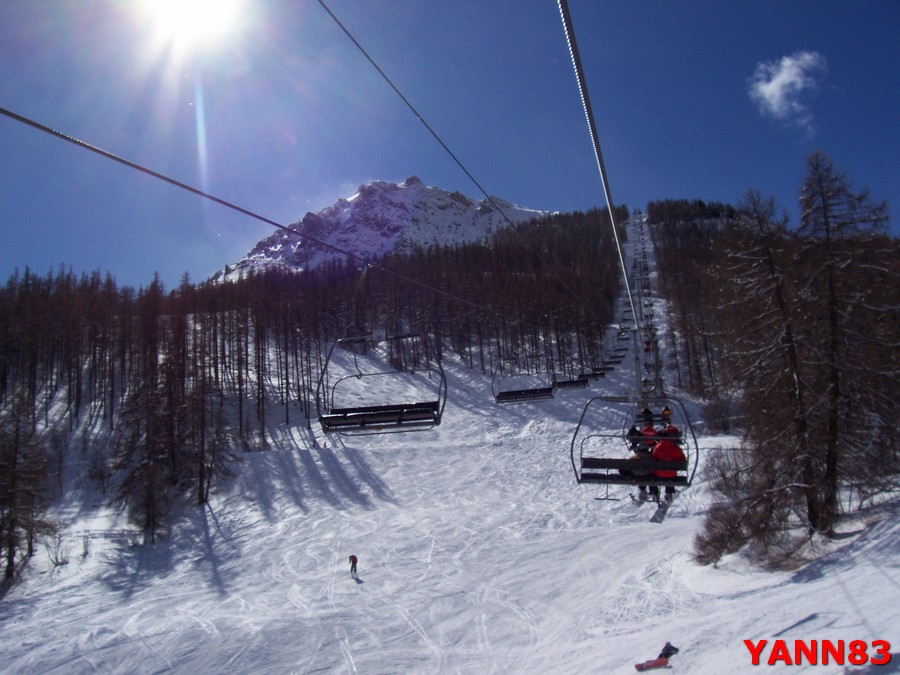

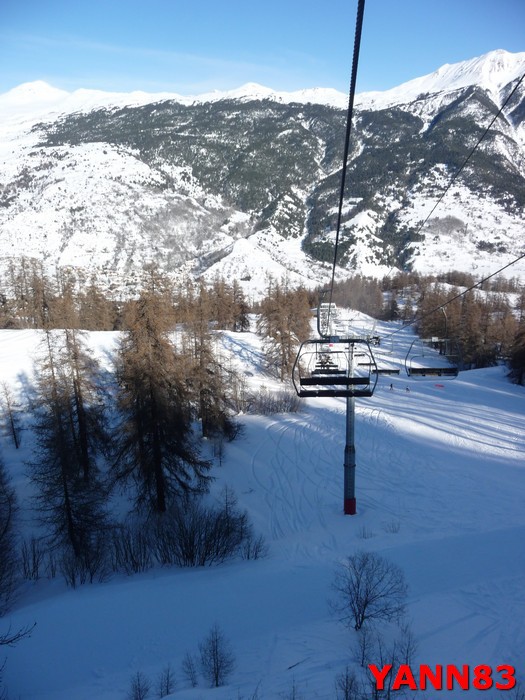

Quelques photos de la ligne:
Image IPB

Image IPB

Image IPB

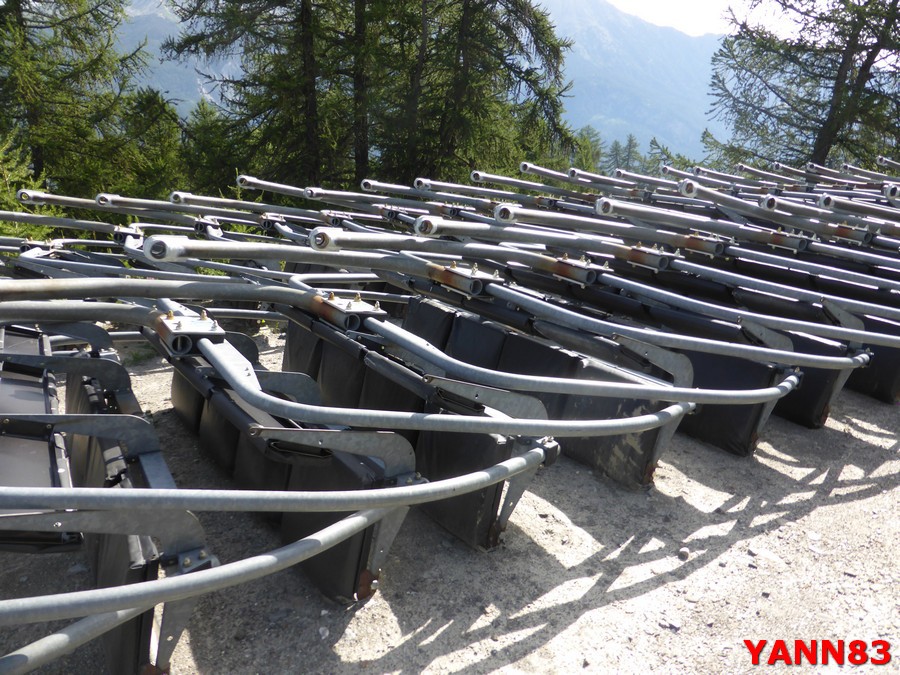

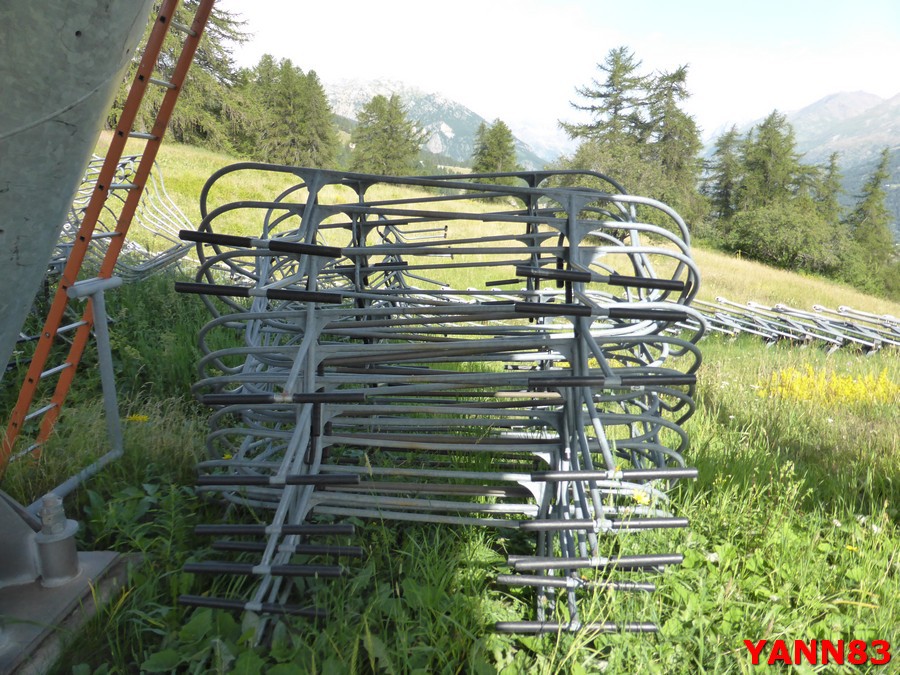

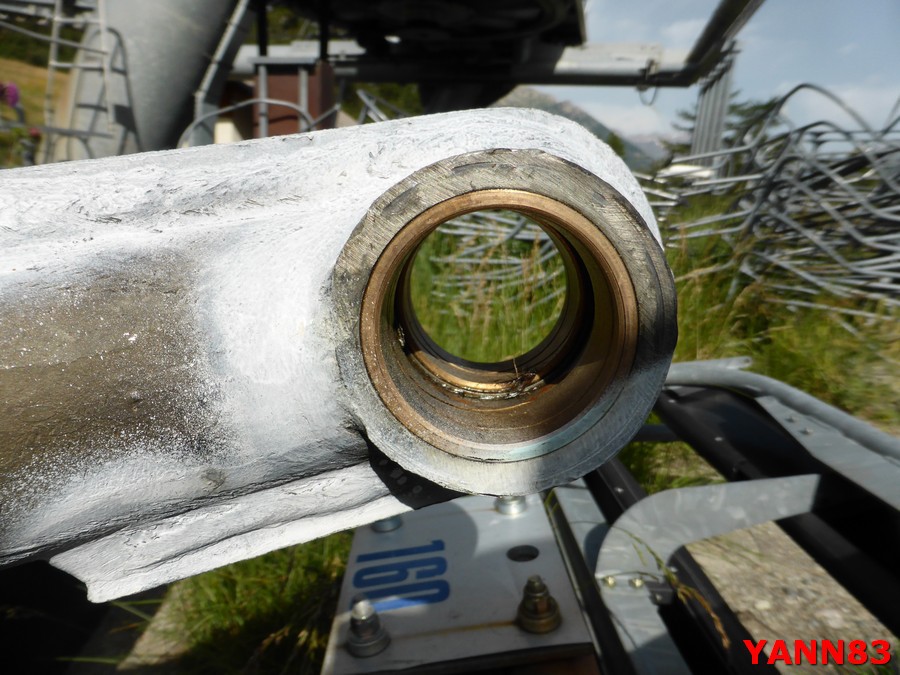

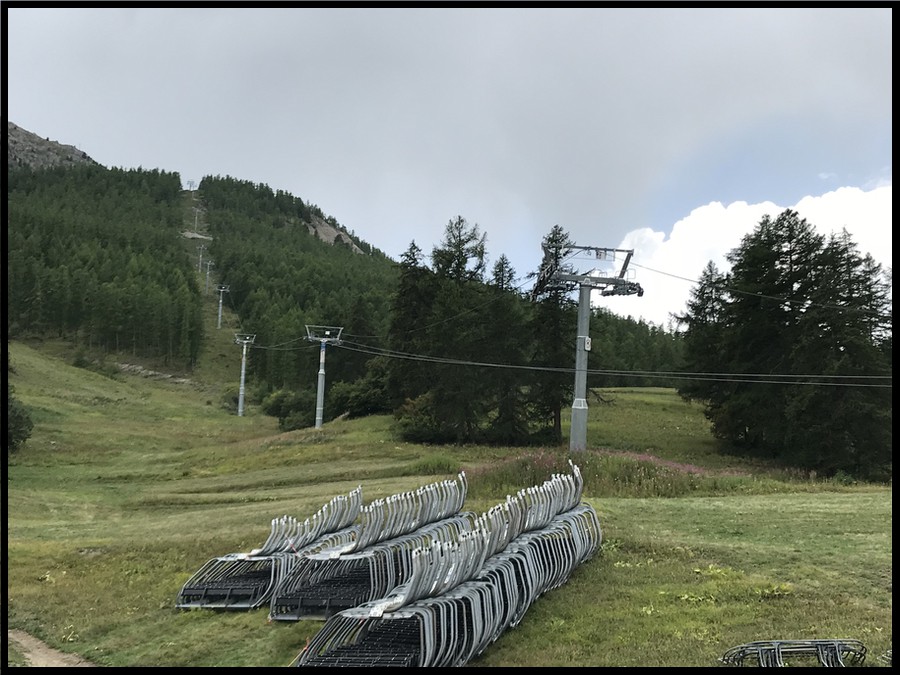

Maintenances estivales:
Image IPB

Image IPB

Image IPB

Conclusion
Même si la remontée est peu fréquentée et assez longue, elle dessert des pistes superbes. Agée de 26 ans, elle remplit parfaitement ses fonctions. Sa position à assez basse (1730 m) peut limiter son ouverture en début et fin de saison.

Merci à Clément05 pour sa présentation de la station.
0

#13 L'utilisateur est hors-ligne   François05

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 2 714
  • Inscrit(e) : 22-juin 11

Posté 04 janvier 2015 - 18:19

Merci de remettre en ligne le reportage. Avec un tapis à l'embarquement ce télésiège et secteur serait encore plus appréciable :)
0

#14 L'utilisateur est hors-ligne   Clément05

  • 2S Ngong Ping 360
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 5 735
  • Inscrit(e) : 22-mai 11

Posté 16 septembre 2016 - 17:04

Refonte du reportage : (re)découvrez le télésiège de l'Aiguillette et le magnifique secteur desservi par cet appareil assez isolé...

Image IPB

N'hésitez pas à poster vos commentaires, questions et remarques et à me faire part par MP d'éventuelles coquilles ;) .

Ce message a été modifié par Clément05 - 16 septembre 2016 - 17:05 .

Reprise de mes photos et contenus interdite sans autorisation au préalable.
1

#15 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 194
  • Inscrit(e) : 31-octobre 05

Posté 17 septembre 2016 - 07:55

Merçi pour la refonte
Malgré tout, je pense qu'un passage en débrayable en limitant le débit (1200-1500 p/h) aurait été un plus pour enchainer les rotations sur cet appareil.
0

#16 L'utilisateur est hors-ligne   Auguste

  • TCD15 de Bochard
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 955
  • Inscrit(e) : 03-mars 18

Posté 24 août 2018 - 11:15

Bonjour, aujourd'hui je vous propose un rapide point sur la ...

Image IPB

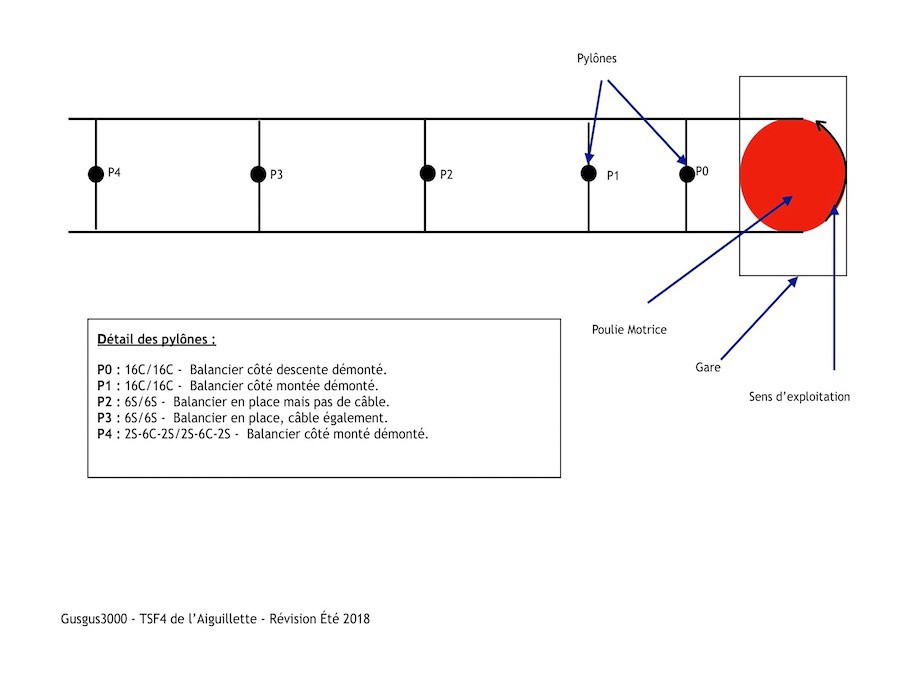

Pour mieux comprendre l'organisation, je vous propose un schéma :
Image IPB

Ça ne vaut pas un bon schéma de Lolo42 !

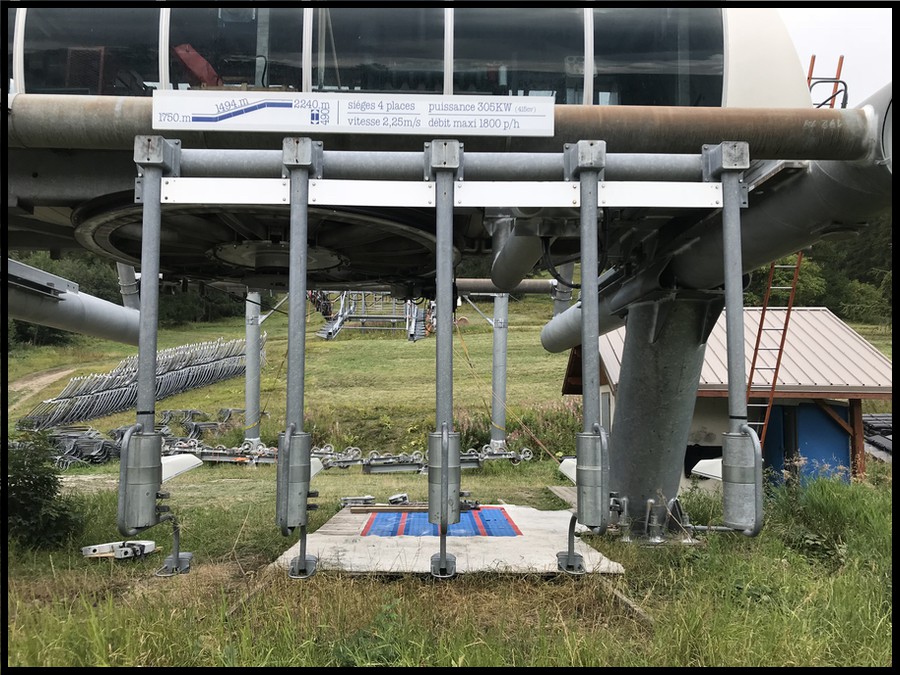

- Le P0

Image IPB

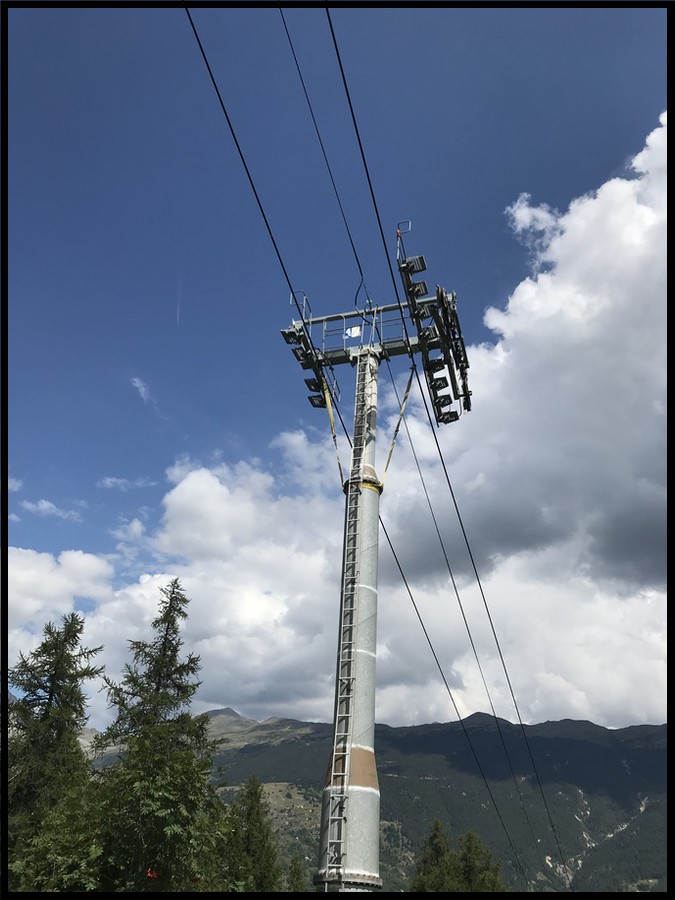

- Le P1

Image IPB


- Le P2 et P3

Image IPB


- Le P4
Image IPB


- Autres vues :

Image IPB

Le portillon de cadencement :

Image IPB

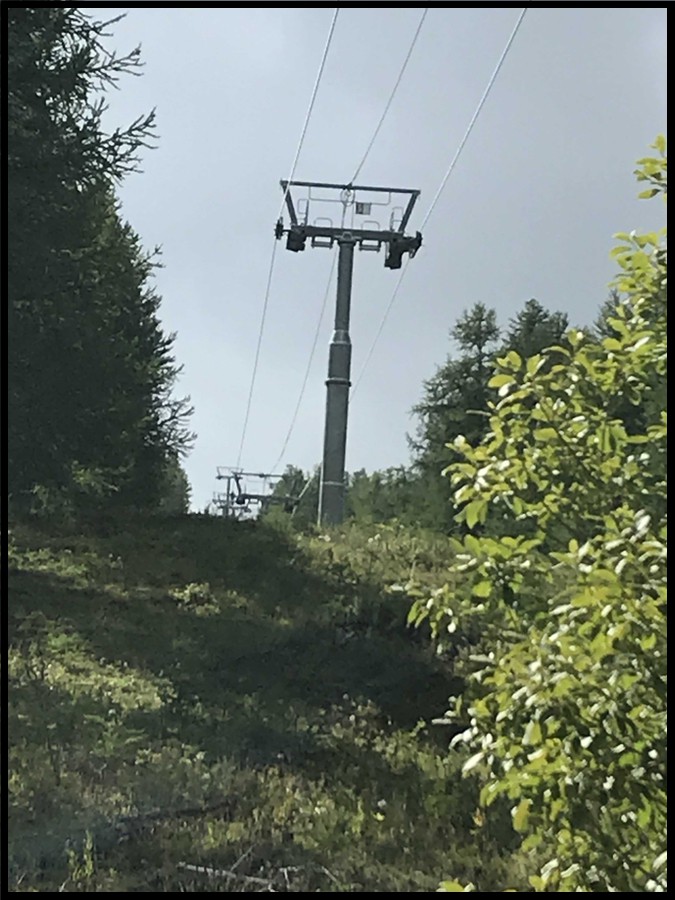

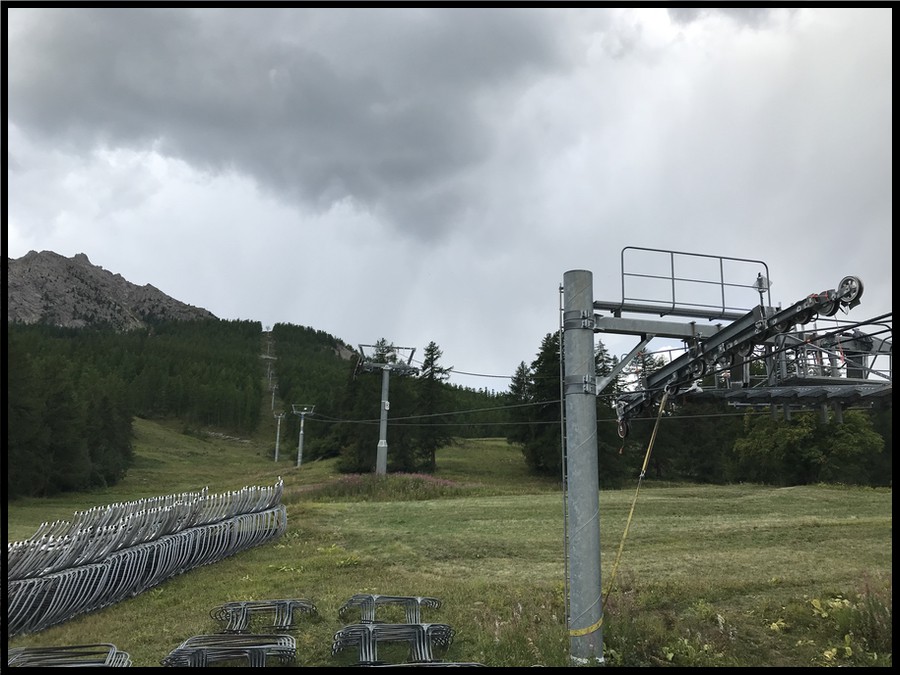

Le reste de la ligne depuis de P4

Image IPB

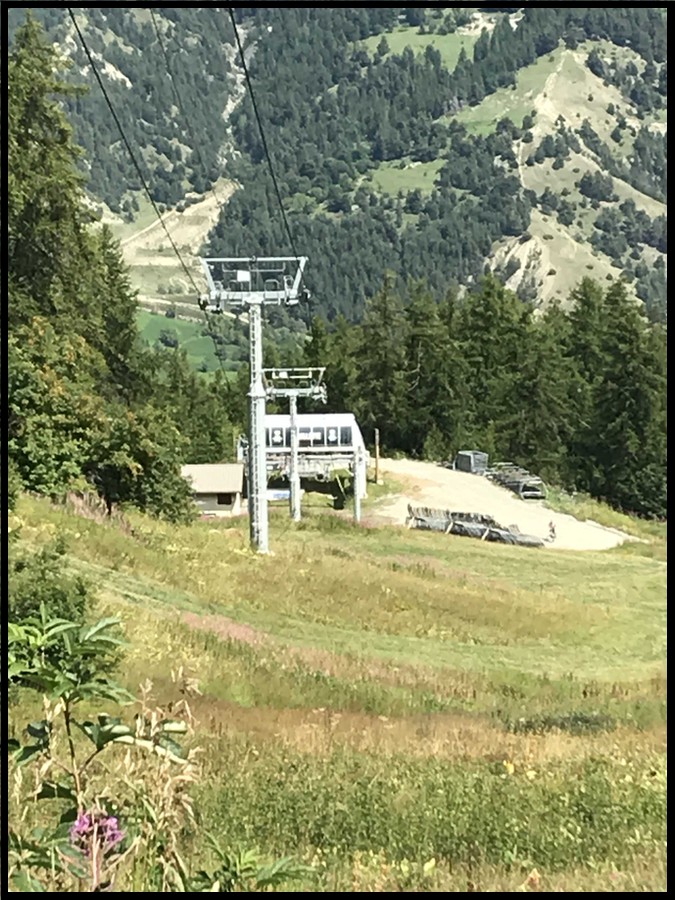

Le début de la ligne depuis le P4.
Image IPB

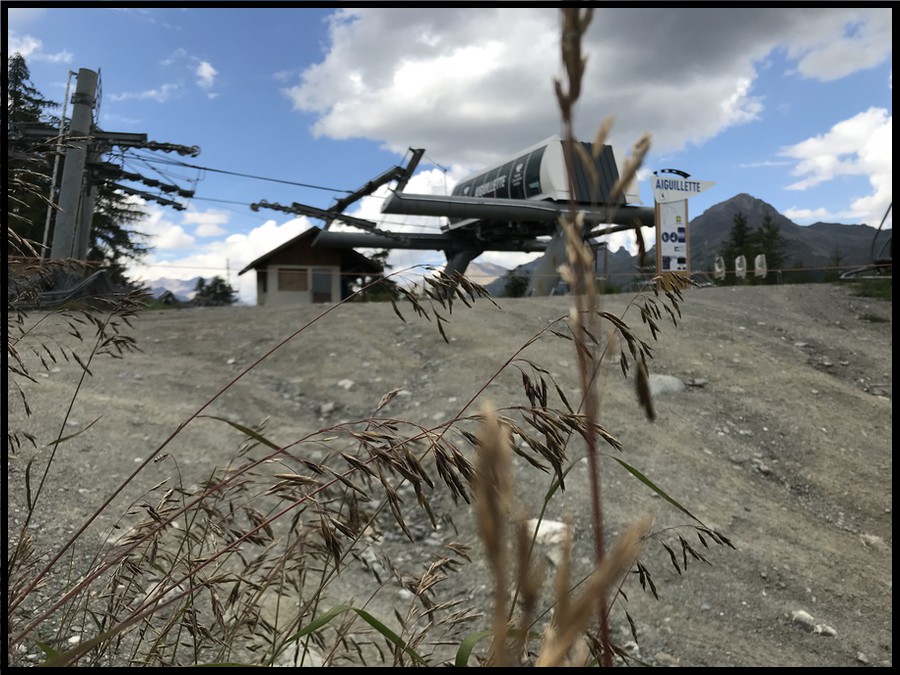

La gare aval depuis la végétation aux alentours

Image IPBH-S :

Les plus attentifs remarqueront que j'ai enfin investit dans un logiciel de photo !

Ce message a été modifié par Gusgus3000 - 24 août 2018 - 18:42 .

Ah, la montagne, quel lieu merveilleux !
N'hésitez pas à consulter ma liste de reportages prévus (voir à propos de moi). En cas de problème, n'hésitez pas à me contacter !
1

#17 L'utilisateur est hors-ligne   Clément05

  • 2S Ngong Ping 360
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 5 735
  • Inscrit(e) : 22-mai 11

Posté 24 août 2018 - 11:38

Merci pour le point ;) . Révision des 30 ans cette année pour ce TSF.
Reprise de mes photos et contenus interdite sans autorisation au préalable.
1

#18 L'utilisateur est hors-ligne   shuntage

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 138
  • Inscrit(e) : 19-février 06

Posté 24 août 2018 - 16:39

heu c'est juste moi qui a aucune photos qui apparait ?
0

#19 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 8 591
  • Inscrit(e) : 27-juillet 06

Posté 24 août 2018 - 20:53

Je crains que ce ne soit toi ;)
In Ropeways I Trust
2

#20 L'utilisateur est hors-ligne   jackfromvallouise

  • TK du Torret
  • Groupe : Membres
  • Messages : 74
  • Inscrit(e) : 23-décembre 06

Posté 26 août 2018 - 20:13

Euh accessible par Bletonnet et Orée du bois ?
