TKE du Tesson - Le Revard (Savoie Grand Revard) Poma - 2009

#1 L'utilisateur est hors-ligne   l'alexois

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 137
  • Inscrit(e) : 10-mars 08

Posté 27 janvier 2011 - 19:24

Bonjour !
Aujourd'hui, je vais vous présenter le :
Image IPB

La station :

Le Revard est une charmante station familiale non loin de grandes agglomérations comme Aix les Bains et Chambéry. Le Revard comprend un domaine de ski de fond sur le plateau du Revard (qui est le plus grand de France) et un domaine de ski alpin comprenant des pistes de touts niveau. Avec la Féclaz et Plain Palais, ce sont les 3 stations les plus proches d'Aix les Bains et de Chambéry. Le domaine skiable du Revard comprend 12 pistes dont : 3 vertes, 6 bleues, 2 rouges et une noire. Le domaine alpin du Revard comprend 6 remontées mécaniques dont : 1 TSF4, 3 TKD1, 1 TKE1 et un tapis.

La remontée :

Ce téléski à remplacé un téléski débrayable Montagner du début des années 80 sur le même tracé. Il permet de revenir à la station quand on a skié sur le secteur des Ebats. Il dessert 3 pistes dont :

- 2 bleues (Liévre et Renard) qui permettent de retourner à la gare aval
- 1 verte (La Crémaillére) qui permet de se rendre dans le centre de la station

Voici deux photos de l'ancien téléski :
Image IPB

Image IPB

Situation sur le plan des pistes (C'est la remontée surlignée en rouge) :
Image IPB

Caractéristiques techniques :

* Caractéristiques administratives :

TKE - Téléski fixe à enrouleur : Tessons
Constructeur : Pomagalski
Type : Téléski à enrouleur
Année de construction : 2010
Capacité : 1 Personnes


* Caractéristiques d’exploitations :

Saison d’exploitation : Hiver
Vitesse : 2.5 m/s
Temps de Parcours : 5 mn 42
Capacité : 1 Personnes
Débit : 850 p/h

* Caractéristiques géométriques :

Altitude gare aval : envrion 1300 m
Altitude gare amont : envrion 1369 m
Dénivelé : 69 m
Longueur développée : envrion 500 m
Pente maximale de la ligne : environ 25 %
Pente moyenne de la ligne : environ 15 %

* Caractéristiques techniques :

Gare motrice : Aval
Gare tension : Aval
Sens de montée de la ligne : Gauche
Type d'embarquement : Dans le sens de la ligne
Aide à l''embarquement : Non
Nombre de pylônes : 6
Type de gare : Solis

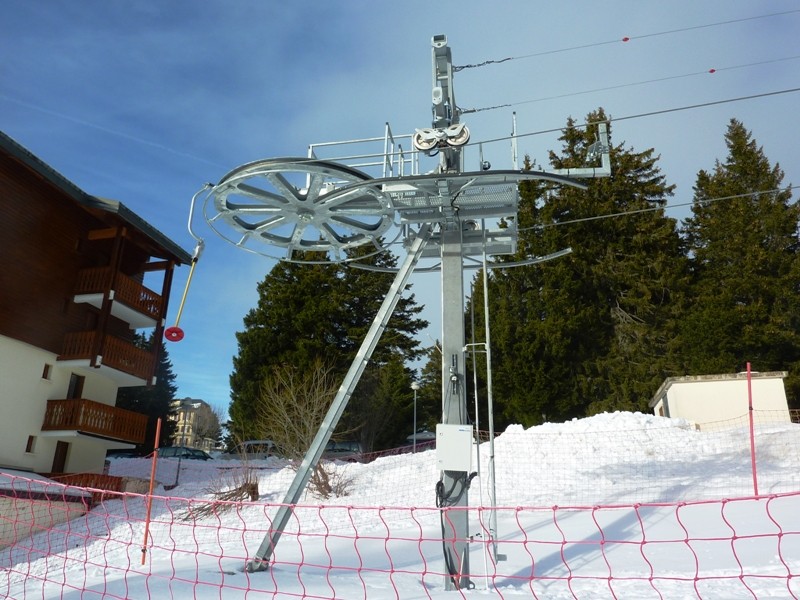

La gare aval :

Situé à proximité de la gare aval du TKD1 du Col des Ebats, elle met en mouvement la ligne et effectue la tension :

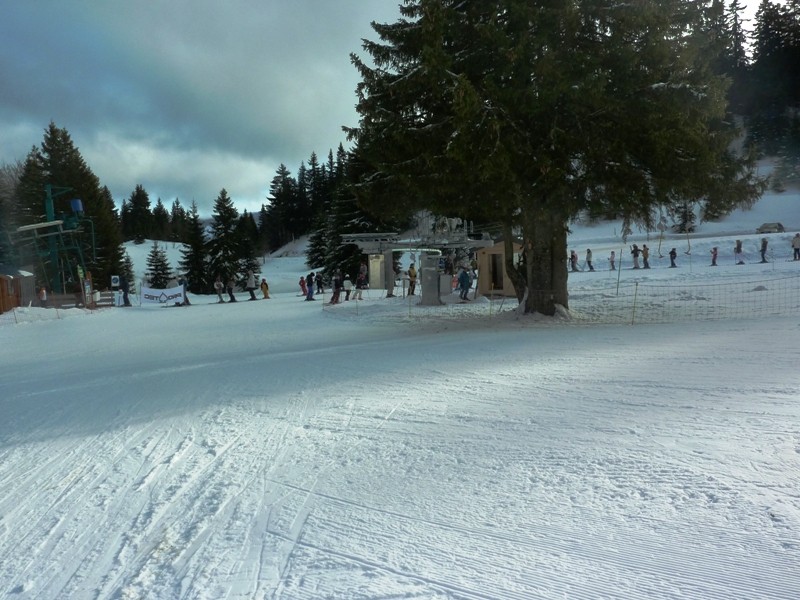

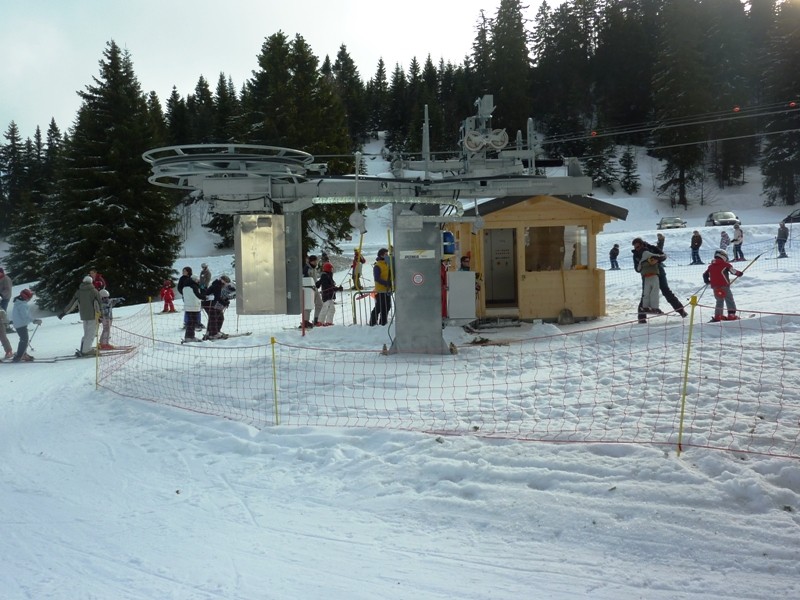

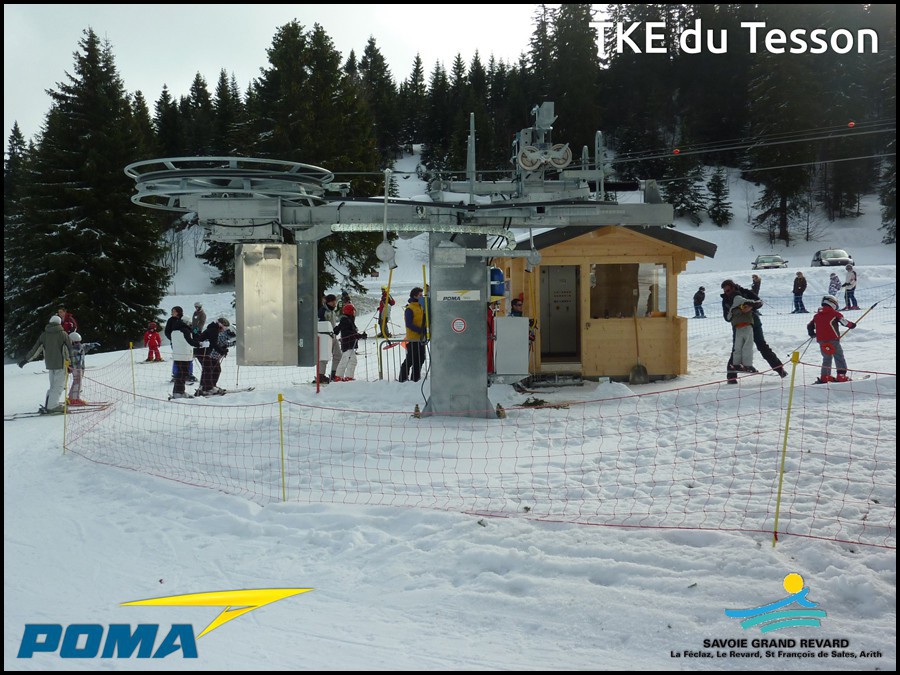

La gare aval dans son environnement :
Image IPB

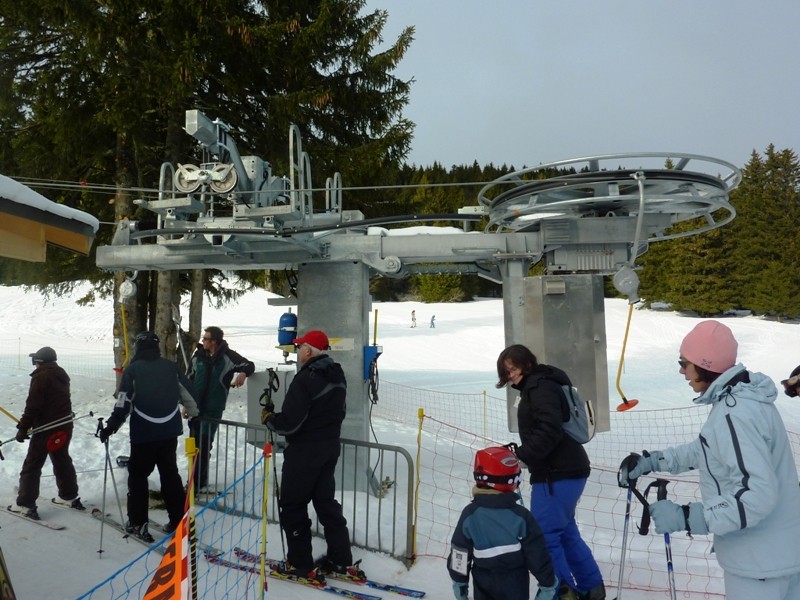

De plus prés :
Image IPB

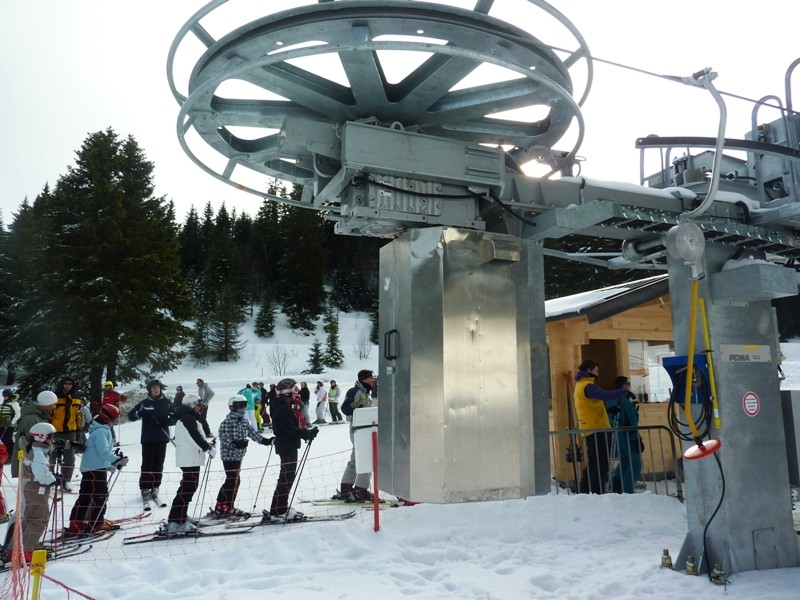

Le bloc moteur :
Image IPB

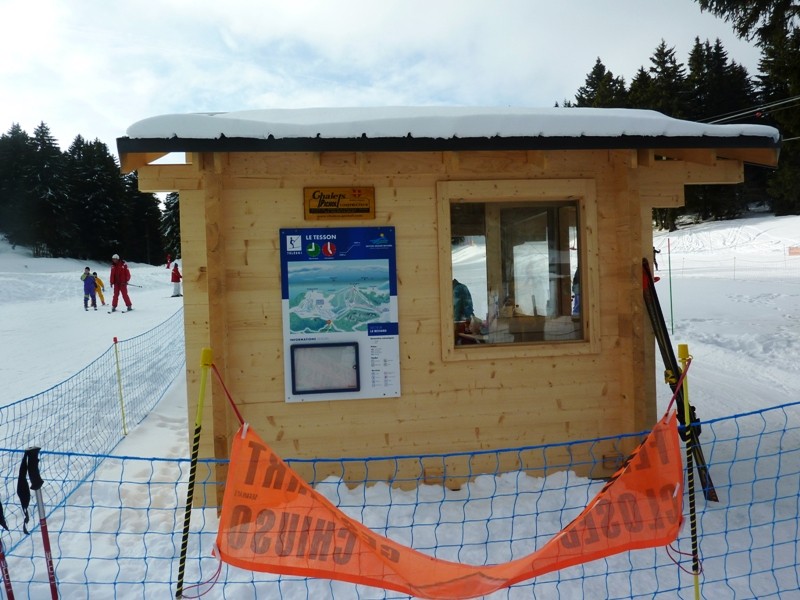

Le Chalet de commande :
Image IPB

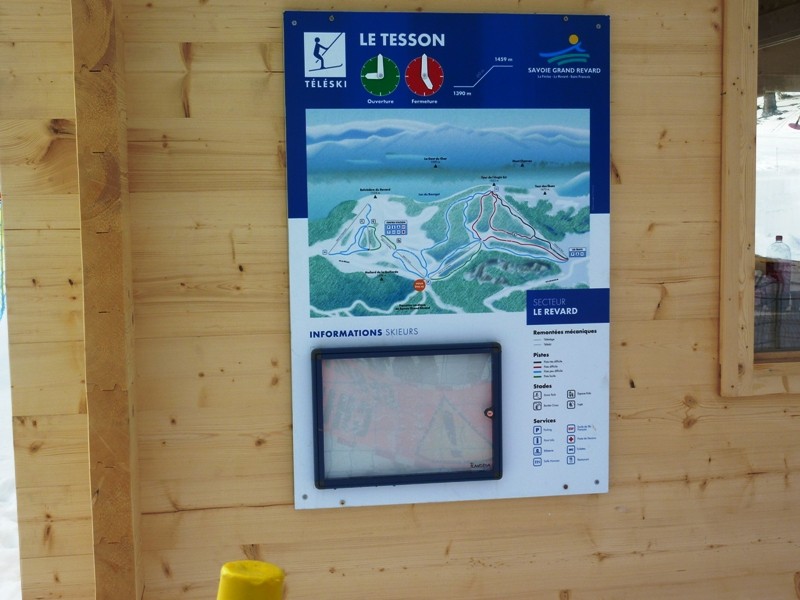

Le panneau d'information :
Image IPB

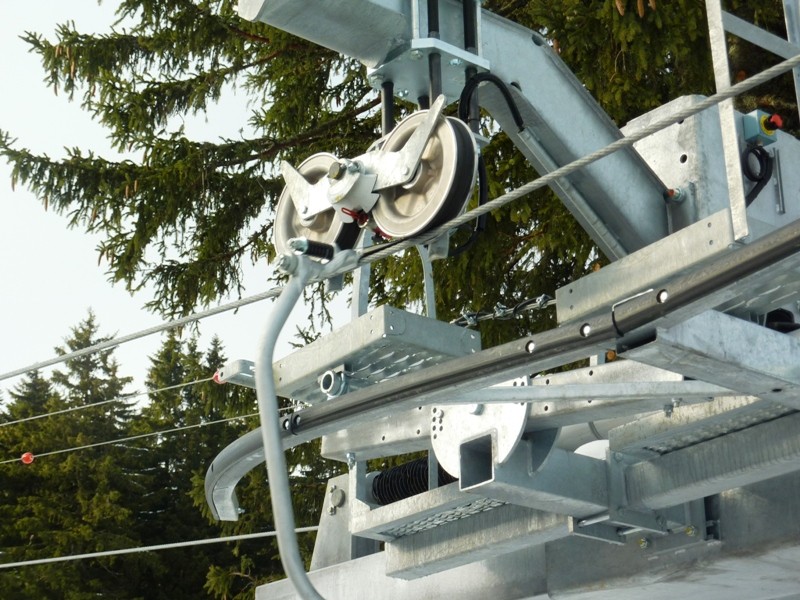

Les galets de compressions en sortie de gare :
Image IPB

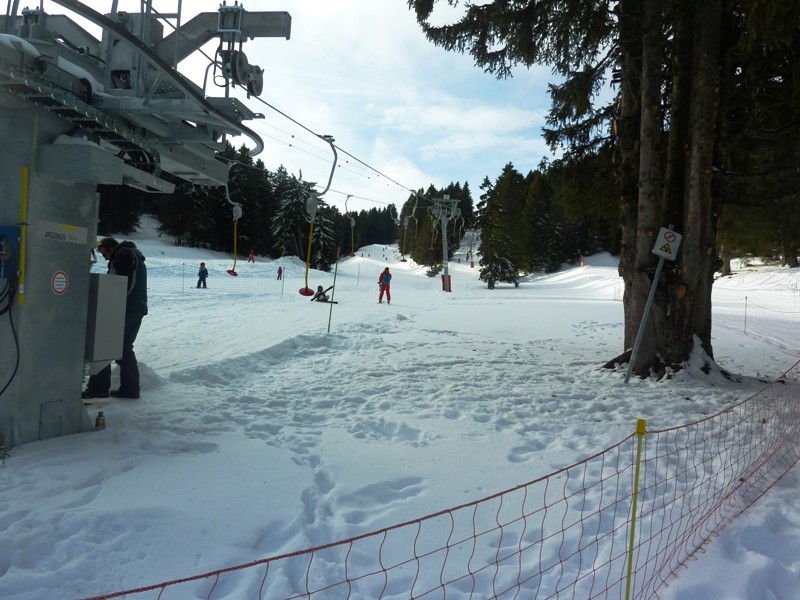

La file d'attente :
Image IPB

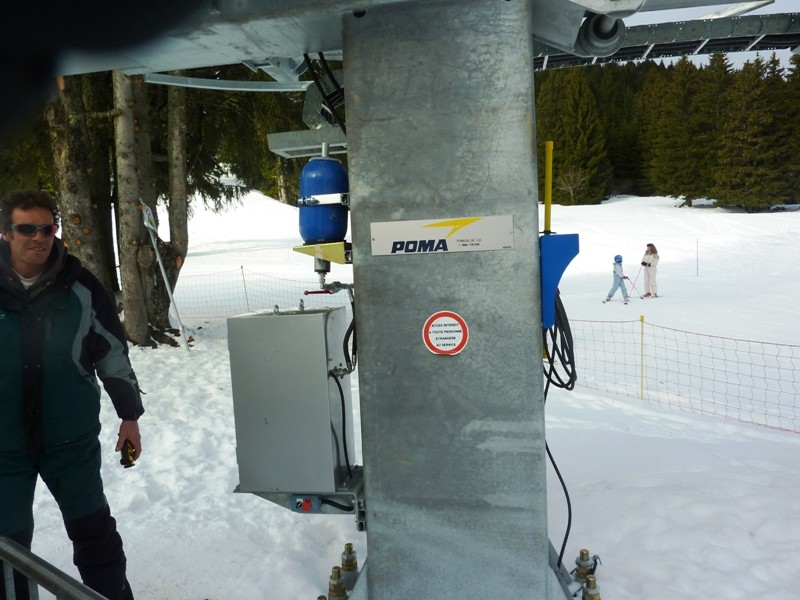

La centrale de tension avec l'accumulateur à l'azote :
Image IPB

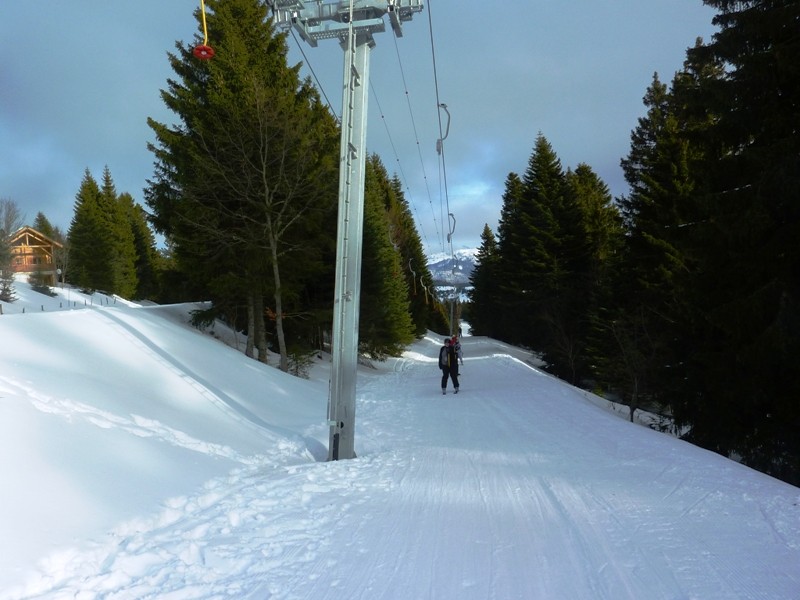

La ligne :

d'une longueur d'environ 500 m, elle gravit 69 m et comprend 6 pylônes. Dans l'ordre de la montée, cela donne :

P1 : 2S / 2S
P2 : 2C 2S / 2C 2S
P3 : 2S / 2S
P4 : 4S / 4S
P5 : 2S / 2S
P6 : 6S / 6S
G2 : 2C / 2C

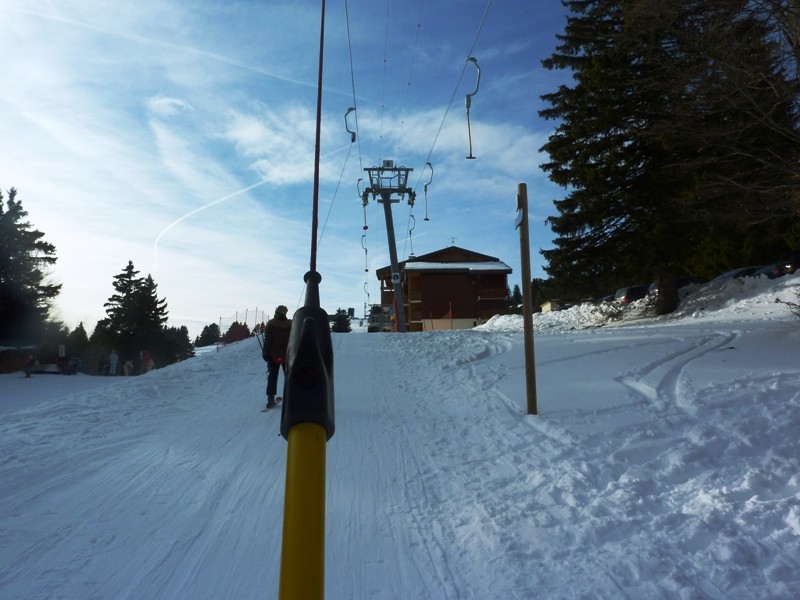

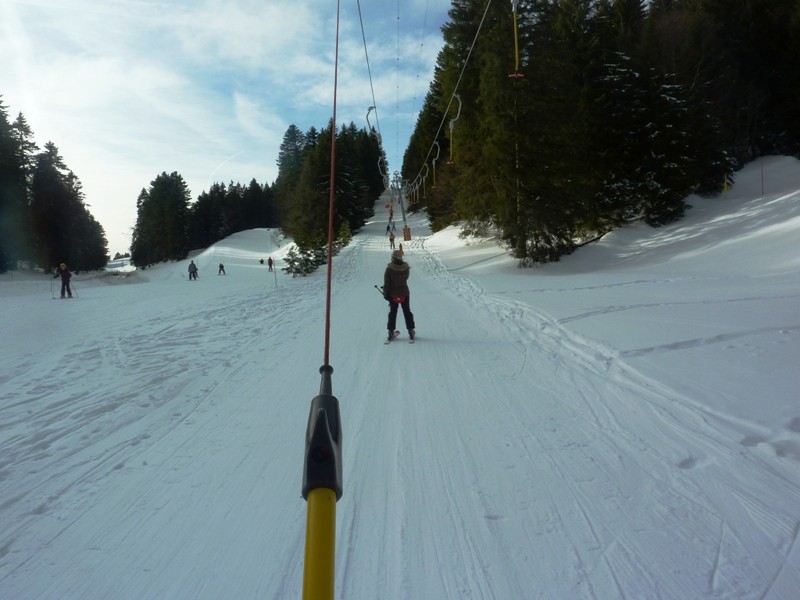

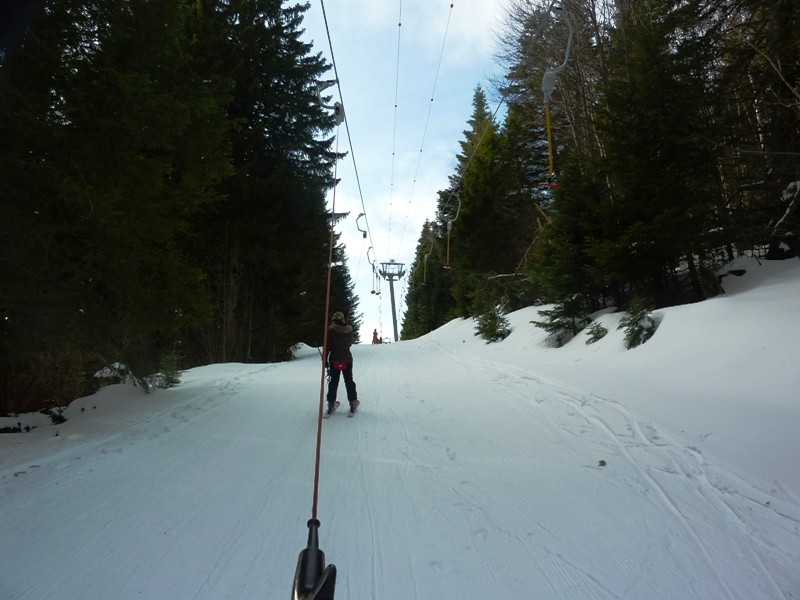

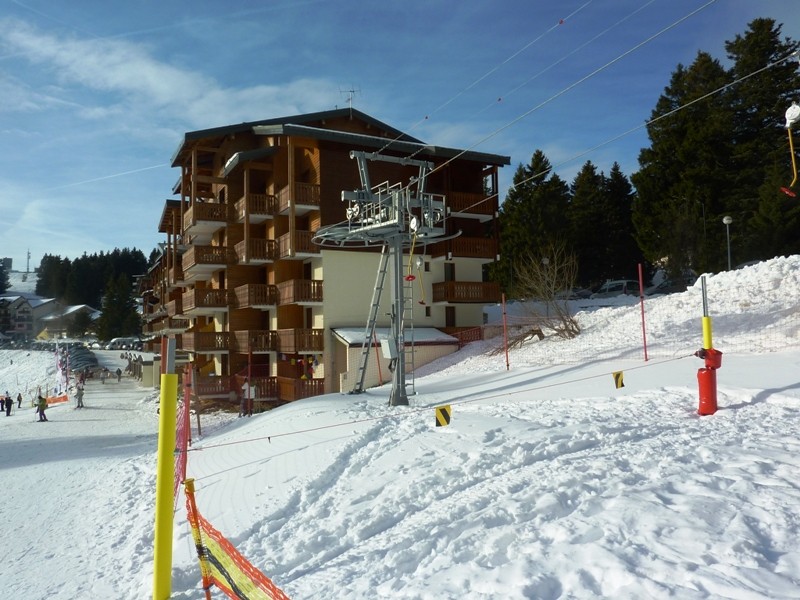

Vue sur la ligne depuis la gare aval :
Image IPB

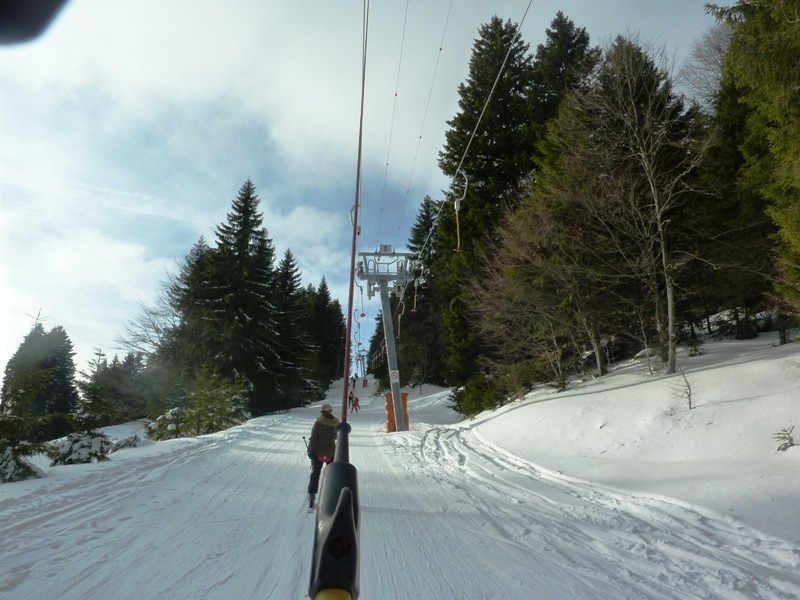

Portée G1-P1 :
Image IPB

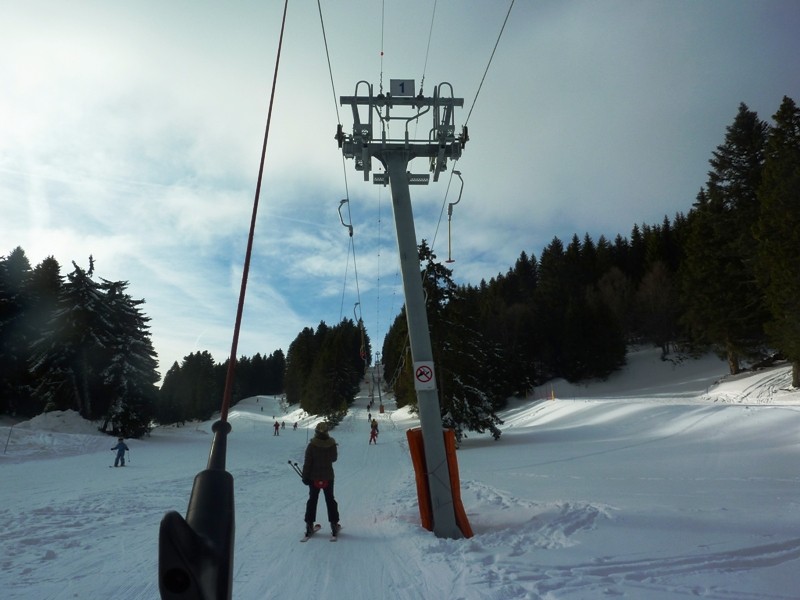

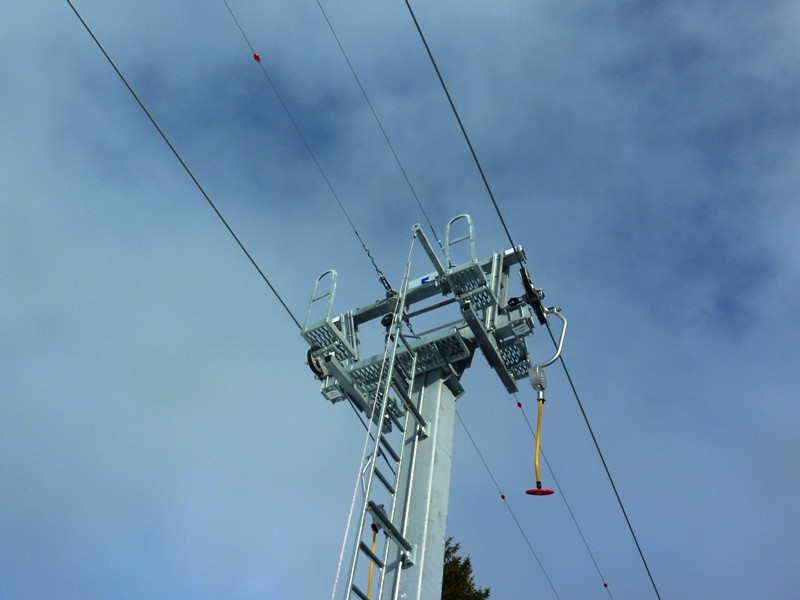

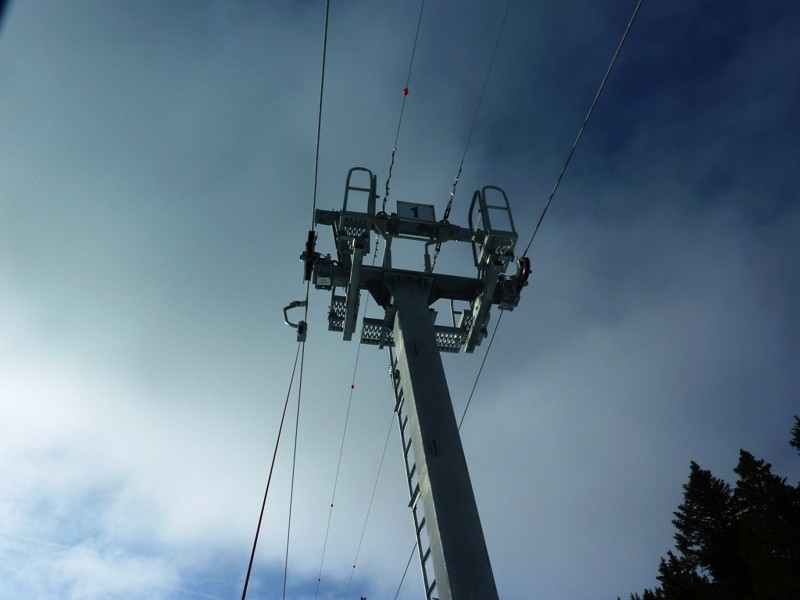

Le P1 : 2S / 2S
Image IPB

Image IPB

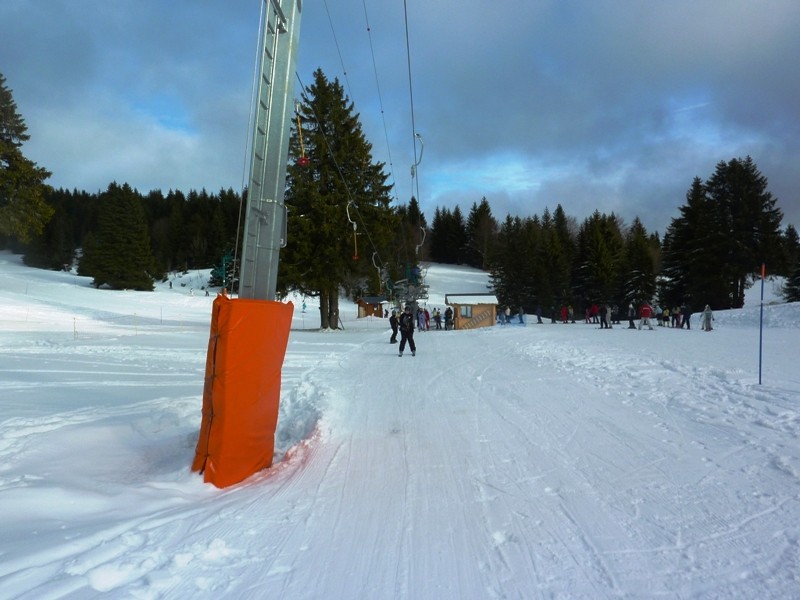

Retour en arriére :
Image IPB

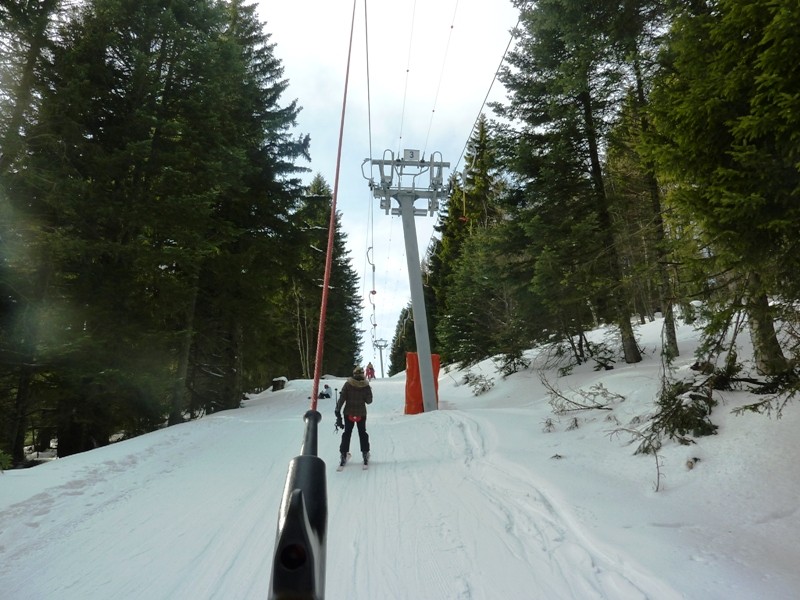

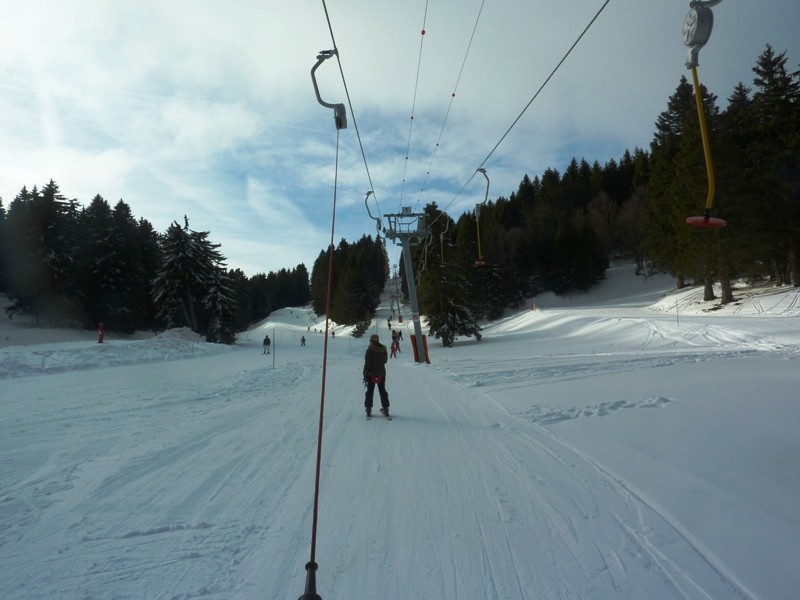

Portée P1-P2 :
Image IPB

Le P2 : 2C 2S / 2C 2S
Image IPB

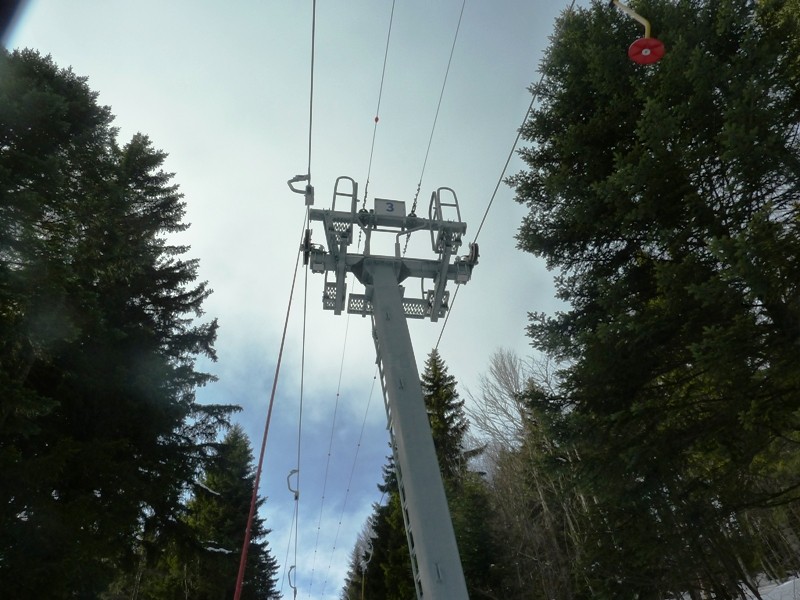

Le P3 : 2S / 2S
Image IPB

Image IPB

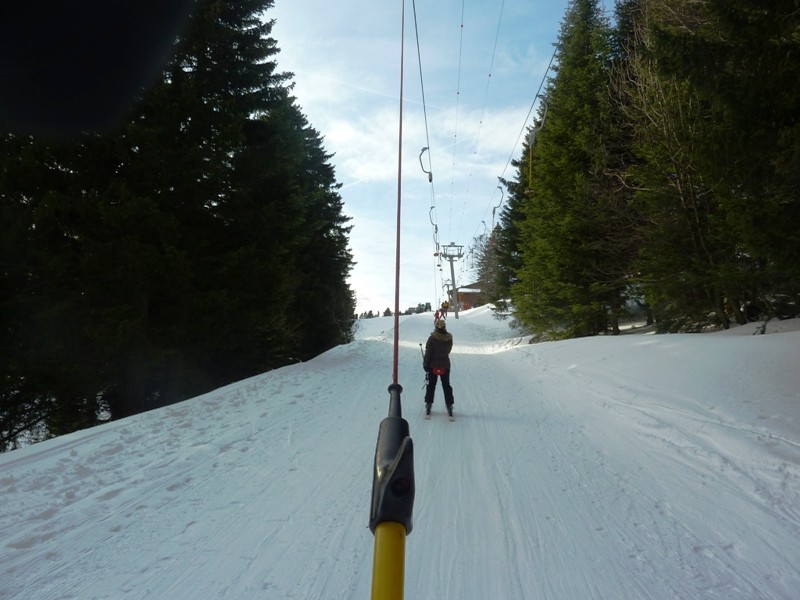

Portée P3-P4 :
Image IPB

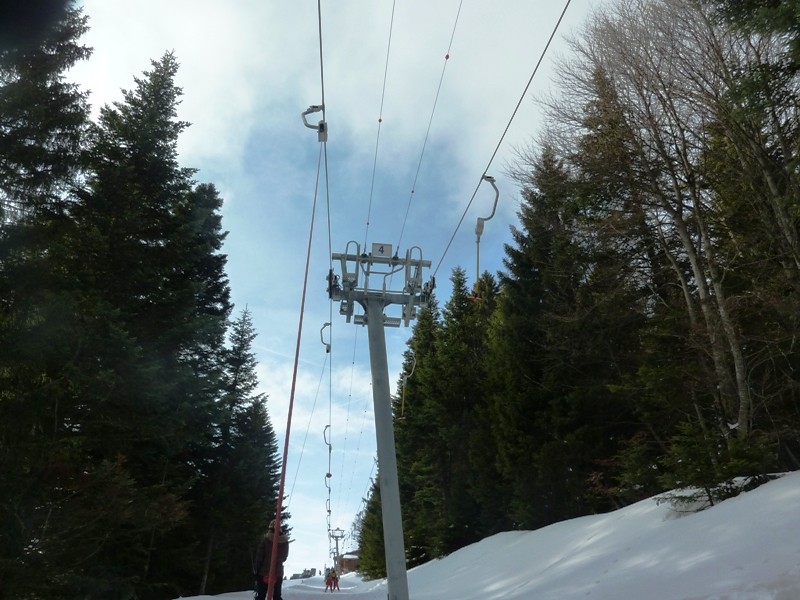

Le P4 : 4S / 4S
Image IPB

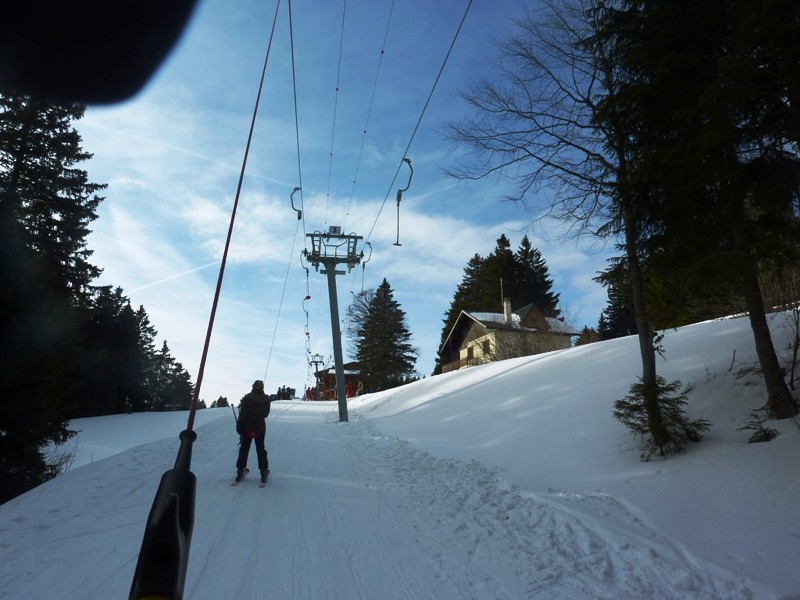

Portée P4-P5 :
Image IPB

Le P5 : 2S / 2S
Image IPB

Image IPB

Petit retour en arriére :
Image IPB

Portée P5-P6 :
Image IPB

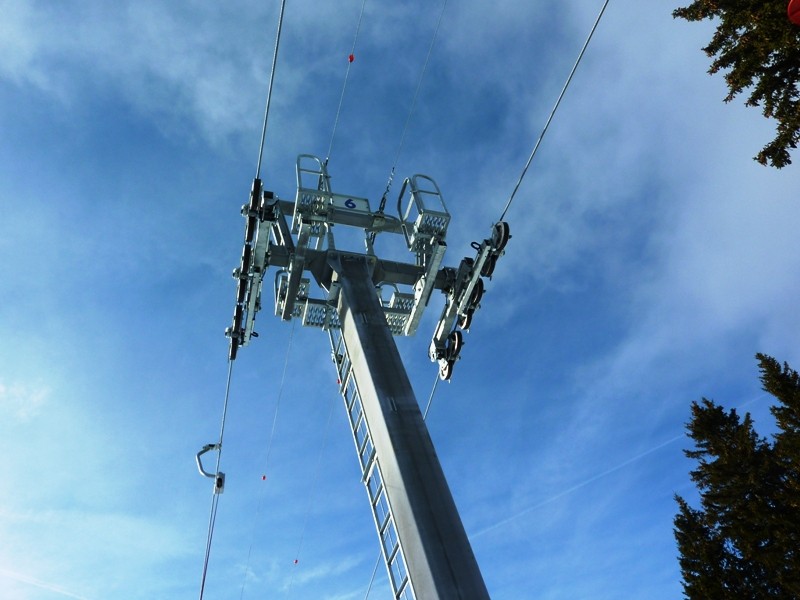

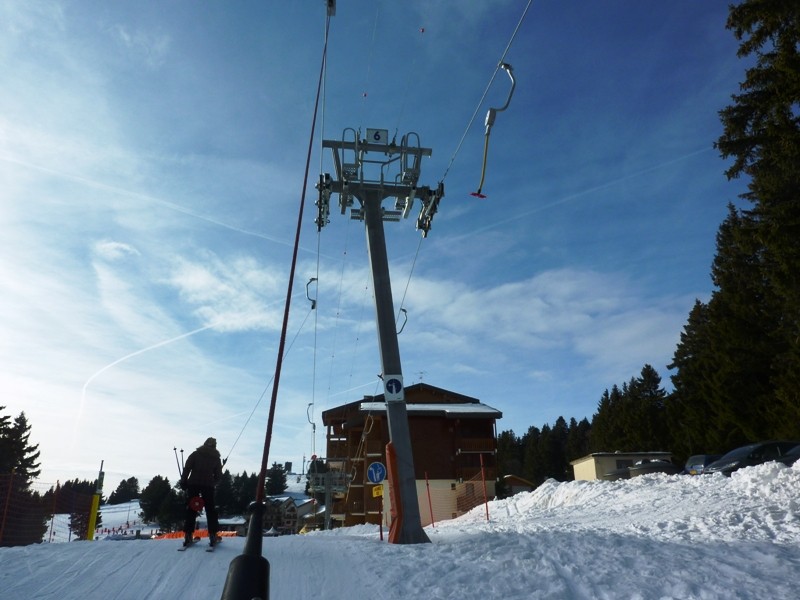

Le P6 : 6S / 6S
Image IPB

Image IPB

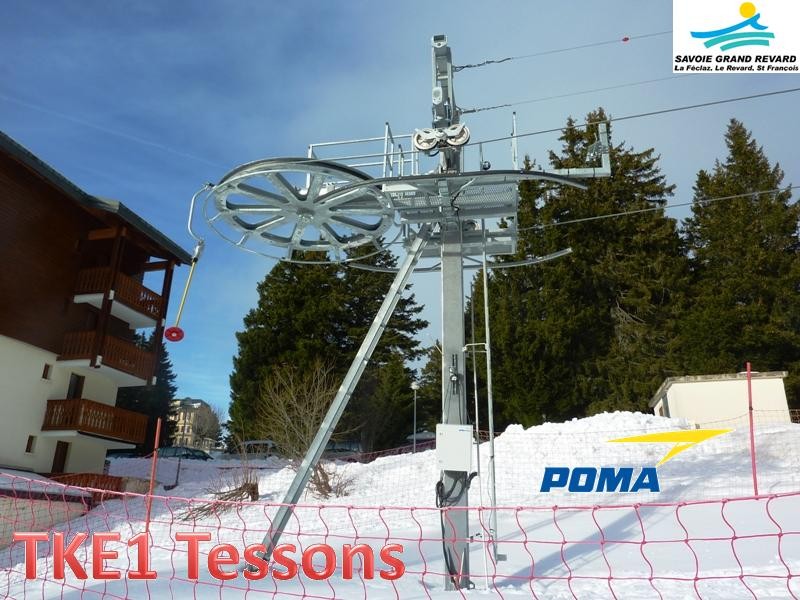

La gare amont :

Elle effectue le retour du câble et elle est situé au même niveau que l'arrivée du tapis de la crémaillére :
Image IPB

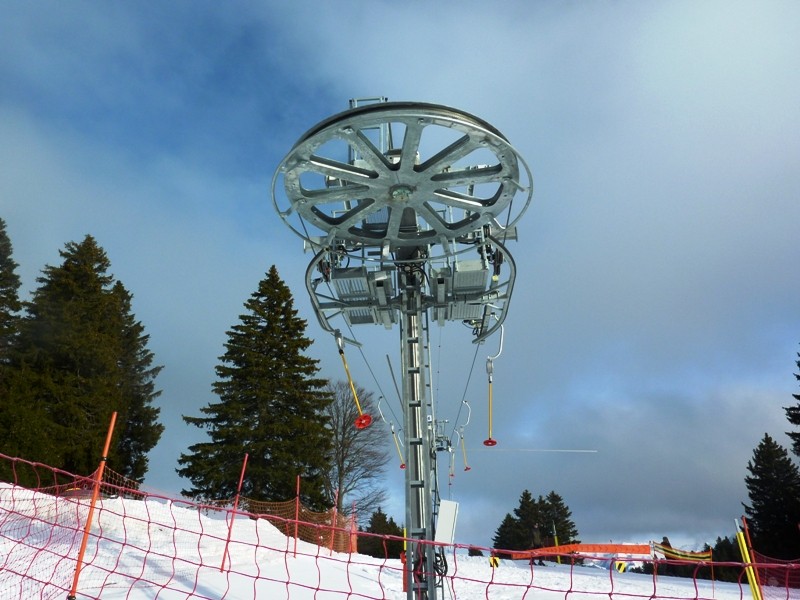

La poulie retour :
Image IPB

Image IPB

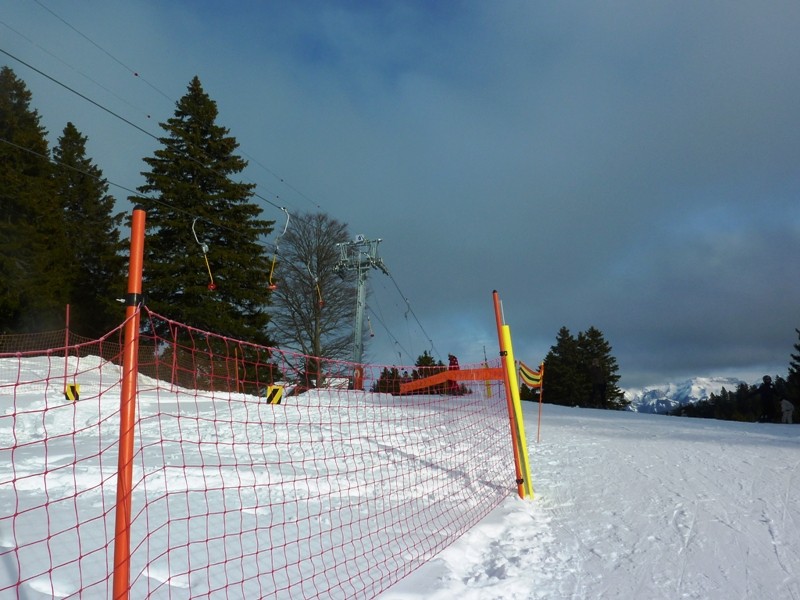

La zone de débarquement :
Image IPB

Image IPB

Les agrés :

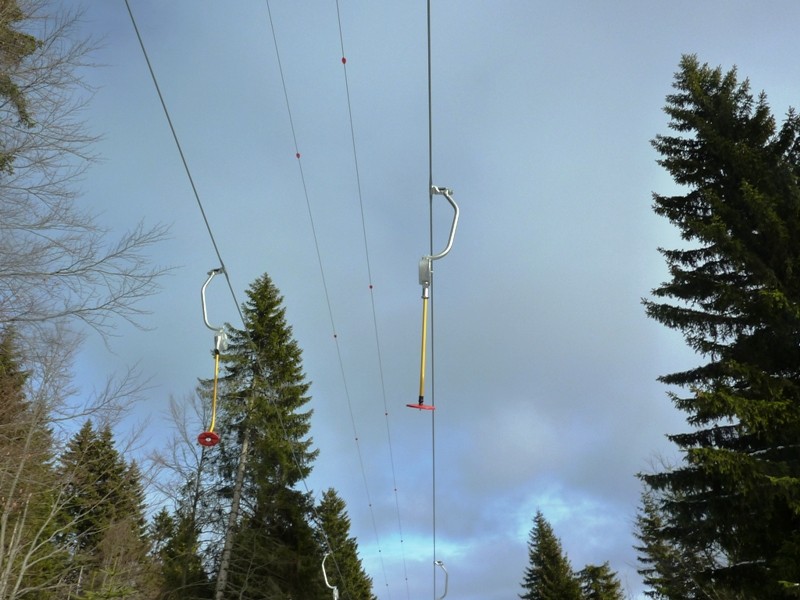

Les agrés en ligne :
Image IPB

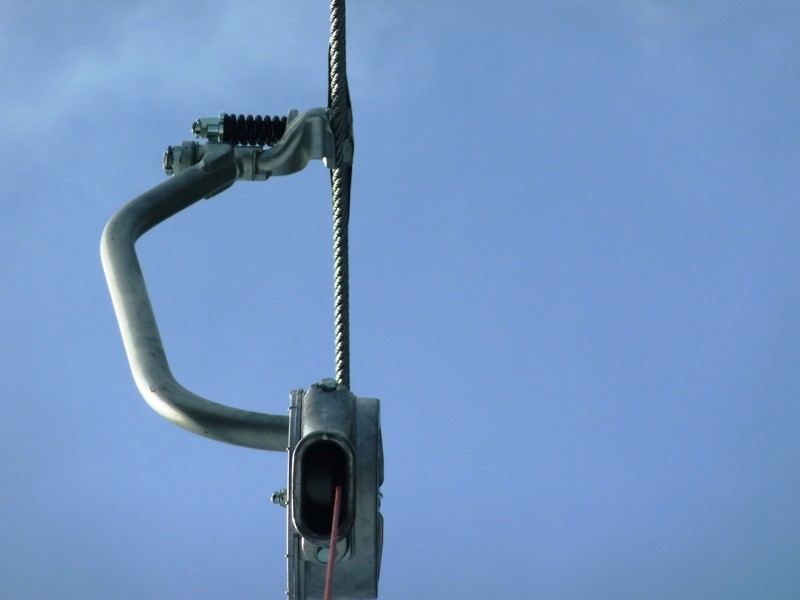

La pince plus l'enrouleur :
Image IPB

Voila pour ce reportage !
N'hésitez pas à poster vos commentaire ! :)/>
Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
0

#2 L'utilisateur est hors-ligne   Valmo*

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 458
  • Inscrit(e) : 26-juin 06

Posté 27 janvier 2011 - 19:40

Merci bien , une nouveauté passé à travers les filets de rm.net pendant sa construction, tant mieux on découvre donc la totalité de l'installation maintenant

Citation

TKE - Téléski fixe à enrouleur : Dreccia 2


Dreccia ou Tesson ? :)
Valmorel , plus belle station des alpes...
___________________________________________
www.skigranddomaine.net
0

#3 L'utilisateur est hors-ligne   Allosisola2009

  • FUN de Peclet
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 328
  • Inscrit(e) : 26-octobre 09

Posté 27 janvier 2011 - 19:42

Tiens ma présentation des caractéristiques fait fureur ?

Lol merci pour ce reportage L'Alexois :)
0

#4 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 7 965
  • Inscrit(e) : 27-juillet 06

Posté 27 janvier 2011 - 20:26

Merci pour ce reportage.
Effectivement,il est passé au travers des mailles du filet RM.net,celui là!
Enfin presque,puisque j'étais allé le photographier cet été pour le besoin du topic " Les Types de Gares de TKD Montagner, Classification"... :)
Voici ce que j'en disais,loin de me douter de la tragédie qui se jouait:

Voir le messagechin@ill, le 3 08 2010, 18:17, dit :

Suite de mon périple dans le massif des Bauges à la recherche des téléskis non chroniqués dans la BDD.

Aujourd'hui, toujours Aillon le jeune mais cette fois Aillon Station (Margériaz a été couvert un peu plus haut) et Le Revard, tous deux situés en Savoie: les trois appareils sont présentés par année de construction.
TKD Tessons (1979),Le Revard
Image IPB
Image IPB
Comme vous avez pu le constater cet appareil est soit en cours de GV, soit en cours de démontage...les potences des pylônes du haut était démontées au sol avec les poulies encore fixées dessus.

RIP,Tessons :)

Ce message a été modifié par chin@ill - 27 janvier 2011 - 20:38 .

In Ropeways I Trust
0

#5 L'utilisateur est hors-ligne   l'alexois

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 137
  • Inscrit(e) : 10-mars 08

Posté 28 janvier 2011 - 10:00

Bonjour !

Merci pour ces retours !

Voir le messageAllosisola2009, le 27 01 2011, 18:42, dit :

Tiens ma présentation des caractéristiques fait fureur ?


Eh oui, comme tu m'as dit dans le topic du téléphérique du Brévent de me servir de tes présentation de tes caractéristiques, je les utilise !

Voir le messagechin@ill, le 27 01 2011, 19:26, dit :

Merci pour ce reportage.
Effectivement,il est passé au travers des mailles du filet RM.net,celui là!
Enfin presque,puisque j'étais allé le photographier cet été pour le besoin du topic " Les Types de Gares de TKD Montagner, Classification"... :)
Voici ce que j'en disais,loin de me douter de la tragédie qui se jouait:

Voir le messagechin@ill, le 3 08 2010, 18:17, dit :

Suite de mon périple dans le massif des Bauges à la recherche des téléskis non chroniqués dans la BDD.

Aujourd'hui, toujours Aillon le jeune mais cette fois Aillon Station (Margériaz a été couvert un peu plus haut) et Le Revard, tous deux situés en Savoie: les trois appareils sont présentés par année de construction.
TKD Tessons (1979),Le Revard
Image IPB
Image IPB
Comme vous avez pu le constater cet appareil est soit en cours de GV, soit en cours de démontage...les potences des pylônes du haut était démontées au sol avec les poulies encore fixées dessus.

RIP,Tessons :)

Je peux inserer ces photos dans mon reportage ?
Alex, entre lac et montagne !

Le Reblochon, meilleur fromage au monde !

Heureux titulaire d'un BTS !
0

#6 L'utilisateur est hors-ligne   Guigui74

  • 3S Peak 2 Peak
  • Voir la galerie
  • Groupe : Modérateurs Globaux
  • Messages : 7 965
  • Inscrit(e) : 27-juillet 06

Posté 28 janvier 2011 - 12:28

Bien sûr!
Il semblerait que le nom ait changé: de "Les Tessons" il est passé à "Le Tesson"...
Certes le TKD :) de 1979 est mort mais avec ce nouveau TKE1 "Solis",je trouve que :) a vraiment signé un bel appareil notamment en raison des pylônes à massifs déportés plus design...dommage que ce dispositif ne soit pas plus souvent employé!

Ce message a été modifié par chin@ill - 28 janvier 2011 - 13:03 .

In Ropeways I Trust
0

#7 L'utilisateur est hors-ligne   alspace

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 2 547
  • Inscrit(e) : 14-septembre 13

Posté 18 juillet 2014 - 12:38

Redécouvrez le seul téléski à enrouleurs de Savoie Grand Revard !

Image IPB


N'hésitez pas à déposer vos commentaires, suggestions d'amélioration, photos supplémentaires, remarques diverses et questions sur ce reportage. Image IPB
