TSCD6/10 de Chabrières - Vars (Forêt Blanche) Leitner - 2019

#1 L'utilisateur est en ligne   Le Risoulien

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 669
  • Inscrit(e) : 09-septembre 11

Posté 10 mai 2020 - 19:02

*
MESSAGE POPULAIRE !

Image IPB



Vars

Vars est l'une des plus grandes stations des Alpes du Sud. Elle est au coeur du domaine de la Forêt Blanche (1650-2750m), union des domaines de Vars et de Risoul. En 2019, ce domaine couvre une surface d'environ 540 ha, offre 37 remontées mécaniques, 115 pistes, et environ 185 km de pistes.

Vars bénéficie du climat très ensoleillé des Alpes du Sud (environ 300 jours de soleil par an), et d'une situation privilégiée. Située dans le département des Hautes-Alpes (05), Vars est situé sur la route qui relie Guillestre à Barcelonnette, par le col de Vars (à 2108 mètres d'altitude). Elle est à environ 1h de Gap, 50 minutes de Briançon et 2h30 d'Aix-en-Provence.

La station est entourée de montagnes, et le domaine s'ouvre à 360° : les pentes sont variées, et les expositions sont multiples. Environ 80% des pistes sont à une altitude de plus de 2000 mètres. Renforcé par un enneigement artificiel de qualité (310 enneigeurs, 3 réserves collinaires, et une couverture de plus de 180 ha), Vars garantit un ski de qualité, du début à la fin de la saison.

Vars se démarque tout particulièrement des autres stations par ses 6 snowparks, ses couloirs de freeride, et sa piste de KL (Kilomètre Lancé), qui accueillent chaque année des compétitions d'un niveau international. La piste de KL de Chabrières est particulièrement mythique : c'est ici que, en 2016, l'Italien Yvan Origone a battu le record du monde de ski de vitesse : 254,958 km/h. Vars est la station la plus rapide du monde.

La commune est composée de quatre hameaux : Saint-Marcellin (à 1500 mètres d'altitude), Sainte-Marie (à 1650 mètres d'altitude), Sainte-Catherine (à 1750 mètres d'altitude) et Les Claux (dont le centre est à 1850 mètres d'altitude, mais dont les habitations s'étalent jusqu'à 1950 mètres d'altitude). Si la mairie de Vars est à Sainte-Marie, l'école de Vars est à Sainte-Catherine, et le coeur de la station de ski est aux Claux.

Située sur la commune de Vars, la réserve du Val dʼEscreins fut l'une des premières réserves municipales de France (elle a été créée en 1664). Elle est aujourd'hui intégrée dans le Parc Naturel Régional du Queyras. Le Pic de la Font Sancte (à 3385 mètres d'altitude) est le point culminant de la commune de Vars et du Parc Naturel Régional du Queyras.

Les premières remontées mécaniques datent de 1937, avec un téléautoski construit à proximité du refuge Napoléon (entre la sortie de Vars les Claux et le col de Vars), et le téléski de Peynier, qui a été démonté en 1977 (prédécesseur de lʼactuel téléski de Peynier 1). Le téléski permettant d'atteindre le sommet de Peynier a été construit en 1952 (il a été remplacé en 1977 par le téléski de Peynier 2). Par la suite, de nombreuses remontées mécaniques ont été construites entre Vars Sainte-Marie et Vars les Claux (dont la première télécabine 12 places des Alpes du Sud), jusqu'à relier le domaine de Vars au domaine de Risoul.


Vars depuis le sommet de Chabrières (2780 m).
Image IPB




L'historique de Vars les Claux

Le développement de Vars commence au début du siècle dernier. À l'origine, le ski se pratiquait en dessous du col de Vars, au refuge de Napoléon. La station commença ensuite à progressivement exploiter le domaine que l'on connait actuellement. Pour plus de détail sur cet historique, vous pouvez consulter ce reportage : Reportage télésiège Peyrol


Concentrons-nous à présent sur le front de neige des Claux. Les premières remontées y apparaissent au début des années 60. C'est en 1965 qu'est érigé le télésiège des Escondus. Construit par la SACMI, il s'agissait d'un court appareil deux places. Il prenait son départ devant l'actuel télésiège des Escondus et arrivait au même endroit que ce dernier. Il permettait de desservir une vaste zone de ski en forêt et rendait l'accès plus simple au secteur des Sibières. Quelques années après sa construction, en 1969, il fut doublé par un second télésiège deux places, cette fois-ci issu du contructeur Poma et dont le tracé était plus court et décalé vers la gauche. Cette installation desservait directement le stade de slalom et permettait de ce fait de délester le télésiège des Escondus dans son rôle de desserte de ski propre.

Le télésiège des Escondus dans ses premières années d'exploitation. (© vars.over-blog.com)
Image IPB

Le haut de la ligne. (© vars.over-blog.com)
Image IPB

Vue en été, avec le télésiège de l'Ubac à côté. (© vars.over-blog.com)
Image IPB



En parallèle au développement du secteur des Escondus, le secteur débutant des Claux vit aussi le jour. En 1967, le téléski des Claux est construit. Il dessert une piste verte et son tracé croise le télésiège des Escondus.
En 1969, deux téléskis sont érigés. Le premier, celui de l'Ubac, fût construit non loin du télésiège des Escondus pour ouvrir un espace débutants. Le deuxième appareil construit était appelé "Relais" et était conçu pour les plus petits. Il se trouvait à l'emplacement de l'actuel télésiège débrayable des Escondus.
En 1970, le téléski de l'Adroit est construit. Il desservait une large piste verte parfaitement adaptée aux débutants, mais avait également le rôle de joindre Vars les Claux au secteur de la Mayt via le téléski éponyme et le téléski du Lièvre (érigé l'année suivante).

Le téléski des Claux. (© vars.over-blog.com)
Image IPB

Le téléski de l'Ubac dans son ensemble. (© vars.over-blog.com)
Image IPB

Le bas de sa ligne avec le départ des télésièges Escondus et Ubac sur la gauche. (© vars.over-blog.com)

Image IPB

Idem. (© vars.over-blog.com)
Image IPB

Le téléski du Relais. (© vars.over-blog.com)
Image IPB

Le même appareil vu sous un autre angle. (© vars.over-blog.com)
Image IPB

La gare aval du téléski de l'Adroit. (© vars.over-blog.com)
Image IPB



En 1978, un troisième télésiège est construit sur le front de neige des Claux. Conçu par Poma, il a la particularité de desservir deux versant. Un premier tronçon permet de doubler le téléski de l'Adroit et un deuxième double celui des Claux sur un plus long tracé. Il est à noter que ce tronçon coupait les deux télésièges Ubac et Escondus. Sa construction a par ailleurs entrainé le démontage du téléski de l'Ubac, devenu inutile.

Le tronçon montant sur le versant Ubac. (© vars.over-blog.com)
Image IPB

L'embarquement intermédiaire. (© vars.over-blog.com)
Image IPB



Suite à cette grosse vague de constructions, peu de changements interviennent sur le front de neige des Claux au début des années 80. Un petit téléski est tout de même érigé en 1983 : appelé "Baby ESF", il est comme son nom l'indique un appareil à usage unique de l'ESF pour les plus jeunes.

Le gros changement de Vars les Claux intervient en 1986 avec la construction de l'impressionnante télécabine des Chabrières. Cette installation extrêmement moderne pour l'époque a apporté un grand souffle à cette station jusque-là dépourvue d'appareil débrayable. Elle fut construite sur un tout nouveau tracé.

En 1995, les deux antiques télésièges Escondus et Ubac laissent place à un téléporté débrayable quatre places du constructeur Leitner. L'appareil reprend le même tracé que le télésiège des Escondus mais la gare aval est abaissée de quelques mètres vers l'aval afin de libérer de la place sur les pistes de retour et faciliter l'accès au départ de la remontée. En sept ans seulement, le front de neige s'est ainsi fortement modernisé.

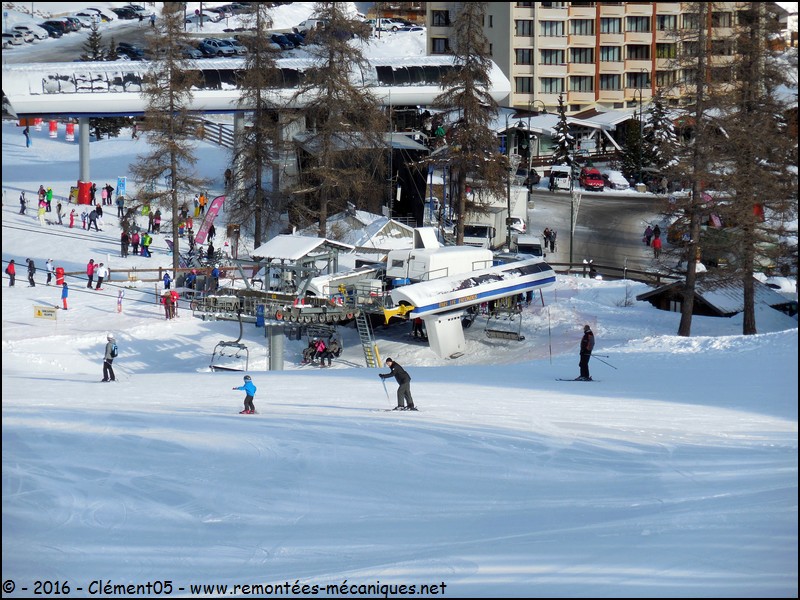

La gare aval du télésiège débrayable des Escondus avec la télécabine en fond.
Image IPB



L'année 2008 voit le raccourcissement du télésiège des Claux. En effet, le tronçon du côté Escondus était devenu trop dangereux de par ses pylônes implantés en milieu de piste. Il a donc tout simplement été supprimé entraînant une transformation de la gare intermédiaire en gare aval pour le tronçon montant de l'autre côté. Ce fut le seul gros chantier entrepris sur le front de neige entre 1995 et 2019.

L'installation une fois modifiée.
Image IPB




La télécabine de Chabrières : une installation révolutionnaire

L'idée de la création d'un gros porteur sur le front de neige des Claux apparait durant les années 1980. En effet, les secteurs Mayt, Escondus et Crévoux n'étaient pas bien reliés entre eux. De plus, la station manquait d'un appareil à gros débit. Il a donc été décidé de créer la télécabine des Chabrières sur un tracé inédit. Prenant son départ sur le point le plus bas du front de neige, elle arrivait sur un petit plateau d'où il était possible de rejoindre tous les secteurs de la station. Le projet prévoyait la construction dès l'année suivante d'un second tronçon en direction du Pic de Chabrières. Cependant, les saisons suivantes furent marquées par un manque de neige important et par une baisse des recettes. De ce fait, le projet fut abandonné.

La télécabine dans ses premières années d'exploitation.
Image IPB

Idem.
Image IPB

Idem.
Image IPB


Comme il est possible de le voir sur ces photos, le débit de l'installation était extrêmement bas à sa mise en service. Il fut augmenté en 1989 par l'ajout de 15 cabines face au succès de l'appareil et à l'arrivée de nouveaux lits dans la station. Cependant, il n'a jamais été poussé à son maximum. En effet, Chabrières avait été étudié pour monter jusqu'à 3400 p/h comme en témoigne ce document :

Image de la page de couverture de A&M 1987.
Image IPB


À noter que les armoires de commandes avaient été rénovées lors de l'été 2001 pour la gare de départ et lors de l'été 2003 pour la gare amont.



La première pierre d'un plan pluriannuel d'investissement

Après plusieurs années sans nouveautés, Vars a annoncé que son domaine serait entièrement réaménagé. Il est en effet prévu la rénovation de l'ensemble des axes principaux de la station.

Pour son premier investissement, la SEM SEDEV a décidé de remplacer son ascenseur principal : la télécabine de Chabrières. Il fût d'abord envisagé la mise en place d'une télécabine neuve mais étant donné le coût trop élevé, la station a finalement décidé d'installer un télémix. C'est en effet une solution intéressante : les sièges permettent de transporter les skieurs sans déchausser, facilitant ainsi les rotations, et les cabines transportent les enfants en toute sécurité. La SEM SEDEV prévoit alors la constuction d'un télémix équipé de sièges huit places et de cabines de dix places avec un débit de plus de 3000 p/h. L'idée était aussi de prolonger la ligne vers l'amont afin de desservir plus de pistes. Après, réflexion, une telle installation est jugée surdimensionnée. Vars demande alors à Leitner d'installer un appareil plus petit, sur le tracé de l'ancienne télécabine, équipé de siège six places et de cabines dix places assises, avec un débit d'environ 2600 p/h.

Afin de pouvoir implanter la nouvelle gare de départ, le télésiège des Claux a été lui aussi démonté et le téléski situé juste en face s'est vu remplacer par un long tapis roulant couvert sur un autre tracé. En effet, cela a permis de séparer les flux de skieurs : d'un côté les débutants et de l'autre les confirmés.

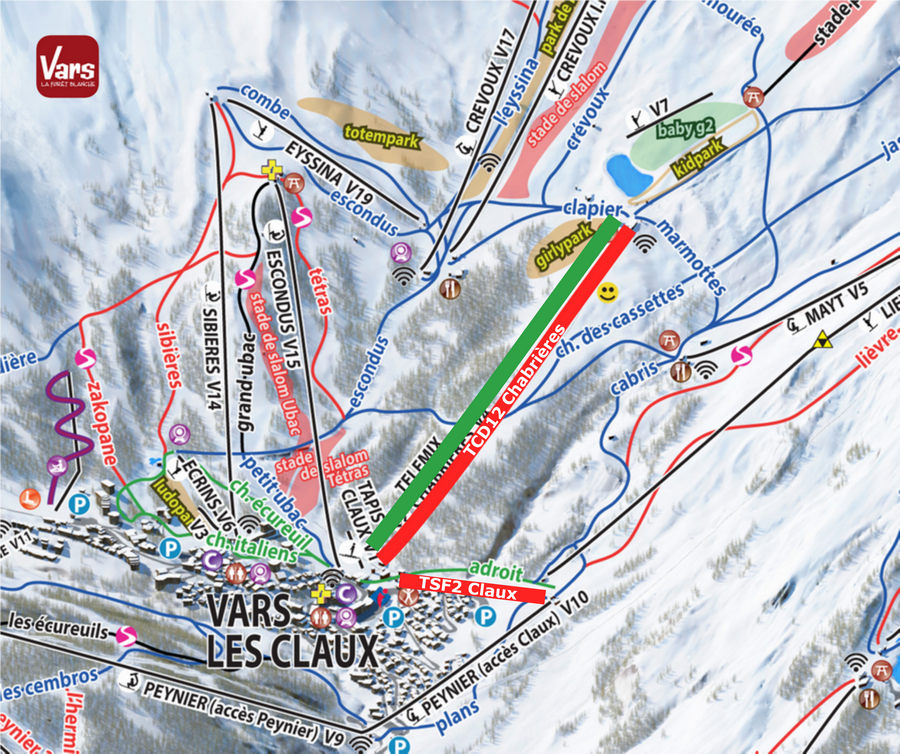

En rouge, les anciennes installations et en vert, le télémix.
Image IPB

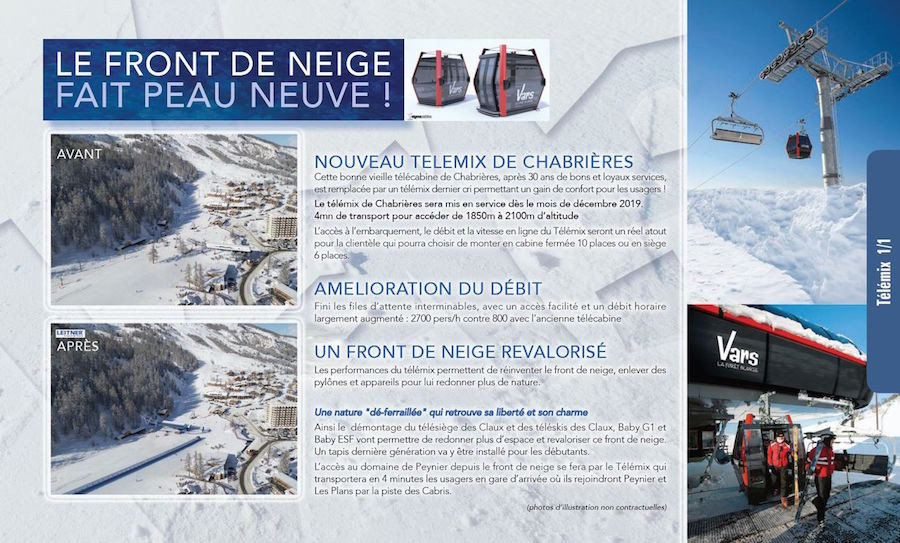

Affiche annonçant les travaux.
Image IPB



Les anciens appareils :

Cliquez sur l'image pour afficher le reportage.
Image IPB

Cliquez sur l'image pour afficher le reportage.
Image IPB




Les travaux

Les travaux se sont déroulés du mois de Juin au mois de Décembre. Ils ont commencé par le démontage des anciennes installations à partir de fin Juin. Puis, durant les mois de Juillet et Août, le défrichement de la ligne et les terrassements des gares ont été effectués. En septembre le montage des gares a commencé suivi en octobre de l'héliportage. Enfin, le déroulage du câble a été réalisé le 18 octobre. Les premiers essais avec les véhicules ont commencé le 14 novembre et l'appareil est entré en service à l'ouverture de la station. L'inauguration s'est déroulée le 20 Janvier 2020.

Le chantier en quelques photos :

Cabines au sol. (©Lion)
Image IPB

Démontage de la gare de départ de la télécabine. (©Lion)
Image IPB

Démontage des pylônes. (©Lion)
Image IPB

La gare amont, complètement rasée. (©Lion)
Image IPB

Début de montage de la gare de départ du télémix. (©Lynx05)
Image IPB

Ligne défrichée. (©Lynx05)
Image IPB

Coulage par hélicoptère des socles de ligne. (©Lynx05)
Image IPB

Génie civil en amont. (©Lynx05)
Image IPB

Montage gare de départ.
Image IPB

Fondations P1, P2 & P3.
Image IPB

Pylônes attendant l'héliportage.
Image IPB

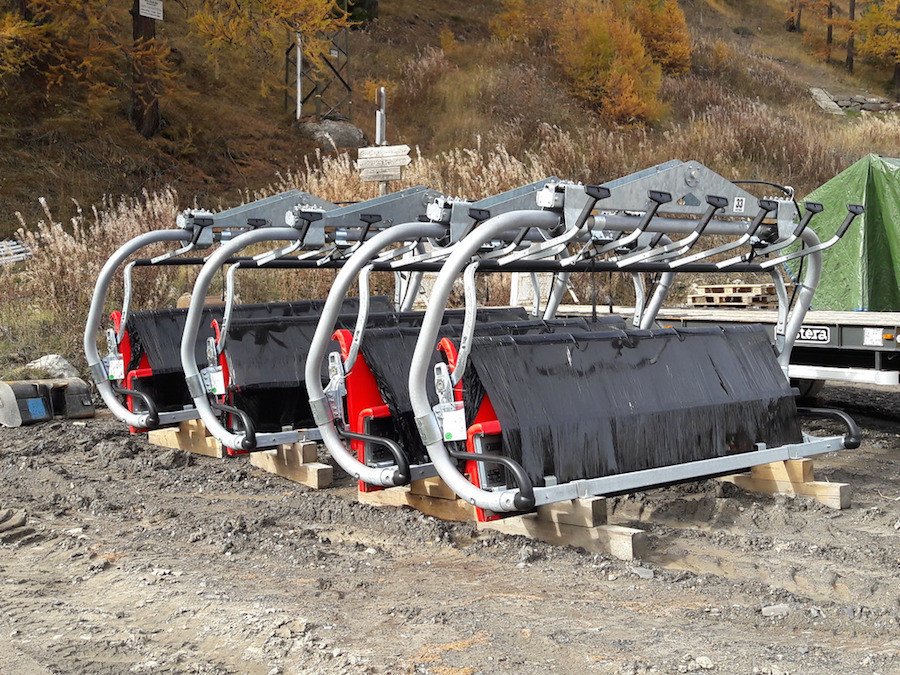

Sièges fraichement livrés. (©Tingaux)
Image IPB

Inauguration (©TRAME).
Image IPB

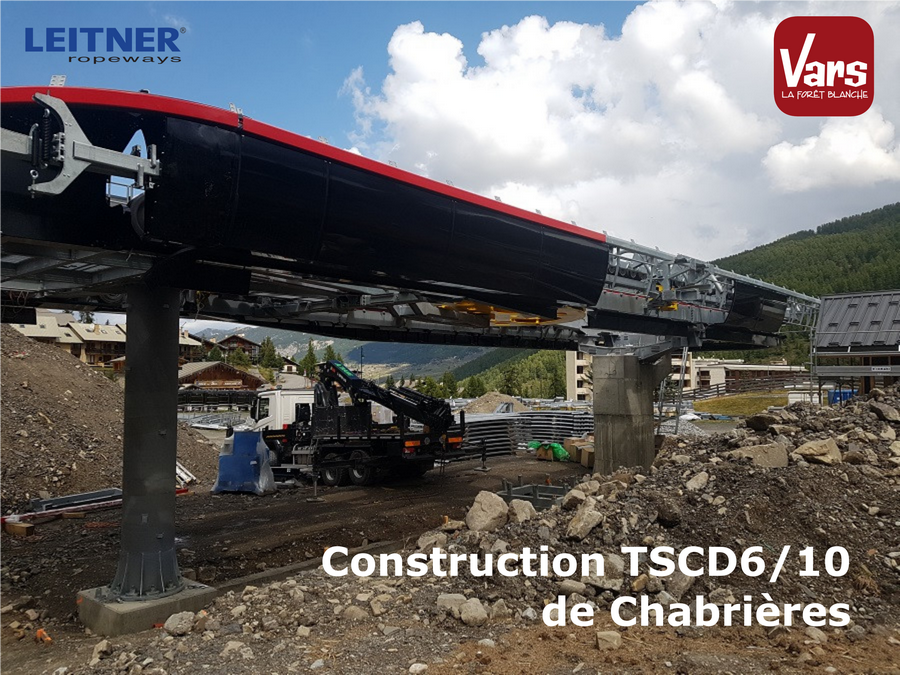

Pour revivre la construction, cliquez ici :

Image IPB



Rôle et situation

> En hiver

Située au centre du front de neige des Claux, tout près de l'office de tourisme et des résidences, le télémix a pour principal vocation de hisser les skieurs vers les hauteurs. Il est aussi très utilisé débutants du fait de la faible difficulté des pistes desservies. Depuis sa gare amont, il est possible de rejoindre la station de Risoul et les alpages de la Mayt via le télésiège éponyme. Les skieurs ont également la possibilité de basculer sur les secteurs Peynier, Sibières et Crévoux ainsi que sur le célèbre Snowpark de la station. À noter également qu'un espace débutant d'altitude se trouve en face de la gare d'arrivée.
Cette installation est aussi accessible aux piétons à la montée comme à la descente.

Le télémix dessert les pistes suivantes :

Marmottes : Rejoignant le télésiège de la Mayt, cette piste simple permet aussi aux skieurs les moins aguerris de s'exercer. Rejoignant la piste Cabris, elle permet également de basculer sur le versant de Peyniers.
Clapier : Très peu pentue, elle donne accès aux téléskis de Crévoux et au télésiège du Col de Crévoux. Tout comme Marmottes, elle est très utilisée par les débutants.

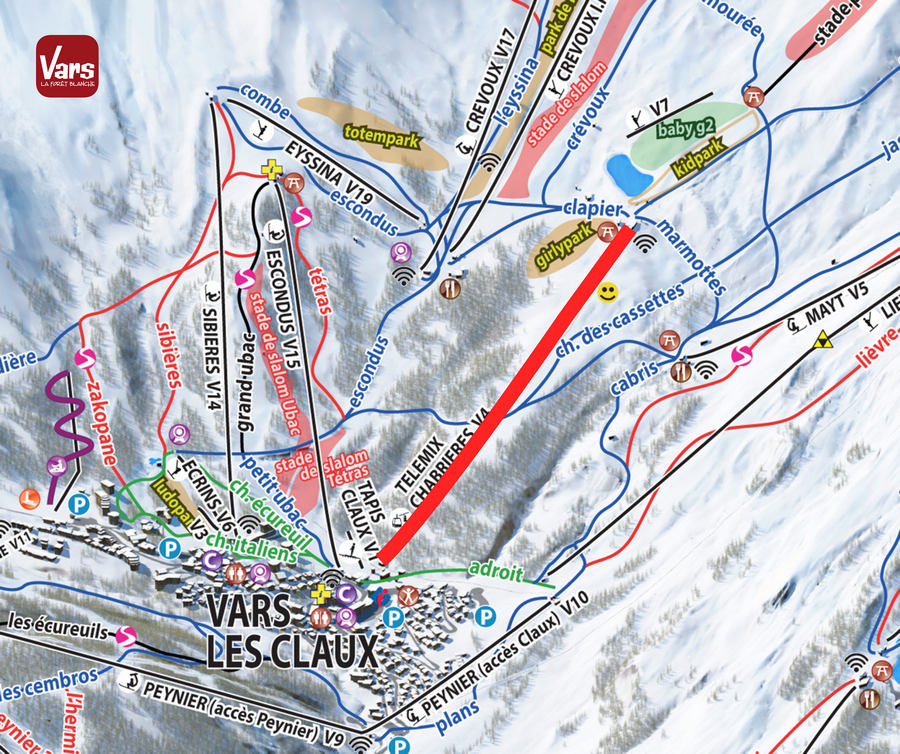

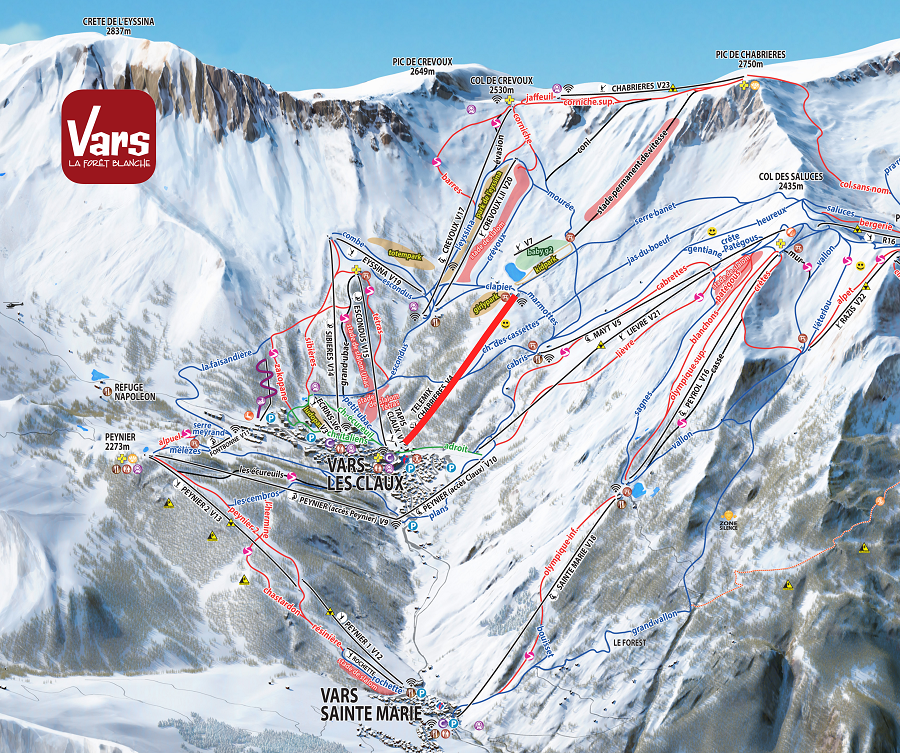

Voici sa situation sur le plan des pistes :

Vue de loin.
Image IPB

Et de près.
Image IPB


> En été

En été l'appareil est ouvert tous les jours durant les deux mois d'ouverture du domaine. Il dessert des pistes VTT, des itinéraires de randonnées et permet aux piétons d'apprécier la vue sur la vallée.

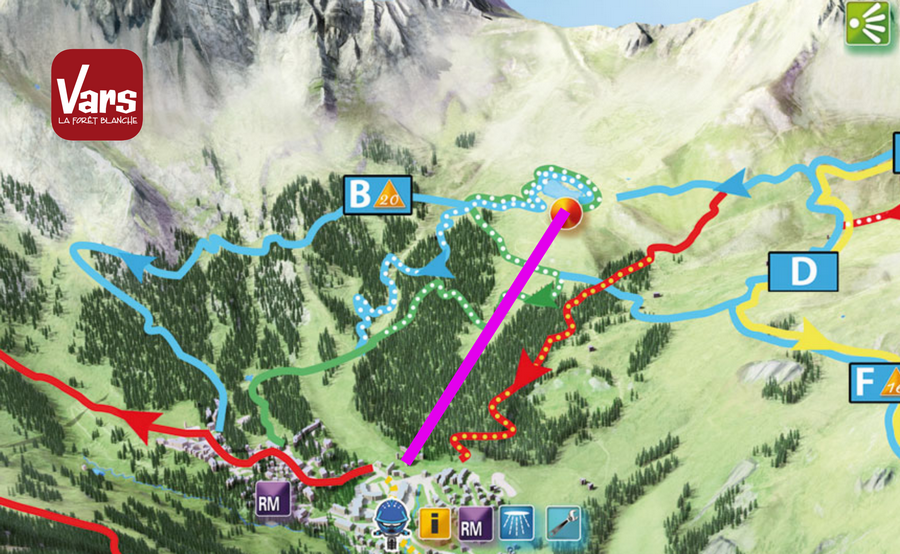

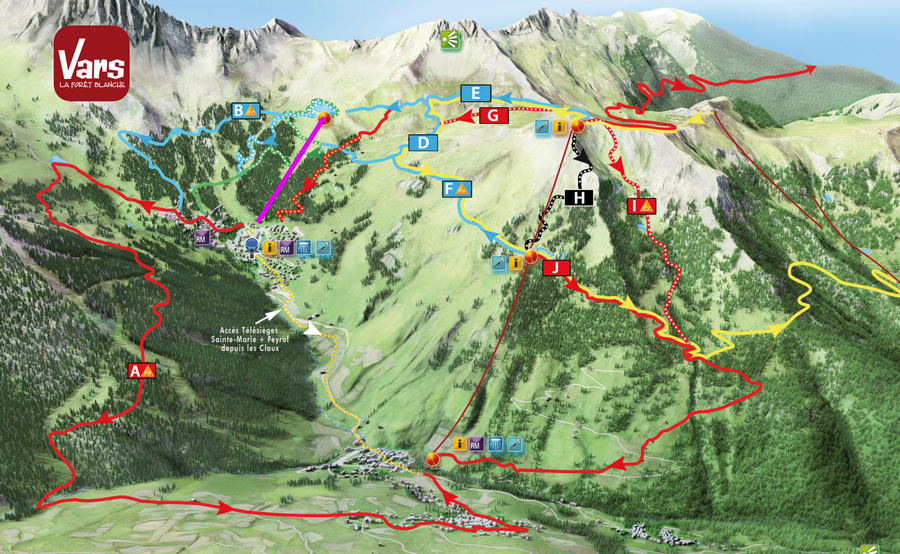

Voici la situation sur le plan estival (en violet) :

De loin.
Image IPB

De près.
Image IPB




Caractéristiques

Caractéristiques administratives

TSCD – Téléporté mixte à pinces débrayables : CHABRIERES
Maître d’œuvre : ERIC
Maître d'ouvrage : SEM SEDEV
Montage / génie civil : TRAME pour les gares et VLM pour la ligne
Exploitant : SEM SEDEV
Constructeur : Leitner
Installation électrique : SEMER
Année de construction : 2019
Montant de l'investissement : 9 546 000 millions d'€

Caractéristiques d'exploitation

Saison d'exploitation : Hiver et été
Capacité des sièges : 6 personnes
Capacité des cabines : 10 places assises
Débit à la montée : 2643 personnes/heure (100 %)
Débit à la descente (cabines seulement) : 944 personne/heure (37 %)
Vitesse d'exploitation : 5.5 m/s
Tapis d'embarquement : Non
Garage : Oui

Caractéristiques géométriques

Altitude gare aval : 1859.80 m
Altitude gare amont : 2212.70 m
Dénivelé : 352.90 m
Longueur développée : 1327.19 m
Pente moyenne : 27.2 %
Pente maximale : 76.87 %
Portée la plus longue : 129 m
Hauteur de survol maximale : 23 m
Temps de trajet : 4 min et 1 sec

Caractéristiques techniques

Type de gare aval : CD6/10-LP (Couverture complète)
Type de gare amont : CD6/10-LP (Couverture complète)
Emplacement gare de tension : Aval
Type de tension : Hydraulique
Tension nominale : 580 kN
Pression nominale : 150 bars
Emplacement gare motrice : Amont
Type de motrice : DirectDrive
Puissance développée : 574 kW
Puissance au démarrage : 707 kW
Sens de montée : gauche
Nombre de pylônes : 14
Largeur de la voie : 6.60 m
Dispositif d'accouplement :
Nombre de véhicules : 48 sièges et 16 cabines
Type de véhicules : Siège LPA-6 OCC et cabines EVO 10S 190
Type de pinces : LPA-M pour les sièges et LPA-XL pour les cabines
Cadencement : 9.53 s
Espacement : 52.44 m

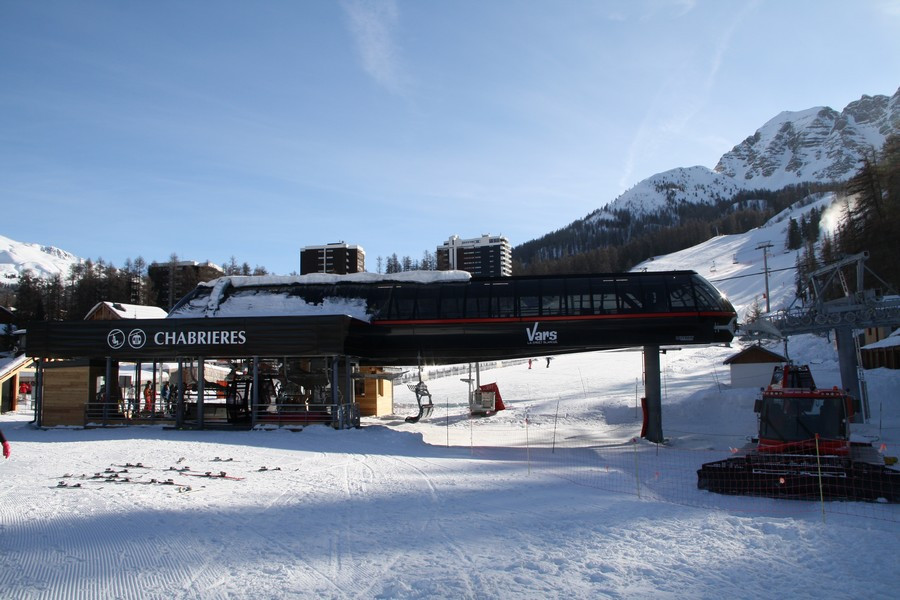

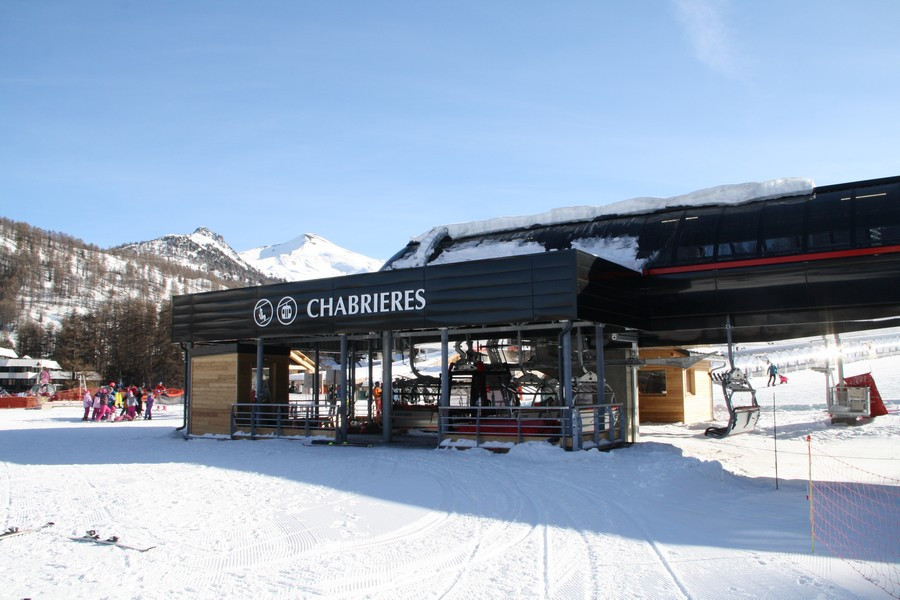

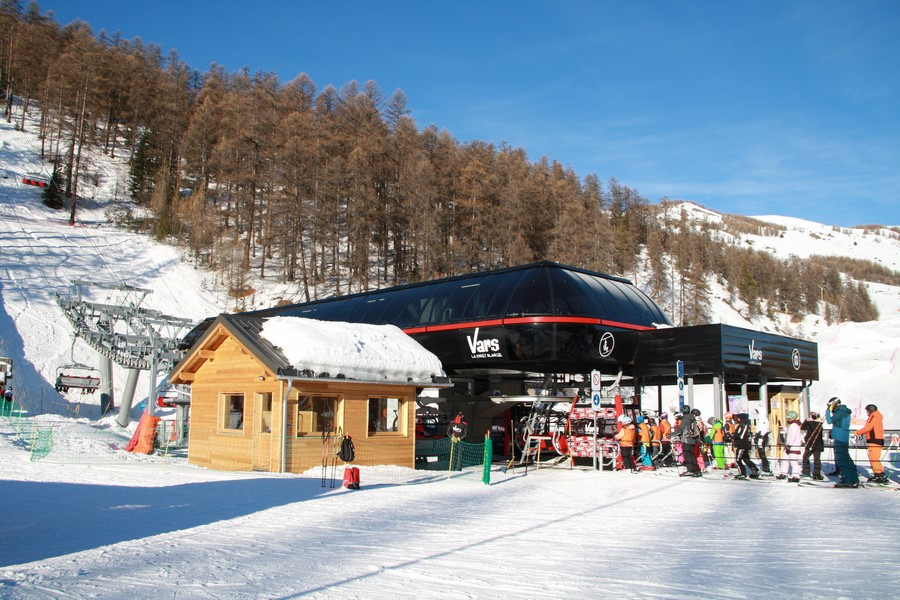

Gare aval

Installée sur le front de neige des Claux, principal point de départ vers les hauteurs, la gare aval assure la tension du câble. Elle aborde une couleur noire avec un liseré rouge et une signalétique blanche. Afin de faciliter l'embarquement des cabines, la SEM SEDEV a fait le choix de couvrir les quais avec une structure en acier. Le tout est harmonieux et se fond bien dans le paysage.

Pour atteindre la vitesse de 5,5 m/s, un débit de 2600 p/h et conserver un embarquement en douceur, la gare a été allongée de quelques mètres. Elle est de ce fait soutenu par un pilier en béton plus grand. Cet allongement permet également d'effectuer l'embarquement des cabines en ligne droite, pour le plus grand bonheur des usagers.

Une fois les bornes forfaits passées, les skieurs ont le choix de continuer skis aux pieds vers l'embarquement des sièges ou de s'avancer vers une zone de déchaussement et de faire seulement quelques mètres pour accéder aux quais des cabines. La grande révolution de cet appareil est que, désormais, l'embarquement se fait de plein pieds.

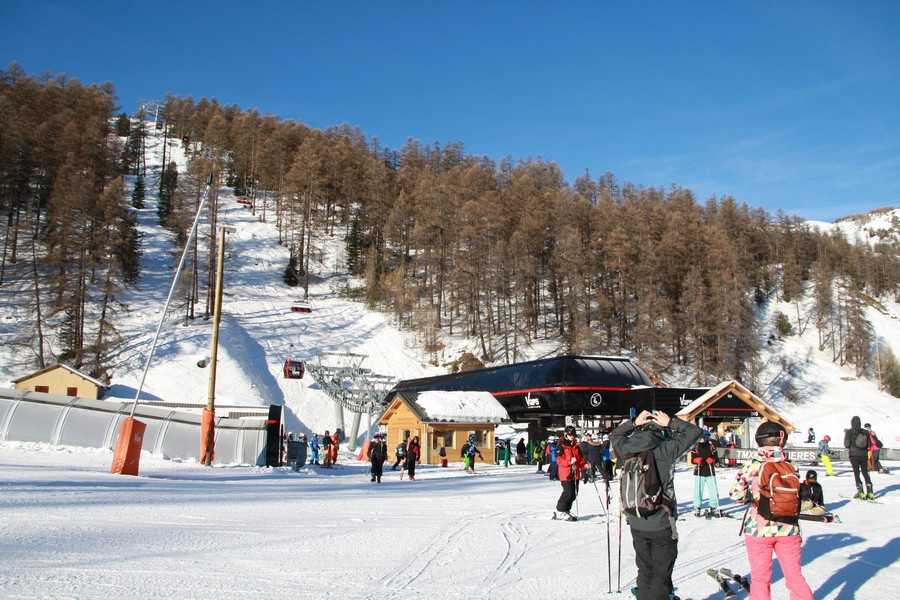

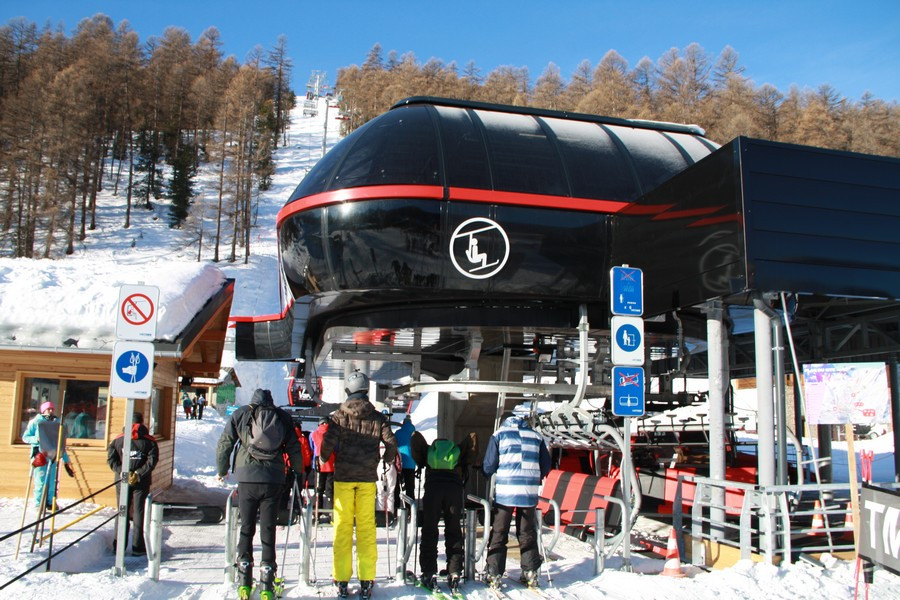

Organisation en gare de départ.
Image IPB

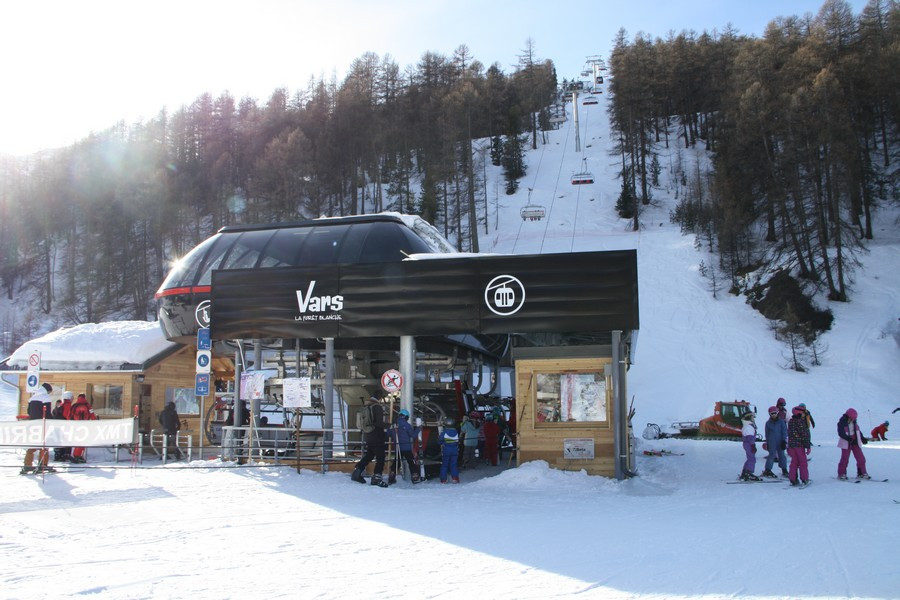

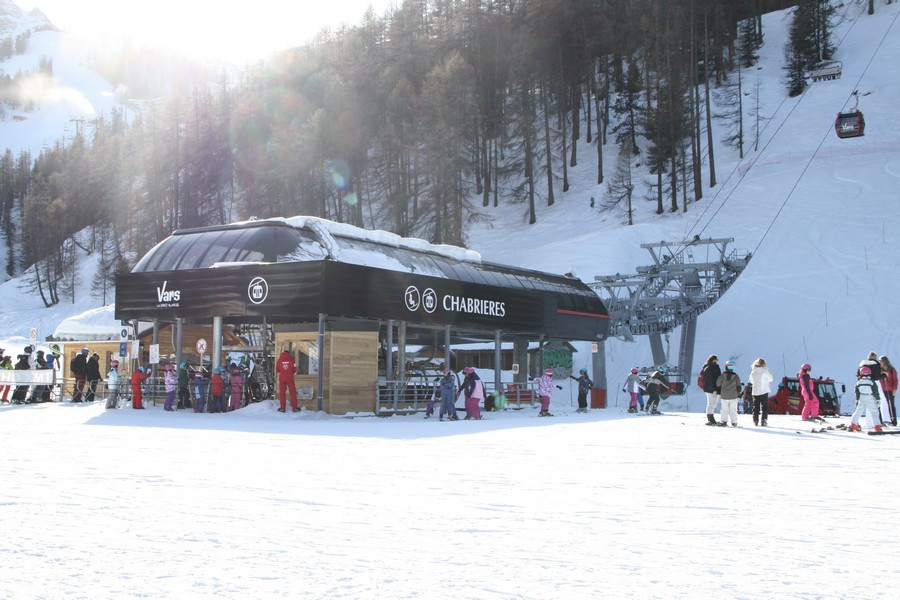

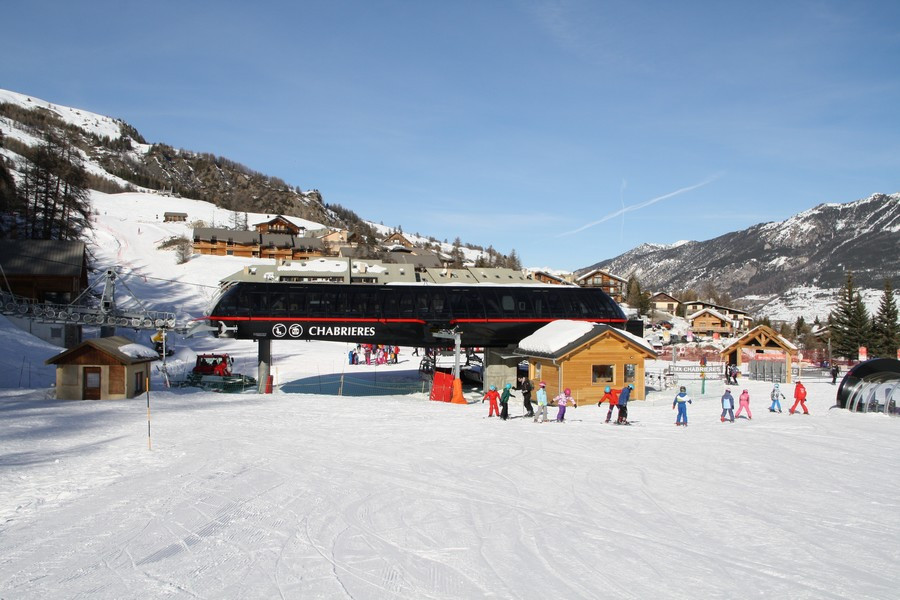

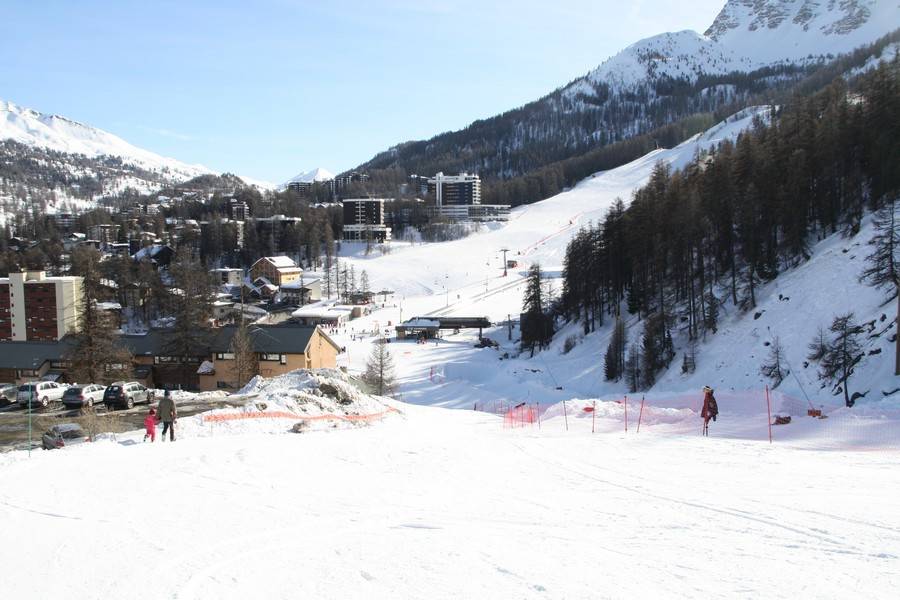

Vue depuis l'espace débutant.
Image IPB

De plus près.
Image IPB

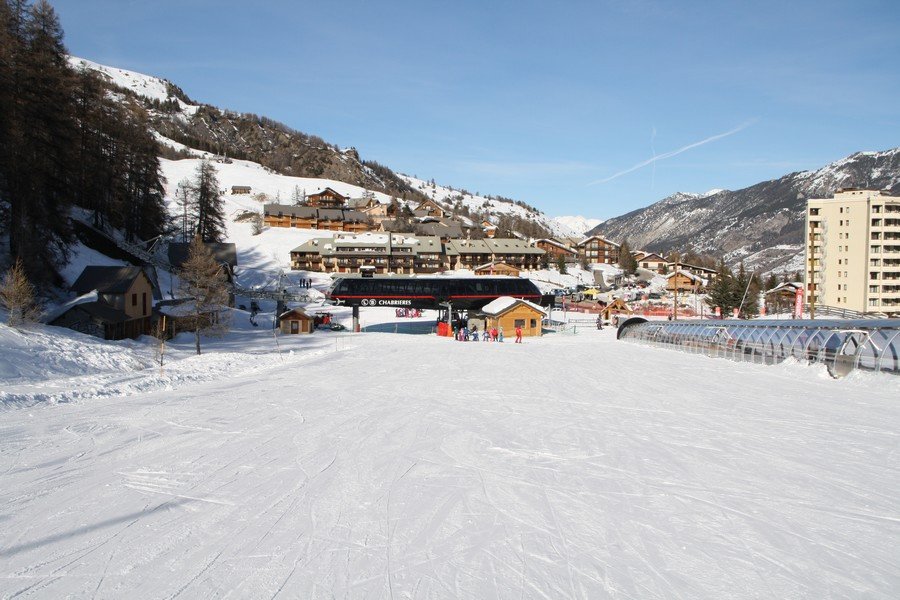

Depuis les caisses forfaits.
Image IPB

De plus près.
Image IPB

Vue depuis l'arrivée du télésiège de Peyniers côté Claux.
Image IPB

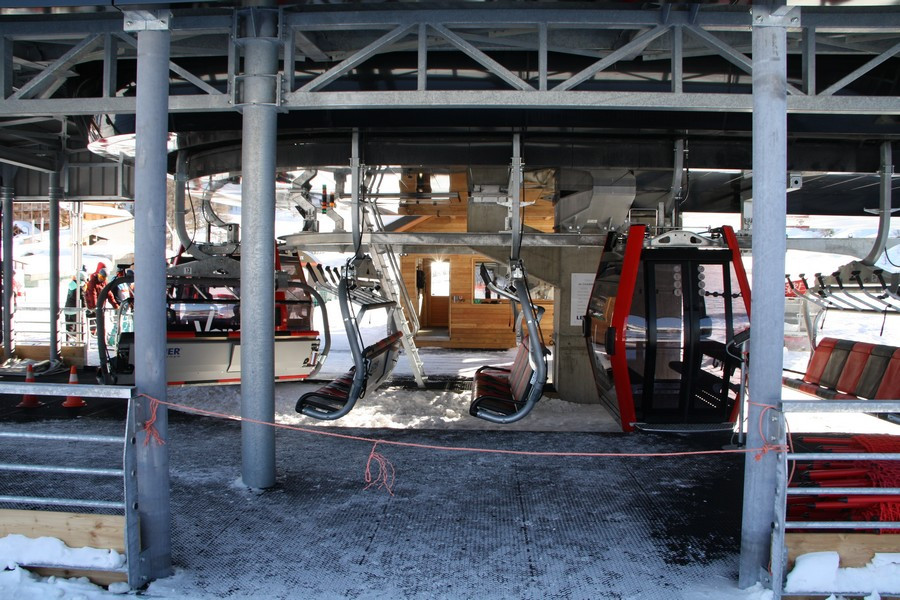

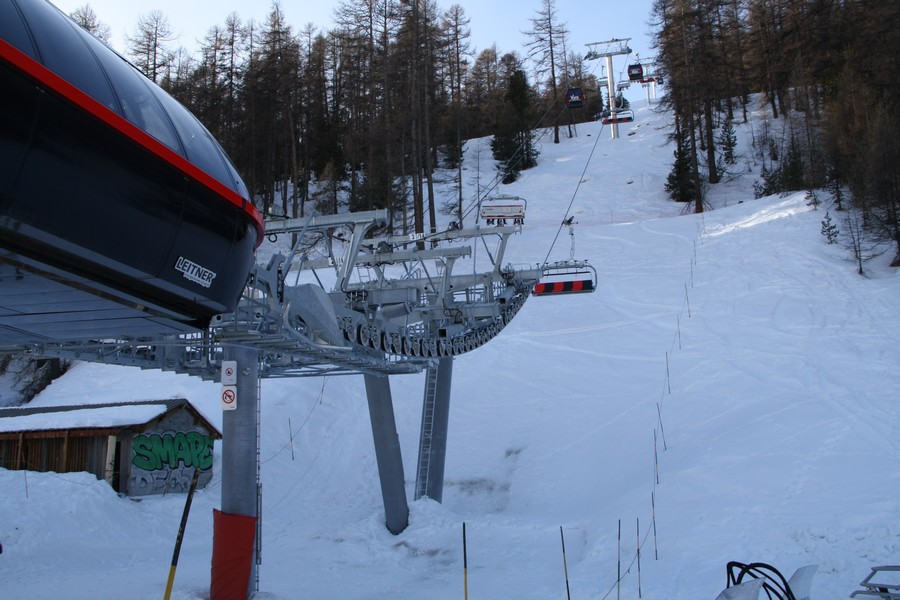

Le départ de l'appareil avec le quai des cabines.
Image IPB

Les quais, couverts pour protéger les usagers lors de mauvaises conditions météorologiques.
Image IPB

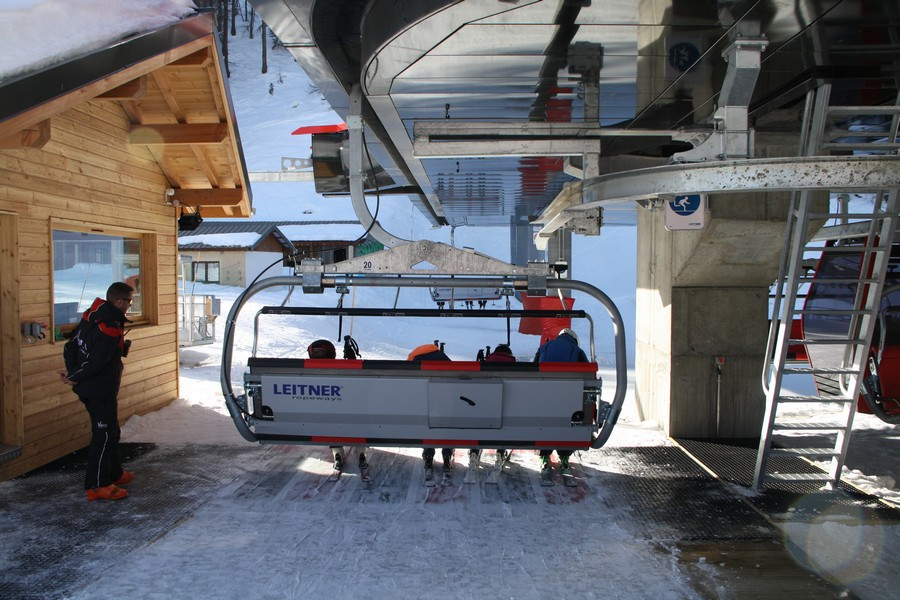

Entrée d'un siège en gare.
Image IPB

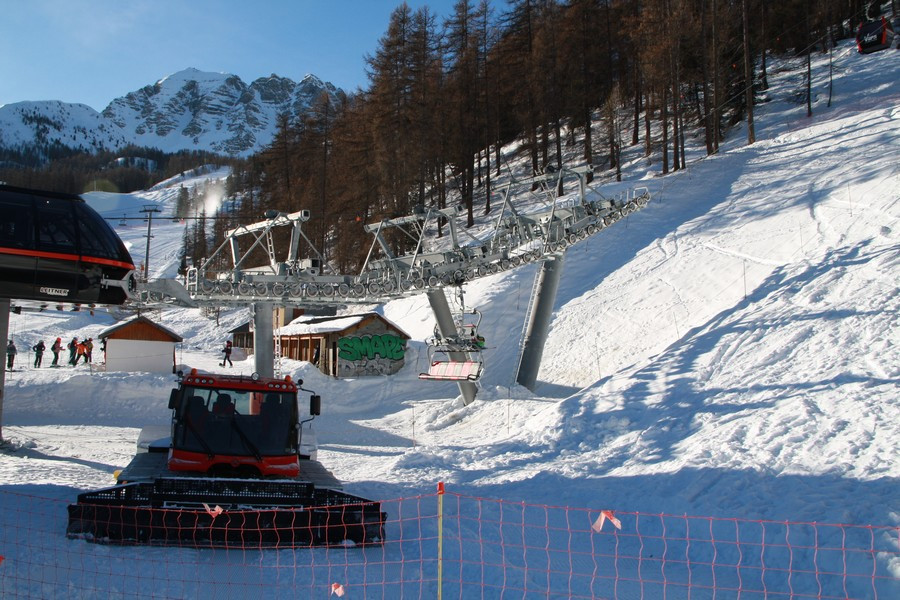

L'arrière de la gare.
Image IPB

Idem.
Image IPB

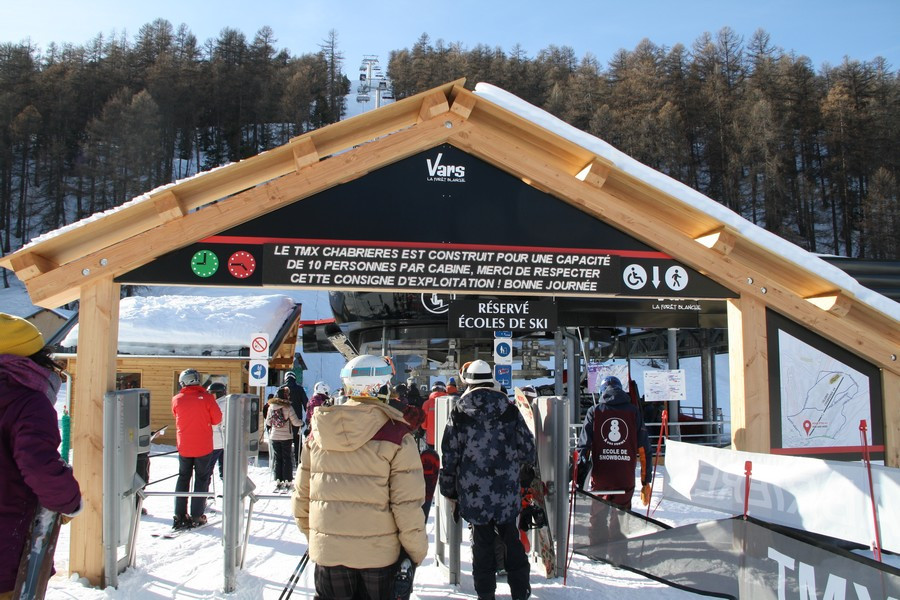

Portique d'entrée, donnant des informations sur le domaine skiable.
Image IPB

Entrée pour accéder à l'embarquement cabine.
Image IPB

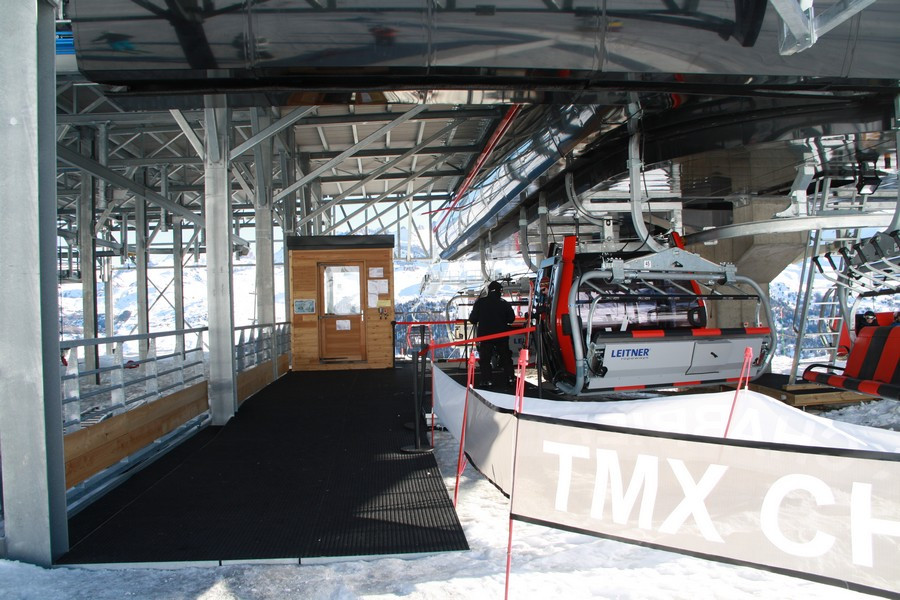

Vue globale du quai.
Image IPB

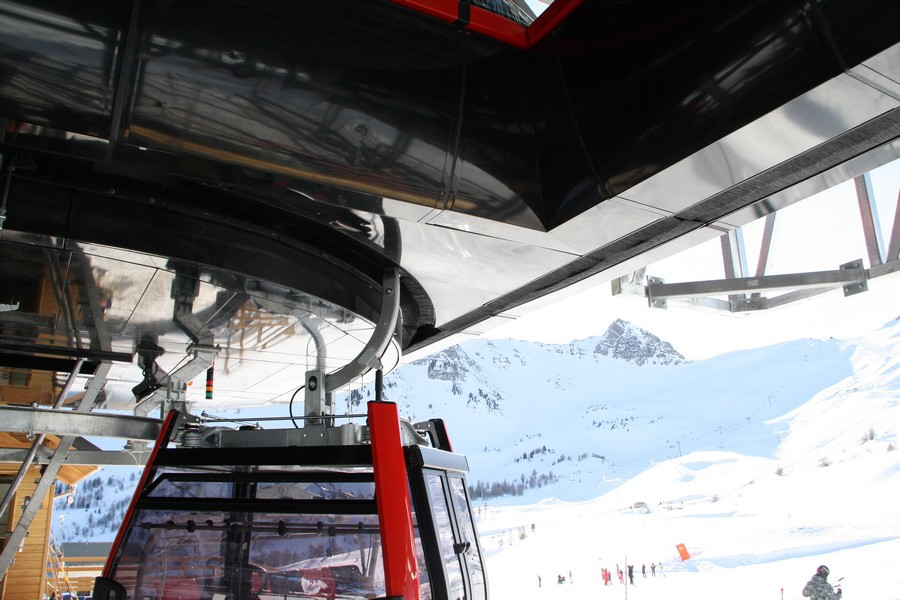

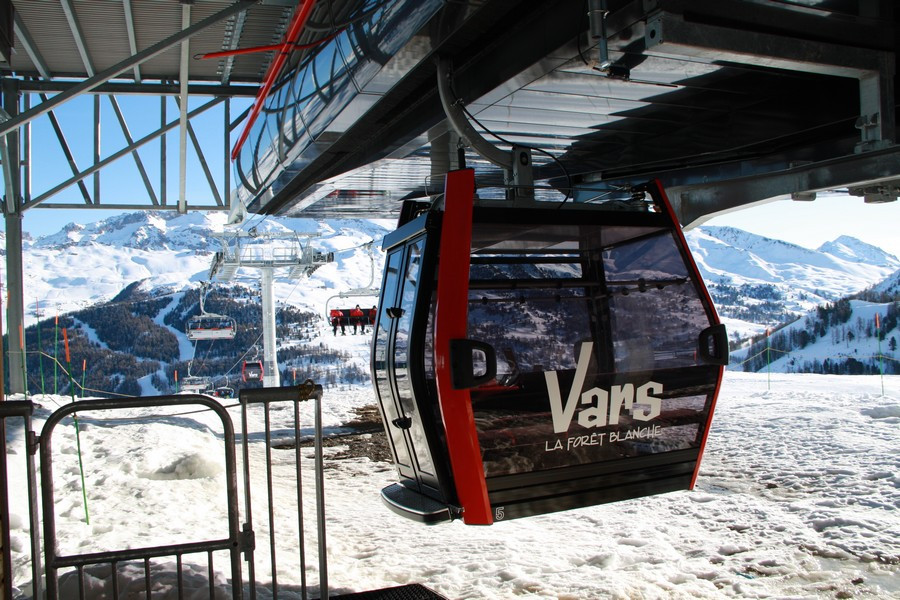

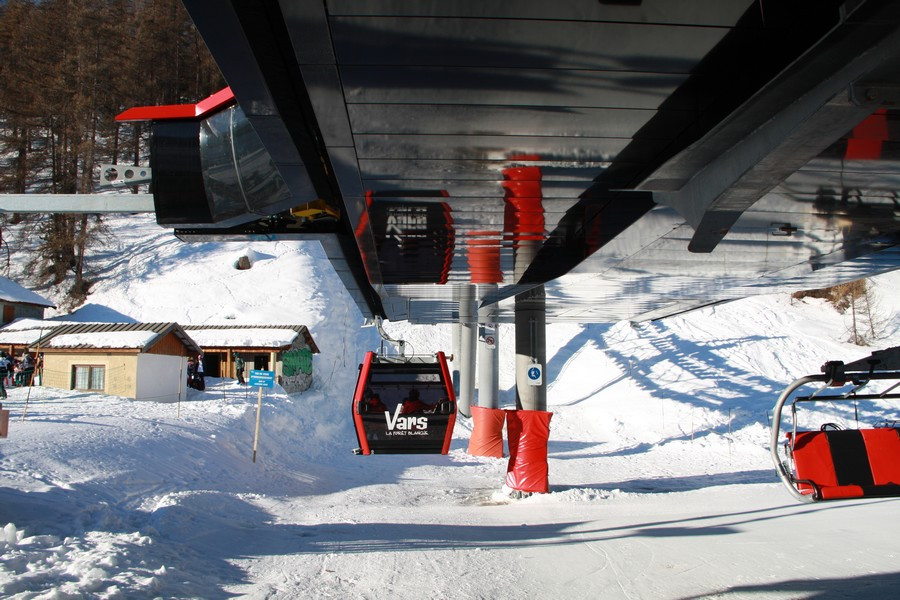

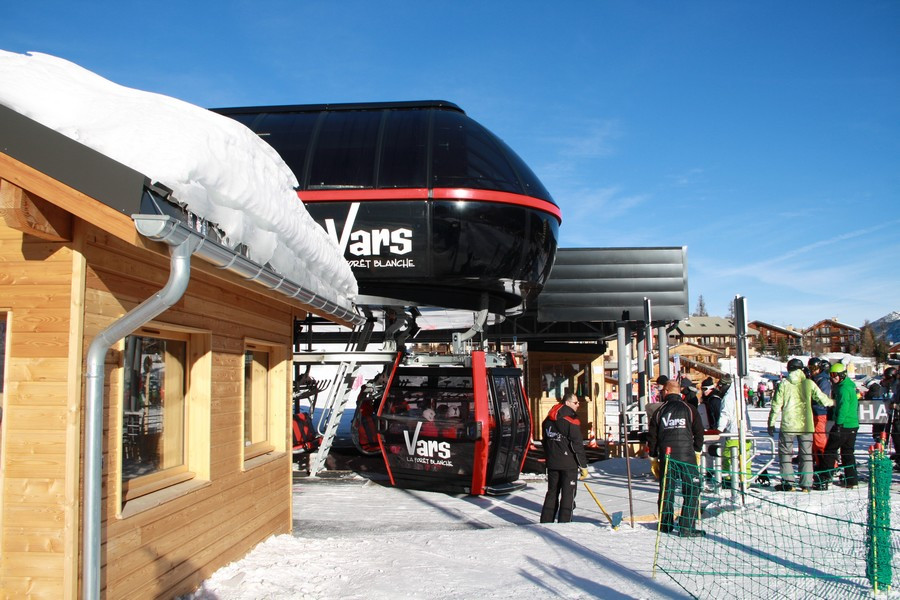

Arrivée d'une cabine.
Image IPB

L'embarquement.
Image IPB

Le contour.
Image IPB

Vue depuis l'embarquement des sièges.
Image IPB

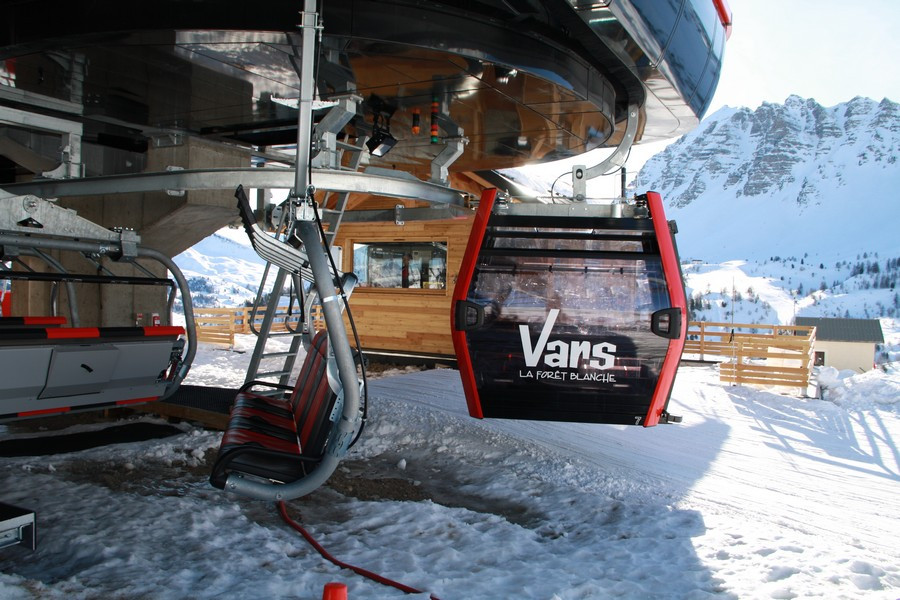

Cabine dans le contour.
Image IPB

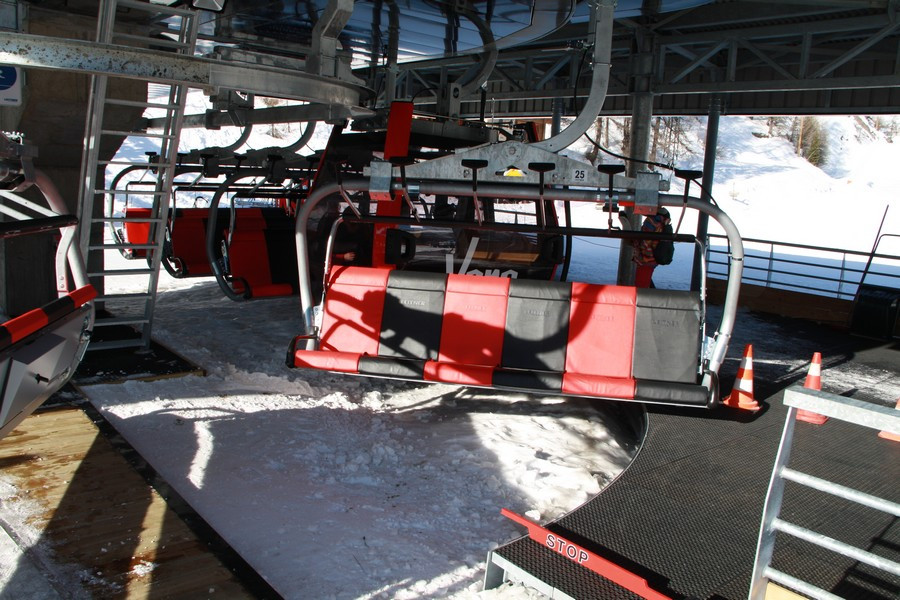

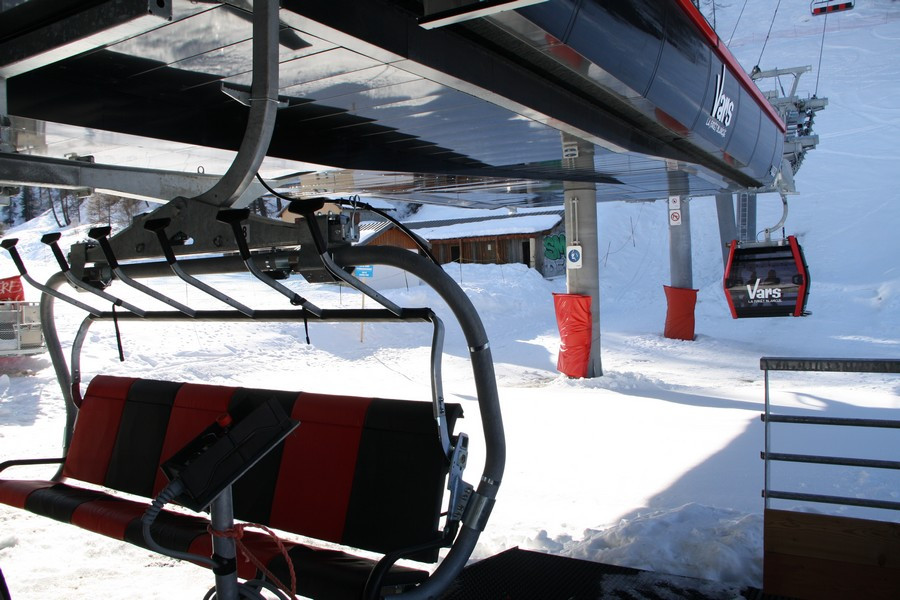

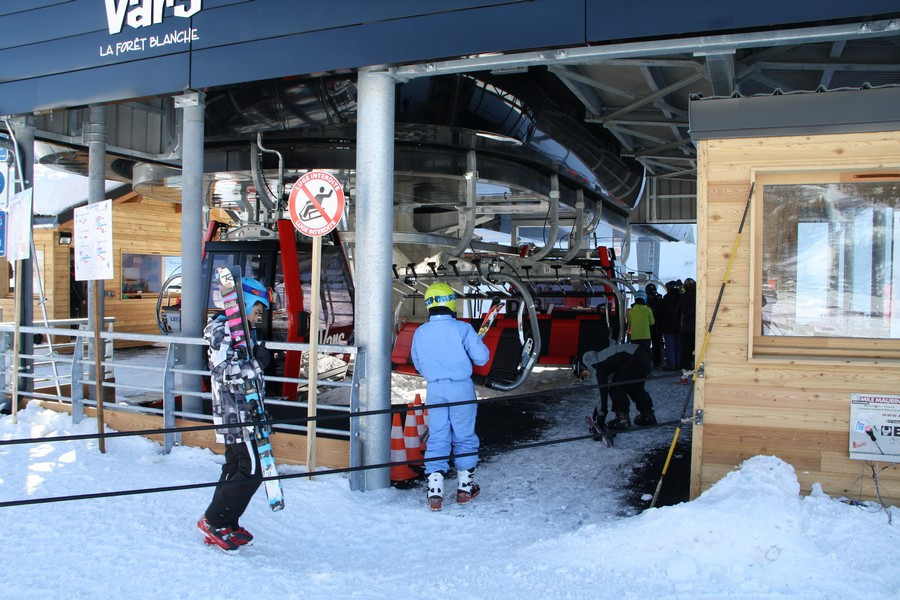

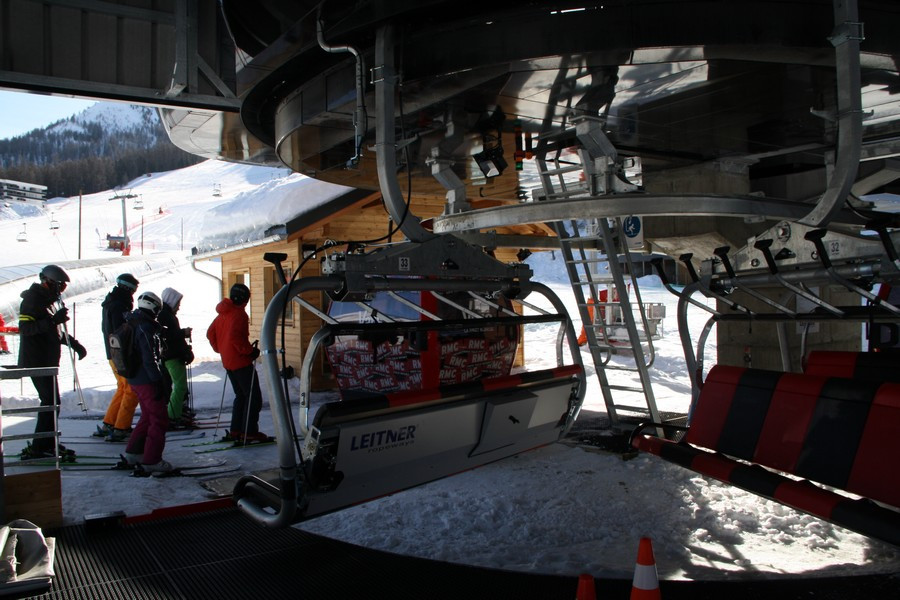

Embarquement côté sièges.
Image IPB

Idem.
Image IPB

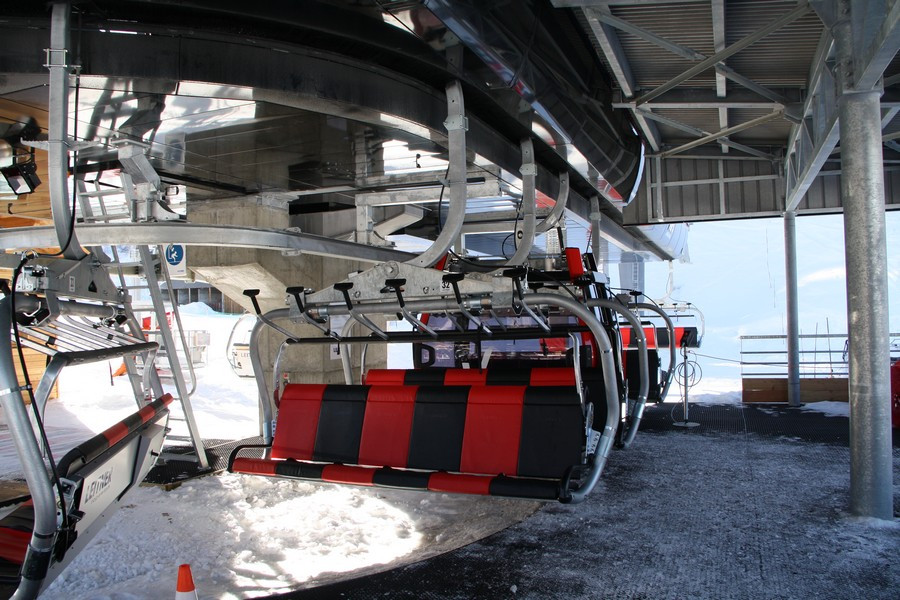

Siège dans le contour.
Image IPB

Embarquement.
Image IPB

Prêt au départ !
Image IPB

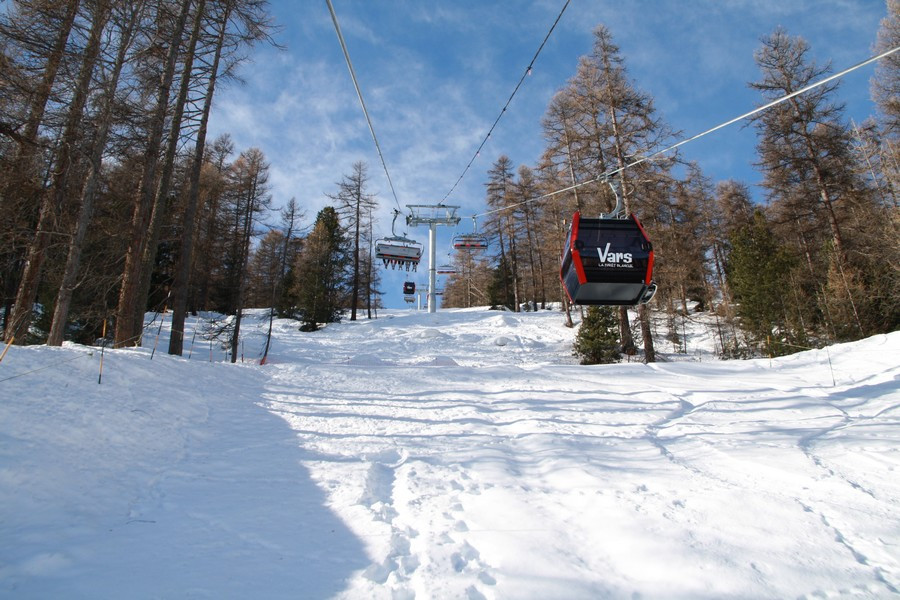

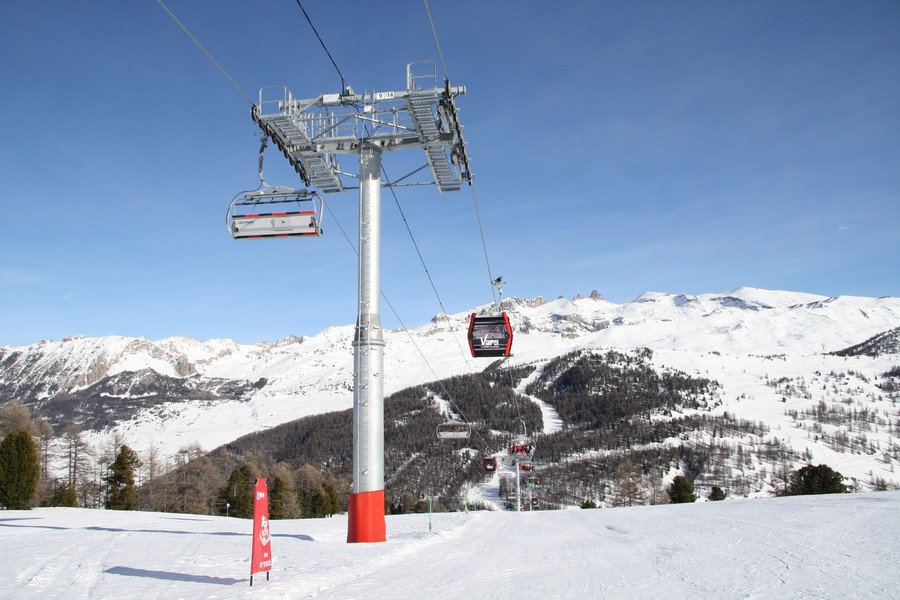

Ligne

Longue d'environ 1327m, la ligne franchit un dénivelé de 352,90m. Pour sortir du décaissement où se trouve la gare, les véhicules se lancent dans une pente à 76,87% jusqu'au P4. Ensuite, la ligne grimpe légèrement entre les P4 et P6 afin de rejoindre un plateau. Du P6 aux doubles pylônes P10 & P11, la ligne est constante et très peu pentue. La portée P11 - P12 marque le dernier franchissement important. Puis la ligne monte peu jusqu'au P14 avant d'arriver en gare amont.

Il est à noter que Leitner a installé à deux reprises des pylônes dits "en V". Cette tendance se retrouve sur de nombreux appareils Leitner récent tels que le TSD6 des Arcellins à Val Cenis ou encore le TSD6 de la Sandonière à Valmeinier.

Sortie du décaissement.
Image IPB

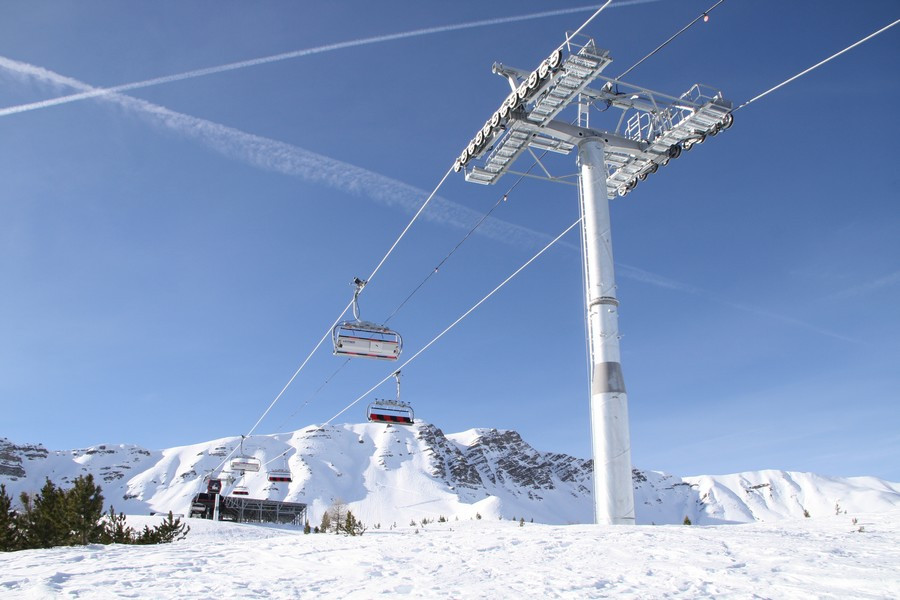

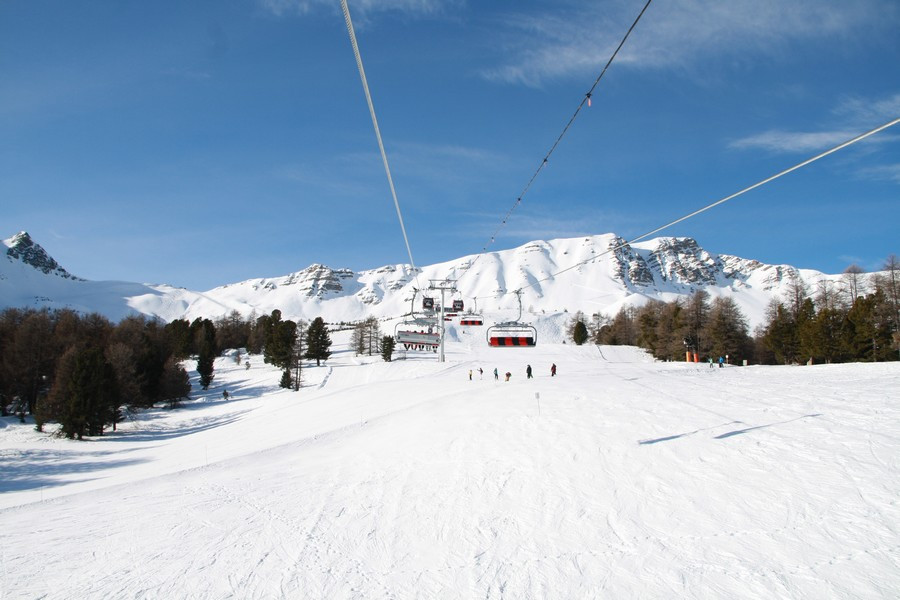

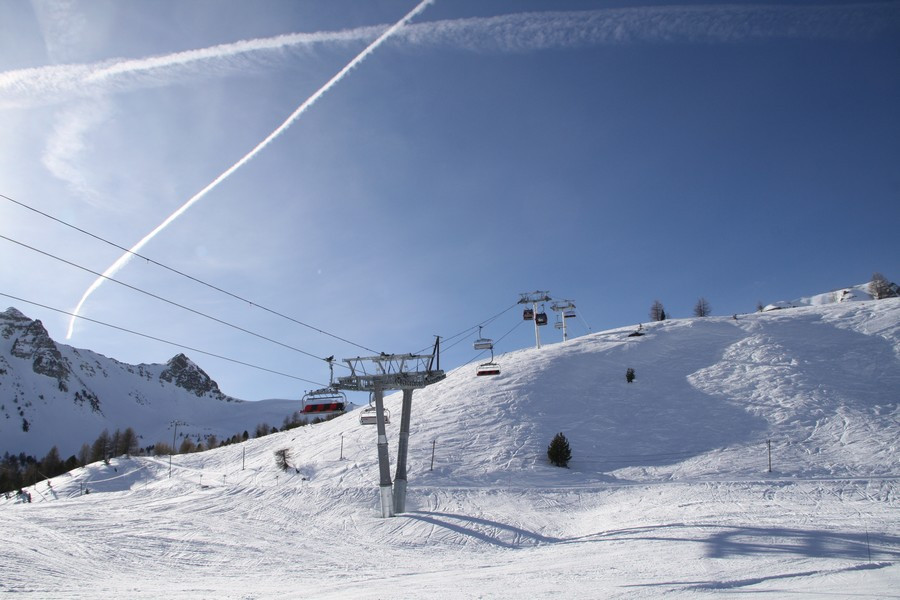

P1 avec les P2 & P3 en fond.
Image IPB

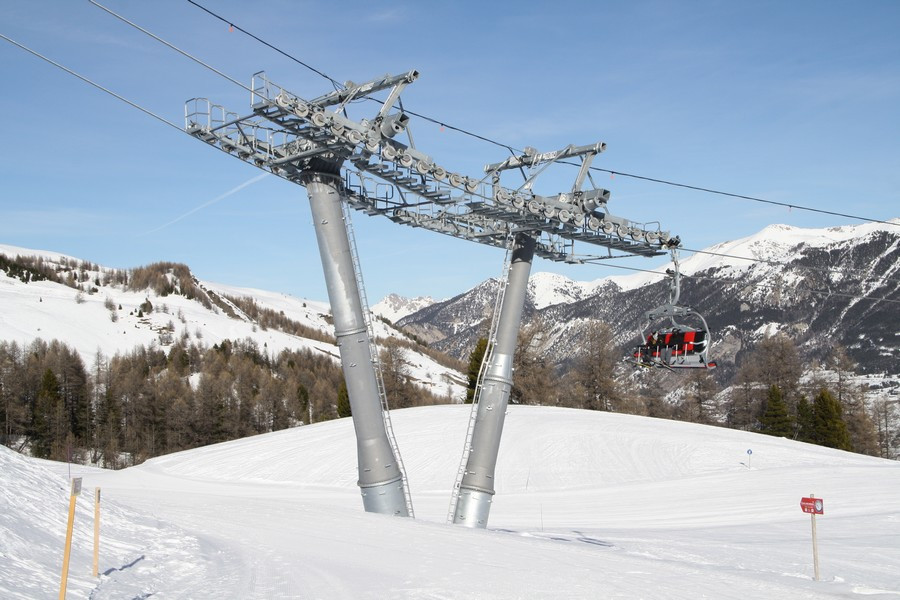

Les trois premiers pylônes. Vous remarquerez la disposition en V des P2 et P3.
Image IPB

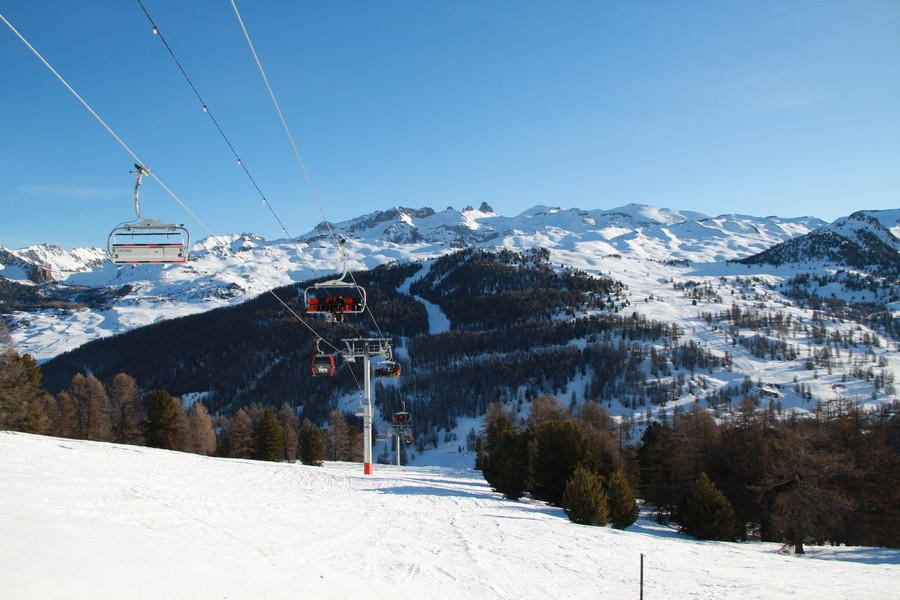

Portée P3-P4, assez raide.
Image IPB

P4.`
Image IPB

Portée P4-P5.
Image IPB

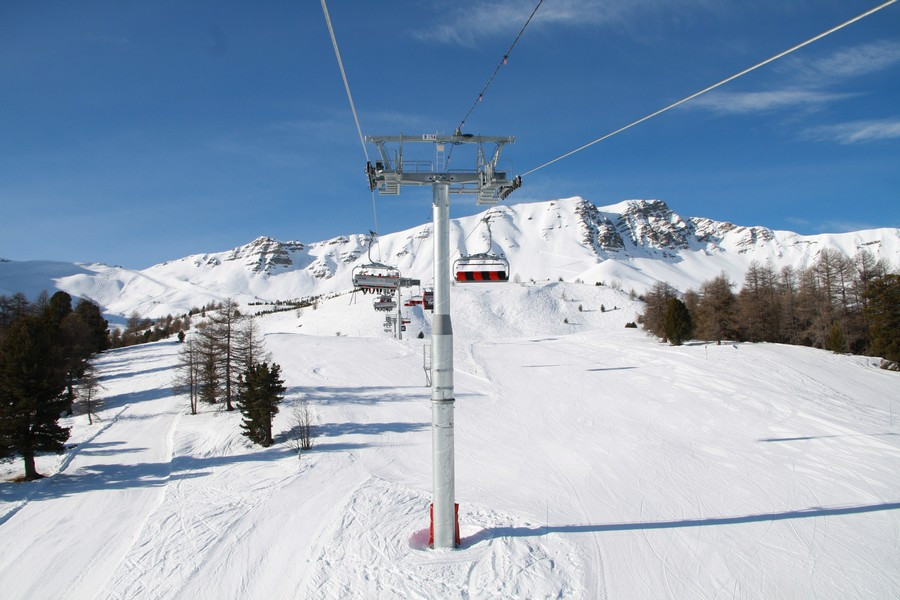

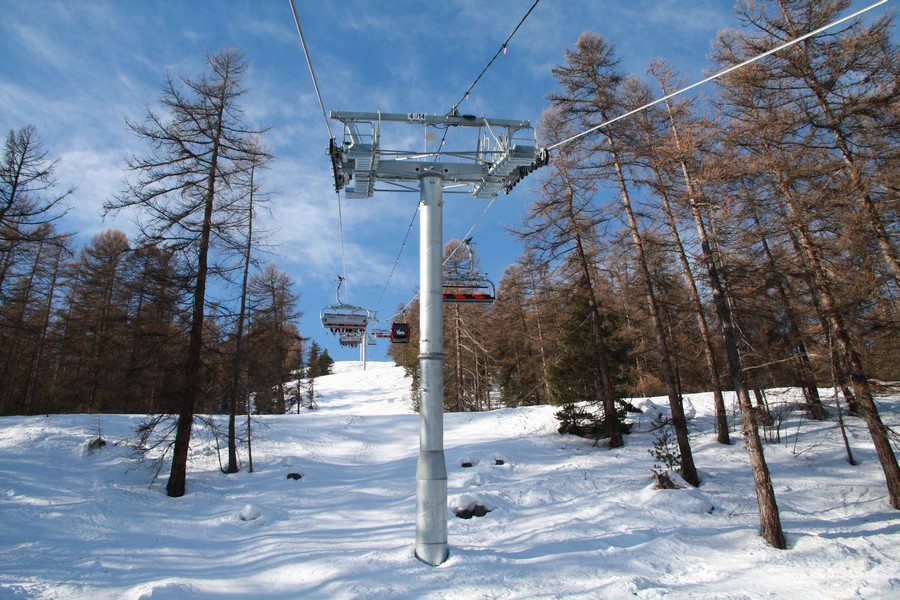

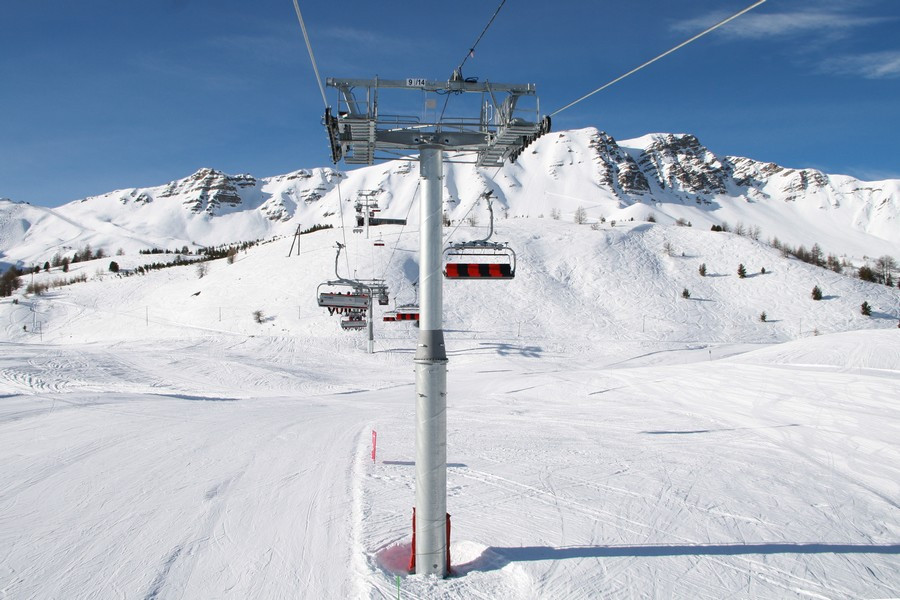

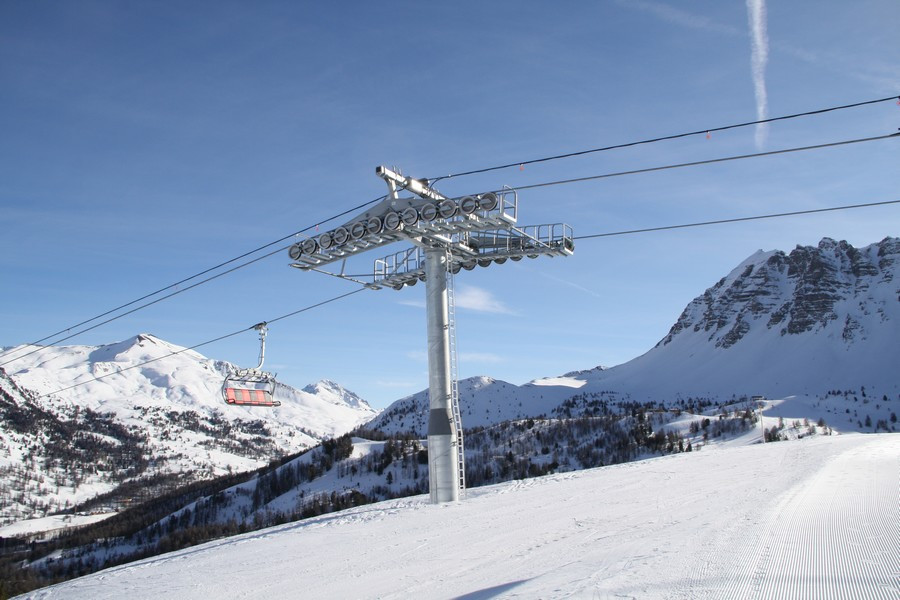

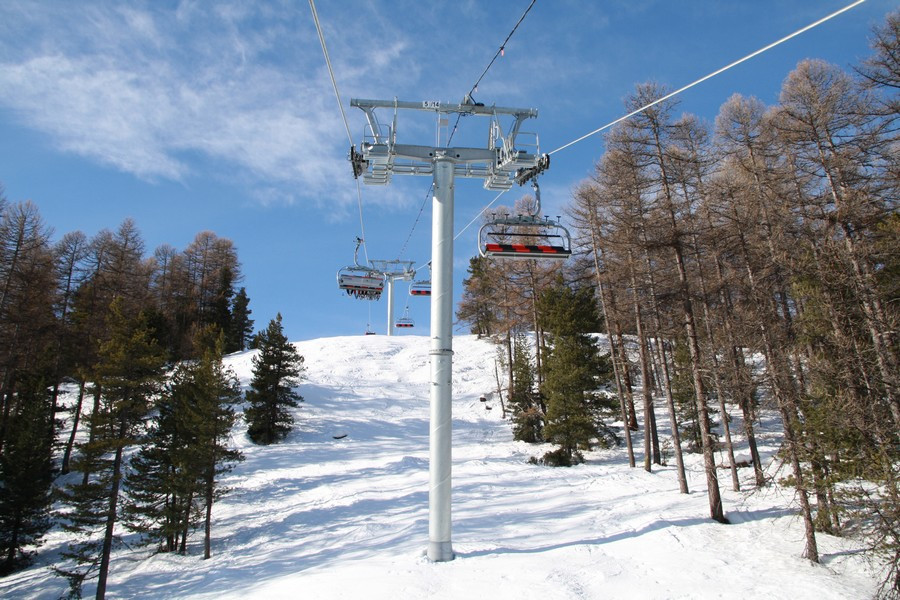

P5.
Image IPB

P6.
Image IPB

P7.
Image IPB

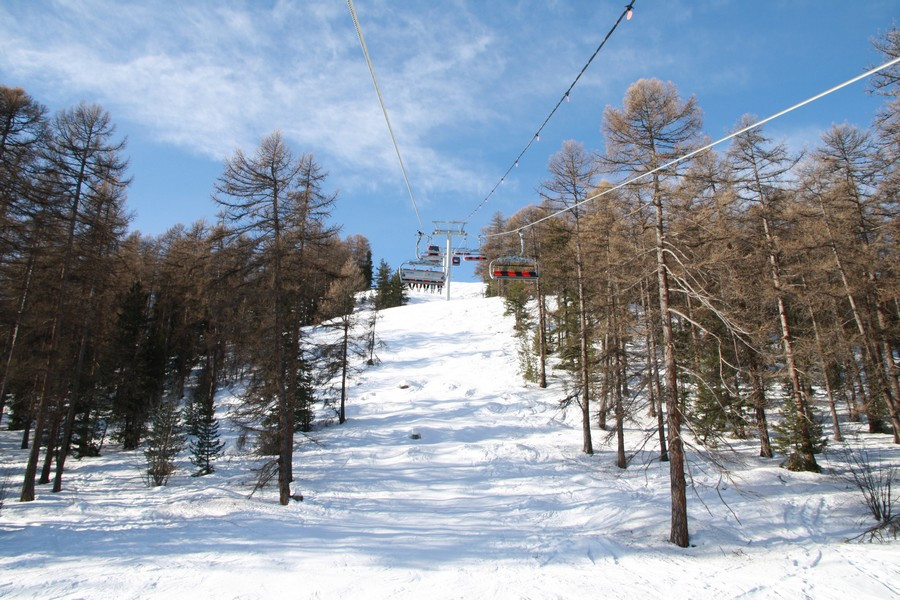

Portée P7-P8.
Image IPB

P8.
Image IPB

P9.
Image IPB

P10 & P11.
Image IPB

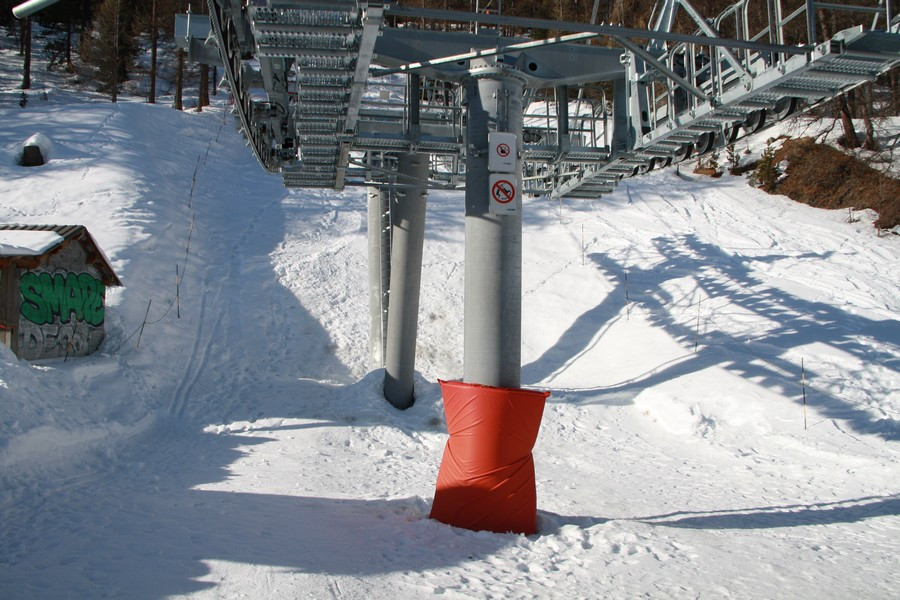

P10 & P11 vus depuis le sol.
Image IPB

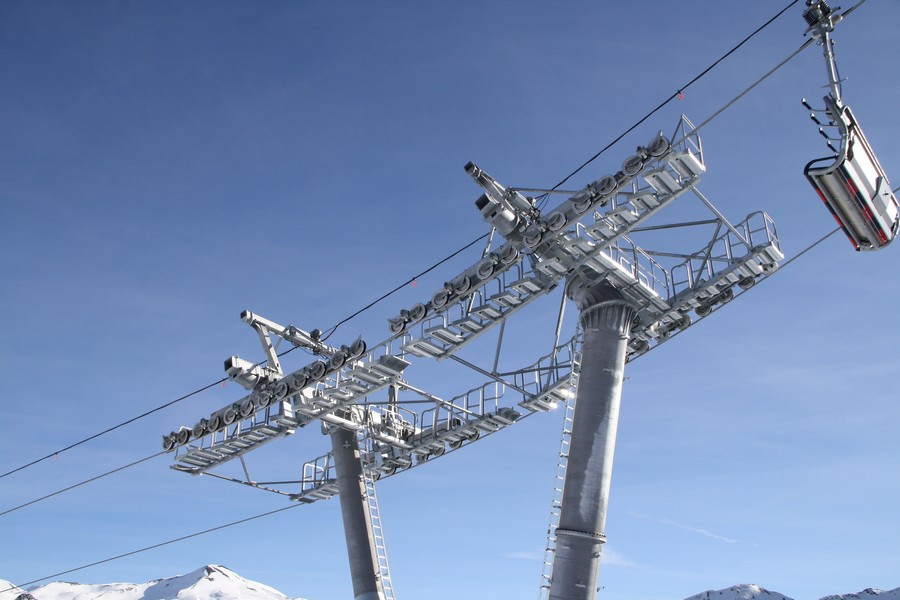

Détail des têtes.
Image IPB

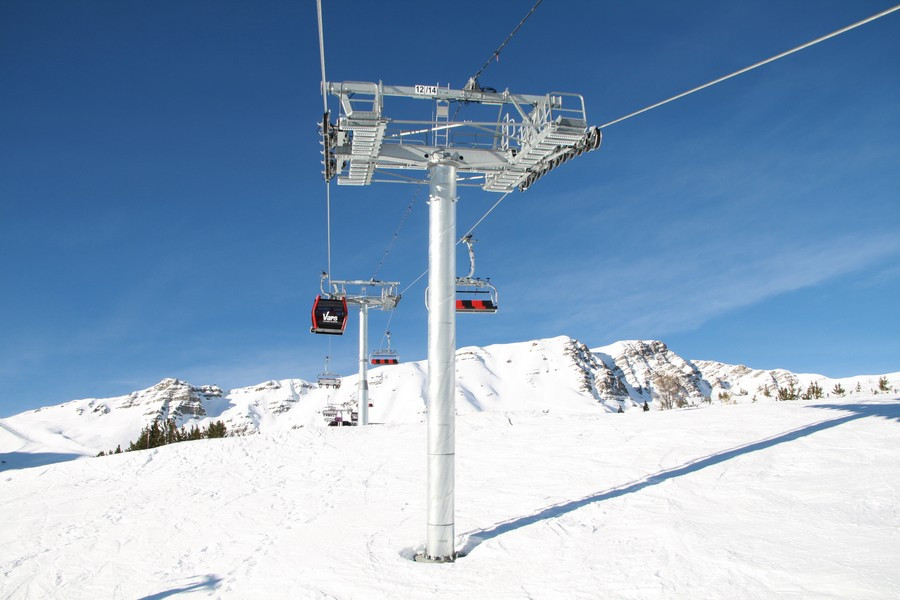

P12.
Image IPB

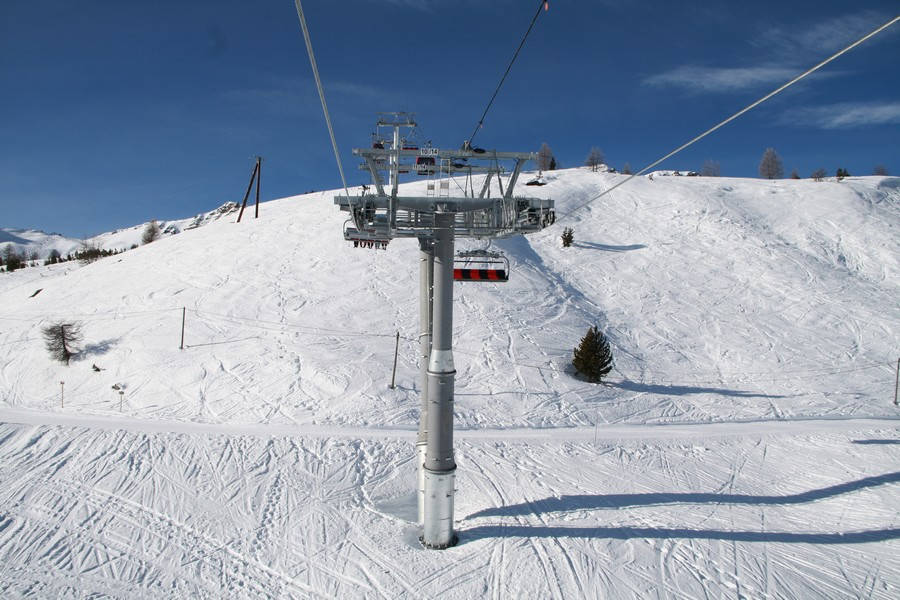

P13.
Image IPB

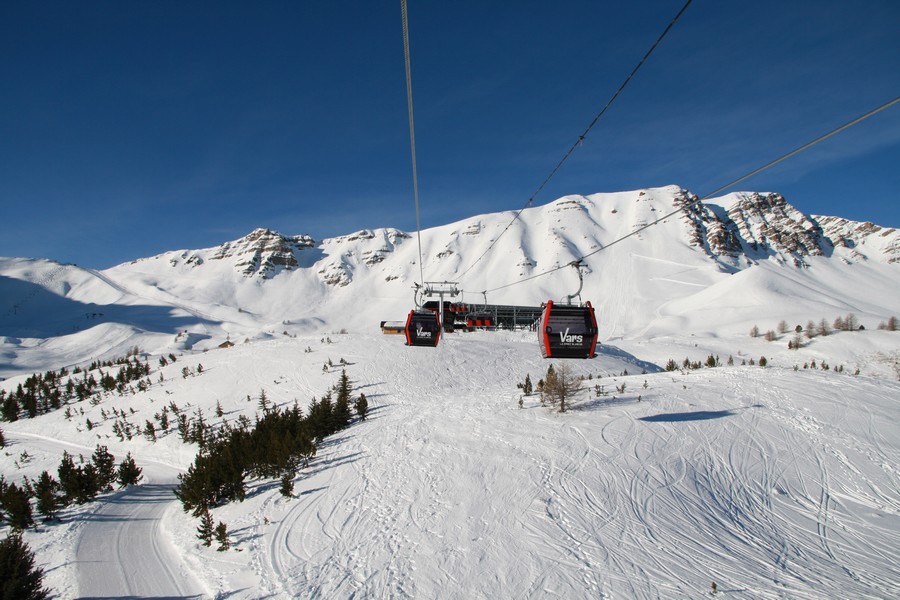

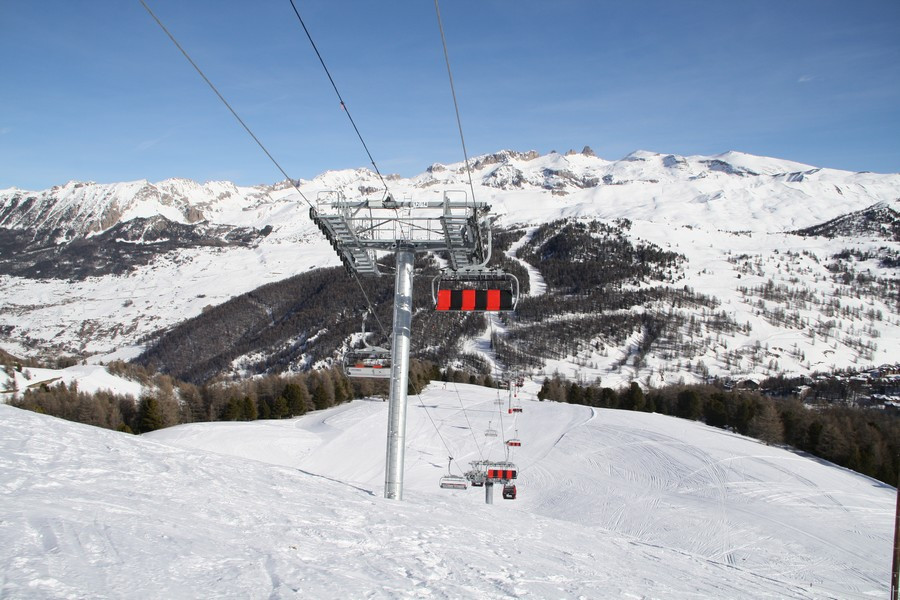

Portée P13-P14.
Image IPB

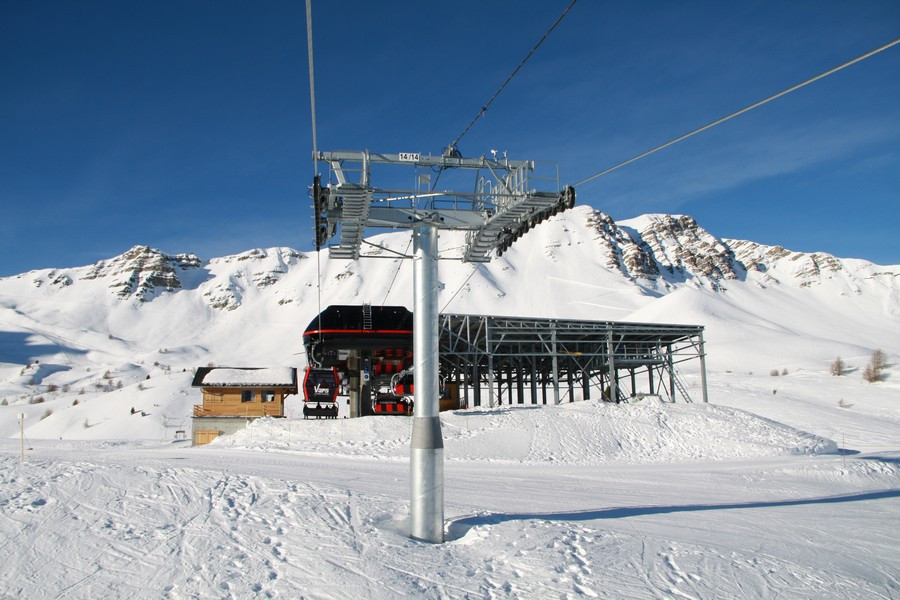

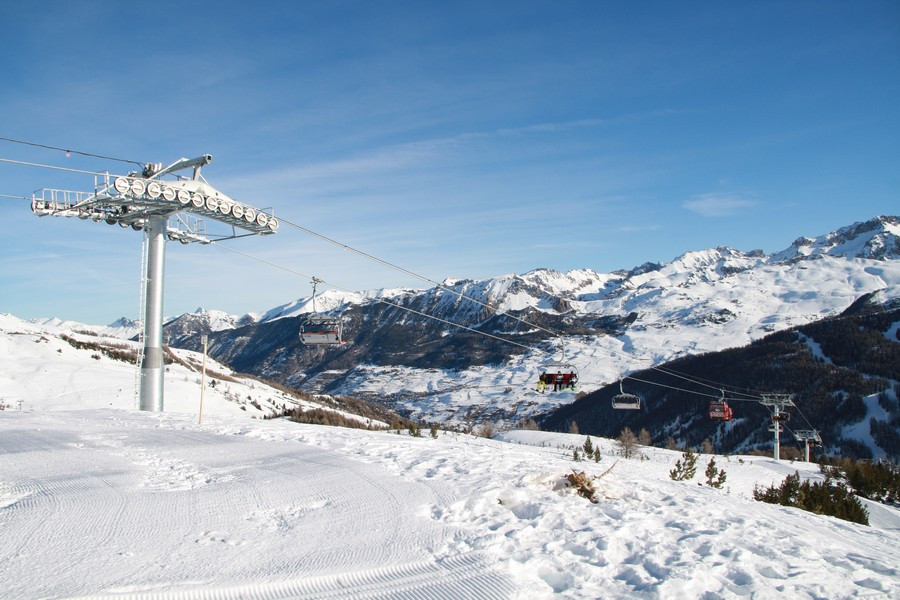

P14.
Image IPB

Vu depuis le sol.
Image IPB

Fin de la ligne.
Image IPB

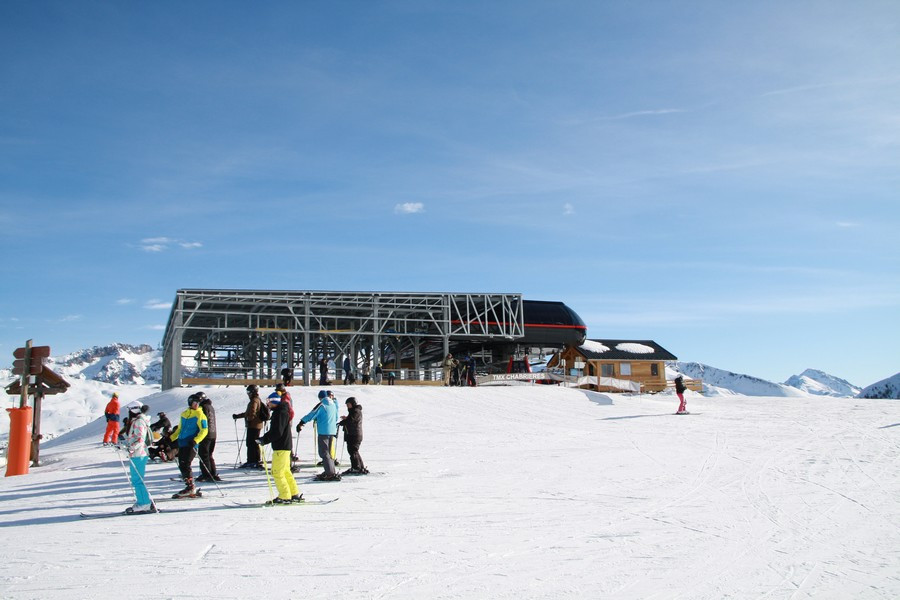

Gare amont

La gare amont est installée en lieu et place de celle de l'ancienne télécabine. Elle aborde la même esthétique que la gare de départ. C'est ici que se trouve le moteur de type DirectDrive mais aussi le garage semi ouvert de l'installation, construit sur le côté de la gare. Cette structure permet par la même occasion de protéger le quai des cabines.
Étant donné l'exposition importante au soleil, des panneaux photovoltaïques (20 au total) ont été intégrés dans les vitrages de la gare du côté du chalet d'exploitation. Ils sont imperceptibles si l'on ne fait pas attention.

Tout comme la gare aval, la structure a été allongée, nécessitant ici aussi la mise en œuvre d'un plus gros pilier de soutien. Cette longue gare permet de faciliter grandement le débarquement des skieurs :
- Côté sièges, ces derniers décélèrent puis évoluent quelques secondes dans une zone durant laquelle les gardes corps se déverrouillent. Les usagers peuvent alors les relever et disposent ensuite d'un laps de temps pour se positionner afin de débarquer. Les skis finissent par toucher la plateforme de débarquement et les skieurs peuvent alors se lever.
- Côté cabines, une fois le débarquement des sièges terminés, les véhicules entrent dans le contour et décélèrent fortement au niveau de la moitié de ce dernier. Les sièges et les cabines continuent leur cheminement à très faible vitesse jusqu'à atteindre le quai des cabines, où celles-ci s'ouvrent alors. Cette petite particularité permet aux usagers de se préparer au débarquement sans être déstabilisés.

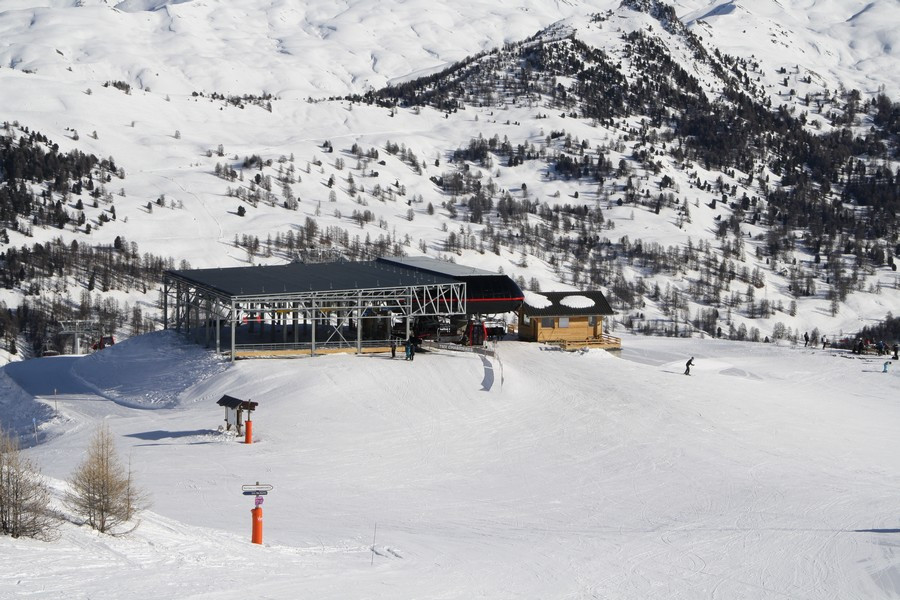

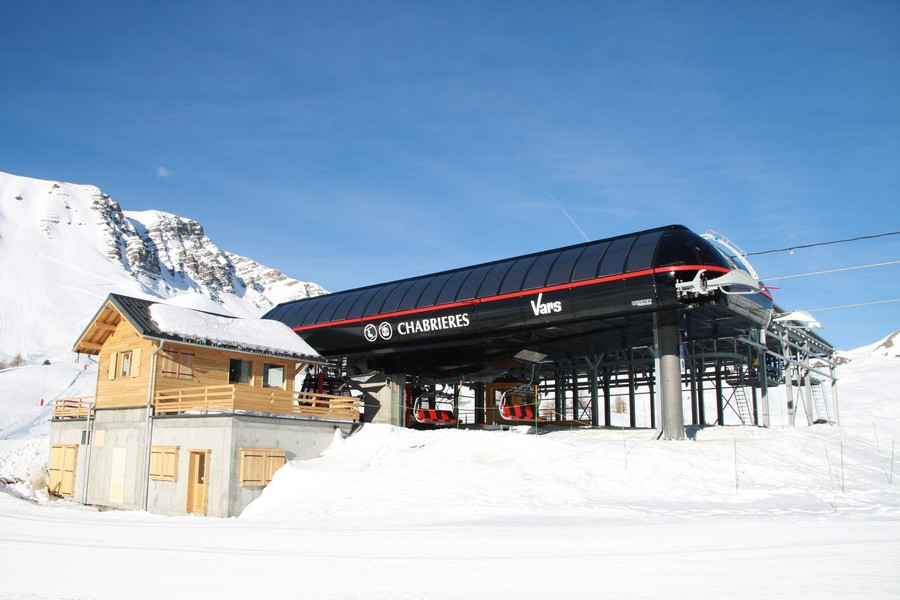

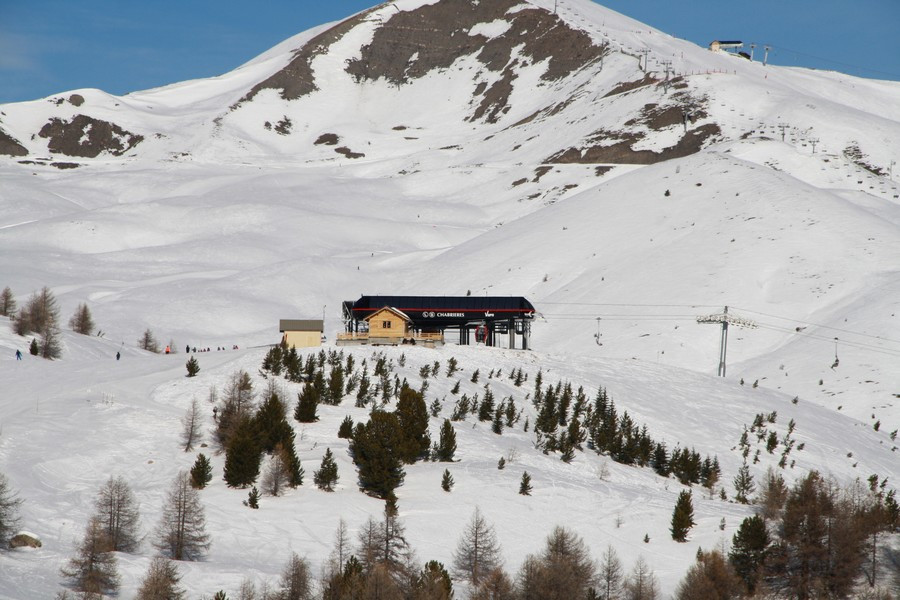

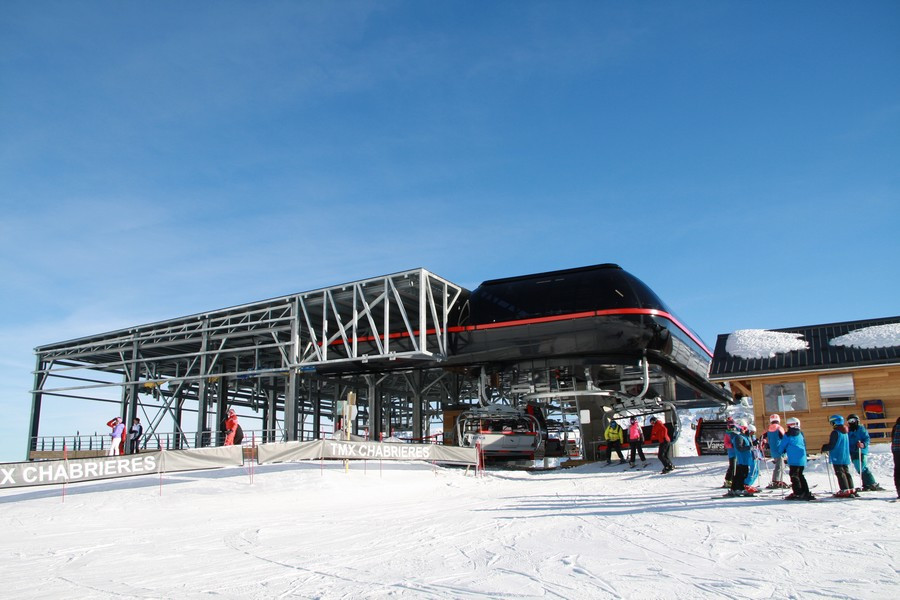

Vue de loin.
Image IPB

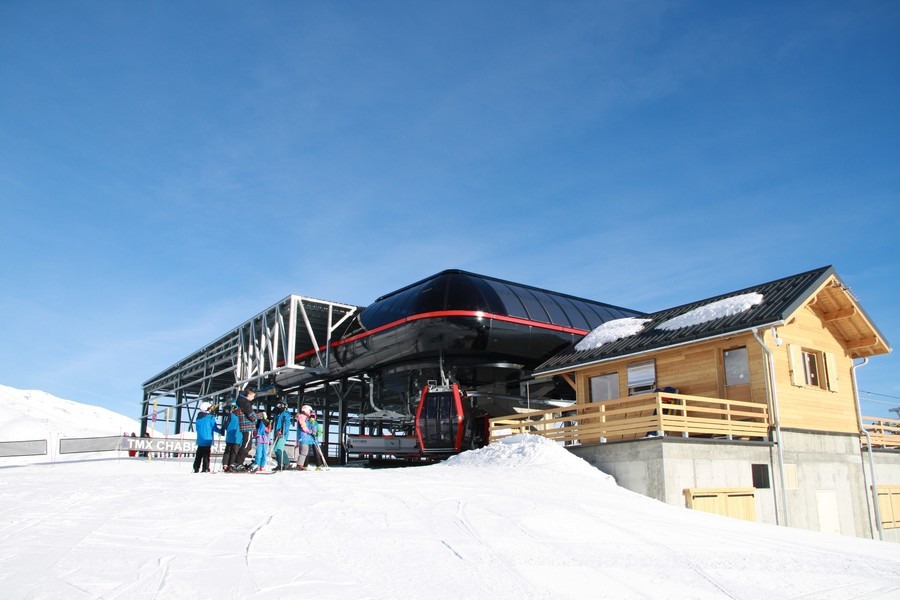

La gare, son garage et l'aire de débarquement.
Image IPB

Vue depuis les pistes desservies par le télésiège Escondus.
Image IPB

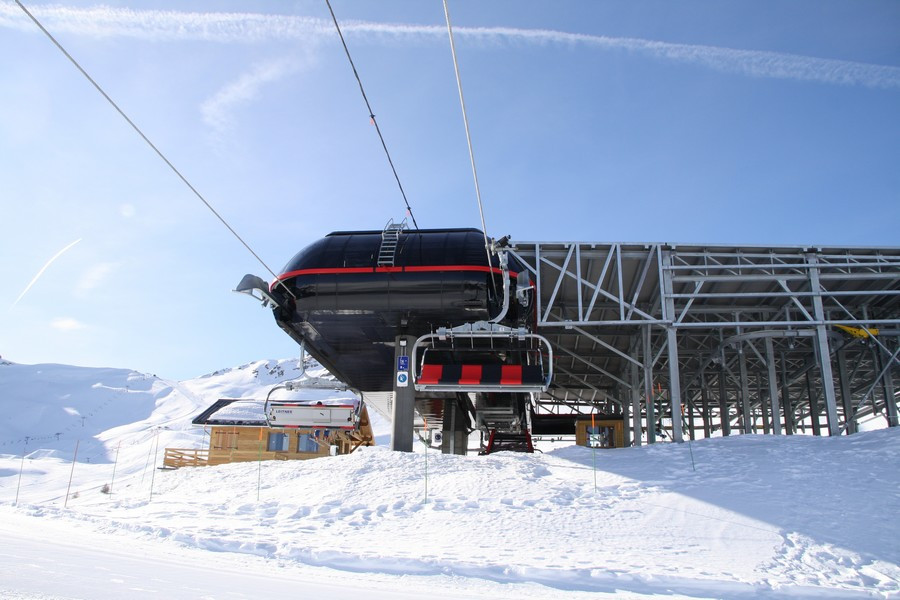

Entrée en gare amont.
Image IPB

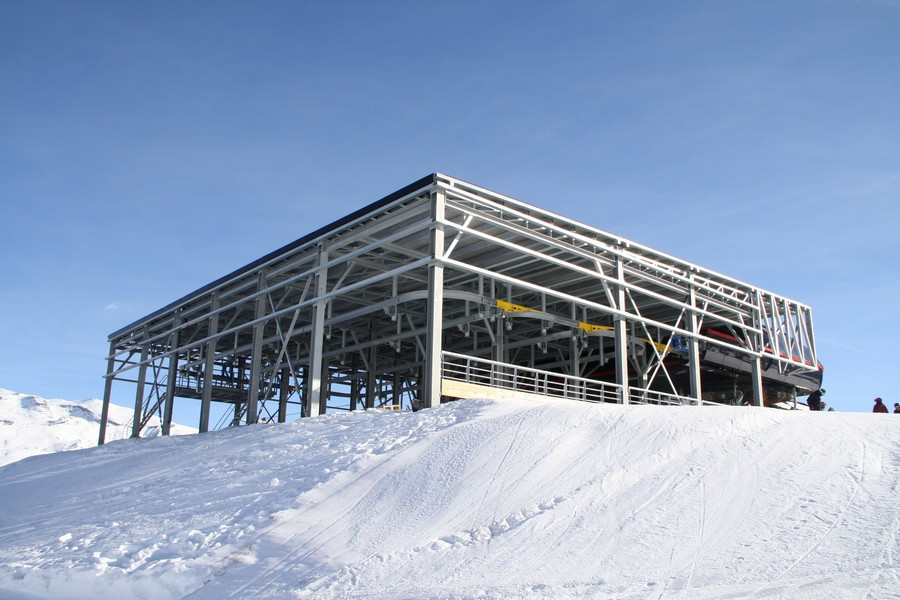

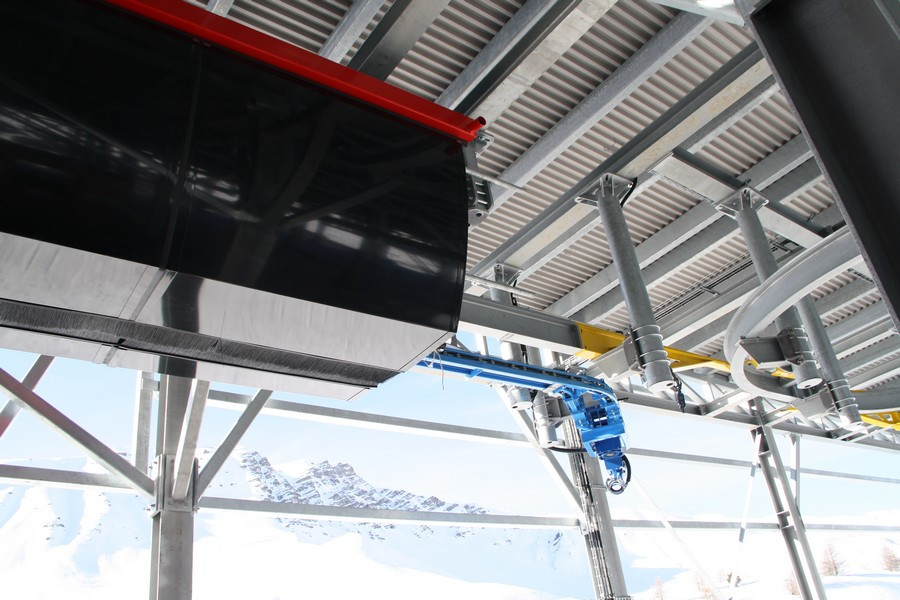

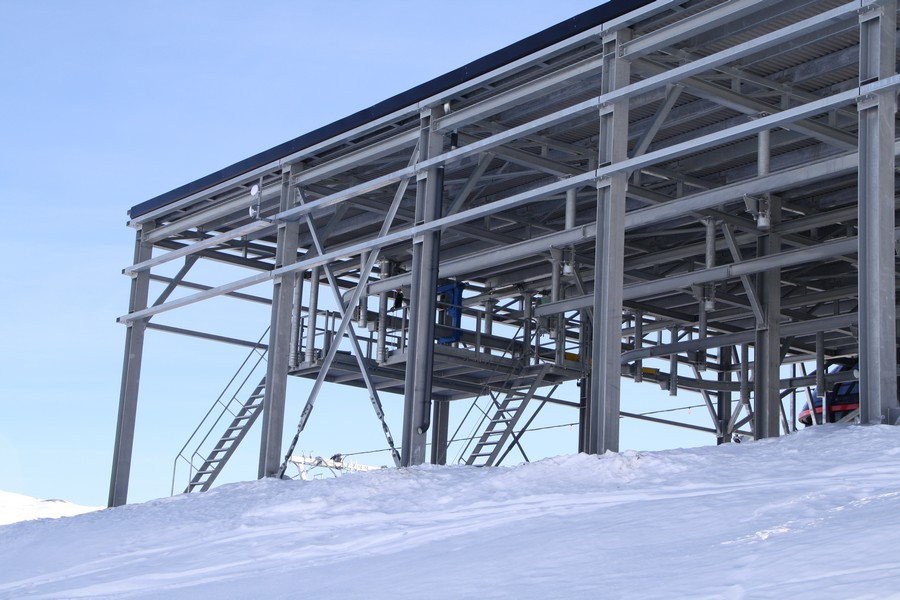

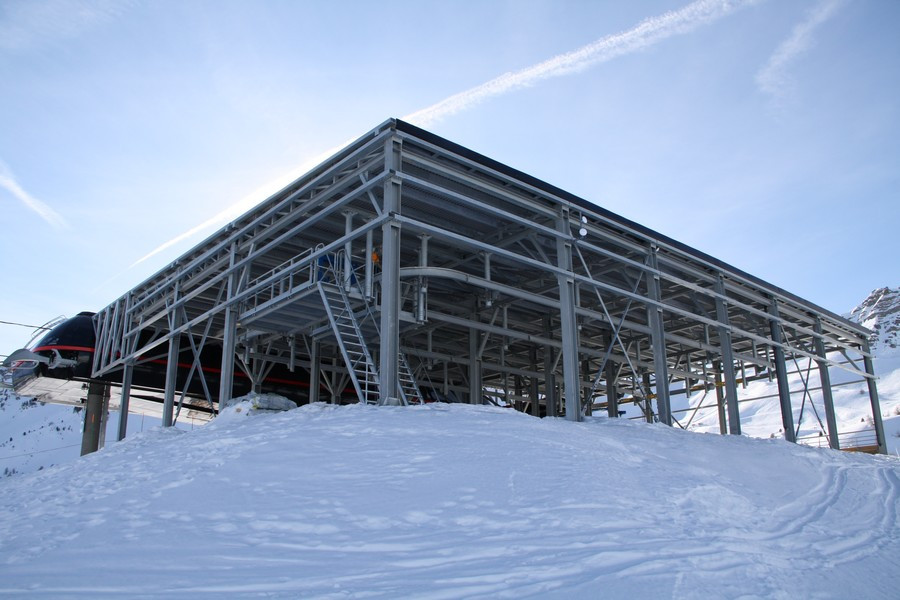

Vue depuis le dessous.
Image IPB

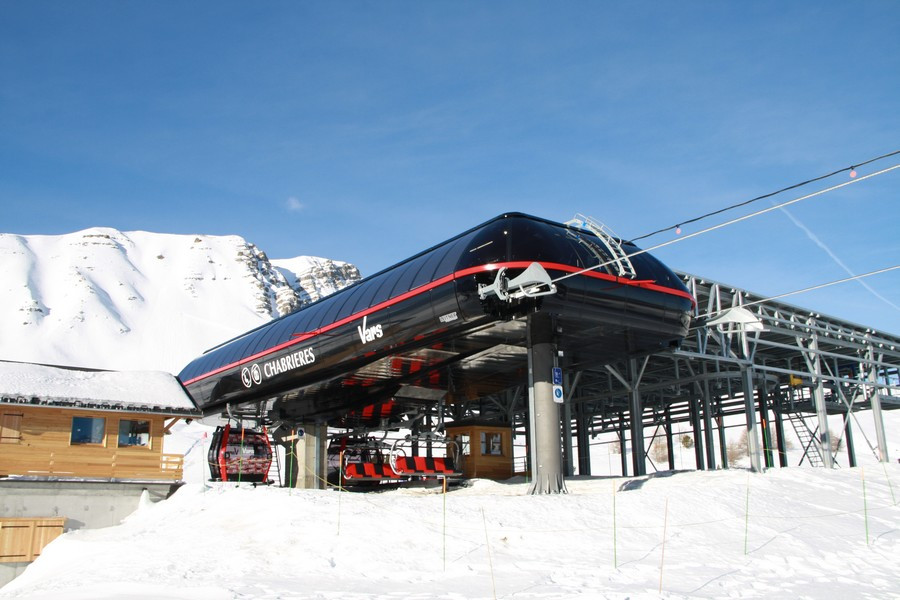

De trois quarts.
Image IPB

De profil, avec les panneaux photovoltaïques visibles à travers les vitres.
Image IPB

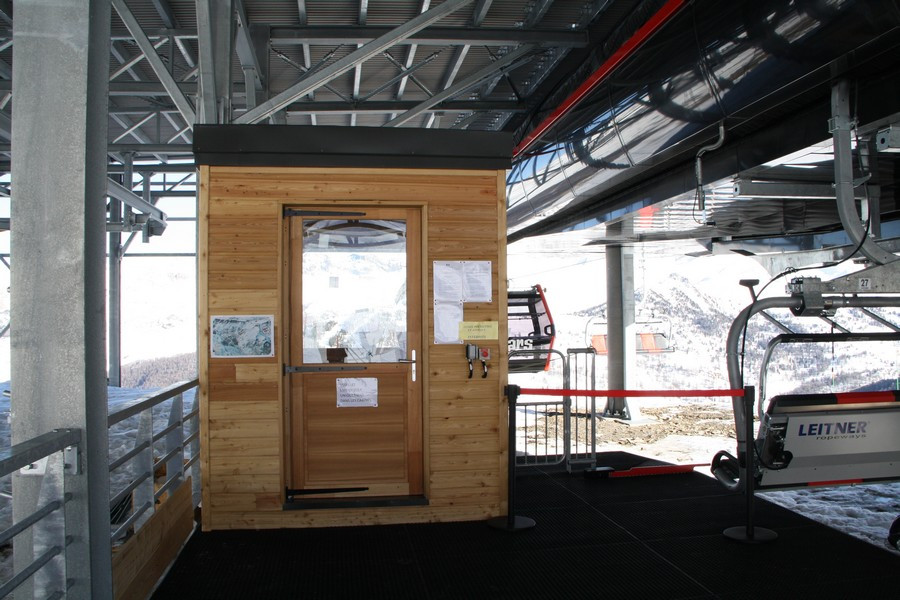

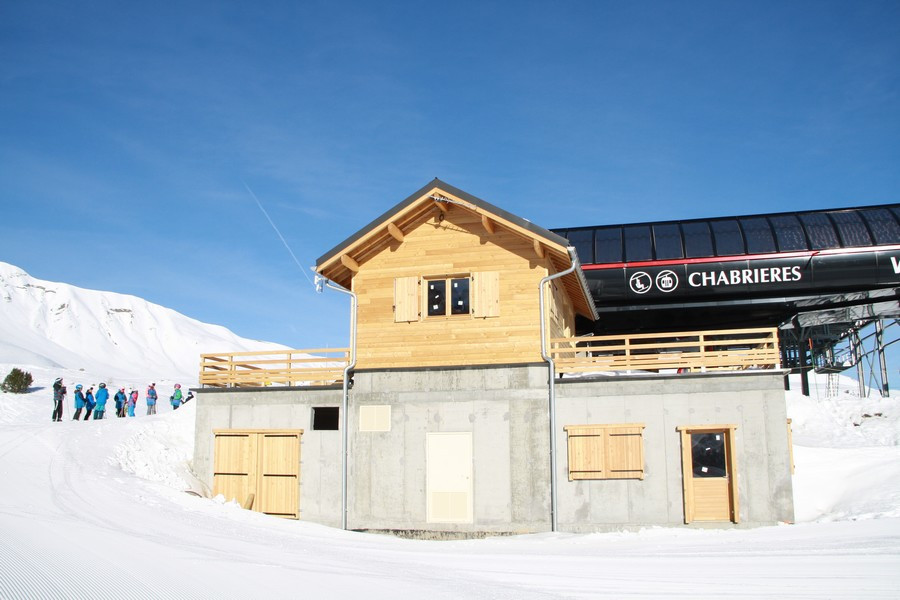

Le chalet de contrôle.
Image IPB

Le débarquement des sièges.
Image IPB

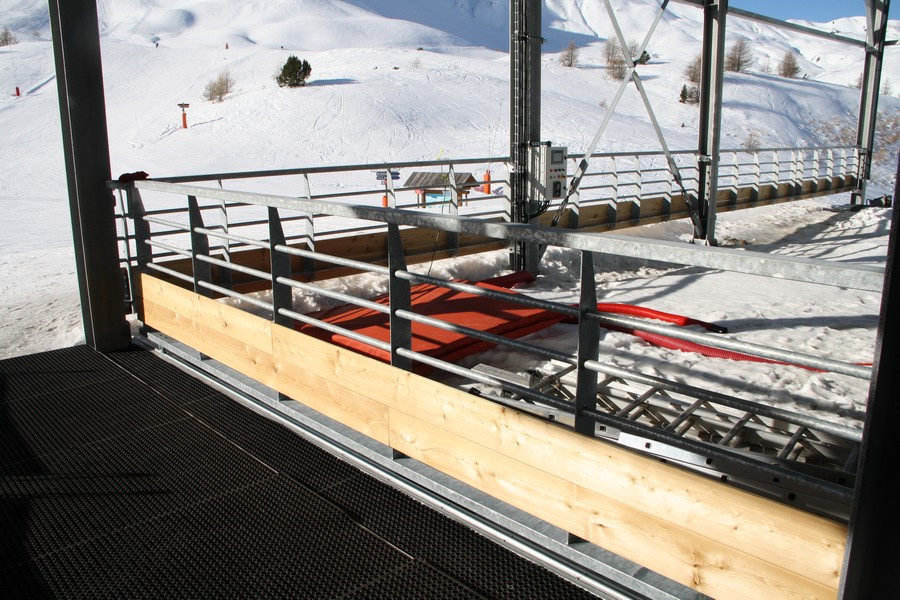

Aire de débarquement.
Image IPB

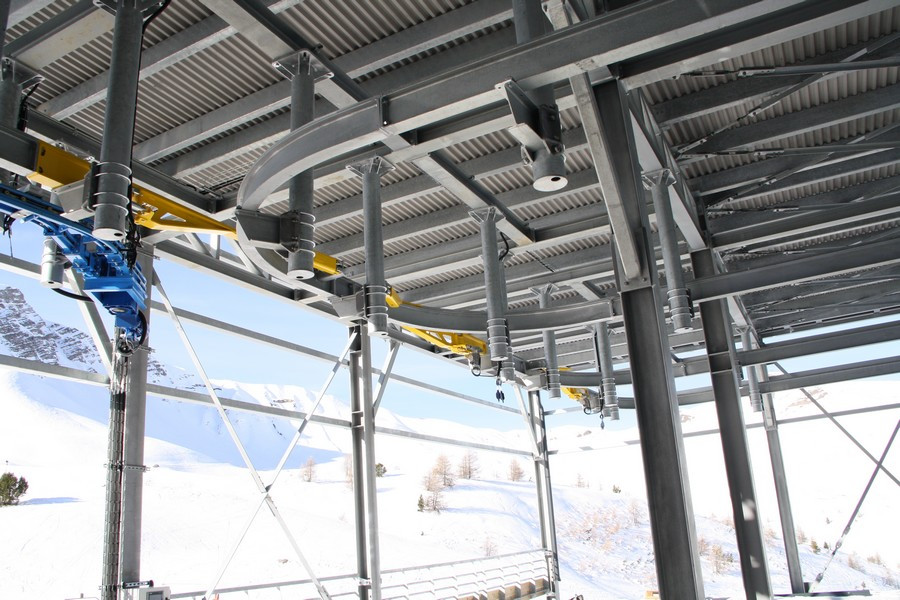

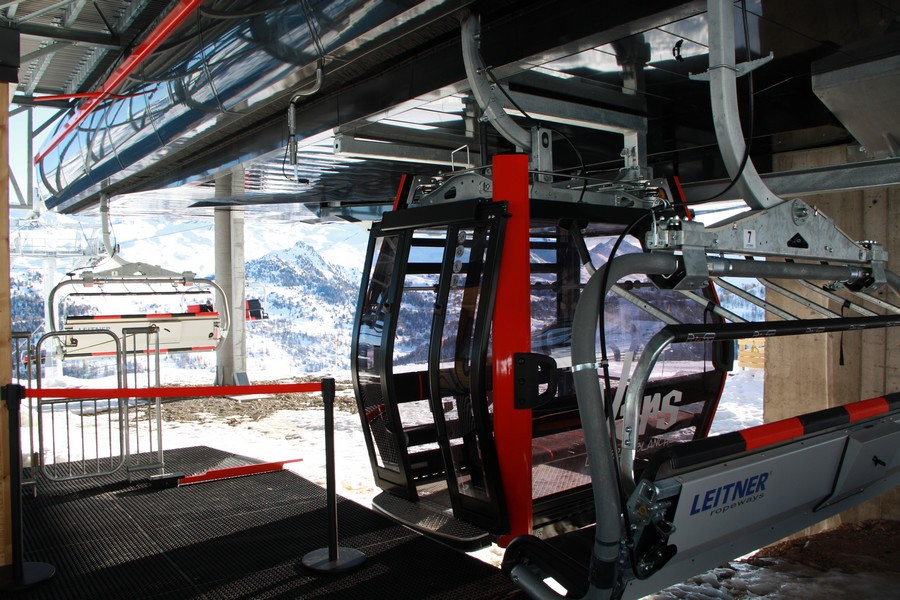

Vue sur le contour avec le débarquement des sièges
Image IPB

Débarquement côté cabines.
Image IPB

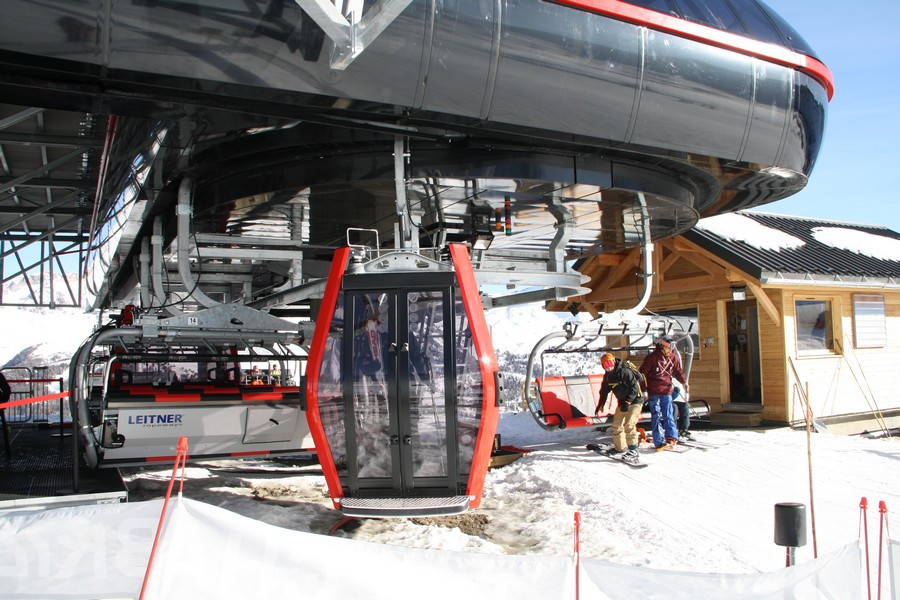

Arrivée d'une cabine à quai.
Image IPB

Débarquement.
Image IPB

Cabine à quai.
Image IPB

Fin de quai.
Image IPB

Accélération d'une cabine.
Image IPB

Vigie de surveillance du quai des cabines.
Image IPB




Véhicules et pinces

Les véhicules sont au nombre de 64. Ils sont répartis à raison de 3 sièges pour 1 cabine. Il y a donc 48 sièges LPA-6 OCC de six places et 16 cabines EVO 10S 190 de dix places assises.

Afin de sécuriser au maximum l'appareil, les sièges sont équipés de gardes-corps à repose pieds individuels et d'un verrouillage automatique en ligne. Ils abordent également une assise bicolore rouge et noire qui permet aux skieurs de se placer correctement à l’embarquement. A noter également que les dossiers sont hauts et que les sièges sont rembourrés.

Les cabines, quant à elles, abordent une couleur noire avec des montants rouge vif. Le logo de Vars est marqué en blanc sur les vitres. A l’intérieur, les assises sont assez minimalistes et sont colorées en bordeaux. Elles sont également équipées de séparateurs afin d’optimiser au mieux le placement des skieurs. La cabine étant de type EVO, les portes sont coulissantes ce qui permet de libérer de la place au niveau des pieds (Absence des systèmes intérieurs d’ouverture classique). Pour le rangement des skis, l’exploitant a fait le choix de ne pas installer de racks sur les portes. Pour compenser, l’intérieur des véhicules est équipé de barres horizontales de soutien et de protections des vitres en plexiglas, facilement remplaçables.
A noter également qu'une cabine a été décorée à l'effigie de la radio RMC.

Les cabines sont reliées au câble par une pince débrayable LPA-XL et les sièges par une pince débrayable LPA-M.

> Les pinces

Pince LPA-XL.
Image IPB

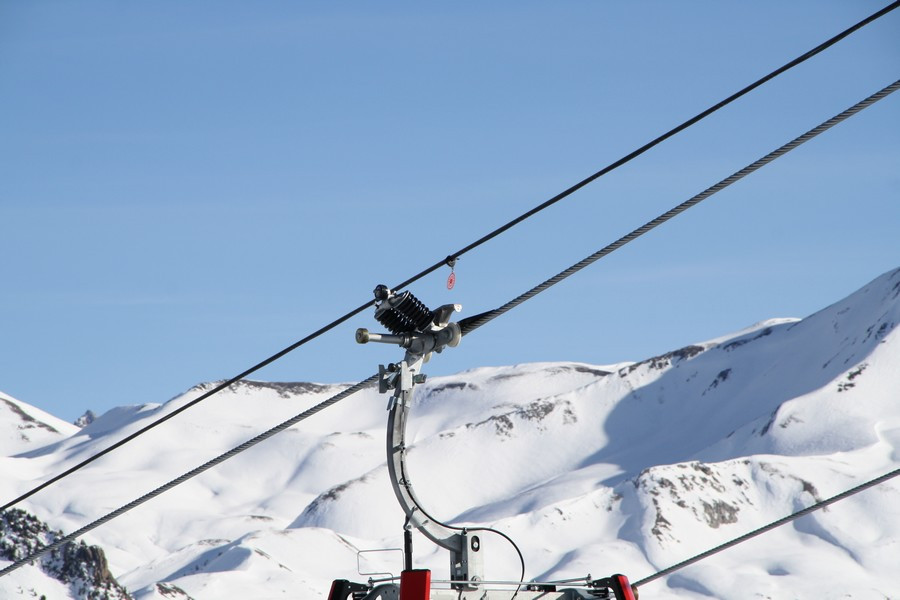

Pince LPA-M
Image IPB



> Les cabines

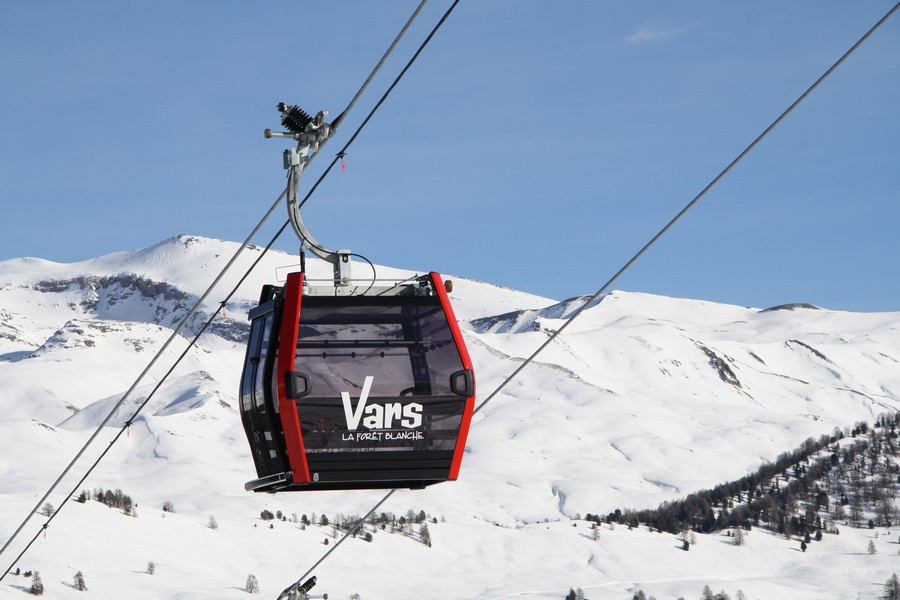

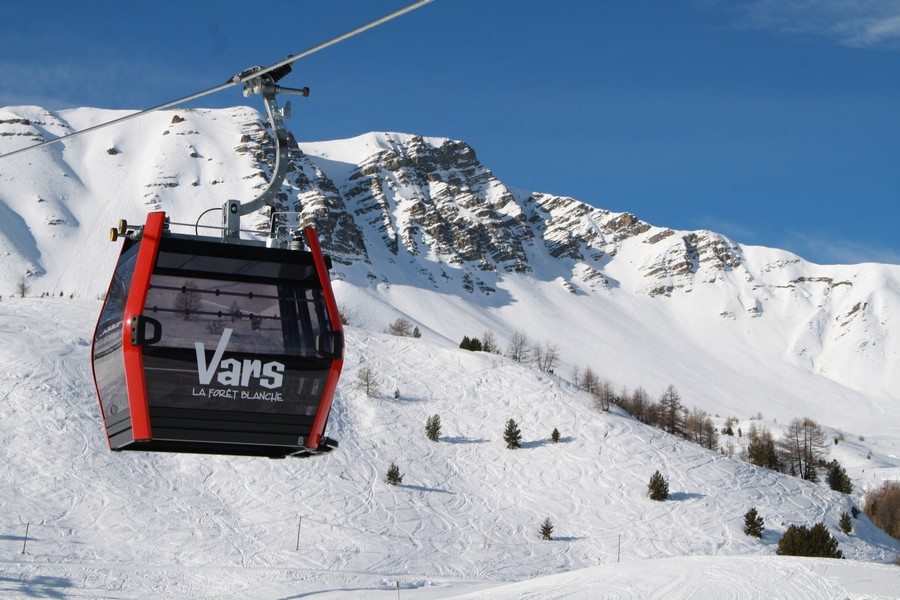

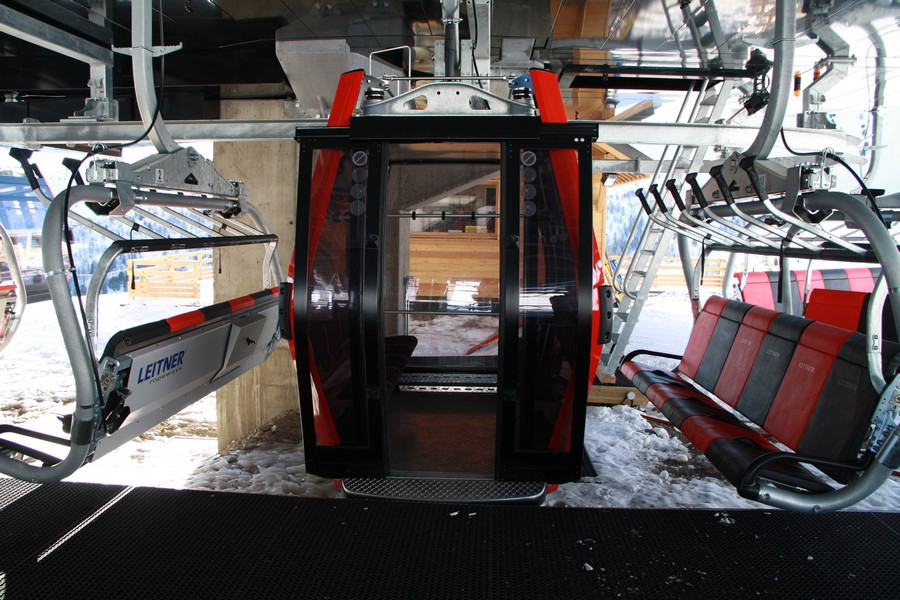

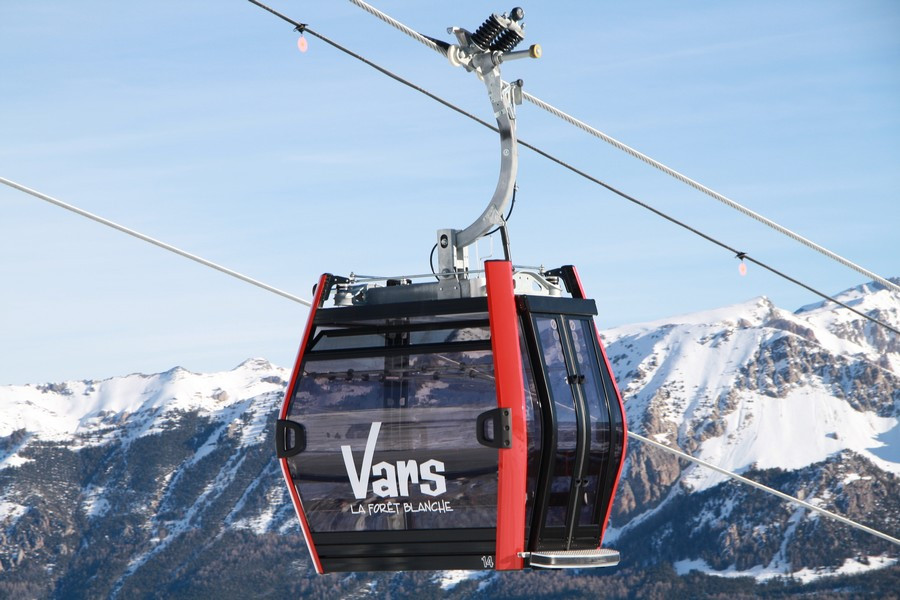

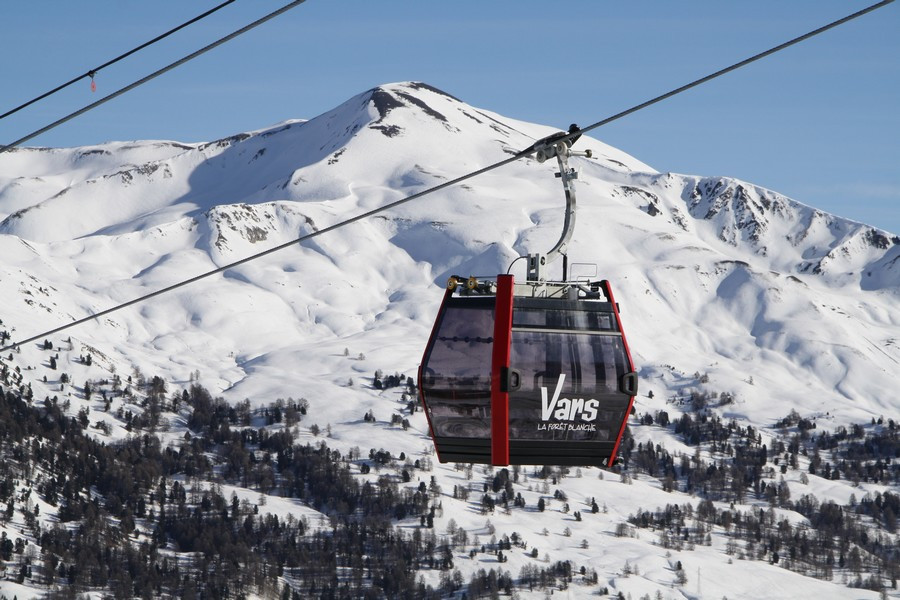

Cabine.
Image IPB

Image IPB

Image IPB

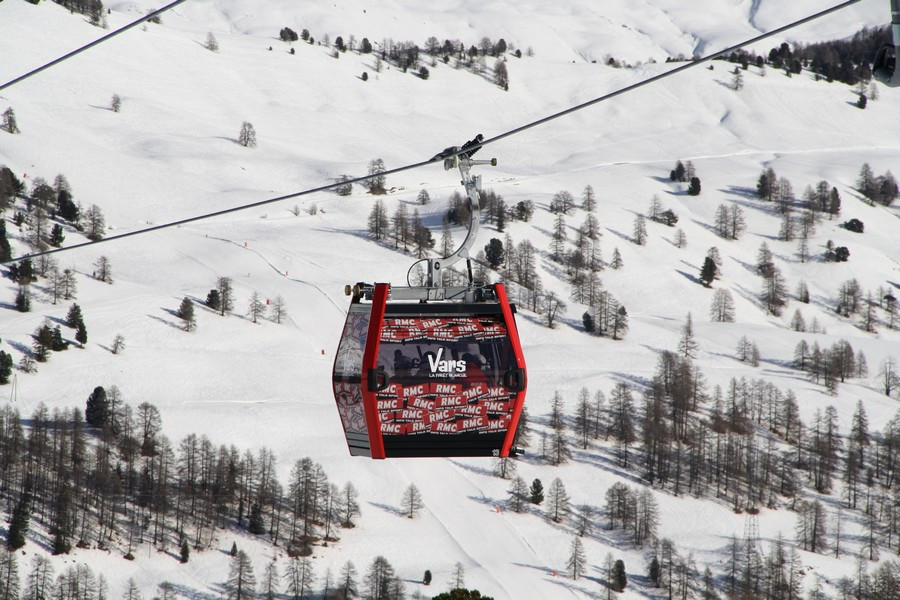

La cabine "RMC", très appréciée par les enfants.
Image IPB

Image IPB

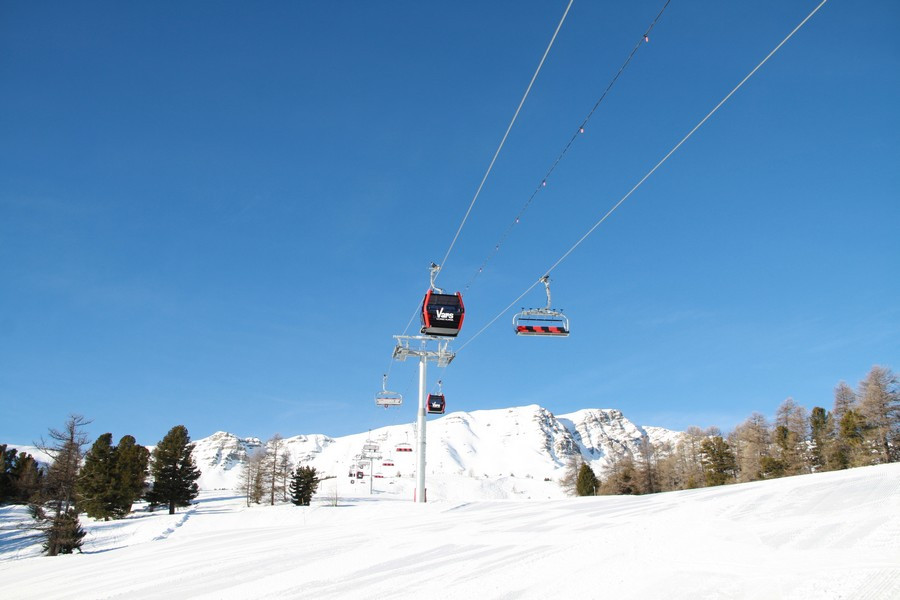

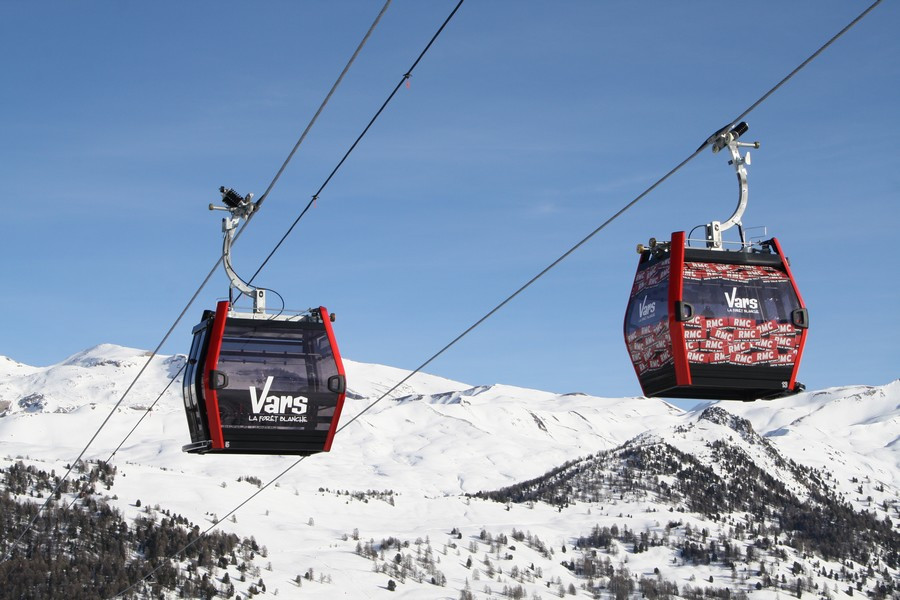

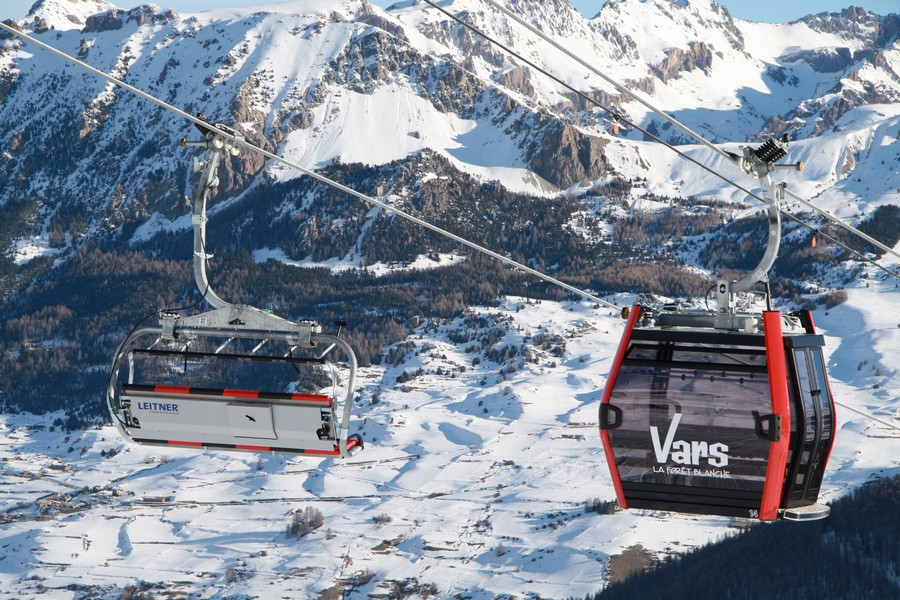

Croisement de deux cabines.
Image IPB

Les portes.
Image IPB

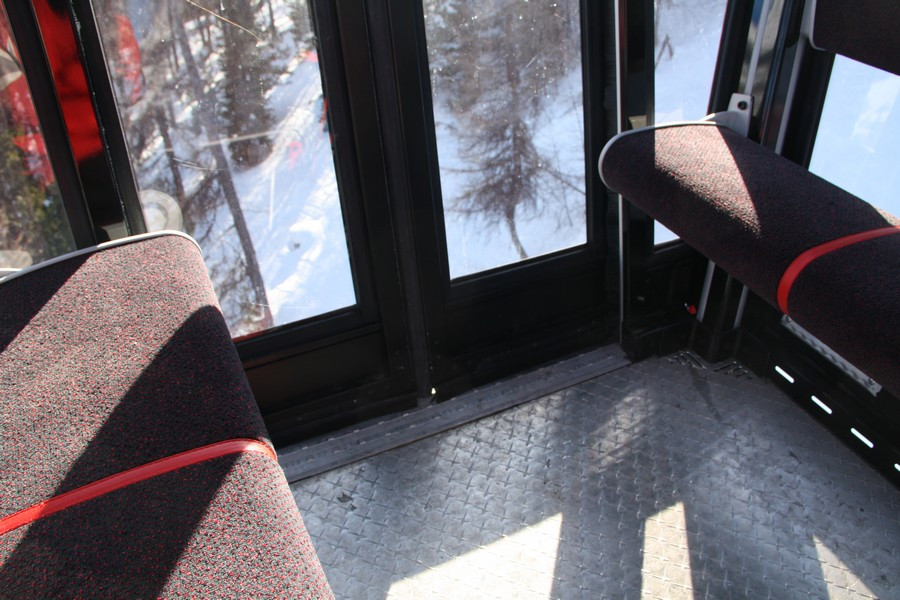

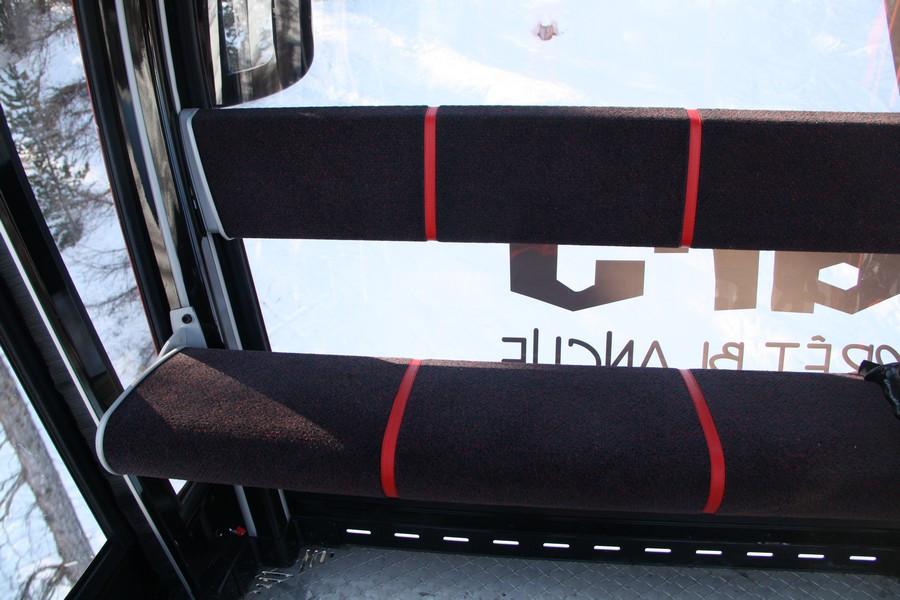

L'assise.
Image IPB

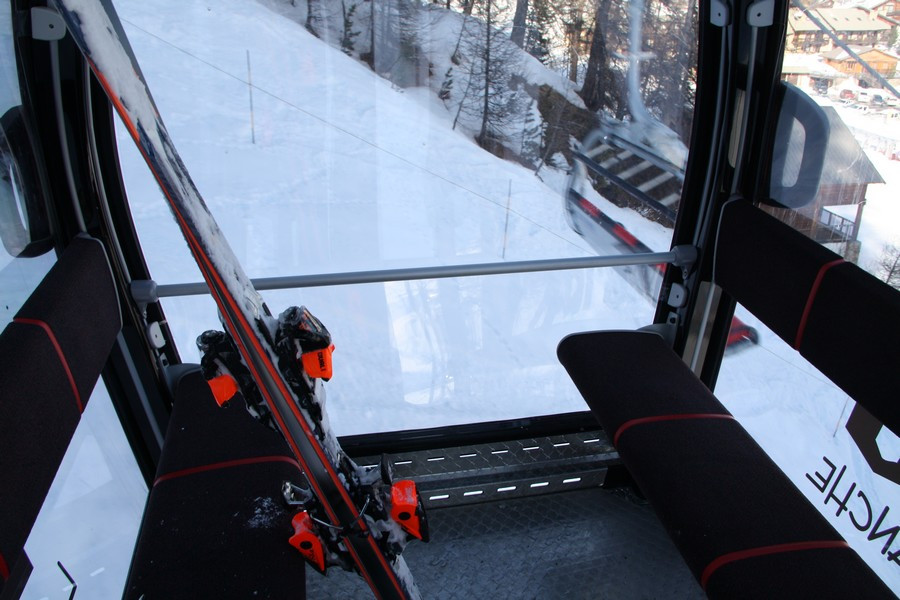

Vitre du fond.
Image IPB

Système de contrôle de fermeture des cabines.
Image IPB



> Les sièges

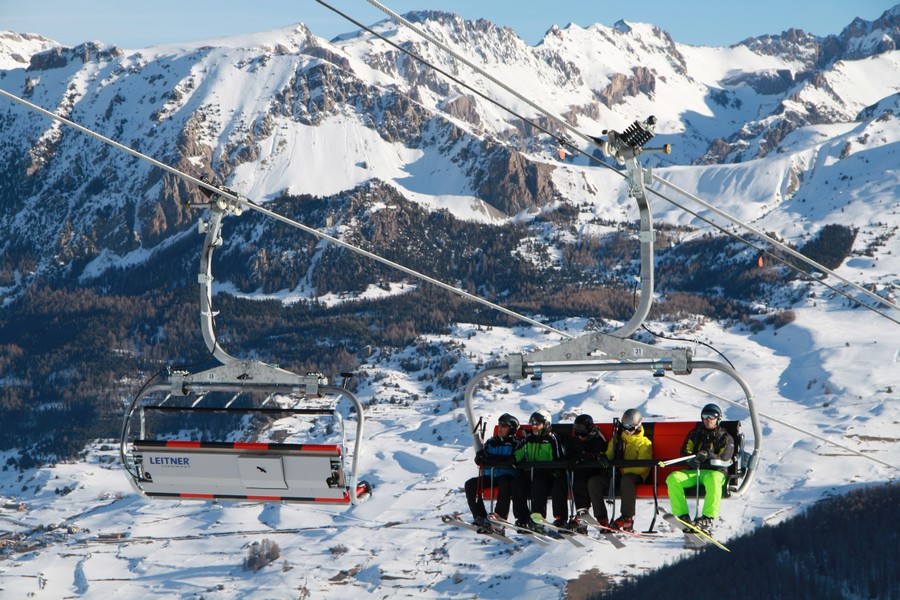

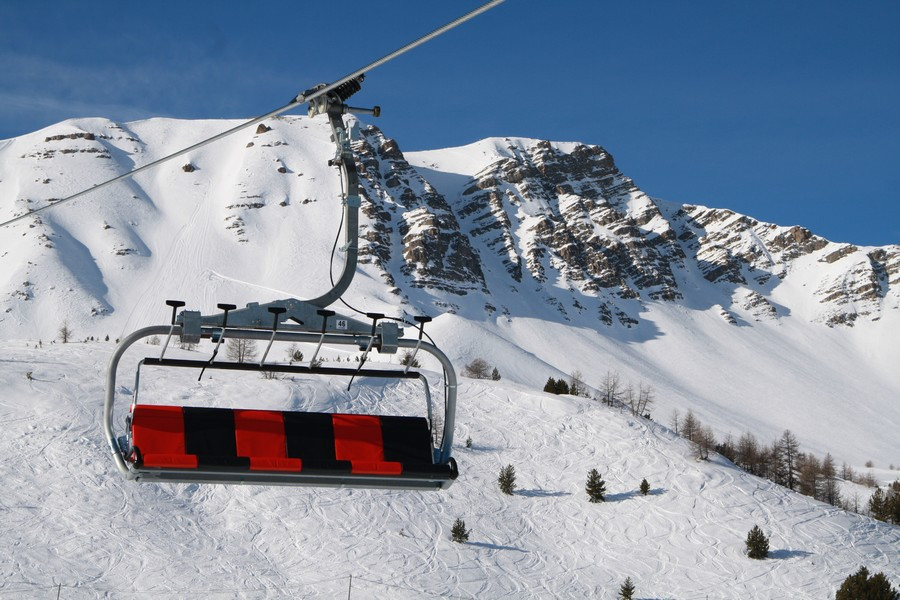

Les sièges.
Image IPB

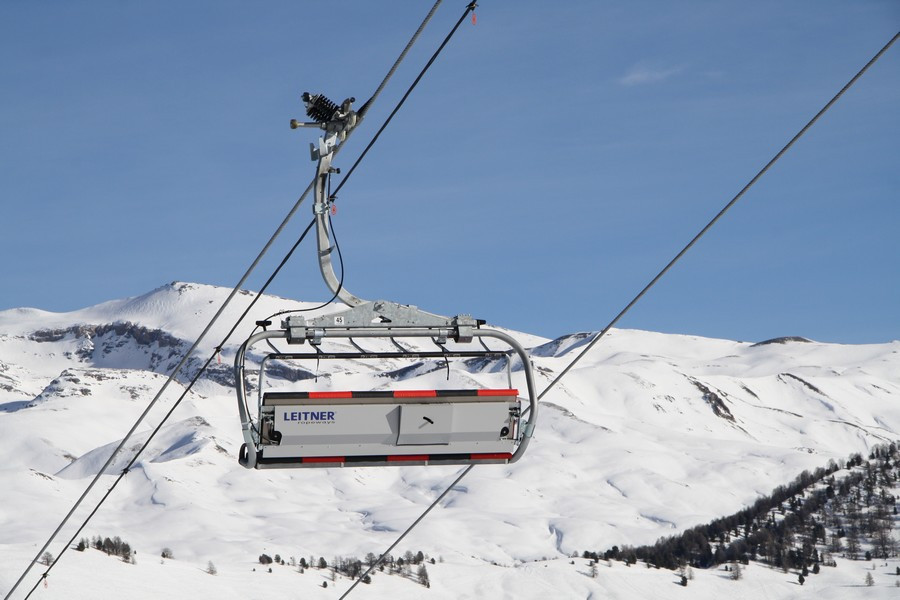

De face.
Image IPB

De derrière.
Image IPB

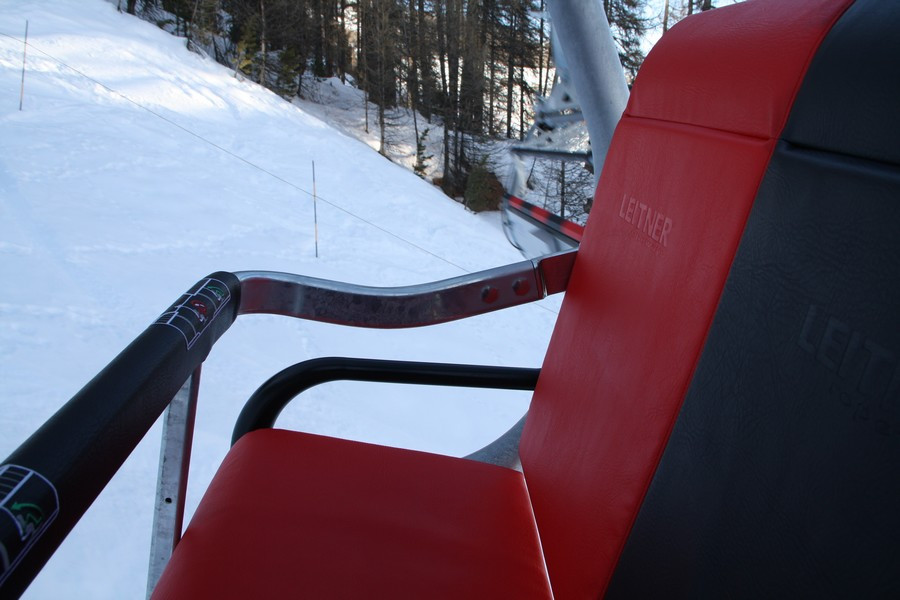

L'assise.
Image IPB

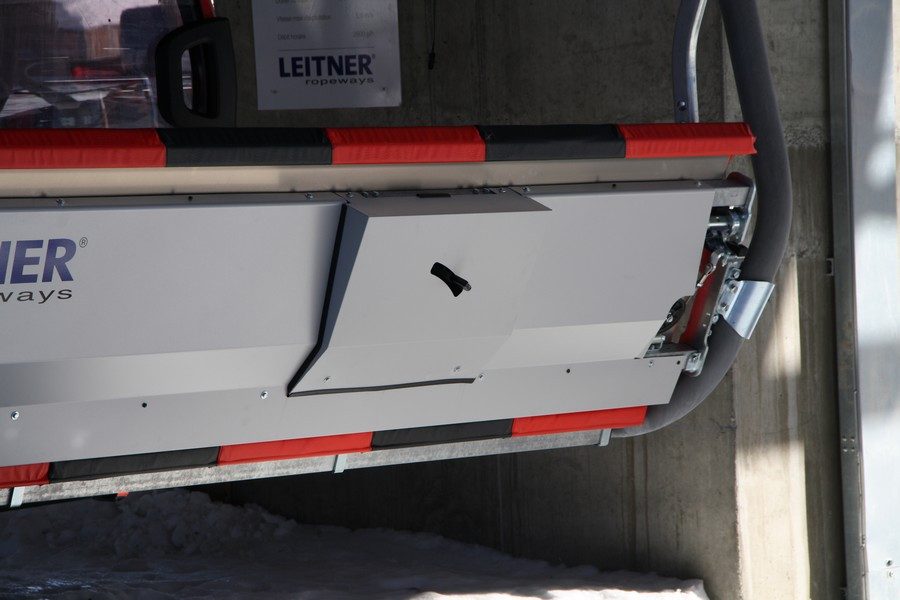

Levier de déverrouillage et capot de protection du système des gardes corps.
Image IPB

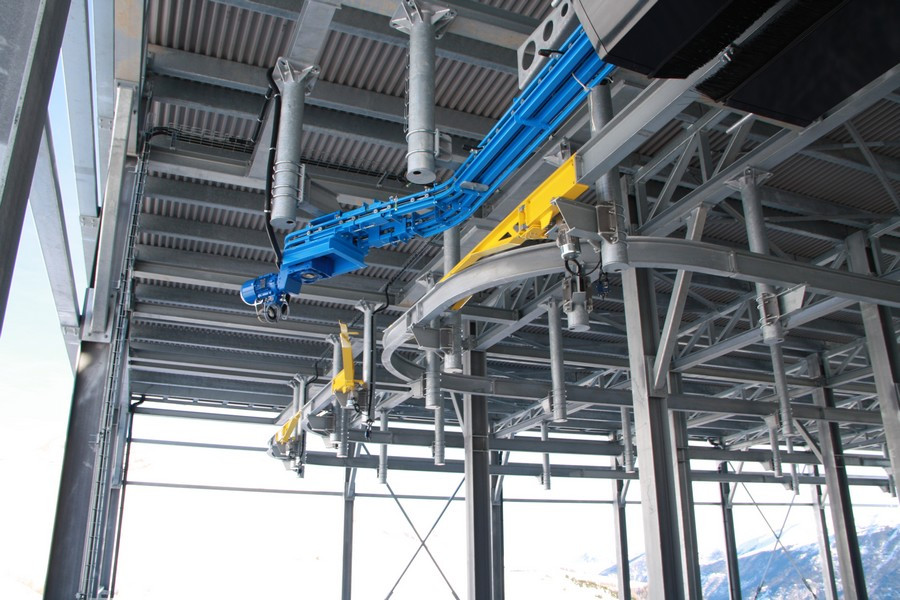

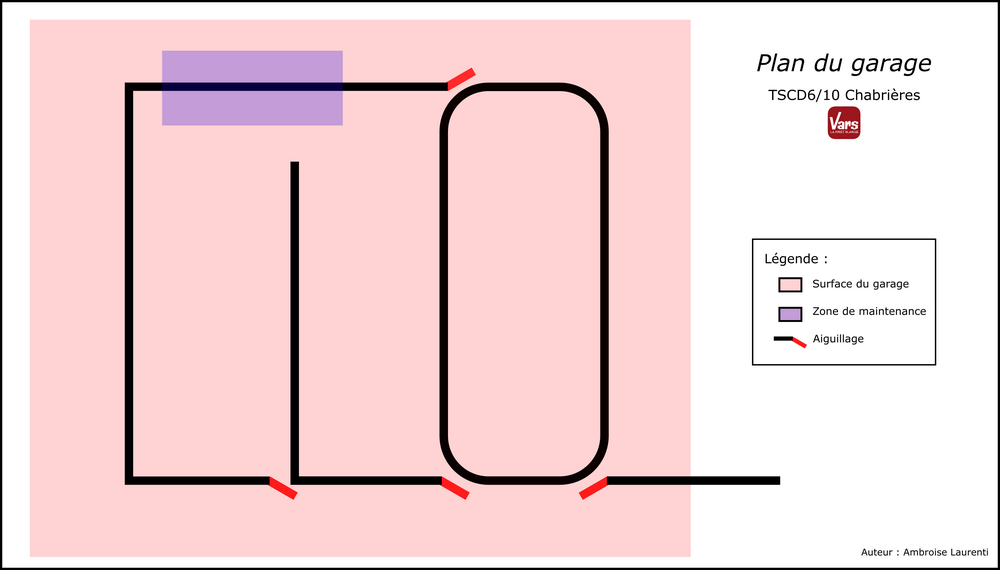

Garage

Le garage permet d'accueillir l'ensemble des 64 véhicules. Il possède une grande zone de maintenance et a la capacité de séparer les sièges des cabines. Ainsi, l'appareil peut être exploité sous forme d'une télécabine ou sous forme d'un télésiège.

Celui-ci est semi automatique. En effet, les véhicules sont pris en charge par une chaîne à la sortie du contour. Ils cheminent ensuite quelques mètres puis sont redirigés manuellement dans les différentes voies selon leur type.
Étant donnée la disposition des rails, la maintenance des véhicules peut se faire sans avoir à cycler l'appareil. Cela permet ainsi de faciliter les opérations d'entretiens.

Voici un plan du garage :

Image IPB


Garage dans son ensemble.
Image IPB

De profil.
Image IPB

Côté débarquement.
Image IPB

Convoyeur des véhicules.
Image IPB

Fin du convoyeur.
Image IPB

Entrée des véhicules, protégée par une barrière mobile.
Image IPB

Les aiguillages permettant la distribution des véhicules dans leurs voies appropriées.
Image IPB

Idem.
Image IPB

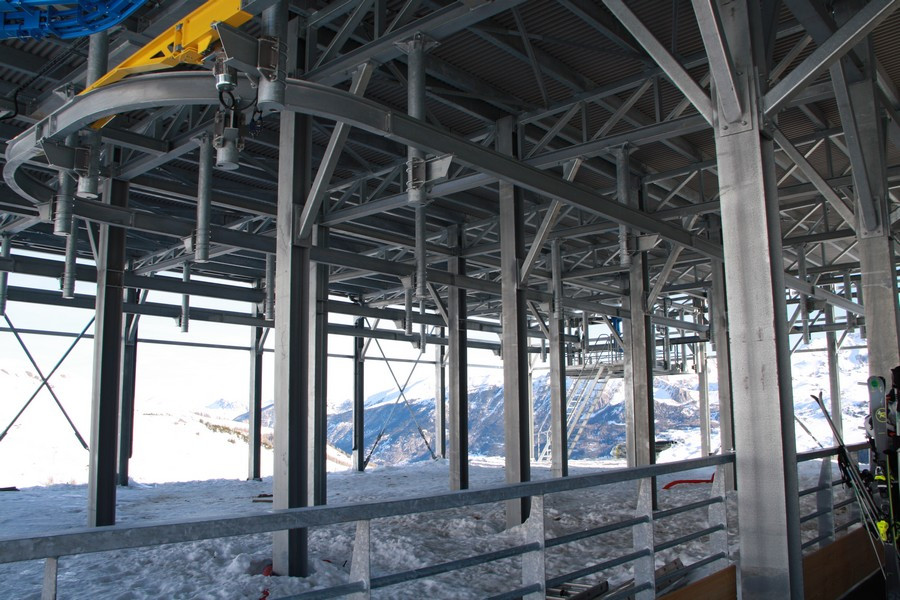

Intérieur.
Image IPB

Espace d'entretien des pinces.
Image IPB




Autres vues

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB




Conclusion


En remplaçant l'antique télécabine de Chabrières par un télémix moderne, la station de Vars a su redynamiser intelligement la partie basse de son domaine skiable. Rapide, confortable et doté d'un fort débit, le nouvel appareil assure pleinement son rôle d'ascenseur. Il donne également une image de station moderne à Vars et ses cabines rouge vif marque l'esprit des skieurs. Une réussite sur tous les plans !

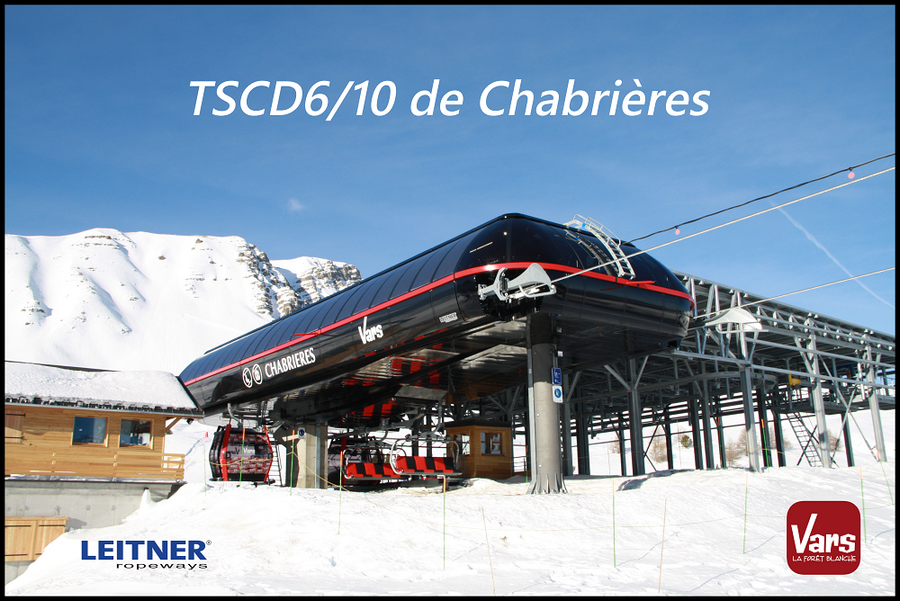

Le TSCD6/10 de Chabrières, nouvelle vitrine de Vars.
Image IPB



Photos : Le Risoulien, Tingaux, Lynx05 et Lion
Texte et mise en page : Le Risoulien
Présentation de Vars : Lynx05
Date des photos du reportage : 14 janvier 2020

© Le Risoulien

Ce message a été modifié par monchu - 11 mai 2020 - 19:01 .

16

#2 L'utilisateur est en ligne   Le Risoulien

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 669
  • Inscrit(e) : 09-septembre 11

Posté 10 mai 2020 - 19:05

N’hésitez pas à poster vos commentaires et questions au sujet de l'appareil à la suite de ce message !

Vous voyez une faute ou coquille ? N'hésitez-pas à me le signaler par MP !

0

#3 L'utilisateur est hors-ligne   Clément05

  • 2S Ngong Ping 360
  • Voir la galerie
  • Groupe : Membres+
  • Messages : 4 758
  • Inscrit(e) : 22-mai 11

Posté 10 mai 2020 - 19:16

Fantastique ! Merci beaucoup pour le reportage de cette nouveauté importante :) .
Reprise de mes photos et contenus interdite sans autorisation au préalable.
1

#4 L'utilisateur est hors-ligne   i love ski

  • TSD6B du Diable
  • Voir la galerie
  • Groupe : Membres
  • Messages : 366
  • Inscrit(e) : 13-juin 08

Posté 10 mai 2020 - 19:18

Voir le messageLe Risoulien, le 10 mai 2020 - 19:05 , dit :

N’hésitez pas à poster vos commentaires et questions au sujet de l'appareil à la suite de ce message !

Vous voyez une faute ou coquille ? N'hésitez-pas à me le signaler par MP !


Magnifique reportage très complet et superbe appareil !

Merci
:)
Songez-vous, en dévalant les pistes, à l'inventivité déployée pour que vous puissiez remonter la pente ? Colonne vertébrale d'une station, les remontées mécaniques sont passées en cinquante ans d'un débit de 12 à plus de 4000 personnes à l'heure !
1

#5 L'utilisateur est hors-ligne   Gusgus3000

  • TSD6 de l'Eau d'Olle
  • Voir la galerie
  • Groupe : Membres
  • Messages : 314
  • Inscrit(e) : 03-mars 18

Posté 10 mai 2020 - 19:38

Merci pour le reportage et les magnifiques photos ! Cependant, je ne comprend pas le faible débit de l'appareil pour sa capacité... C'est pour rivalisé avec Risoul et sont TSD8 au débit qualifiable de ridicule ?!
> Certaines images (vintages notamment) ne s'affichent pas au début du reportage.

Ce message a été modifié par Gusgus3000 - 10 mai 2020 - 19:41 .

Ah, la montagne, quel lieu merveilleux !
N'hésitez pas à consulter ma liste de reportage prévus (voir à propos de moi). En cas de problèmes, n'hésitez pas à me contacter !
1

#6 L'utilisateur est en ligne   Le Risoulien

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 669
  • Inscrit(e) : 09-septembre 11

Posté 10 mai 2020 - 19:43

Voir le messageGusgus3000, le 10 mai 2020 - 19:38 , dit :

Merci pour le reportage et les magnifiques photos ! Cependant, je ne comprend pas le faible débit de l'appareil pour sa capacité... C'est pour rivalisé avec Risoul et sont TSD8 au débit qualifiable de ridicule ?!


2600 p/h reste un début assez élevé. De plus, même en période scolaire, le flux était assez vite absorbé.

A noter également que cet appareil sera secondé par le TSD6 de La Mayt. Donc pas besoin d'un débit trop élevé comme c'était prévu à l'origine.


Edit : Chez moi tout s'affiche, quelqu'un a le même problème ?

Ce message a été modifié par Le Risoulien - 10 mai 2020 - 19:44 .

0

#7 L'utilisateur est hors-ligne   j'ib

  • 2S Ngong Ping 360
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 5 087
  • Inscrit(e) : 26-juin 09

Posté 10 mai 2020 - 19:56

Merci pour le reportage, très jolies photos
A noter une petite erreur: la Trame n’a pas effectuée à elle seule tout le montage, elle n’a monté que les gares, la ligne a été faite par VLM
Vive le ski et les Rm's !! :)
1

#8 L'utilisateur est en ligne   Le Risoulien

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 669
  • Inscrit(e) : 09-septembre 11

Posté 10 mai 2020 - 20:10

Voir le messagej, le 10 mai 2020 - 19:56 , dit :

Merci pour le reportage, très jolies photos
A noter une petite erreur: la Trame n’a pas effectuée à elle seule tout le montage, elle n’a monté que les gares, la ligne a été faite par VLM


Merci!

Et merci à toi pour l'info, c'est modifié !
0

#9 L'utilisateur est hors-ligne   valcelouis

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 747
  • Inscrit(e) : 23-juin 13

Posté 10 mai 2020 - 20:30

Merci pour ce reportage très bien fourni :)

L'abri du quai des cabines en G1 est très sombre. L'habillage du garage sera très certainement identique.
L'usage des pylônes en V permet de réaliser un massif commun.
Bonneval-sur-Arc | Bessans | Val Cenis (Lanslevillard / Lanslebourg / Termignon-la-Vanoise / Bramans) | La Norma | Aussois | Valfréjus
1

#10 L'utilisateur est en ligne   Le Risoulien

  • DMC des Grandes Platières
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 669
  • Inscrit(e) : 09-septembre 11

Posté 10 mai 2020 - 20:46

Voir le messagevalcelouis, le 10 mai 2020 - 20:30 , dit :

Merci pour ce reportage très bien fourni :)

L'abri du quai des cabines en G1 est très sombre. L'habillage du garage sera très certainement identique.
L'usage des pylônes en V permet de réaliser un massif commun.

Tout d'abord, merci !

En effet, l'habillage du garage n'est pas fini. Il y avait eu trop de neige en début de saison, ce qui avait forcé les ouvriers à arrêter le chantier. Je me demande même si le garage est opérationnel, les véhicules n'ont pas été décyclé une seule fois cet hiver et sont toujours dehors à l'heure actuelle.
1

#11 L'utilisateur est hors-ligne   ventoux

  • TCD4 de la Daille
  • Voir la galerie
  • Groupe : Membres
  • Messages : 586
  • Inscrit(e) : 12-novembre 06

Posté 10 mai 2020 - 21:15

Gros boulot !
Reportage extrêmement bien documenté et agréable à lire.
1

#12 L'utilisateur est hors-ligne   Tony le savoyard

  • FUN de Peclet
  • Voir la galerie
  • Groupe : Reporters
  • Messages : 1 217
  • Inscrit(e) : 08-juillet 17

Posté 10 mai 2020 - 21:21

Je ne connais pas Vars, mais je trouve que c'est une très bonne chose de remplacer la TCD12 des Chabrières par un TCSD. Merci pour ce très beau reportage Le Risoulien. :)
Au niveau esthétique, je préfère de voir comme cela été fait à Val Cenis en 2016.
1

#13 L'utilisateur est hors-ligne   Tingaux

  • TSD6B du Diable
  • Voir la galerie
  • Groupe : Membres
  • Messages : 368
  • Inscrit(e) : 24-juillet 19

Posté 10 mai 2020 - 21:26

Bravo Le Risoulien, superbe reportage :) Ca s'affiche correctement chez moi, mais il a fallu un petit temps supplémentaire de chargement.

Ce message a été modifié par Tingaux - 10 mai 2020 - 21:27 .

Tingaux
1

#14 L'utilisateur est en ligne   l' Anversois

  • TSD4B des Jasseries
  • Groupe : Membres
  • Messages : 258
  • Inscrit(e) : 15-décembre 19

Posté 10 mai 2020 - 22:14

Un beau reportage, le Risuolien.
Une trés belle remontée, Stratégiquement placée en plus.

Seulement, je suis vraiment gêné par le garage à côté de la station d'amont.
Grotesque et vilain.
Un rangement sous terrain aurai pû être une solution (mais bien plus chêr en évidence)
1

#15 L'utilisateur est hors-ligne   Pra'z Ropeways

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 113
  • Inscrit(e) : 31-juillet 17

Posté 10 mai 2020 - 22:37

Super reportage très complet, bravo :) !
A venir de nombreux reportages (voir ma page perso) !

Vive l'Espace Diamant, les Contamines-Montjoie, Hauteluce et Arêches-Beaufort !
1

#16 L'utilisateur est hors-ligne   louislp

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 087
  • Inscrit(e) : 03-janvier 18

Posté 10 mai 2020 - 23:49

Merci le Risoulien, un reportage vraiment réussi !

Bonne idée que ce remplacement de la télécabine, même si ce n'était pas l'appareil où on pouvait le plus attendre. Toutefois il est vrai les 86SP12 commençaient franchement à devenir inconfortables sans aucune banquette, et puis cet accès au quai d'embarquement qui n'était pas des plus aisés ! Étrange que le vieillissement prématuré de cette TCD12... Elle avait quand même le mérite d'être très réussie esthétiquement, la gare amont était plus discrète que cette espèce d’échafaudage, ça sera certainement mieux l'hiver prochain. Les sièges ont l'air d'être très confortables, ils auraient pu en glisser quelques uns pour Sibières.
1

#17 L'utilisateur est hors-ligne   neimad

  • TSF2 du Glacier des Bossons
  • Voir la galerie
  • Groupe : Membres
  • Messages : 134
  • Inscrit(e) : 05-décembre 18

Posté 11 mai 2020 - 00:04

top ton reportage!

Quelques petites remarques sur ce très bel appareil:

les sièges sont vraiment très confortables!
rapide
cabines très sympa
une impression haut de gamme sur le front de neige des claux! Vars en avait besoin (reste plus que crevoux la mayt et peynier et la station passera au XXIe siècle :D ).

dans les moins:
Il ne faut pas trainer sur la plateforme de débarquement, le siège tourne très vite vers le contour (j'ai faillit me faire surprendre la première fois).
Il s'arrête très très très très souvent. Je ne sais pas si c'était lié à des défauts de rodage ou aux skieurs débutants ou au point cité juste au dessus voir une combinaison des 3 ;)
l'absence de porte skis à l'extérieur de la cabine est dommage ça risque de les abimer très vite.
le triple pylône compression du départ est bruyant.
j'ai trouvé la piste escondus totalement blindée et dangereuse (mais ça c'est pas lié au TSCD).

Contrairement a toi j'ai trouvé qu'il y avait une file d'attente importante le matin en période de vacances scolaires.
Si le TSD6 de la mayt ne part pas à coté ce sera un soucis pour la suite.
1

#18 L'utilisateur est hors-ligne   Yann83

  • TPH Vanoise Express
  • Voir la galerie
  • Groupe : Membres
  • Messages : 3 098
  • Inscrit(e) : 31-octobre 05

Posté 11 mai 2020 - 07:04

Merci pour le superbe reportage (très complet, tres bien réalisé).

J'ai pu prendre la remontée sur une seule journée cet hiver.
Elle remplace très efficacement l'ancienne TCD et est beaucoup plus discrête (et plus confortable évidemment).

Concernant le débit, le jour où j'y étais il étalais mais était en vraiment en limite. Pour le court terme j'attends le TSD6 de la Mayt, qui devrait trainer plus de skieurs que le TMX je pense. Il y a aussi l'effet "nouveauté".
1

#19 L'utilisateur est hors-ligne   Adrien74

  • DMC du Pontillas
  • Voir la galerie
  • Groupe : Membres
  • Messages : 1 085
  • Inscrit(e) : 02-juin 08

Posté 11 mai 2020 - 07:05

Merci pour ce reportage, effectivement c’est un jolie TMX, le rouge et le noir vont bien ensemble finalement.
1

#20 L'utilisateur est hors-ligne   couloir alaska

  • TSD8 des Tommeuses
  • Groupe : Membres
  • Messages : 444
  • Inscrit(e) : 29-septembre 19

Posté 11 mai 2020 - 08:35

super reportage
1

  • 2 Pages +
  • 1
  • 2
  • Vous ne pouvez pas commencer un sujet
  • Vous ne pouvez pas répondre à ce sujet

1 utilisateur(s) en train de lire ce sujet
0 membre(s), 1 invité(s), 0 utilisateur(s) anonyme(s)
